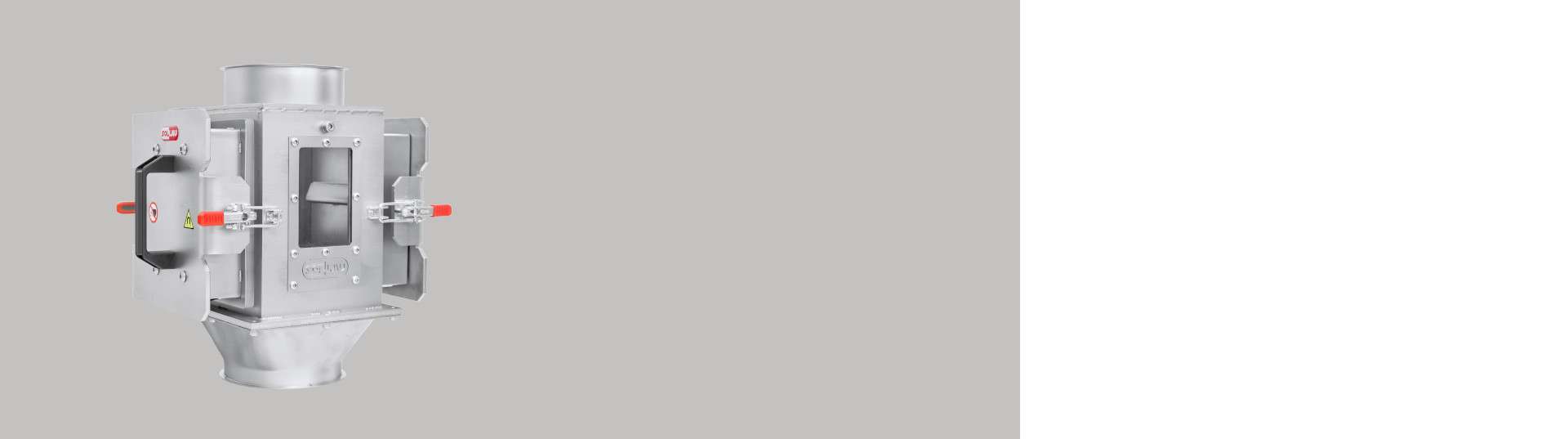

Магнитный сепаратор выдвижный ML
Компактный пластинчатый железоотделитель используется для улавливания металлических нечистот из материалов со слабыми сыпучими свойствами (зерновые, мука, порошки, опилки и т.п., которые могут заблокировать и засорить классические магнитные решетчатые сепараторы).
Конструкция магнитного сепаратора

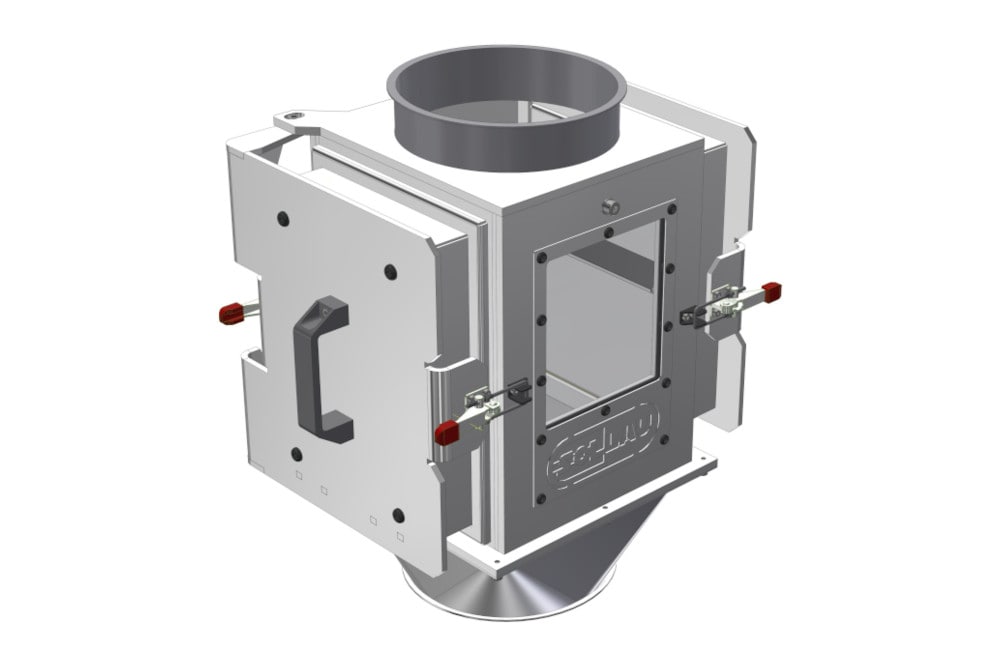

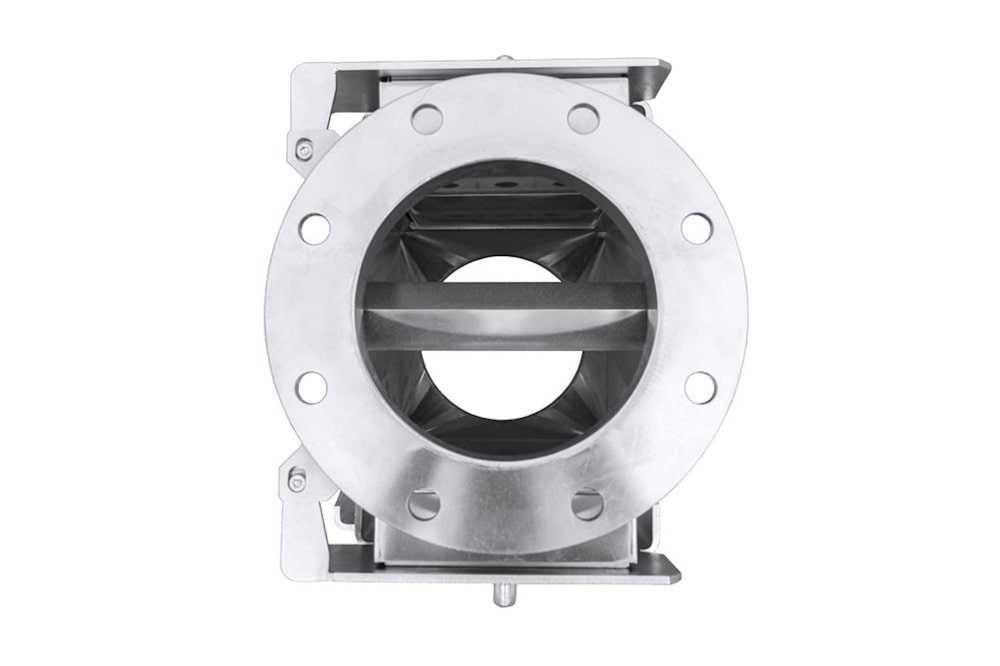

Корпус сепаратора сварной, из нержавеющей стали, после присоединения он становится интегральной составной частью трубопроводной системы. На входе в корпус сепаратора находится разбивающий конус, направляющий поток материала прямо на магнитные пластины (с внутренних сторон дверец сепаратора) и обеспечивающий достижение максимальной эффективности процесса сепарирования.

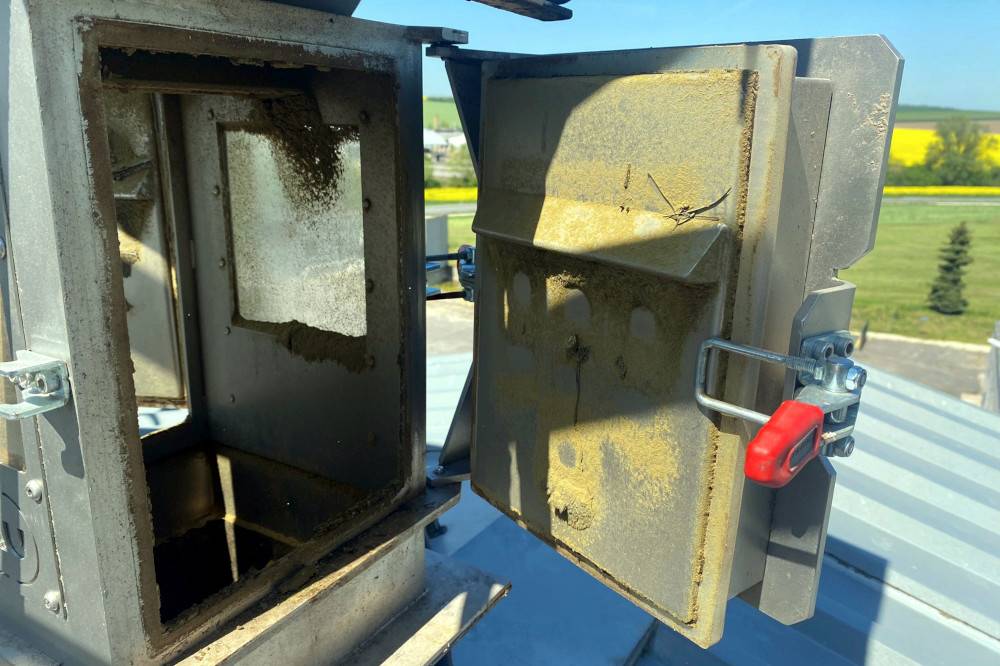

Как очищается пластинчатый сепаратор?

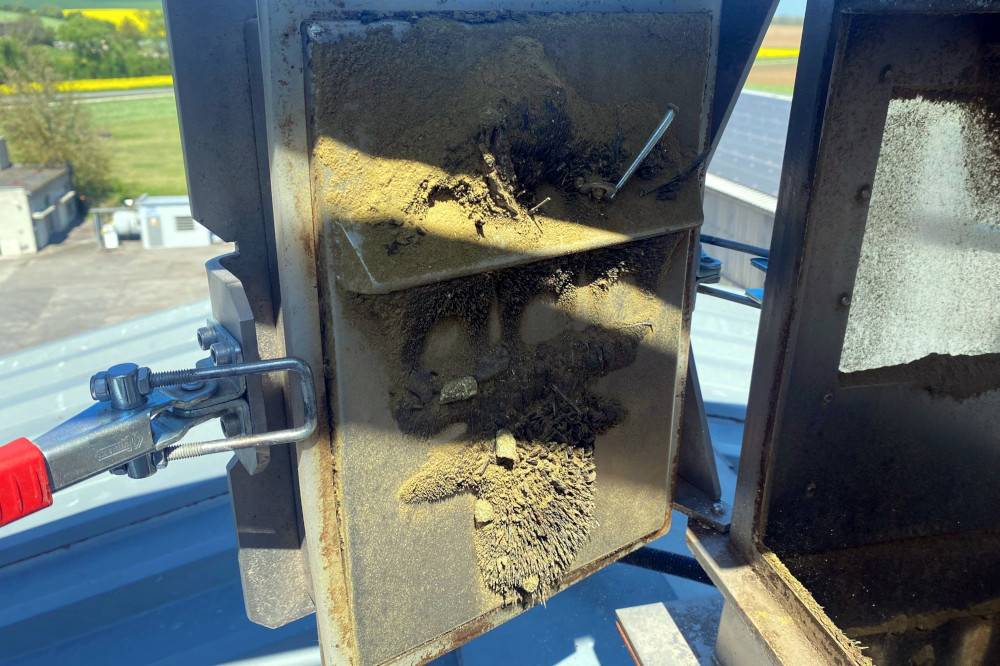

Пластинчатый железоотделитель можно просто и легко очистить благодаря нашей уникальной системе быстрой очистки, отпадает необходимость устранения задержанных ферромагнитных частиц вручную. Смотровое окошко по сторонам магнитной люкарны позволяет контролировать степень загрязнения магнитных пластин. Пластинчатый железоотделитель стандартным образом поставляется с ферритовыми магнитами, однако по желанию ее можно снабдить сильными неодимовыми NdFeB магнитами.
К какому трубопроводу подключается сепаратор?
Мы производим пластинчатый железоотделитель стандартным образом с диаметром присоединения от 100 до 300 мм, но можем присоединительные размеры и способ присоединения к трубопроводной системе (стандартный фланец, фланец Jacob) приспособить к потребностям клиента.
SOLLAU – наши изделия сваривают настоящие профессионалы!
Сертификаты компании SOLLAU:
Разрешение на сварку оборудования, работающего под давлением, в соответствии с PED 2014/68/EU
Сертификация в соответствии с EN-ISO 3834-2, EN 1090-2, EN 13480-1 – 13480-5, EN 13445-1 – EN 13445-5
- Магнитные двери перемещаются на направляющих (= максимальный комфорт при очистке)
- Специальный рассекатель призматической формы несколько раз направляет поток материала на магнитные двери
- Замок безопасности
- Смотровое окно
- Съемные сосуды для извлеченных магнитных частиц
- Система простой очистки

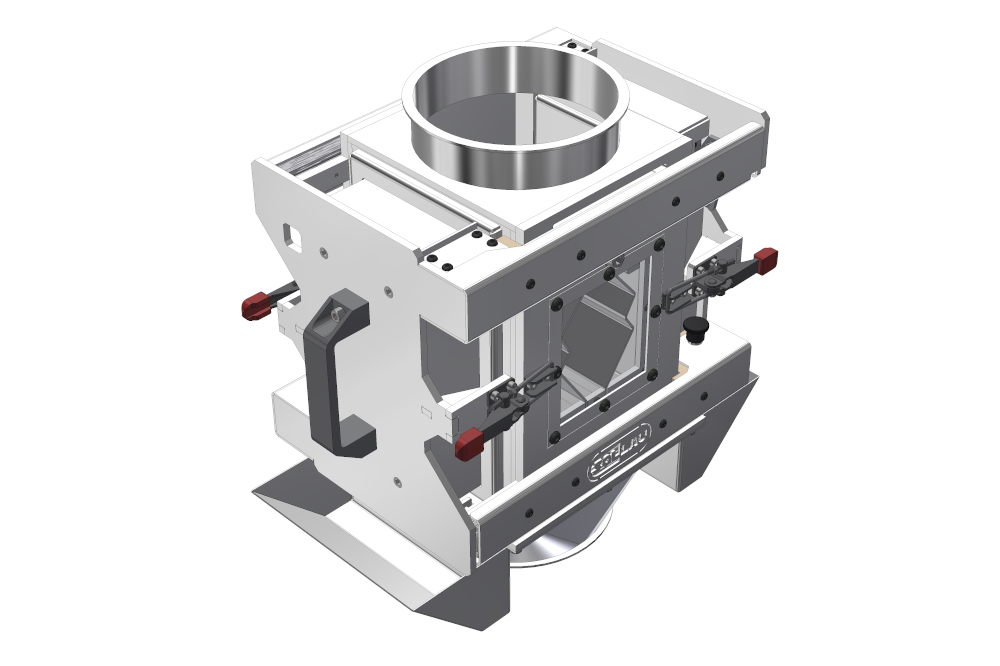

Является премиальным продуктом компании SOLLAU из серии магнитных пластинчатых сепараторов. От аналогичных конкурентных продуктов он отличается несколькими исключительными техническими решениями:

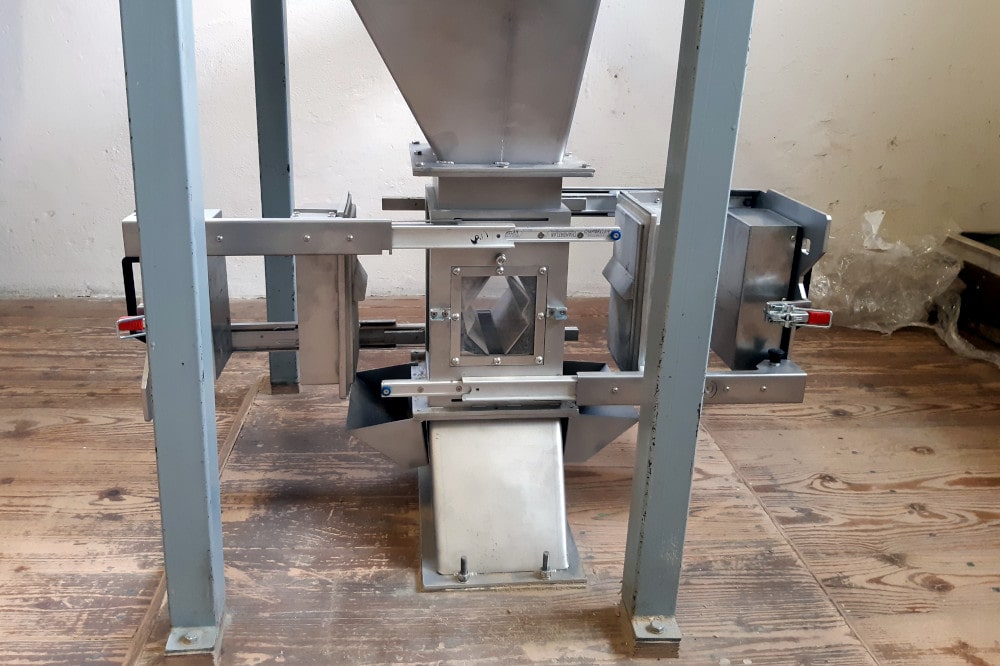

- магнитные дверцы установлены на выдвижных направляющих, что значительно облегчает чистку сепаратора; несмотря на огромную массу магнитных сердечников (особенно у магнитных пластинчатых сепараторов большого диаметра) манипуляция с сердечниками не доставит труда даже женщинам;

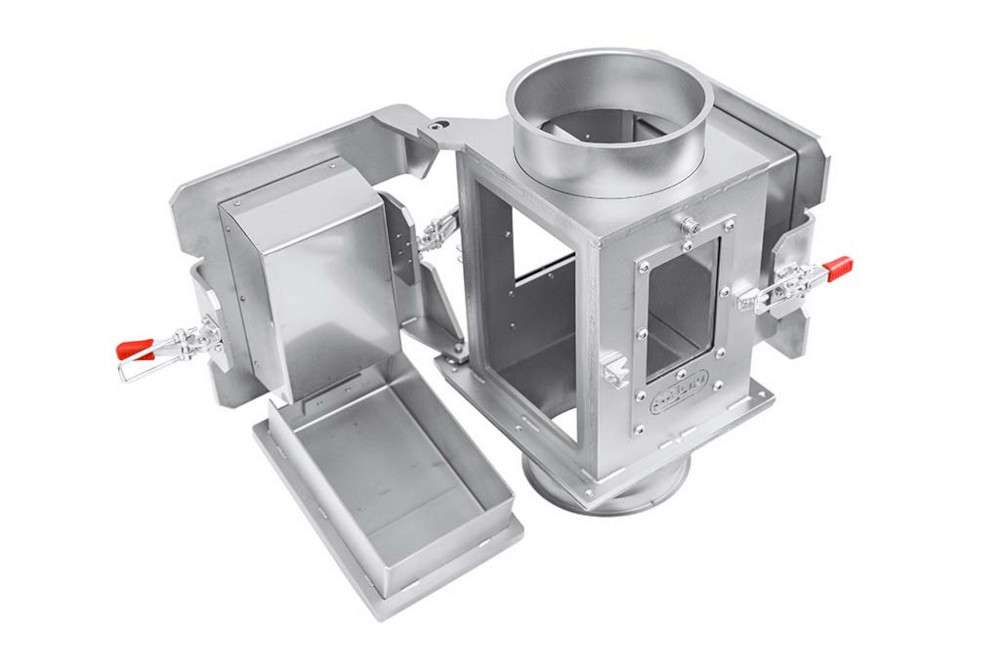

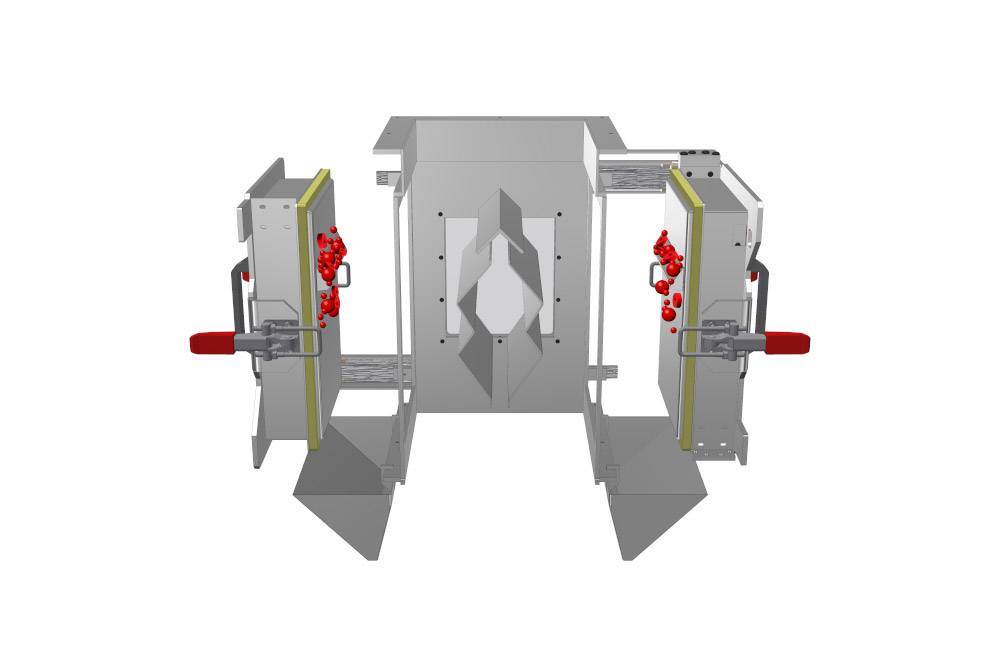

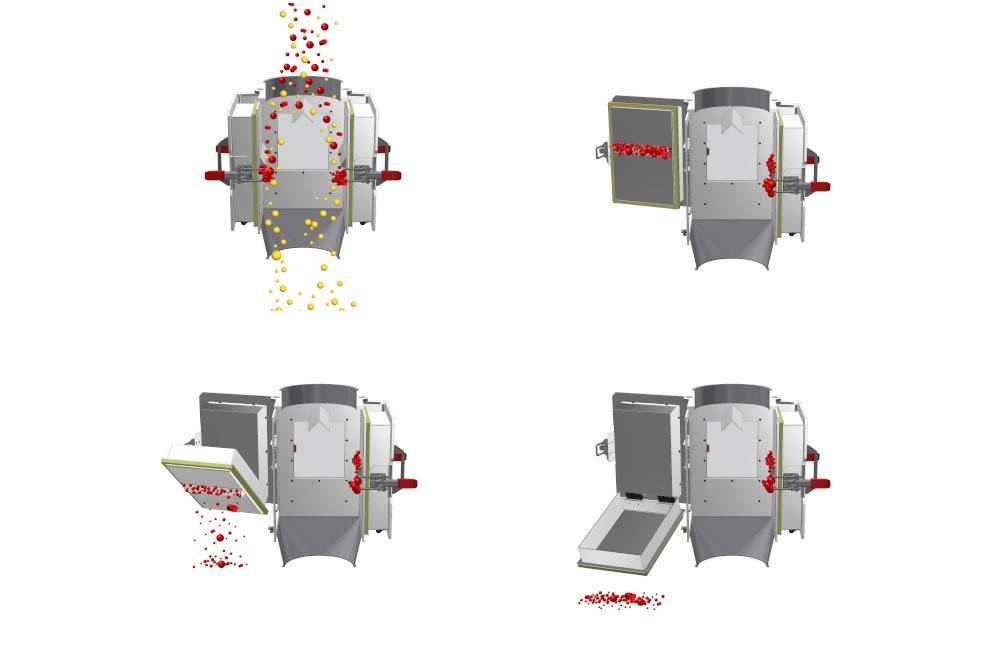

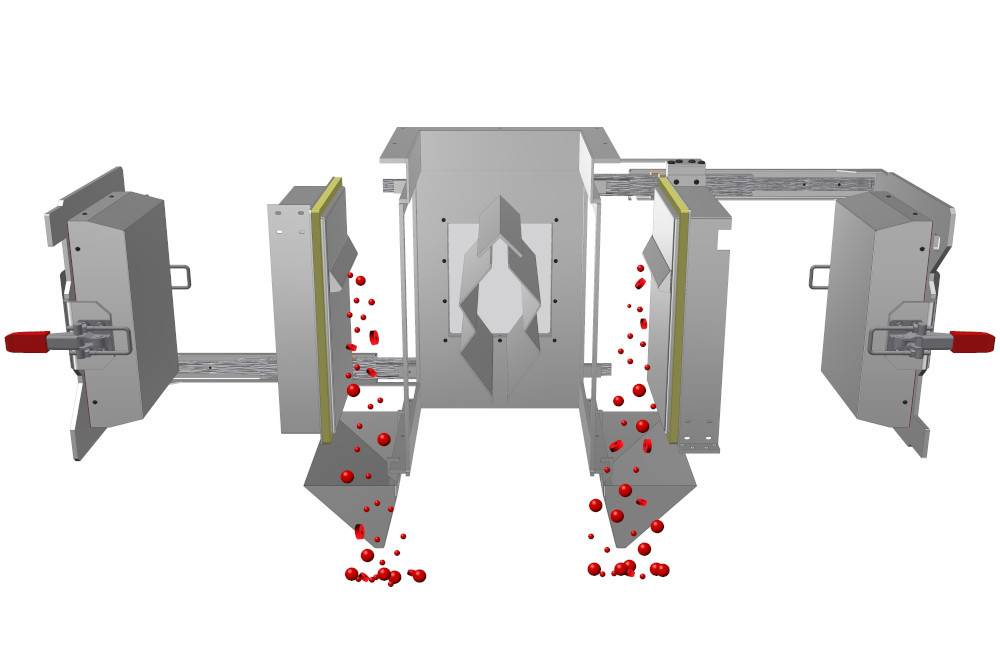

- чистка сепаратора проводится в два приёма - сначала дверной узел выдвигается на направляющих в первое положение, а затем магнитные сердечники разводятся во второе положение, что приводит к автоматическому отпаданию ферромагнитных частиц, скопившихся на поверхности нержавеющих защитных сбрасывателей (пластин, расположенных на магнитых сердечниках);
- под магнитными дверцами расположены контейнеры, в которые, при чистке сепаратора, падает уловленный ферромагнитный материал;

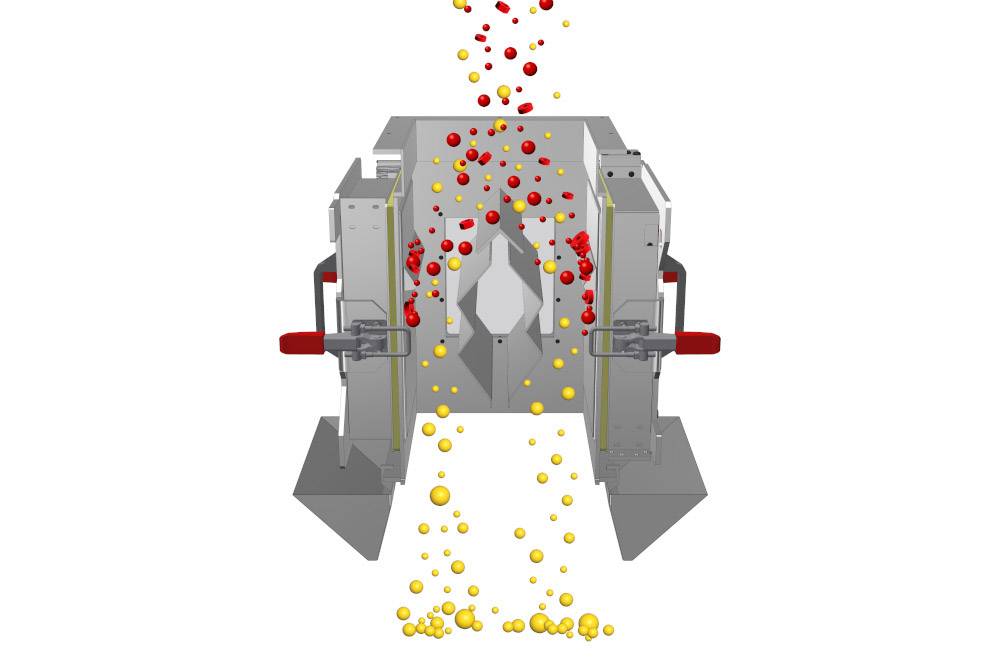

- для достижения максимальной эффективности магнитной сепарации кроме стандартного разбивающего конуса сепаратор оснащён особым призматическим рассекателем, который установляется внутри магнитного сепаратора и разделяет общий поток материала и направляет его на магнитные пластины. Данный распределительный профиль можно легко и быстро вынуть из оборудования в случае сепарации плохо проницаемых материалов или необходимости чрезвычайно высокой производственной мощности;
На заказ возможно изготовить сепаратор ML LUX с функцией автоматической очистки.
Ферритовая версия
Продукт | Макс. производительность (м3/ч) | Диаметр входа/выхода (мм) | Карта данных (EN) |
---|---|---|---|
ML LUX 100 F | 10 | 100 | показать PDF |
ML LUX 120 F | 30 | 125 | показать PDF |
ML LUX 150 F | 30 | 150 | показать PDF |
ML LUX 200 F | 75 | 200 | показать PDF |
ML LUX 250 F | 100 | 250 | показать PDF |
ML LUX 300 F | 150 | 300 | показать PDF |
Неодимовая версия
Продукт | Макс. производительность (м3/ч) | Диаметр входа/выхода (мм) | Карта данных (EN) |
---|---|---|---|
ML LUX 100 N | 10 | 100 | показать PDF |
ML LUX 120 N | 30 | 120 | показать PDF |
ML LUX 150 N | 30 | 150 | показать PDF |
ML LUX 200 N | 75 | 200 | показать PDF |
ML LUX 250 N | 100 | 250 | показать PDF |
ML LUX 300 N | 150 | 300 | показать PDF |
- Простой монтаж и эксплуатация
- Смотровое окно
- Система простой очистки
- Сепараторы можно взять в аренду

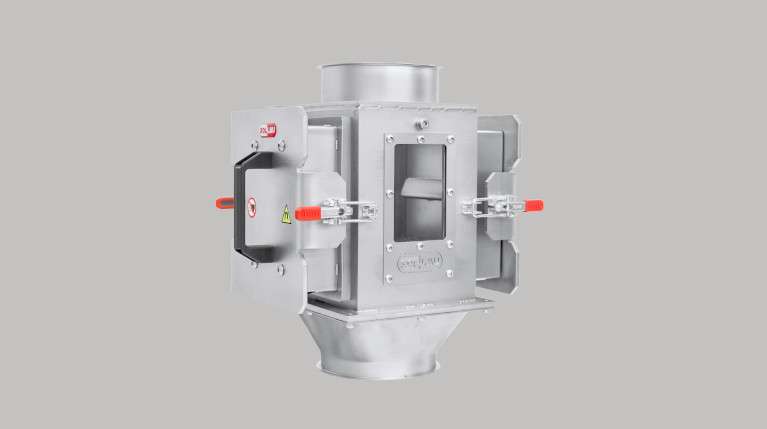

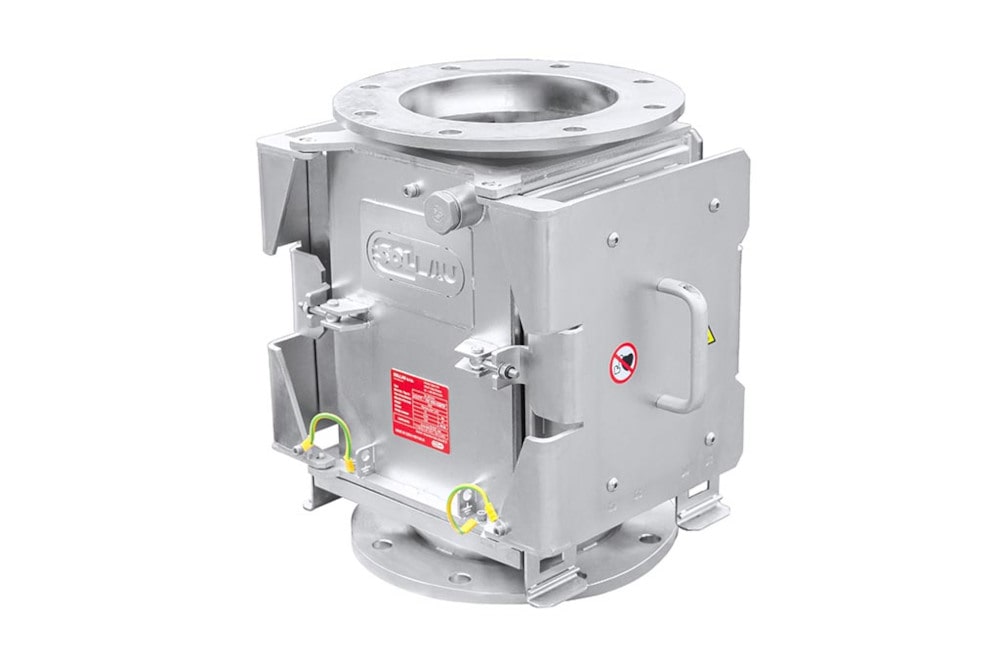

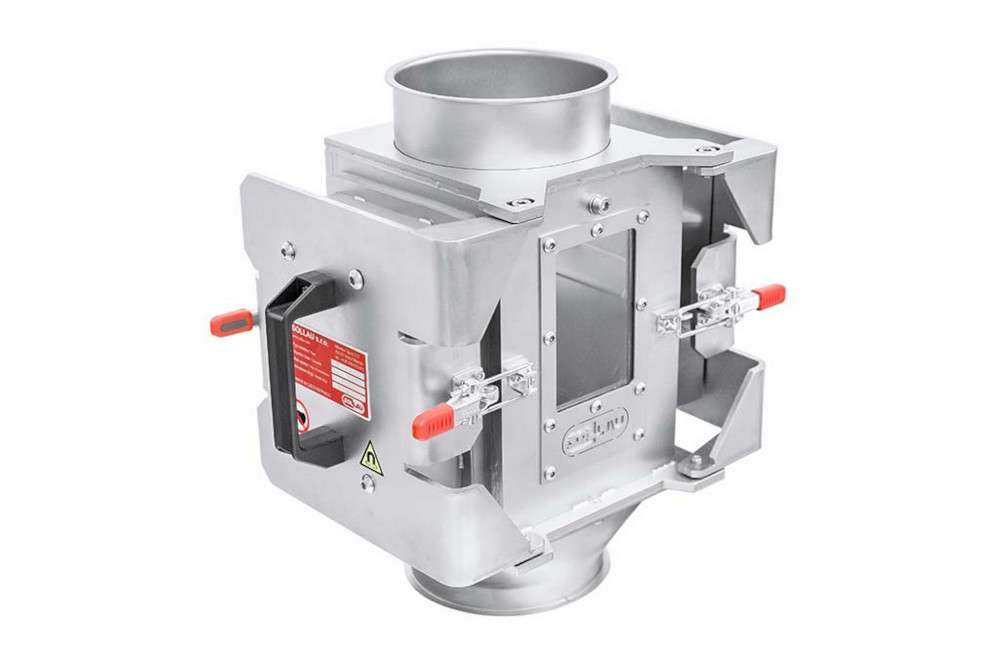

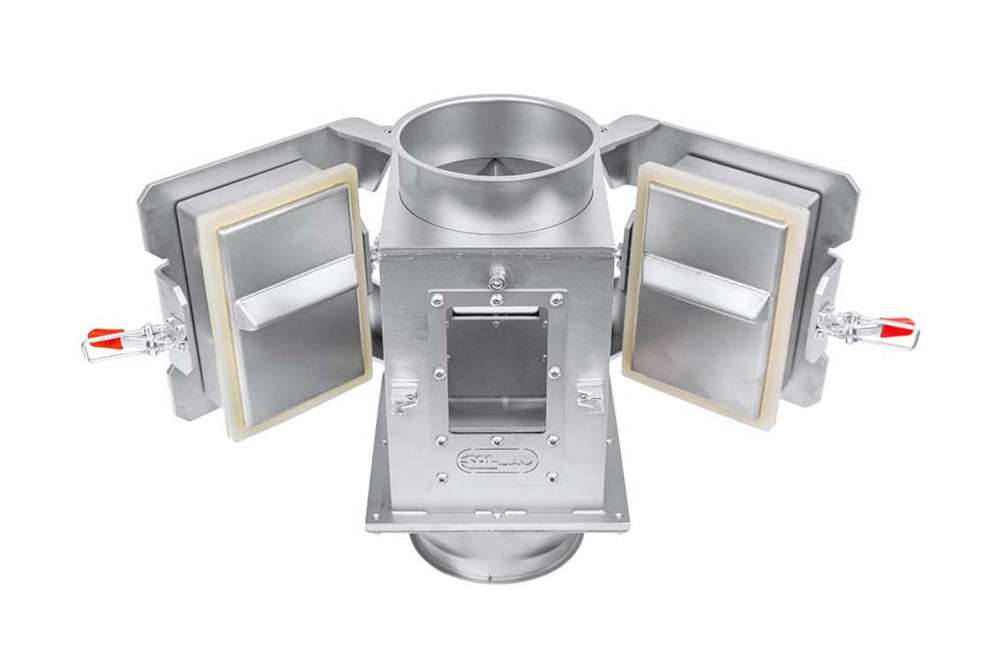

Данный сепаратор имеет проверенную стандартную конструкцию; ферритовые или неодимовые магнитные сердечники (защищённые пластинами из нержавеющей стали), расположенные на внутренних сторонах дверок, в сочетании с направляющим рассекателем обеспечивают высокую эффективность магнитной сепарации. При чистке сепаратора нержавеющие откинутся от поверхности магнитов, и захваченные ферромагнитные включения самопроизвoльно отпадают.
Для обеспечения непрерывного визуального контроля над процессом сепарации оборудование оснащено большими смотровыми окошками с двух сторон.
Ферритовая версия
Продукт | Макс. производительность (м3/ч) | Диаметр входа/выхода (мм) | Карта данных (EN) |
---|---|---|---|
ML 100 F | 10 | 100 | показать PDF |
ML 120 F | 30 | 120 | показать PDF |
ML 150 F | 30 | 150 | показать PDF |
ML 200 F | 75 | 200 | показать PDF |
ML 250 F | 100 | 250 | показать PDF |
ML 300 F | 150 | 300 | показать PDF |
Некоторые изделия из этого модельного ряда доступны для немедленной отгрузки. Предложение магнитных сепараторов, имеющихся в наличии, мы постоянно расширяем, что гарантирует их немедленную поставку. Информацию о текущей доступности можно получить у нашего дилера.
Неодимовая версия
Продукт | Макс. производительность (м3/ч) | Диаметр входа/выхода (мм) | Карта данных (EN) |
---|---|---|---|
ML 100 N | 10 | 100 | показать PDF |
ML 120 N | 30 | 125 | показать PDF |
ML 150 N | 30 | 150 | показать PDF |
ML 200 N | 75 | 200 | показать PDF |
ML 250 N | 100 | 250 | показать PDF |
ML 300 N | 150 | 300 | показать PDF |
Некоторые изделия из этого модельного ряда доступны для немедленной отгрузки. Предложение магнитных сепараторов, имеющихся в наличии, мы постоянно расширяем, что гарантирует их немедленную поставку. Информацию о текущей доступности можно получить у нашего дилера.
- Бюджетная версия (oтличное соотношение цена/качество)
- Смотровое окно
- Магнит находится в центре корпуса (= в середине потока материала)

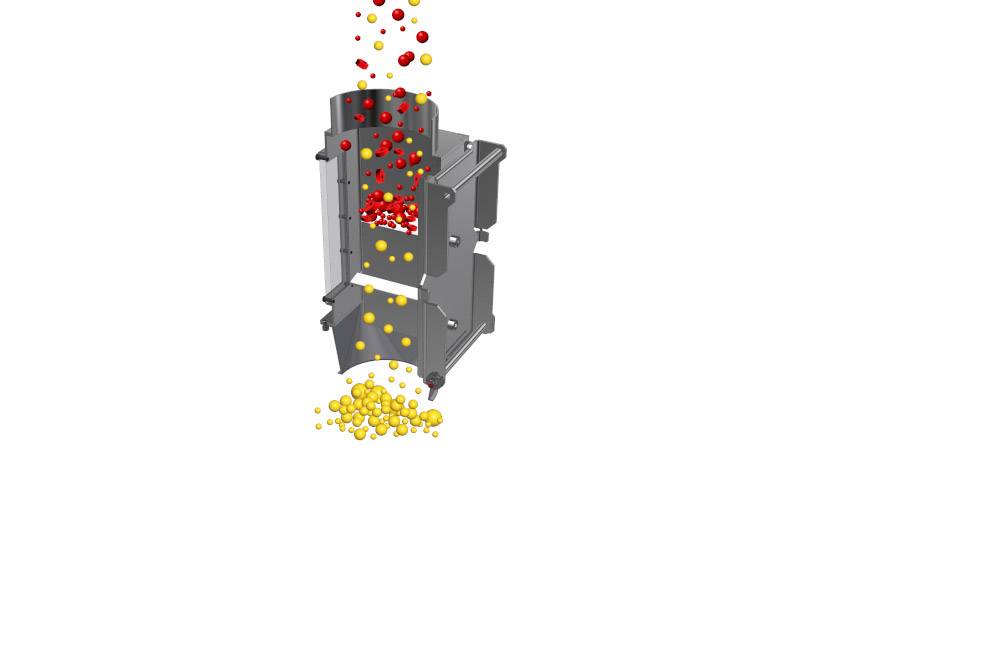

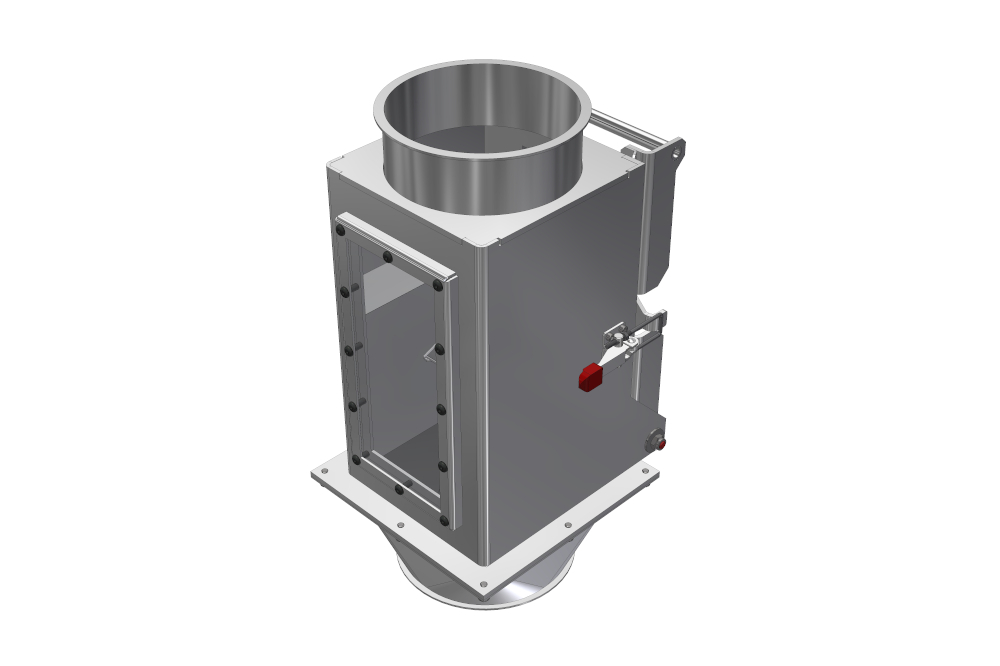

Данный сепаратор является экономичным, но в то же время полностью функциональным аналогом магнитного пластинчатого сепаратора. Основное отличие от обычных пластинчатых сепараторов заключается в том, что магнитный сердечник клиновидной формы (защищённый корпусом из нержавеющей стали) расположен в середине сепаратора (т.е. находится непосредственно в потоке материала).

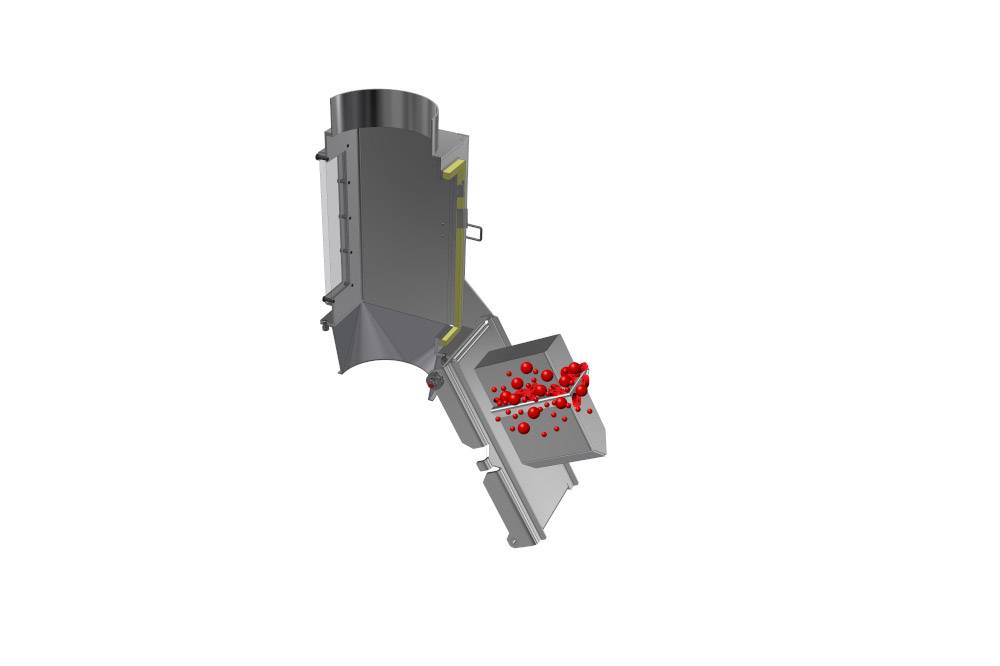

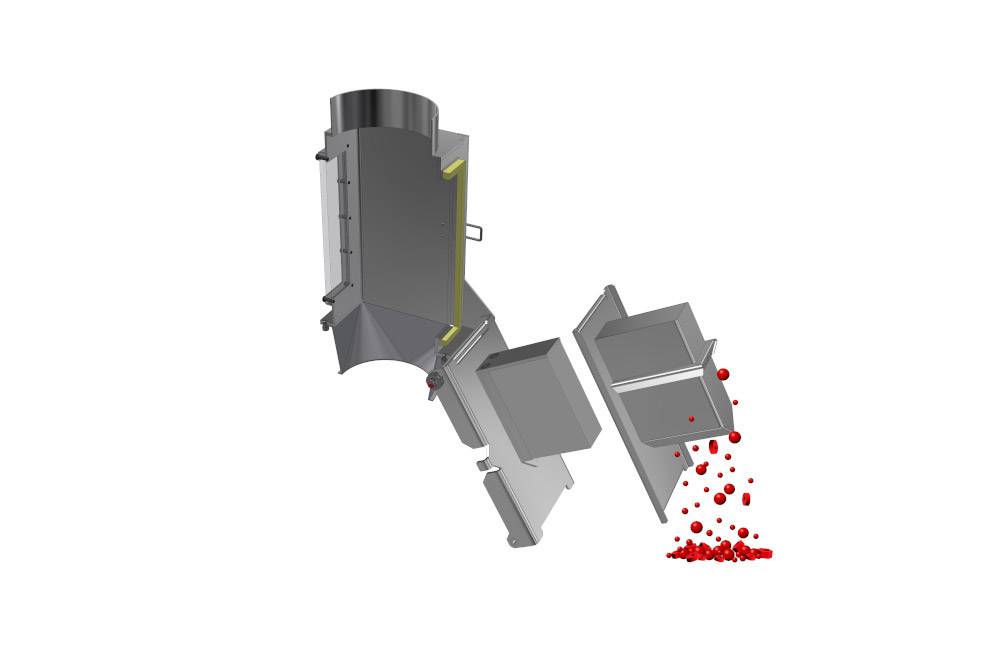

Поэтому (вместо направляющего козырька в верхней части) на боковых сторонах сепаратора расположены дефлекторы, которые циклично направляют поток материала к центральному магнитному сердечнику и обеспечивают высокую эффективность процесса сепарации. При осуществлении чистки необходимо открыть дверцы сепаратора, к которым прикреплён магнитный сердечник, и после этого откинуть нержавеющий защитный корпус от магнита – и ферромагнитные частицы (уловленные на поверхности защитного корпуса) самопроизвольно отпадут. Несмотря на экономичное решение, эта модель оснащена системой быстрой и простой очистки (благодаря которой отпадает необходимость трудоёмкого ручного соскабливания захваченных железных примесей), а также большим смотровым окошком, позволяющим контролировать ток материала и результаты сепарации.
Ферритовая версия
Продукт | Макс. производительность (м3/ч) | Диаметр входа/выхода (мм) | Карта данных (EN) |
---|---|---|---|
ML EKO 100 F | 10 | 100 | показать PDF |
ML EKO 120 F | 30 | 120 | показать PDF |
ML EKO 150 F | 30 | 150 | показать PDF |
ML EKO 200 F | 75 | 200 | показать PDF |
ML EKO 250 F | 100 | 250 | показать PDF |
ML EKO 300 F | 150 | 300 | показать PDF |
Неодимовая версия
Продукт | Макс. производительность (м3/ч) | Диаметр входа/выхода (мм) | Карта данных (EN) |
---|---|---|---|
ML EKO 100 N | 10 | 100 | показать PDF |
ML EKO 120 N | 30 | 125 | показать PDF |
ML EKO 150 N | 30 | 150 | показать PDF |
ML EKO 200 N | 75 | 200 | показать PDF |
ML EKO 250 N | 100 | 250 | показать PDF |
ML EKO 300 N | 150 | 300 | показать PDF |
- Отделение металлов от гранулированной кормовой смеси (анализ конкретной ситуации)
- Защита дробилки и снижение затрат на ее техническое обслуживание при переработке канифольной смолы сахара (анализ конкретной ситуации)
- Эффективное удаление металлических примесей при производстве древесных гранул с помощью магнитного сепаратора (анализ конкретной ситуации)

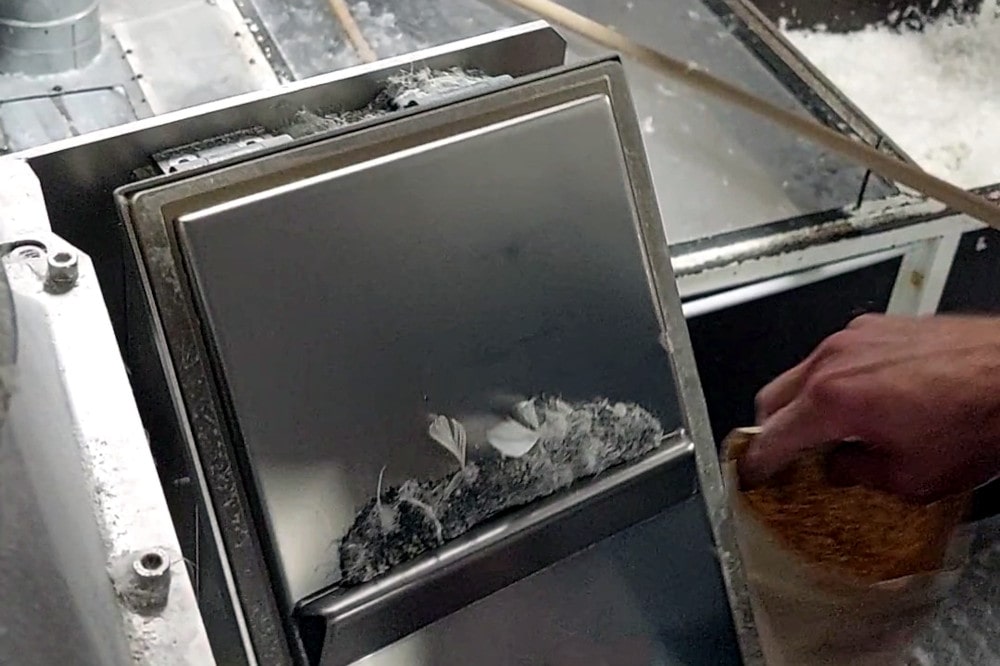

- Извлечение железосодержащих примесей из пера (анализ конкретной ситуации)
В каких отраслях промышленности находит применение магнитный сепаратор?
Компактный пластинчатый железоотделитель находит свое применение в пищевой промышленности, фармацевтике, в деревообрабатывающей, химической и керамической отраслях промышленности, и т.п.
