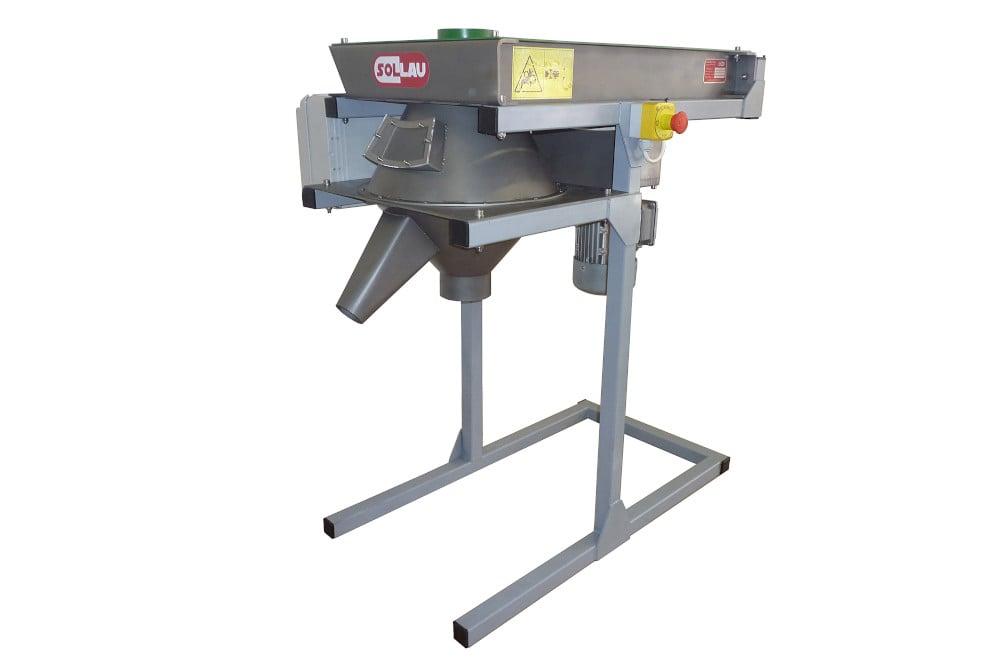

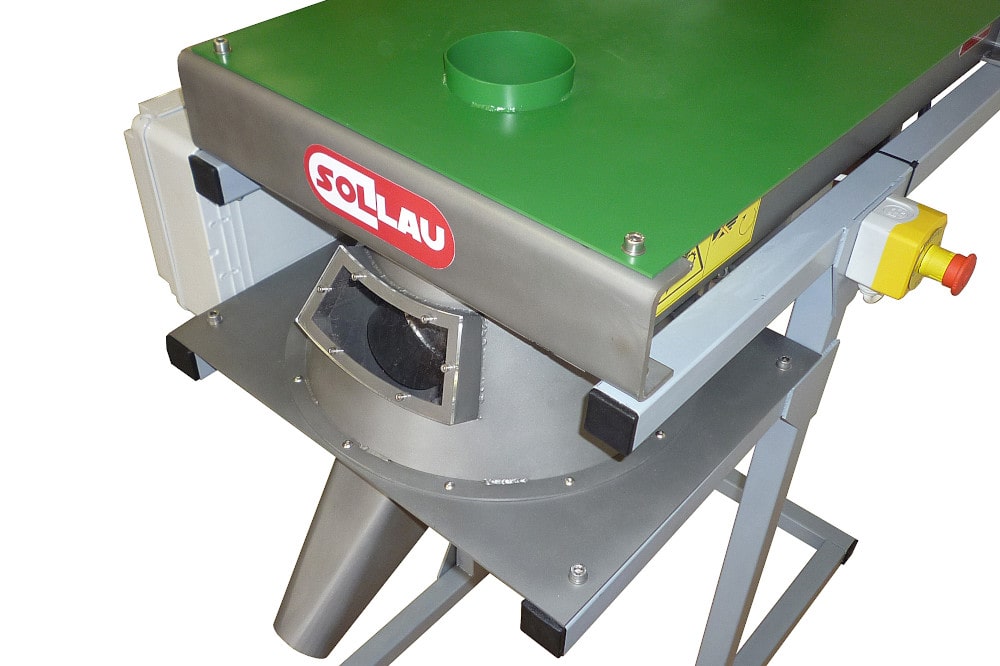

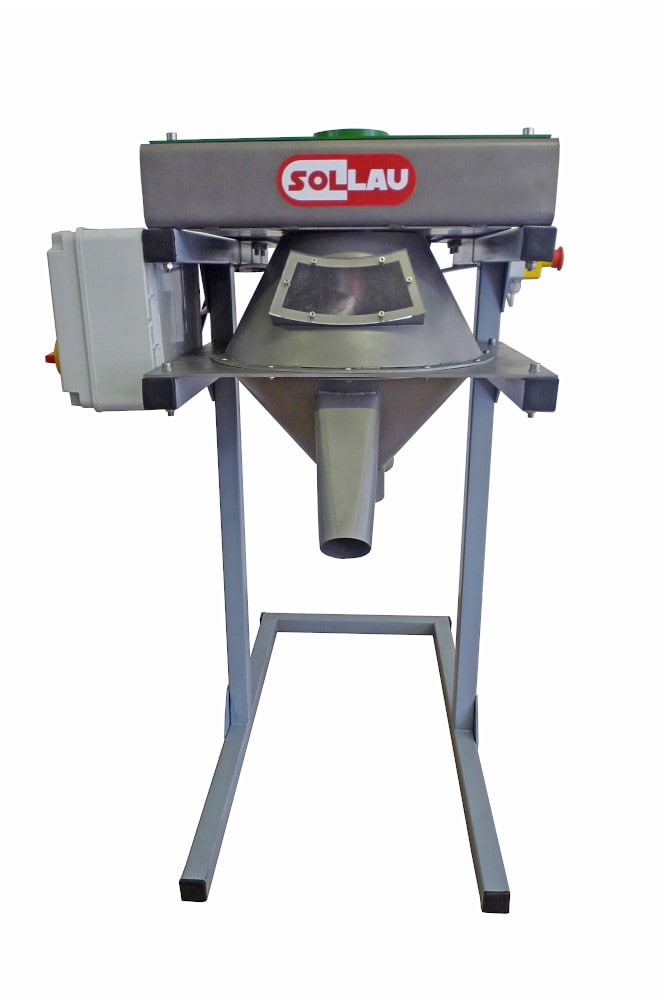

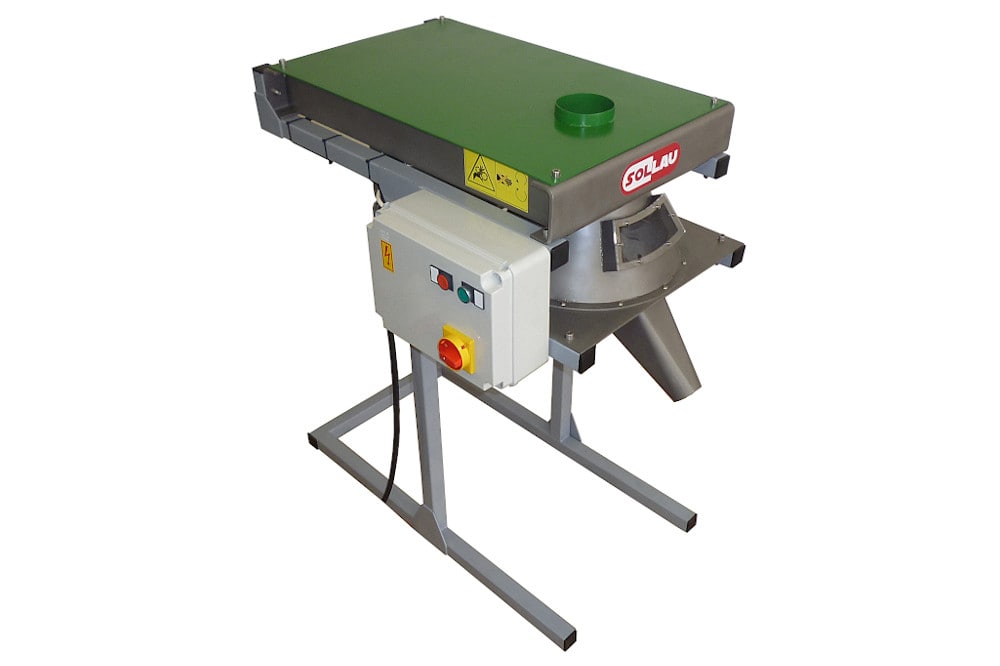

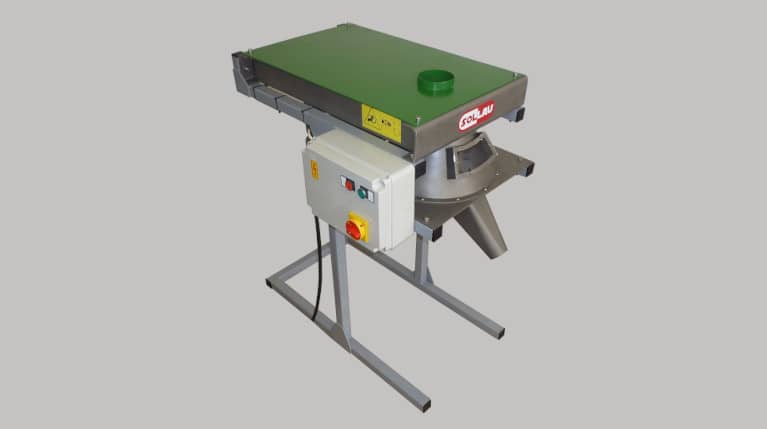

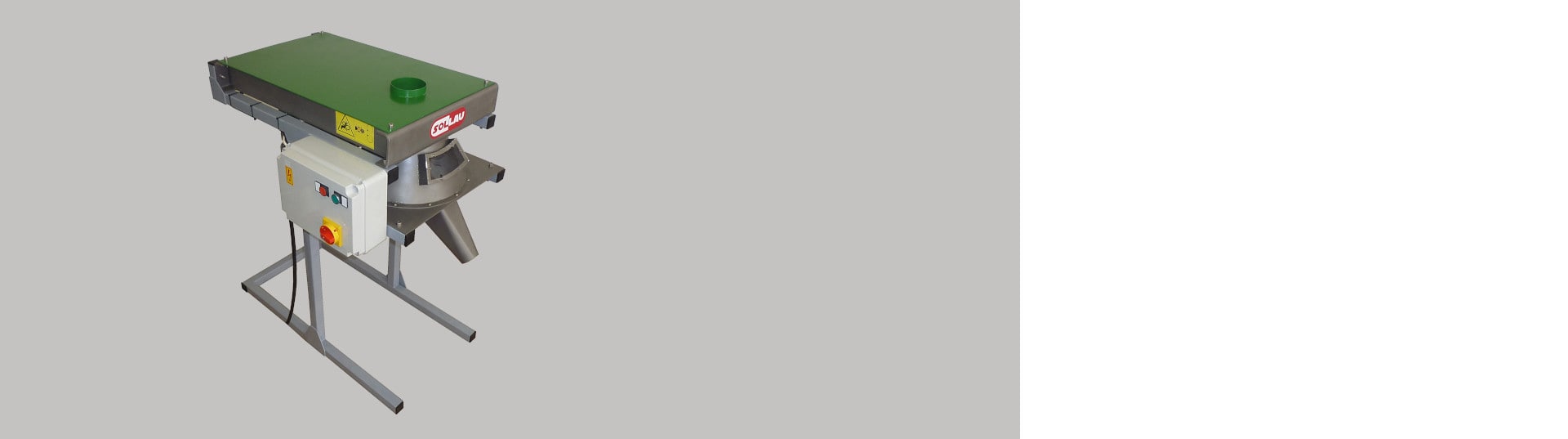

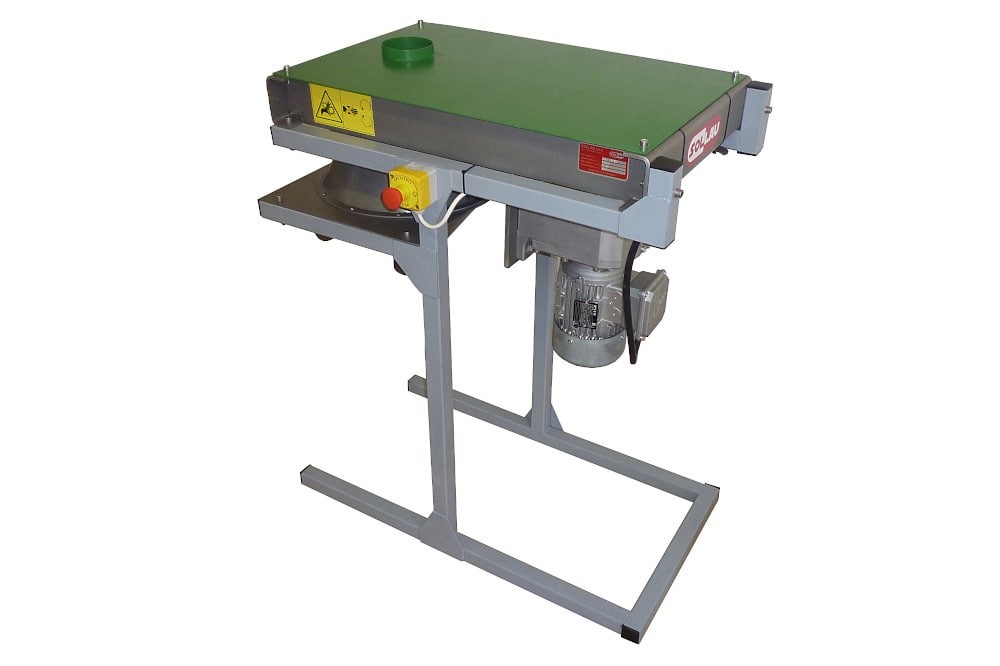

Ротационное устройство для отбора образцов RV
Ротационное устройство для отбора образцов RV предназначено для точного отбора представительных образцов из самых различных сыпучих (в зависимости от модели устройства для отбора образцов вплоть до зернистости 65 мм) и полужидких материалов. Образцы, полученные при помощи ротационного устройства, используются в качестве эталонных образцов, но их точно также можно использовать для подробного и безошибочного лабораторного анализа и т.п.
Как работает ротационное устройство для отбора образцов?
Контролируемый материал подается на входное отверстие ротационного устройства для отбора образцов и при помощи вращающейся поворотной трубки равномерно распределяется по периметру нижнего конуса устройства. К нижнему конусу ротационного устройства для отбора образцов присоединен вывод для высыпания образцов, у которого при помощи регулировочного шплинта можно плавно регулировать требуемое количество отобранных образцов (= коэффициент пропорциональности).
В зависимости от зернистости и типа ротационного устройства для отбора образцов можно задать соотношение отбора образцов от 1 : 9 до 1 : 130 (зазор для высыпания образцов должен быть настроен на величину в 2,5 или 3 раза большую, чем максимальная величина зернистости контролируемого материала). Для правильного и точного отбора образцов необходимо обеспечить равномерную подачу контролируемого материала в ротационное устройство для отбора образцов.
Использование нескольких последовательно расположенных пробоотборников
Ограничение ротационного устройства для отбора образцов по высоте его установки иногда требует применения нескольких ротационных устройств для отбора образцов (в противном случае нельзя было бы получить представительные и равномерно распределенные образцы контролируемого материала). В этом случае друг за другом размещается несколько ротационных устройств для отбора образцов, при этом при расчете общего распределяющего диаметра распределяющий диаметр первого устройства умножается на коэффициент пропорциональности второго устройства (необходимо следить за тем, чтобы у первого устройства всегда был задан меньший коэффициент пропорциональности, чем у второго). Выход материала из первого устройства для отбора образцов необходимо задать таким образом, чтобы обеспечить плавную подачу контролируемого материала во второе устройство.
К какому трубопроводу подключается устройство для отбора образцов?
Мы производим ротационное устройство для отбора образцов стандартным образом с диаметром от 50 до 250 мм, но можем приспособить присоединительные размеры и способ присоединения к трубопроводной системе (фланец, резьба, специальные вводы) потребностям клиента.
RV
Ротационное устройство для отбора образцов RV предназначено для точного отбора представительных образцов из самых различных сыпучих (в зависимости от модели устройства для отбора образцов вплоть до зернистости 65 мм) и полужидких материалов.
| Продукт | Масса (кг) | Карта данных (EN) |
|---|---|---|
| RV1 | 120 | показать PDF |
Для удаления тонкой пыли из регранулятов пластмасс рекомендуем Пылеулавливающее устройство OZ с полностью автоматическим непрерывным режимом работы; для отбора проб гранулятов и регранулятов пластмасс без вскрытия упаковки предназначен Магнитный пробоотборный стержень MVT. Для отбора проб сыпучих и полужидких материалов в трубопроводной линии предлагаем Ротационный трубный распределитель RV; для визуального контроля загрязнений в образцах пластмасс — Пресс для заливки образцов TVL.
Магнитный пробоотборный стержень MVT оснащён неодимовыми магнитами, которые улавливают частицы железа от 1 микрона — отбор проб производится непосредственно в ёмкости без вскрытия упаковки, поэтому материал остаётся защищённым. Стержень диаметром 32 мм имеет стандартную длину 1 500 мм; длину подберём под размеры вашей ёмкости. MVT предназначен для пластиковых гранулятов, регранулятов и сельскохозяйственных сыпучих продуктов.
Пылеулавливающее устройство OZ 1200 обеспечивает производительность 1 200 кг/ч регранулята в режиме полностью автоматической непрерывной работы. Боковой отсос в точке свободного падения материала удаляет тонкую пыль непосредственно из потока — дорогостоящие фильтры не нужны, а требования к техническому обслуживанию снижены. Устройство является собственным продуктом чешского производства.
Ротационный трубный распределитель RV предлагает соотношение отбора проб от 1:9 до 1:130, которое устанавливается простым изменением положения штифта. Для ещё меньшей доли пробы можно последовательно соединить несколько устройств RV — коэффициенты при этом перемножаются. Устройство обрабатывает материал с размером зерна до 65 мм и требует равномерной подачи для точного соблюдения установленного соотношения.
Пресс для заливки образцов TVL расплавляет образец пластикового регранулята, хлопьев или вторичного сырья при температуре 0–300 °C и под давлением до 10 бар формирует пластину толщиной 0,5 мм ±0,1 мм, пригодную для визуального осмотра. Прибор состоит из трёх модулей — регулятор температуры с сенсорным дисплеем, прессовая секция и опциональный водяной контур охлаждения; модули можно докупить по отдельности. TVL является доступной альтернативой дорогостоящему лабораторному оборудованию для малых и средних предприятий по переработке пластмасс.
Ротационный трубный распределитель RV поставляется со стандартными входными диаметрами 50–250 мм; соединение адаптируем под фланцевое, резьбовое или специальное исполнение в соответствии с вашей линией. Вентилятор для высокоскоростных мельниц стандартно оснащён быстросъёмной муфтой Jacob DN100; по запросу изготавливаем его для других диаметров трубопровода. Оба продукта — собственное производство Чехии.
Пылеулавливающее устройство OZ и Магнитный пробоотборный стержень MVT предназначены прежде всего для промышленности пластмасс и вторичной переработки; Ротационный трубный распределитель RV используется на цементных и известковых заводах, в горнодобывающей, химической, фармацевтической и пищевой промышленности. Пресс для заливки образцов TVL и Вентилятор для высокоскоростных мельниц ориентированы на производителей и переработчиков пластмасс, эксплуатирующих собственные линии переработки или помола.
В каких отраслях промышленности находит применение устройство для отбора образцов?
Прободелитель с вращающейся трубой находит применение прежде всего на предприятиях по производству цемента и извести, в горнодобывающей, химической и фармацевтической отраслях, в пищевой промышленности, при производстве удобрений и кормов и т.д.
