Магнитный пластинчатый сепаратор над спуском DND-SFX
Автоматический магнитный пластинчатый сепаратор над спуском это уникальное решение для отделения ферромагнитных частиц, находящихся в потоке сухого или полужидкого материала различной степени зернистости. Металлические магнитные частицы, содержащиеся в смеси, транспортируемой при помощи спуска или полотна конвейера, отделяются сильными магнитами и в текущем порядке автоматически выводятся при помощи выносной панели в боковые разгрузочные воронки.
Как работает магнитный пластинчатый сепаратор над спуском?
Периодичность чистки магнитной пластины может быть задана индивидуально, в зависимости от типа очищаемой продукции и степени ее загрязнения. Для обеспечения как можно более эффективного отделения магнитных частиц автоматический магнитный пластинчатый сепаратор снабжен сильными неодимовыми NdFeB магнитами.

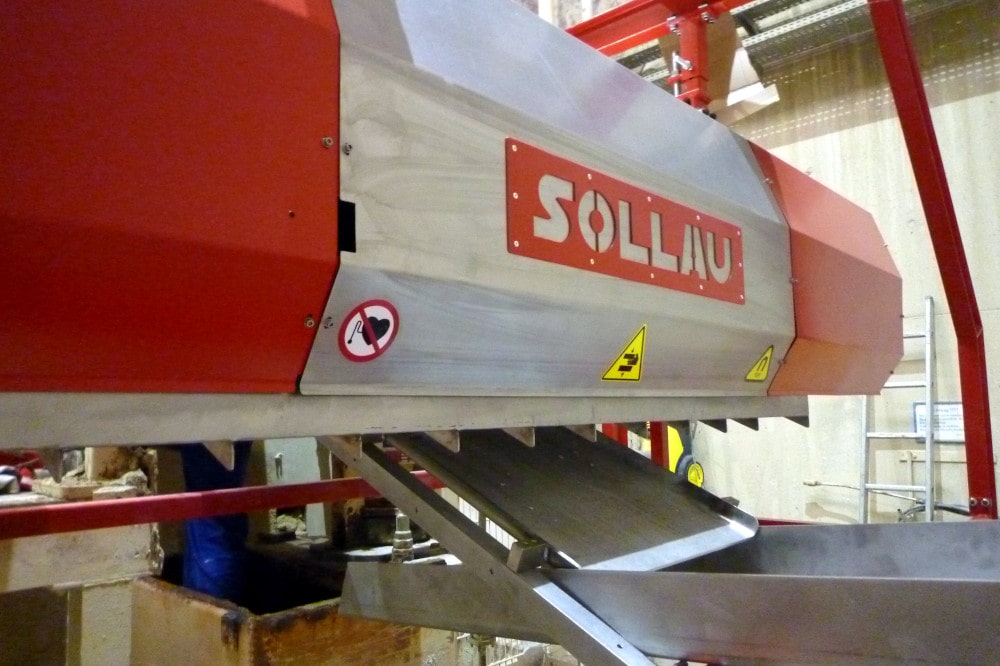

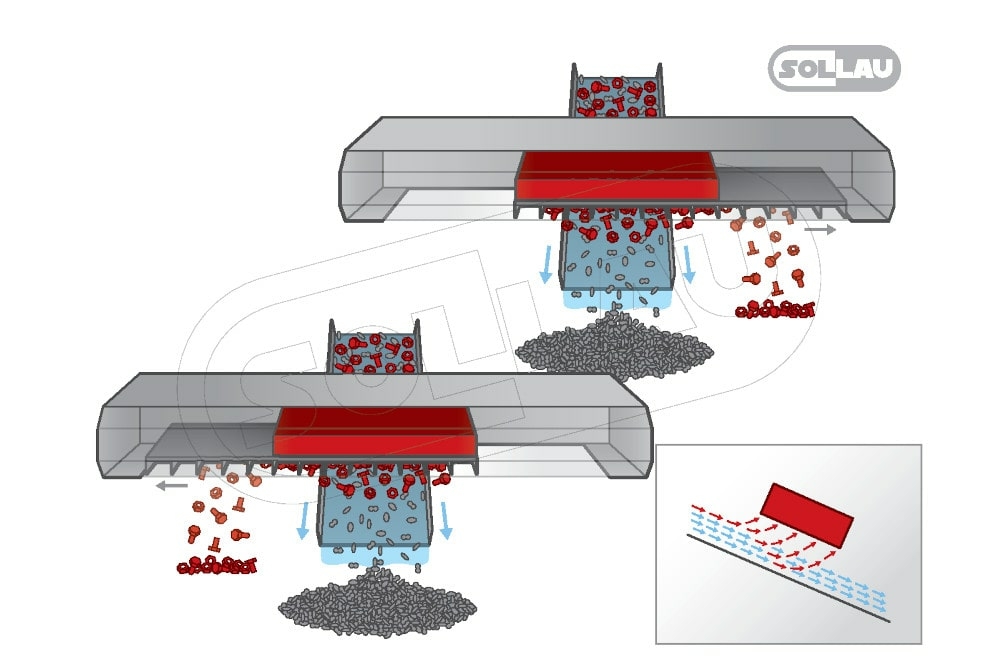

Основу автоматического магнитного сепаратора над спуском составляет самонесущая конструкция с магнитной и выносной панелями, спуском из нержавеющей стали и разгрузочными воронками для отделенного ферромагнитного мусора. Магнитная пластина подвешена над спуском из нержавеющей стали (или над ленточным конвейером), и магнитные частицы, содержащиеся в транспортируемом материале, в текущем порядке выводятся на выносную панель (над которой расположены сильные постоянные магниты). Собранный магнитный мусор после этого посредством выносной панели с заранее заданной периодичностью перемещается в боковые разгрузочные воронки, а очищенный материал продолжает движение по спуску (или на конвейере) для дальнейшей переработки.
Как очищается пластинчатый сепаратор над спуском?
Автоматическая чистка магнитного сепаратора обеспечивается при помощи пневматических элементов и полностью программируемого блока управления. Компактная конструкция из нержавеющей стали DIN 1.4301 обеспечивает очень прочное встраивание устройства в установленные обрабатывающие линии, являясь при этом гарантией высокой степени стойкости и длительного срока службы всей системы.
Другие преимущества магнитного сепаратора над спуском
Благодаря совершенно уникальной конструкции автоматического магнитного сепаратора над спуском, при его использовании нет необходимости в прерывании рабочего цикла, а значит и не возникают ненужные дорогостоящие простои оборудования. Следующее бесспорное преимущество – очищаемый материал не соприкасается ни с магнитными сердечниками, ни с выводящей панелью, то есть даже высокая степень его абразивности не вредит магнитному сепаратору и не нарушает непрерывного процесса производства.
SOLLAU – наши изделия сваривают настоящие профессионалы!
Сертификаты компании SOLLAU:
Разрешение на сварку оборудования, работающего под давлением, в соответствии с PED 2014/68/EU
Сертификация в соответствии с EN-ISO 3834-2, EN 1090-2, EN 13480-1 – 13480-5, EN 13445-1 – EN 13445-5
DND-SFX
- Большая поверхность магнитного захвата
- Высокая производительность
- Магнитная индукция: 5 800 Гаусс
Это уникальное решение для отделения ферромагнитных частиц, находящихся в потоке сухого или полужидкого материала различной степени зернистости.
| Продукт | Макс. производительность (т/ч) | Рабочая ширина (мм) | Карта данных (EN) |
|---|---|---|---|
| DND-SFX 500 | 30 | 500 | показать PDF |
DND-SFX предназначен для материала, транспортируемого по склизу — он улавливает ферромагнитные загрязнения из сухого и полужидкого материала различной зернистости без прерывания производственного цикла. DND-AC предназначен прежде всего для ленточных конвейеров с сухим материалом. DND-SFX также является более экономичной альтернативой барабанным сепараторам с внутренним потоком, применяемым, например, при производстве цемента, переработке руд или дроблении угля на тепловых электростанциях.
Магнитная плита подвешена над нержавеющим склизом; уловленные ферромагнитные загрязнения непрерывно накапливаются на выносной плите. В заранее установленные временные интервалы выносная плита транспортирует их в боковые бункеры — не прерывая поток материала. Процесс очистки обеспечивают пневматические элементы, управляемые полностью программируемым блоком управления.
DND-SFX оснащён исключительно неодимовыми магнитами NdFeB с индукцией 5 800 Гс, улавливающими ферромагнитные частицы от 0,5 мм. Сильное магнитное поле предотвращает срывание задержанных загрязнений потоком материала.
Да — обрабатываемый материал никогда не вступает в прямой контакт с магнитными сердечниками и выносной плитой, поэтому даже высокая абразивность не угрожает оборудованию и непрерывности работы. Компактная конструкция изготовлена из нержавеющей стали DIN 1.4301, обеспечивающей стойкость к химически агрессивным средам и длительный срок службы.
Интервалы очистки можно индивидуально настроить с помощью полностью программируемого блока управления в зависимости от типа обрабатываемого материала и степени его загрязнения. Такая гибкость позволяет оптимизировать эффективность сепарации для конкретных эксплуатационных условий.

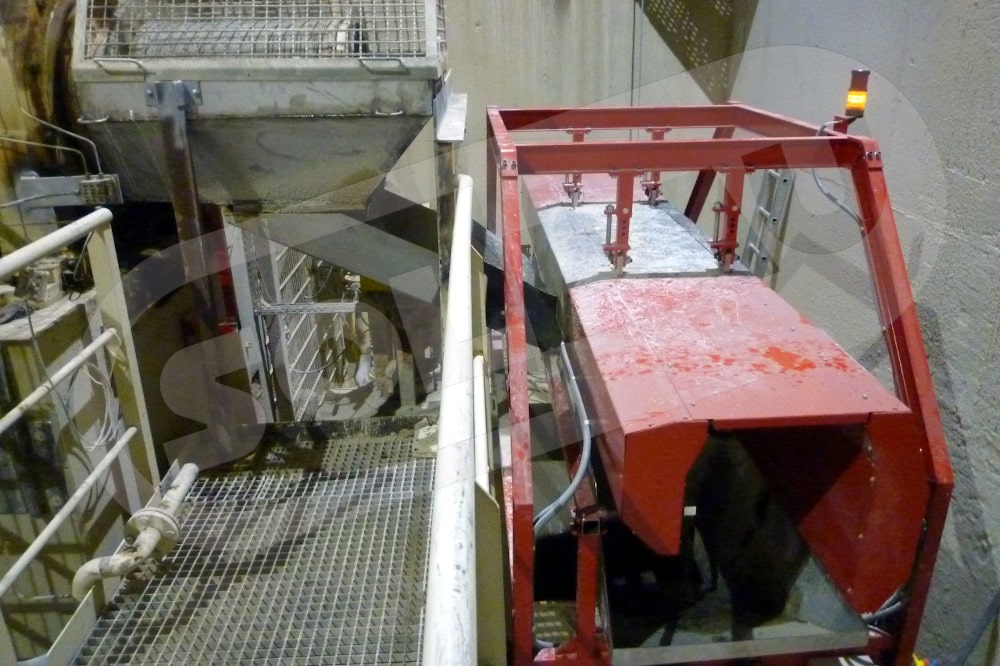

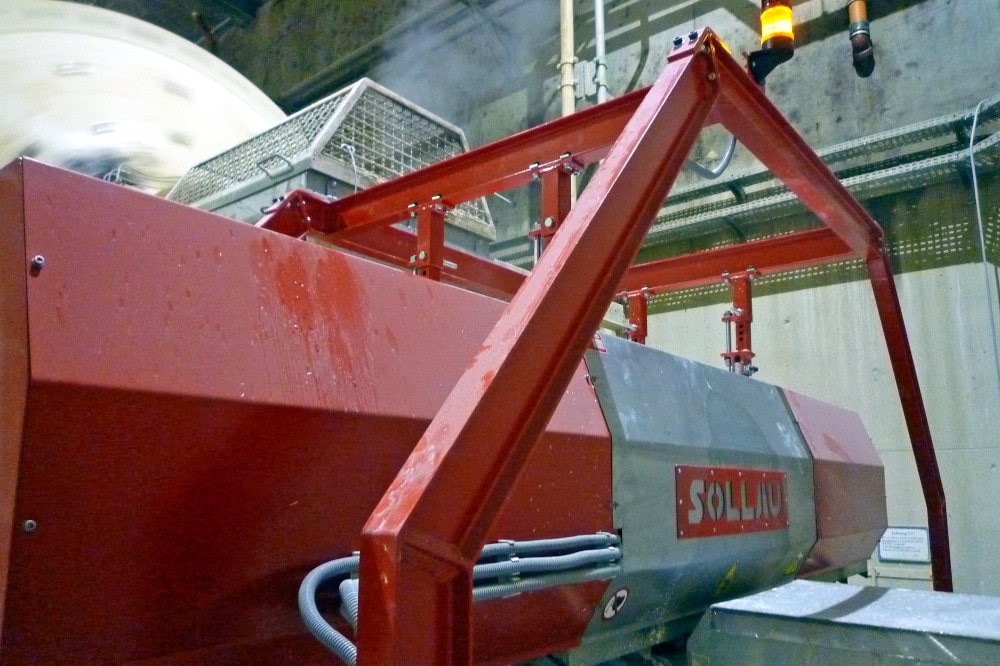

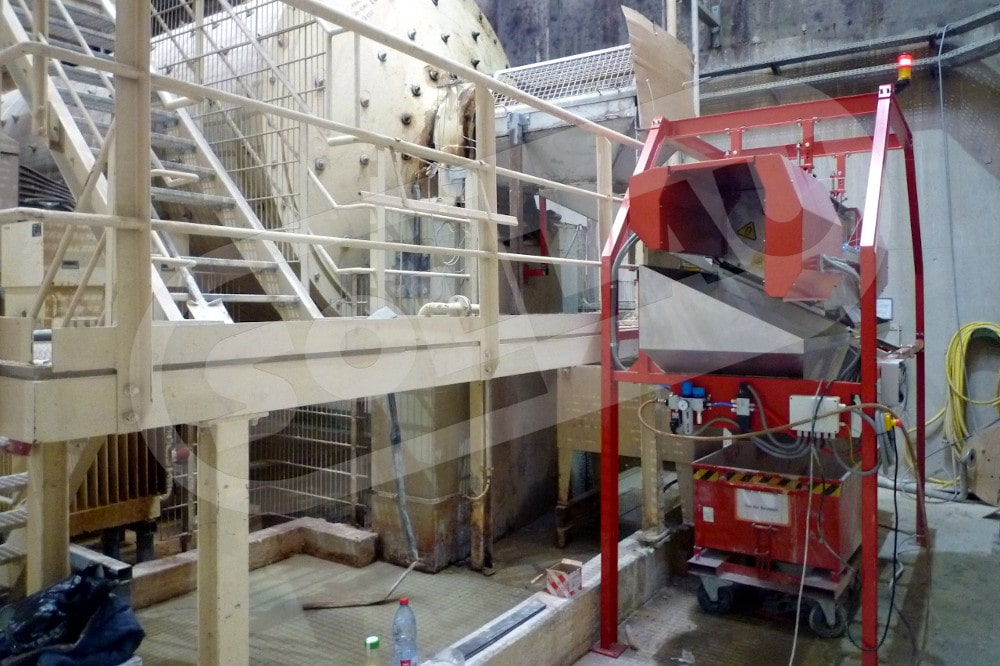

DND-SFX применяется прежде всего на цементных заводах и известковых предприятиях, в керамической и стекольной промышленности, а также на тепловых электростанциях — то есть там, где материал транспортируется по склизам или перерабатывается выход шаровых мельниц. Подходит везде, где необходима надёжная автоматическая сепарация без производственных простоев.
Стандартная модель — DND-SFX 500 с рабочей шириной 500 мм и максимальной производительностью 30 т/ч. Мы можем адаптировать размеры и конструктивное исполнение к конкретным требованиям вашего производства, обеспечивая полную поддержку от замеров до монтажа и обучения. На оборудование предоставляется гарантия до 10 лет.
В каких отраслях промышленности находит применение магнитный сепаратор?
Поэтому автоматический магнитный сепаратор над спуском – это более чем сбалансированная альтернатива дорогим барабанным сепараторам с прохождением потока материала внутри так как и барабанным грохотам, используемым прежде всего для чистки потока материала, выходящего из шаровых мельниц (производство цемента, переработка руды, дробление угля на ТЭЦ, производство вспененного стекла и т.д.).
