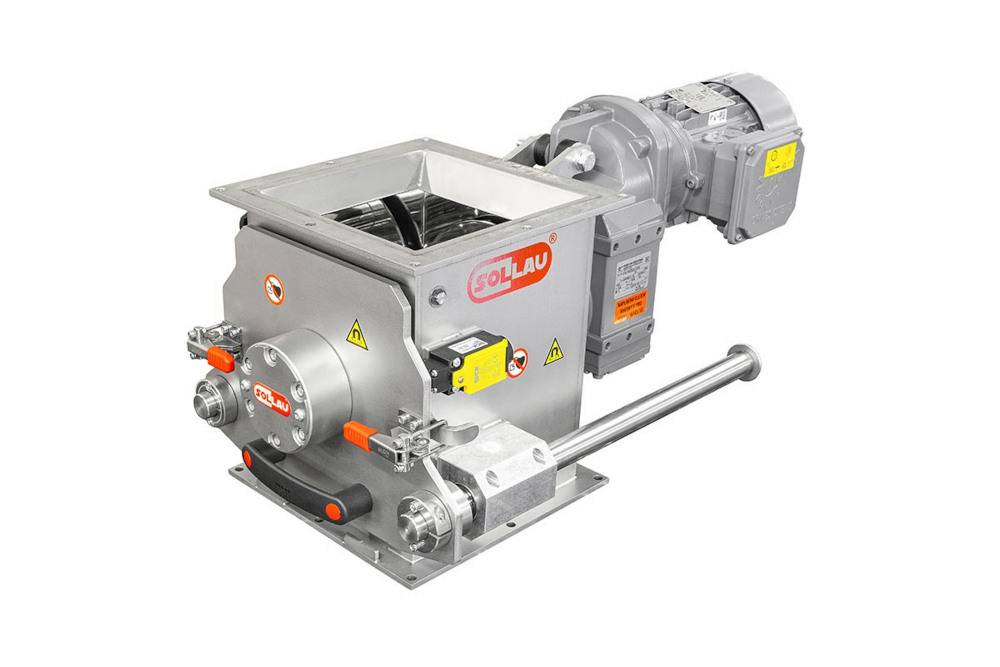

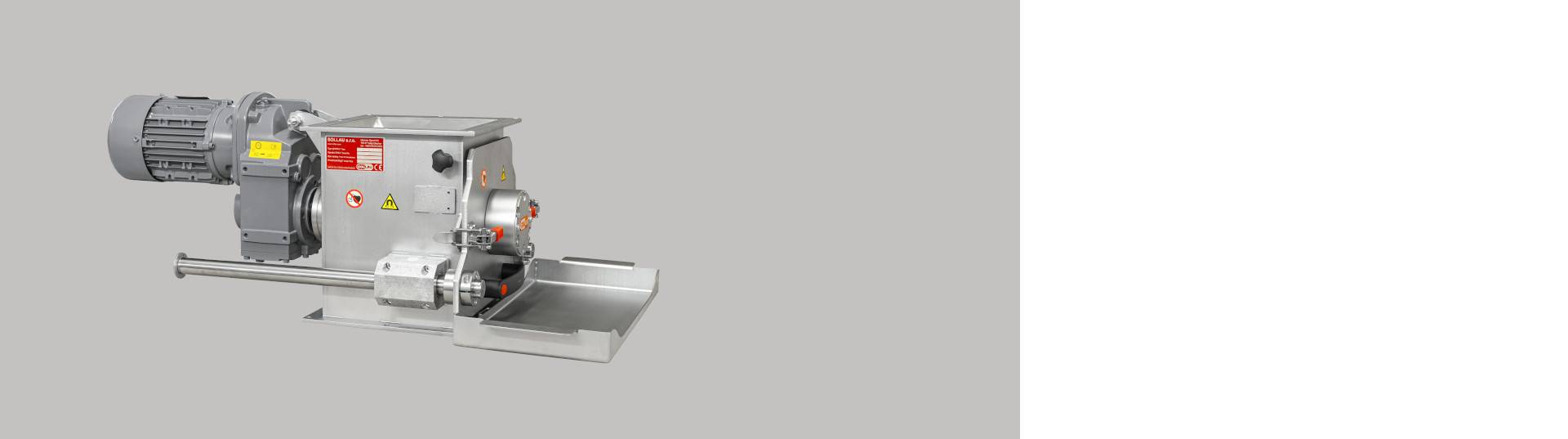

Магнитный ротационный сепаратор с системой быстрой чистки MSR-MC

Общий принцип работы магнитного сепаратора MSR-MC

Магнитный ротационный сепаратор с системой быстрой чистки предназначен для простого, высокоэффективного и быстрого отделения даже самого мелкого магнитного металлического мусора (диаметром от 30 мкм) от сыпучих и труднопроницаемых материалов, которые могут заблокировать или повредить обычный магнитный сепаратор со стационарными решетками.

Конструкция и преимущества ротационного сепаратора

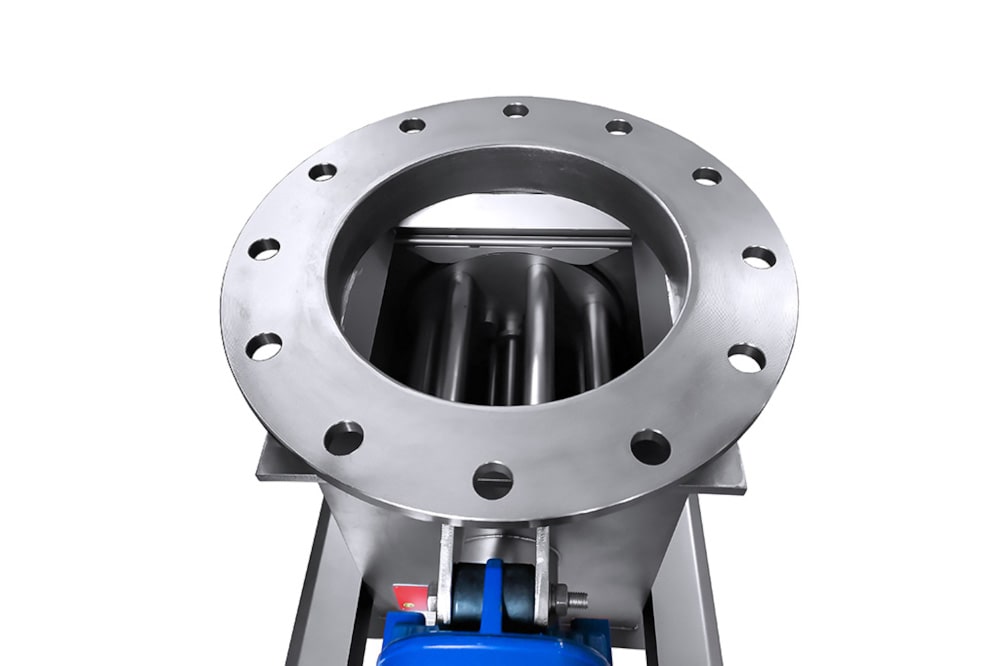

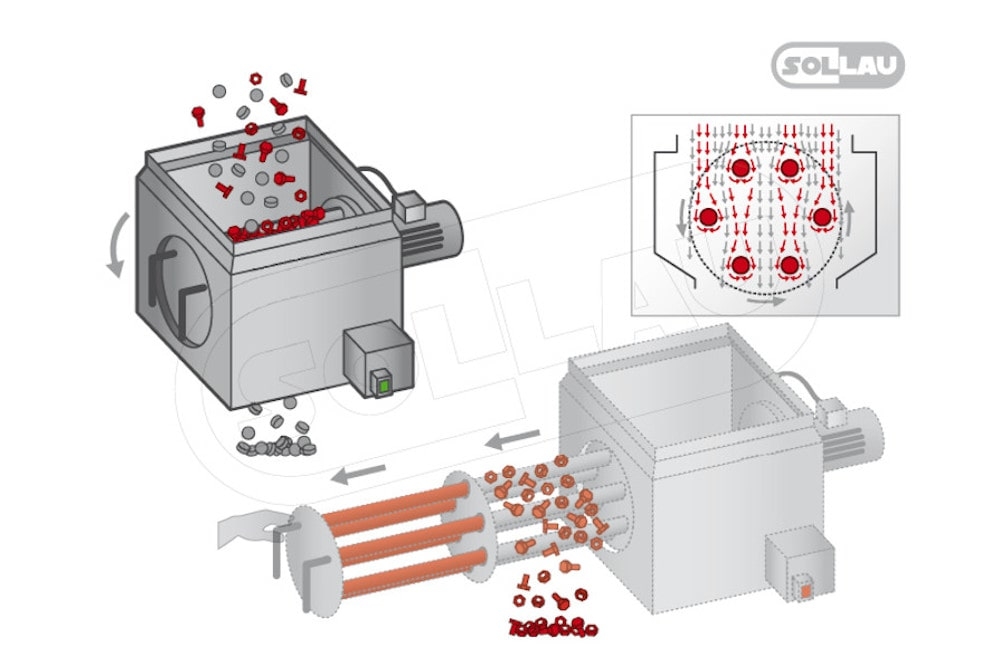

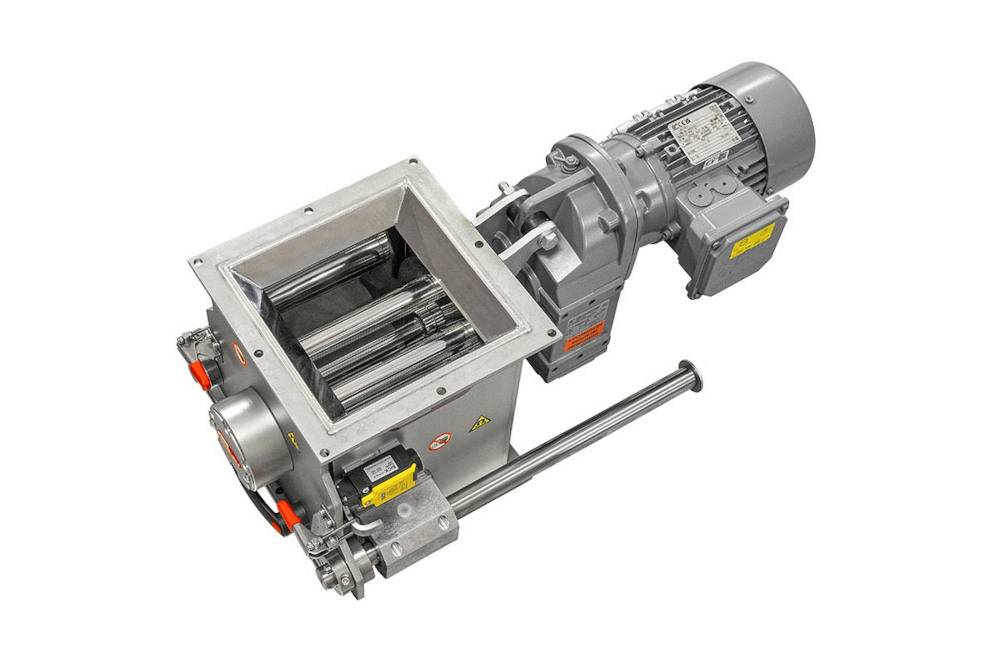

Основными элементами данного сепаратора являются магнитные стержни, герметично закрытые в корпусе из нержавеющей стали и вставленные в защитную ротационную решетку. Эта двухтрубчатая конструкция (называемая тоже «трубка в трубке») имеет несколько важных преимуществ:

  • срок службы дорогих магнитных сердечников значительно дольше (в них не может попасть вода, они не становятся механически изношенными во время чистки и т.д.)
  • одпадает риск откола части магнита или его никелирования (и как следствие их нежелательное проникновение в очищаемый материал)
  • улучшается устойчивость к истиранию всей системы решеток
  • очень сильное магнитное поле, генерируемое неодимовыми магнитами внутри магнитных стержней, расположенных в решетках, улавливает ферромагнитные частицы (включая мусор от намагниченной нержавеющей стали) на поверхности магнитных стержней
  • благодаря тому, что система магнитных стержней не статична, поскольку ее вал вращается от электродвигателя, то созданное таким образом магнитное сито находится не только в очень интенсивном контакте с потоком материала, но магнитные стержни (в отличие от классических стационарных магнитных решеток) также по всему периметру равномерно подвергаются абразивному воздействию проходящего через них материала, что ведет к снижению риска протачивания защитных нержавеющих стержней и способствует продлению их срока службы.
  • дальнейшим бесспорным преимуществом данного сепаратора является то, что очищаемый материал непрерывно проходит через вращающуюся систему магнитных стержней (скорость вращения может быть отрегулирована так, чтобы оптимально соответствовать проницаемости очищаемого материала) и, таким образом, сепаратор почти не может забиться от потока смеси.
  • ротационный сепаратор можно очень легко и быстро очистить, потому что после извлечения магнитных стержней из нержавеющих трубок защитной решетки, уловленные металлические примеси самопроизвольно отпадут с поверхности решетки

В каких отраслях промышленности находит применение ротационный магнитный сепаратор?

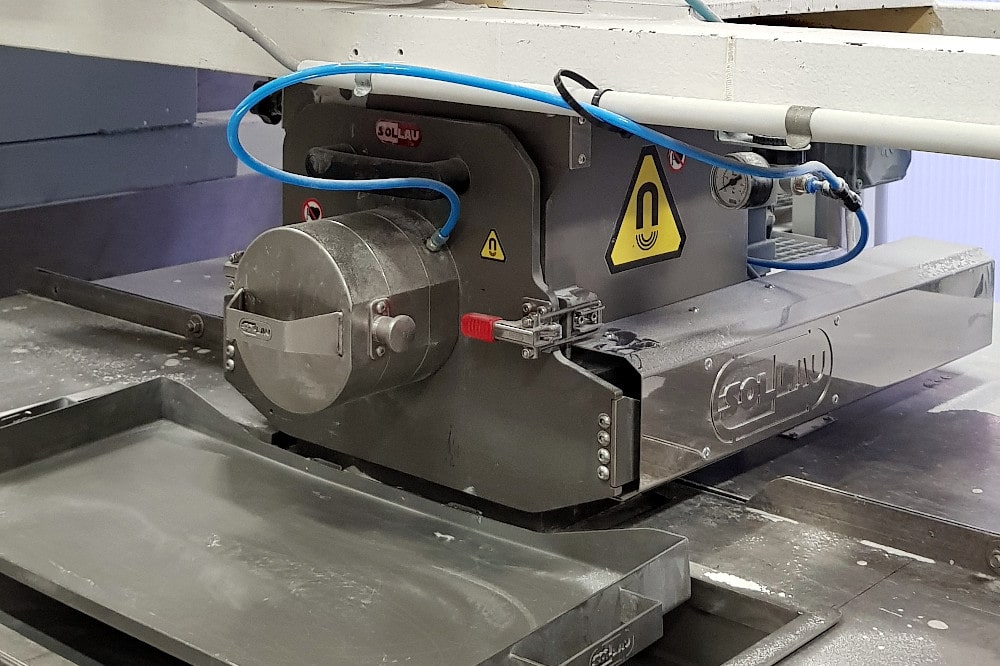

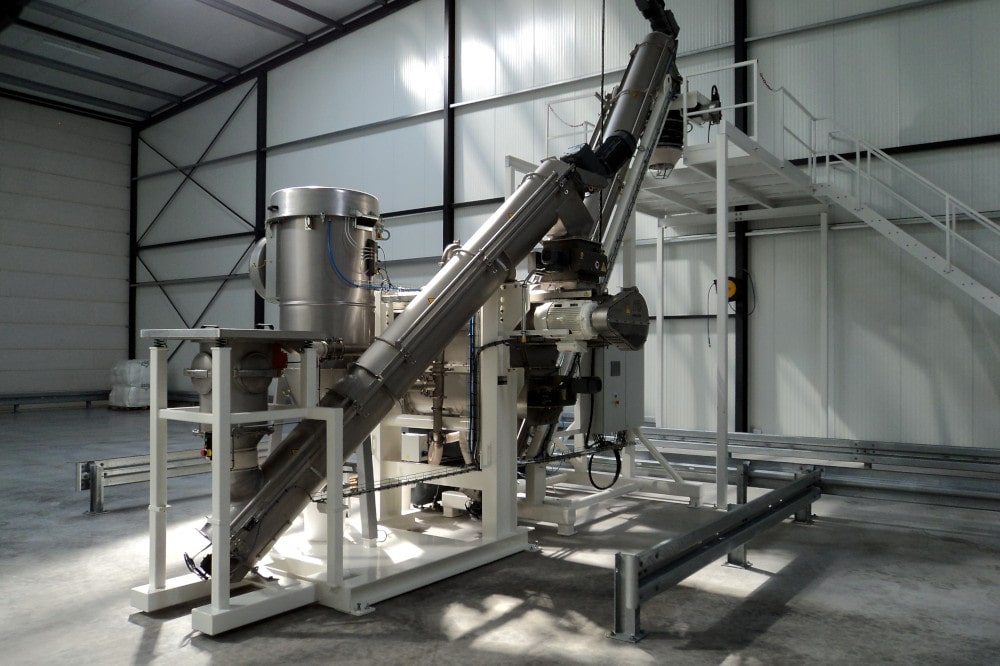

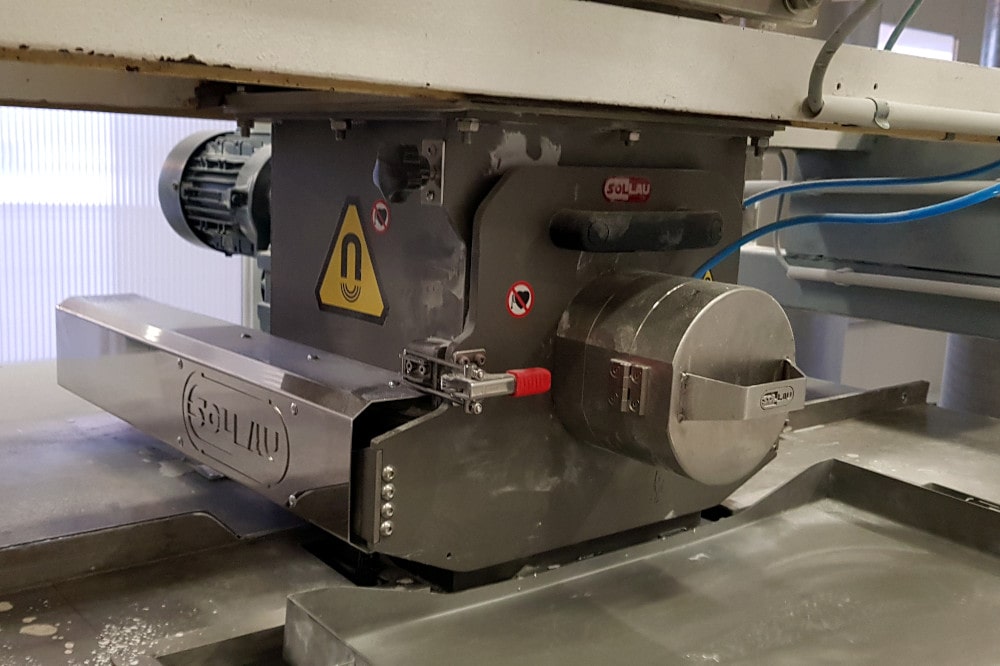

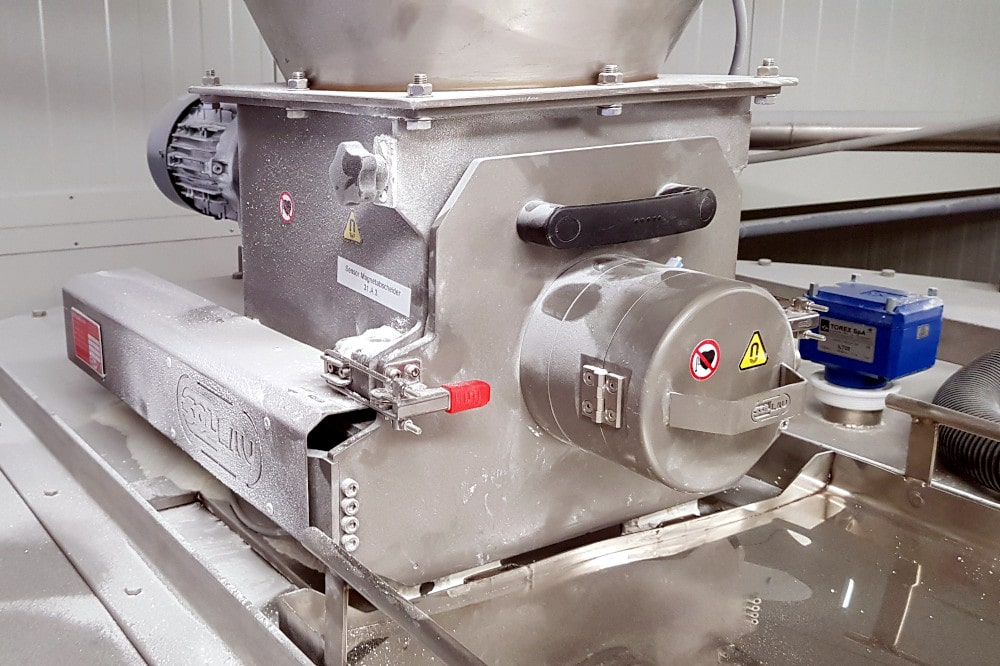

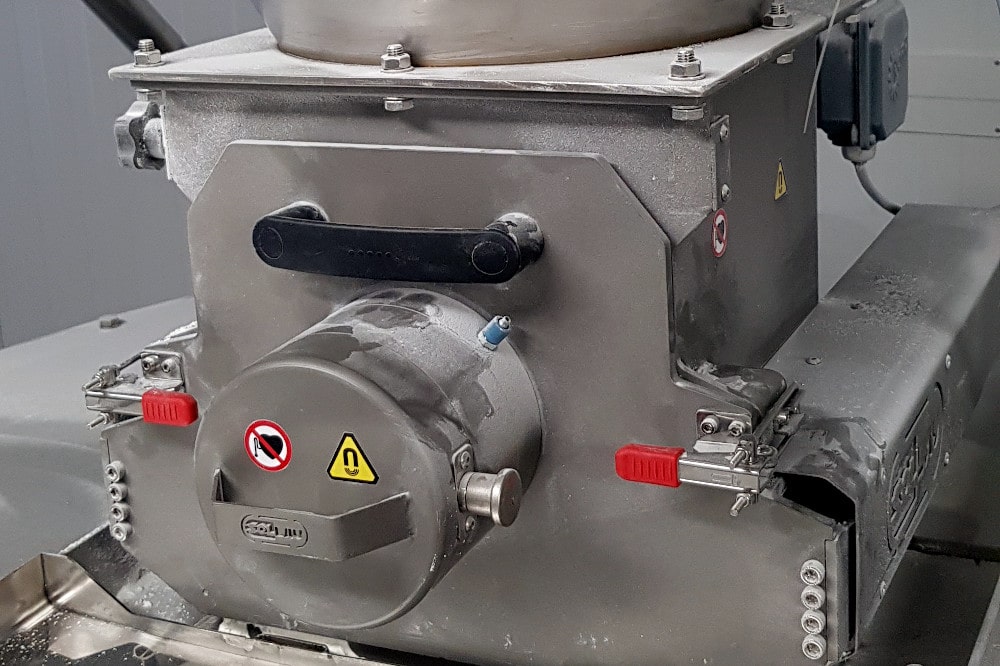

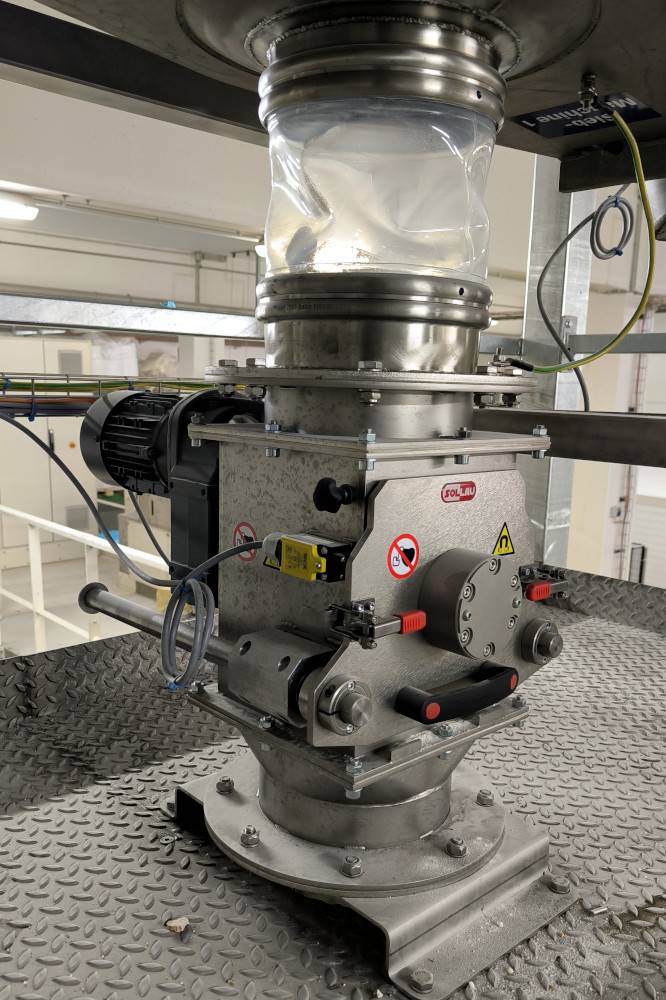

Магнитные ротационные сепараторы находят применение прежде всего в пищевой и фармацевтической промышленности, в деревообрабатывающей промышленности, на производстве пластмасс, при добыче и переработке полезных ископаемых, при производстве промышленной керамики и стекла, в области утилизации и переработки отходов и т. п.

К какому трубопроводу подключается сепаратор?

В целях обеспечения быстрого и простого подключения сепаратора на его корпусе размещены фланцы (стандартные, типа Jacob, или фланцы по запросу клиента). Сепаратор MSR-MC обычно изготавливается (в зависимости от модели) с диаметрами подключения от 150 до 350 мм, с высотой от 220 до 400 мм и производительностью от 6 до 48 м3/ч; кроме того, мы можем приспособить размер и форму сепаратора к потребностям клиента.

Вдвойне эффективная сепарация

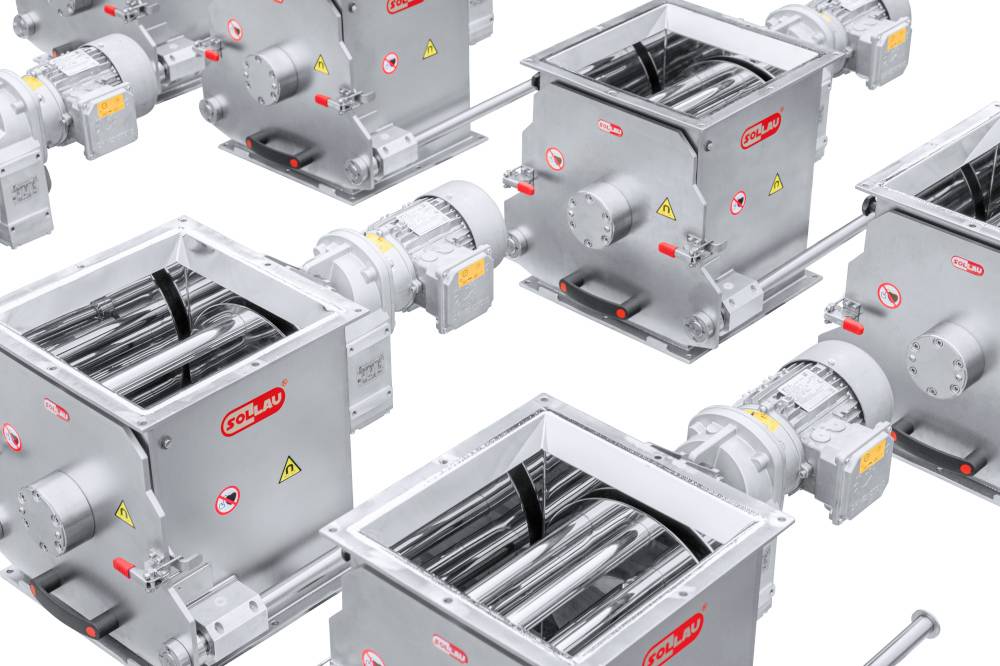

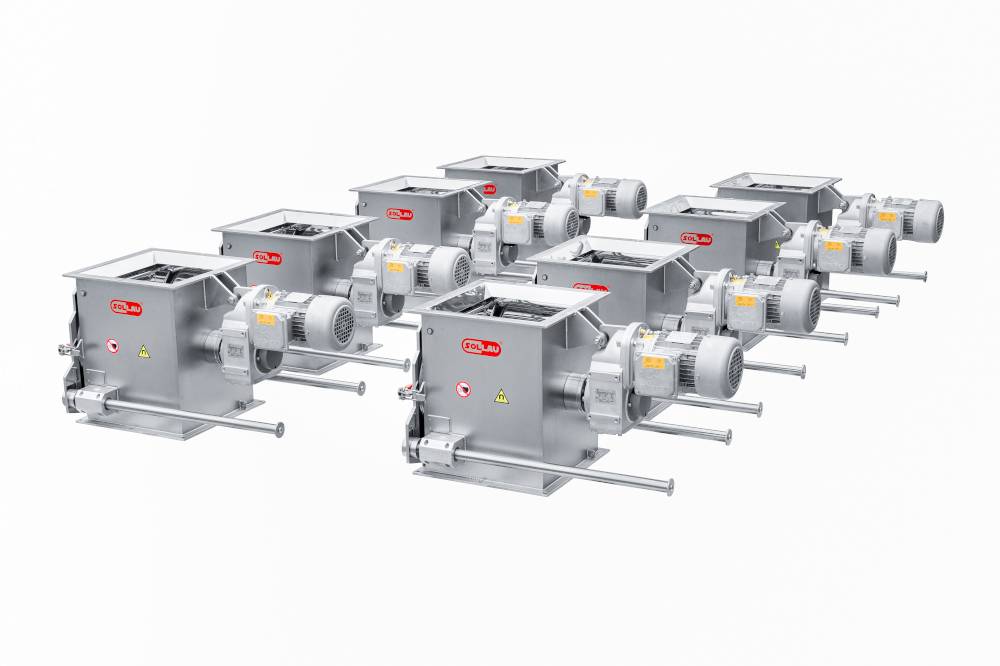

В случаях требующих особой чистоты обрабатываемого материала в конце процесса сепарации (например, в фармацевтической и пищевой промышленности), мы предлагаем использовать ротационные сепараторы, оснащенные двойной магнитной решеткой: на валу размещено внутреннее и внешнее неодимовое магнитное кольцо, и, таким образом, материал подвергается четырехкратной сепарации (по сравнению со статическим однорядным решётчатым сепаратором).

MSR-MC

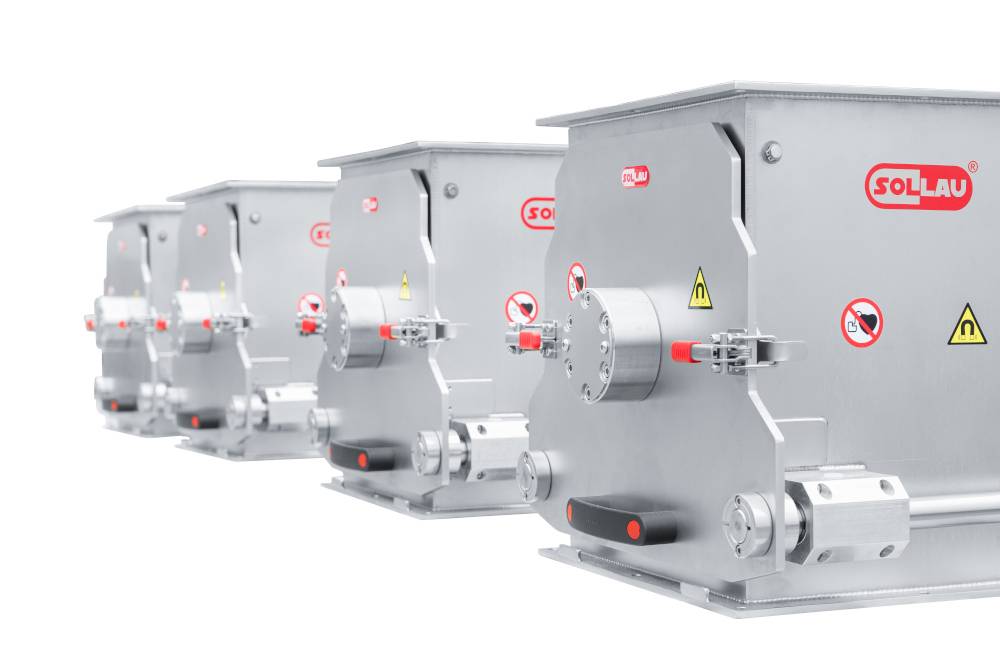

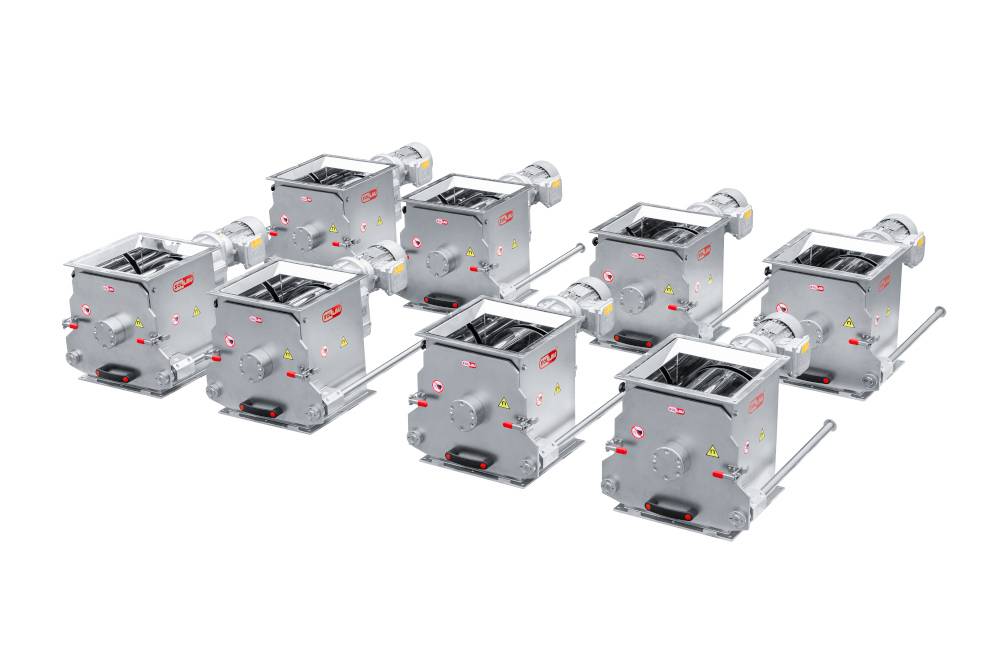

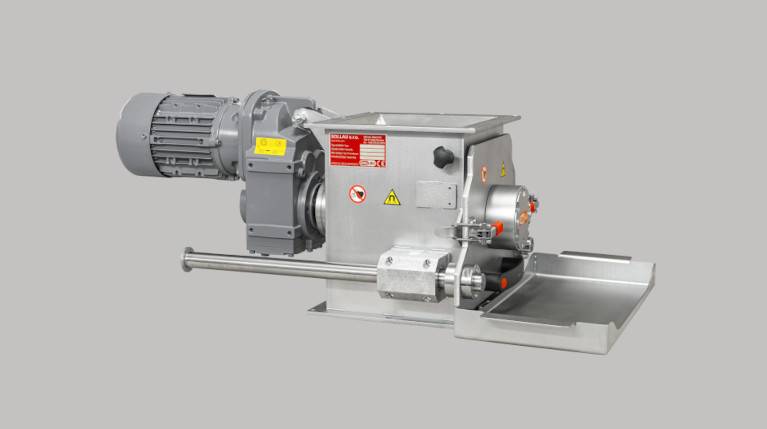

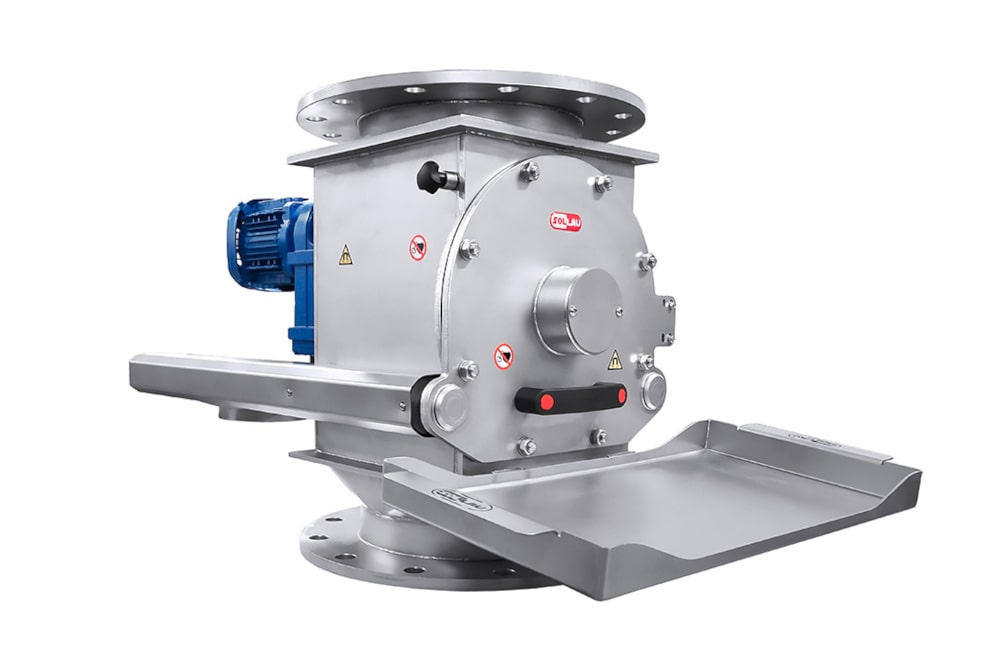

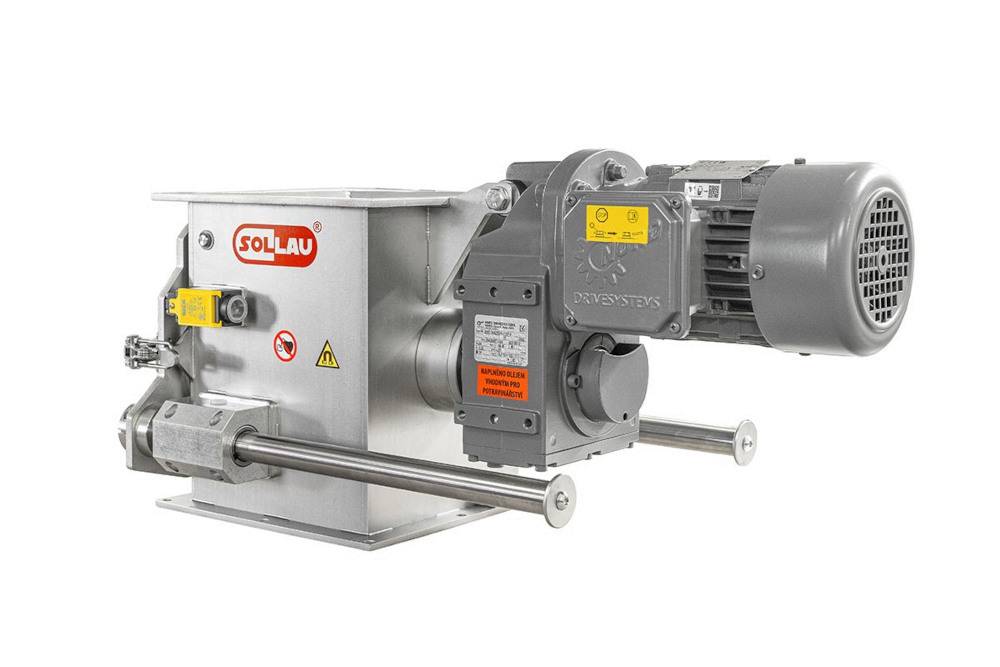

Уникальность технического решения этого стандартного ротационного железоотделителя заключается в системе выдвижных направляющих магнитной решетки. Магнитные решетки размещены на выдвижных направляющих рельсах, что значительно облегчает чистку сепаратора. Несмотря на значительный вес магнитных сердечников

Чистки сепаратора осуществляется в два приёма - сначала решётка выдвигается на направляющих рельсах в первое положение (т. е., решетка извлекается из сепаратора), а затем магнитные сердечники отводятся во второе положение (т. е., магнитные стержни извлекаются из защитной решетки), что приводит к автоматическому отпаданию ферромагнитных частиц, скопившихся на поверхности нержавеющих защитных трубок.

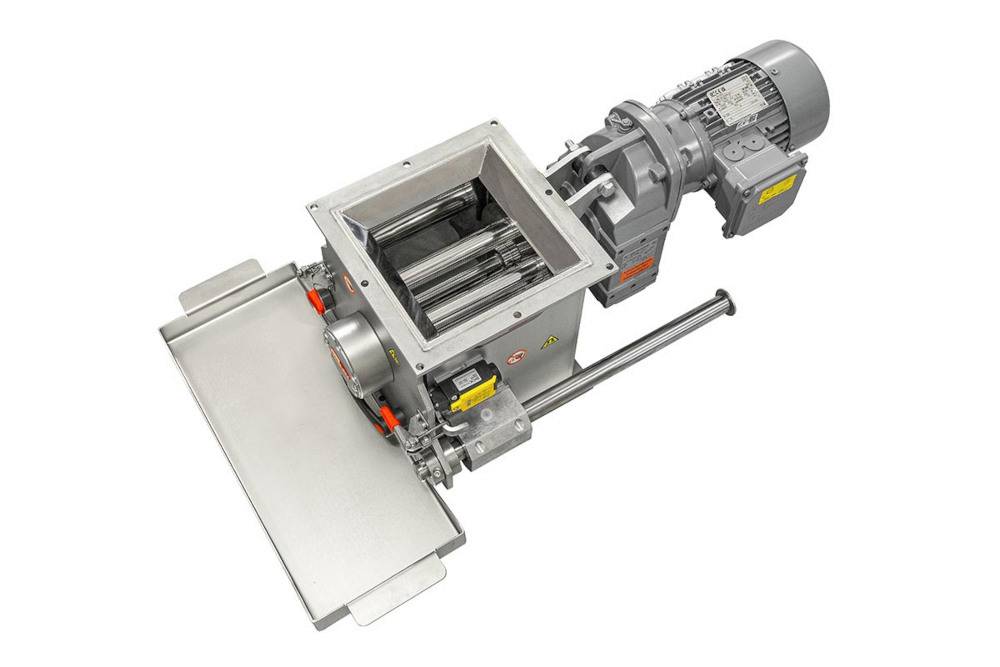

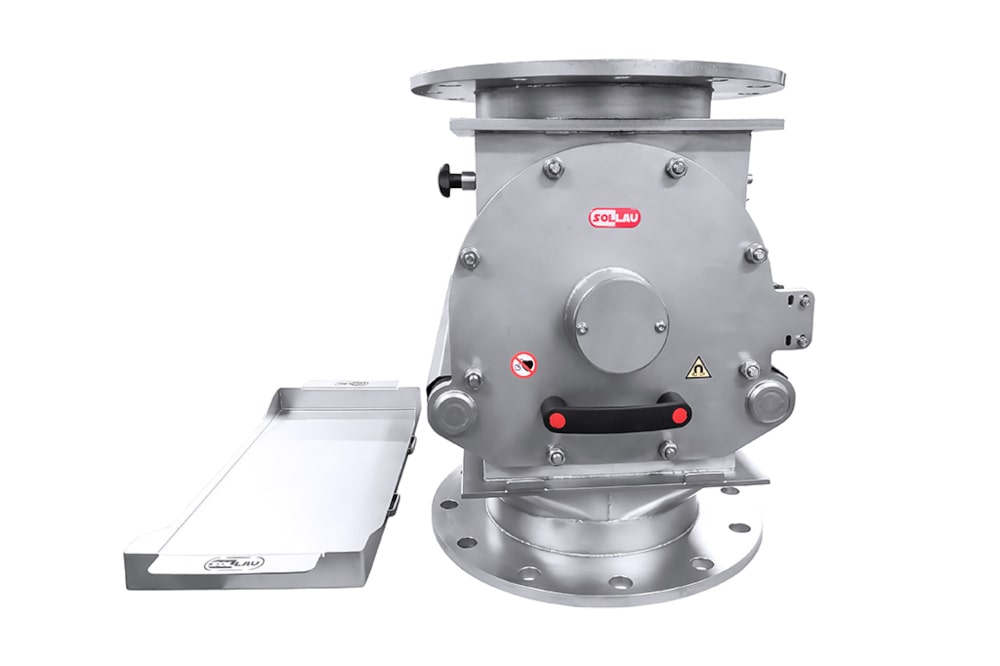

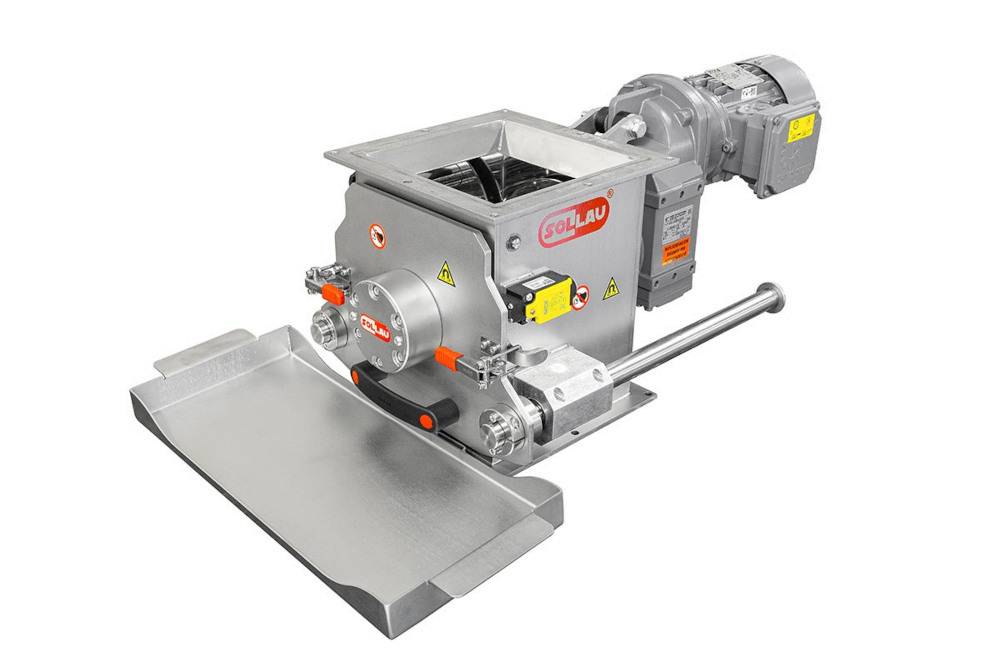

Под магнитной решеткой можно разместить контейнер (предоставляемый в комплекте с сепаратором), в который удобно собирается уловленный ферромагнитный материал при чистке сепаратора. благодаря тому, что магнитная решётка расположена на направляющих рельсах, она является неотъемлемой частью магнитного сепаратора и обращаться с ней (а также с магнитными стержнями) очень просто и удобно.

По особому запросу сепаратор также может быть оснащен клапаном для ручной остановки потока материала в сепаратор, предохранительным замком (механическим или электромагнитным) и прочими дополнительными элементами.

ПродуктМакс. производительность (м3/ч)
Максимальная производительность зависит от типа и свойств очищаемого материала.
Размер входа/выхода (мм)Карта данных (CZ)

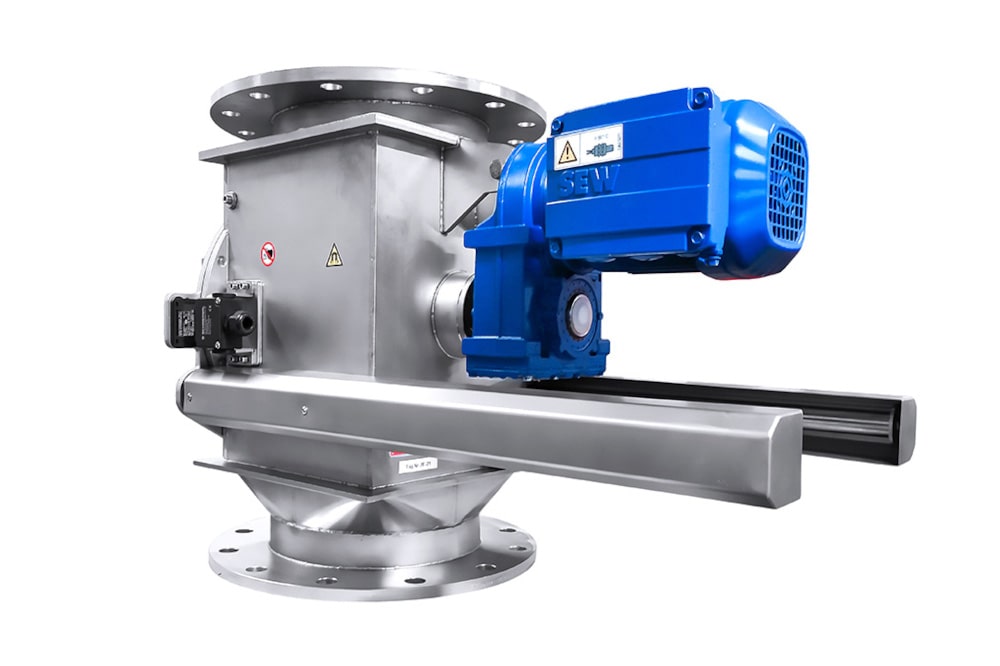

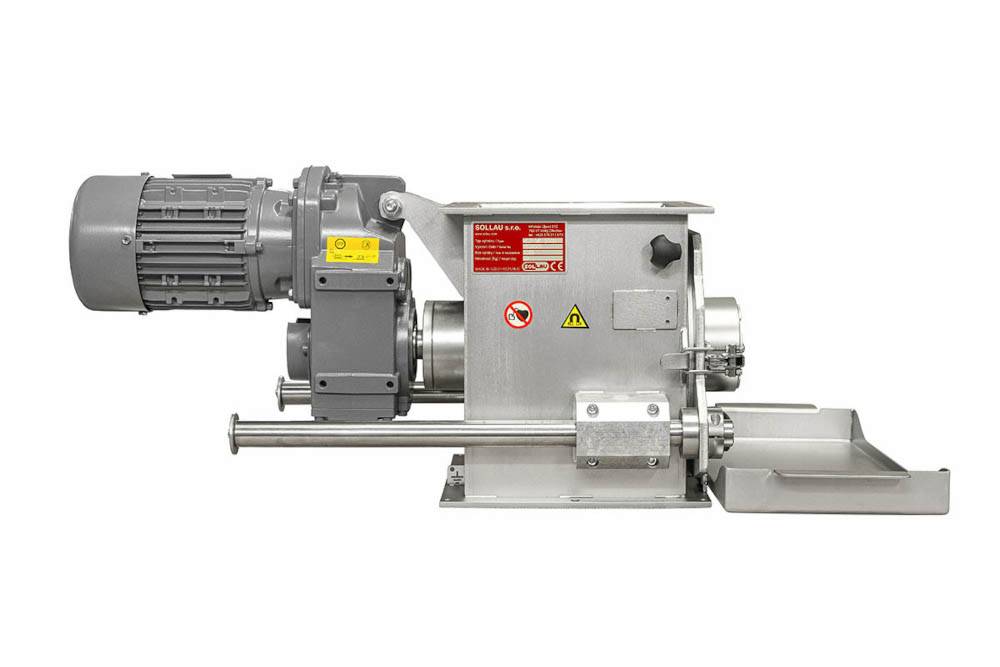

MSR-MC 150 N 6 150 x 150

показать PDF

MSR-MC 200 N 9 200 x 200

показать PDF

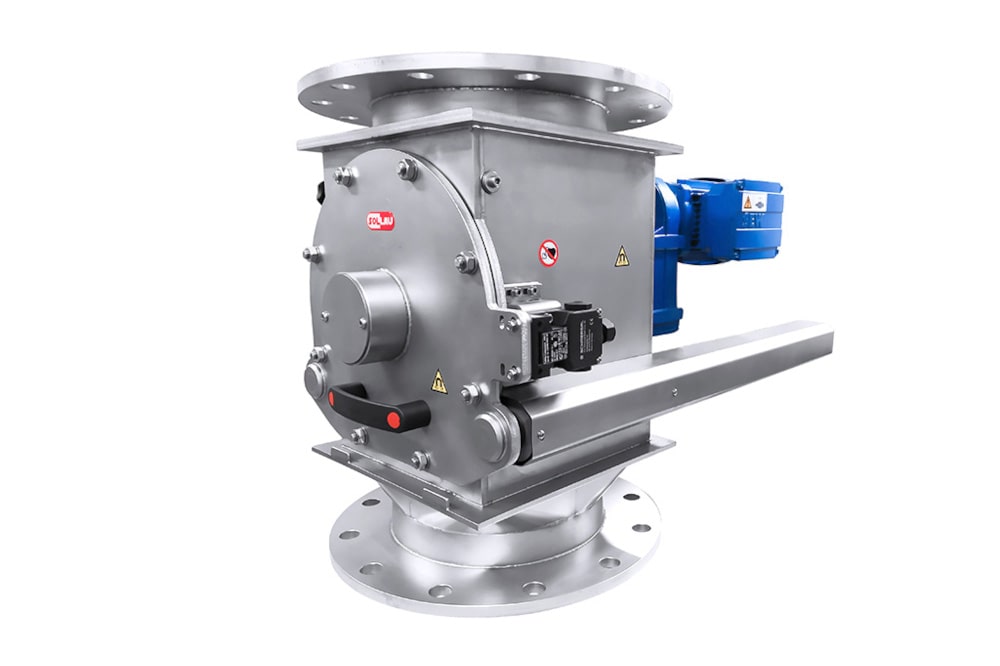

MSR-MC 250 N 15 250 x 250

показать PDF

MSR-MC 300/8 N 24 300 x 300

показать PDF

MSR-MC 300/12 N
Версия с одним внутренним и одним внешним магнитным кольцом.
18 300 x 300

показать PDF

MSR-MC EKO

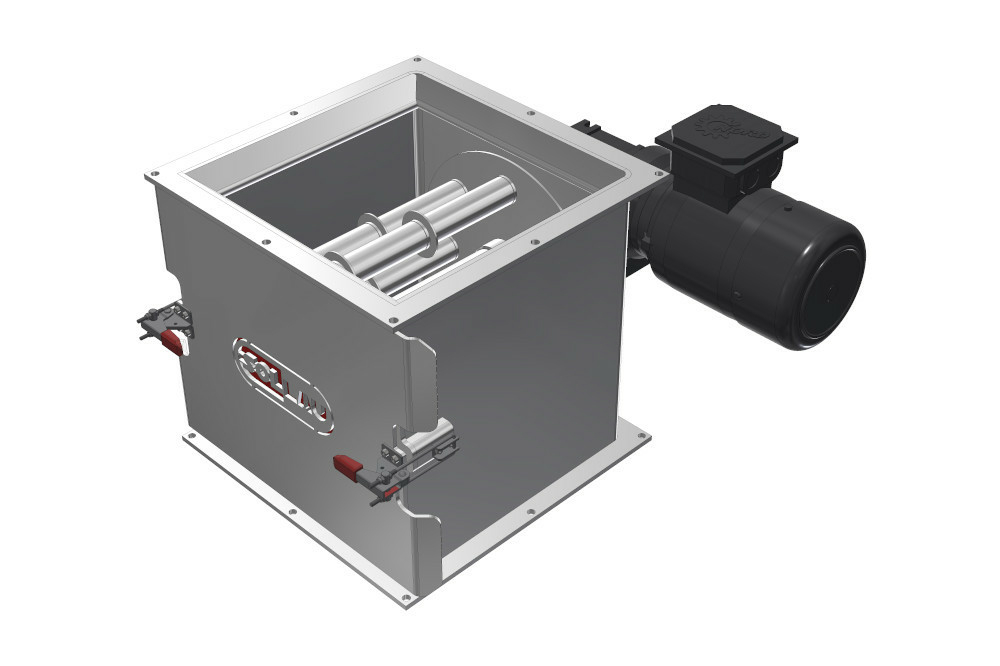

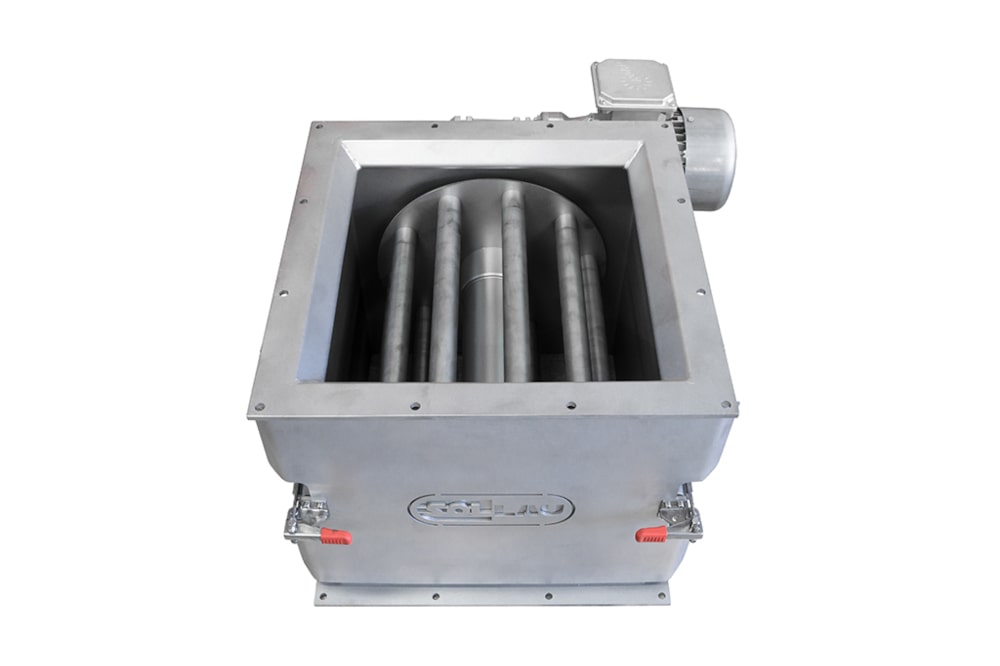

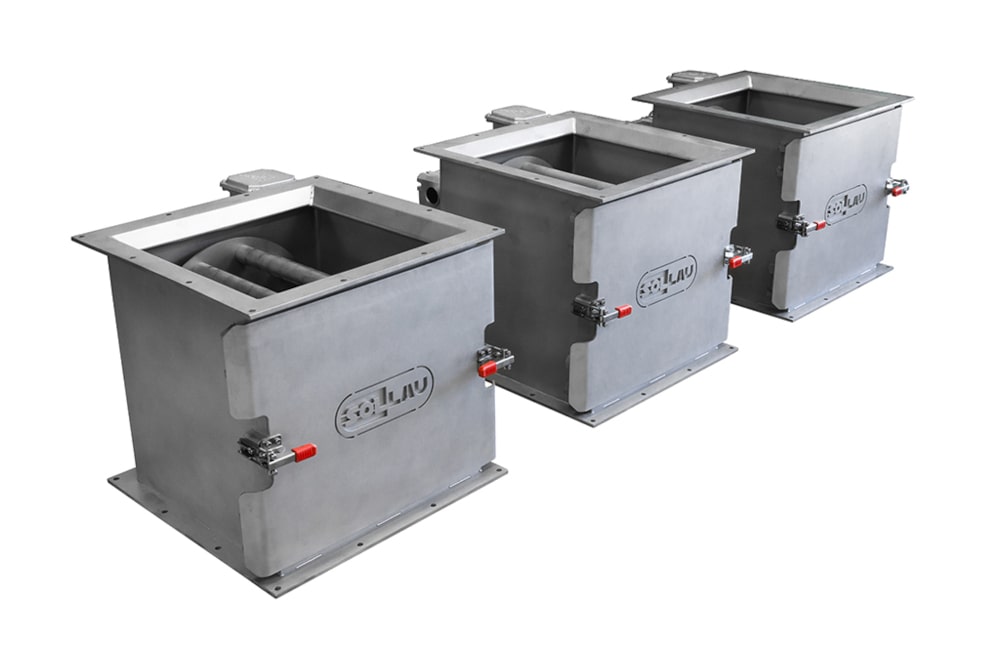

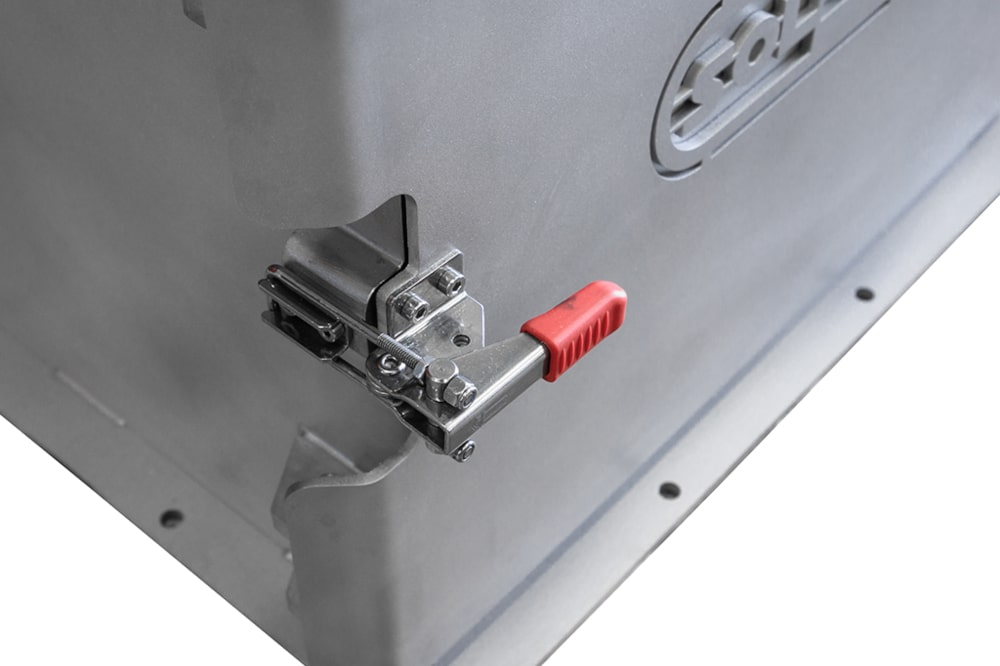

Магнитный ротационный сепаратор MSR-MC EKO является экономичной версией стандартного ротационного сепаратора MSR-MC. Данный сепаратор оснащен системой легкой чистки «трубка в трубке» и включает такие же мощные неодимовые магниты, как и стандартная версия сепаратора MSR-MC.

Цель разработки MSR-MC EKO - желание создать ротационный сепаратор для тех клиентов, которые не могут позволить себе стандартную версию по финансовым причинам или по причине его излишней комплексности, превышающей потребности производства. В данной модели сепаратора магнитные решетки не находятся на выдвижных рельсах, и, таким образом, обращение с магнитными сердечниками (особенно в случае сепаратора большого диаметра) несколько осложнено. Кроме того, к сепаратору не прилагается встроенный контейнер для улавливания захваченных ферромагнитных частиц, поскольку чистка решетки осуществляется без помощи выдвижных рельсов и проводится вне магнитного сепаратора.

ПродуктМакс. производительность (м3/ч)
Максимальная производительность зависит от типа и свойств очищаемого материала.
Velikost vstupu/výstupu (mm)Карта данных (CZ)
MSR-MC EKO 200 N 9 200 x 200

показать PDF

MSR-MC EKO 250 N 15 250 x 250

показать PDF

MSR-MC EKO 300/8 N 24 300 x 300

показать PDF

MSR-MC EKO 300/12 N
Версия с одним внутренним и одним внешним магнитным кольцом.
18 300 x 300

показать PDF

MSR-MC EKO 350/10 N 30 350 x 350

показать PDF

MSR-MC EKO 350/14
Версия с одним внутренним и одним внешним магнитным кольцом.
26 350 x 350

показать PDF

MSR-MC EKO (расширенная версия)

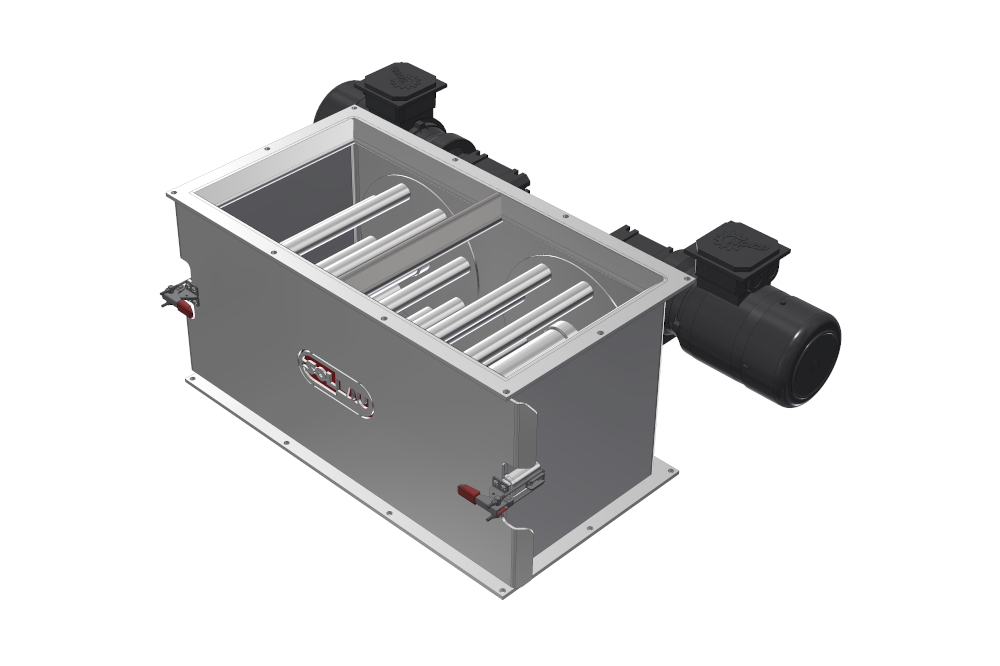

Экономичный дизайн MSR-MC EKO в специальной (расширенной) версии разработан для систем трубопроводов большой ширины и имеет два ротора, расположенных рядом, которые могут обеспечить магнитное покрытие входного отверстия шириной до 600 мм.

ПродуктМакс. производительность (м3/ч)
Максимальная производительность зависит от типа и свойств очищаемого материала.
Величина входа/выхода (мм) Карта данных (CZ)
MSR-MC EKO 400x200 N 18 400 x 200

показать PDF

MSR-MC EKO 500x250 N 30 500 x 250

показать PDF

MSR-MC EKO 600x300/16 N 48 600 x 300

показать PDF

MSR-MC EKO 600x300/24 N
Версия с одним внутренним и одним внешним магнитным кольцом.
36 600 x 300

показать PDF
