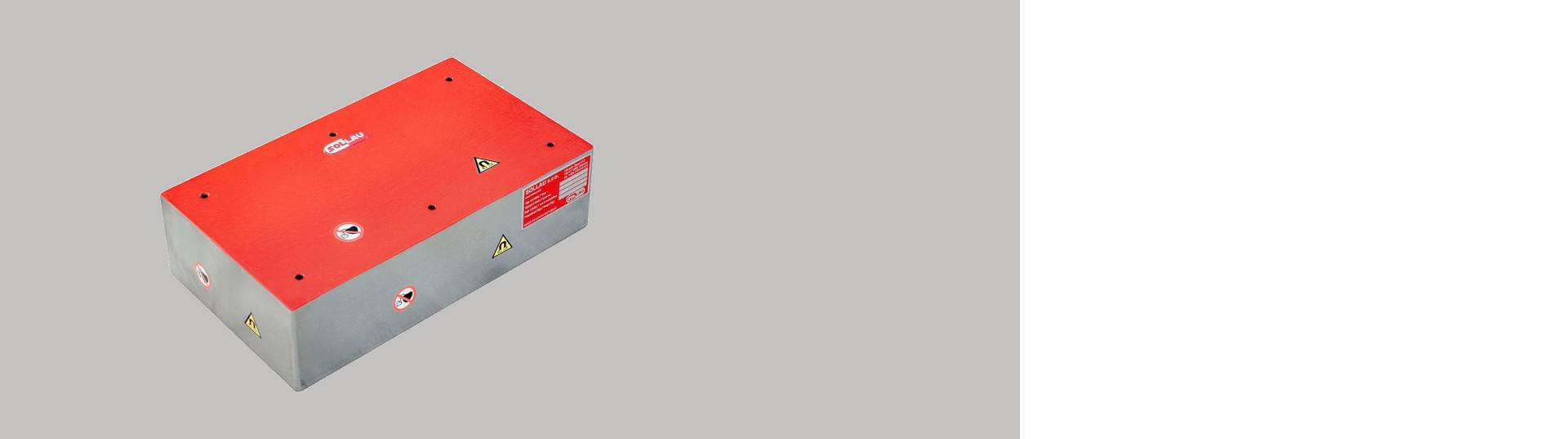

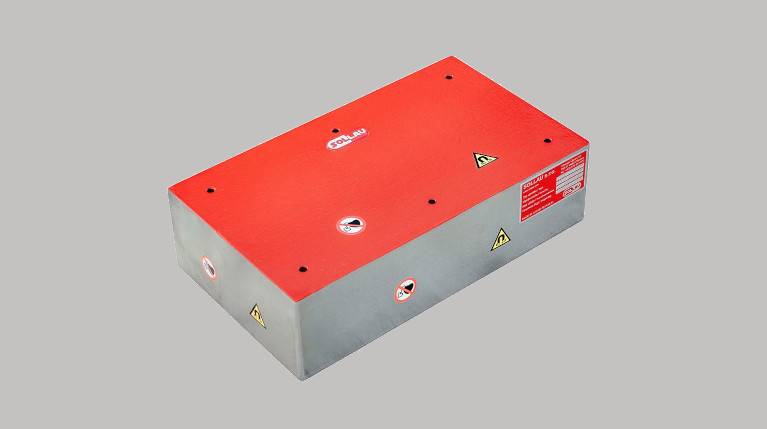

Пластинчатый железоотделитель MS-MC-B
Пластинчатый железоотделитель является одним из простейших магнитных сепараторов, отличающихся при этом высоким качеством сепарации. Находит применение во всех случаях, когда необходимо удалить ферромагнитные примеси из сыпучего материала для защиты последующего технологического оборудования или повышения чистоты сепарируемого материала. Магнитную пластину мы оснащаем ферритовыми или неодимовыми магнитами.
Выгодная цена и простота установки делают ее одним из самых универсальных магнитных сепараторов.
Установка пластинчатого железоотделителя
Установка магнитной пластины очень проста. На обратной стороне магнитной плиты имеется несколько резьб M8 (4–8 в зависимости от размера плиты), что позволяет быстро установить ее в нужном месте.

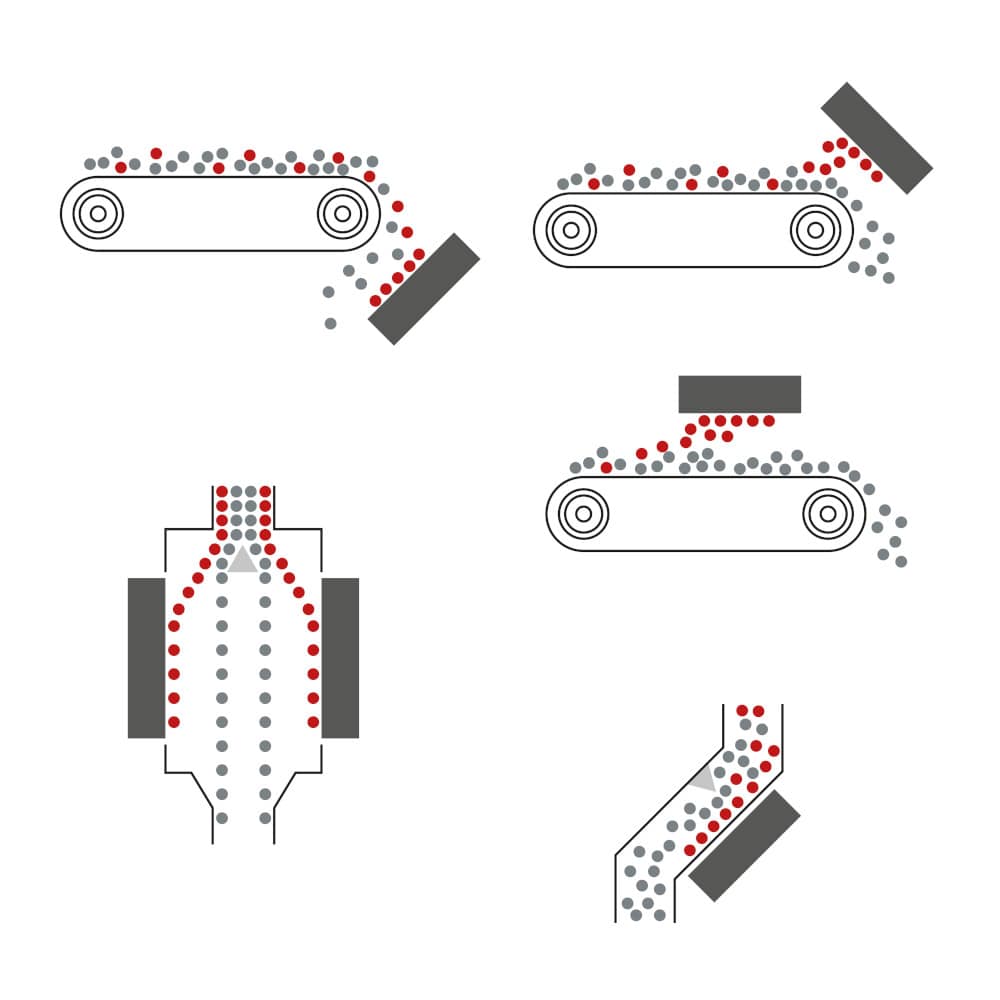

Чаще всего магнитные пластины устанавливаются:
- над конвейером (поперечно над конвейером либо параллельно полотну в месте пересыпки на конце полотна конвейера)
- под конвейером – в качестве плита для спуска
- в вертикальных и наклонных трубопроводах
Основным преимуществом пластинчатых магнитных железоотделителей является именно вариативность их использования и простота установки, поэтому вы можете легко создать магнитный сепаратор в соответствии со своими требованиями.
Очистка
Очистка от удерживаемых примесей производится вручную после остановки подачи продукта. Рекомендуем выполнять эту процедуру регулярно – большое количество удерживаемых магнитных включений снижает эффективность магнитного сепаратора.
Оформить заказ в интернет-магазине легко
Пластинчатый магнитный железоотделитель выпускается шириной 210 и 310 мм, длиной 210–1010 мм. Высота магнитной плиты составляет 100 мм.
По запросу можем изготовить магнитную пластину любых размеров.
Эти магнитные пластины оснащены ферритовыми магнитами, которых достаточно для подавляющего большинства случаев применения. Если требования к сепарации более строгие (например, меньший размер ферромагнитных примесей), мы можем оснастить плиту и самыми сильными неодимовыми магнитами. Просим обращаться к нам с запросом – будем рады подготовить для вас ценовое предложение!
SOLLAU – наши изделия сваривают настоящие профессионалы!
Сертификаты компании SOLLAU:
Разрешение на сварку оборудования, работающего под давлением, в соответствии с PED 2014/68/EU
Сертификация в соответствии с EN-ISO 3834-2, EN 1090-2, EN 13480-1 – 13480-5, EN 13445-1 – EN 13445-5

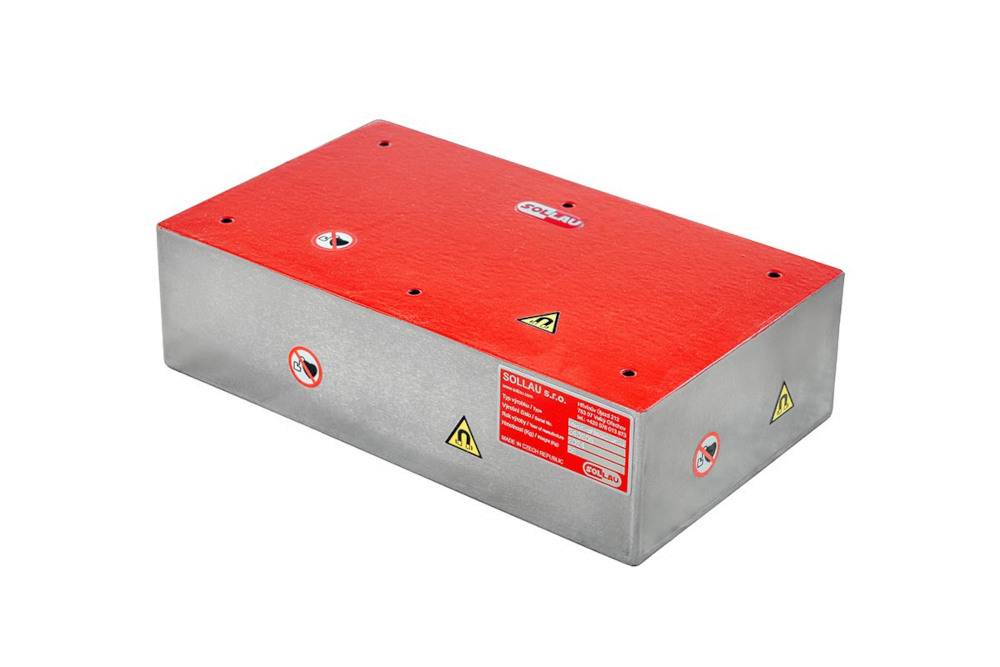

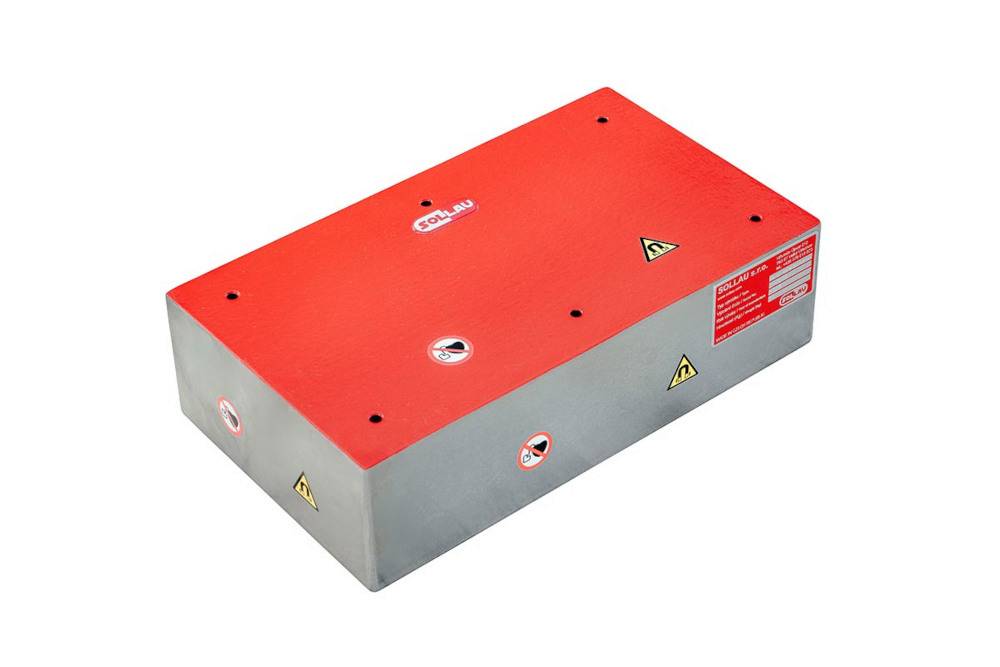

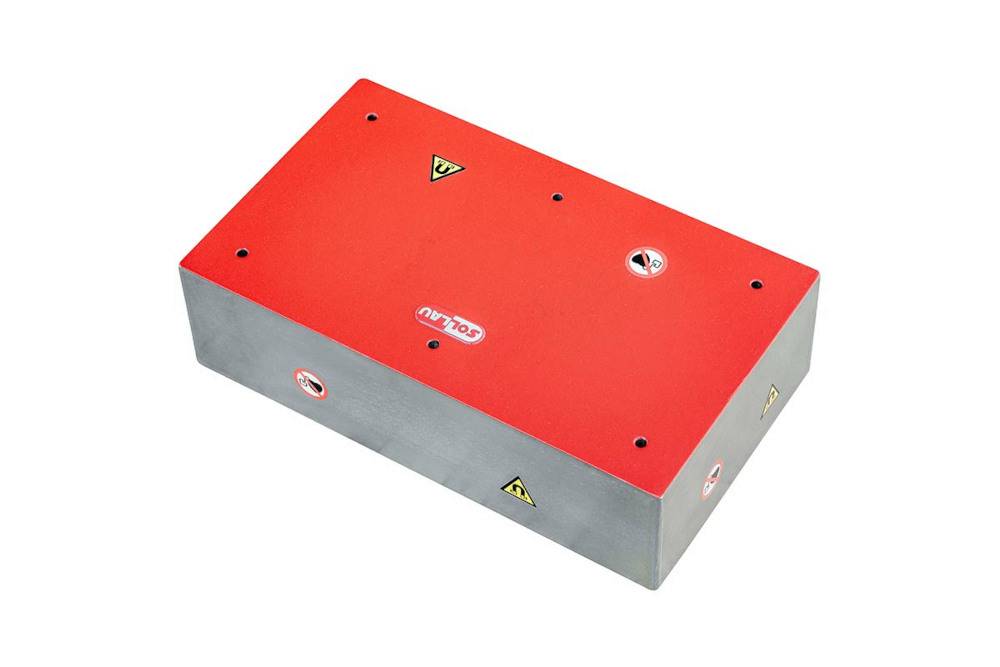

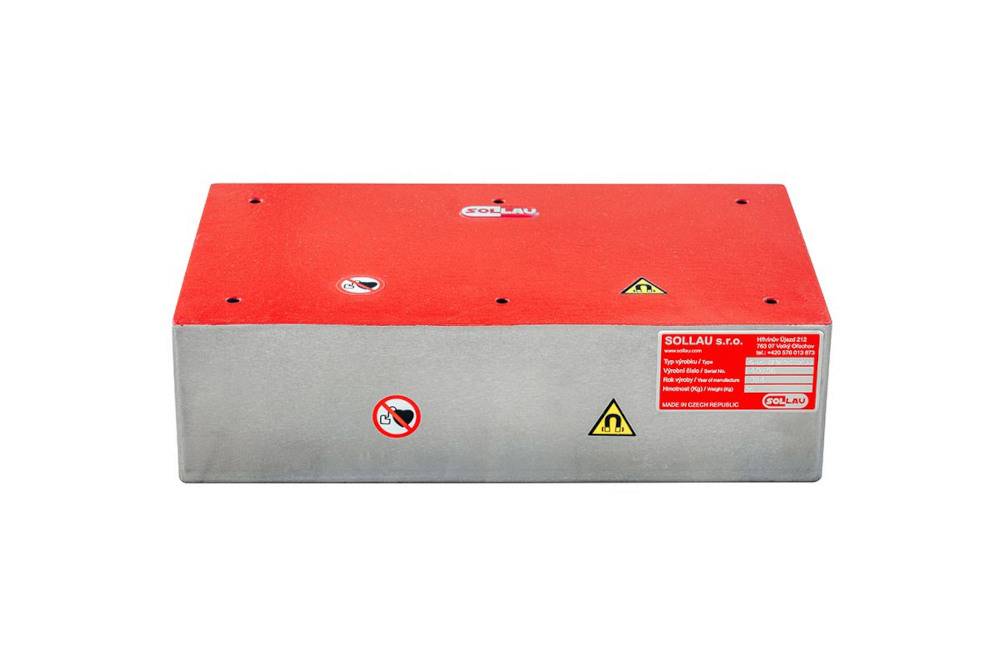

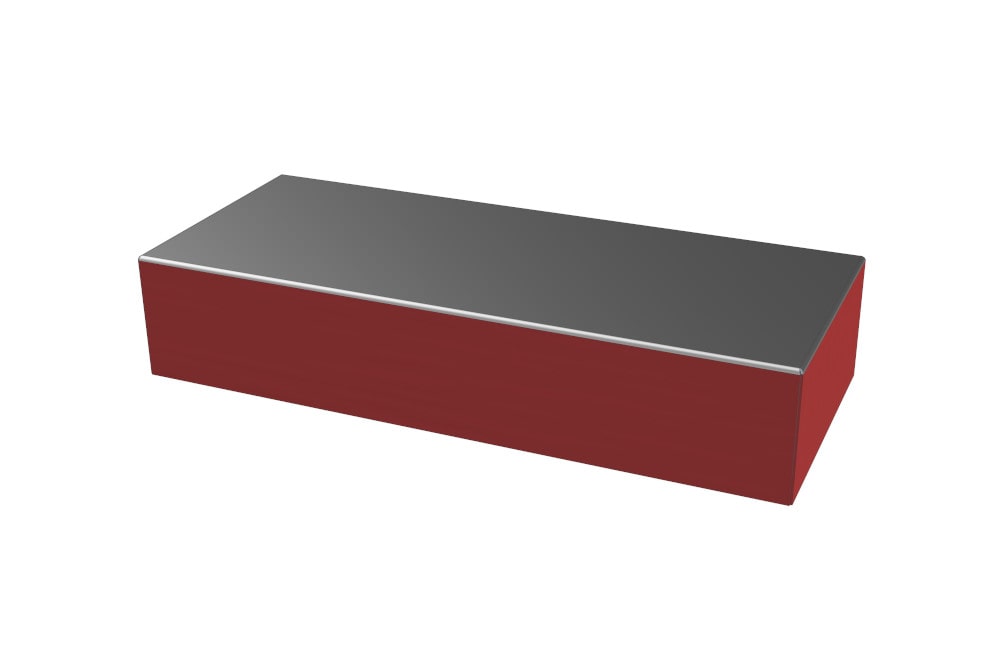

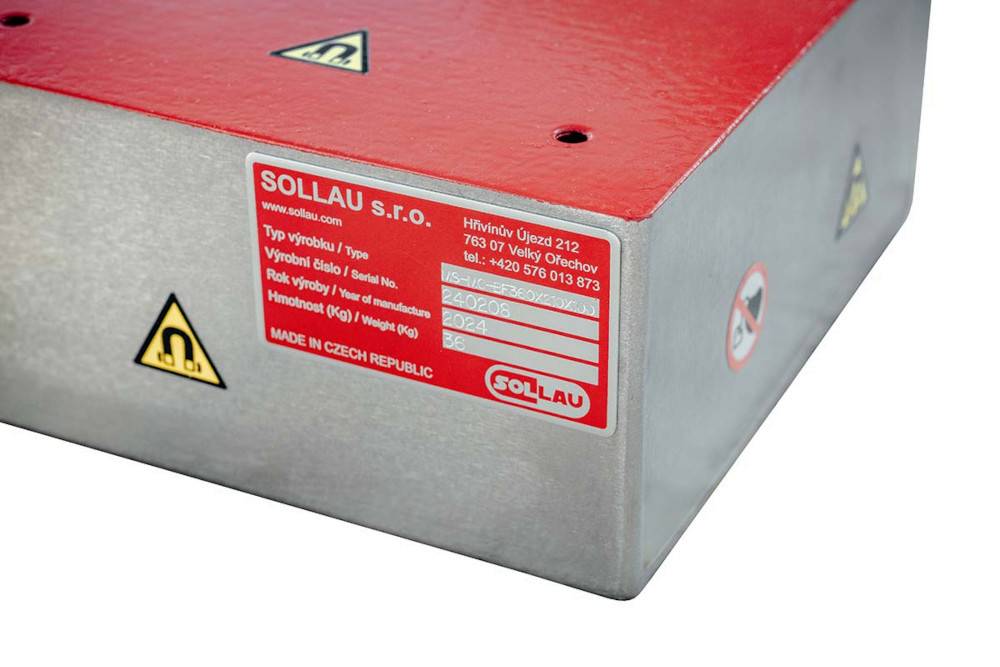

MS-MC-BF 210
- Ферритовые магниты
- Легкая установка
- Глубина извлечения до 120 мм
- Магнитная индукция 2 800 Гс
| Продукт | Размеры (мм) | Макс. рекомендуемая высота установки (мм) | Карта данных (EN) | ||
|---|---|---|---|---|---|
| Длина | Ширина | Высота | |||
| MS-MC-BF 210x210x100 | 210 | 210 | 100 | 120 | показать PDF |
| MS-MC-BF 260x210x100 | 260 | 210 | 100 | 120 | показать PDF |
| MS-MC-BF 310x210x100 | 310 | 210 | 100 | 120 | показать PDF |
| MS-MC-BF 360x210x100 | 360 | 210 | 100 | 120 | показать PDF |
| MS-MC-BF 410x210x100 | 410 | 210 | 100 | 120 | показать PDF |
| MS-MC-BF 460x210x100 | 460 | 210 | 100 | 120 | показать PDF |
| MS-MC-BF 510x210x100 | 510 | 210 | 100 | 120 | показать PDF |
| MS-MC-BF 610x210x100 | 610 | 210 | 100 | 120 | показать PDF |
| MS-MC-BF 710x210x100 | 710 | 210 | 100 | 120 | показать PDF |
| MS-MC-BF 810x210x100 | 810 | 210 | 100 | 120 | показать PDF |
| MS-MC-BF 910x210x100 | 910 | 210 | 100 | 120 | показать PDF |
| MS-MC-BF 1010x210x100 | 1010 | 210 | 100 | 120 | показать PDF |
Некоторые изделия из этого модельного ряда доступны для немедленной отгрузки. Предложение магнитных сепараторов, имеющихся в наличии, мы постоянно расширяем, что гарантирует их немедленную поставку. Информацию о текущей доступности можно получить у нашего дилера.

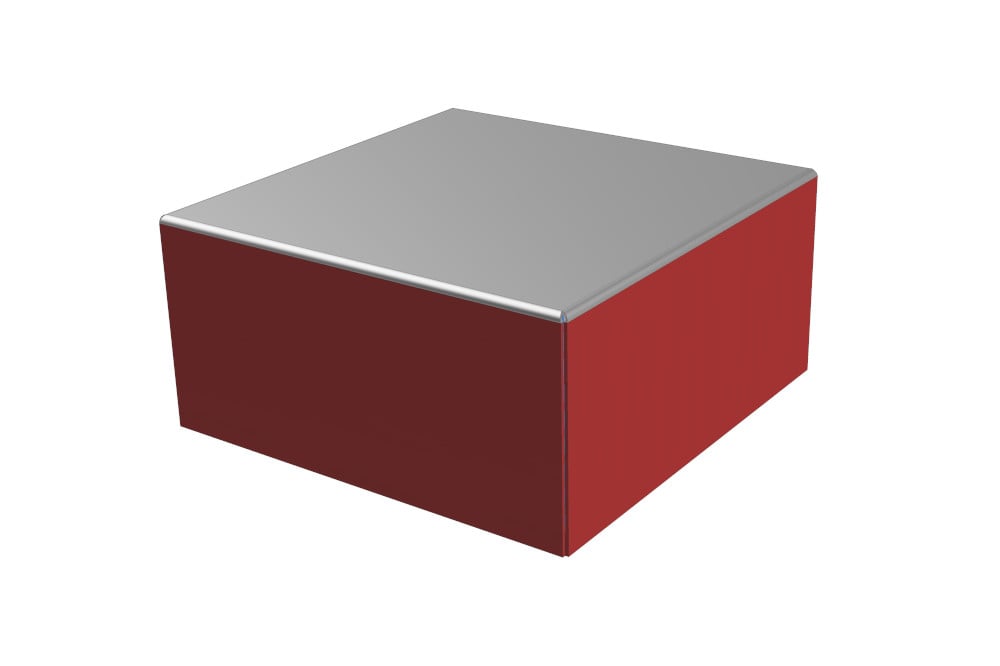

MS-MC-BF 310
- Ферритовые магниты
- Легкая установка
- Глубина извлечения до 150 мм
- Магнитная индукция 2 800 Гс
| Продукт | Размеры (мм) | Макс. рекомендуемая высота установки (мм) | Карта данных (EN) | ||
|---|---|---|---|---|---|
| Длина | Ширина | Высота | |||
| MS-MC-BF 260x310x100 | 260 | 310 | 100 | 150 | показать PDF |
| MS-MC-BF 310x310x100 | 310 | 310 | 100 | 150 | показать PDF |
| MS-MC-BF 360x310x100 | 360 | 310 | 100 | 150 | показать PDF |
| MS-MC-BF 410x310x100 | 410 | 310 | 100 | 150 | показать PDF |
| MS-MC-BF 460x310x100 | 460 | 310 | 100 | 150 | показать PDF |
| MS-MC-BF 510x310x100 | 510 | 310 | 100 | 150 | показать PDF |
| MS-MC-BF 610x310x100 | 610 | 310 | 100 | 150 | показать PDF |
| MS-MC-BF 810x310x100 | 810 | 310 | 100 | 150 | показать PDF |
| MS-MC-BF 1010x310x100 | 1010 | 310 | 100 | 150 | показать PDF |
Некоторые изделия из этого модельного ряда доступны для немедленной отгрузки. Предложение магнитных сепараторов, имеющихся в наличии, мы постоянно расширяем, что гарантирует их немедленную поставку. Информацию о текущей доступности можно получить у нашего дилера.
MS-MC-BN
- Очень сильные неодимовые магниты
- Легкая установка
- Глубина извлечения до 190 мм
- Магнитная индукция 5 000 Гс
| Продукт | Размеры (kg) | Диаметр входа/выхода (мм) | Datová karta |
|---|---|---|---|
| MS-MC-K 200x200 N | 21 | 200 x 200 | показать PDF |
| MS-MC-K 300x200 N | 26 | 300 x 200 | показать PDF |
| MS-MC-K 400x250 N | 43 | 400 x 250 | показать PDF |
| MS-MC-K 500x250 N | 52 | 500 x 250 | показать PDF |
| MS-MC-K 600x300 N | 69 | 600 x 300 | показать PDF |
MS-MC-B рассчитан на гибкий монтаж без привлечения специализированных служб. Чаще всего его устанавливают над конвейером (непосредственно над лентой или над концевым барабаном), под конвейером в качестве скользящей плиты, а также в вертикальные или наклонные трубопроводы. На задней стороне магнитной плиты предусмотрены резьбовые отверстия M8 (от 4 до 8 в зависимости от типоразмера), что позволяет выполнить монтаж собственными силами без труда.
MS-MC-B выпускается в трёх исполнениях: феррит MS-MC-BF шириной 210 мм (2 800 Гс, макс. высота установки 120 мм), феррит MS-MC-BF шириной 310 мм (2 800 Гс, макс. высота установки 150 мм) и неодим MS-MC-BN (5 000 Гс, макс. высота установки 190 мм). Ферритовое исполнение покрывает подавляющее большинство типовых задач; неодимовое рекомендуем там, где предъявляются повышенные требования к сепарации — например, при необходимости улавливания мелких ферромагнитных частиц.
Уловленные металлические частицы удаляются вручную. Рекомендуем регулярную чистку — обильное скопление металла на поверхности плиты снижает эффективность магнитного сепаратора. Периодичность чистки следует устанавливать исходя из степени загрязнённости конкретного производства.
MS-MC-B предназначен для сыпучих материалов с абразивными или плохо проницаемыми свойствами, где необходимо улавливать ферромагнитные загрязнения для защиты последующего оборудования или повышения чистоты конечного продукта. Область применения: пищевая промышленность, производство кормов, фармацевтика, химическая, керамическая и деревообрабатывающая отрасли, а также любые другие производства, где сепарация не должна ограничивать поток материала.
MS-MC-B поставляется в стандартных значениях ширины 210 и 310 мм и длин от 210 до 1 010 мм; высота плиты составляет 100 мм. Отдельные типоразмеры имеются в наличии на складе для немедленной отгрузки — уточните актуальное наличие у нашего менеджера. По запросу изготовим плитный магнит любых размеров; его также можно заказать напрямую в нашем интернет-магазине.
При реализации сложных проектов мы выезжаем на объект, производим замеры и предлагаем оптимальную конфигурацию; монтаж, пусконаладочные работы и обучение персонала входят в поставку. На протяжении всего срока эксплуатации мы обеспечиваем авторизованное сервисное обслуживание. Испытания вашего материала проводим бесплатно; результаты предоставляем в течение 3 рабочих дней.
