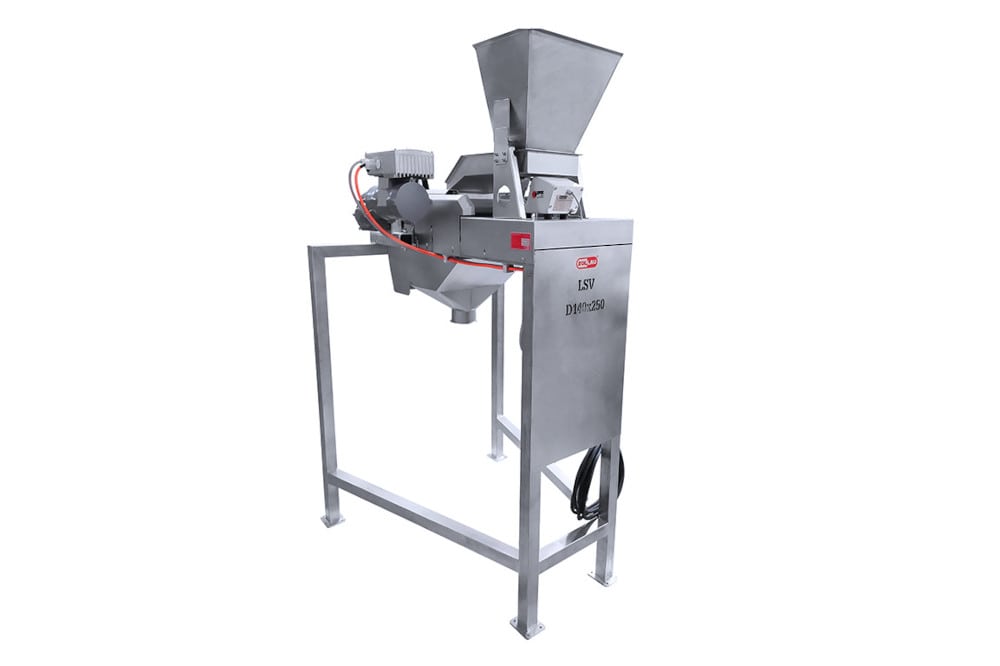

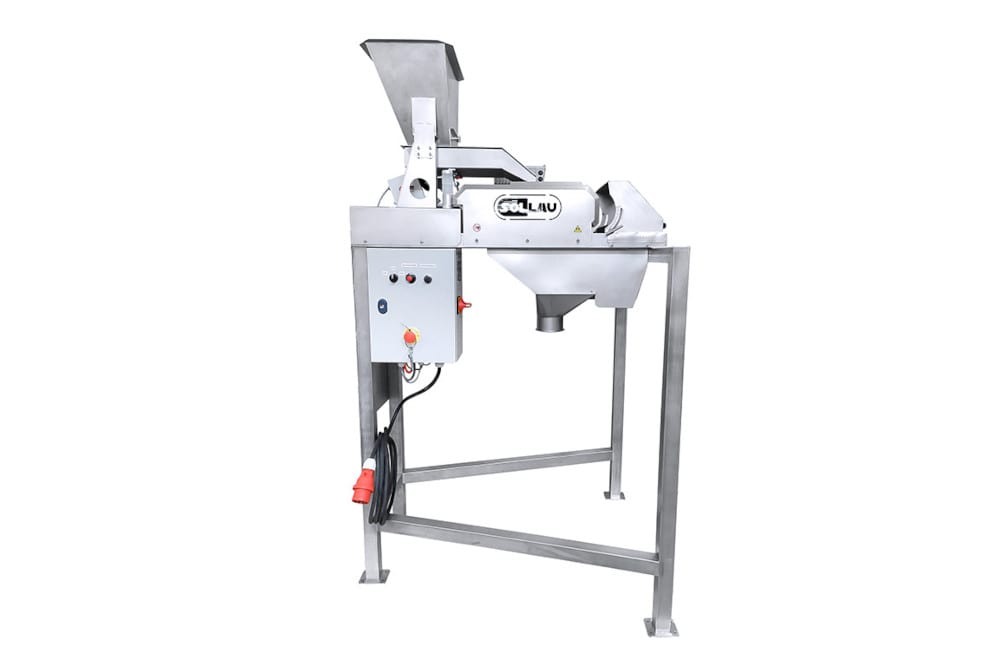

Лабораторный высокоградиентный магнитный сепаратор LSV
Лабораторный высокоградиентный магнитный сепаратор LSV, оснащенный сверхсильным магнитным валом, представляет собой уменьшенную и полностью функционирующую версию многоступенчатого магнитного вала. Он используется для непрерывного и автоматического разделения очень мелких (около 30 микронов) и слабомагнитных частиц (например, магнитной нержавеющей стали или некоторых типов парамагнитных минералов) в лабораторных условиях.

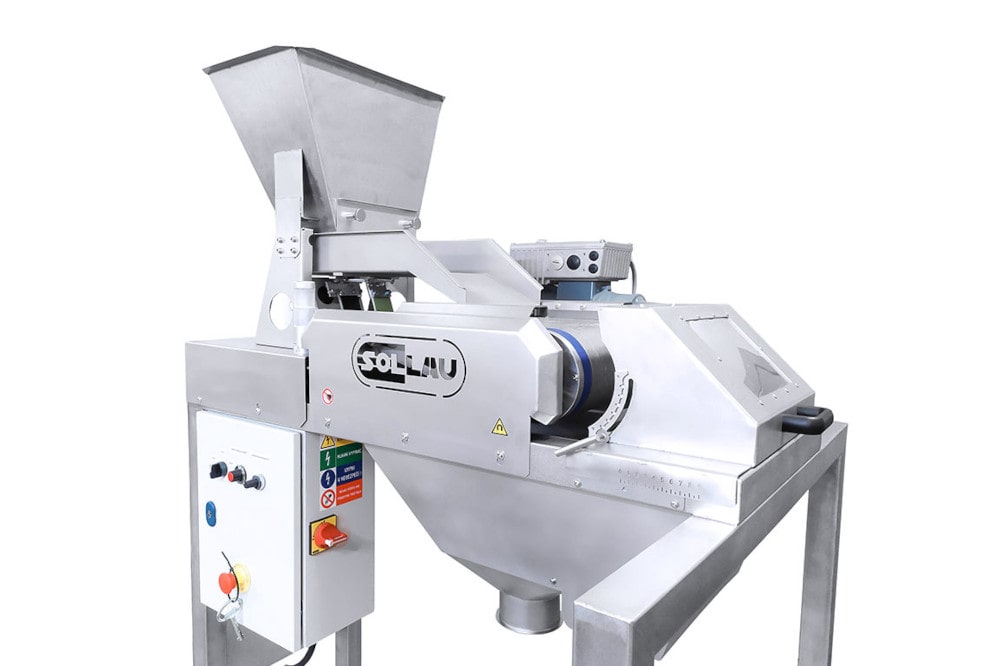

Конструкция лабораторного сепаратора

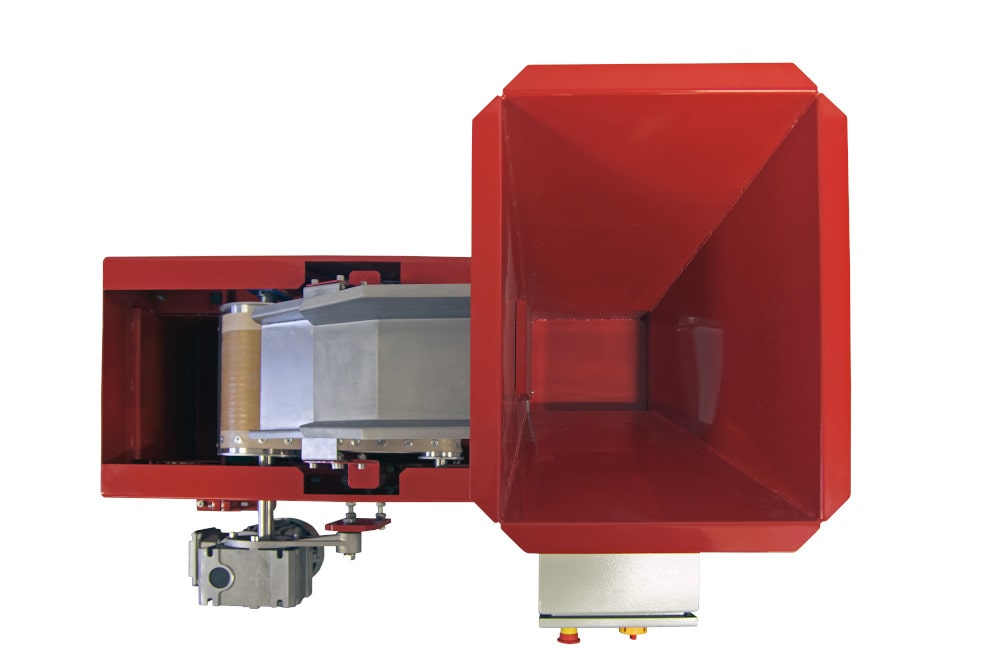

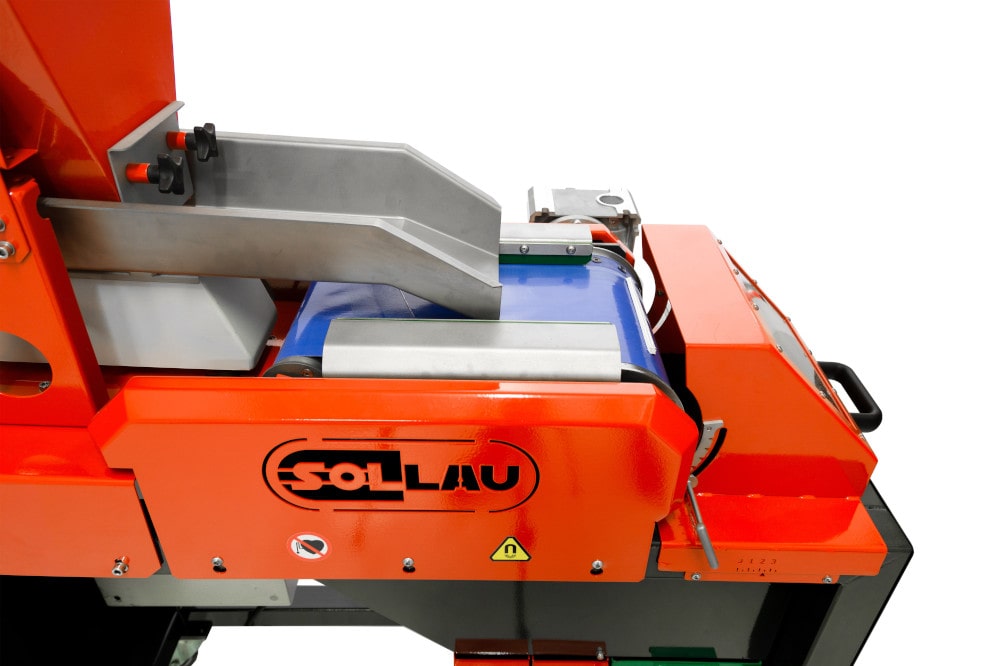

Этот чрезвычайно мощный, но при этом компактный и модульный магнитный сепаратор, состоит из вибрационного питателя, подающего материал, и двух роликов. Один ролик является ведущим и магнитным (с возможностью регулировать скорость вращения в соответствии с характером очищаемого материала и потребностями производства), а второй – ведомым и немагнитным. Валы соединены очень тонкой, но чрезвычайно износостойкой конвейерной лентой из кевлара или стеклотефлона (по требованию доступен антиадгезионный вариант ленты). Уровень магнитного поля магнитного вала достигает 10 мм в высоту, поэтому рекомендуется, чтобы высота материала, транспортируемого на конвейерном полотне, не превышала 5 мм (для достижения максимальной эффективности мы рекомендуем не превышать высоту 2 мм).
Как работает лабораторный магнитный сепаратор?
Из вибрационного питателя, в котором происходит разрыхление загрязнённого материала, сыпучий продукт падает на конвейерное полотно; при этом ферромагнитные включения захватываются магнитным полем вала и выносятся за пределы его оси, в специальный разгрузочный контейнер для ферромагнитных примесей. Под воздействием силы притяжения очищенный материал (немагнетические частицы) падает в контейнер для очищенного материала, размещённый под ведущим валом.

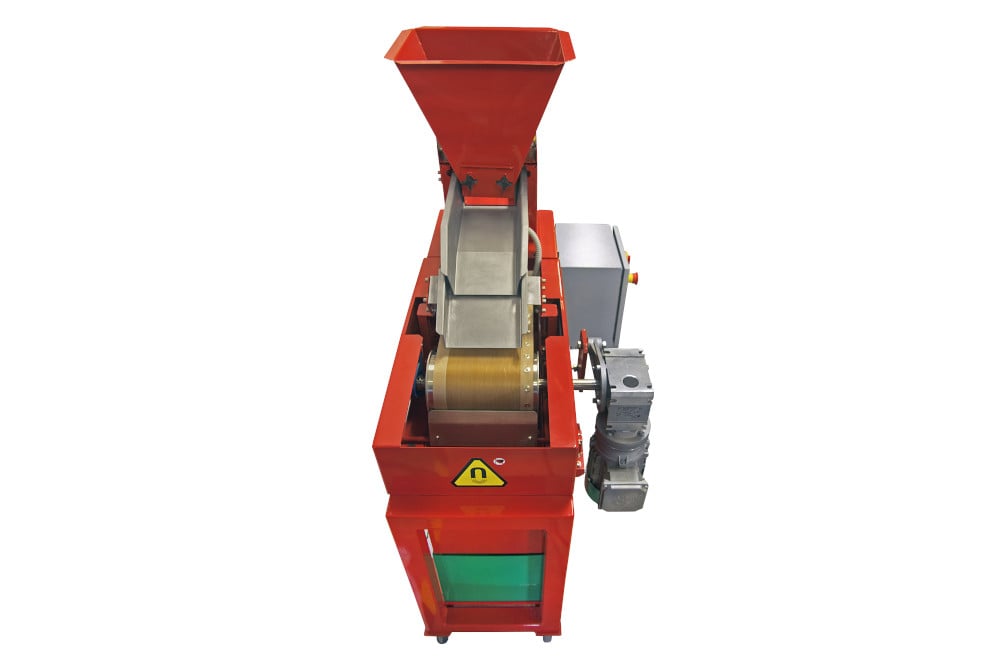

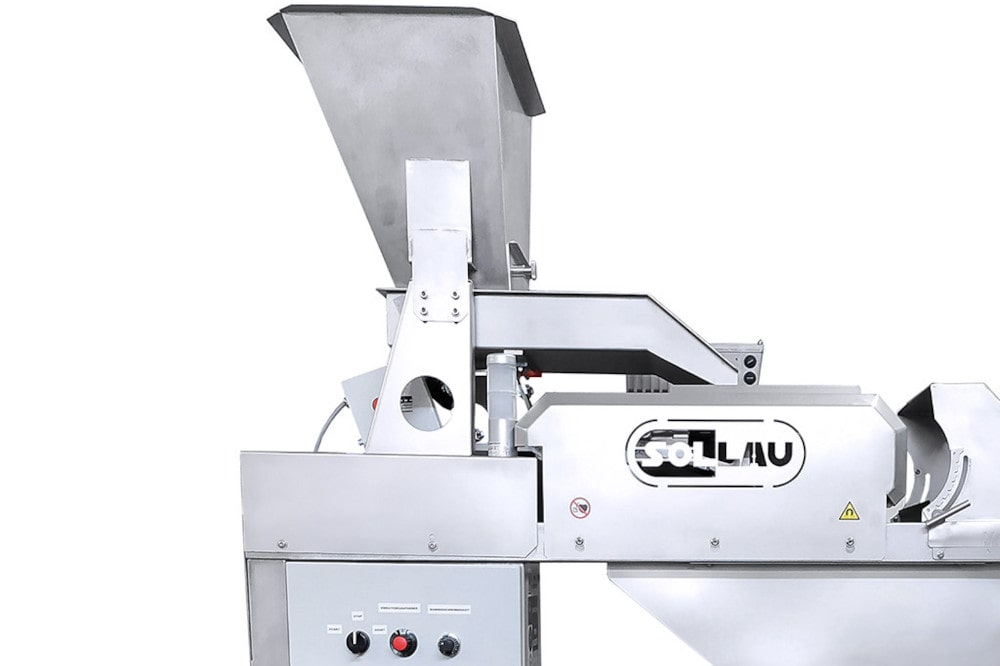

Неотъемлемой частью этого особого магнитного сепаратора является встроенная загрузочная воронка с вибрационным питателем, размеры которого точно соответствуют ширине конвейерной ленты. С помощью регулятора вибрации можно предварительно установить оптимальную дозировку материала на конвейер. Валковый магнитный сепаратор LSV оснащён устройством, позволяющим легко регулировать натяжение полотна конвейера для достижения оптимального результата. Кроме того, мотор ведущего вала снабжён преобразователем скорости, что позволяет регулировать скорость движения конвейерного полотна по мере необходимости.
Лабораторный сепаратор магнитный роликовый предназначен для наиболее требовательных клиентов и способен уловить даже самые мелкие ферромагнитные примеси. В случае использования тонкого конвейерного полотна, изготовленного из кевлара или стеклотефлона, максимальный размер частиц, соприкасающихся с сепаратором, не должен превышать 5 мм, так как более крупные частицы могут повредить тонкое полотно конвейера. При сепарации крупных металлических фракций желательно использовать более плотные конвейерные полотна, что, однако, приведёт к снижению магнетической эффективности сепаратора.
Преимущества лабораторного сепаратора
Благодаря высокому качеству материалов, использованных при производстве магнитного вала (комплект чрезвычайно мощных неодимовых магнитов NdFeB в комбинации со специальными стальными подкладками, очень тонкое кевларовое или стеклотефлоновое конвейерное полотно с высокой износостойкостью и т. д.), индукция магнитного поля сепаратора LSV достигает 11 000 гауссов, чем, до настоящего момента могли похвастаться лишь электромагнитные сепараторы. Следует отметить, что для захвата мелких ферромагнитных частиц магнитным валом важна не столько величина индукции магнитного поля, сколько густота магнитных полюсов. Если расстояние между магнитными полюсами слишком велико (с целью получения максимальной магнитной индукции), то генерируемое сильное магнитное поле непригодно для захватывания мелких нечистот, потому что они бы проскальзывали между магнитными полюсами. Для захвата максимального количества очень мелких ферромагнитных частиц оптимальная магнитная индукция на поверхности ролика в сочетании с высокой густотой полюсов составляет около 11.000 гауссов.
SOLLAU – наши изделия сваривают настоящие профессионалы!
Сертификаты компании SOLLAU:
Разрешение на сварку оборудования, работающего под давлением, в соответствии с PED 2014/68/EU
Сертификация в соответствии с EN-ISO 3834-2, EN 1090-2, EN 13480-1 – 13480-5, EN 13445-1 – EN 13445-5
LSV
- Автоматический натяжитель конвейерной ленты
- Широкий ассортимент конвейерных лент

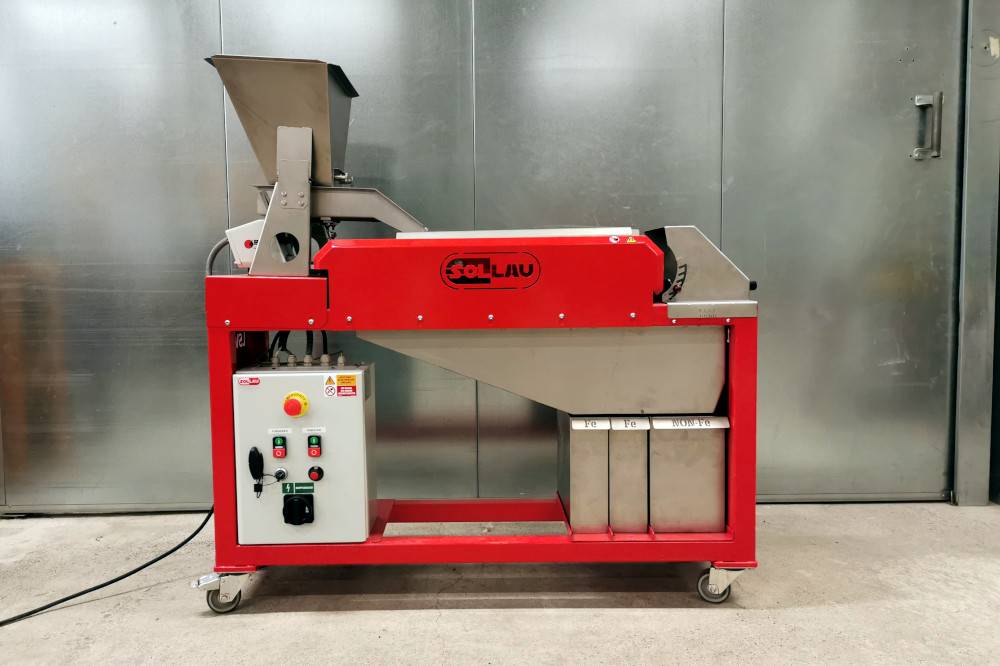

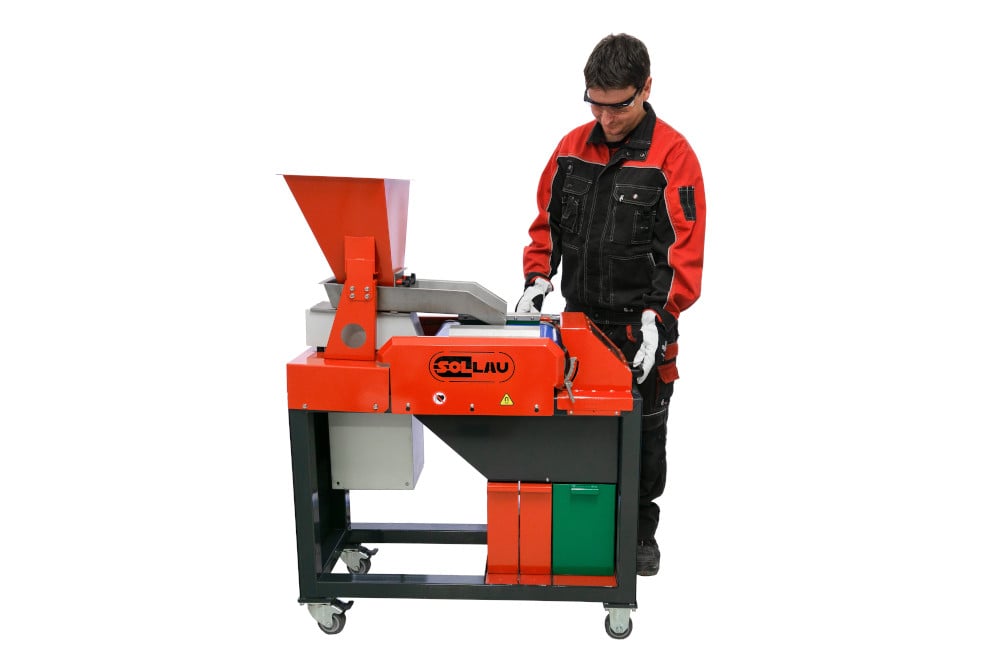

- Мобильная версия (на колесах)
- Разделение материалов даже на три виды: магнитный, слабо магнитный и немагнинтый
- Применение: например в области испытания материалов
Oснащенный сверхсильным магнитным валом, представляет собой уменьшенную и полностью функционирующую версию многоступенчатого магнитного вала.
| Продукт | Карта данных (EN) |
|---|---|
| LSV | показать PDF |
Некоторые изделия из этого модельного ряда доступны для немедленной отгрузки. Предложение магнитных сепараторов, имеющихся в наличии, мы постоянно расширяем, что гарантирует их немедленную поставку. Информацию о текущей доступности можно получить у нашего дилера.
LSV — это уменьшенная, но полнофункциональная версия многоступенчатого магнитного ролика VMSV, предназначенная прежде всего для тестирования и оценки материалов в лабораторных условиях — результаты сепарации на LSV служат основой для правильного подбора промышленной конфигурации VMSV. Если вам необходима непрерывная работа в производственных масштабах, выбирайте VMSV; LSV предназначен для лабораторных анализов, отбора проб или сепарации небольших объёмов.
LSV улавливает ферромагнитные частицы размером от примерно 30 мкм и способен разделять слабомагнитные материалы, такие как магнитная нержавеющая сталь или парамагнитные минералы. Ключевую роль в эффективном захвате мелких частиц играет не только магнитная индукция (до 11 000 Гс), но прежде всего плотность магнитных полюсов — при редком расположении полюсов мелкие частицы проскальзывали бы между ними даже при максимальной напряжённости поля.
Максимальный размер частиц, контактирующих с тонкой конвейерной лентой из кевлара или стеклотекстолита-ПТФЭ, составляет 5 мм — более крупные куски быстро повредят ленту. Для наилучшей эффективности сепарации рекомендуем высоту слоя материала на ленте до 2 мм; магнитное поле у поверхности ролика достигает примерно 10 мм, поэтому высота слоя материала ни в коем случае не должна превышать 5 мм.

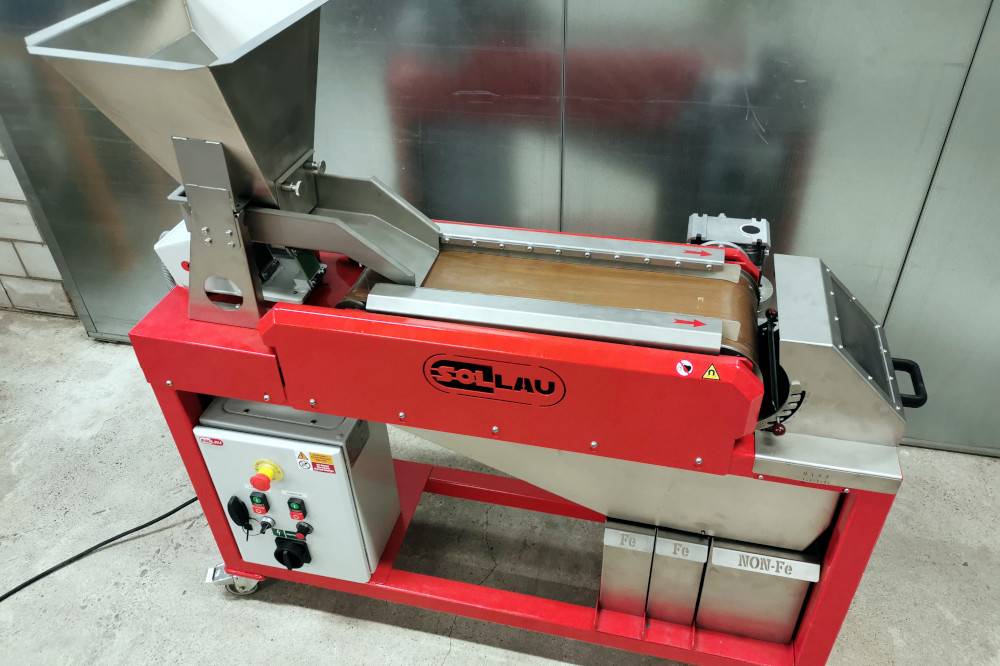

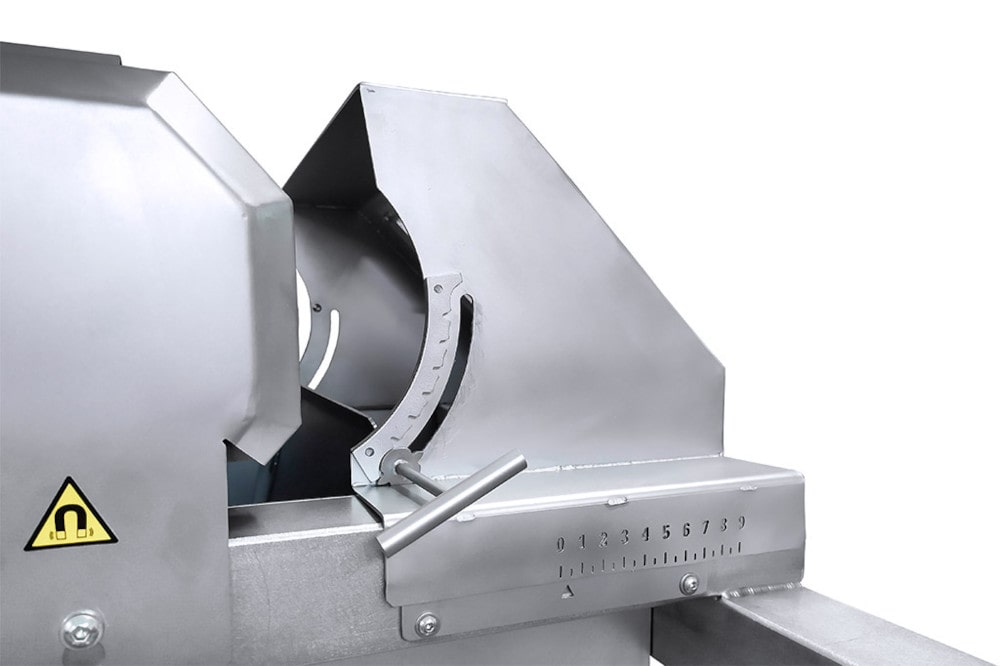

LSV стандартно разделяет три фракции: немагнитный чистый материал (падает в ёмкость под приводным роликом), магнитные ферромагнитные примеси (выносятся за ось магнитного ролика) и слабомагнитную среднюю фракцию (парамагнитный материал, частично загрязнённый частицами Fe), отделяемую с помощью угло- и осевоустанавливаемого разделителя потока. Выделение третьей фракции позволяет проводить более детальный анализ состава перерабатываемого материала — процесс сепарации можно повторять нужное количество раз.
LSV находит применение везде, где необходимо отделить тонкие или слабомагнитные примеси: в пищевой промышленности (мясокостная мука, пищевая соль), в стекольной и керамической промышленности (кварцевые и стекольные пески, каолин, известняк), в химической промышленности (очистка пигментов), при переработке минерального сырья (полевой шпат, боксит, магнезит, титан, редкоземельные металлы, цирконий), а также при переработке электронного лома для удаления слабомагнитной нержавеющей стали.
LSV стандартно оснащён ультратонкой и высокопрочной лентой из кевлара или стеклотекстолита-ПТФЭ; также доступны ленты с антипригарным покрытием или в исполнении для пищевой промышленности для гигиенически ответственных применений. Сепаратор изготавливается на заказ — ширина ленты, длина конвейера и конфигурация сепаратора подбираются под конкретное применение.
Мы бесплатно проведём тесты вашего материала на сепараторе LSV и гарантируем результаты в течение трёх дней; по итогам тестов рекомендуем оптимальную скорость ленты, высоту слоя материала и положение разделителя фракций. Некоторые модели LSV также доступны к немедленной отгрузке со склада — уточняйте актуальное наличие у нашего торгового представителя.
В каких отраслях промышленности находит применение лабораторный магнитный сепаратор?
Лабораторный магнитный сепаратор LSV особенно пригоден для тестирования материалов в пищевой промышленности (например, при конечной очистке мясокостной муки или соли из соляных шахт) и в фармацевтической промышленности, при переработке электронных отходов (например, при устранении нежелательных слабомагнитных примесей), в чугунолитейном производстве (очистка литейного песка), в стекольной и керамической промышленности (отделение нежелательных магнитных частиц от кварцевых и стеклянных песков, каолина, известняка, глины). Кроме того, магнитный сепаратор используется в лабораториях химической промышленности (очистка пигментов), в производстве огнеупорных материалов (для очистки огнеупорных материалов, шамота, абразивов, и т.д.), при добыче и переработке полезных ископаемых и минералов (для обогащения и очистки полевого шпата, марганца, пегматита, боксита, магнезита, титана, ставролита, гематита, барита, бентонита, поташа, кварца, алмазов, редких пород, бора, золота, скандия, железной руды, талька, циркона и многого другого).
