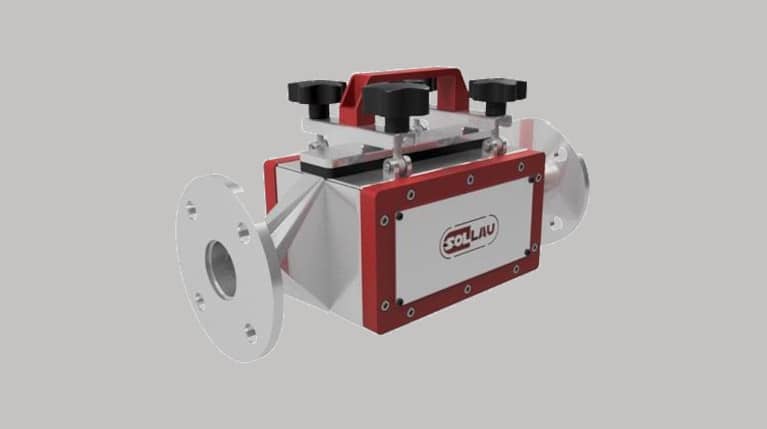

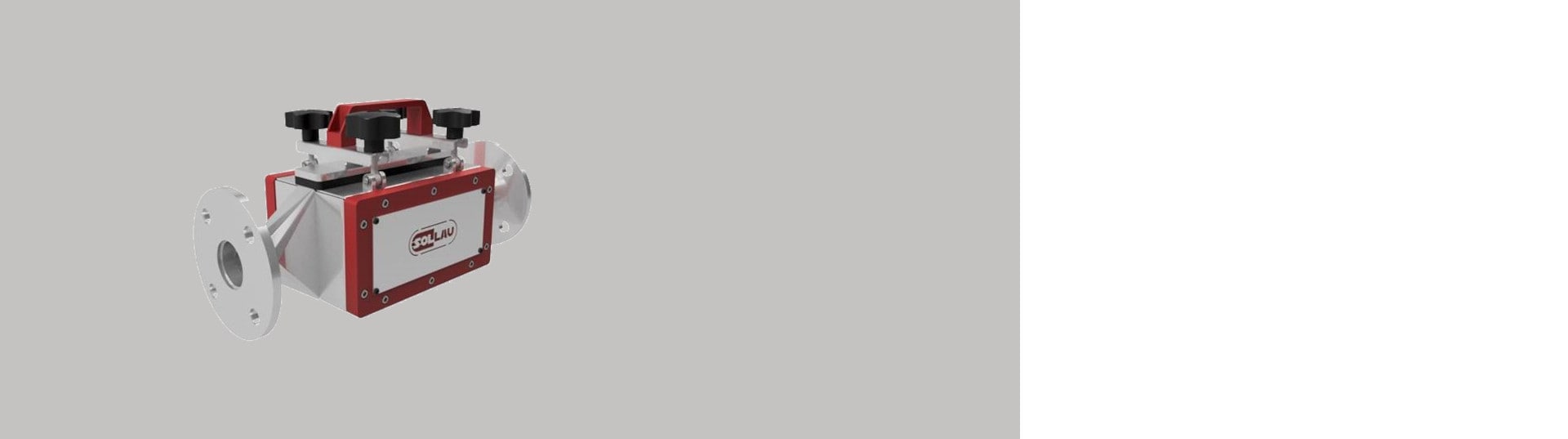

Магнитный сепаратор высокой интенсивности мокрого обогащения MX-MC
Чрезвычайно эффективный сепаратор MX-MC оснащённый сильными неодимовыми магнитами, предназначен для улавливания мелких магнитных и парамагнитных частиц из жидких или полужидких материалов.
Как работает эффективный магнитный сепаратор?
Матричный сепаратор состоит из металлического корпуса со стандартными фланцами, магнитной системы с неодимовыми магнитами и пассивного матричного картриджа. Когда обрабатываемый материал проходит через матрицу, заполненную магнитной металлической нержавеющей шерстью, очень интенсивное магнитное поле, генерируемое чрезвычайно сильными неодимовыми магнитами, собирает захваченные ферромагнитные частицы внутри картриджа с нержавеющей шерстью. Вторым преимуществом данного сепаратора является то, что нержавеющая шерсть одновременно действует как механическое сито и может захватывать также и мелкие немагнитные частицы.
Мы убедим вас в высокой эффективности нашего матричного сепаратора! Бесплатно проверим ваш материал и предоставим вам отчет о тестировании.Вступите с нами в контакт- мы свяжемся с вами и уточним детали. Вам нужно только предоставить образец материала для тестирования. Остальное оставьте нам.
Как очищается чрезвычайно эффективный сепаратор?
При загрязнении необходимо вынуть картридж из сепаратора и (i) после гидроструйной очистки использовать вторично, или (ii) в случае сильного загрязнения металлической шерсти заменить картридж новым.
Преимущества магнитного сепаратора MX-MC
- Высокая эффективность сепарации;
- Возможность захвата очень мелких ферромагнитных частиц (от 1 мкм);
- Сильная магнитная индукция внутри матрицы сепаратора;
- Насыщенное магнитное поле;
- Минимальные эксплуатационные и сервисные расходы (низкая стоимость техобслуживания);
- Достойная альтернатива более дорогим электромагнитным матричным сепараторам (тип WHIMS, HGMS, HGMF);
- По сравнению с обычными решетчатыми сепараторами (которые используются, главным образом, для удаления мелких ферромагнитных примесей из жидких материалов, матричный сепаратор более эффективен, т.к. в отличие от ряда магнитных стержней классического магнитного сепаратора, намагниченная нержавеющая шерсть находится в более интенсивном контакте с текучим материалом. Кроме того, вокруг каждого тонкого волокна нержавеющей шерсти создаётся сильное магнитное поле, а острые края металлических волокон ещё больше повышают его интенсивность (подобным образом действует классический магнит в форме подковы, т.к. наибольшее количество уловленных железных стружек сконцентрировано на краях полюсов);
- Ещё одним преимуществом матричного сепаратора является его износостойкость: даже сильно абразивный материал не оказывает негативного влияния на нержавеющую шерсть, находящуюся в картридже - в отличие от решетчатых сепараторов с тонкими магнитными стержнями, которые можно легко повредить при пропускании материала через сепаратор или при манипуляции с магнитными сердечниками.
- Сепаратор предоставляется в широком диапазоне диаметров соединения
- Простая, надёжная конструкция
- Простая и быстрая чистка
- В отличие от электромагнитных сепараторов данное устройство является энергосберегающим и при работе не требует снабжения электроэнергией;
- Широкий спектр применения.
Матричные магнитные сепараторы непрерывного действия
Для обеспечения перманентной обработки материала без перерыва на чистку картриджа следует разместить два или более матричных сепаратора MX-MC параллельно в трубопроводной сети. Кроме того, по требованию клиента данный сепаратор может быть оснащён встроенным механическим ситом, задерживающим крупные частицы материала или загрязнителей от попадания в сепаратор.
Важна правильная конфигурация сепаратора
Ёмкость матричного сепаратора зависит от области применения и от основных выбранных клиентом параметров (объём картриджа, скорость потока материала, магнитная индукция, тип и плотность металлической нержавеющей шерсти). Получив заказ, компания SOLLAU осуществляет оценку данных параметров индивидуально для каждого клиента и в случае необходимости проводит лабораторное исследование, чтобы найти решение, отвечающее конкретным потребностям каждого клиента (что особенно важно при сепарации материалов, сильно загрязнённых металлическими примесями).
SOLLAU – наши изделия сваривают настоящие профессионалы!
Сертификаты компании SOLLAU:
Разрешение на сварку оборудования, работающего под давлением, в соответствии с PED 2014/68/EU
Сертификация в соответствии с EN-ISO 3834-2, EN 1090-2, EN 13480-1 – 13480-5, EN 13445-1 – EN 13445-5
MX-MC MANTA
- Прочная конструкция
- Магнитная индукция: 7 800 Гаусс
- Легкая установка
- Отлично подходит для абразивных материалов
- Вертикальная и горизонтальная установка
- Очистка от удерживаемых примесей производится вручную
- Для труб диаметром от 50 до 100 мм
Чрезвычайно эффективный сепаратор MX-Mc , оснащённый сильными неодимовыми магнитами, предназначен для улавливания мелких магнитных и парамагнитных частиц из жидких или полужидких материалов.
| Продукт | Диаметр входа/выхода (мм) | Карта данных (EN) |
|---|---|---|
| MX-MC DN 50 MANTA | 50 | показать PDF |
| MX-MC DN 80 MANTA | 80 | показать PDF |
| MX-MC DN 100 MANTA | 100 | показать PDF |
MX-MC предназначен для разделения очень мелких и слабомагнитных (парамагнитных) примесей из жидких и полужидких материалов — он улавливает частицы размером от примерно 1 мкм, что недоступно для классического решётчатого сепаратора. Решётчатые магнитные сепараторы MRZ, напротив, лучше подходят для жидких материалов с более крупными ферромагнитными загрязнениями при повышенных расходах. MX-MC также хорошо переносит абразивные материалы — нержавеющая стальная вата в картриджной матрице не повреждается проходящим материалом, в отличие от тонкостенных трубок решётчатых сепараторов. Если вы не уверены, какой сепаратор подходит для вашего применения, мы поможем с выбором на основе параметров вашего материала.
При прохождении материала через матричный картридж, заполненный намагниченной нержавеющей стальной ватой, вокруг пересекающихся проволочек возникают очень интенсивные локальные магнитные поля — ещё более усиленные острыми краями проволочек. Благодаря этому нержавеющая стальная вата находится в значительно более интенсивном контакте с материалом, чем несколько магнитных трубок классического решётчатого сепаратора. Результатом является исключительно высокая эффективность разделения, сопоставимая с электромагнитными сепараторами WHIMS и HGMS — за долю их стоимости.
MX-MC улавливает ферромагнитные и парамагнитные примеси размером от примерно 1 мкм — включая субмикронные частицы, которые невозможно удалить другими методами. Типичными целевыми примесями являются биотит, мусковит, гранат, силикаты железа и другие минералы с железосодержащими примесями. Сепаратор также способен аккумулировать слабомагнитные минералы — гематит, лимонит, марганцевую руду или хромит. Модель MX-MC MANTA оснащена неодимовыми магнитами с магнитной индукцией 7 800 Гс.
Стандартная модельная линейка MX-MC MANTA охватывает присоединительные диаметры DN 50, DN 80 и DN 100 (от 50 до 100 мм). Сепаратор подключается стандартными фланцами, монтаж возможен как вертикально, так и горизонтально. По запросу мы изготавливаем сепараторы с другими диаметрами или присоединительными размерами — адаптируем их к конкретным условиям вашей трубопроводной системы.

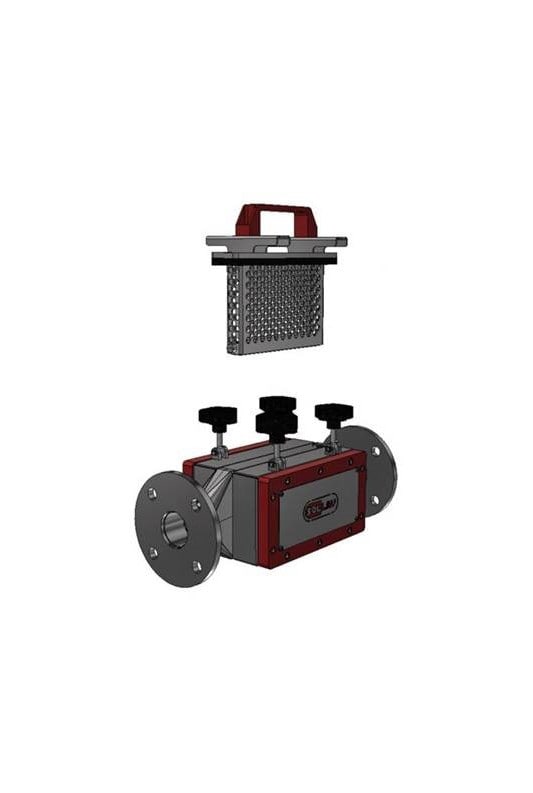

Очистка осуществляется извлечением матричного картриджа из сепаратора — картридж промывается (например, водой под давлением) и вставляется обратно, либо при сильном загрязнении нержавеющая стальная вата в матрице заменяется новой. Для обеспечения непрерывной работы без прерывания потока во время очистки в трубопроводной системе можно параллельно включить два или более сепаратора MX-MC — пока один очищается, второй продолжает сепарировать.
MX-MC применяется прежде всего при добыче и переработке минерального сырья: удаляет нежелательные примеси из каолина, кварцевого песка, талька, полевого шпата, графита, боксита или фосфатных смесей; аккумулирует слабомагнитные руды (гематит, лимонит, хромит, вольфрамит); предварительно очищает минеральные смеси платины или золота. Также используется в керамической и стекольной промышленности (где металлические примеси вызывают цветовые дефекты изделий) и в химической промышленности.
Производительность и эффективность матричного сепаратора зависят от нескольких ключевых параметров — объёма картриджа, скорости потока материала, магнитной индукции, типа и плотности нержавеющей стальной ваты. Мы бесплатно проводим испытания вашего материала на наших магнитных сепараторах и гарантируем результаты в течение трёх дней. Мы приедем к вам, оценим производственный процесс и предложим конкретное решение — после установки введём оборудование в эксплуатацию, обучим персонал и обеспечим авторизованное обслуживание на протяжении всего срока службы сепаратора.
В каких отраслях промышленности находит применение магнитный сепаратор?
- Извлечение нежелательных ферромагнитных, слабо магнитых и даже парамагнитных примесей (например, биотит, мусковит, гранат, силикат железа, минералы с добавками трёхвалентного железа, и т.д.) из неметаллических материалов, таких как кварцевый песок (т.е уменьшение содержяния Fe в кварцевых песках, баритах и керамической глине), апатит, глина, тальк, полевой шпат, нефелин, каолин (т.е. увеличение яркости каолина), барит, графит и другие огнеупорные материалы, бокситы, угольные и фосфатные смеси, и т.д.
- Накопление металлических магнитных минералов, таких как гематит, лимонит, марганцевая руда, хромит, вольфрам, цинк, тантал, ниобий, никель, молибден (т.е. уменьшение меди в концентратах молибдена), пиротин и других легкомагнитных материалов.
- Сепарация нежелательных магнитных примесей от металлических немагнитных материалов (например, галенит, сфалерит и т.д.)
- Предварительная чистка минеральных смесей (золото, платина и т.д.)
Матричные сепараторы часто используются при добыче и переработке полезных ископаемых, а также в химической и керамической промышленности.
