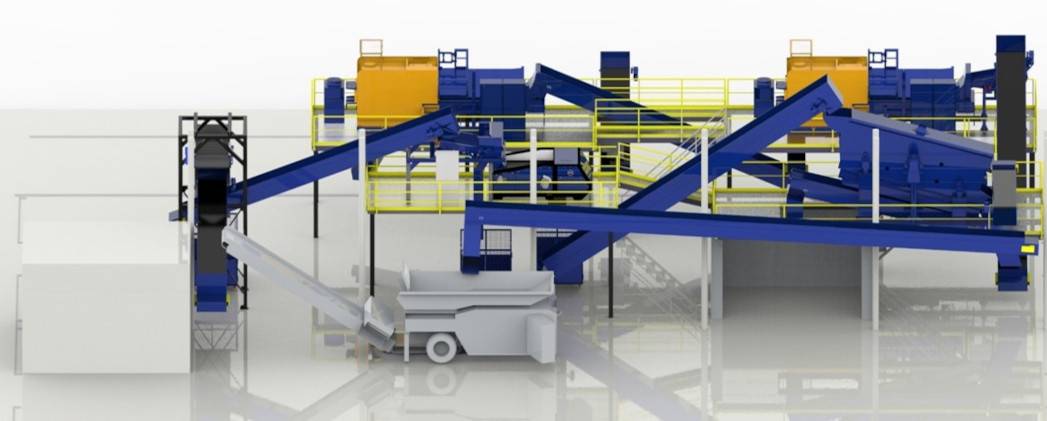

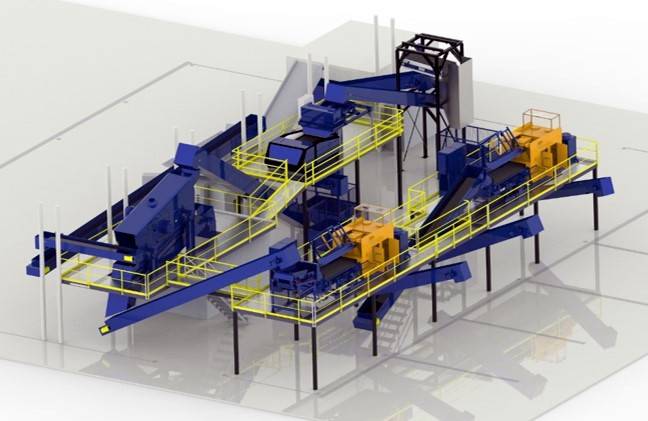

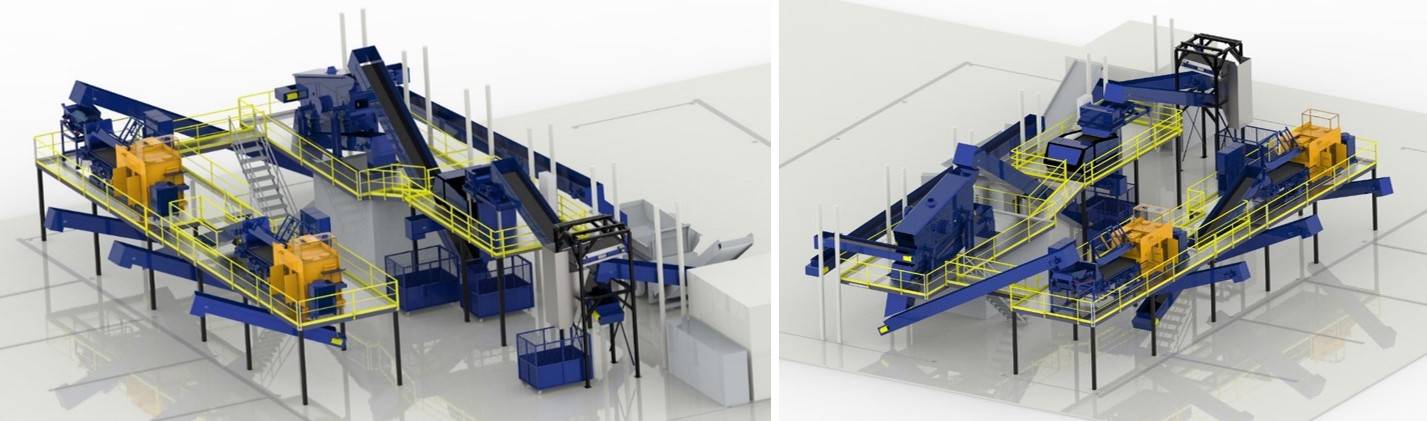

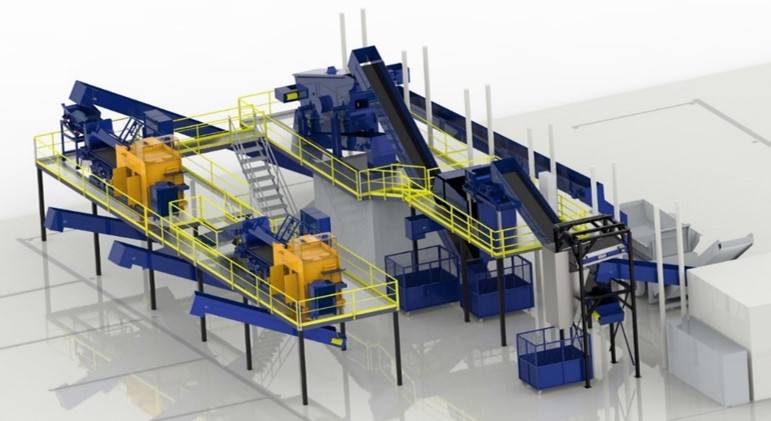

Автоматическая сортировочная линия для сепарации алюминиевых дисков
Автоматическая сортировочная линия предназначена для сепарации железных и алюминиевых колесных дисков. Она рассчитана на производительность 9 тонн в час.
Алюминиевые и стальные диски транспортируются в дробилку, где они измельчаются до фракции 50 x 50 мм.
Разделение металлов происходит в три этапа:
- 1-й этап — первичная сепарация ферромагнитных металлов с помощью подвесного магнитного сепаратора с автоматической очисткой DND-AC Ms8 F JAGUAR. На этом этапе удаляется большинство ферромагнитных загрязнений. Металлы с помощью подвесного магнитного сепаратора автоматически выносятся вне конвейера.
- 2-й этап — окончательное отделение ферромагнитных загрязнений. Чтобы обеспечить максимальное качество магнитной сепарации, мы использовали магнитный барабан, оснащенный самыми сильными неодимовыми магнитами. Магнитный барабан диаметром 406 мм и длиной 1000 мм идеально подходит для высококачественной сепарации даже самых мелких ферромагнитных загрязнений.
- 3-й этап — сепарация немагнитных металлов. Для удаления немагнитных металлов (алюминия) из инертного материала используется вихретоковый сепаратор с эксцентрическим расположением ротора ECS-E 1000 BULL.
Перед сепаратором немагнитных металлов устанавливается вибропитатель, чтобы материал идеально распределился и вихретоковый сепаратор мог эффективно отделить немагнитные металлы.
Производительность линии сепарации
9 тонн/час
Выход
Материал сортируется на две фракции размером 50 х 50 мм:
- Алюминий
- Ферромагнитные металлы
Линия сортировки состоит из следующего оборудования
- Системы транспортировки
- Дробилка
- Подвесной магнитный сепаратор с автоматической очисткой DND-AC Ms8 F JAGUAR
- Магнитный барабан закрытый MBZ 406 N 1000 GRIZZLY
- Вибрационный питатель
- Магнитный сепаратор цветных металлов — вихретоковый сепаратор с эксцентрическим расположением ротора ECS‑E 1000 BULL для ширины ленты 1000 мм
- Металлодетектор
- Стальная конструкция
Линия предназначена для полностью автоматической сортировки стальных и алюминиевых колёсных дисков после их дробления. Она рассчитана на производительность 9 тонн в час, а результатом работы являются две чистые металлические фракции — ферромагнитные металлы и алюминий — с размером частиц 50 × 50 мм. Применяется в сфере переработки цветных и чёрных металлов, где ключевым требованием является высокая чистота выходных фракций.
Весь процесс протекает в три ступени сепарации. Алюминиевые и стальные диски сначала дробятся до фракции 50 × 50 мм, а затем последовательно проходят первичную магнитную сепарацию ферромагнитных металлов, финальную магнитную сепарацию мельчайших ферромагнитных остатков и, наконец, вихретоковую сепарацию немагнитных металлов от инертного материала. Каждая ступень оптимизирована для максимизации чистоты полученной фракции.
В первой ступени используется магнитная плита с автоматической очисткой DND-AC Ms8 F JAGUAR, расположенная над конвейерной лентой; она автоматически, без участия оператора, удаляет большую часть ферромагнитных примесей. Вторую ступень обеспечивает закрытый магнитный барабан MBZ 406 N 1000 GRIZZLY (диаметр 406 мм, длина 1000 мм) с неодимовыми магнитами, который улавливает даже мельчайшие ферромагнитные остатки и тем самым обеспечивает максимальную чистоту алюминиевой фракции.
В третьей ступени применяется вихретоковый сепаратор ECS-E 1000 BULL с эксцентрично установленным ротором для ширины ленты 1000 мм. Перед сепаратором установлен вибрационный питатель, который равномерно распределяет материал, позволяя вихретоковому сепаратору эффективно отделять немагнитные металлы от инертного остатка. Результатом является чистая алюминиевая фракция, готовая к дальнейшей переработке.
Линия включает транспортные системы, дробилку, магнитную плиту с автоматической очисткой DND-AC Ms8 F JAGUAR, закрытый магнитный барабан MBZ 406 N 1000 GRIZZLY, вибрационный конвейер, вихретоковый сепаратор ECS-E 1000 BULL, металлодетектор и стальную конструкцию. Все компоненты спроектированы и изготовлены для надёжной совместной работы в рамках единой интегрированной системы.
Линия сортирует материал на две выходные фракции с размером частиц 50 × 50 мм: чистый алюминий и ферромагнитные металлы. Обе фракции являются ценным вторичным сырьём, готовым к прямой продаже или дальнейшей переработке в металлургии. Автоматизированная работа без ручной сортировки значительно снижает эксплуатационные расходы и повышает рентабельность процесса переработки.
Да, все наши сортировочные линии мы проектируем и изготавливаем строго по индивидуальному заказу в соответствии с требованиями заказчика — производительностью, видом входного материала, требуемой чистотой фракций и пространственными условиями производства. Мы ведём весь проект — от первичной оценки и разработки концепции через изготовление и монтаж до пуско-наладочных работ, обучения персонала и авторизованного сервисного обслуживания.
