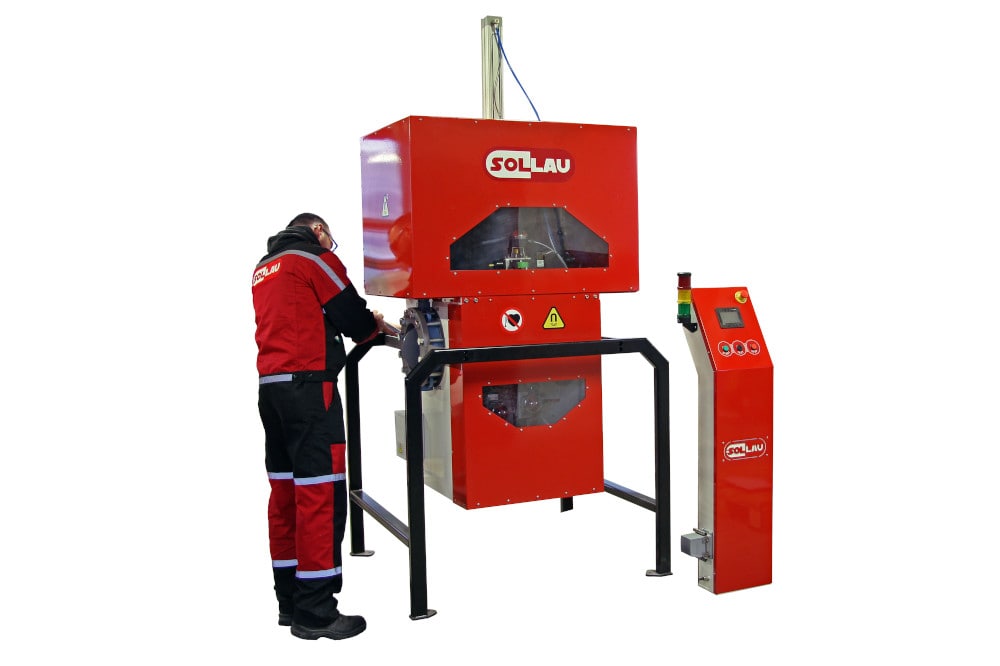

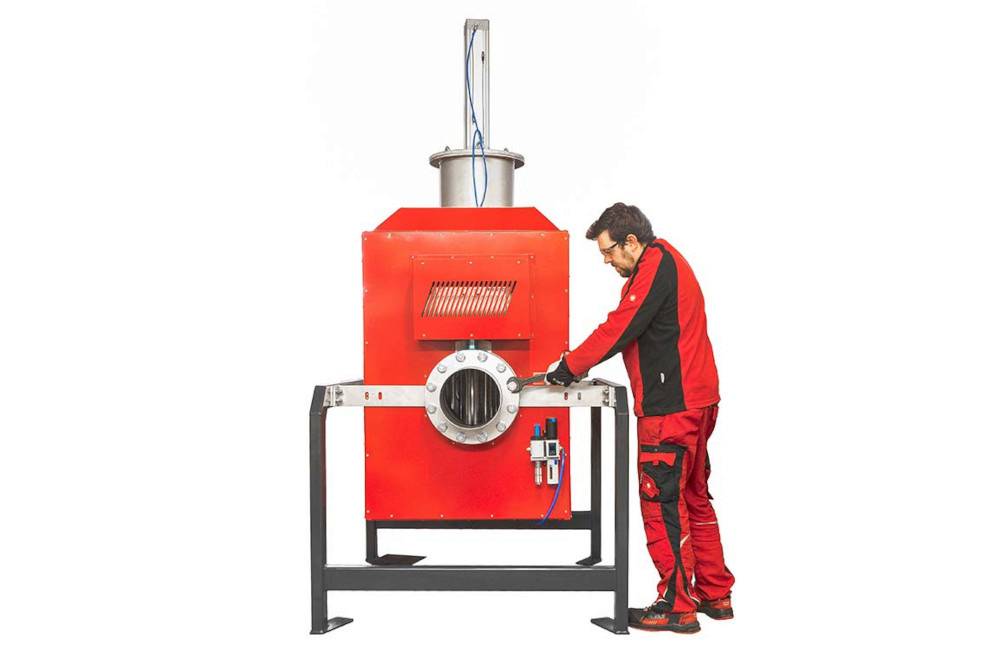

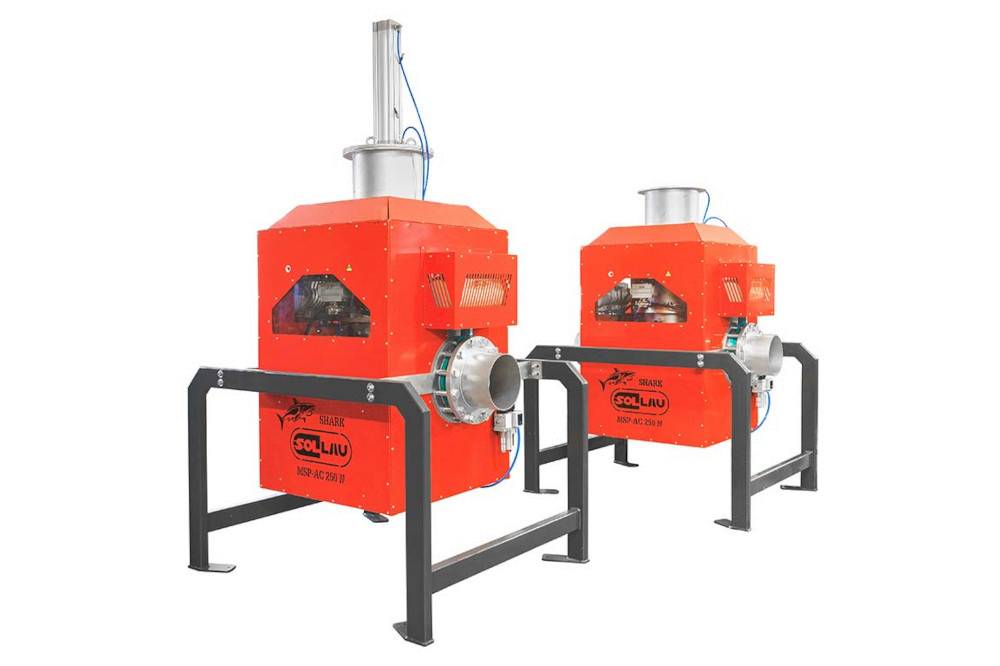

Магнитный стержневый сепаратор для очистки жидкостей MSP-AC
Магнитный сепаратор MSP-AC SHARK служит для автоматического извлечения даже очень мелких ферромагнитных частиц (от 1 микрона) из жидких материалов. Благодаря тщательно разработанному проточному лабиринту и автоматизированной системе очистки этот сепаратор является одним из лучших — как с точки зрения эффективности магнитной сепарации, так и с точки зрения удобства очистки.
Преимущества использования сепаратора
- Максимально возможные результаты сепарации даже при высоком содержании ферромагнитных примесей в жидкости
- Минимизация эксплуатационных расходов
- Минимизация затрат на утилизацию опасных отходов

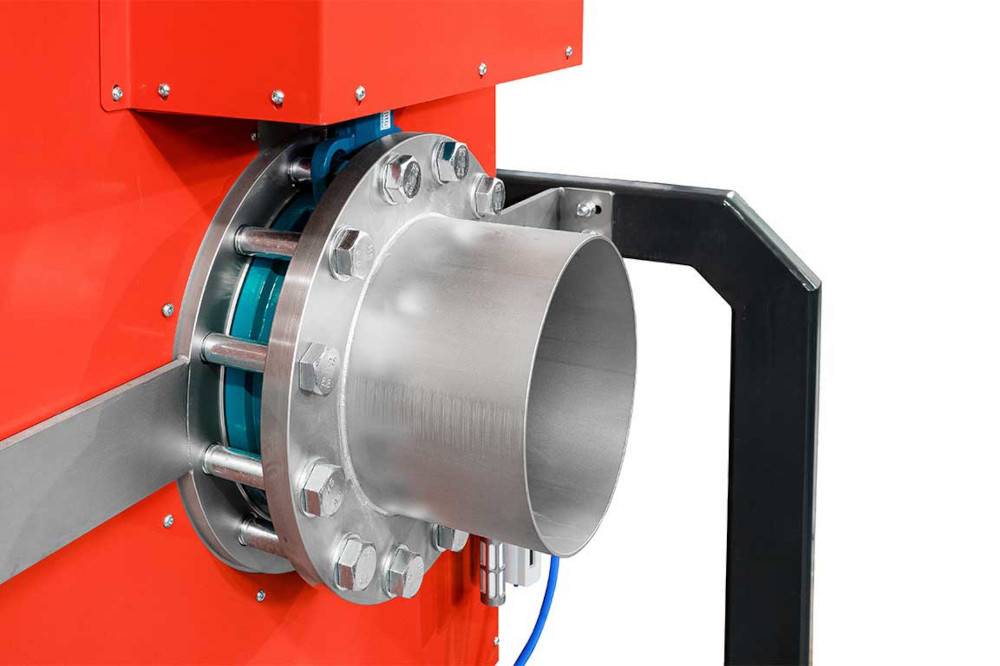

Проточный магнитный сепаратор в стандартном исполнении мы производим с присоединительными диаметрами от 50 до 250 мм, но можем скорректировать присоединительные размеры и способ подключения (фланец, резьбовое соединение, специальные вводы) по вашему желанию. Оснащаем сепаратор сильнейшими неодимовыми магнитами с индукцией до 18 700 Гс на магнитном сердечнике (12 200 Гс на кожухе) и силой отрыва 176 Н!
Мы являемся производителем этих магнитных фильтров. Гарантируем высокотехнологичное исполнение и выгодную цену.
Как очищается проточный сепаратор MSP-AC SHARK?
Основу магнитного сепаратора с автоматической очисткой составляет система магнитных стержней, образующих сложный проточный лабиринт. Стержни оснащены сильнейшими неодимовыми магнитами, которые вместе с проточным лабиринтом создают предпосылки для успешного извлечения даже очень мелких ферромагнитных примесей. Весь процесс очистки сепаратора полностью автоматизирован.
Преимущества
- Автоматическая очистка без участия обслуживающего персонала
- Неодимовые магниты с индукцией до 12 200 Гс в месте контакта с материалом (= 18 700 Гс на магн. сердечнике)
- Улавливание Fe-частиц от 1 микрона
- Возможность настройки интервала очистки — частая очистка = высокое качество сепарации
- Возможность дополнения вторичной сепарацией промывочной жидкости = минимизация затрат на утилизацию опасных отходов = экологичная эксплуатация
- Возможность установки в байпас трубопровода
- Возможность подключения системы управления к системе управления линией

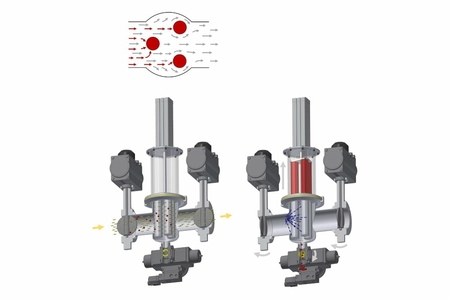

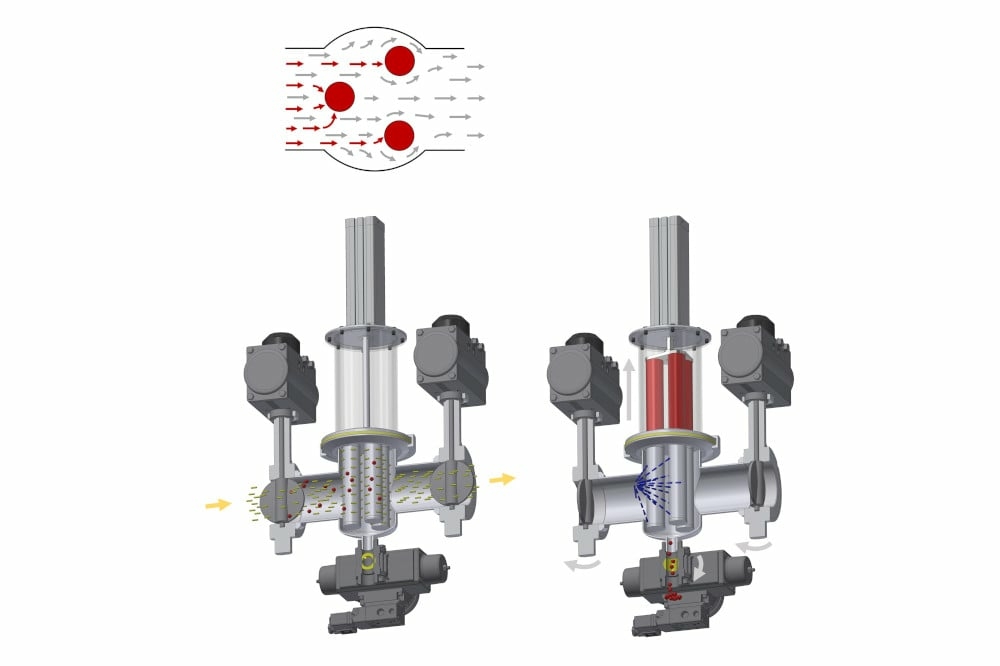

Как происходит очистка сепаратора?
Очистка сепаратора полностью автоматическая; она обеспечивается с помощью пневматических компонентов и полностью программируемого автономного блока управления. Управление блоком осуществляется с помощью сенсорного дисплея, что позволяет быстро и легко настроить сепаратор.
В процессе очистки металлы, осевшие на магнитных трубках, смываются водой (или другой промывочной средой). Затем металлы отводятся в сток. Если отведение в сток металлов невозможно (например, по экологическим причинам), мы дополняем устройство второй ступенью сепарации. Металлы отводятся в сепарационную емкость (ссылка на MVS), где отделяются от промывочной среды. Металлические примеси легко утилизируются, а промывочная жидкость повторно используется для очистки сепаратора. Таким образом, создается замкнутый контур промывки.

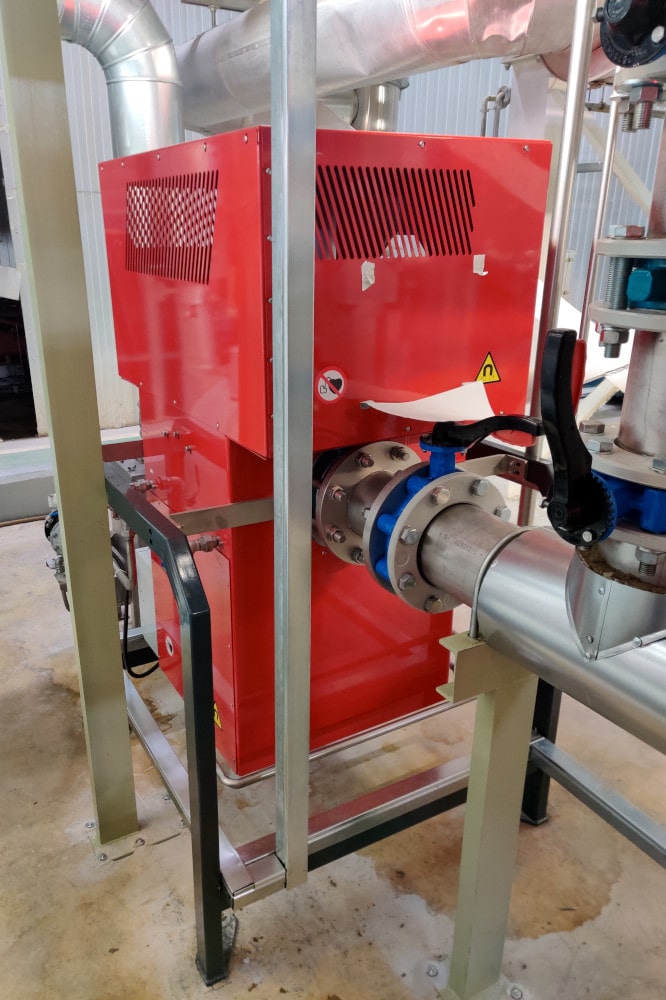

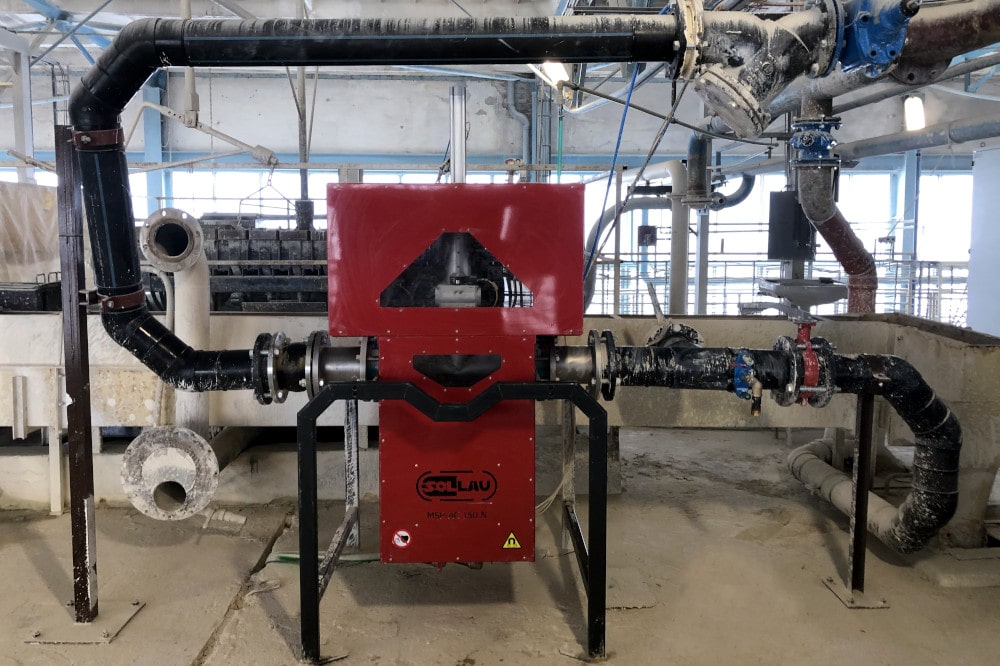

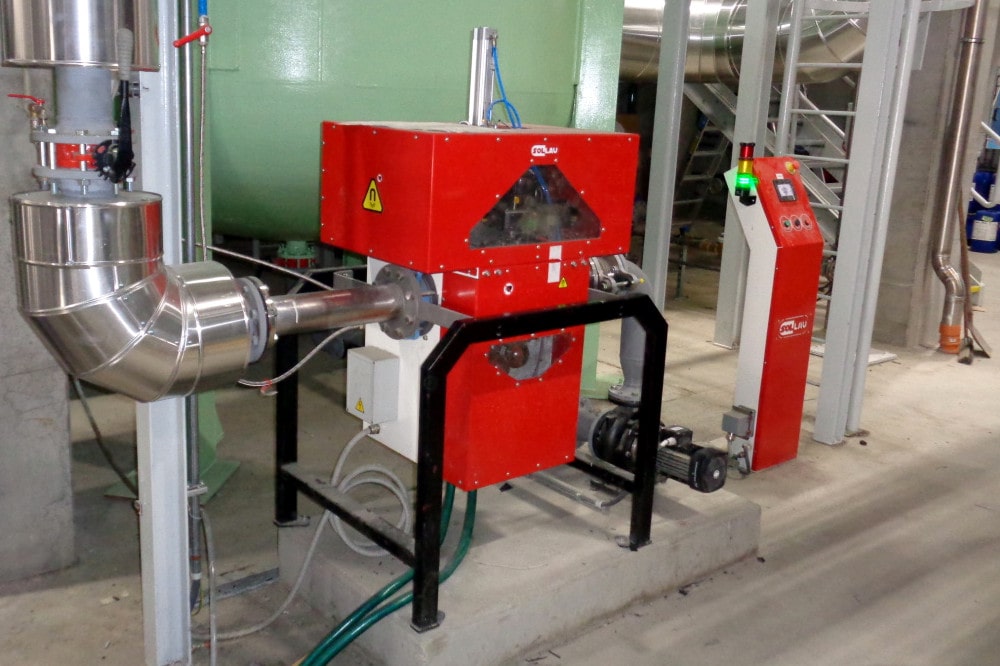

Возможности установки проточных сепараторов MSP-AC SHARK

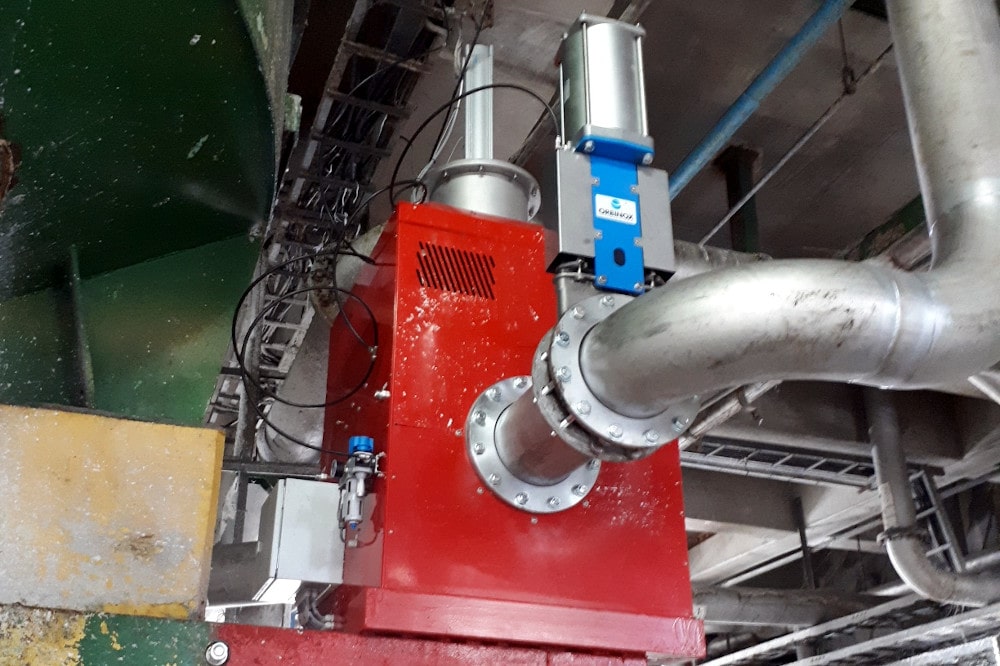

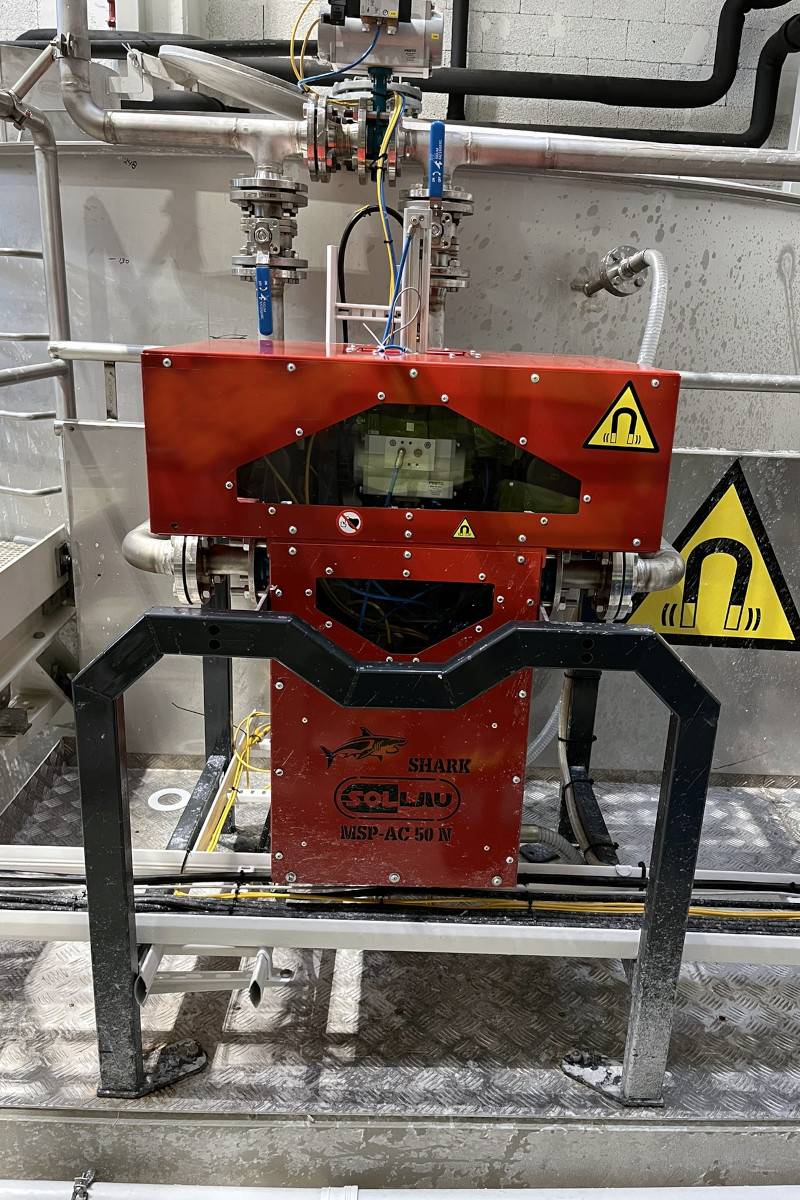

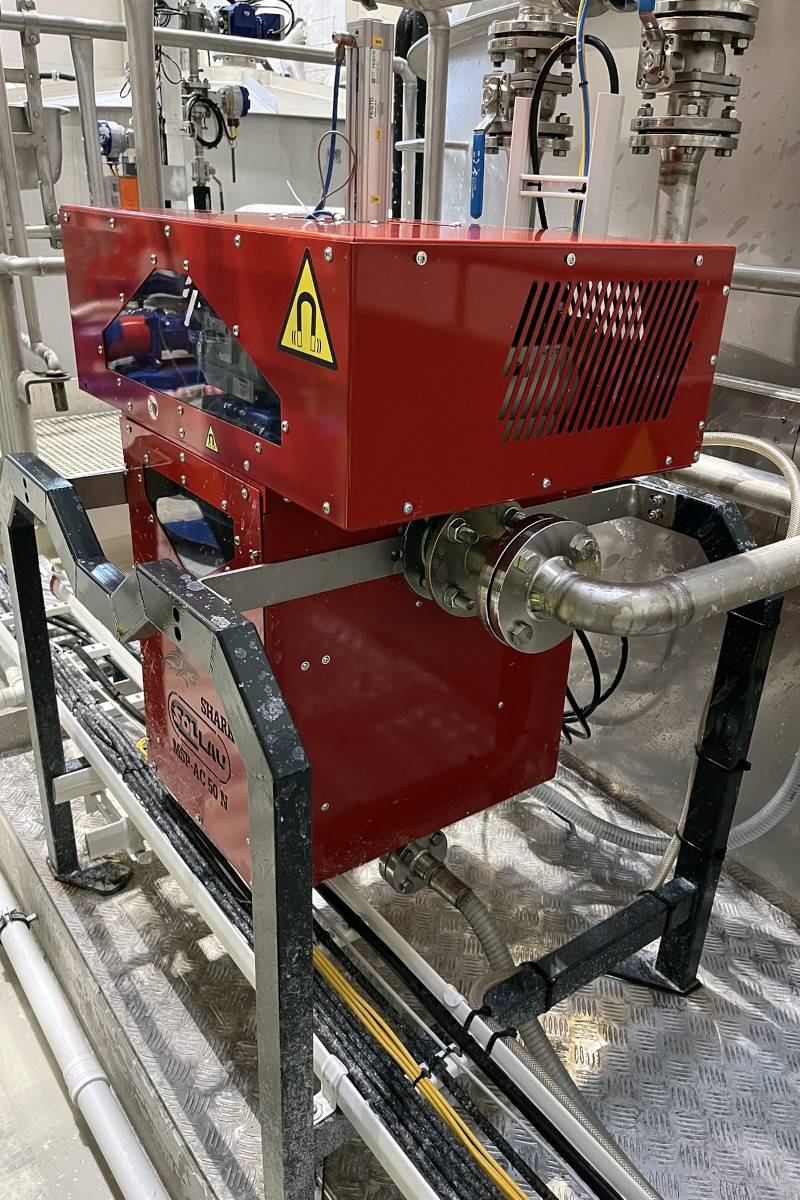

Проточные сепараторы устанавливаются в трубопровод. В момент очистки сепаратора необходимо перекрыть подачу сепарируемой среды. На непрерывных производствах, когда невозможно прервать поток материала, мы рекомендуем устанавливать сепаратор в байпас трубопровода. В зависимости от степени загрязнения среды целесообразно использовать один из трех вариантов установки магнитного сепаратора (схема установки автоматического проточного сепаратора MSP-AC – SHARK) в байпас трубопровода.

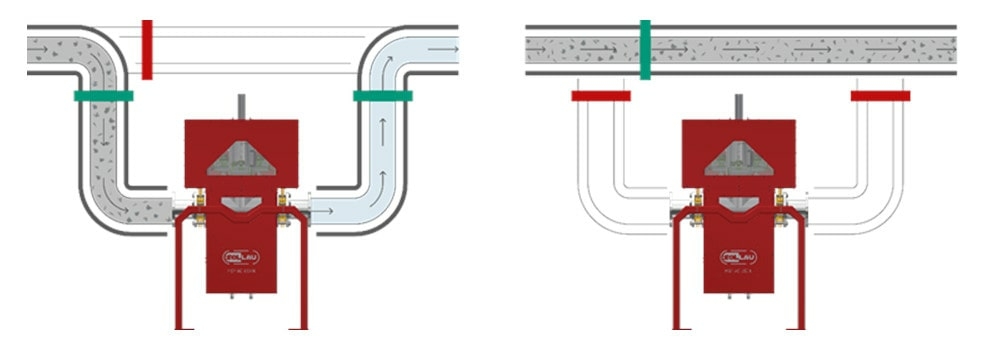

Вариант 1 — непрерывный режим, слабое загрязнение среды
В байпас трубопровода установлен автоматический сепаратор MSP-AC – SHARK, улавливающий ферромагнитные примеси. В ходе цикла очистки сепарируемая среда протекает по трубе, которая не оборудована магнитным сепаратором, т. е. среда в это время не очищается.
- + более низкая цена
- + подходит для слабозагрязненной среды
- - в момент очистки сепаратора среда НЕ СЕПАРИРУЕТСЯ

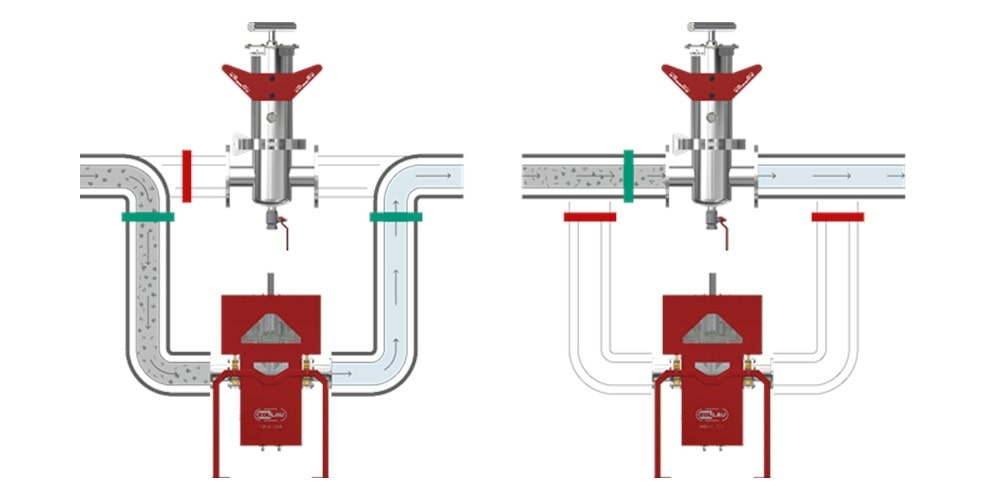

Вариант 2 — непрерывный режим, умеренное загрязнение среды
В байпас трубопровода установлен автоматический сепаратор MSP-AC – SHARK, улавливающий ферромагнитные примеси. В ходе цикла очистки сепарируемая среда протекает по трубе, которая оборудована магнитным сепаратором MSP-MC – PIRANHA, и, таким образом, среда сепарируется и во время очистки.
- + непрерывная сепарация
- + подходит для умеренно загрязненной среды
- - в случае сильного загрязнения среды сепаратор MSP-MC может быстро засориться ферромагнитными примесями, что снижает его эффективность

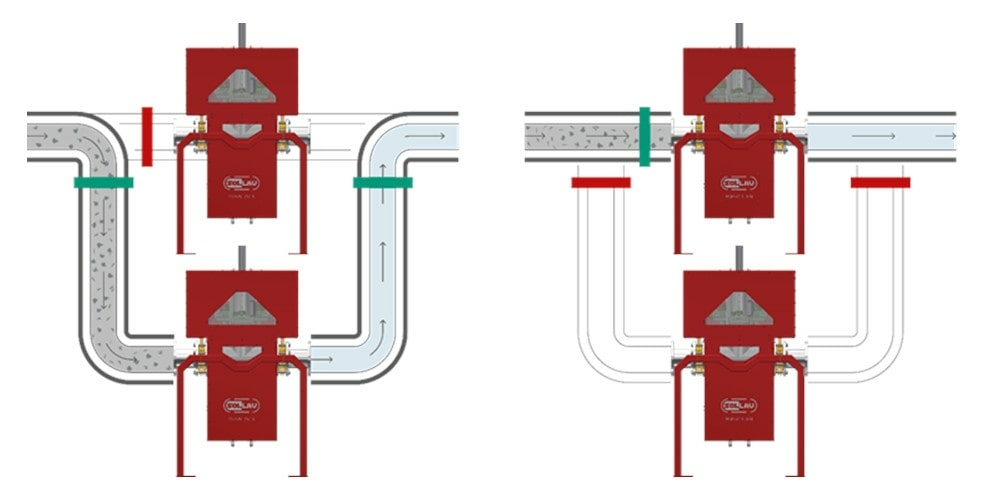

Вариант 3 — непрерывный режим, сильное загрязнение среды
В байпас трубопровода установлен автоматический сепаратор MSP-AC – SHARK, улавливающий ферромагнитные примеси. В ходе цикла очистки сепарируемая среда протекает по трубе, которая оборудована магнитным сепаратором MSP-AC-SHARK, и, таким образом, среда сепарируется и во время очистки так же качественно, как в первичном сепараторе.
SOLLAU – наши изделия сваривают настоящие профессионалы!
Сертификаты компании SOLLAU:
Разрешение на сварку оборудования, работающего под давлением, в соответствии с PED 2014/68/EU
Сертификация в соответствии с EN-ISO 3834-2, EN 1090-2, EN 13480-1 – 13480-5, EN 13445-1 – EN 13445-5

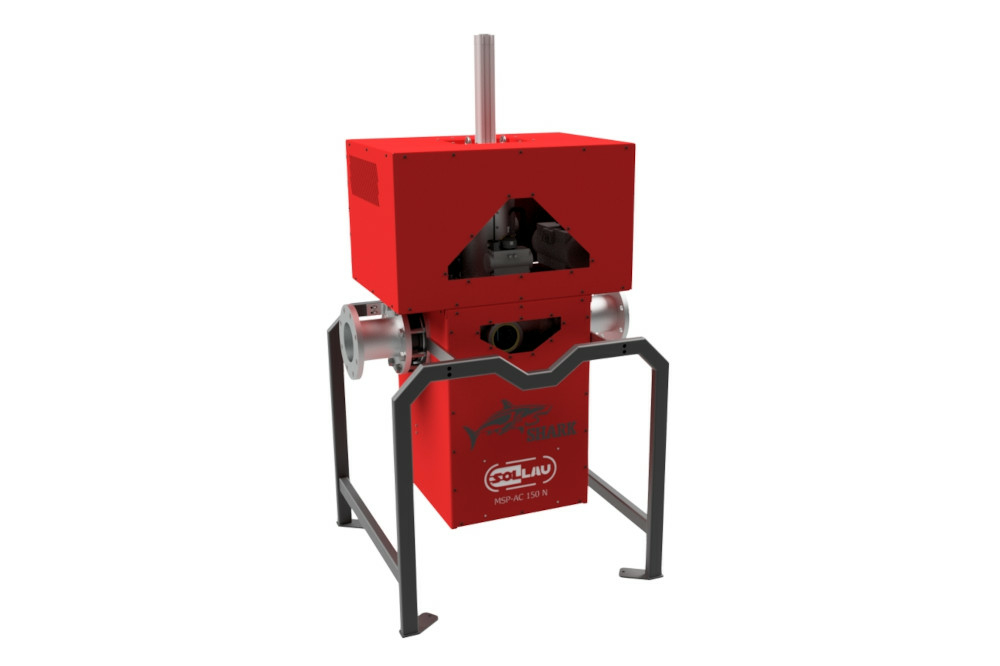

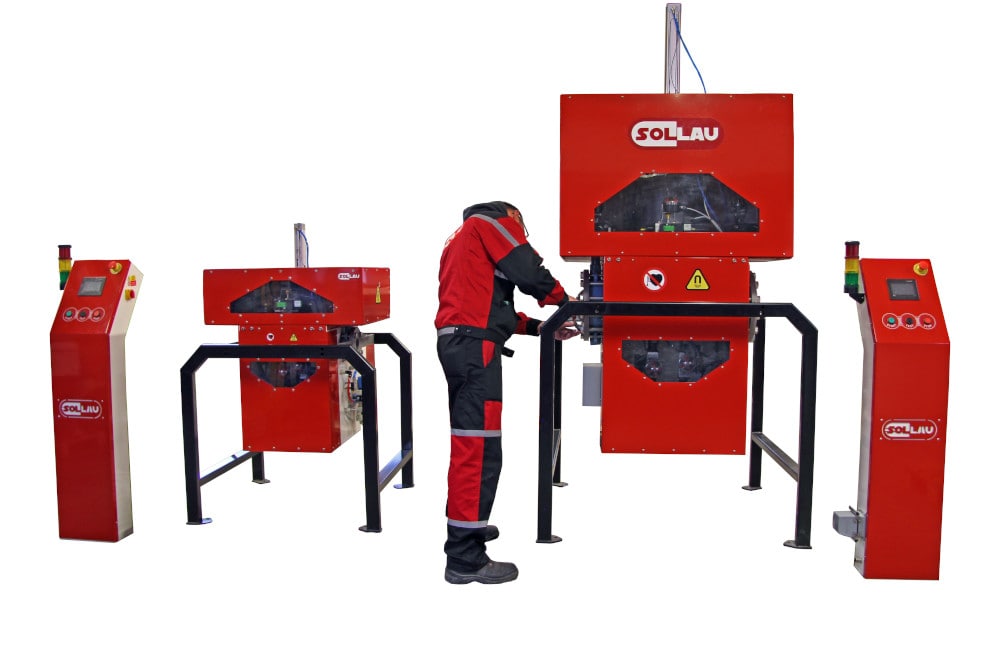

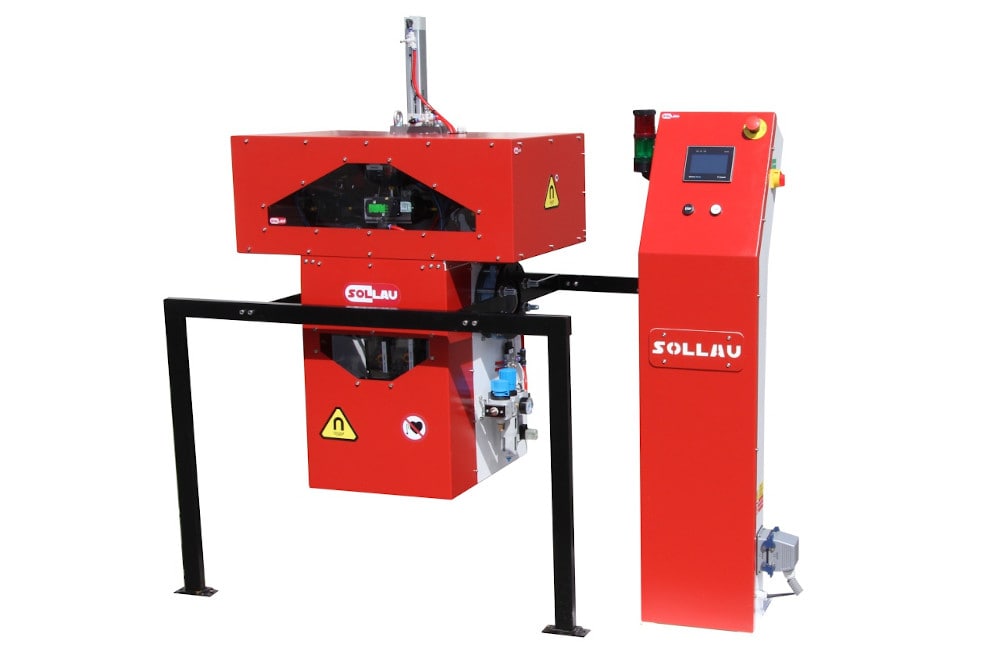

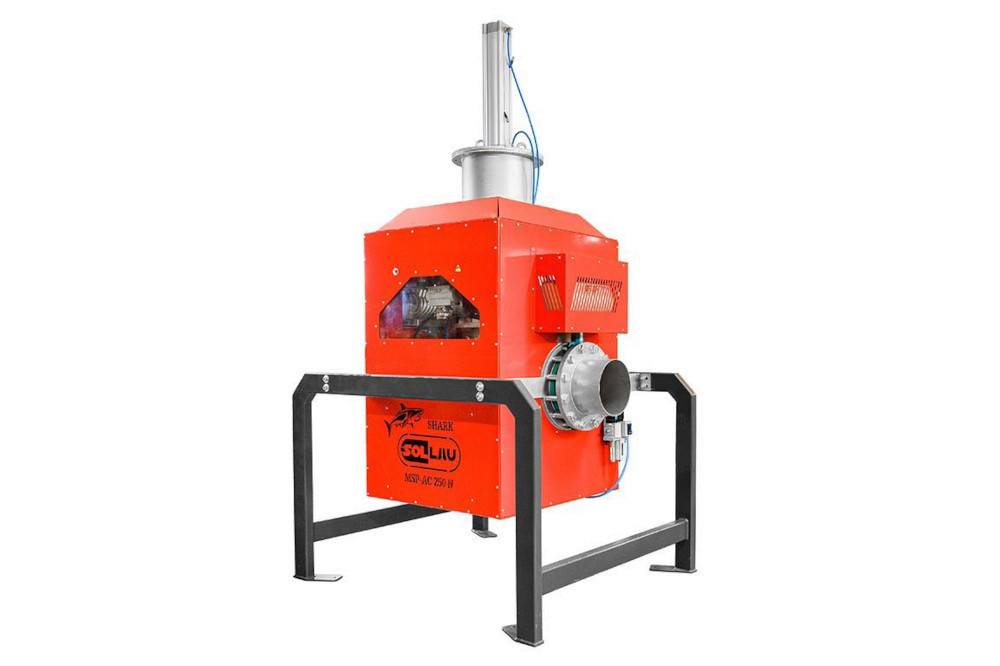

MSP-AC SHARK
- Большая сила отрыва (до 176 Н)
- Высокая эффективность (до 15 магнитных трубок)
- Магнитные трубки диаметром 32 мм
- Система управления SIEMENS, пневматические компоненты FESTO
- Обширное дополнительное оборудование (удалённый мониторинг и управление, смотровое стекло, расходомер и т. д.)

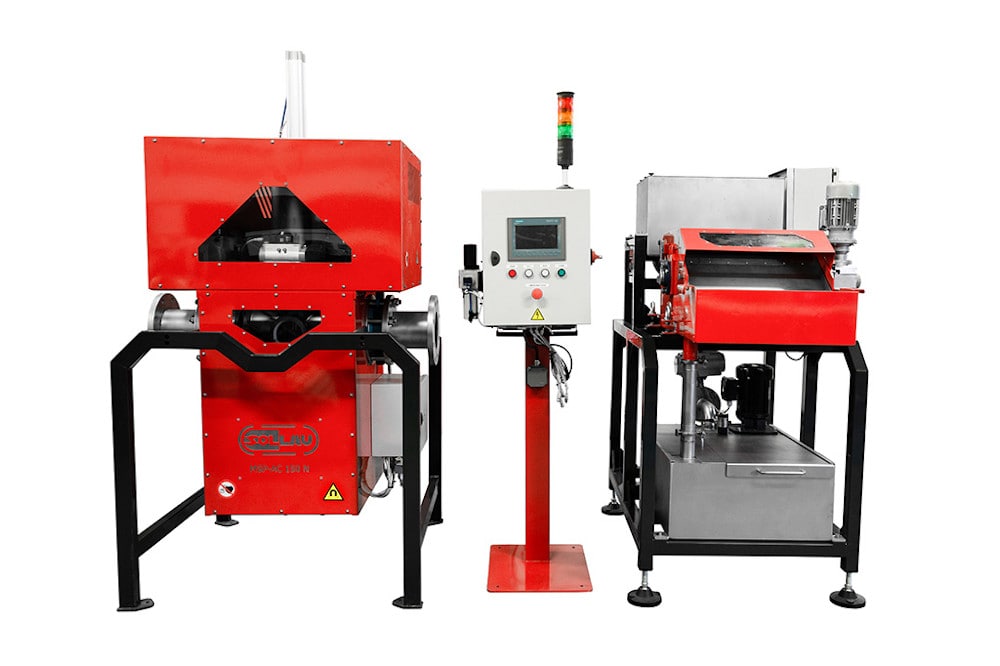

- Две стадии извлечения примесей (возможна поставка сепарационной емкости)

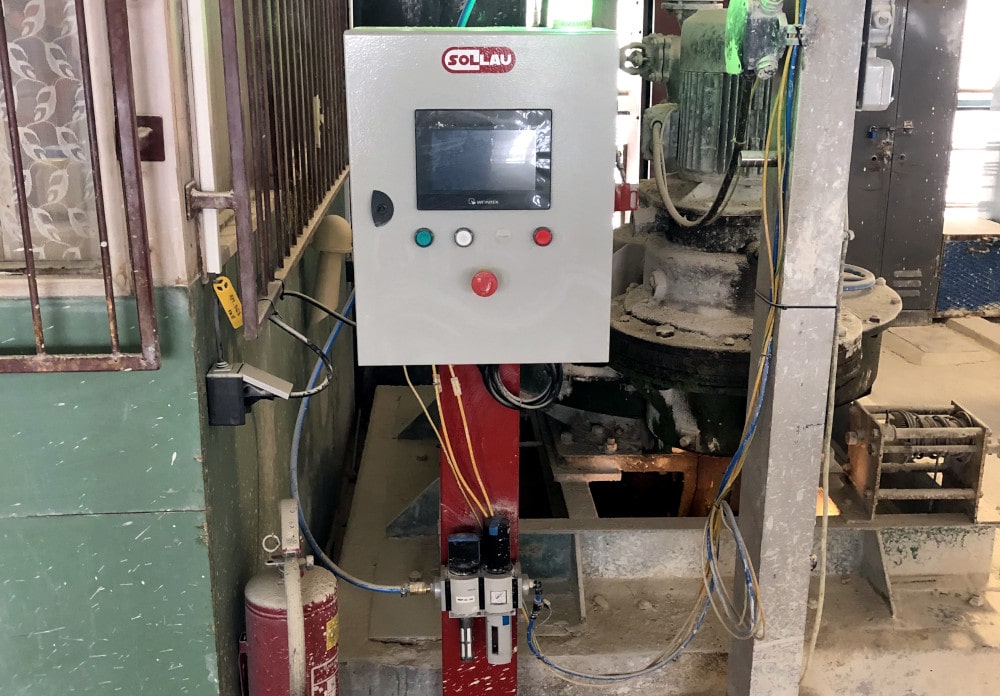

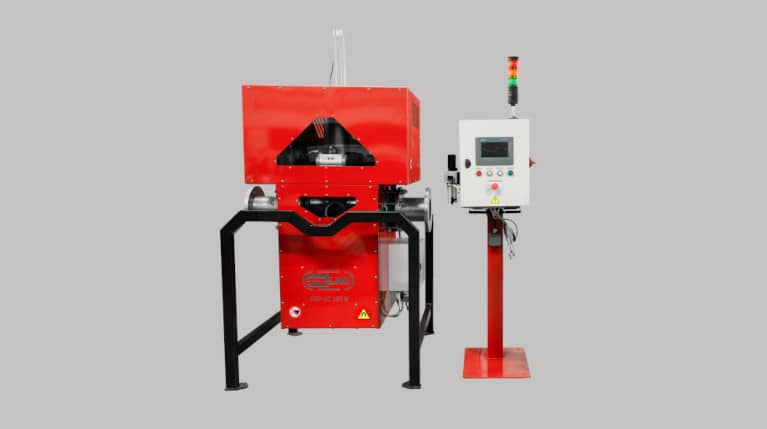

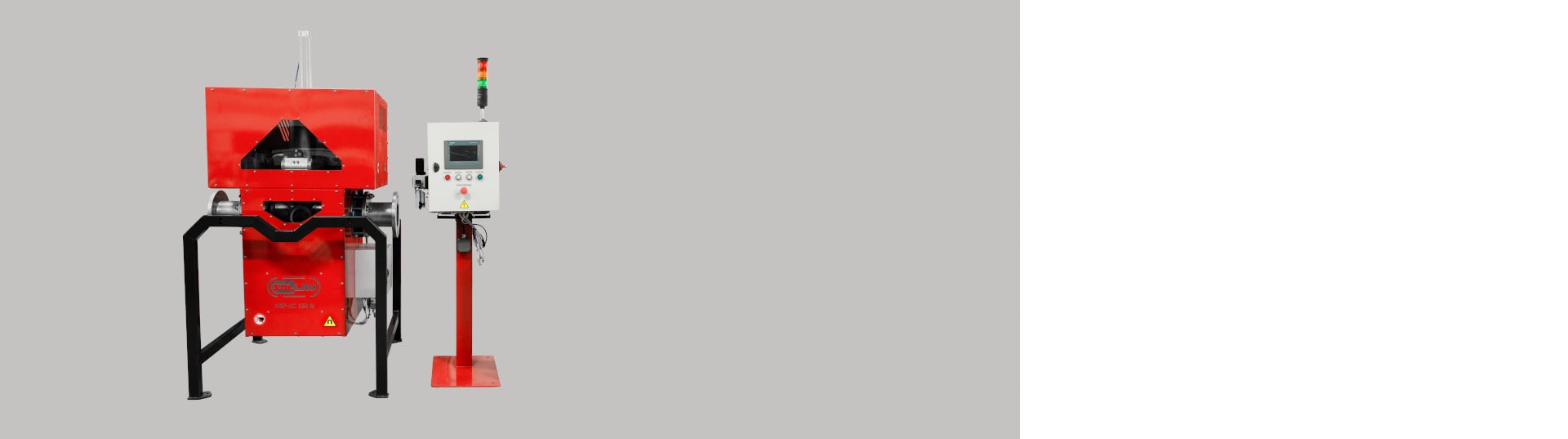

Оснащение автоматического сепаратора MSP-AC SHARK
- Пневматические компоненты FESTO
- Система управления SIEMENS
- Управление посредством цветного сенсорного экрана
- Оптическая сигнализация цикла очистки и неисправностей
- Кроме того, ряд дополнительных устройств (расходомер, мониторинг давления на входе сепарируемого материала, смотровое окно для визуального контроля,…)
- Возможность удаленного администрирования
- Другое дополнительное оборудование

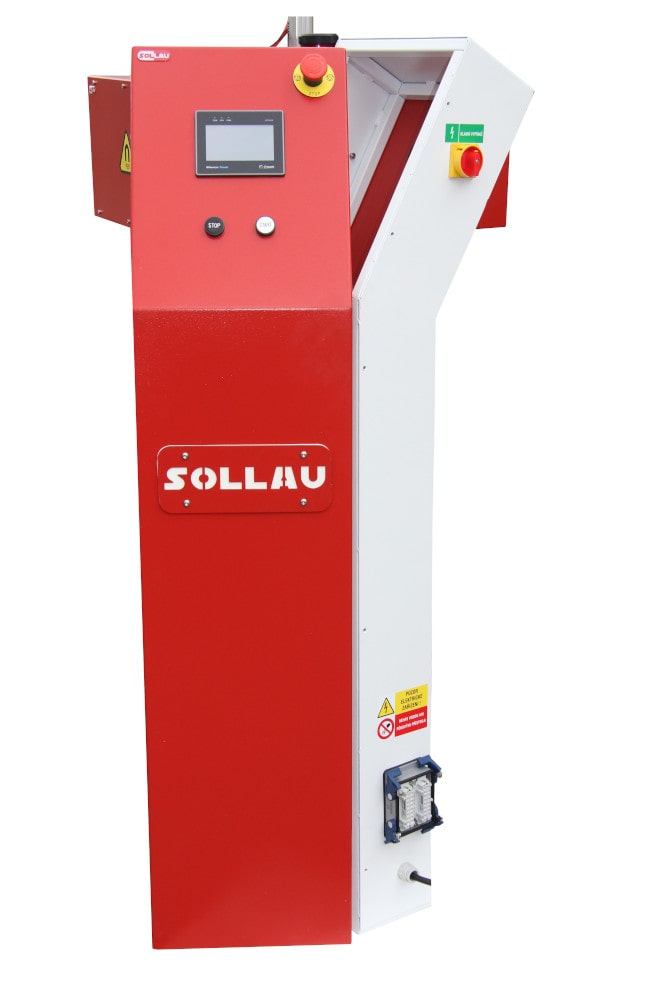

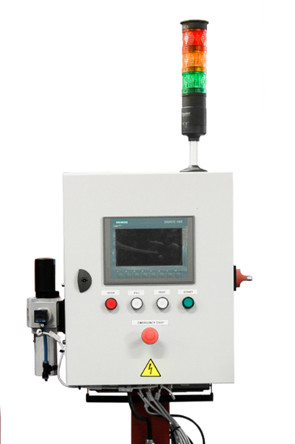

Цветной сенсорный светодиодный дисплей обеспечивает
- Полное управление сепаратором СТАРТ/СТОП/ТЕСТ
- Управление подключенными устройствами — например, сепарационными емкостями
- Настройку интервала очистки
- Выполнение тестового цикла очистки
- Настройку продолжительности отдельных этапов очистки (продолжительность промывки, подачи очищенного материала, обдувки трубок сжатым воздухом,…)
- Предоставление информации об ошибках
- Статистические данные
- Целый ряд других функциональных возможностей
| Продукт | Присоединительный диаметр (мм) | Карта данных (EN) |
|---|---|---|
| MSP-AC 50 N SHARK | 50 | показать PDF |
| MSP-AC 100 N SHARK | 100 | показать PDF |
| MSP-AC 150 N SHARK | 150 | показать PDF |
| MSP-AC 200 N SHARK | 200 | показать PDF |
| MSP-AC 250 N SHARK | 250 | показать PDF |
Мы производим магнитные сепараторы с тремя степенями магнитной индукции
Магнитный сепаратор MSP-AC SHARK предназначен для автоматического отделения ферромагнитных загрязнений из жидких материалов — захватывает частицы от 1 микрона. В основе лежит система неодимовых магнитных стержней, образующих сложный проточный лабиринт, благодаря которому загрязнения эффективно задерживаются на поверхности стержней. Весь процесс очистки сепаратора полностью автоматизирован и управляется через цветной сенсорный дисплей.
Сепараторы MSP-AC мы производим в трёх уровнях магнитной индукции: стандартный (17 000 Гс на ядре, сила отрыва 107 Н), наибольшая сила отрыва (16 100 Гс на ядре, сила отрыва 176 Н) и наибольшая магнитная индукция (18 700 Гс на ядре, сила отрыва 149 Н). Рекомендуем выбирать уровень в соответствии с характером разделяемой среды и требуемой эффективностью улавливания загрязнений.
Очисткой управляет программируемый блок AMIT с сенсорным экраном; она осуществляется с помощью пневматических элементов (FESTO) полностью без участия обслуживающего персонала. Захваченные металлические загрязнения промываются водой или иной промывочной средой и отводятся в отходы. Там, где это требуют экологические нормы, мы дополняем сепаратор вторичной ступенью сепарации с замкнутым промывочным контуром — промывочная среда повторно используется, а расходы на утилизацию опасных отходов минимизируются.
В производствах, где нельзя прервать поток среды, сепаратор устанавливается в байпас трубопровода. Мы предлагаем три варианта в зависимости от степени загрязнения: для слабозагрязнённой среды достаточно одного блока MSP-AC (в течение цикла очистки среда не сепарируется); для среднезагрязнённой среды в байпас добавляется сепаратор MSP-MC PIRANHA, обеспечивающий непрерывную сепарацию даже во время очистки; для сильнозагрязнённой среды в байпас устанавливаются два блока MSP-AC SHARK для бесперебойной полноценной сепарации.
Сепаратор предназначен для производств с повышенной степенью загрязнения жидкой среды ферромагнитными примесями. Типично применяется на сахарных заводах, в пищевой, фармацевтической, машиностроительной, химической и керамической промышленности, а также в промышленных охлаждающих контурах. Сепаратор может быть подключён к системе управления производственной линией, что делает его пригодным для полностью автоматизированных производств.
Да, каждый сепаратор мы изготавливаем полностью под заказ. Стандартно предлагаем диаметры подключения от 50 до 250 мм, при этом способ подключения (фланец, резьбовое соединение или специальные штуцеры) подбирается по требованиям заказчика. Дополнительным оснащением являются расходомер, мониторинг входного давления, смотровое стекло для визуального контроля, возможность дистанционного управления или обогрев сепарирующей части.
Мы бесплатно проводим испытания вашего материала на наших сепараторах — результаты испытаний гарантируем в течение трёх дней. Мы ведём проект от первоначального обследования и проектирования через изготовление под заказ и монтаж до пусконаладки, обучения персонала и авторизованного сервисного обслуживания. Сепараторы свариваем с разрешением в соответствии с PED 2014/68/EU и сертификатом согласно EN-ISO 3834-2, EN 1090-2, EN 13480 и EN 13445.

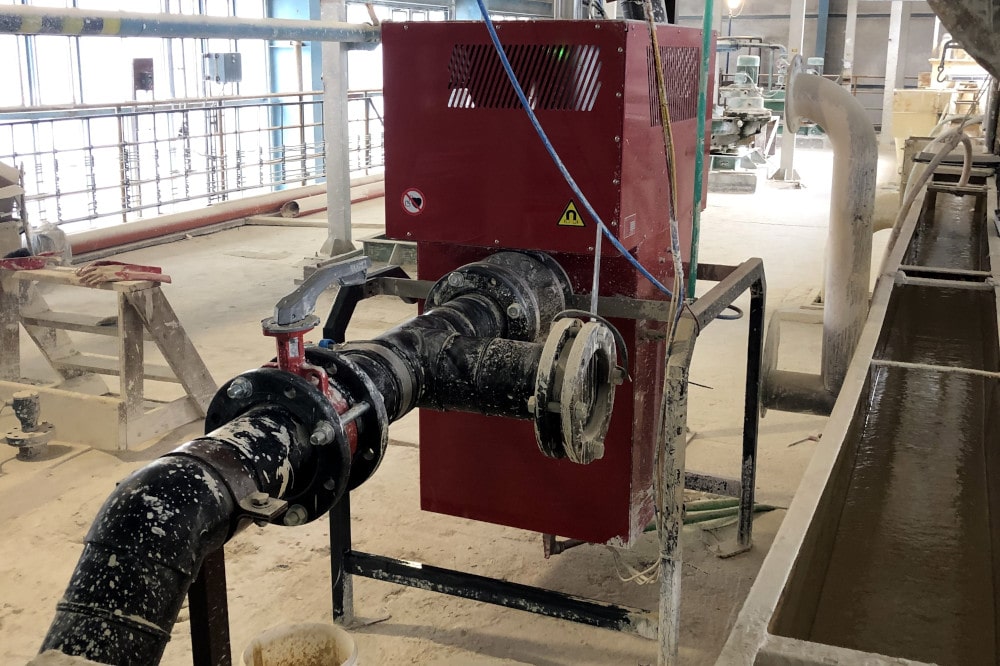

В каких отраслях промышленности находит применение проточный магнитный сепаратор?
Магнитный проточный сепаратор MSP-AC с автоматической чисткой находит свое применение, например, при изготовлении сахара, в пищевой промышленности, в фармацевтике, машиностроении, химической и керамической отраслях промышленности, в промышленных контурах охлаждения и т.д.
