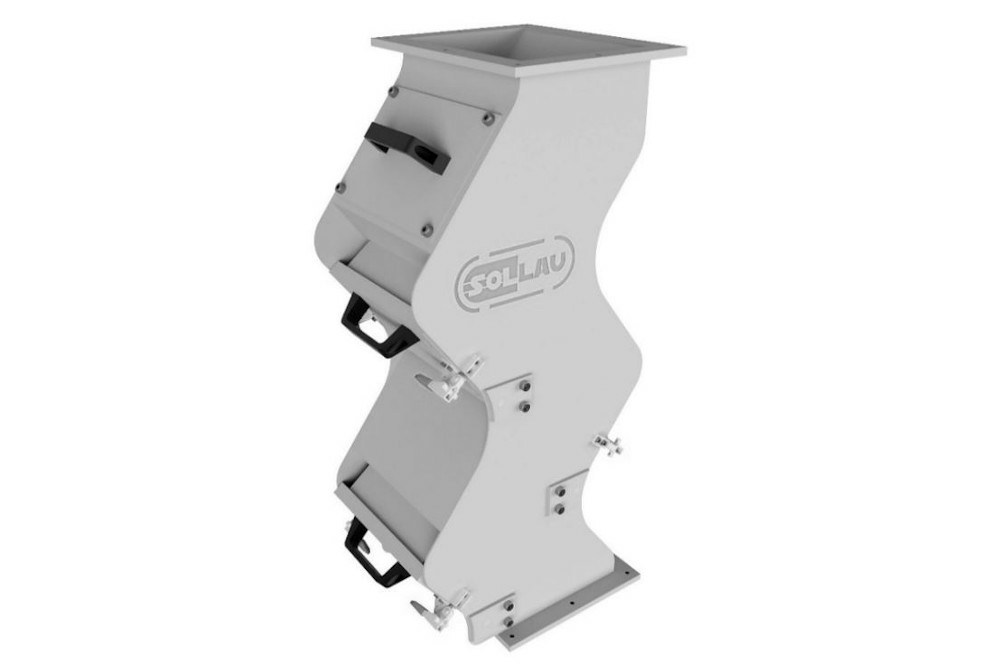

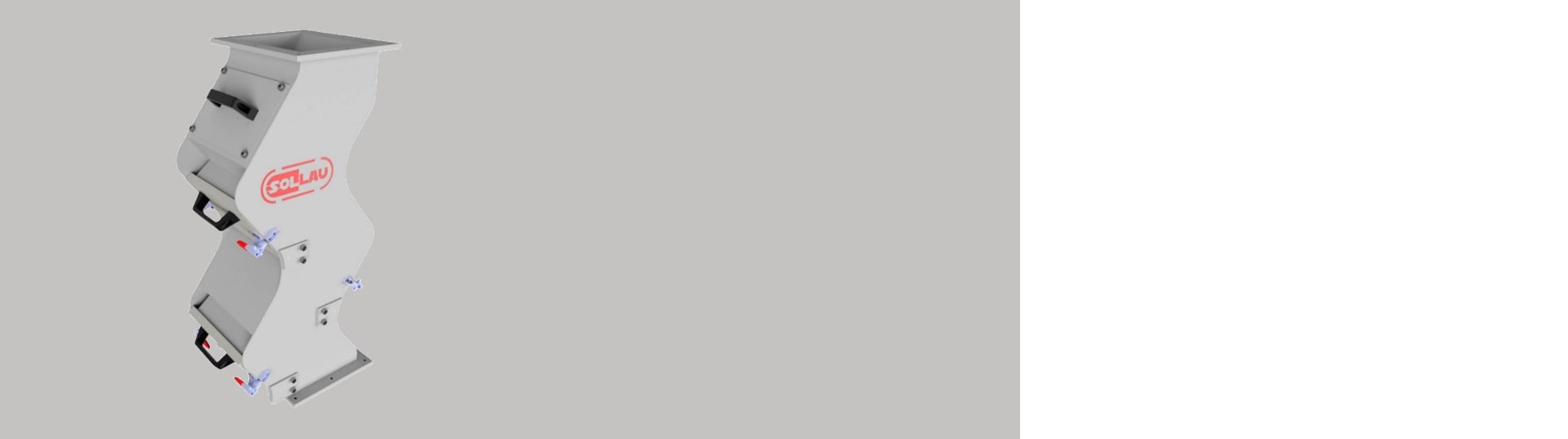

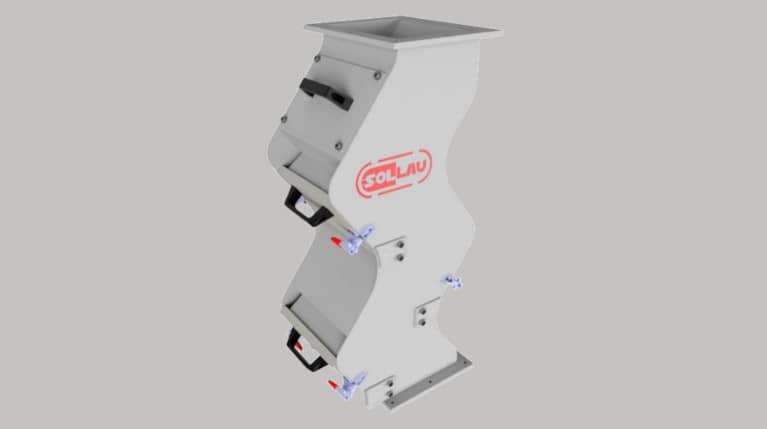

Каскадный магнит с ручной чисткой MSK-MC
Каскадный магнит MSK-MC предназначен для высокопроизводительных транспортных систем (особенно для трубопроводов под действием гравитационных сил), где использование других типов магнитных сепараторов затруднено или даже невозможно.
Конструкция магнитного сепаратора
Каскадный магнит от компании SOLLAU оснащен несколькими большими магнитными пластинами, с которых, благодаря удобной системе чистки данных пластин, очень легко удалить захваченные металлические примеси. После остановки подачи материала и отркытия двери магнитной пластины, магнитные сердечники отдалятся от защитного нержавеющего корпуса и захваченные ферромагнитные частицы самопроизвольно отпадут.

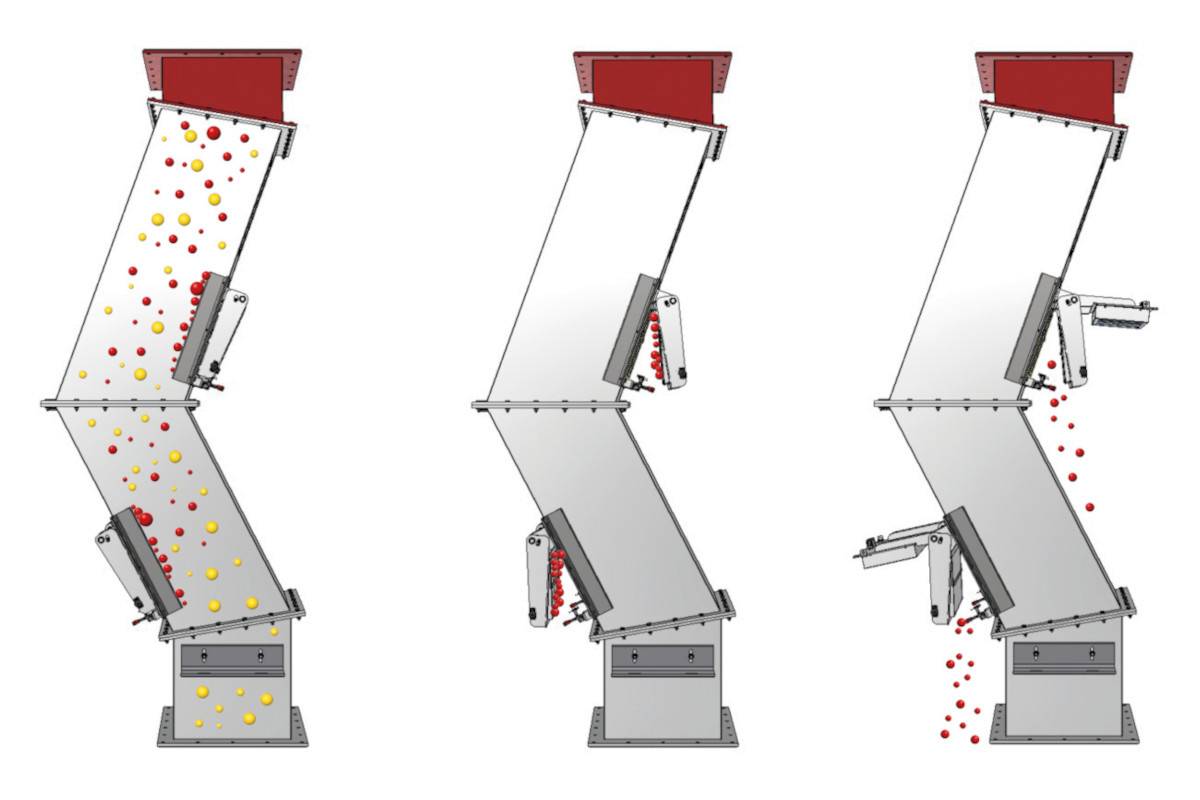

Как работает каскадный магнитный сепаратор?
Пластинчатый железоотделитель в самотёчном трубопроводе способен обрабатывать чрезвычайно большие количества материала (до 350 м3/ч), поскольку магнитные пластины размещены в стенках сепаратора и не ограничивают свободный поток материала. Таким образом, каскадный магнит можно использовать для плохо проницаемых материалов, которые могли бы заблокировать магнитные решетчатые сепараторы. Каскадная форма сепаратора замедляет поток материала и многократно направляет его к магнитным пластинам, значительно повышая эффективность магнитной сепарации. Перемешивание материала при прохождении потока через центральную часть коленчатого корпуса железоотделителя способствует качественной очистке материала на следующей магнитной пластине.
Другие преимущества магнитного сепаратора
Другим преимуществом данного сепаратора является его простая внутренняя компоновка. При необходимости сплошные гладкие поверхности сепаратора можно легко обработать антиабразивным защитным покрытием (возможно использовать напр. керамические пластины, слой гибкого полиуретана или резины, химически нанесенный никель и т. д.), что позволяет значительно расширить возможности использования этого железоотделителя.
Магнитный сепаратор MSK-MC поставляется с фланцами для подключения к существующим трубопроводам клиента.
Каскадные магниты доступны в нескольких вариантах с различной силой магнитного поля - они могут быть оснащены ферритовыми или неодимовыми магнитами, а также их комбинацией. В случае комбинации магнитов материал проходит двойную чистку: сначала при помощи ферритовых пластин из материала будут удалены наиболее крупные частицы (болты, заклепки, гвозди, шайбы), а потом сильные неодимовые магниты выполнят окончательную очистку материала. Вариант с неодимовыми магнитами имеет очень сильное магнитное поле и служит для захвата мелких ферромагнитных частиц диаметром от 60 микрон.
SOLLAU – наши изделия сваривают настоящие профессионалы!
Сертификаты компании SOLLAU:
Разрешение на сварку оборудования, работающего под давлением, в соответствии с PED 2014/68/EU
Сертификация в соответствии с EN-ISO 3834-2, EN 1090-2, EN 13480-1 – 13480-5, EN 13445-1 – EN 13445-5
MSK-MC
- Ферритовые магниты
- Магнитная индукция: 2 700 Гаусс
- Извлечение магнитных включений крупностью от 1,5 мм
Каскадный магнит MSK-MC предназначен для высокопроизводительных транспортных систем, где использование других типов магнитных сепараторов затруднено или даже невозможно.
| Продукт | Макс. производительность (м3/ч) | Размер входа/выхода (мм) | Карта данных (EN) |
|---|---|---|---|
| MSK-MC 400 F | 45 | 400 x 200 | показать PDF |
| MSK-MC 600 F | 85 | 600 x 200 | показать PDF |
| MSK-MC 800 F | 130 | 800 x 200 | показать PDF |
| MSK-MC 1000 F | 195 | 1000 x 300 | показать PDF |
| MSK-MC 1250 F | 250 | 1250 x 300 | показать PDF |
| MSK-MC 1500 F | 365 | 1500 s 300 | показать PDF |
MSK-MC мы рекомендуем для высокопроизводительных самотёчных трубопроводных систем, где установка других типов сепараторов была бы затруднена или невозможна — например там, где решётчатые сепараторы блокировали бы плохосыпучие материалы или где стандартное сечение сепаратора недостаточно для требуемого расхода. Магнитные пластины расположены в стенках сепаратора и никак не ограничивают свободный поток материала; каскадная форма одновременно замедляет поток, многократно направляет его на магнитные пластины и тем самым значительно повышает эффективность сепарации.
Материал проходит через ряд магнитных пластин, расположенных в стенках сепаратора. Каскадное расположение замедляет поток материала и многократно направляет его контролируемым образом на магнитные поверхности — каждое прохождение увеличивает вероятность улавливания ферромагнитных загрязнений. Благодаря гладким внутренним поверхностям без препятствий в потоке материала MSK-MC подходит и для материалов, которые засоряли бы другие типы сепараторов.
MSK-MC изготавливается в трёх конфигурациях: ферритовой (2 700 Гс, улавливание от 1,5 мм), неодимовой (улавливание от 60 микрометров) и комбинированной — ферритовые пластины сначала удаляют более крупные загрязнения, неодимовые выполняют финальную доочистку. Неодимовое исполнение доступно под заказ.
Очистка выполняется вручную без разборки сепаратора. При открытии дверей магнитные сердечники автоматически отодвигаются от защитной пластины из нержавеющей стали — ферромагнитные частицы, задержанные на поверхности защитной пластины, осыпаются сами. Простая геометрия внутреннего расположения с гладкими поверхностями облегчает как очистку, так и нанесение износостойкого защитного покрытия при необходимости.
Да. Гладкие внутренние поверхности сепаратора могут быть оснащены износостойким защитным покрытием в зависимости от конкретного применения — например керамическими плитками, слоем эластичного полиуретана или резины, либо химически осаждённым никелем. Это значительно увеличивает ресурс сепаратора даже в условиях работы с высокоабразивными материалами.
MSK-MC применяется для очистки гранулированных, порошкообразных и зернистых материалов — включая зерновые, бобовые, пластиковый гранулят или порошкообразное сырьё — в пищевой промышленности, производстве кормов, фармацевтической, деревообрабатывающей, химической и керамической отраслях. Высокая производительность (до 365 м³/ч) предопределяет его применение на высокопроизводительных технологических линиях.
MSK-MC поставляется в стандартном исполнении в шести типоразмерах с максимальной производительностью от 45 до 365 м³/ч и размерами входа/выхода от 400 × 200 мм до 1 500 × 300 мм. Сепаратор поставляется с фланцами для подключения к существующей трубопроводной системе заказчика; изготовление на заказ и многоступенчатая конфигурация сепарации доступны под заказ. Испытания вашего материала проводим бесплатно, результаты — в течение 3 рабочих дней.
В каких отраслях промышленности находит применение каскадный магнитный сепаратор?
Каскадные магниты используются для очистки гранулированных, порошкообразных или зерновидных материалов (зерновые, бобовые культуры и т.д.) главным образом в пищевой, кормовой, фармацевтической, деревообрабатывающей, химической и керамической промышленности.
