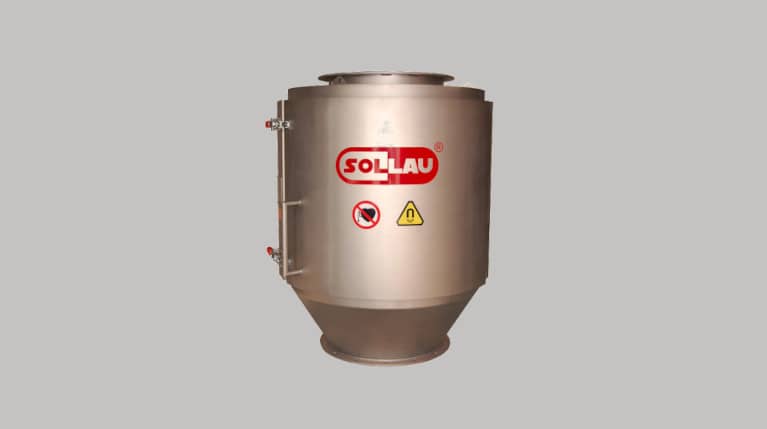

Стержневой трубный магнитный сепаратор МТ
Стержневой трубный магнитный сепаратор MT (иногда также обозначающийся как торпеда или снаряд благодаря своей форме) используется для извлечения металлических примесей из материалов с низкими сыпучими свойствами (гранулированный корм, пластиковый гранулят, древесные опилки, порошкообразные материалы в керамической промышленности и т.д.), которые могут закупорить классические магнитные решётчатые сепараторы.
Конструкция трубопроводного сепаратора

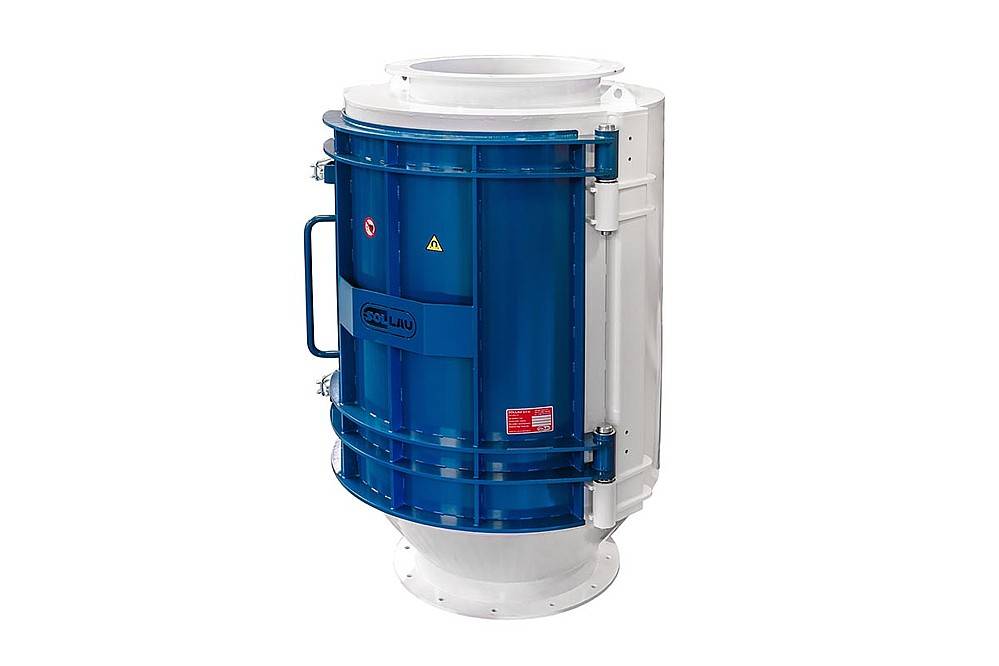

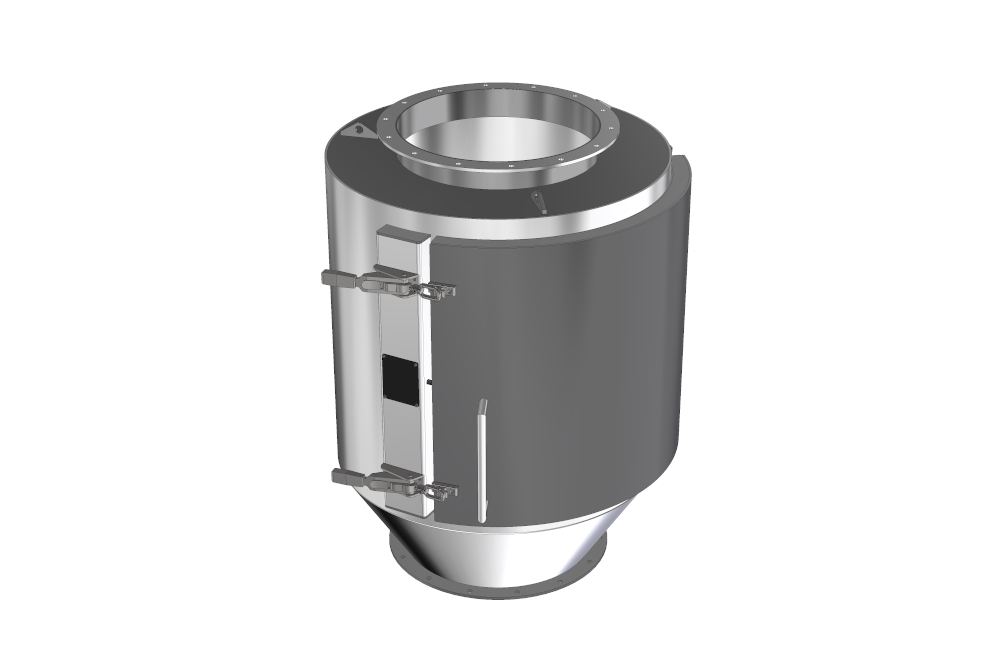

Основу сепаратора образует сварной металлический корпус из нержавеющей стали, который, при подсоединении к существующему патрубку (например, посредством стандартных фланцев или фланцев типа JACOB), становится неотъемлемой частью патрубной системы.

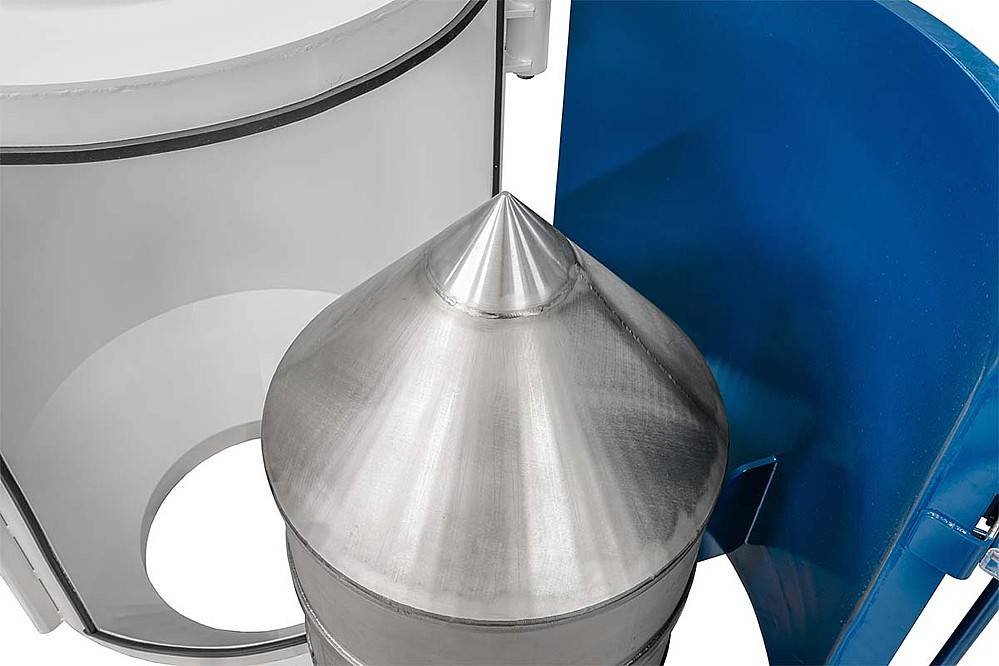

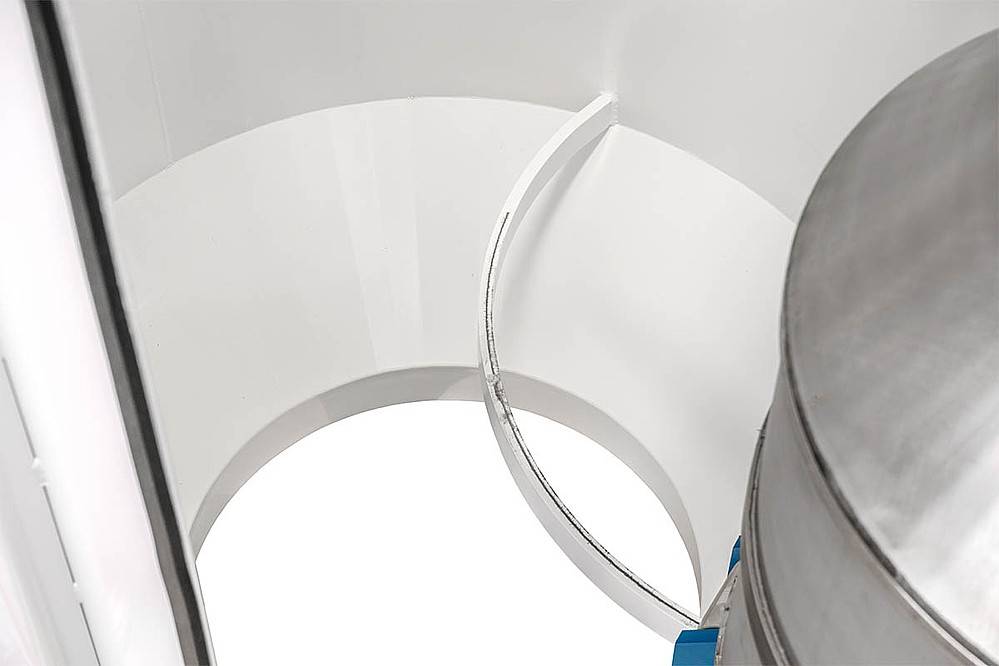

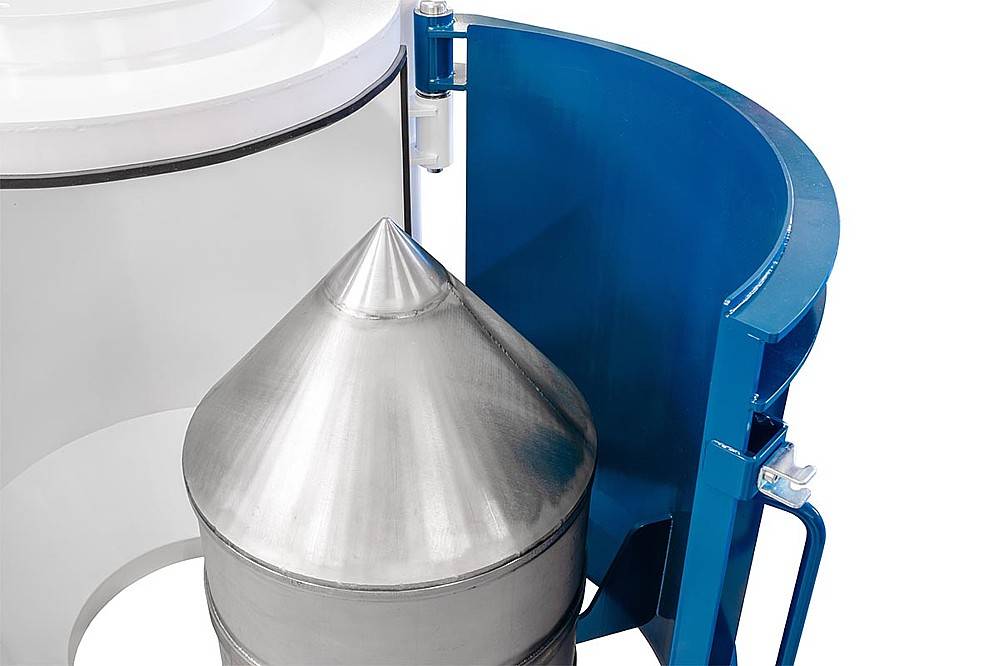

На входе в корпус сепаратора расположен разводящий конус, который позволяет равномерно распределять поток материала. Кроме того, на внутренней стороне внешнего корпуса сепаратора находятся специальные рёбра, направляющие материал в магнитный сердечник (расположенный в нижней части центрального конуса). Благодаря тому, что и разводящий конус, и сам корпус сепаратора имеют круглую форму, достигается равномерный и непрерывный поток материала через сепаратор.
Кроме того, круглое сечение сепаратора в сочетании с разводящим конусом и ферритовыми или неодимовыми магнитами, расположенными в середине сепаратора, позволяют применять данное оборудование не только в вертикальных, но также и в наклонных патрубных системах.
Как очищается cтержневой трубный магнитный сепаратор?

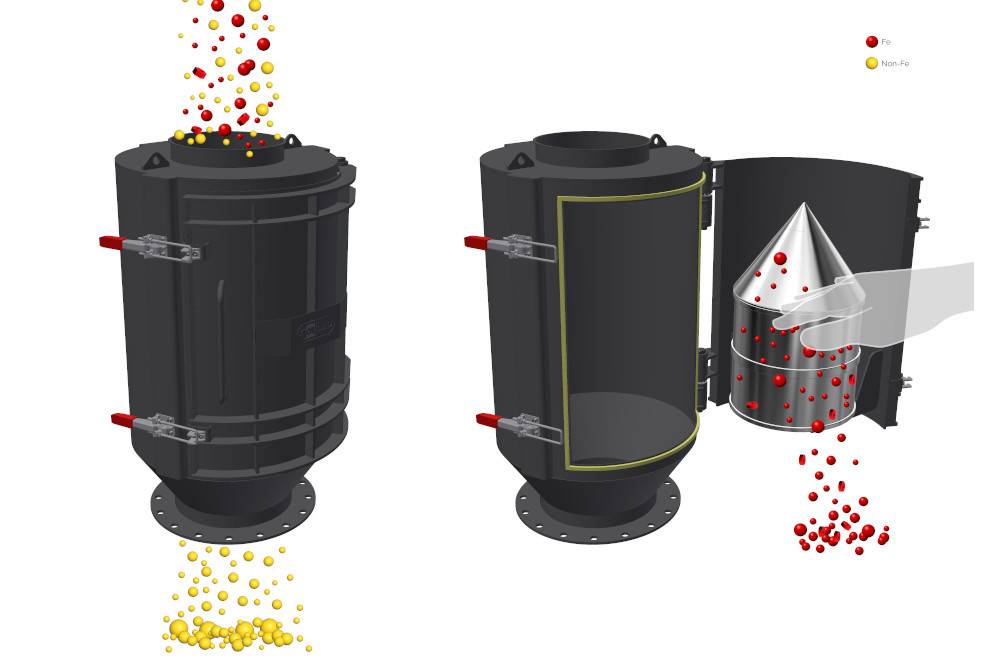

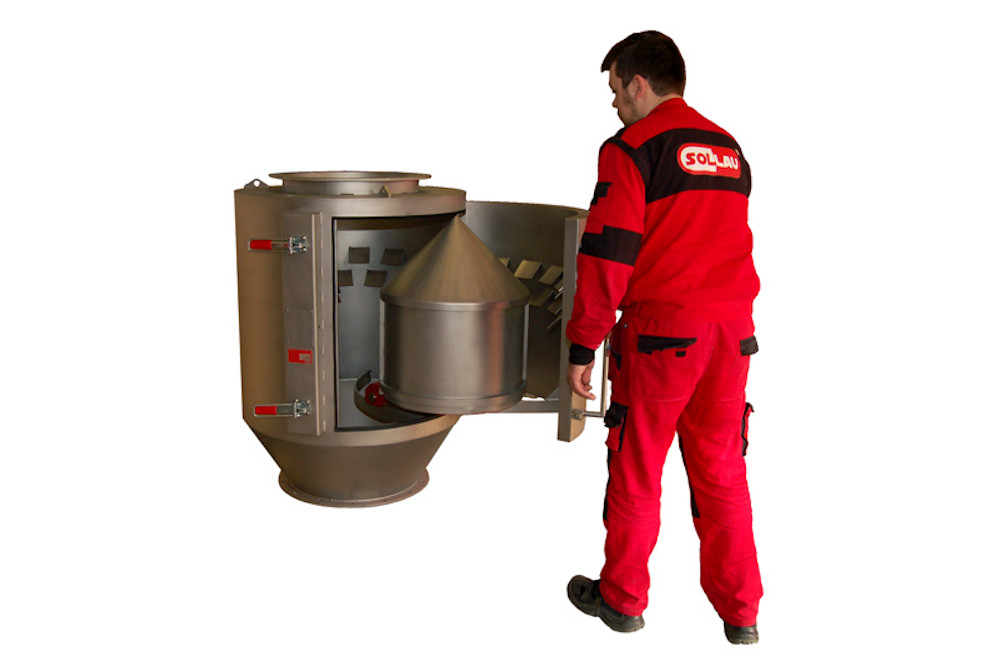

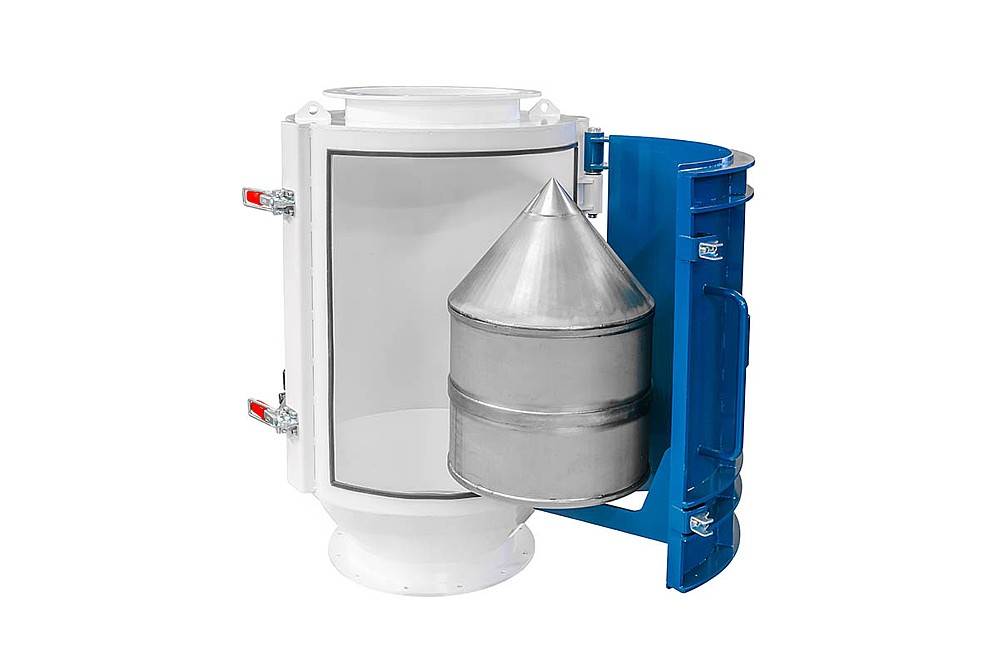

Уловленные ферромагнитные примеси очень легко извлечь благодаря упрощенному механизму очистки. Нужно открыть дверцу магнитного сепаратора (с интегрированным разводящим конусом), повернуть конус на 180 ° и вытянуть магнитные сердечники. Как только магнитные сердечники будут вытянуты, ферромагнитные примеси, прикреплённые к центральной и нижней части конуса, отпадут сами.

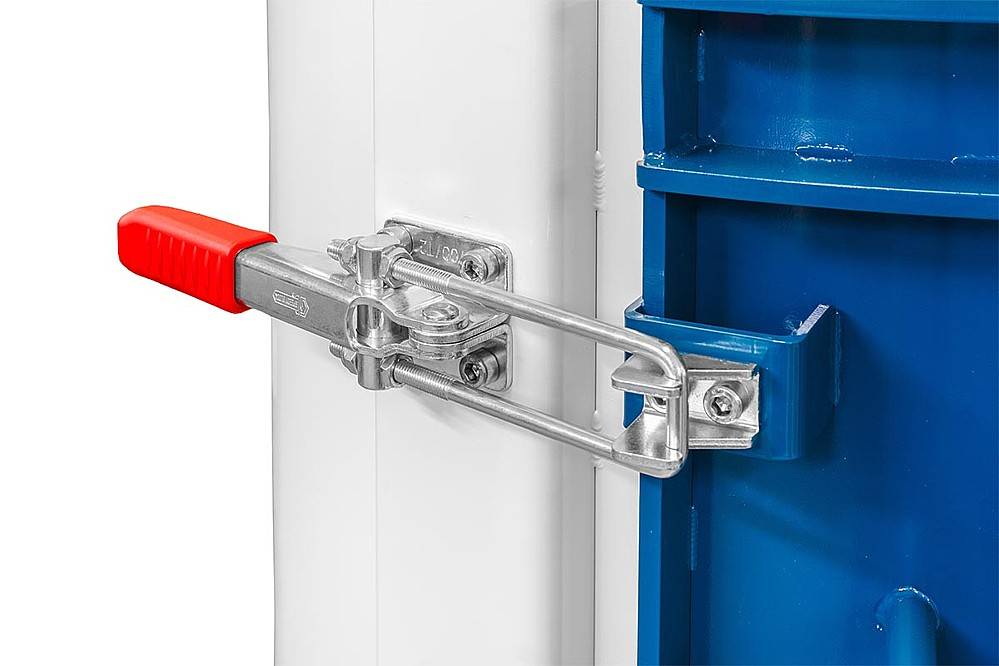

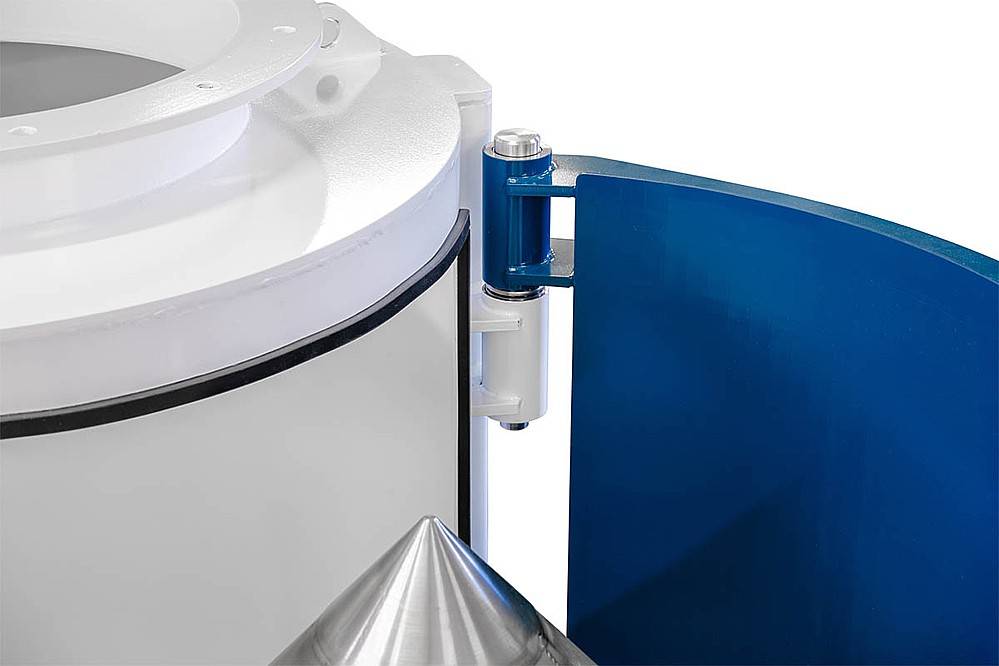

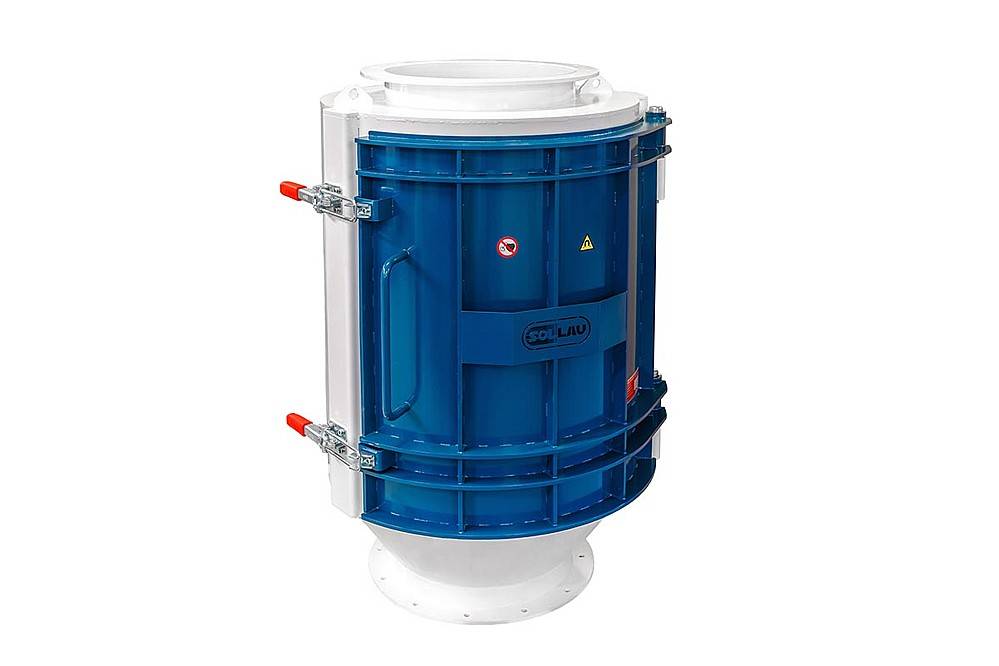

В стандартной комплектации дверца сепаратора оснащена массивными крюковыми зажимами, однако, по особому запросу дверца может быть оборудована, например, предохранительным электромагнитным замком.
SOLLAU – наши изделия сваривают настоящие профессионалы!
Сертификаты компании SOLLAU:
Разрешение на сварку оборудования, работающего под давлением, в соответствии с PED 2014/68/EU
Сертификация в соответствии с EN-ISO 3834-2, EN 1090-2, EN 13480-1 – 13480-5, EN 13445-1 – EN 13445-5
MT
- Производительность до 360 м3/ч
- Прочная конструкция из нержавеющей стали
- Отлично подходит для материалов склонных к слипанию
- Очистка от удерживаемых примесей производится вручную
- Вертикальная установка
Стержневой трубный магнитный сепаратор MT используется для извлечения металлических примесей из материалов с низкими сыпучими свойствами (гранулированный корм, пластиковый гранулят, древесные опилки, порошкообразные материалы в керамической промышленности и т.д.).
| Продукт | Макс. производительность (м3/ч) | Диаметр входа/выхода (мм) | Карта данных (EN) |
|---|---|---|---|
| MT 100 F | 10 | 99 | показать PDF |
| MT 150 F | 25 | 149 | показать PDF |
| MT 200 F | 60 | 199 | показать PDF |
| MT 250 F | 90 | 249 | показать PDF |
| MT 300 F | 130 | 299 | показать PDF |
| MT 350 F | 165 | 349 | показать PDF |
| MT 400 F | 230 | 398 | показать PDF |
| MT 500 F | 360 | 498 | показать PDF |
В каких отраслях промышленности находит применение магнитный сепаратор?
Стержневой трубный магнитный сепаратор применяется на предприятиях, специализирующихся на агропромышленной, фармацевтической, деревообрабатывающей, химической, керамической и прочих промышленностях.
Пластиковая и резиновая промышленность
Деревообраба- тывающая промышленность
Пищевая промышленность
Автомобильная промышленность
Химическая промышленность, краски
Цементная и известковая промышленность
Стекольная и фарфоро-фаянсовая промышленность
Табачная промышленность
Целлюлозно-бумажная промышленность
Машиностроение и литейная промышленность
Переработка и утилизация отходов
Фармацевтическая промышленность
