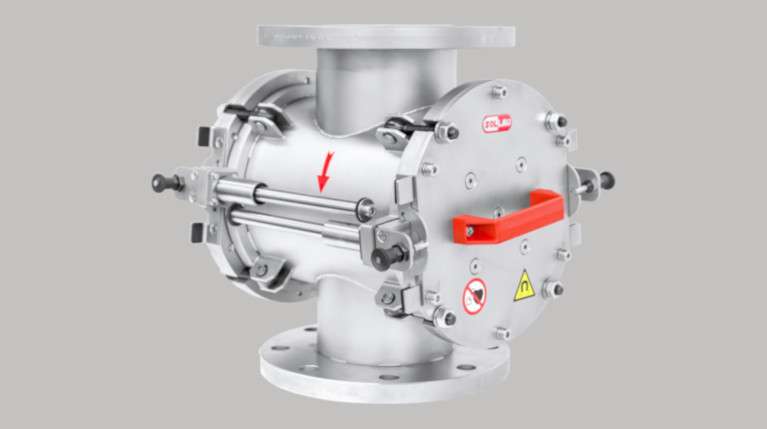

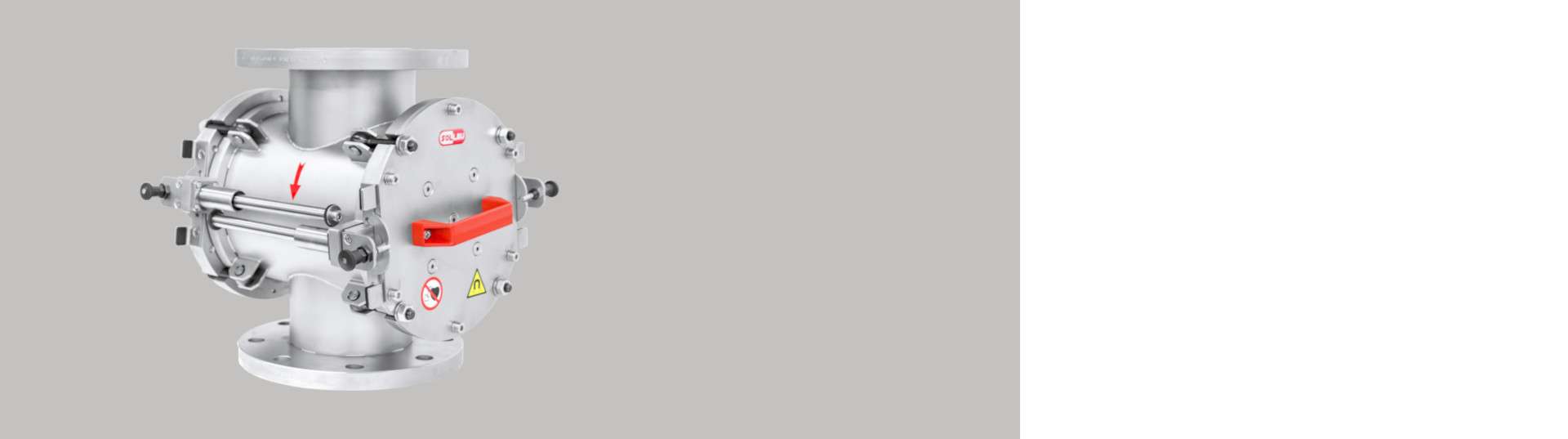

Пластинчатый магнитный сепаратор ML-P для трубопроводов
Пластинчатый магнитный сепаратор ML-P для трубопроводов под давлением разработан для извлечения ферромагнитных частиц, которые находятся в быстропротекающем (до 25 м/с) жидком (и даже сыпучем) материале. По сравнению с обычными решеточными сепараторами ML-P подходит для очистки жидкостей, содержащих крупные фракции твердых материалов, волокон или абразивных частиц.

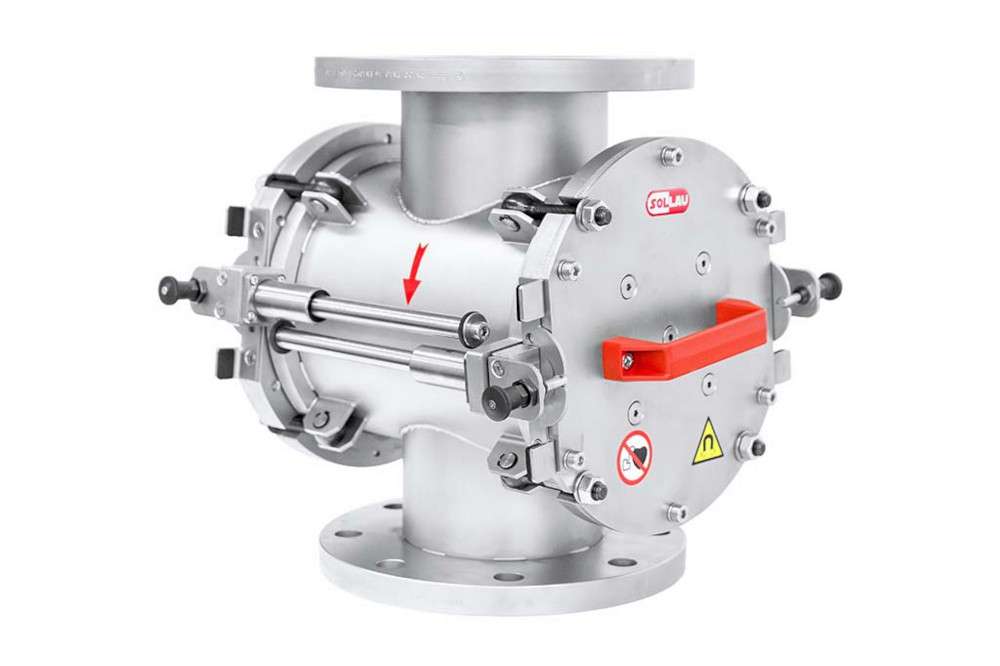

Конструкция магнитного сепаратора

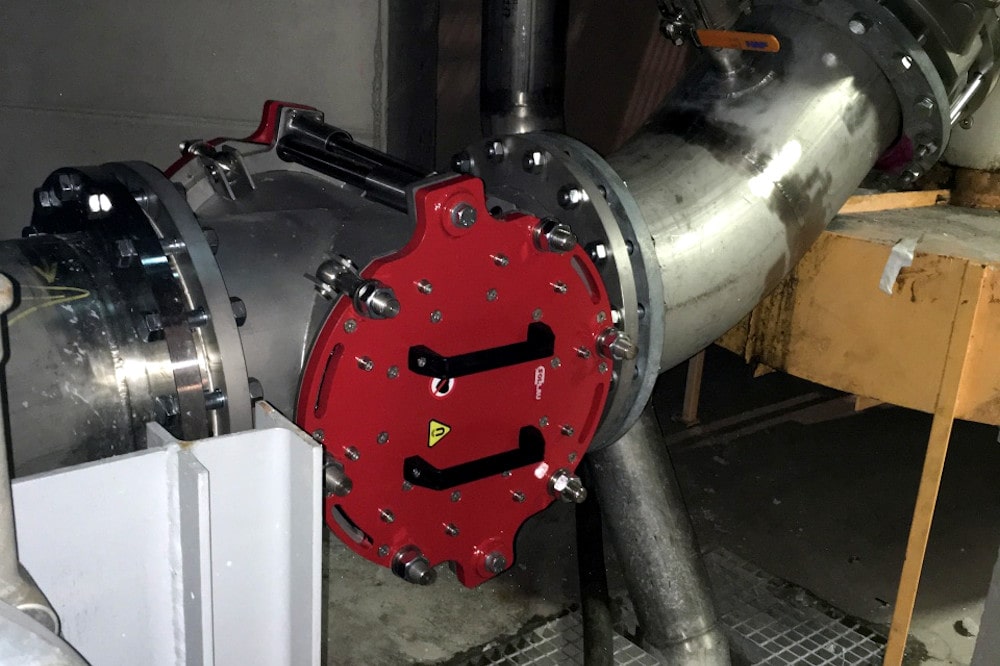

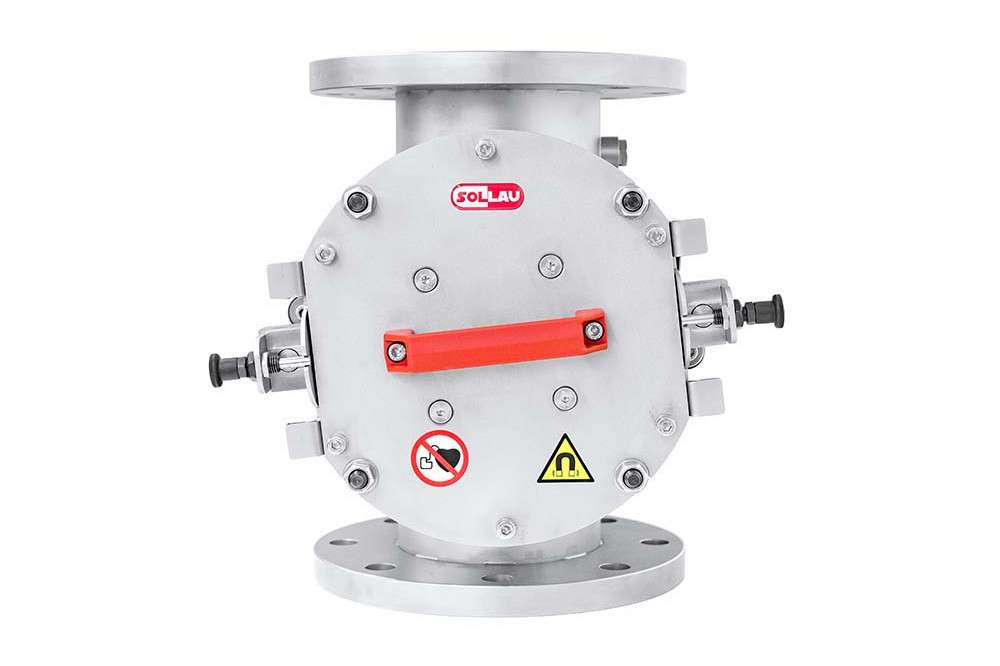

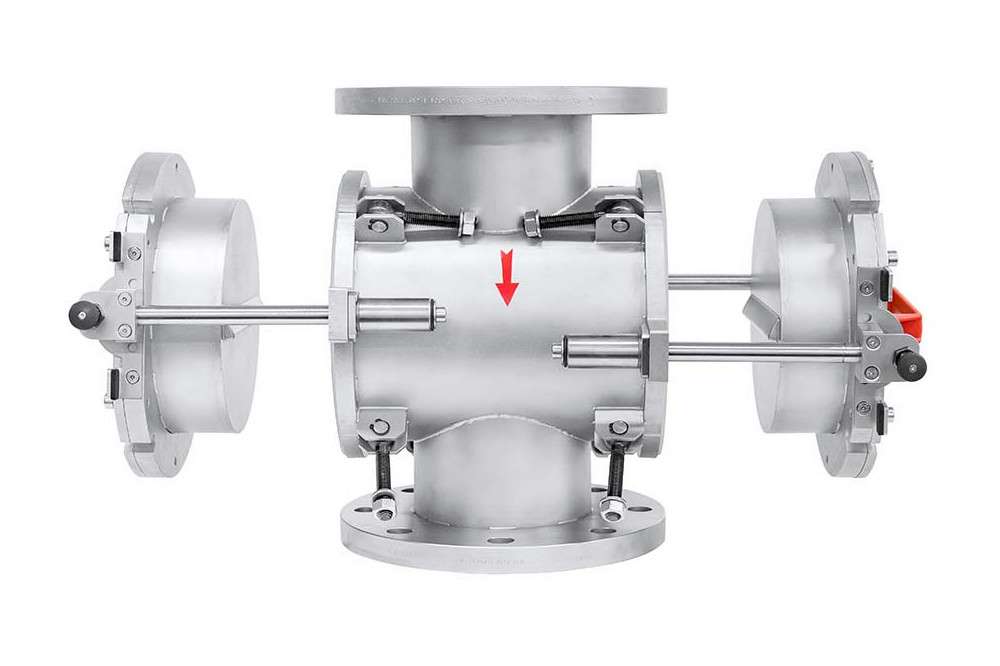

Сварной корпус сепаратора из нержавеющей стали присоединяется к трубопроводной системе стандартными фланцами и становится её неотъемлемой частью.

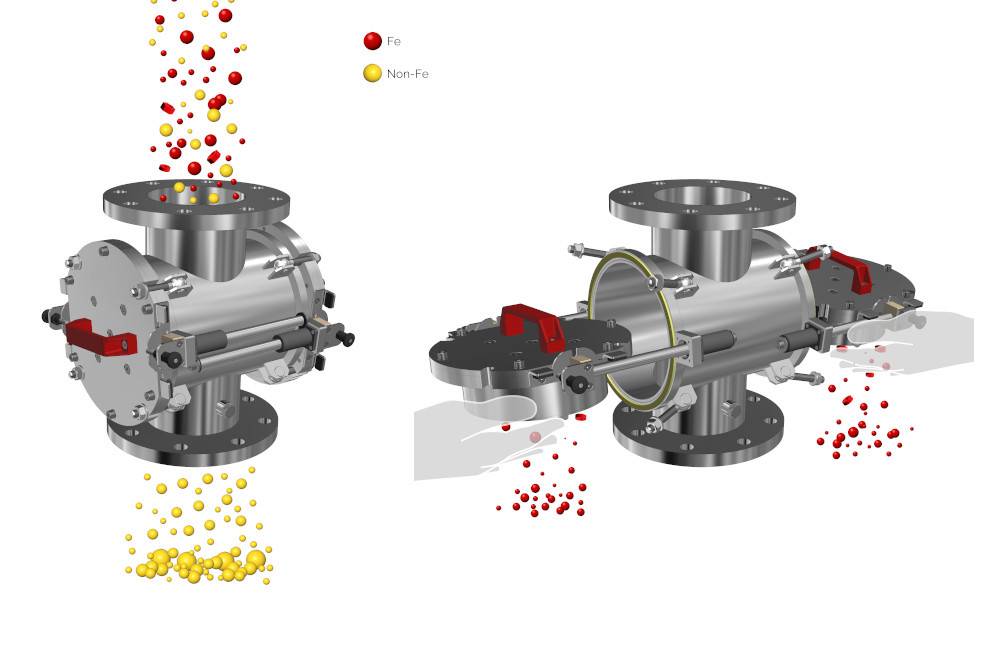

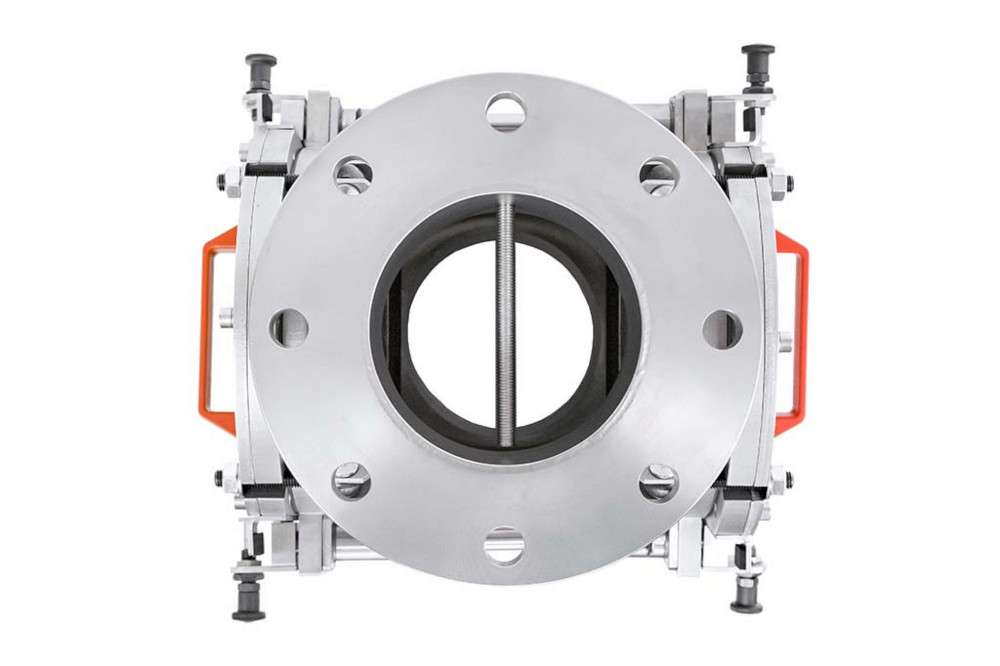

Поток поступающего в железоотделитель материала посредством установленного в центре приёмной горловины уголка-рассекателя разделяется на две части, которые направленно подаются на рабочие поверхности магнитных пластин, закреплённых на дверцах в боковых стенках корпуса, и обеспечивает максимальную эффективность процесса сепарации. При сепарации проблемных материалов рассекатель можно легко снять.
Ферромагнитные примеси, содержащиеся в потоке материала, фиксируются на магнитных дверях, расположенных по бокам сепаратора. Двери оснащены очень сильными неодимовыми магнитами с магнитной индукцией 7500 Гс!
Этот сепаратор уникален тем, что он способен улавливать даже очень мелкие примеси (от 0,5 мм), в том числе при высоких скоростях (до 25 м/с)!

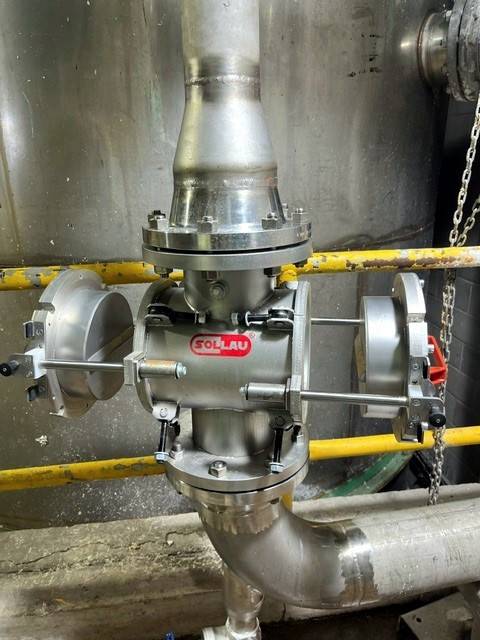

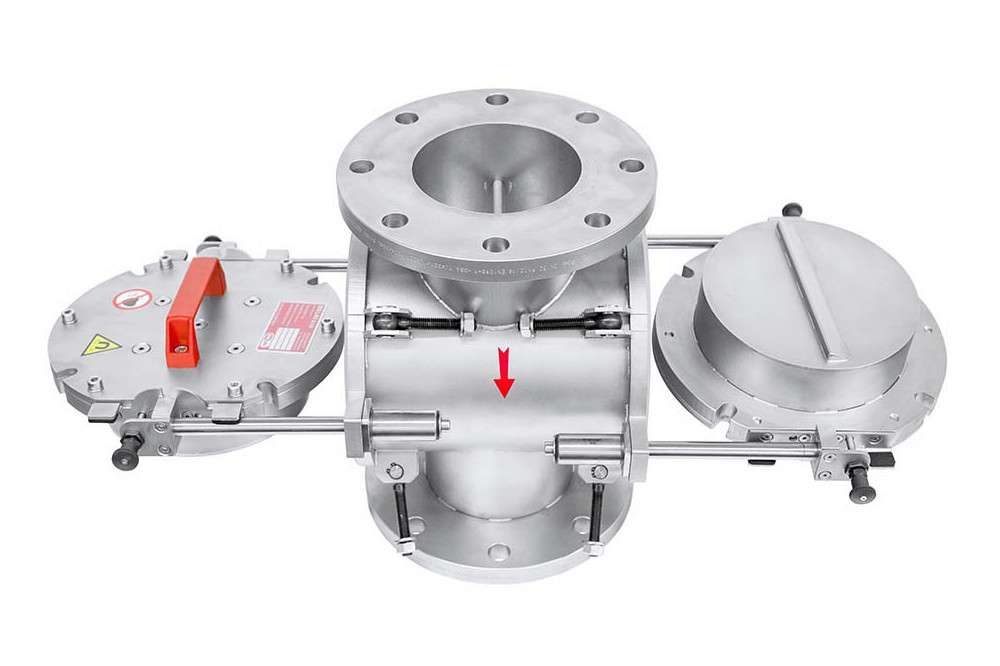

Магнитные двери крепятся к корпусу сепаратора на направляющих стержнях.Поэтому их выдвижение в стороны и последующая очистка производятся быстро, комфортно и безопасно.

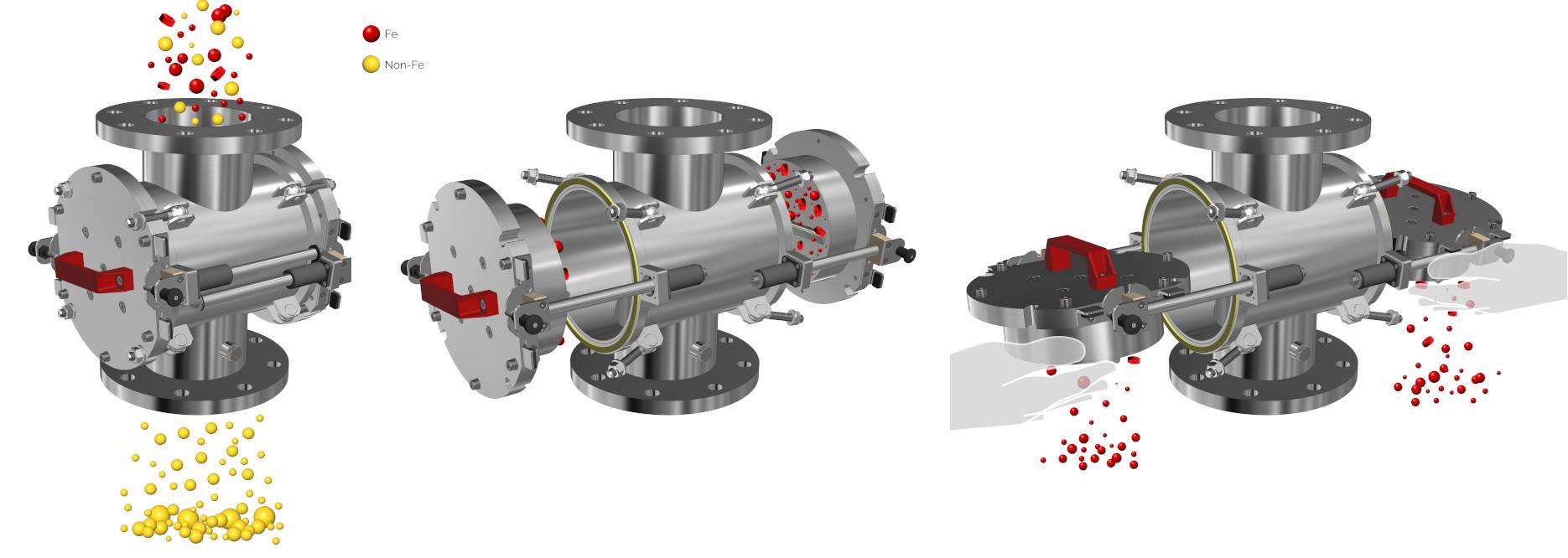

Как очищается магнитный сепаратор?
Очистка пластинчатого сепаратора очень проста:
- Ослабьте винты, фиксирующие дверь с магнитами.
- Двери с магнитами, установленные на направляющих стержнях, переместите в крайнее положение.

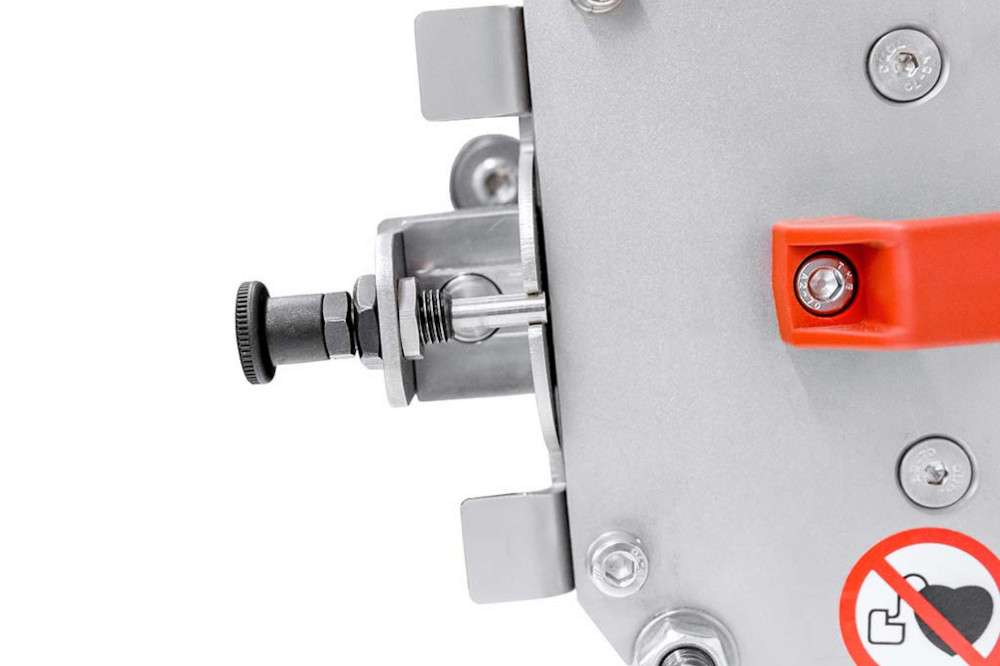

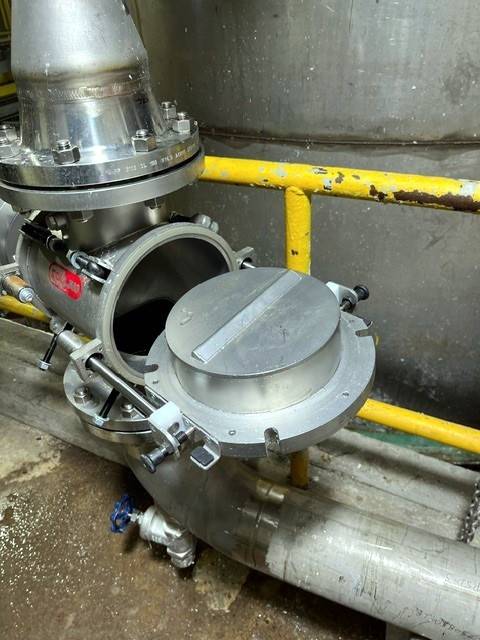

- Разблокируйте штифты, фиксирующие двери, и поверните последние в горизонтальное положение. Снова зафиксируйте штифты в этом положении.

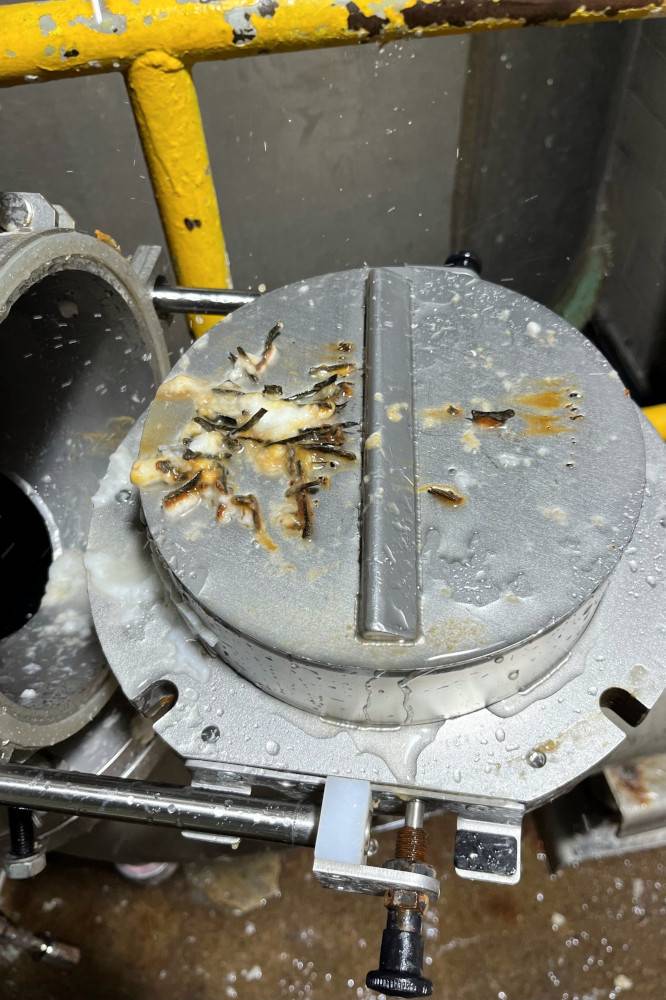

- Ферромагнитные загрязнения, скопившиеся на магнитном сердечнике, удалите вручную.
Не используйте металлические инструменты для удаления собранных загрязнений – это может привести к травме!
К какому трубопроводу подключается сепаратор?
Стандартный диаметр отверстия для присоединения сепаратора ML-P составляет от 100 до 250 мм и его устойчивость к давлению материала - до 10 бар, однако, по требованию клиента, мы можем скорректировать величину устойчивости к давлению, диаметр отверстия и способ подключения к системе трубопровода (с помощью фланца, фитинги, особого соединения).
SOLLAU – наши изделия сваривают настоящие профессионалы!
Сертификаты компании SOLLAU:
Разрешение на сварку оборудования, работающего под давлением, в соответствии с PED 2014/68/EU
Сертификация в соответствии с EN-ISO 3834-2, EN 1090-2, EN 13480-1 – 13480-5, EN 13445-1 – EN 13445-5
- Высокая отрывная сила
- Прочная конструкция из нержавеющей стали
- Сепаратор рассчитан на эффективную работу под давлением до 10 бар
- Отлично подходит для абразивных материалов и для материалов склонных к слипанию
- Очистка от удерживаемых примесей производится вручную
- Вертикальная и горизонтальная установка
Разработан для извлечения ферромагнитных частиц, которые находятся в быстропротекающем (до 25 м/с) жидком (и даже сыпучем) материале.
Продукт | Диаметр входа/выхода (мм) | Карта данных (EN) |
---|---|---|
ML-P 100 N | 100 | показать PDF |
ML-P 150 N | 150 | показать PDF |
ML-P 200 N | 200 | показать PDF |
ML-P 250 N | 250 | показать PDF |
ML-P 300 N | 300 | показать PDF |
ML-P 350 N | 350 | показать PDF |

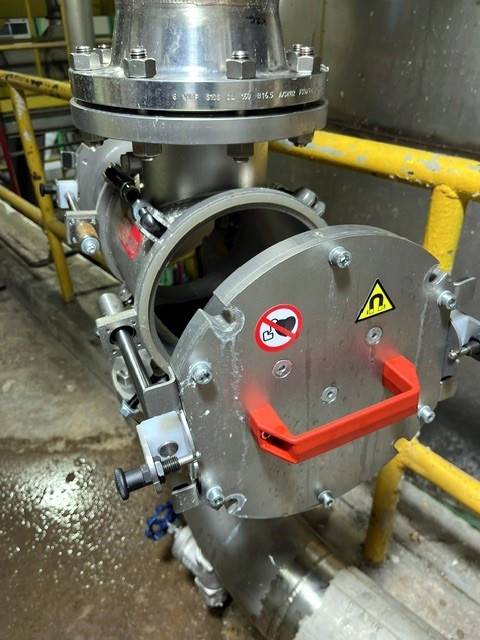

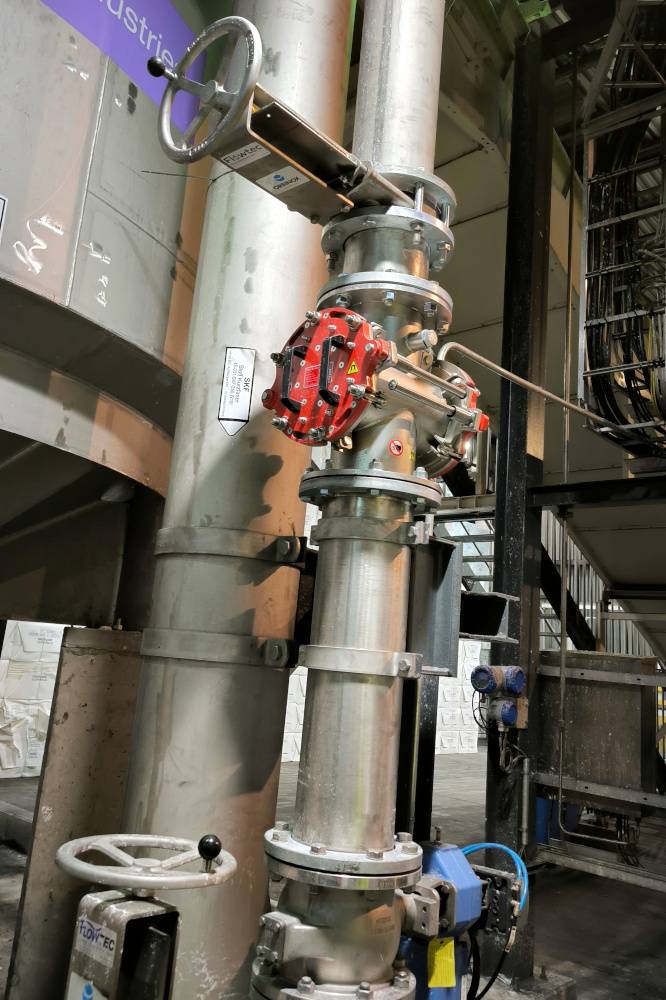

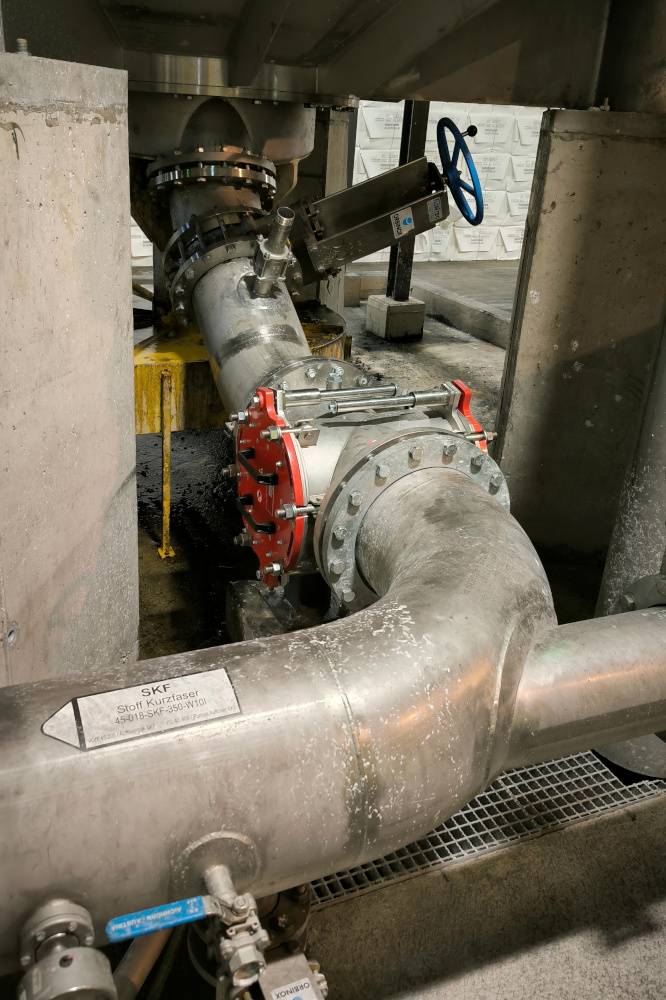

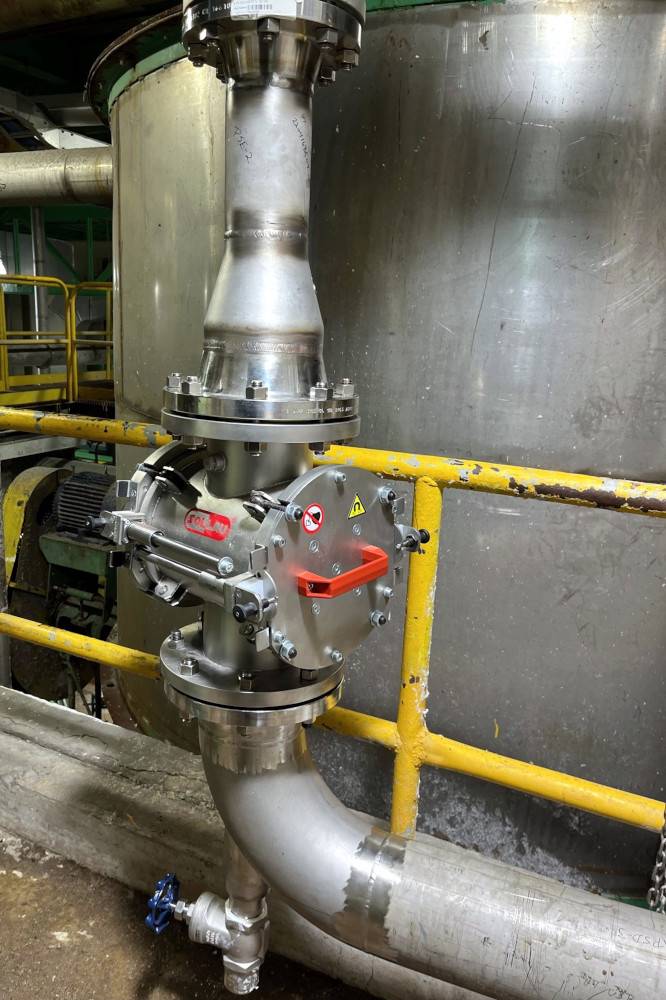

- Извлечение металлов (фрагменты проволоки 5 см) из целлюлозы - производство бумажных полотенец (анализ конкретной ситуации)
- Отделение черных металлов от целлюлозы при производстве бумаги — 20 кг проволоки в неделю (анализ конкретной ситуации)
- Отделение проволоки от целлюлозы при производстве бумаги (анализ конкретной ситуации)
В каких отраслях промышленности находит применение магнитный сепаратор?

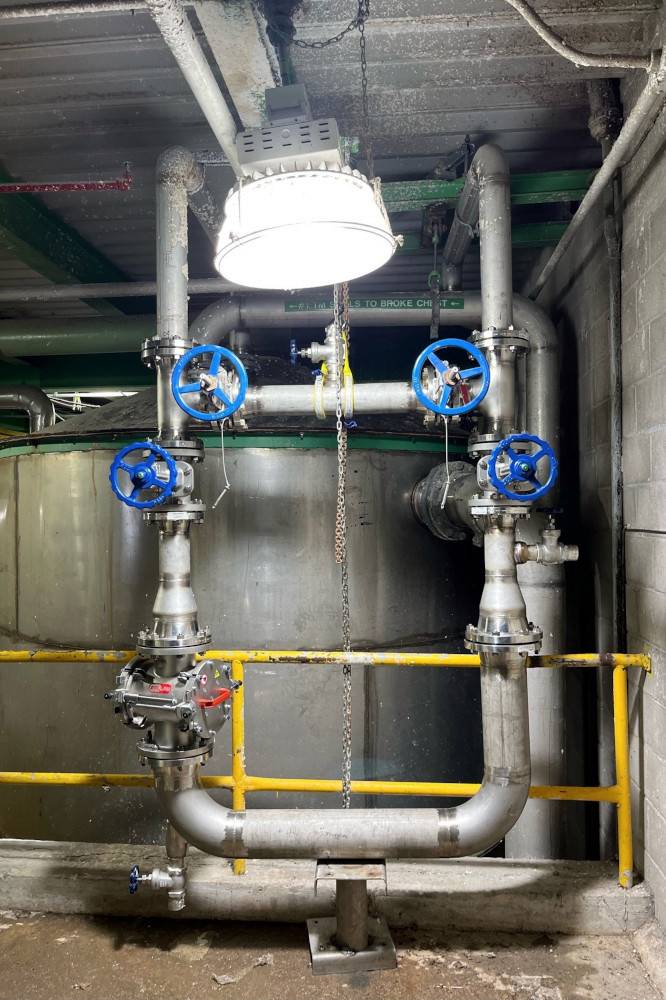

Пластинчатый железоотделитель ML-P, встраиваемый в трубопроводную систему, отличается прочной конструкцией из нержавеющей стали, высокой эффективностью сепарации (благодаря сверхсильным неодимовым магнитам), высокой пропускной способностью (поток материала внутри корпуса сепаратора протекает свободно, без нежелательных препятствий) и простотой обслуживания. Магнитные пластины сепаратора ML-P не препятствуют движению немагнитных составляющих сепарируемых материалов, что позволяет предотвратить зависание сырья и образование заторов, и слeдовательно ML-P используется напр. в целлюлозно-бумажной промышленности, так как он легко справляется с длинноволокнистым материалом, типичным для этой отрасли. Однако, из-за относительно большого расстояния между магнитными дверцами данный сепаратор не подходит для очистки материала например в пищевой промышленности.
