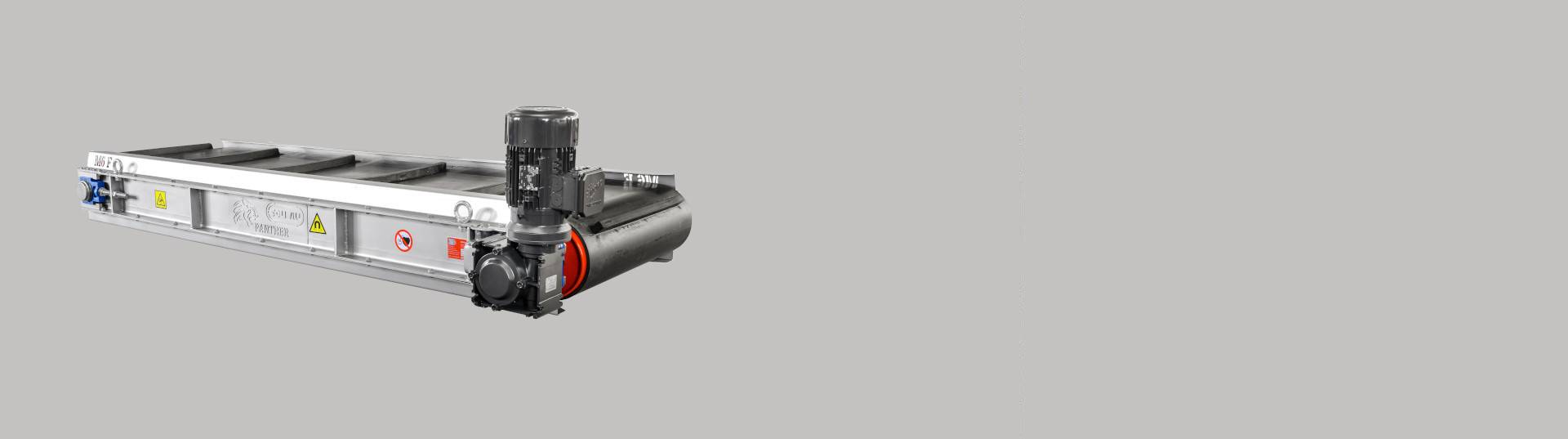

Подвесный магнитный сепаратор самоочищающийся DND-AC

Magnetická deska s automatickým čištěním DND-AC

Магнитная панель с автоматической чисткой используется на производстве с высокой степенью присутствия ферромагнитных частиц, где панель с ручной очисткой из-за быстрого загрязнения не могла бы использоваться.

Этот специальный магнитный сепаратор служит как для улавливания ценного металлического сырья (для дальнейшей обработки), так и защищает дальнейшее машинное оборудование (дробилки, прессы, червячные конвейеры и т.д.) от повреждения ферромагнитными предметами (отломившиеся детали машин, винты, гайки, проволока и т.д.). Ферромагнитные нечистоты, отделенные от материала на ленточном конвейере, при помощи отвальной ленты магнита отводятся для дальнейшей переработки для дальнейшей переработки или сбора.

Преимущества магнитной панели от Sollau

  • 1сервис до 48 часов
  • 2гарантия 2 года на сепаратор в целом и 10 лет на магнитный сердечник (при заключении сервисного договора и выполнении регулярных сервисных осмотров)
  • 3индикация натяжения ленты
  • 4возможность скупки плит за 30 % первоначальной цены

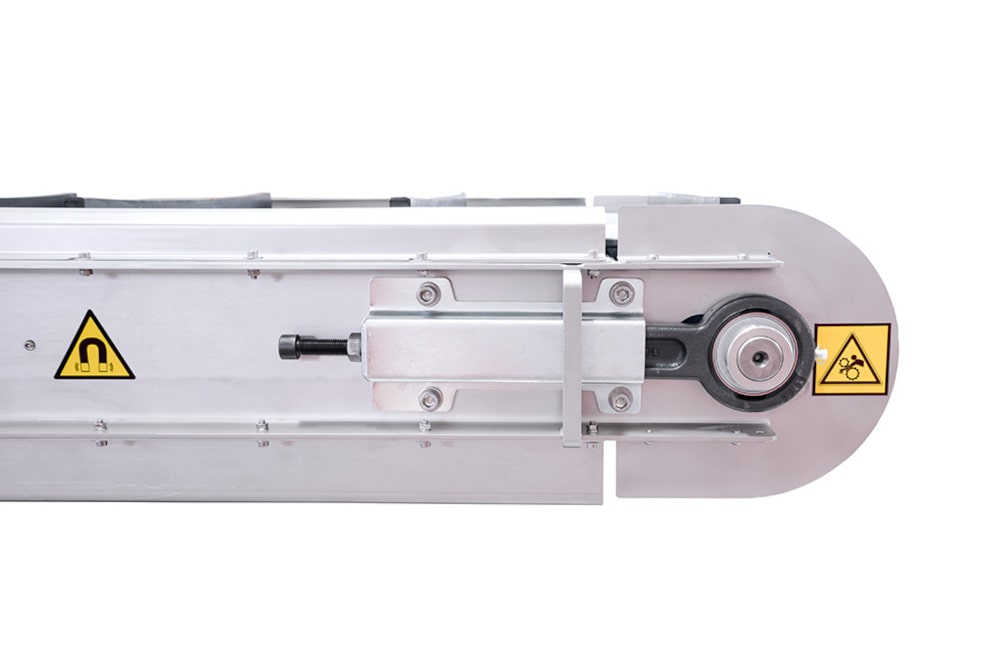

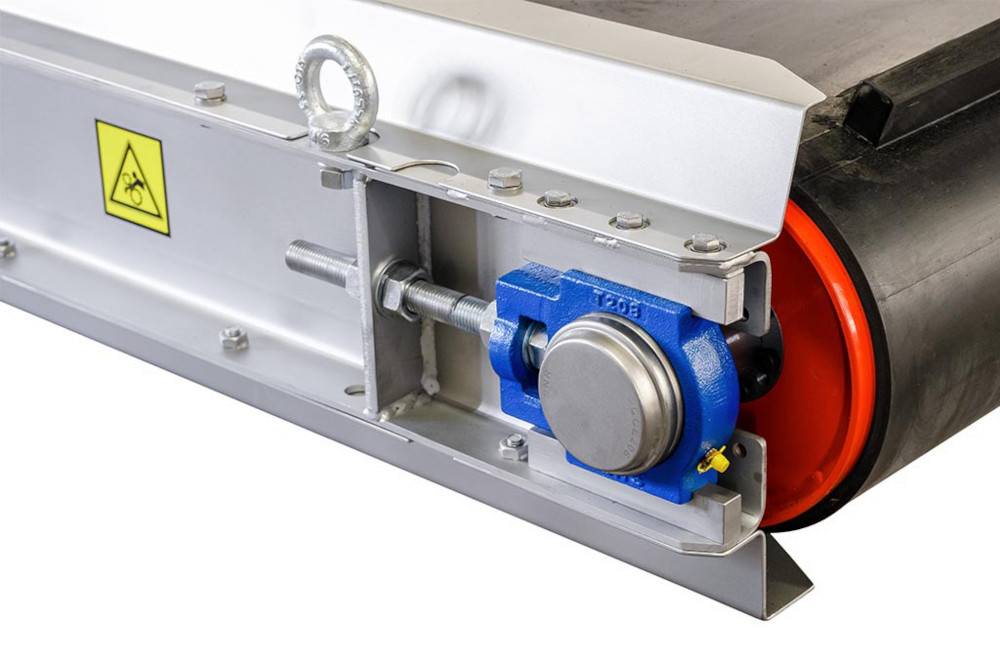

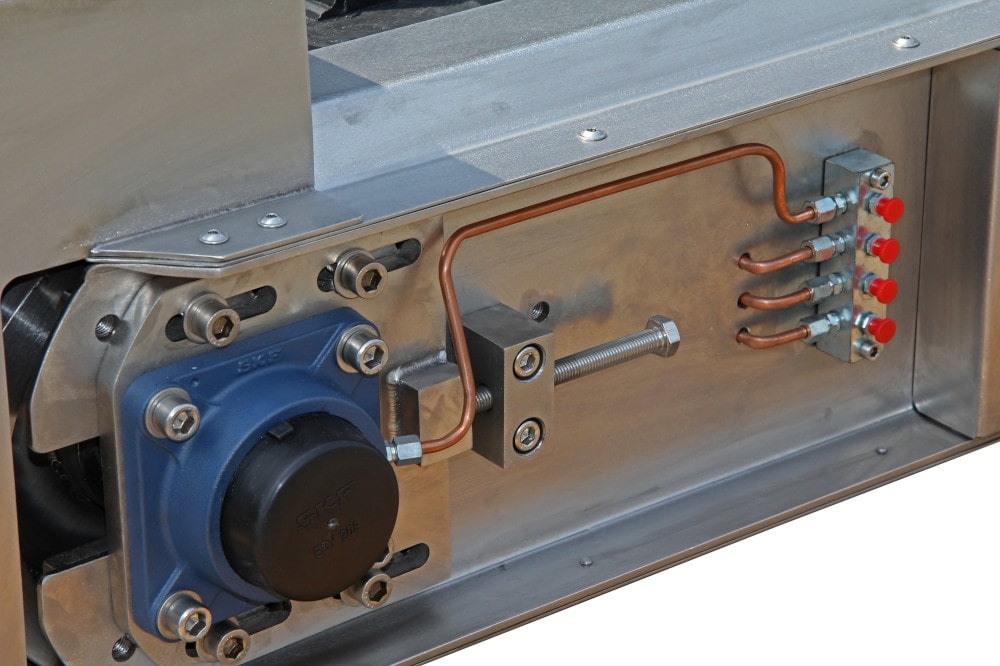

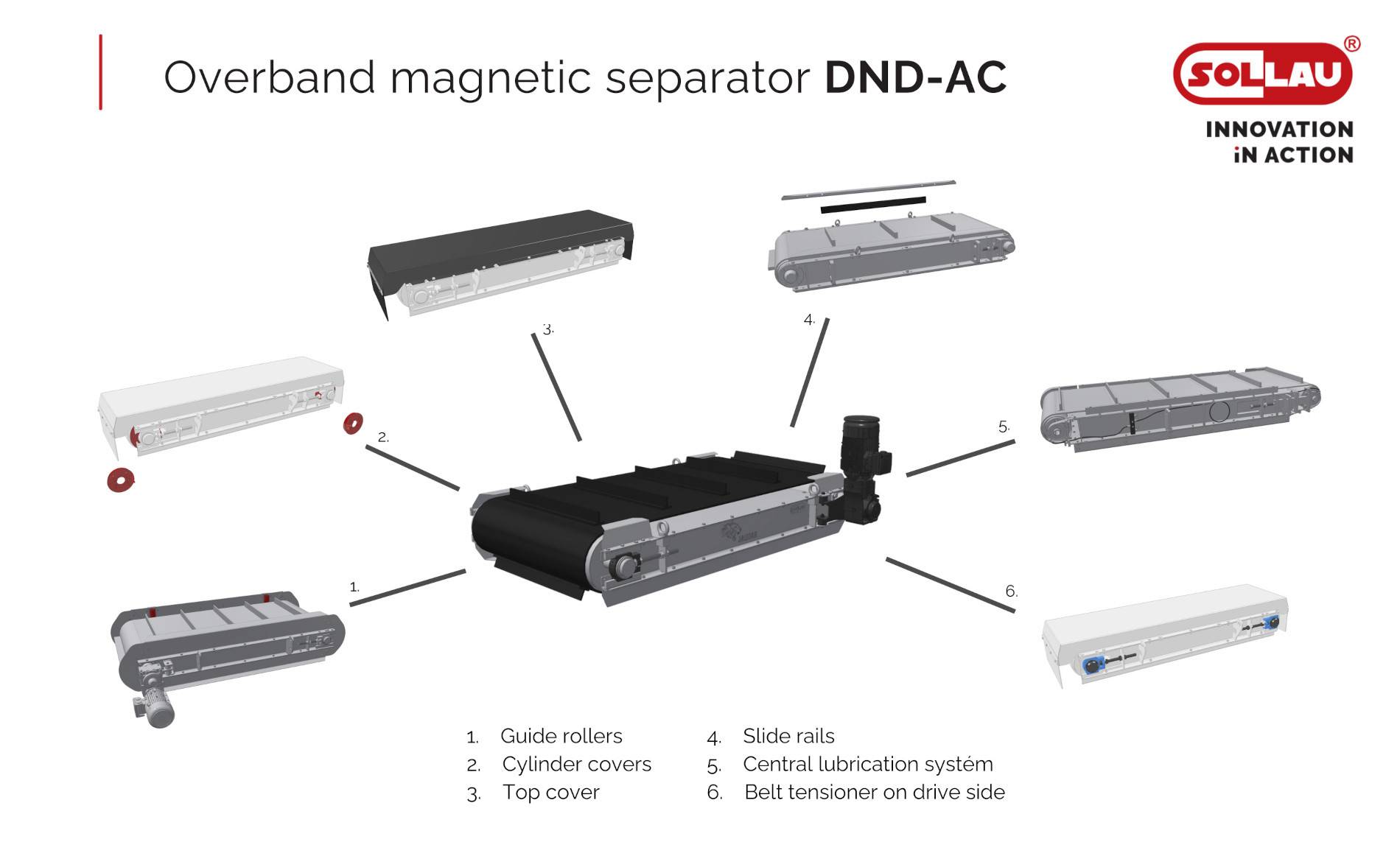

  • 5инструменты для демонтажа кожуха и натяжения ленты, встроенные в сепаратор

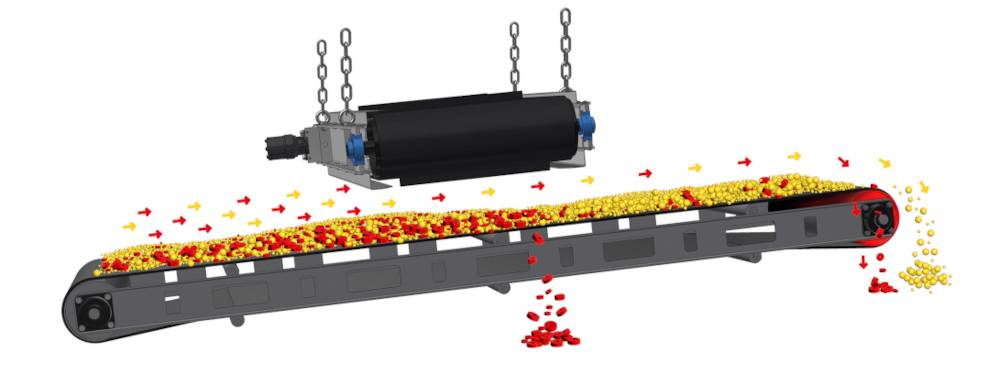

Рекомендация: Сочетание магнитной плиты и магнитного валка

Для достижения самого лучшего результата сепарации, рекомендуется - особенно в случае высокого слоя материала на конвейерной ленте – употребить вместе с подвесным железоотделителем DND тоже шкивной магнитный сепаратор MV (который сумеет извлечь ферромагнитные частицы из нижних слоев материала).

В каких отраслях промышленности находит применение подвесный магнитный сепаратор самоочищающийся?

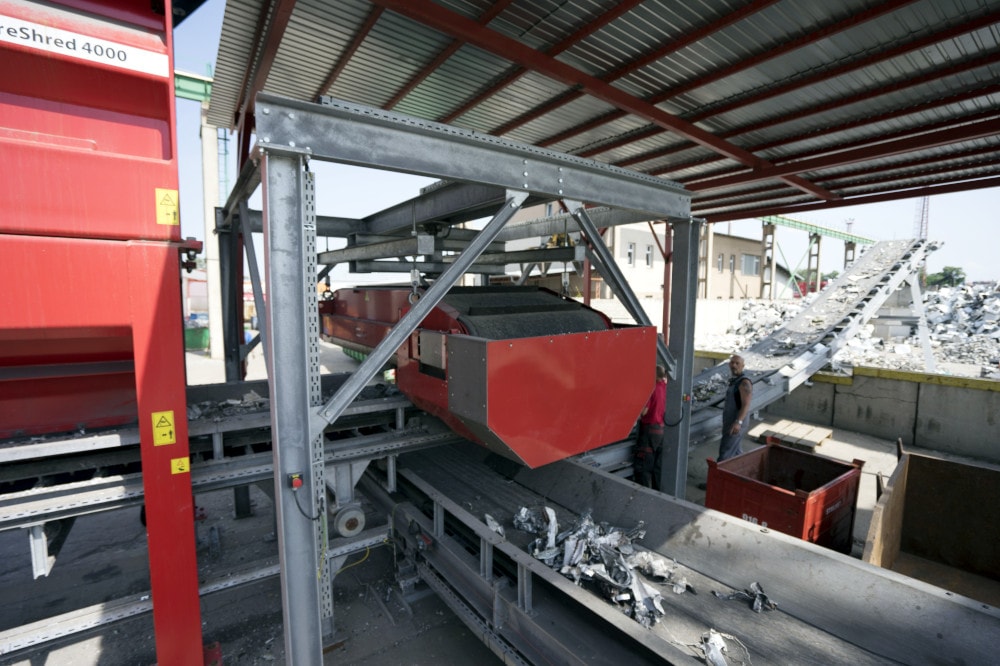

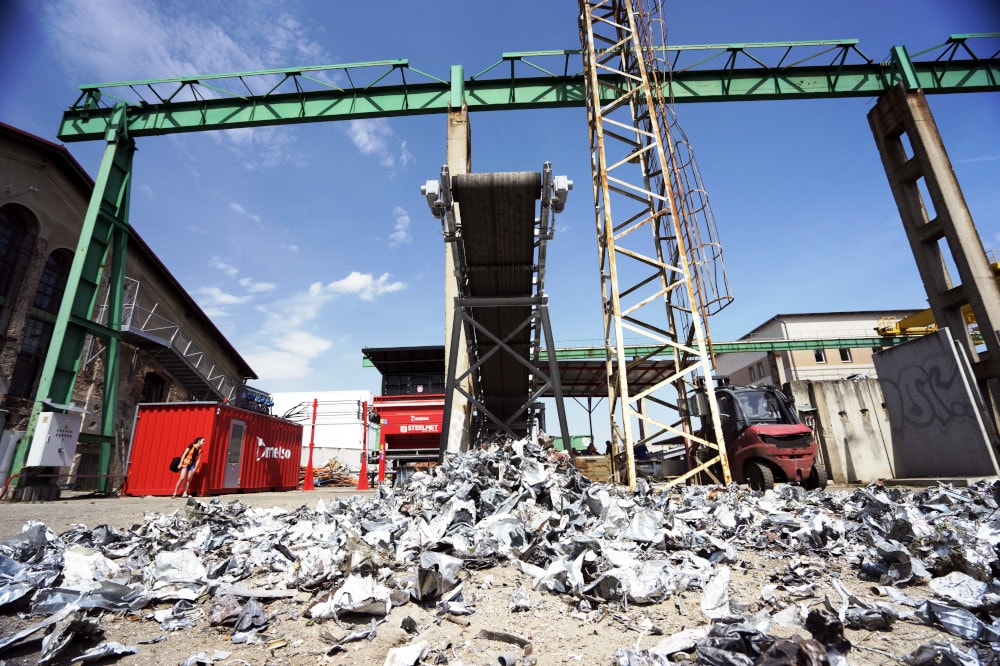

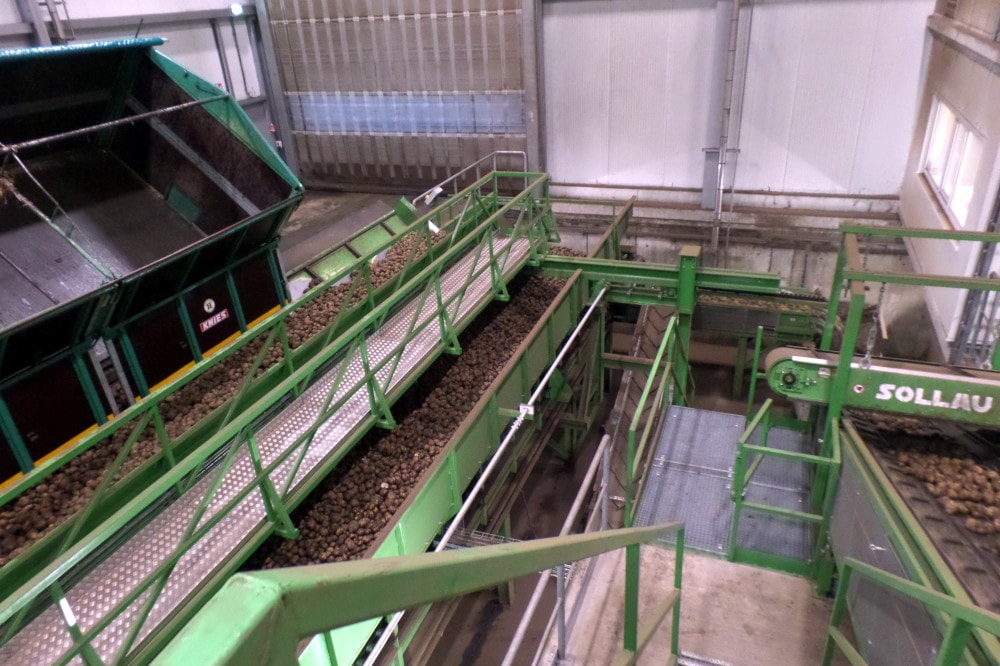

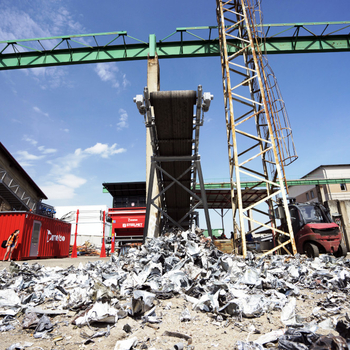

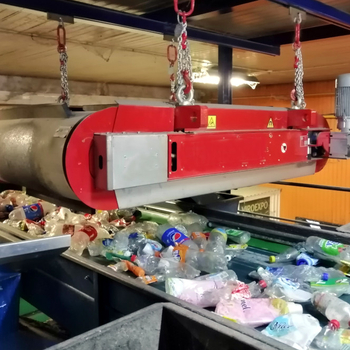

Магнит над конвейером DND-AC с автоматической очисткой – это высокоэффективный и нетребовательный с точки зрения эксплуатации магнитный сепаратор, находящий применение в области утилизации, на производстве пластмасс, в добывающей, стекольной, деревообрабатывающей отраслях промышленности и т.д.

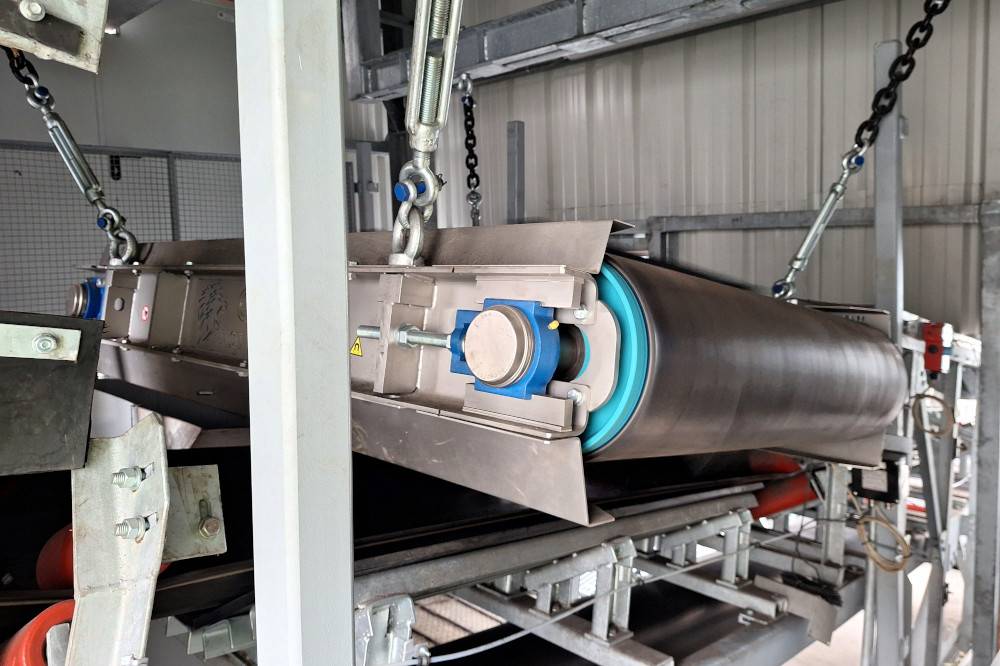

Установка магнитной панели

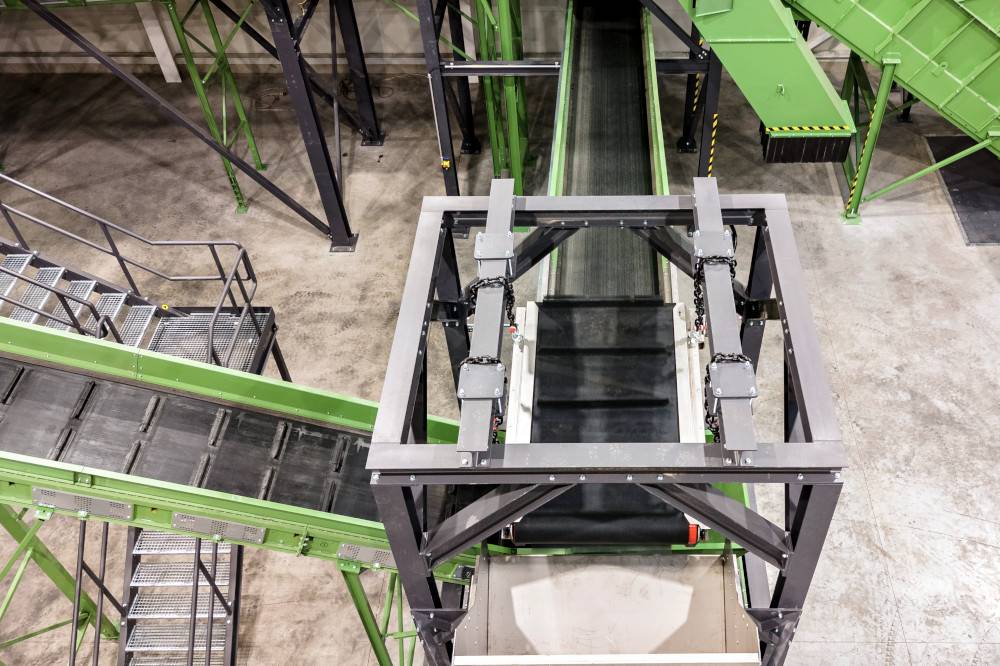

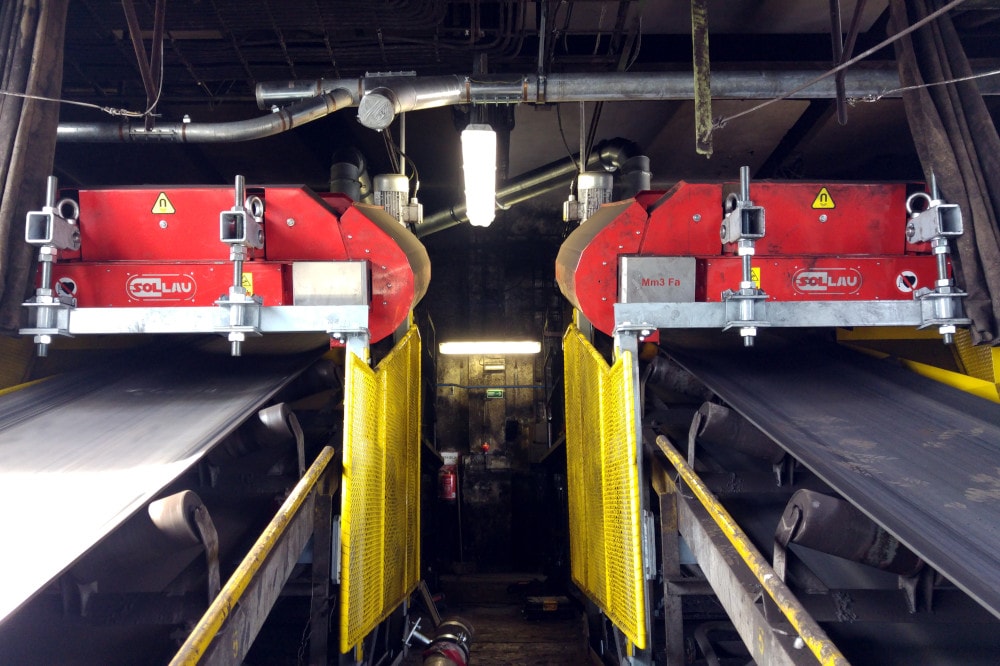

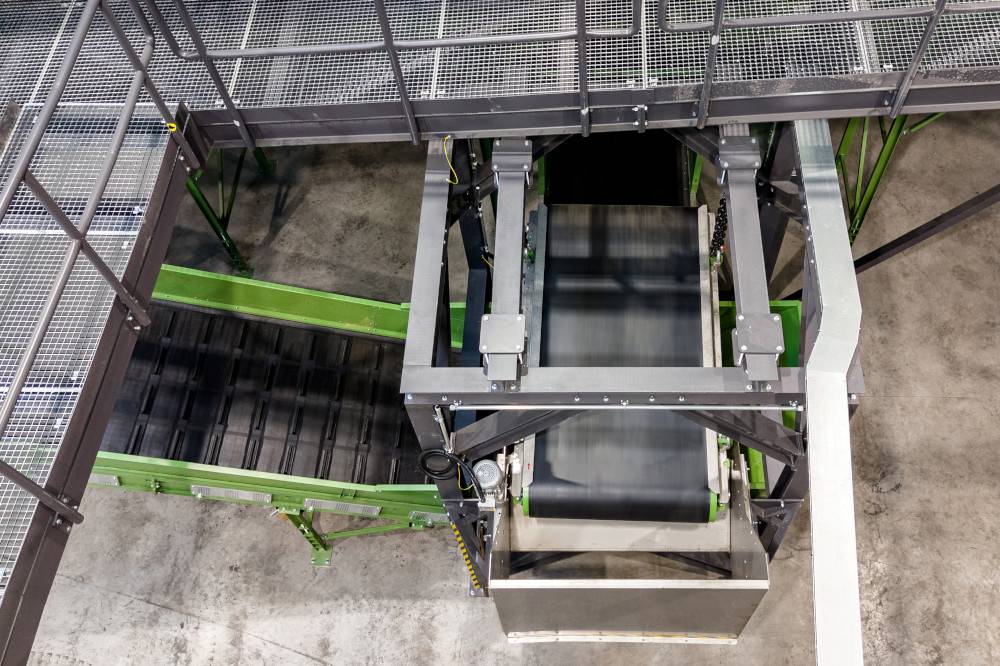

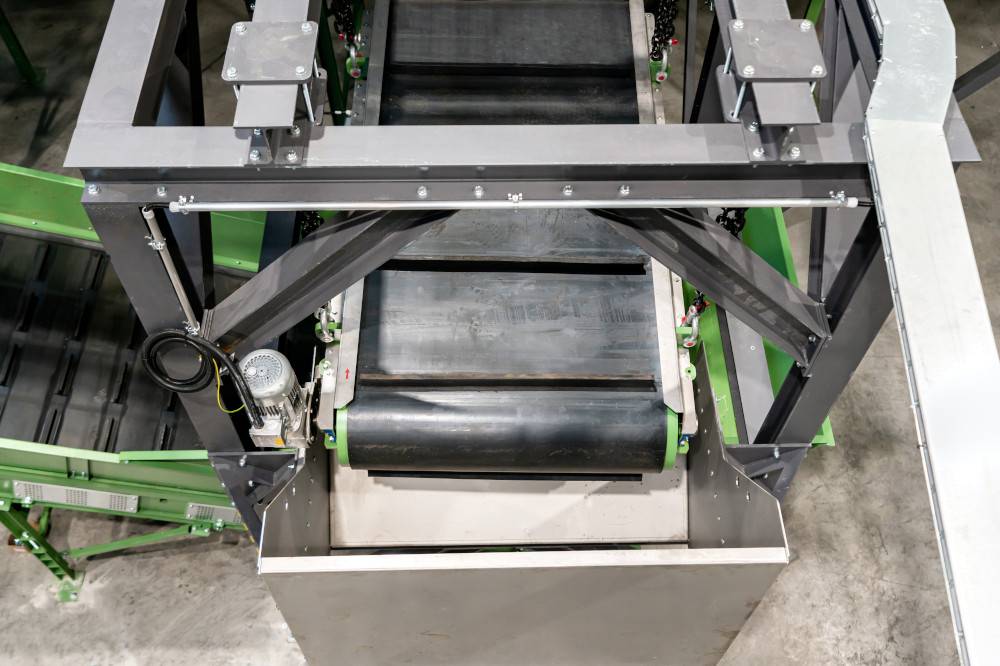

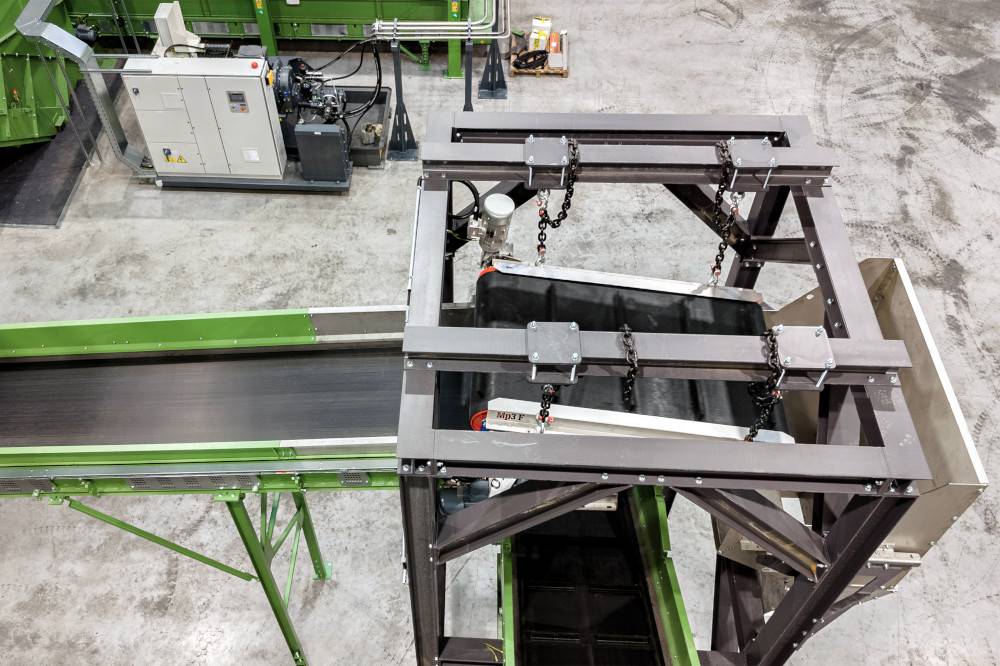

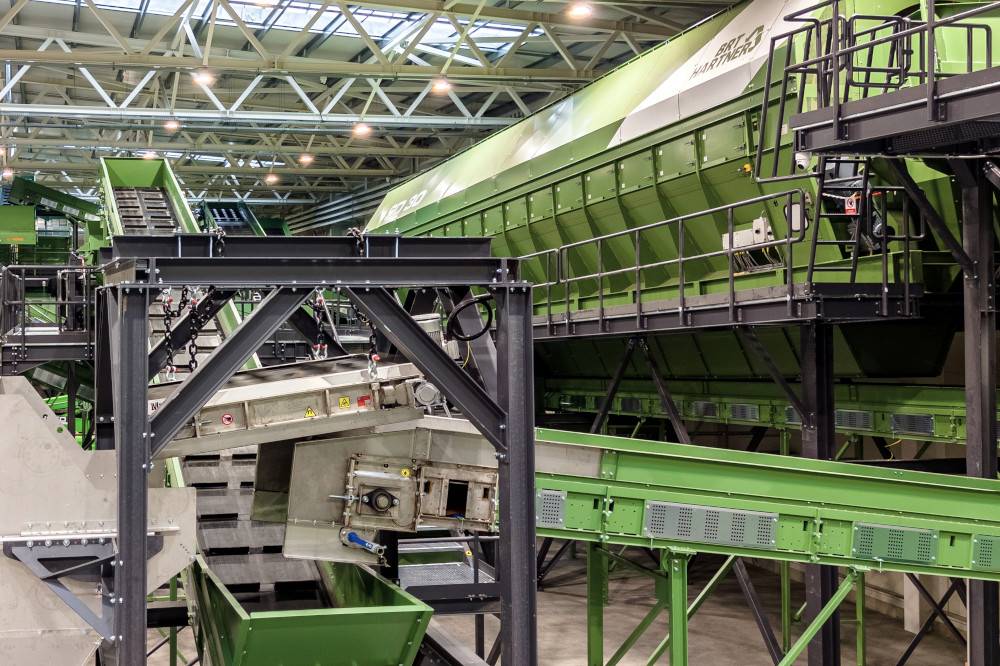

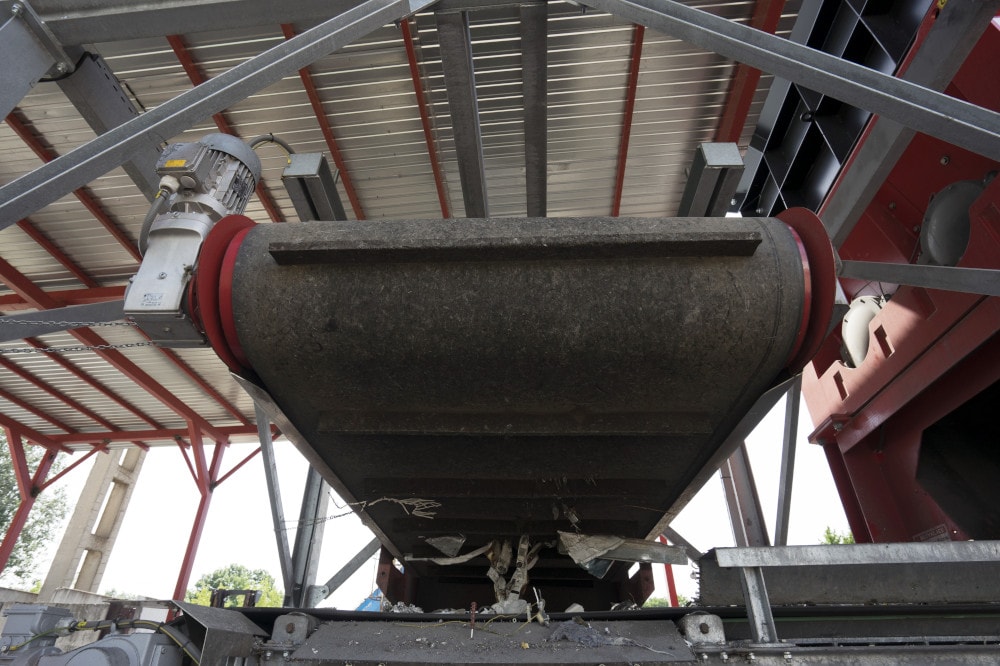

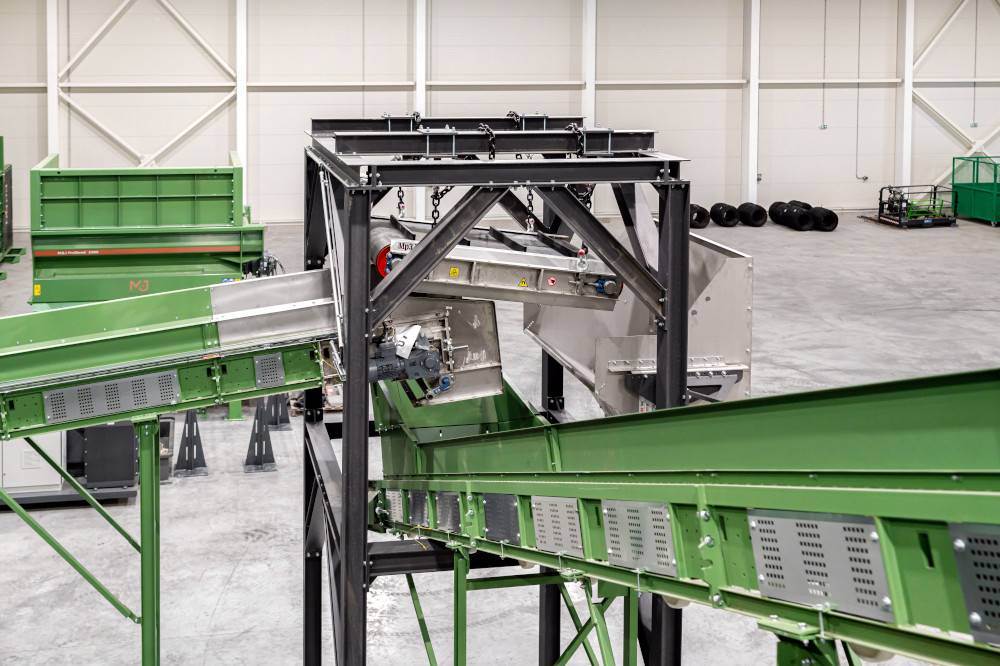

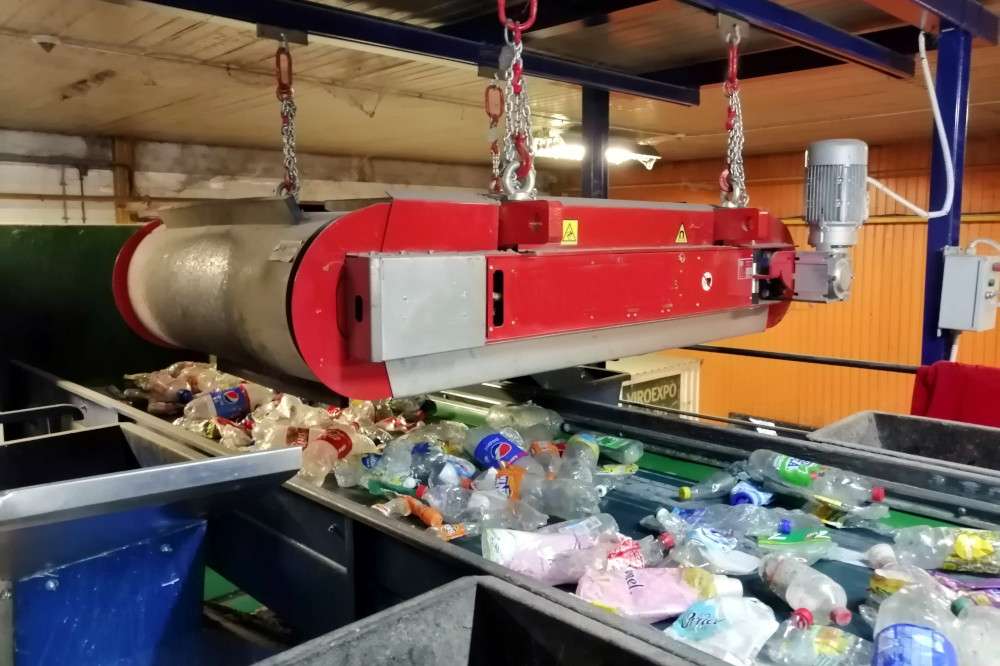

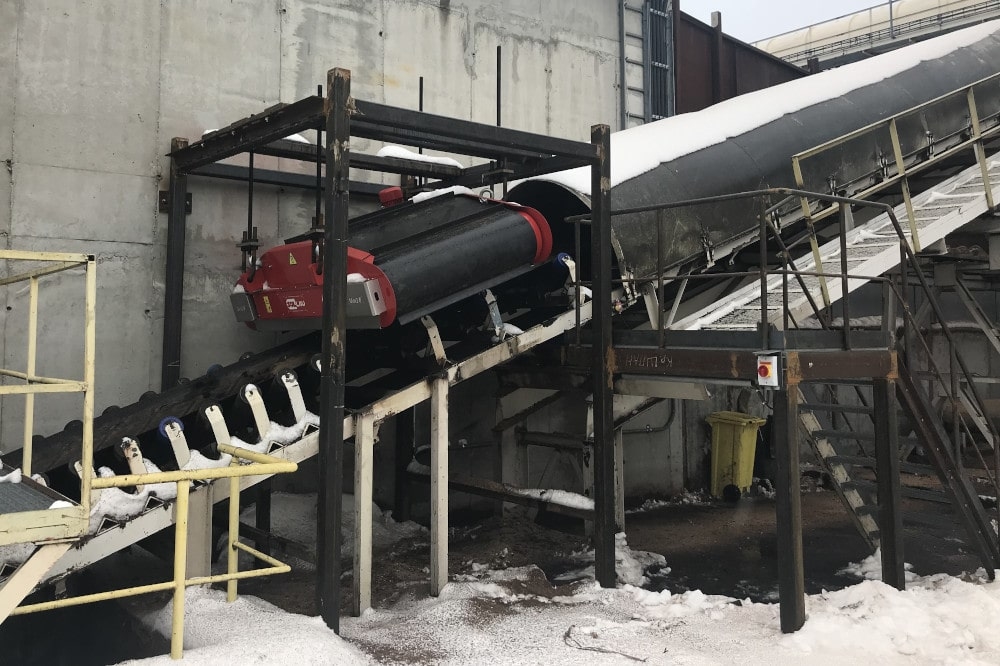

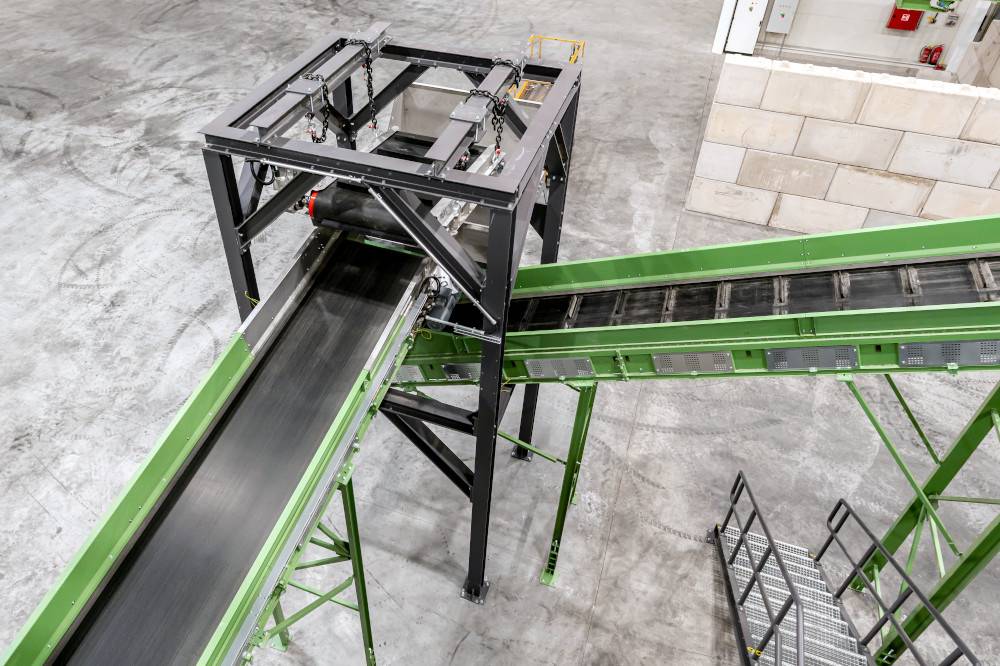

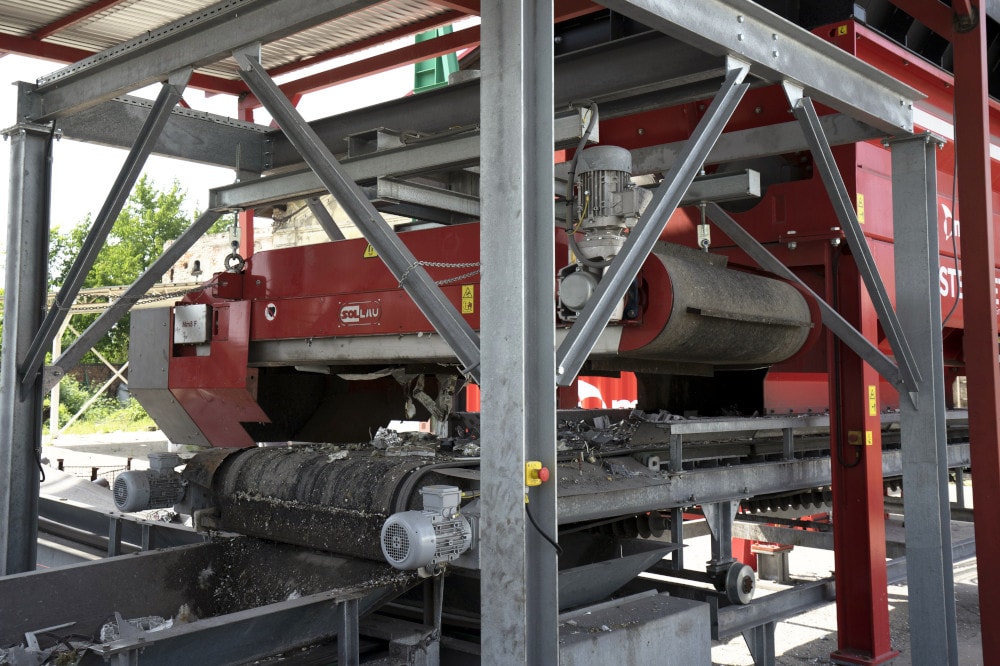

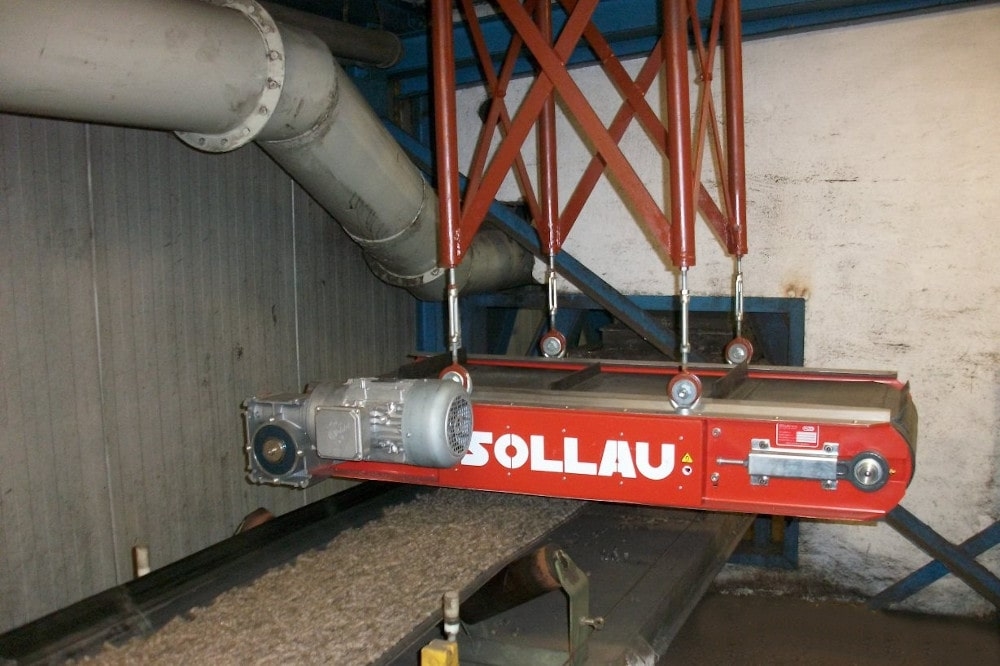

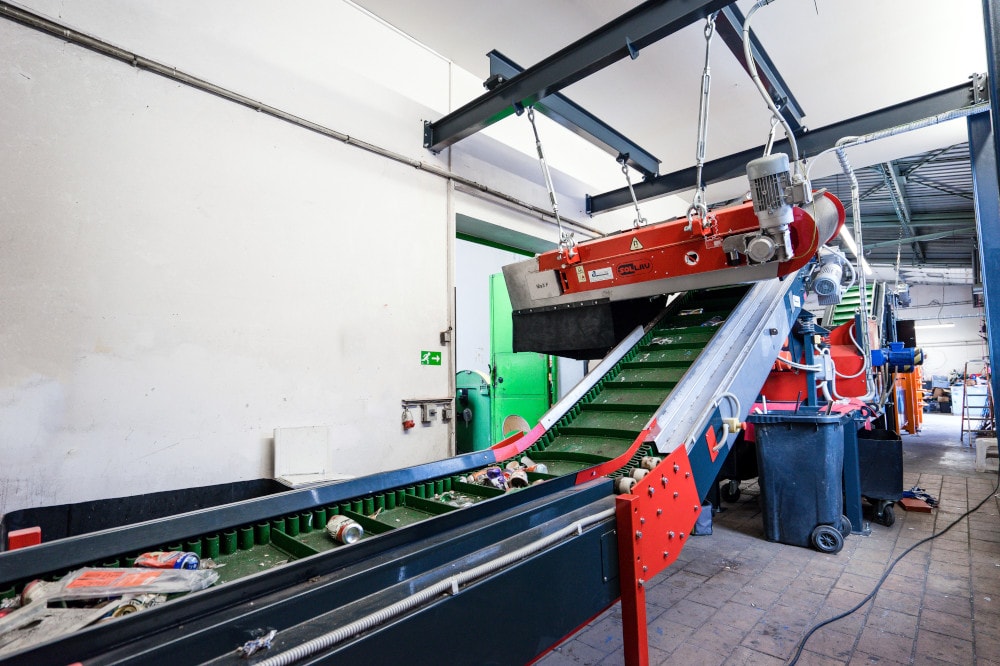

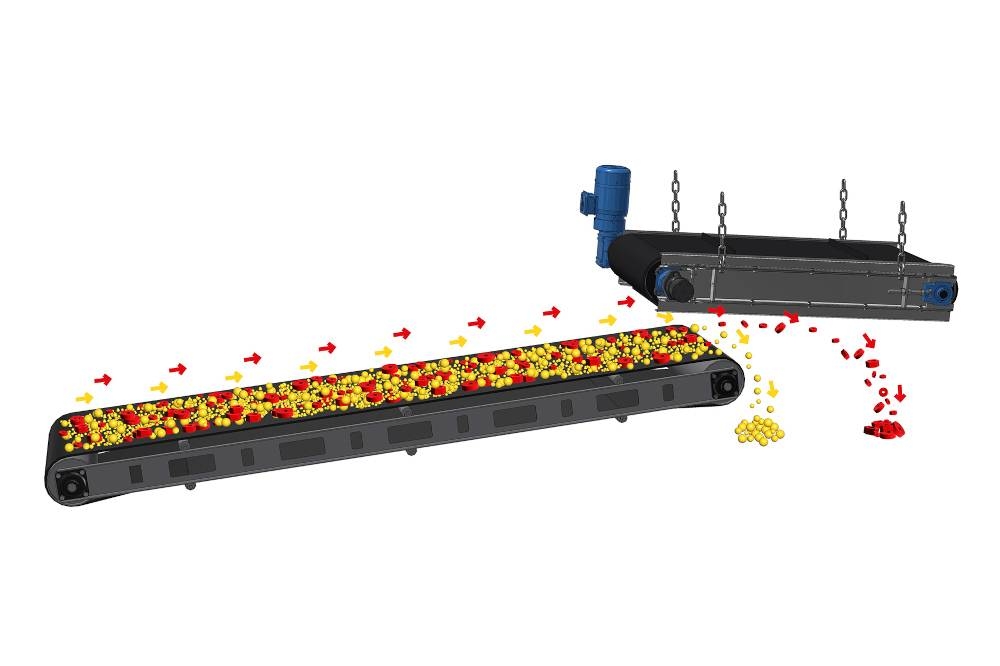

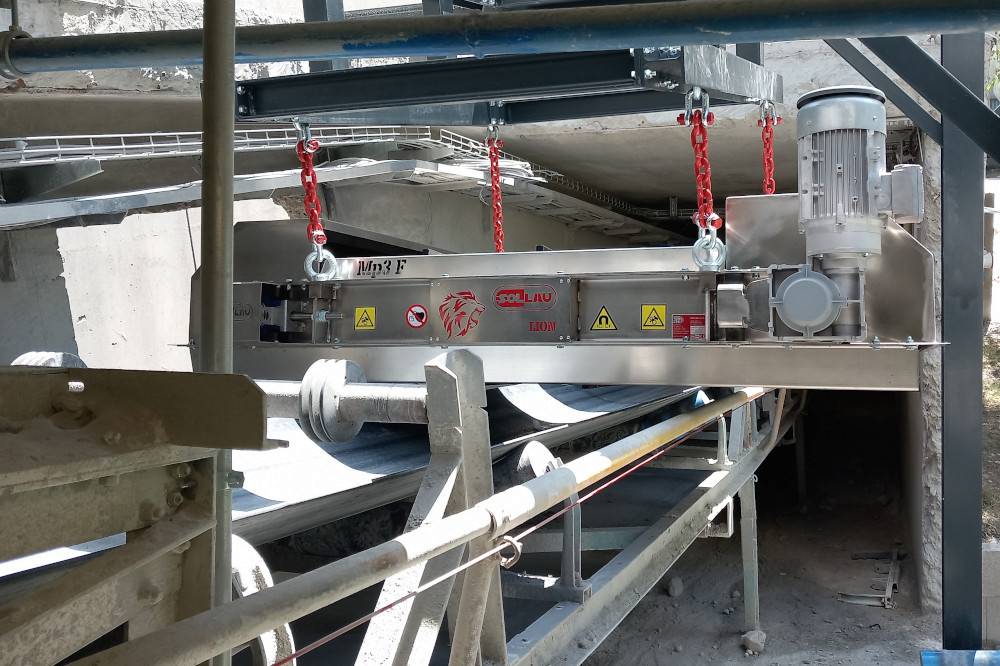

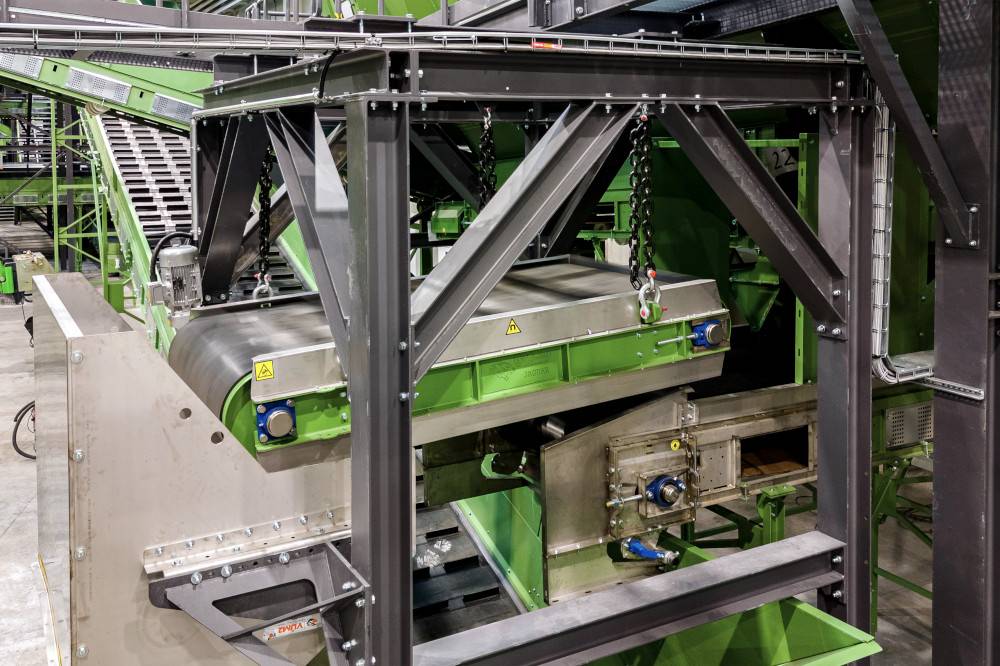

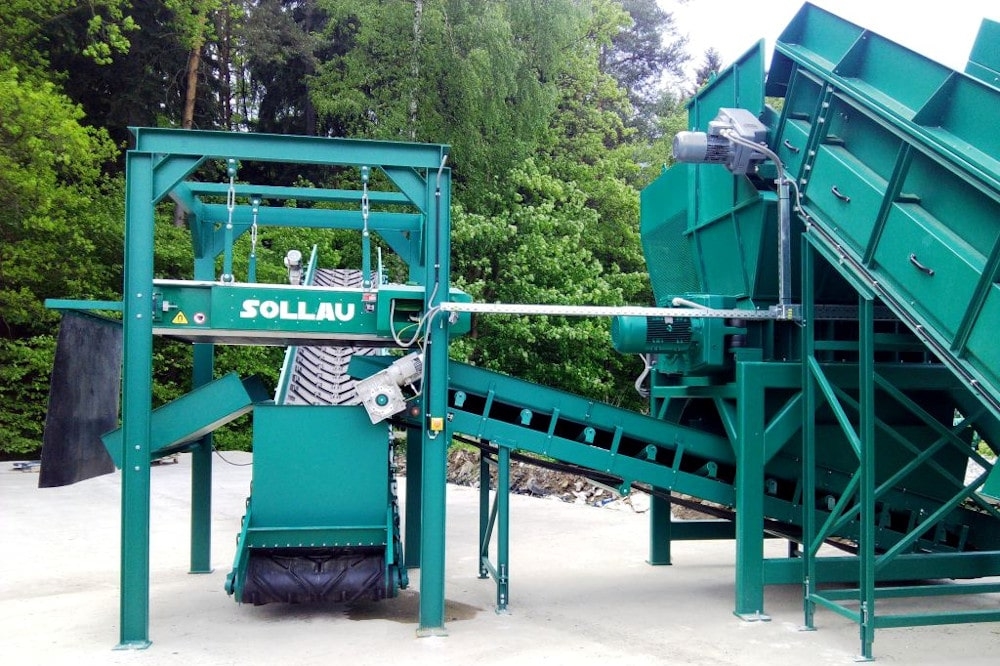

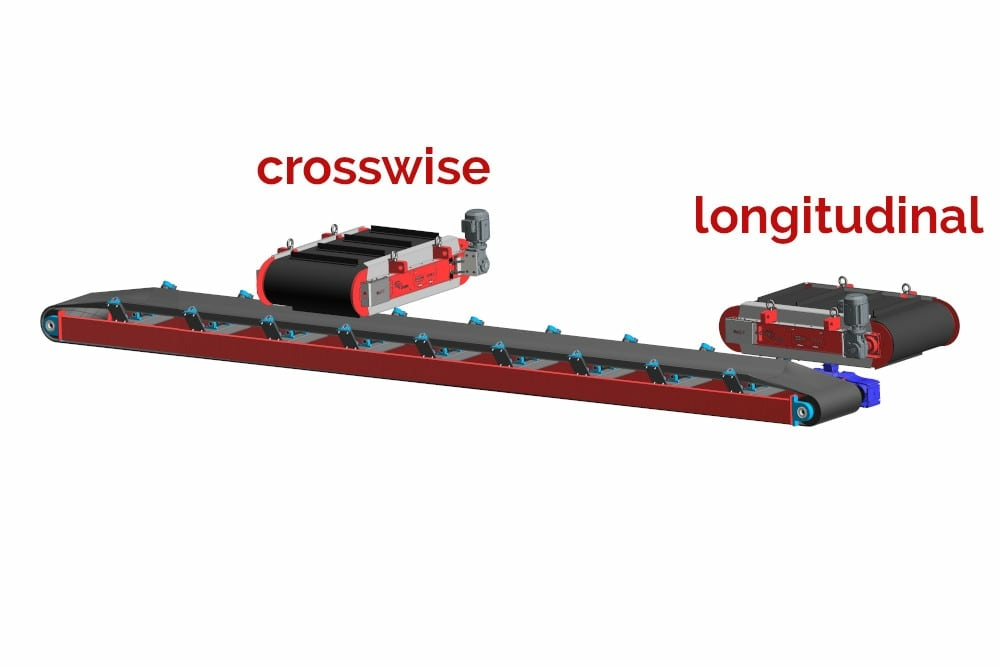

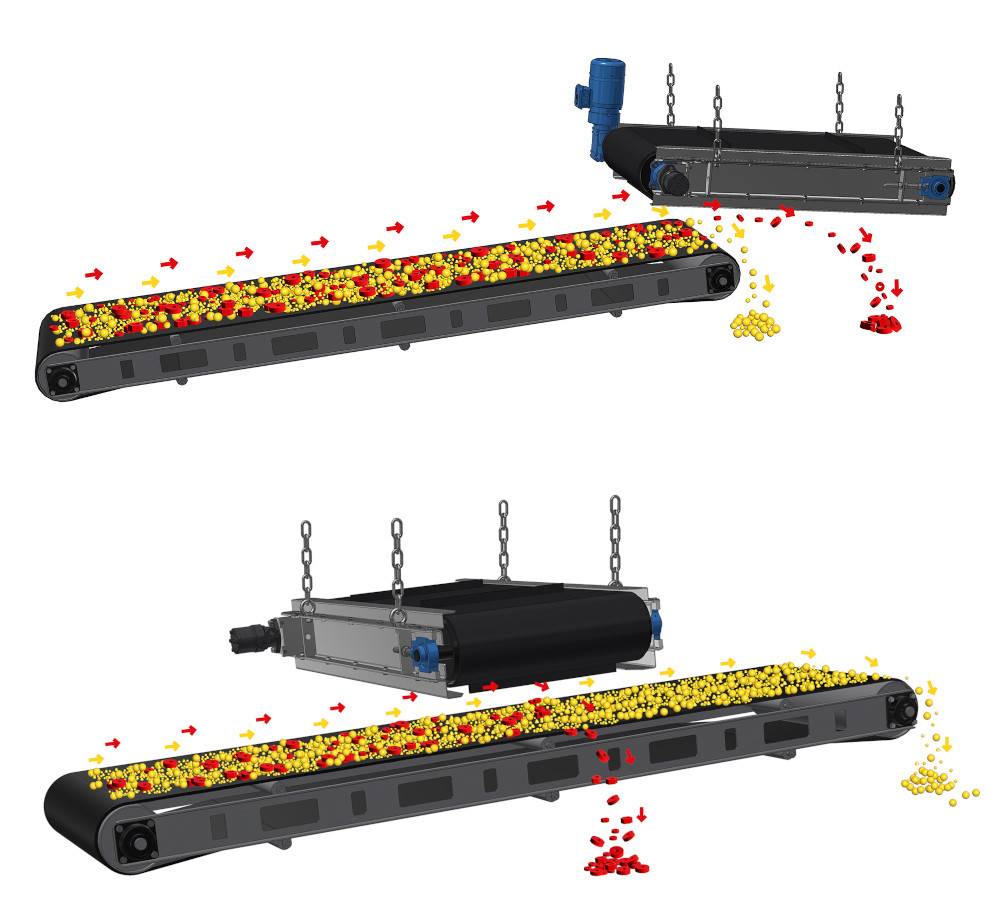

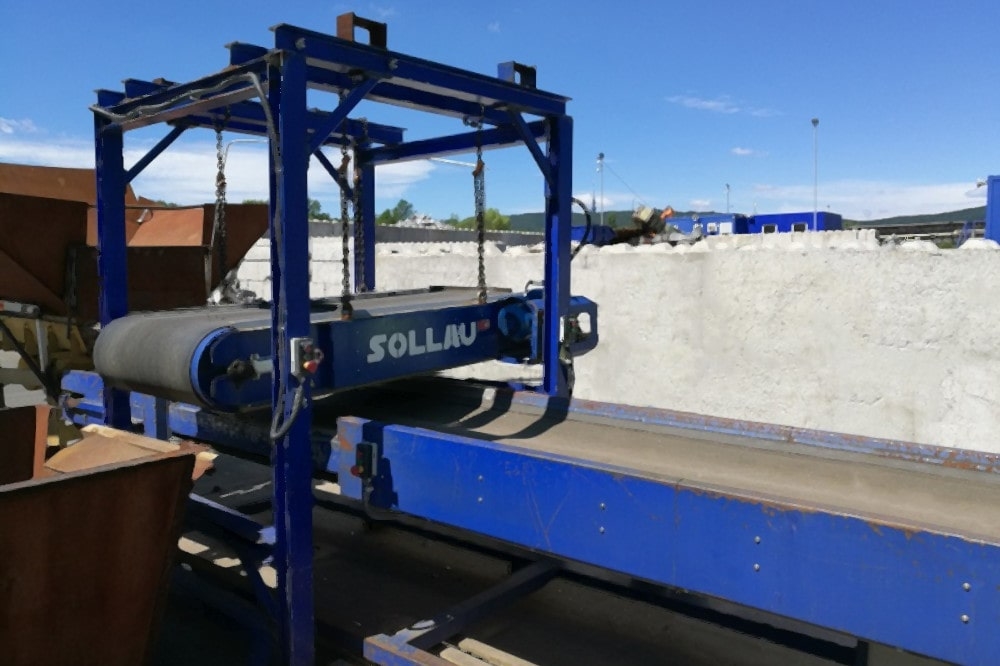

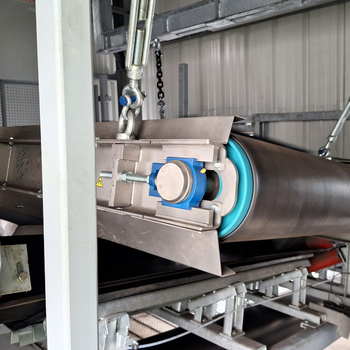

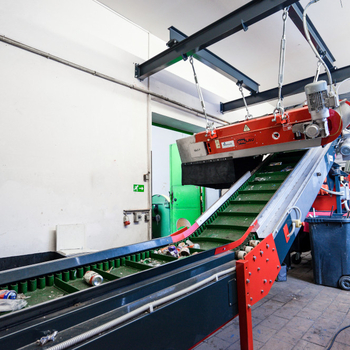

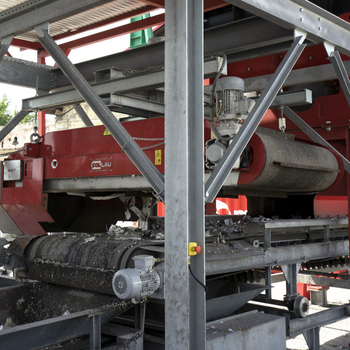

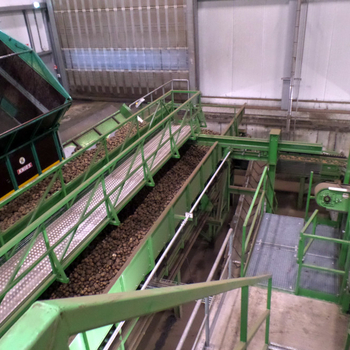

Магнитная панель с автоматической чисткой для непрерывного производства подвешивается, в частности, поперечно над ленточным конвейером, тем не менее в месте пересыпки (на конце полотна конвейера) ее также можно установить параллельно полотну.

От способа размещения зависит и тип используемых магнитов: при продольной установке саморазгружающийся подвесный железоотделитель можно снабдить более слабыми магнитами (поскольку в месте пересыпки транспортируемая масса находится в свободном состоянии), и наоборот, при поворачивании панели на 90° по отношению к конвейеру рекомендуется использовать более сильные типы магнитов (поскольку на полотне конвейера в этом случае может быть более высокий и компактный слой материала).

Стандартным образом магнитное устройство над конвейером снабжено сильными постоянными ферритовыми магнитами, но для мобильных линий, дробилок и специального применения магнитная панель поставляется с чрезвычайно мощными неодимовыми NdFeB магнитами. Благодаря тщательному экранированию воздействие магнитного поля направлено исключительно на материал, транспортируемый на полотне конвейера. Размеры магнитной панели мы можем приспособить к техническому заданию и требованиям клиента.

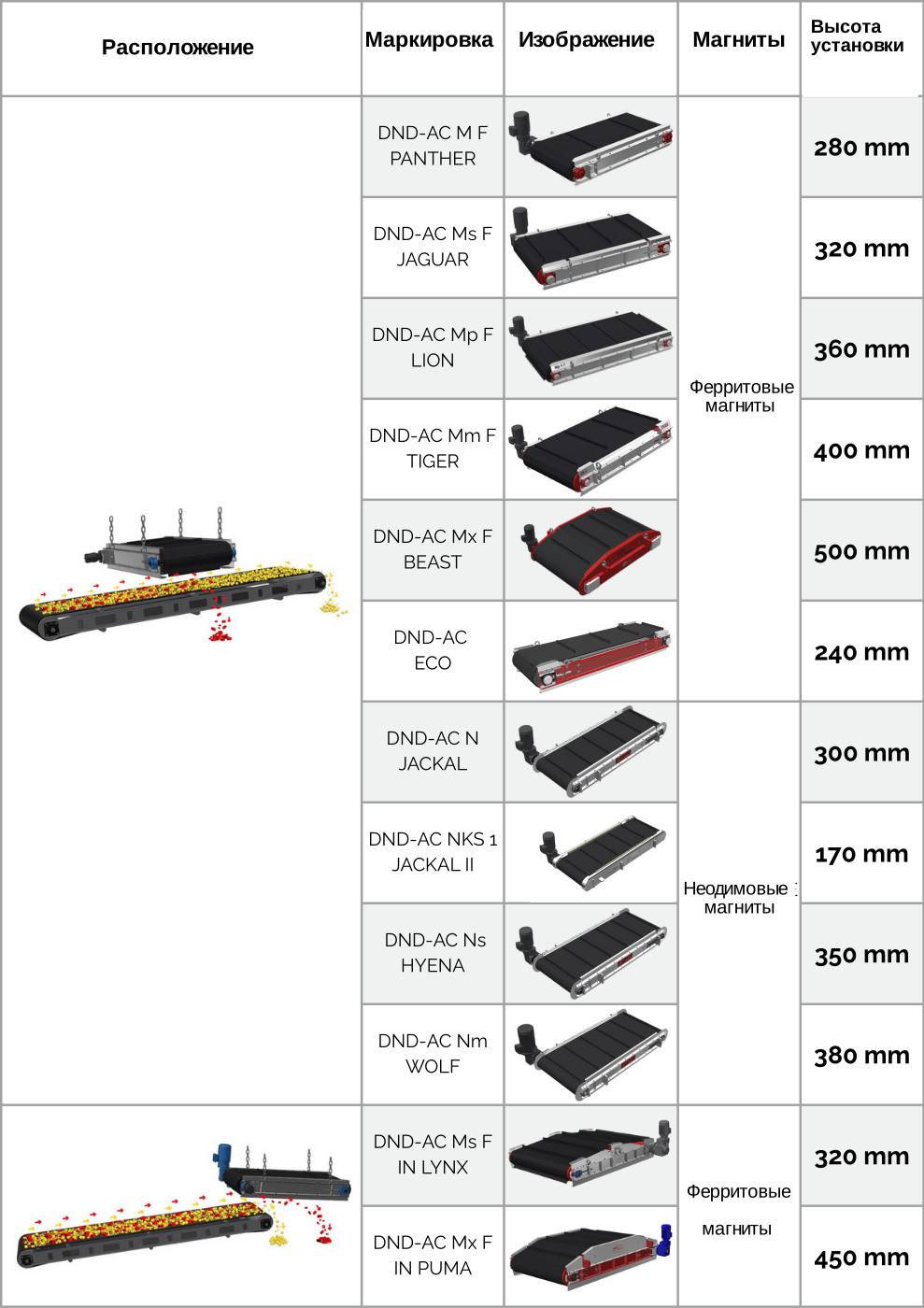

Мы производим магнитные панели подвесные железоотделители с автоматической системой очистки в семи различных сериях (четырех ферритовых и трех неодимовых) с той целью, чтобы посредством стандартных изделий были удовлетворены потребности и требования как можно более широкого круга клиентов. Наряду с этим у наших клиентов имеется гарантия того, что они получат изделие с параметрами, точно соответствующими их потребностям, равно как и того, что они не будут платить лишние деньги за свойства, ненужные для необходимого им конкретного применения.

Ферритовые железоотделители

Основными преимуществами ферритовых сепараторов являются их высокая термостойкость, стабильность магнитных свойств, невысокая цена, а у «сильных» серий – их глубокое и очень сильное магнитное поле.

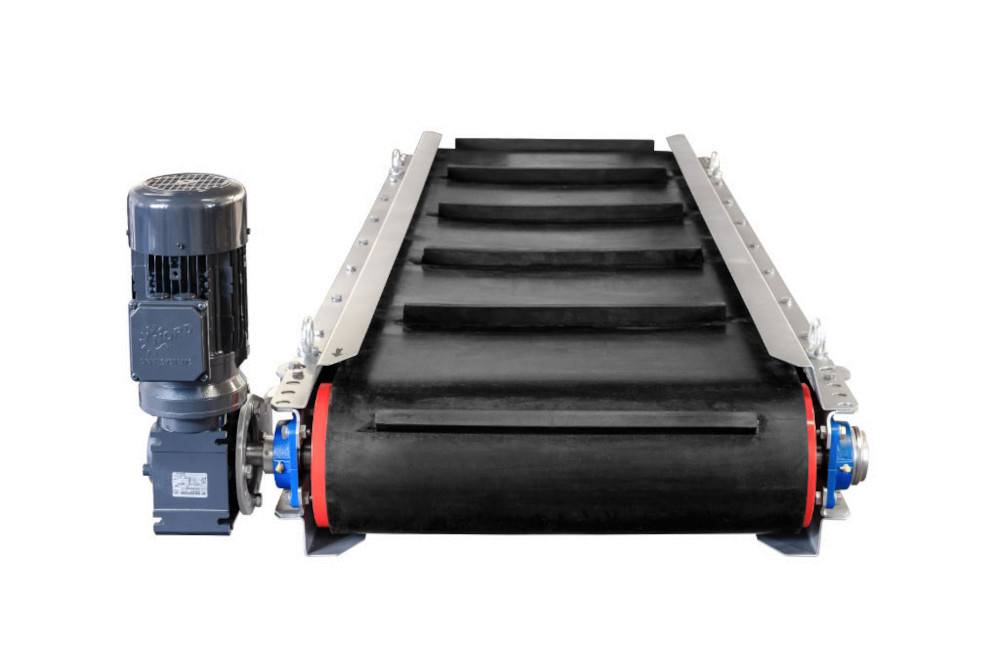

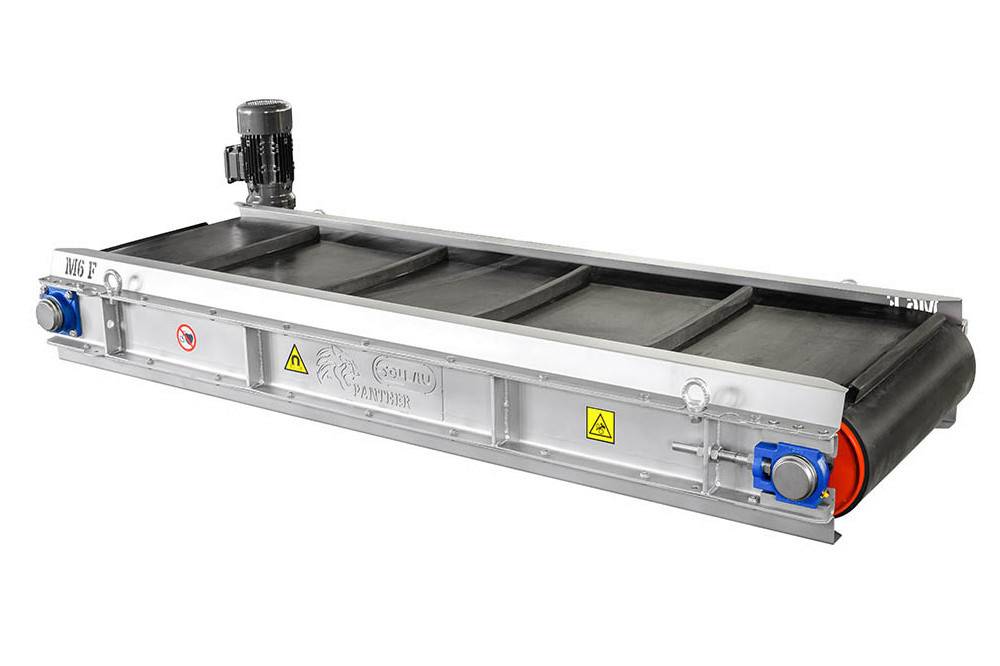

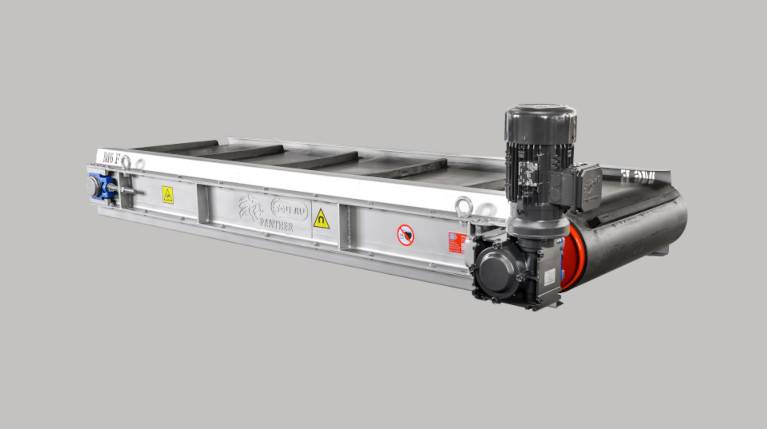

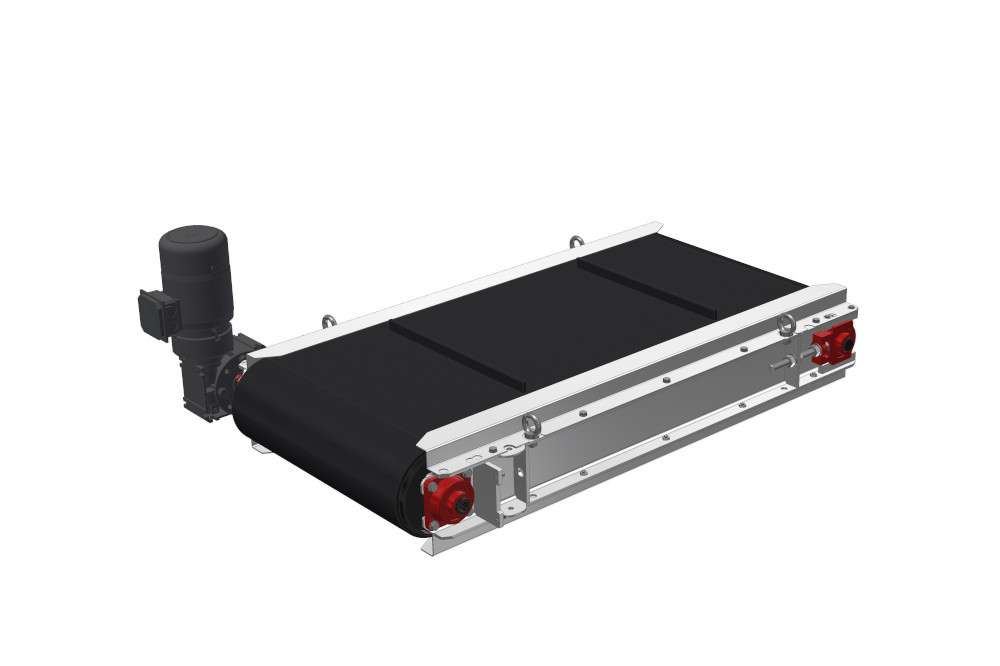

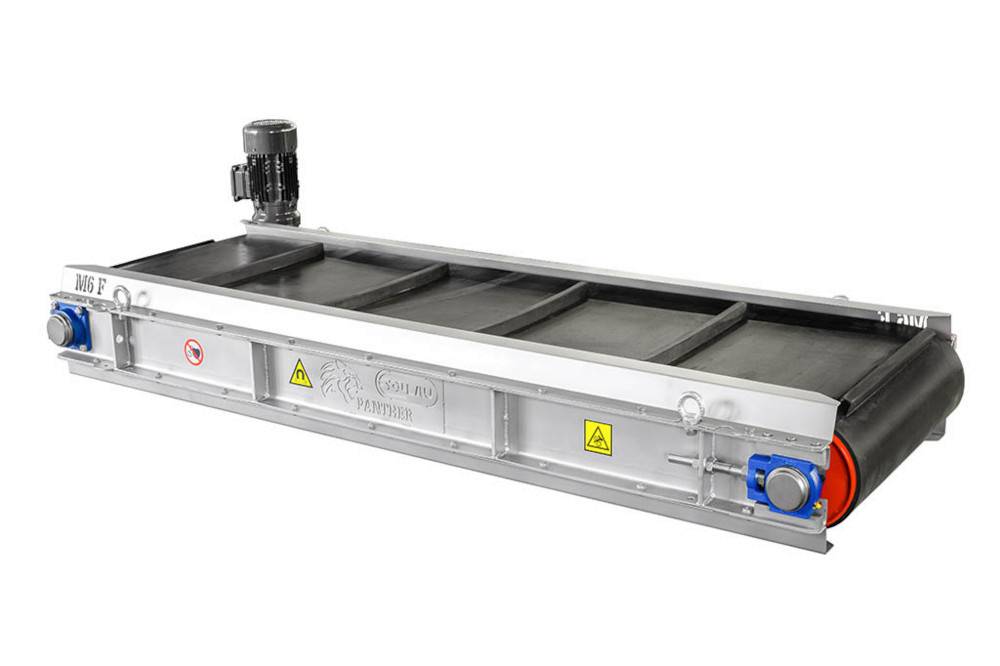

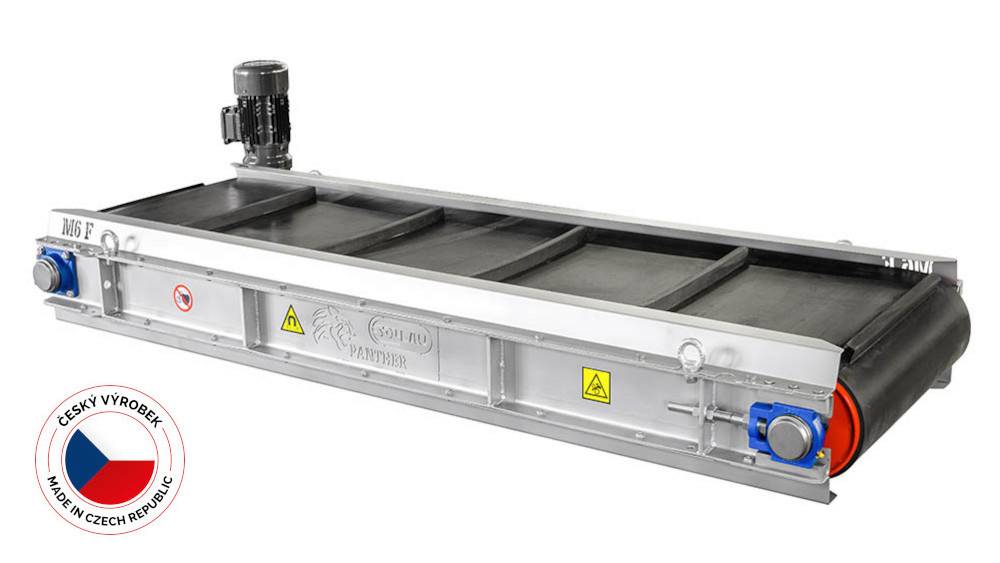

DND-AC M F - PANTHER

Сочетает в себе стандартную мощность с выгодной ценой. Сепараторы предназначены для применения средней сложности при максимальной высоте установки до 200 мм; они способны улавливать прежде всего крупные ферромагнитные 0астицы (величиной более 1 мм). Преимущество данного сепаратора – его быстрая окупаемость (отличное соотношение цены и мощности).

Продукт

Макс. ширина конвейерной ленты (мм)

Макс. рекомендуемая высота установки (мм)Карта данных (CZ)
попереквдоль

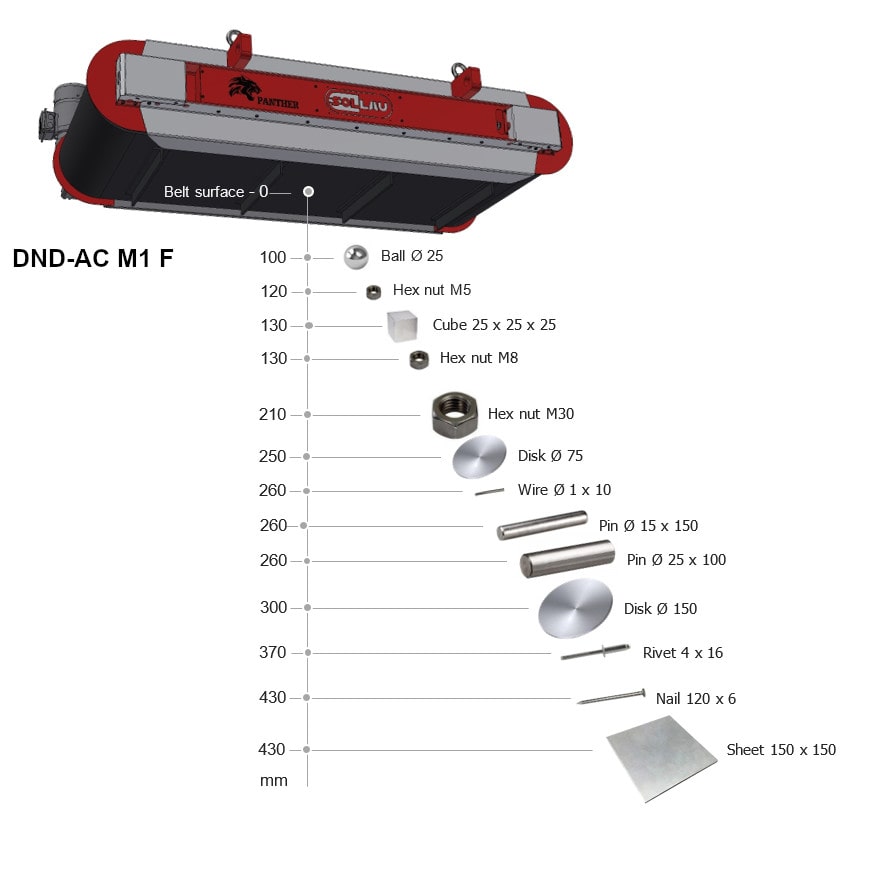

DND-AC M1 F PANTHER 500 650 170

показать PDF

DND-AC M2 F PANTHER 800 650 200

показать PDF

DND-AC M3 F PANTHER 1000 650 200

показать PDF

DND-AC M4 F PANTHER 1200 650 200

показать PDF

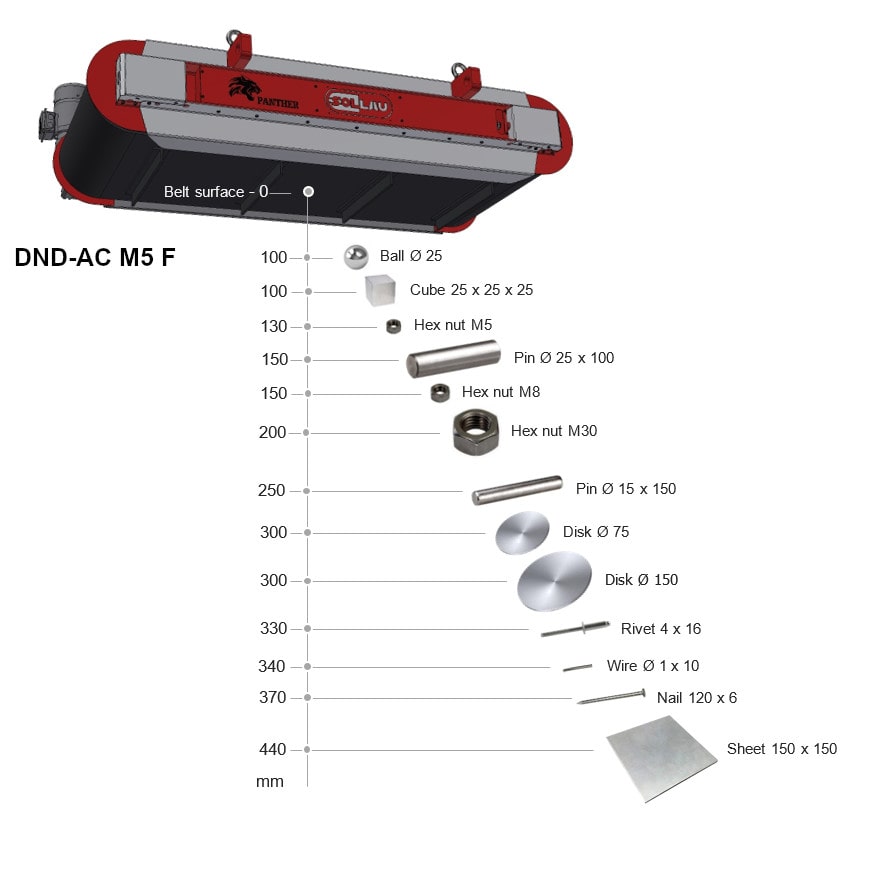

DND-AC M5 F PANTHER 1400 650 200

показать PDF

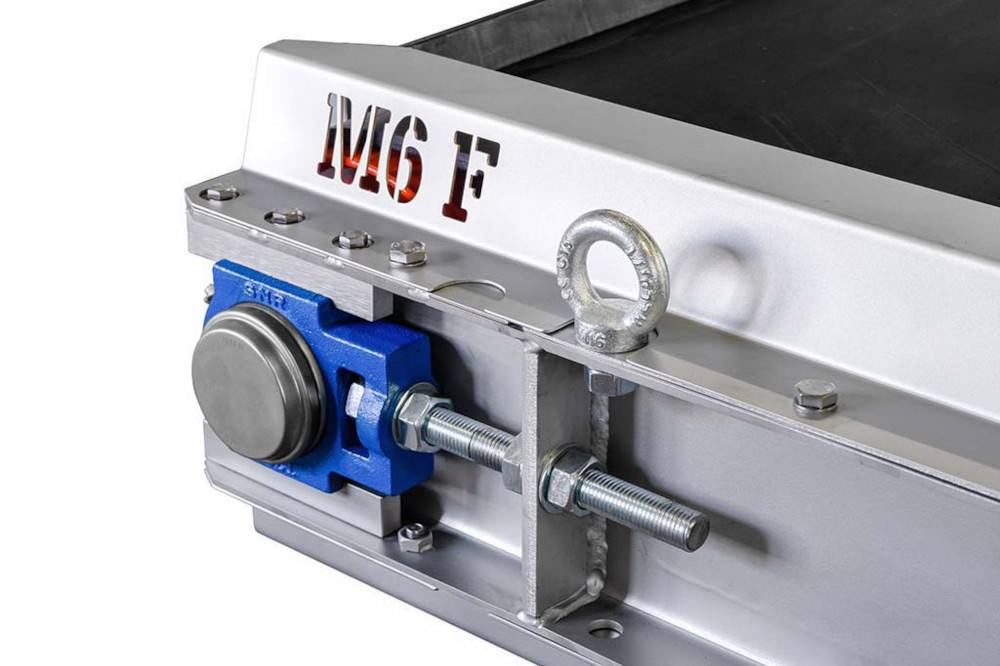

DND-AC M6 F PANTHER 1600 650 200

показать PDF

DND-AC M7 F PANTHER 1800 650 200

показать PDF

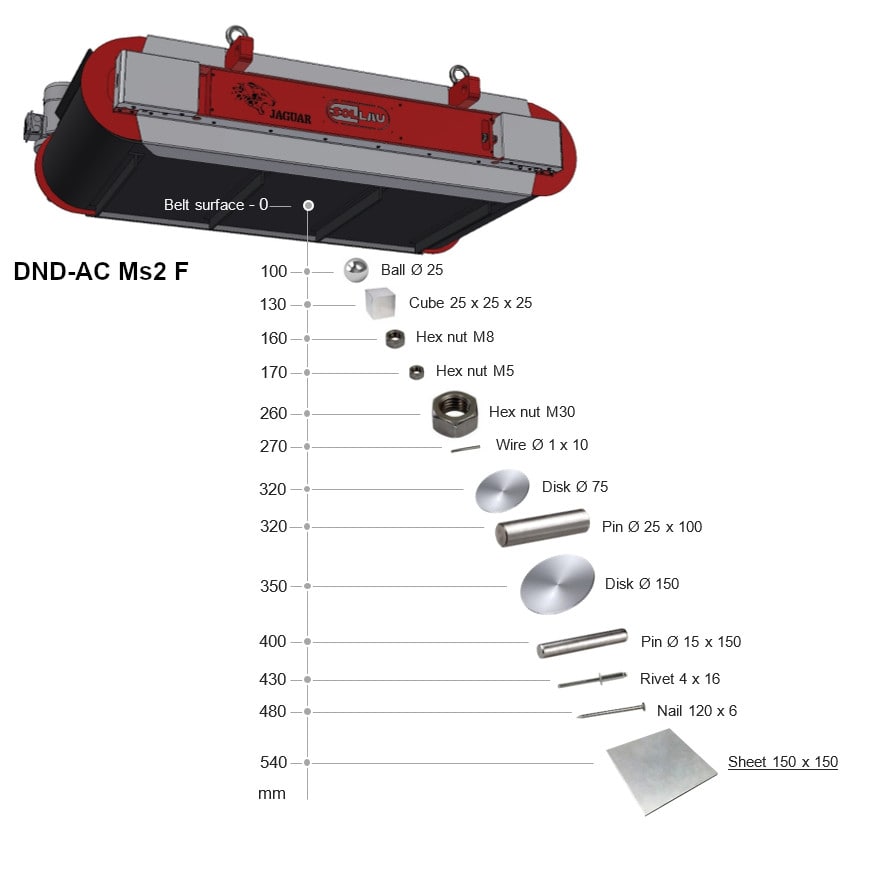

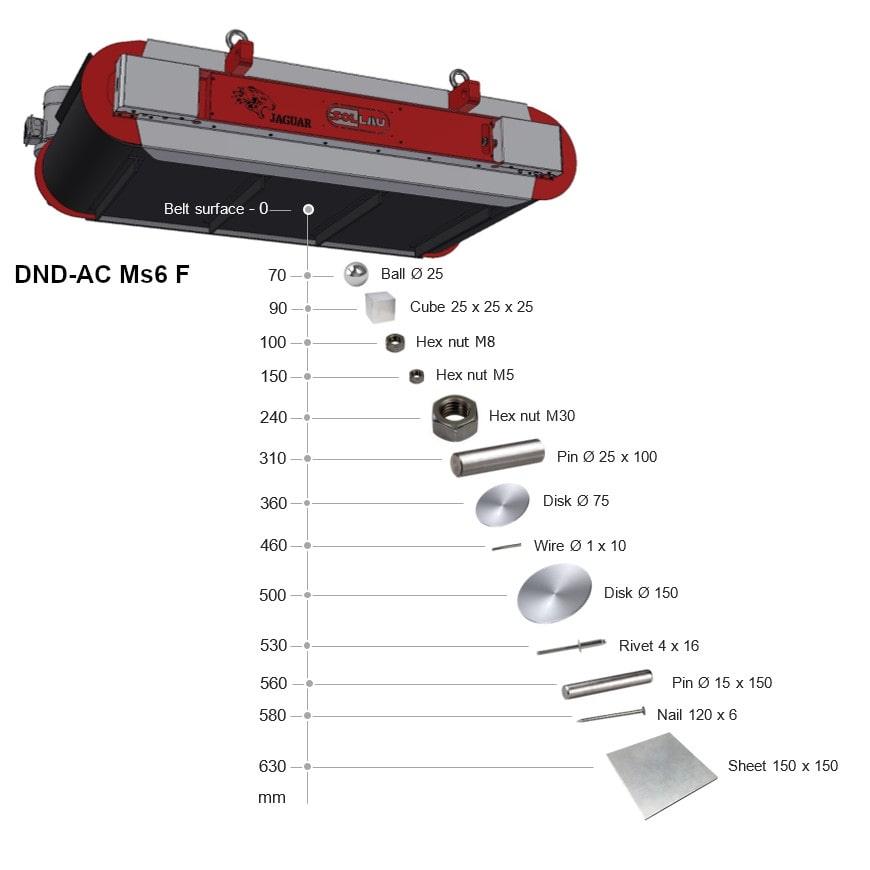

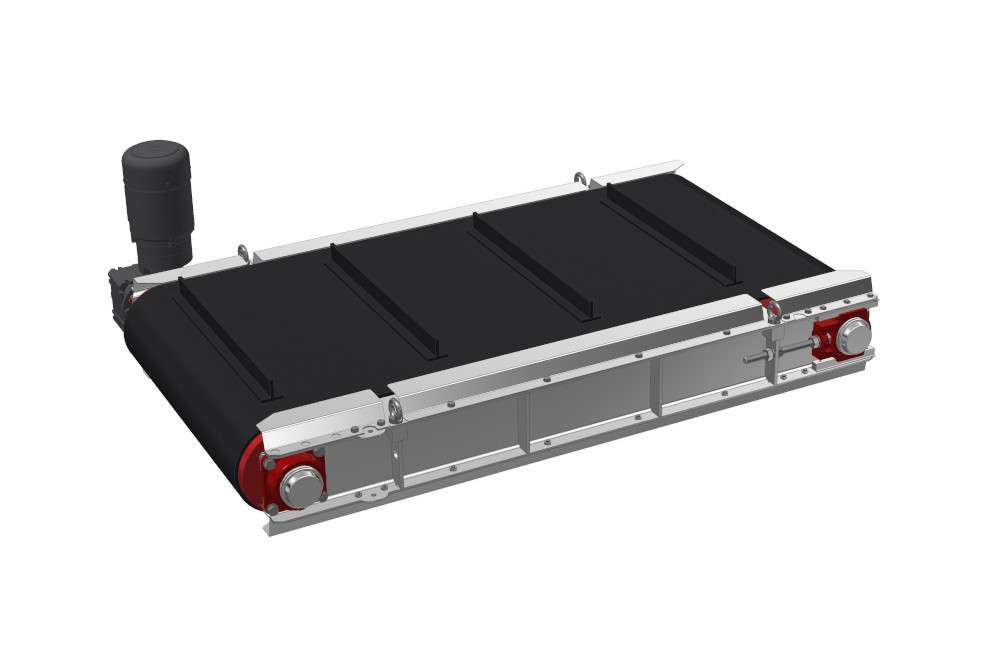

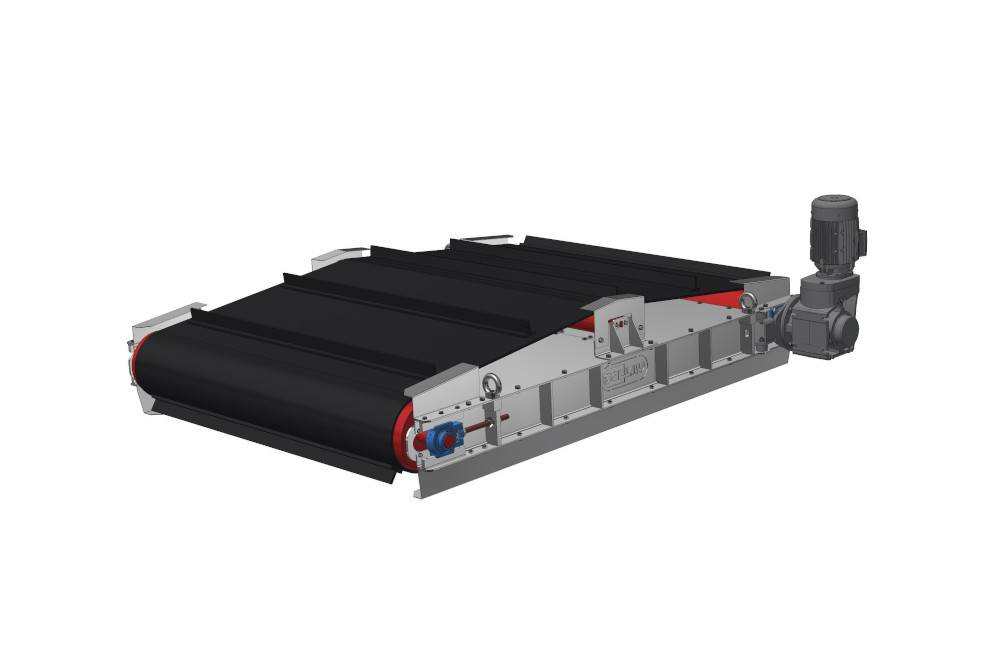

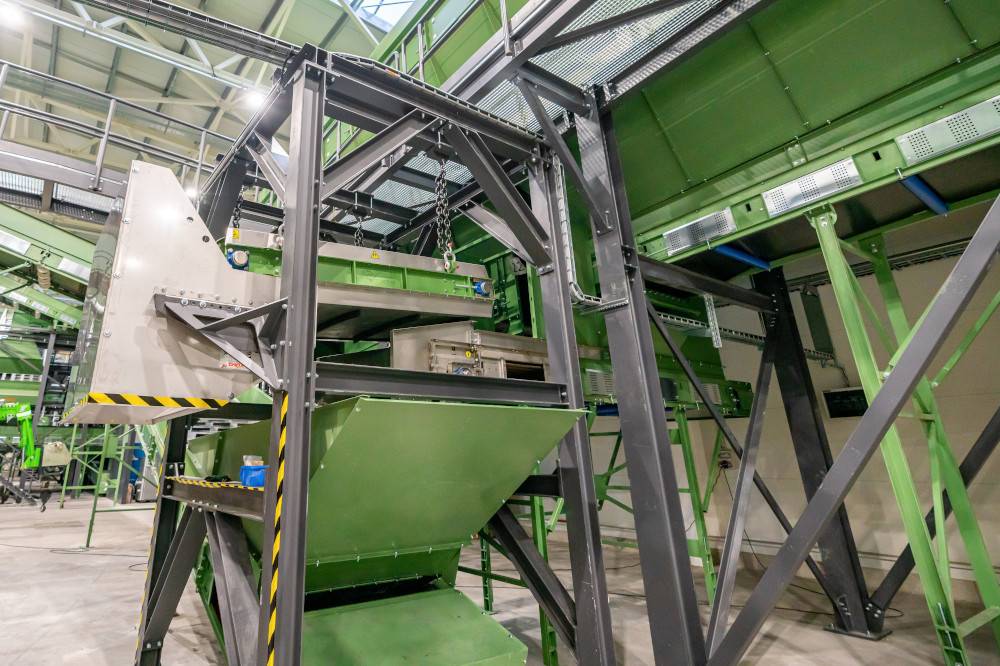

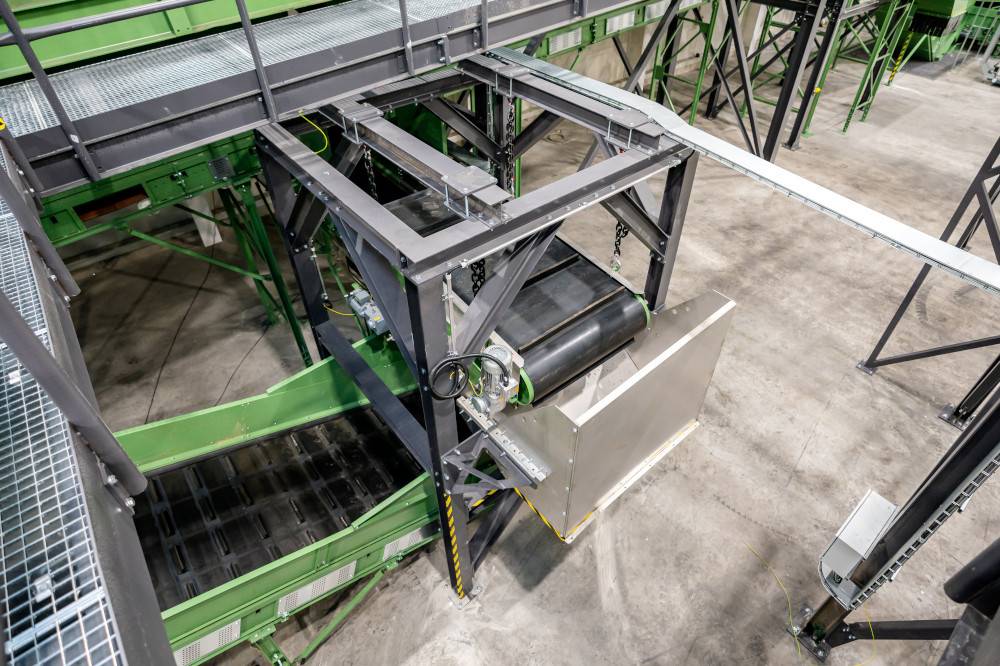

DND-AC Ms F - JAGUAR

Данная серия предназначена для взыскательных пользователей, требующих от сепаратора высокой мощности, в том числе для улавливания частиц на большой глубине. Глубина зоны извлечения: до 320 мм.

Продукт

Макс. ширина конвейерной ленты (мм)

Макс. рекомендуемая высота установки (мм)Карта данных (CZ)
попереквдоль
DND-AC Ms2 F JAGUAR 800 850 270

показать PDF

DND-AC Ms3 F JAGUAR 1000 850 300

показать PDF

DND-AC Ms4 F JAGUAR 1200 850 320

показать PDF

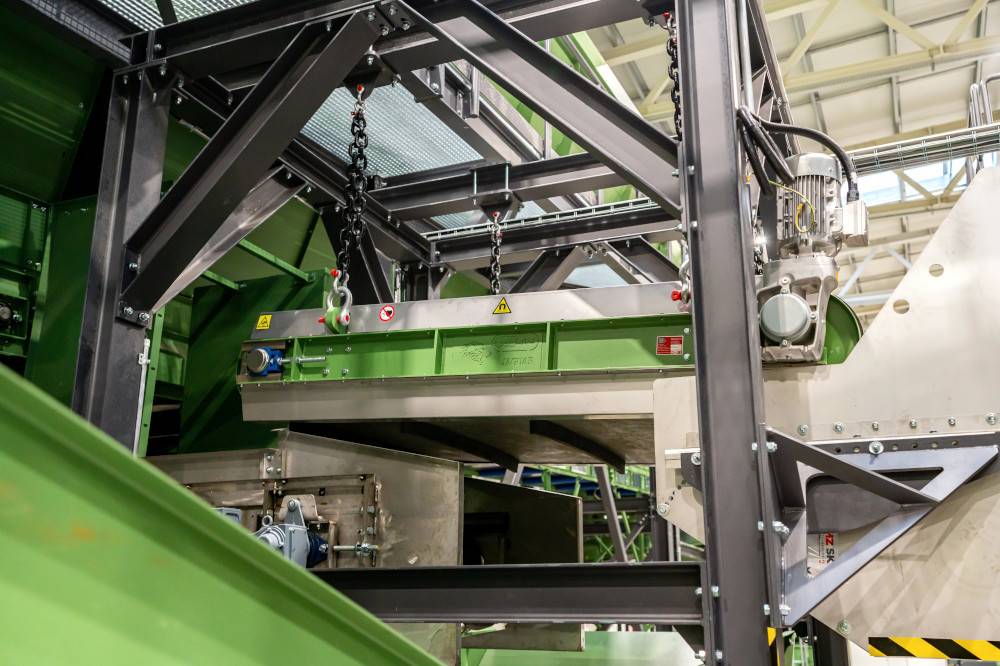

DND-AC Ms5 F JAGUAR 1400 850 320

показать PDF

DND-AC Ms6 F JAGUAR 1600 850 320

показать PDF

DND-AC Ms7 F JAGUAR 1800 850 320

показать PDF

DND-AC Ms8 F JAGUAR 2000 850 320

показать PDF

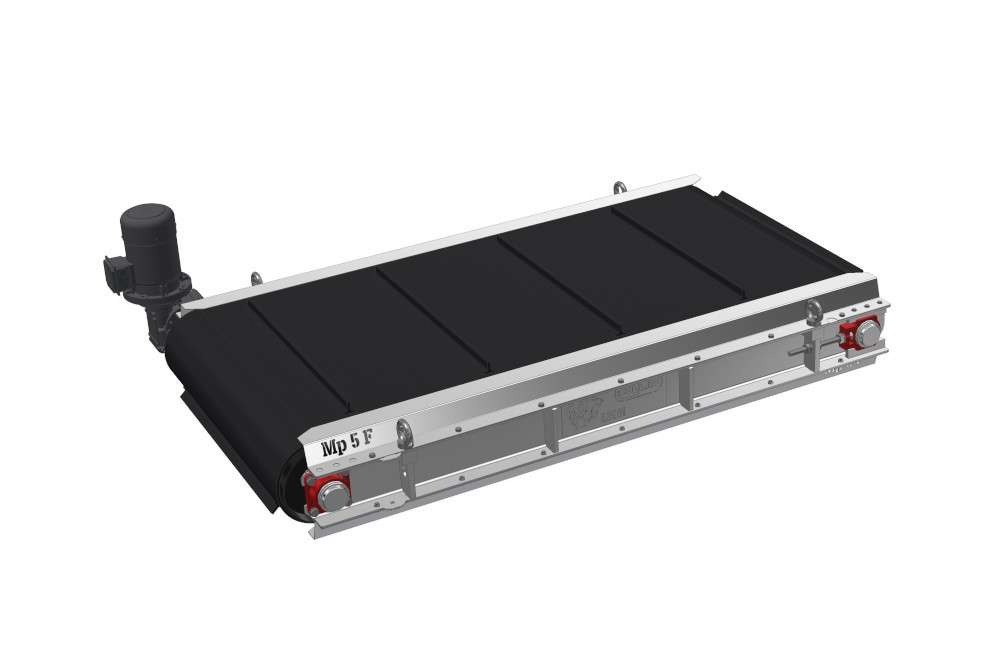

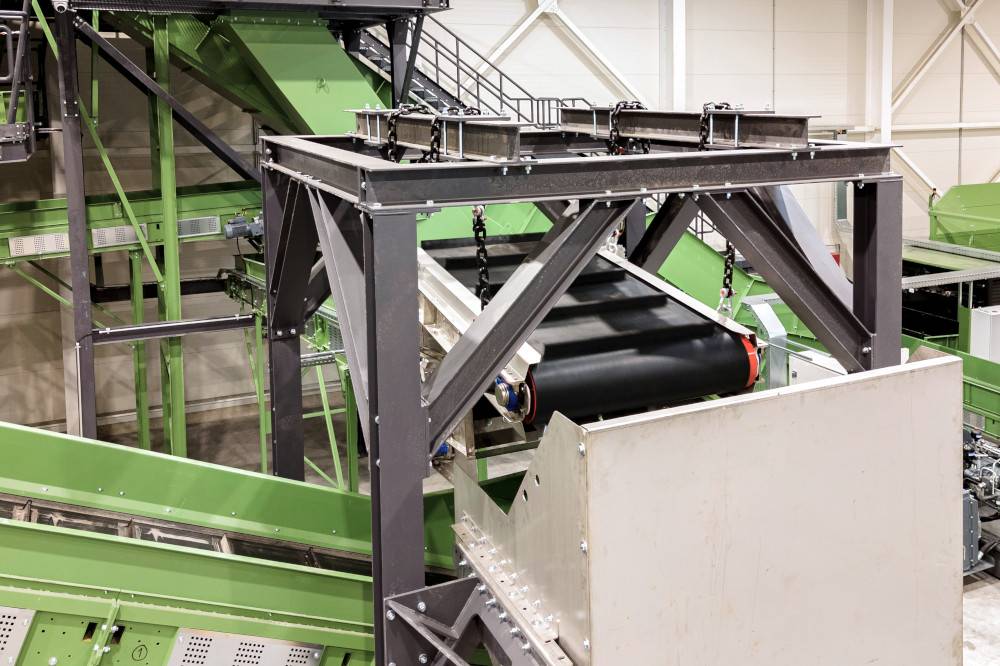

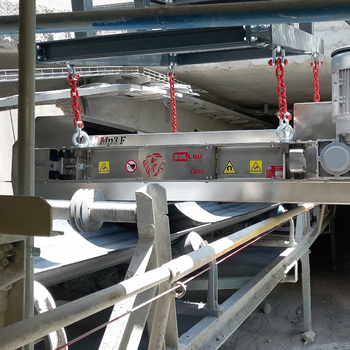

DND-AC Mp F - LION

Предназначенна для установки на высоте максимум 340 мм; преимущество данной серии в том числе ее увеличенная ширина.

Продукт

Макс. ширина конвейерной ленты (мм)

Макс. рекомендуемая высота установки (мм)Карта данных (CZ)
попереквдоль

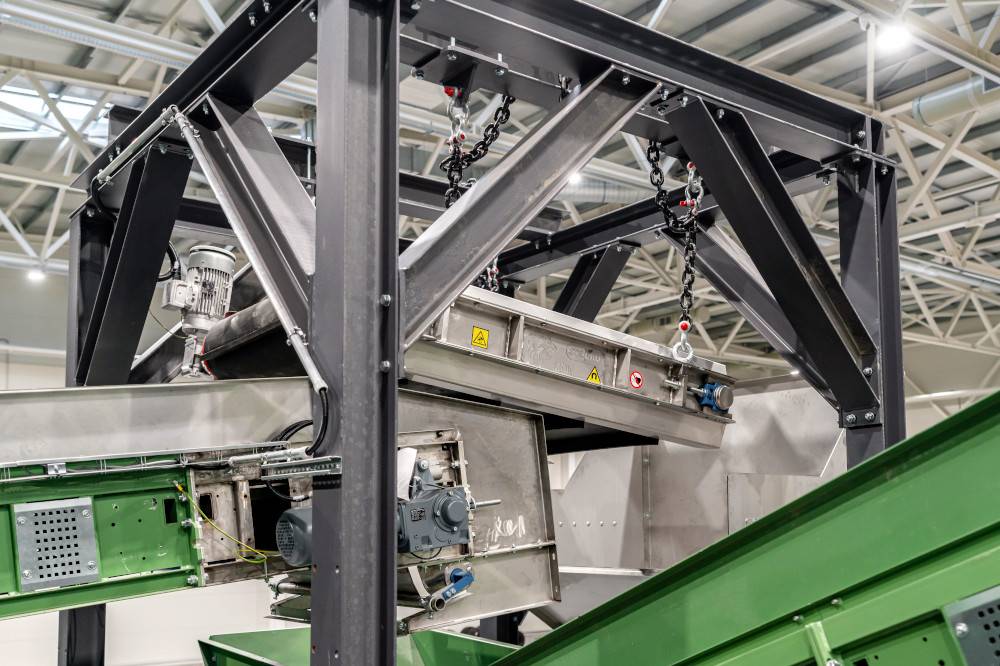

DND-AC Mp2 F LION 700 1050 290

показать PDF

DND-AC Mp3 F LION 1000 1050 320

показать PDF

DND-AC Mp4 F LION 1200 1050 340

показать PDF

DND-AC Mp5 F LION 1400 1050 340

показать PDF

DND-AC Mp6 F LION 1600 1050 340

показать PDF

DND-AC Mp7 F LION 1800 1050 340

показать PDF

DND-AC Mp8 F LION 2000 1050 340

показать PDF

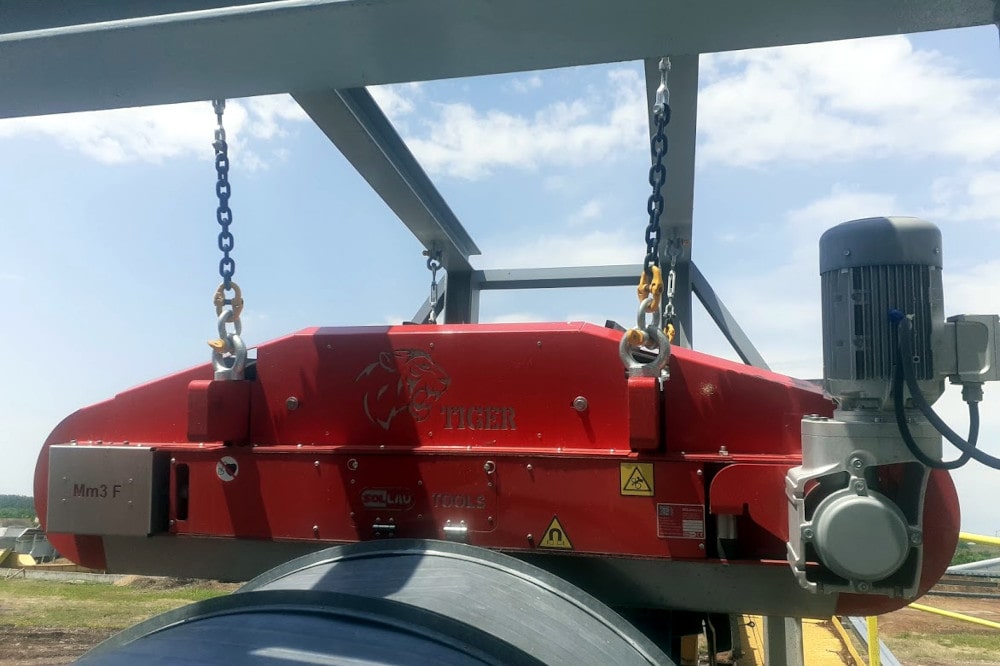

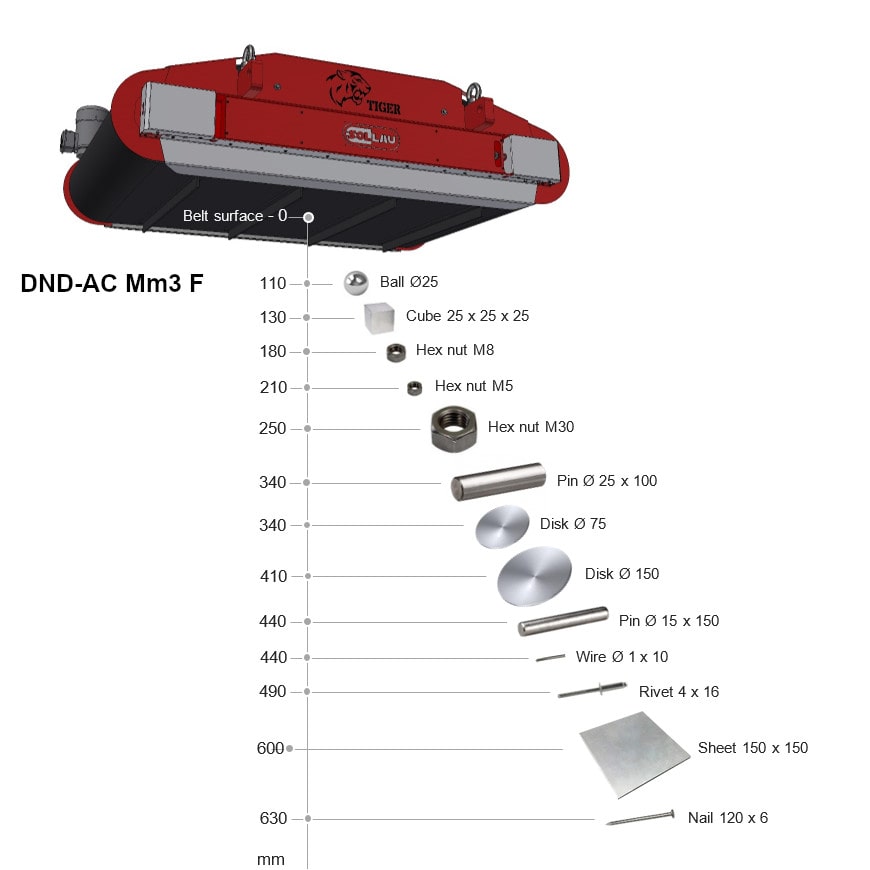

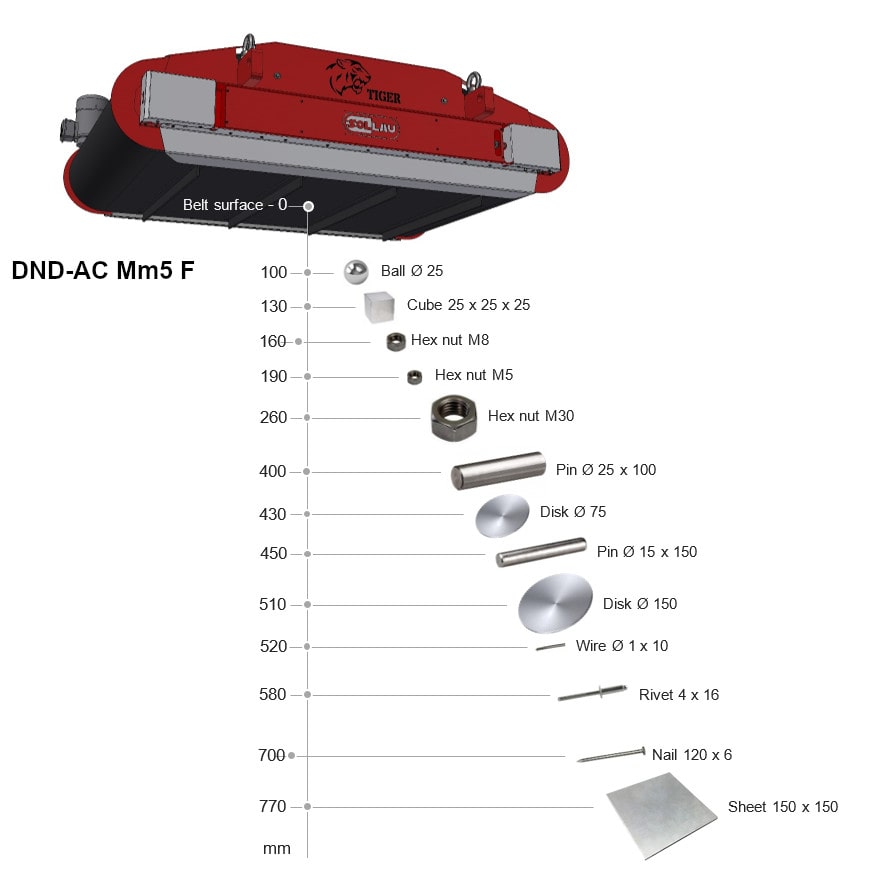

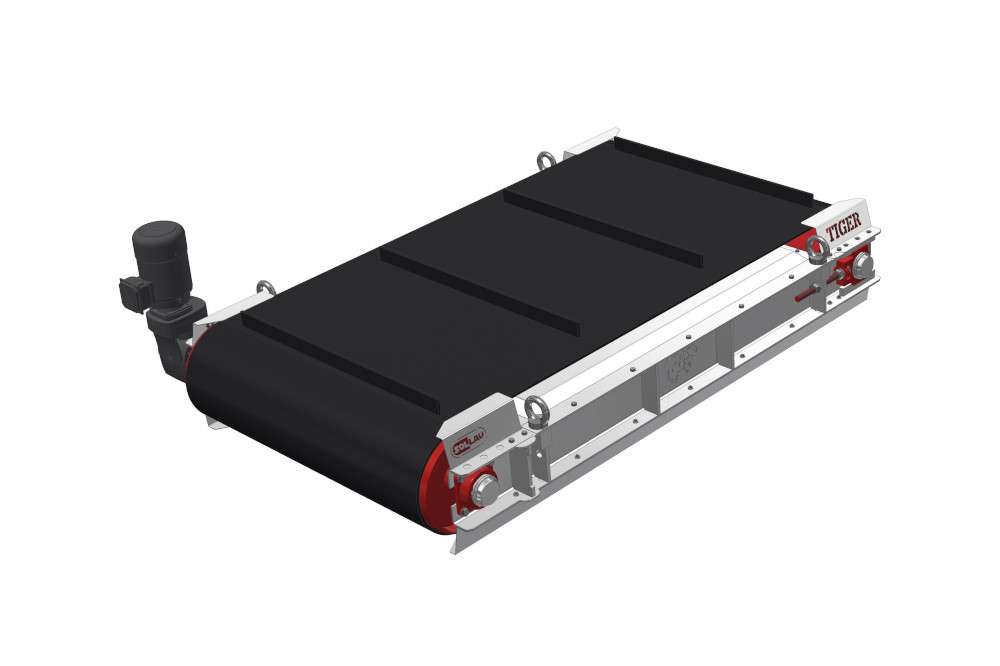

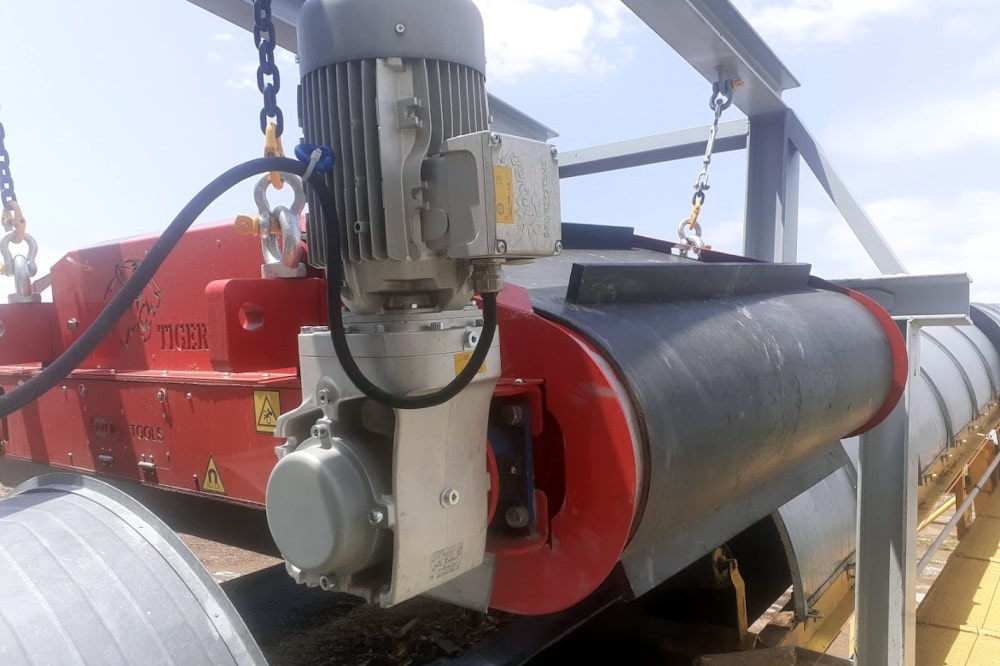

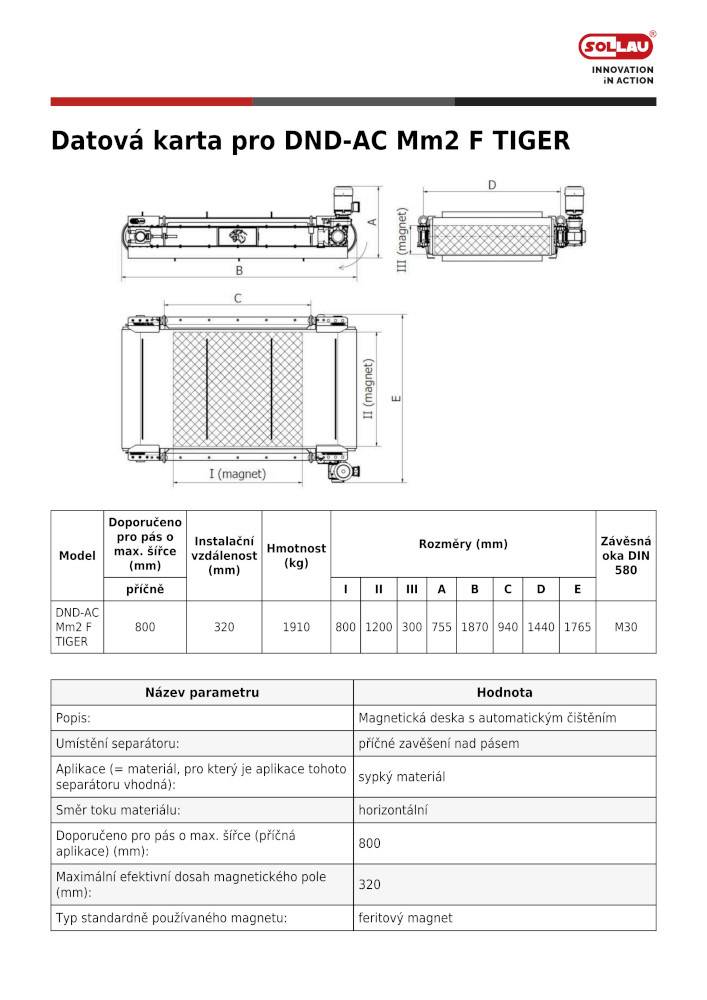

DND-AC Mm F - TIGER

Очень сильный вариант предназначен для глубины зоны извлечения до 400 мм и для применения высокой сложности.

Продукт

Макс. ширина конвейерной ленты (мм)

Макс. рекомендуемая высота установки (мм)Карта данных (CZ)
попереквдоль
DND-AC Mm2 F TIGER 700 1200 320

показать PDF

DND-AC Mm3 F TIGER 1000 1200 350

показать PDF

DND-AC Mm4 F TIGER 1200 1200 400

показать PDF

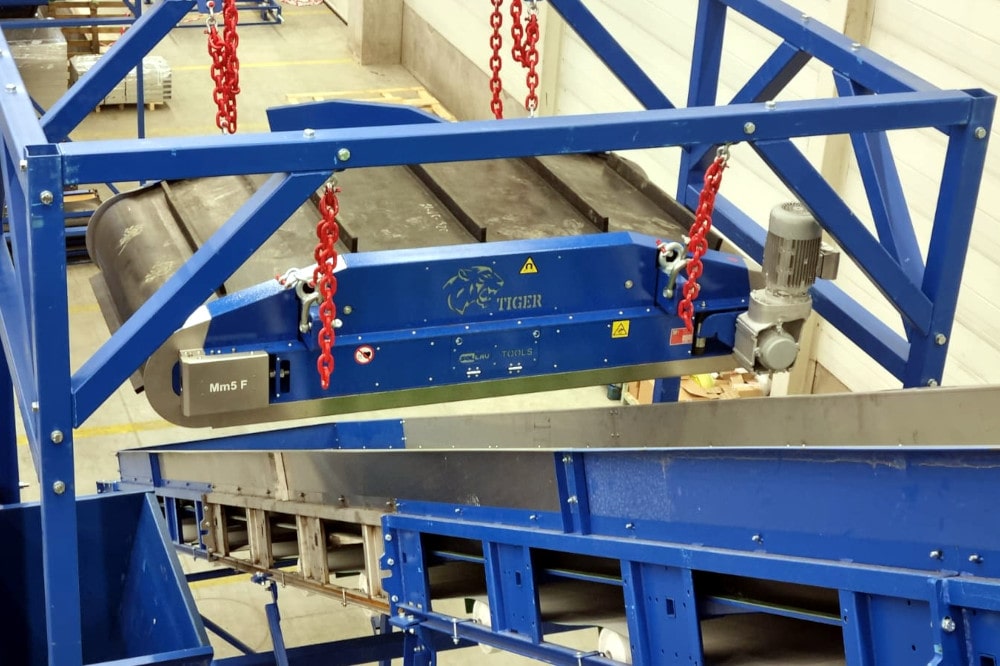

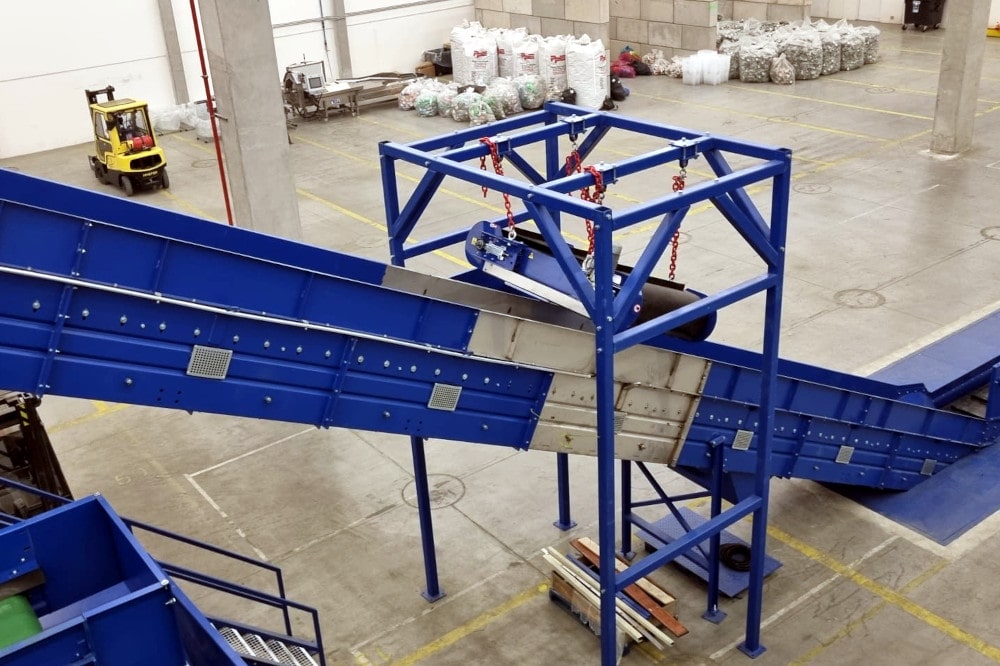

DND-AC Mm5 F TIGER 1400 1200 400

показать PDF

DND-AC Mm6 F TIGER 1600 1200 400

показать PDF

DND-AC Mm7 F TIGER 1800 1200 400

показать PDF

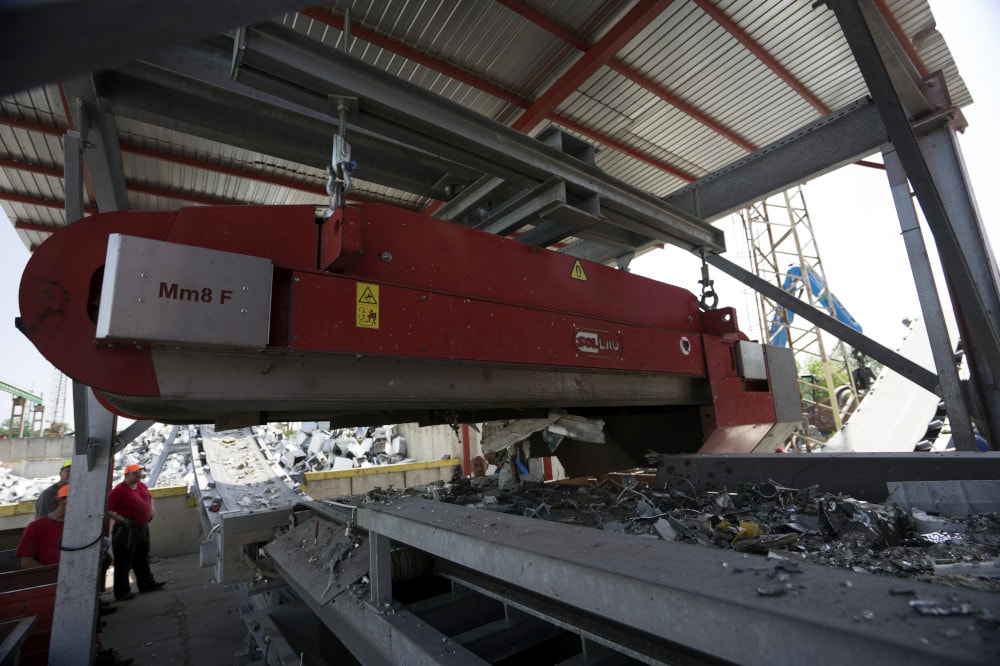

DND-AC Mm8 F TIGER 2000 1200 400

показать PDF

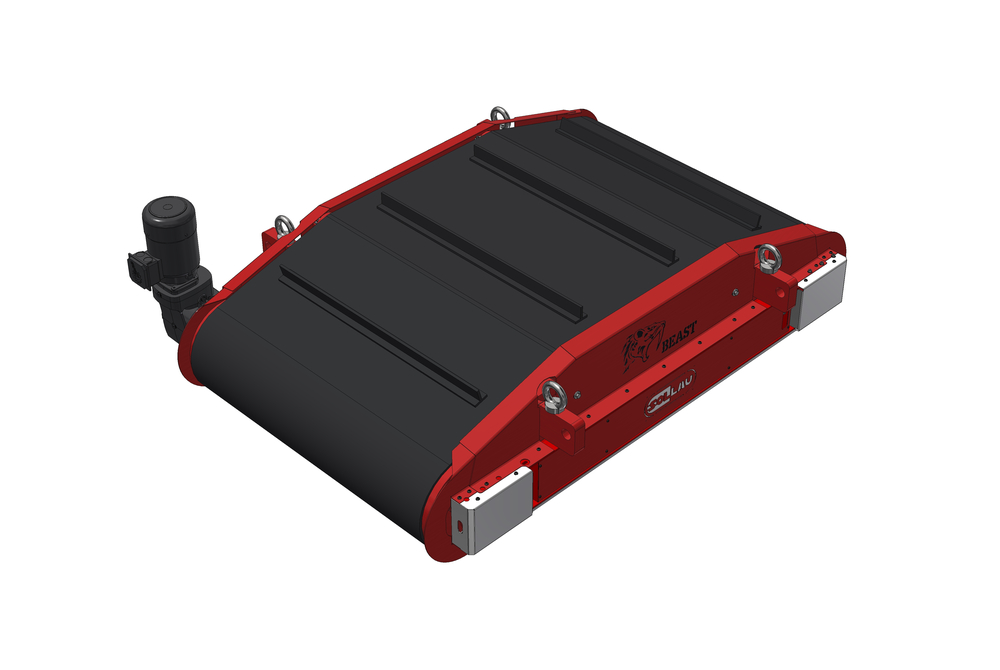

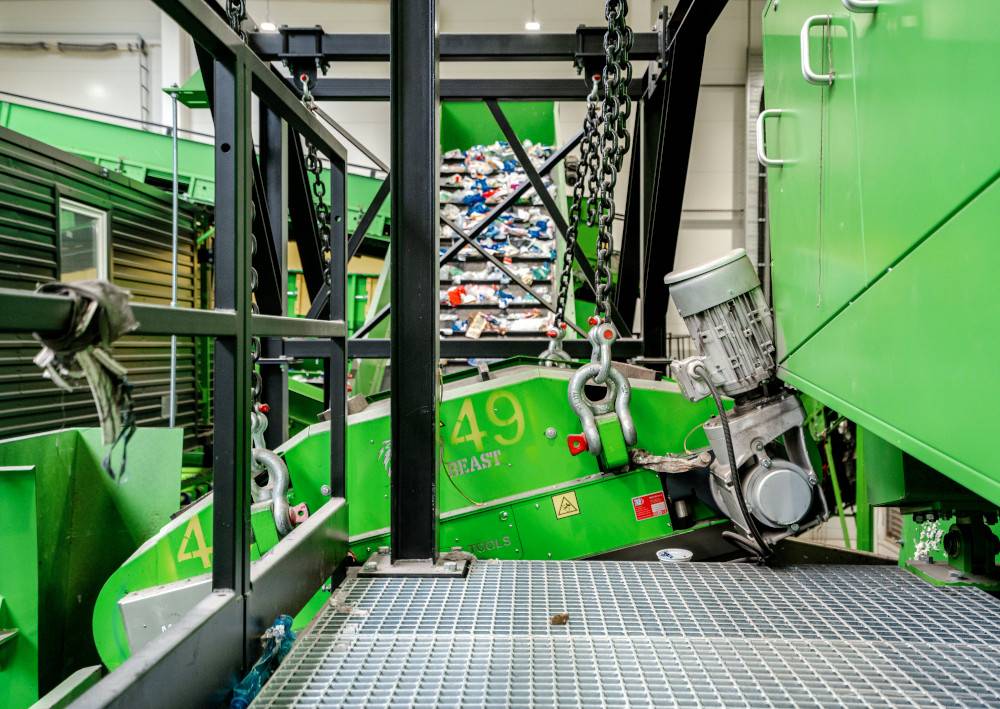

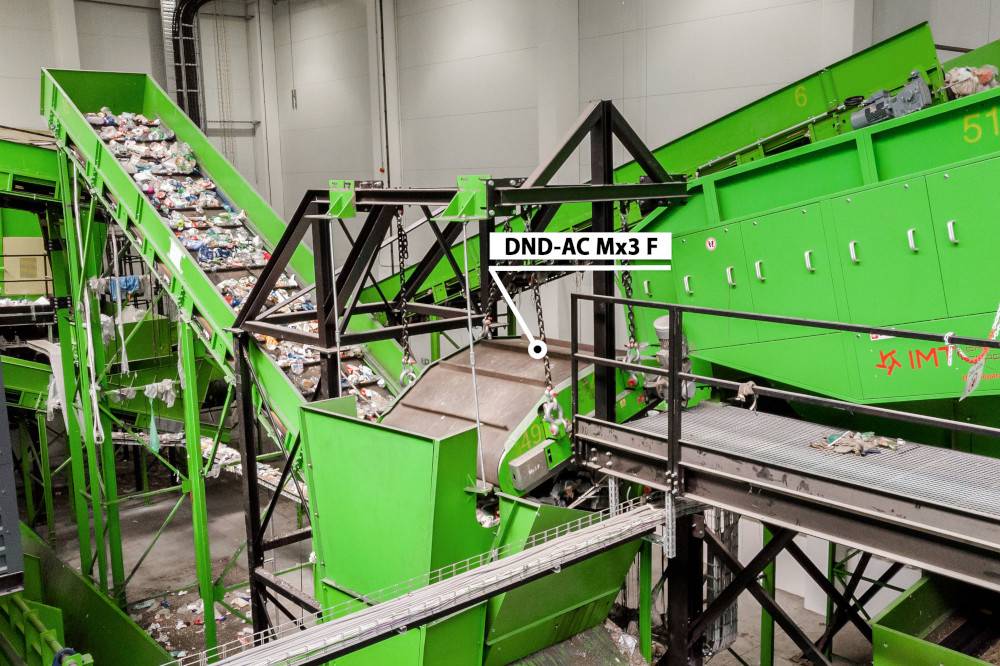

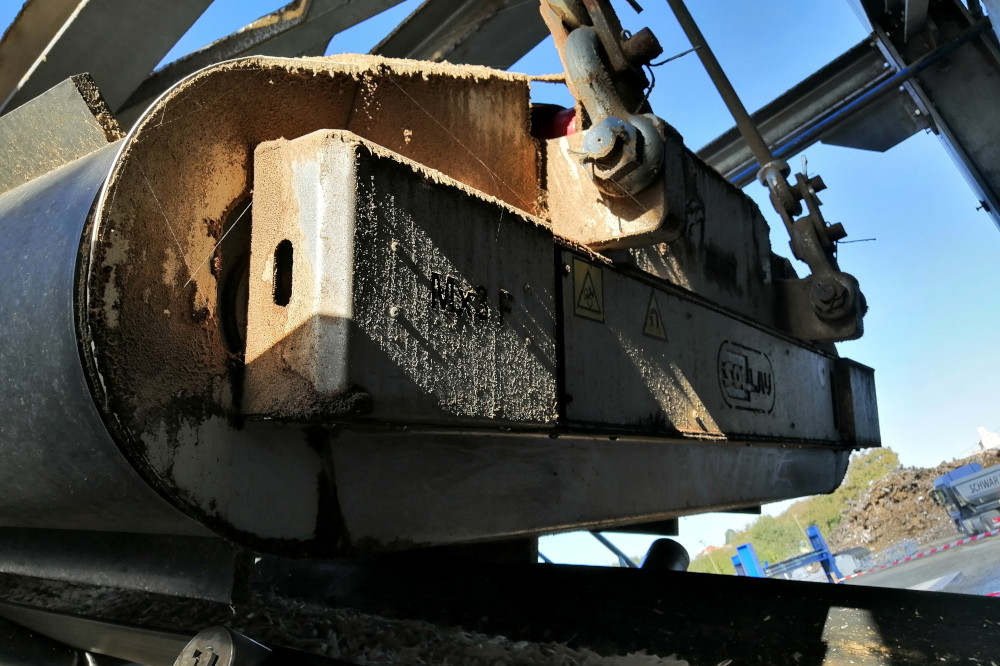

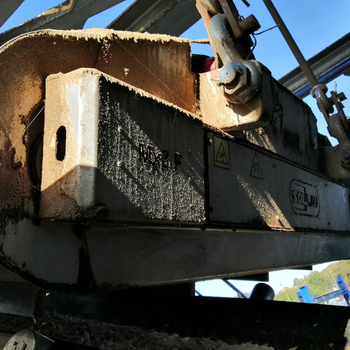

DND-AC Mx F - BEAST

Самая сильная серия подвесных железоотделитей производства фирмы «SOLLAU». Магнитная индукция этих устройств находится на пределе существующих постоянных магнитов (и превосходить ее могут только электромагнитные сепараторы). Данная серия предназначена для самой сложной сепарации – с больших глубин, а также из тяжелых слоев материала. Магнитные системы этих мощных железоотделителей обеспечивают извлечение сильномагнитных включений с расстояния до 450 миллиметров от рабочей поверхности! (ради интереса: вес самой сильной ферритовой серии Mx F примерно в 5 раз больше веса самой легкой серии M F!).

Model*Макс. ширина конвейерной ленты (мм)Макс. рекомендуемая высота установки (мм)Карта данных (CZ)
попереквдоль

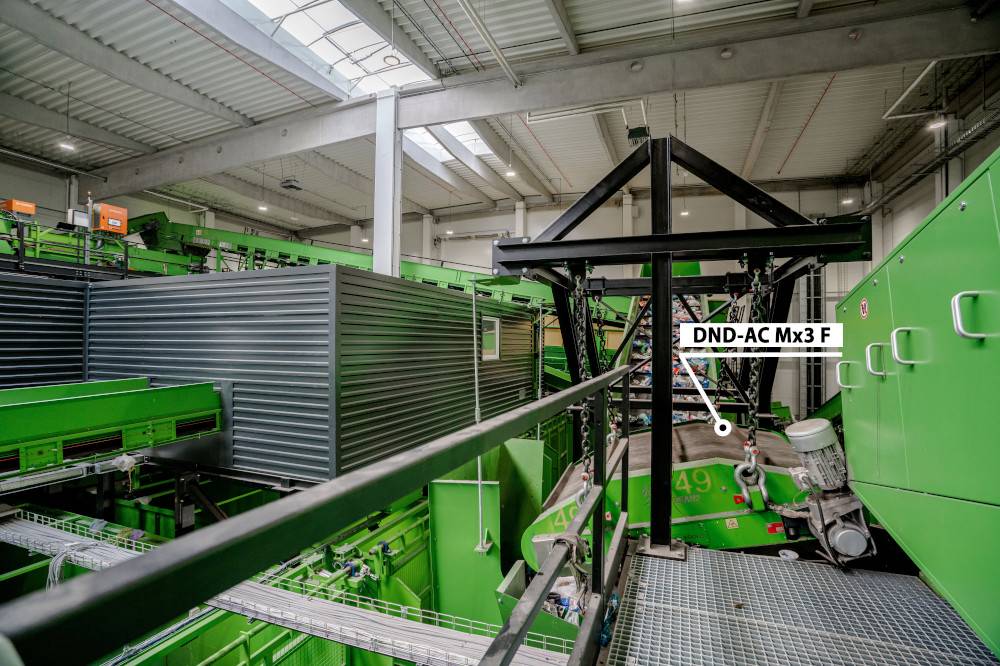

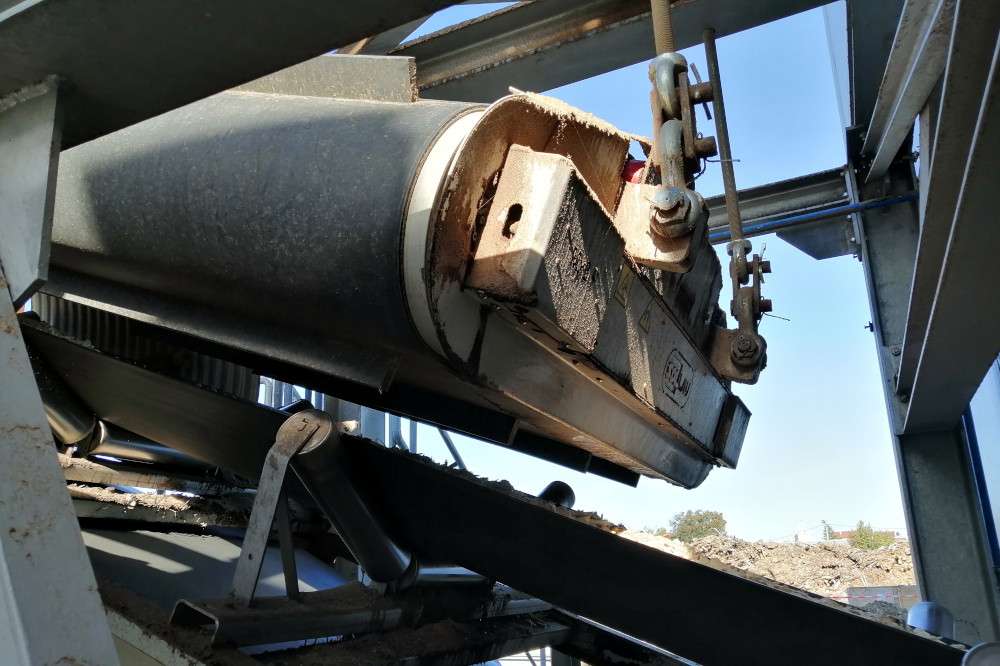

DND-AC Mx3 F BEAST 1000 1450 450

показать PDF

DND-AC Mx4 F BEAST 1200 1450 450

показать PDF

DND-AC Mx5 F BEAST 1400 1450 450

показать PDF

DND-AC Mx6 F BEAST 1600 1450 450

показать PDF

DND-AC Mx7 F BEAST 1800 1450 450

показать PDF

DND-AC Mx8 F BEAST 2000 1450 450

показать PDF

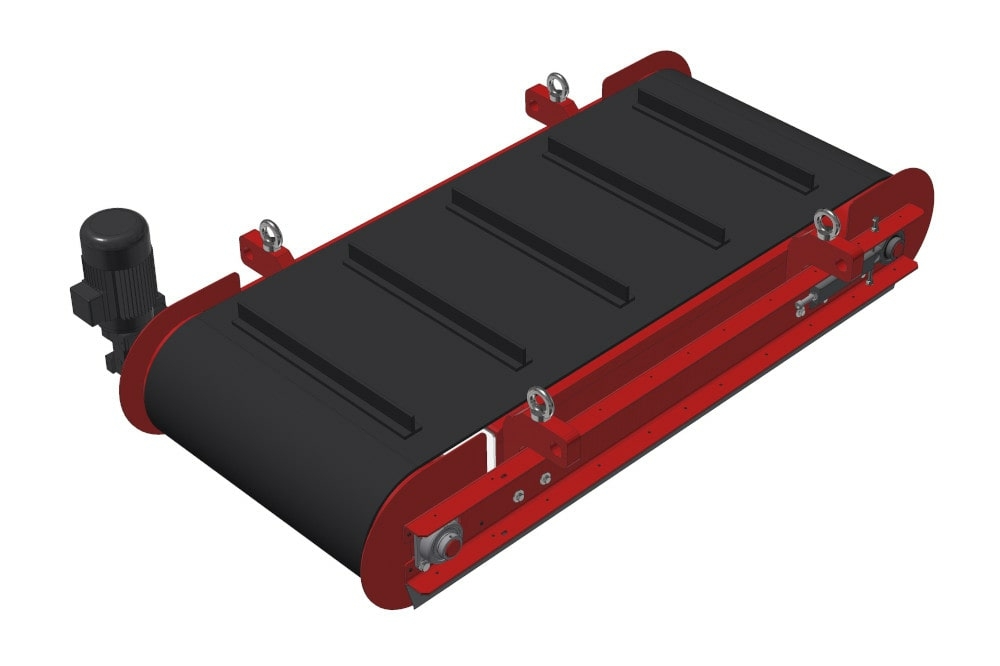

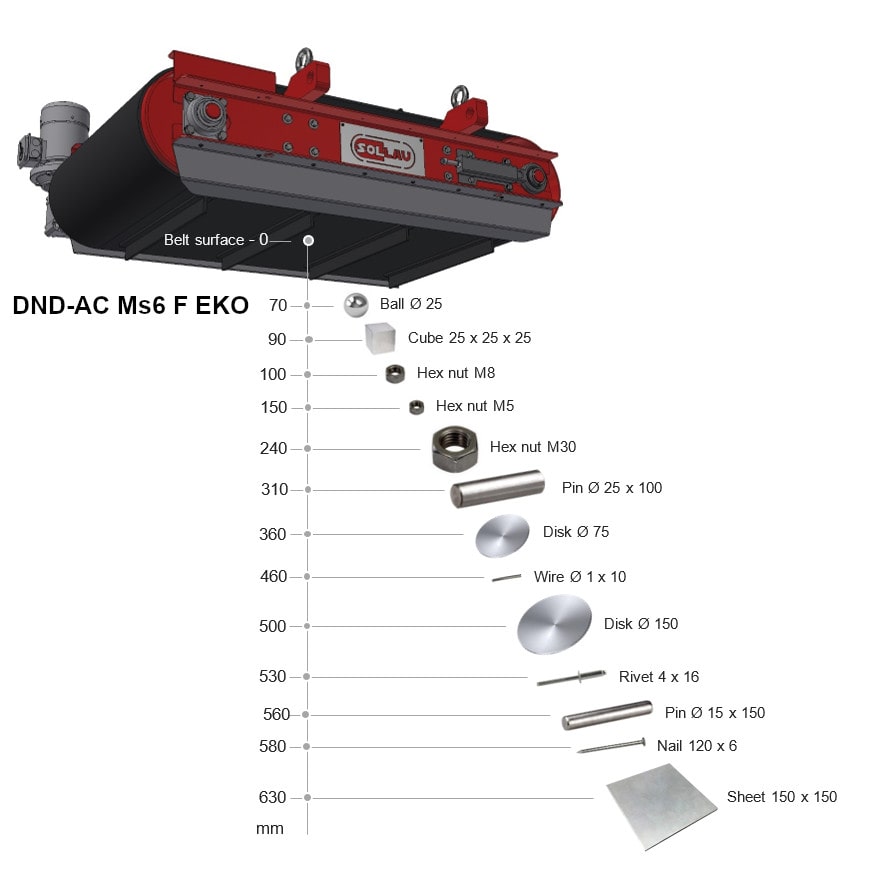

DND-AC EKO

Саморазгружающийся подвесный железоотделитель DND-AC EKO является самым дешевым вариантом подвесного магнитного сепаратора с автоматической чисткой. С магнитной точки зрения нет никакой разницы между стандартной версией DND-AC и экономичной версией DND-AC EKO.

Обе генерируют одинаковую магнитную индукцию (что является исключительным, поскольку экономические модели наших конкурентов, обыкновенно, генерируют меньшую магнитную индукцию по сравнению со стандартными моделями). С другой стороны, клиенты, приобретающие нашу экономическую версию DND-AC EKO должны принять, что DND-AC EKO оснащен двигателем CANTONI и коробкой передач VARVEL, имеет незащищенные подшипники и только нижняя часть сепаратора защищена металлическими листами.

Этот специальный магнитный сепаратор служит как для улавливания ценного металлического сырья (для дальнейшей обработки), так и защищает дальнейшее машинное оборудование (дробилки, прессы, червячные конвейеры и т.д.) от повреждения ферромагнитными предметами (отломившиеся детали машин, винты, гайки, проволока и т.д.). Ферромагнитные нечистоты, отделенные от материала на ленточном конвейере, при помощи отвальной ленты магнита отводятся для дальнейшей переработки для дальнейшей переработки или сбора. Магнитная панель с автоматической чисткой для непрерывного производства подвешивается, в частности, поперечно над ленточным конвейером, тем не менее в месте пересыпки (на конце полотна конвейера) ее также можно установить параллельно полотну. От способа размещения зависит и тип используемых магнитов: при продольной установке саморазгружающийся подвесный железоотделитель можно снабдить более слабыми магнитами (поскольку в месте пересыпки транспортируемая масса находится в свободном состоянии), и наоборот, при поворачивании панели на 90° по отношению к конвейеру рекомендуется использовать более сильные типы магнитов (поскольку на полотне конвейера в этом случае может быть более высокий и компактный слой материала).

Model

Doporučeno pro pás o max. šířce (mm)

Макс. рекомендуемая высота установки (мм)Карта данных (CZ)
попереквдоль

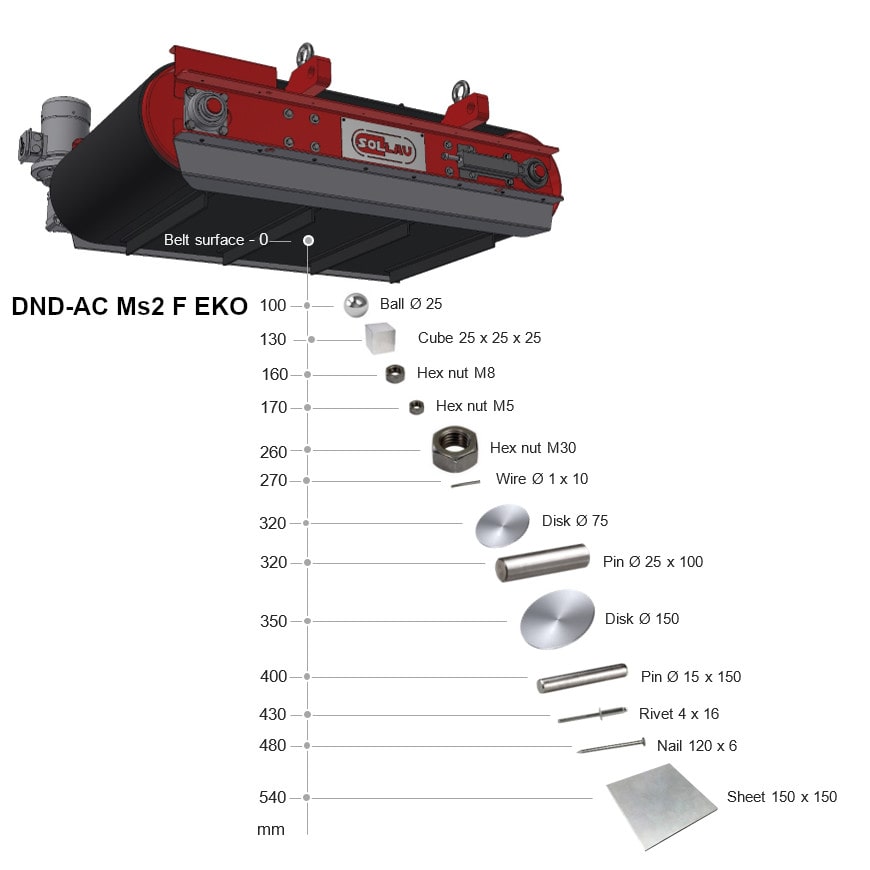

DND-AC Ms2 F EKO 800 850 270

показать PDF

DND-AC Ms3 F EKO 1000 850 300

показать PDF

DND-AC Ms4 F EKO 1200 850 320

показать PDF

DND-AC Ms5 F EKO 1400 850 320

показать PDF

DND-AC Ms6 F EKO 1600 850 320

показать PDF

DND-AC Ms7 F EKO 1800 850 320

показать PDF

DND-AC Ms8 F EKO 2000 850 320

показать PDF

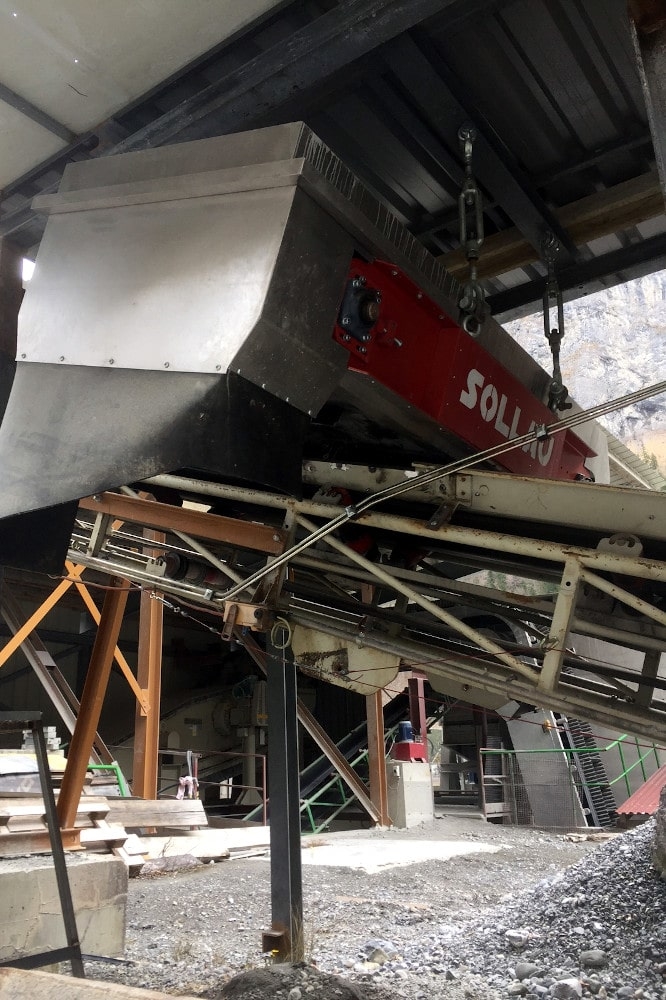

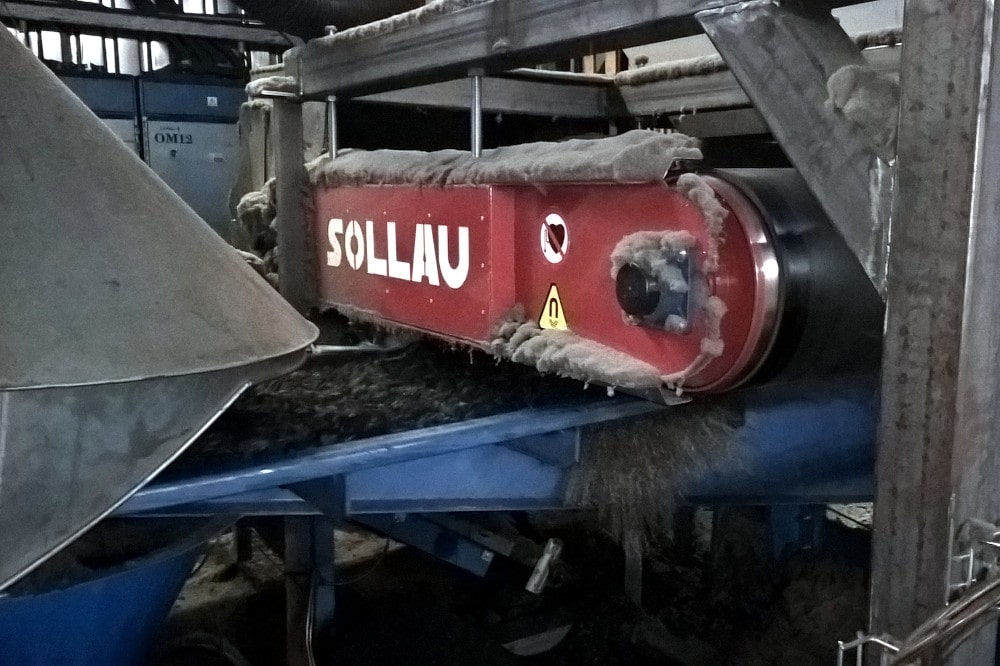

Неодимовые железоотделители

К числу самых больших преимуществ неодимовых сепараторов относятся чрезвычайно сильное (но относительно короткое) магнитное поле и малый вес. Поэтому они применяются прежде всего там, где из-за веса нельзя установить стандартные подвесные ферритовые железоотделители с механической системой очистки, а также в тех случаях, если требуется чрезвычайно высокая эффективность сепарации в небольшом слое материала (например, мобильные сортировочные линии).

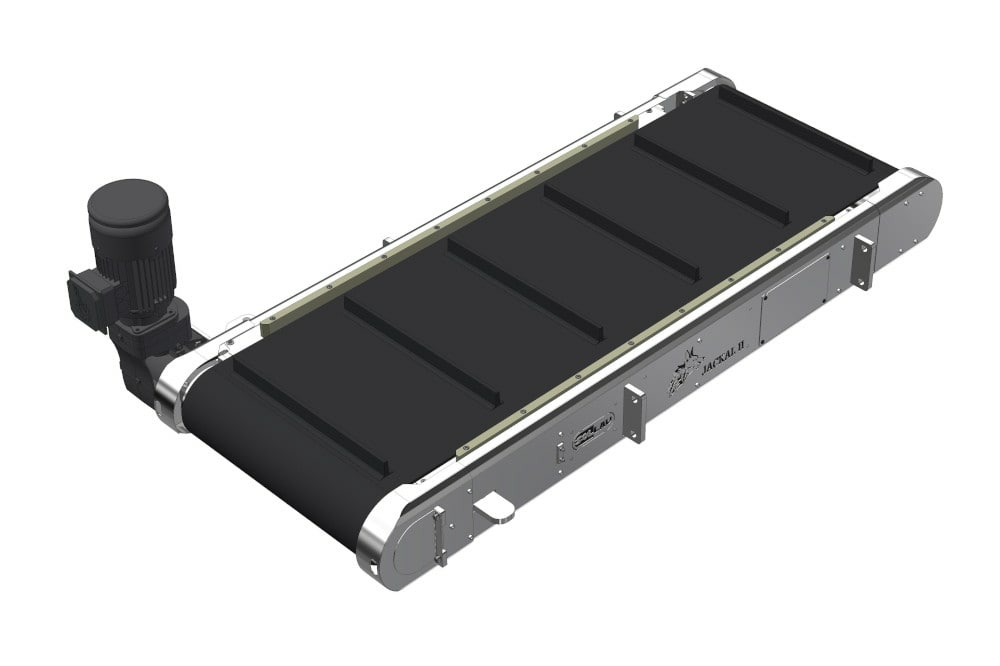

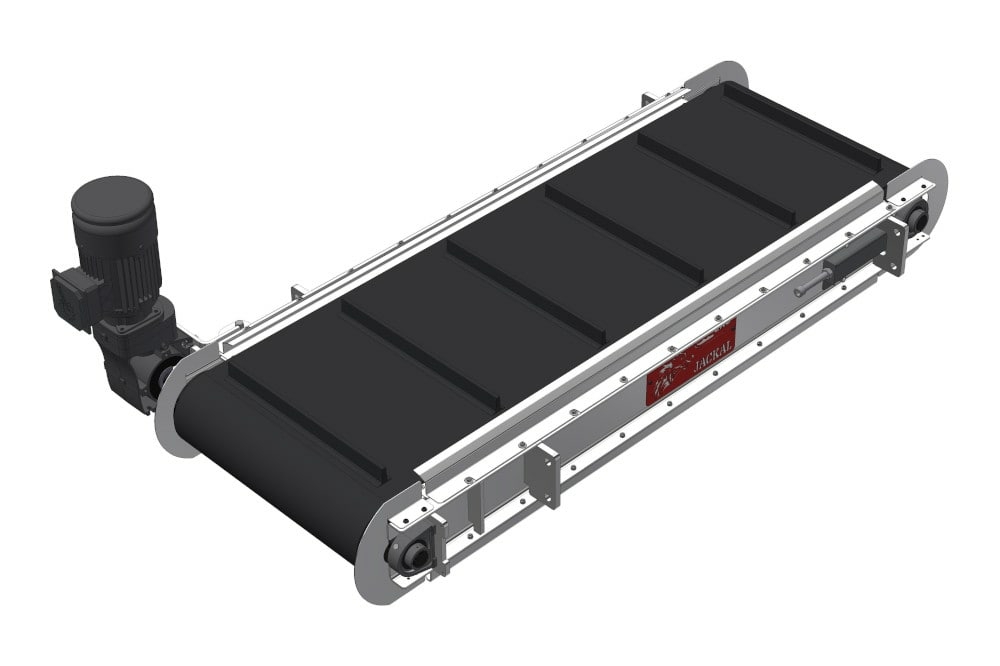

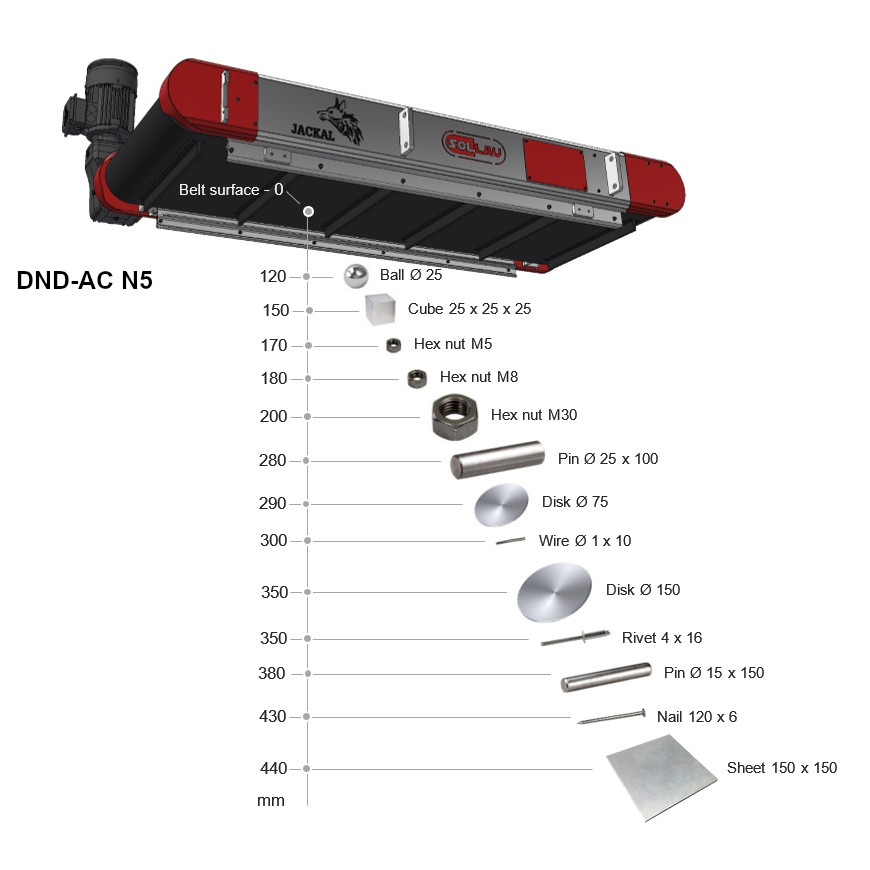

DND-AC N JACKAL

Речь идет о самой легкой серии, предназначенной для установки на высоте до 200 мм. На малых глубинах сепаратор способен улавливать нечистоты величиной менее 1 мм.

ПродуктМакс. ширина конвейерной ленты (мм)
Při příčné instalaci nad dopravník
Макс. рекомендуемая высота установки (мм)Карта данных (CZ)
DND-AC N1 JACKAL 500 200

показать PDF

DND-AC N2 JACKAL 700 200

показать PDF

DND-AC N3 JACKAL 1000 200

показать PDF

DND-AC N4 JACKAL 1200 200

показать PDF

DND-AC N5 JACKAL 1400 200

показать PDF

DND-AC N6 JACKAL 1600 200

показать PDF

DND-AC N7 JACKAL 1800 200

показать PDF

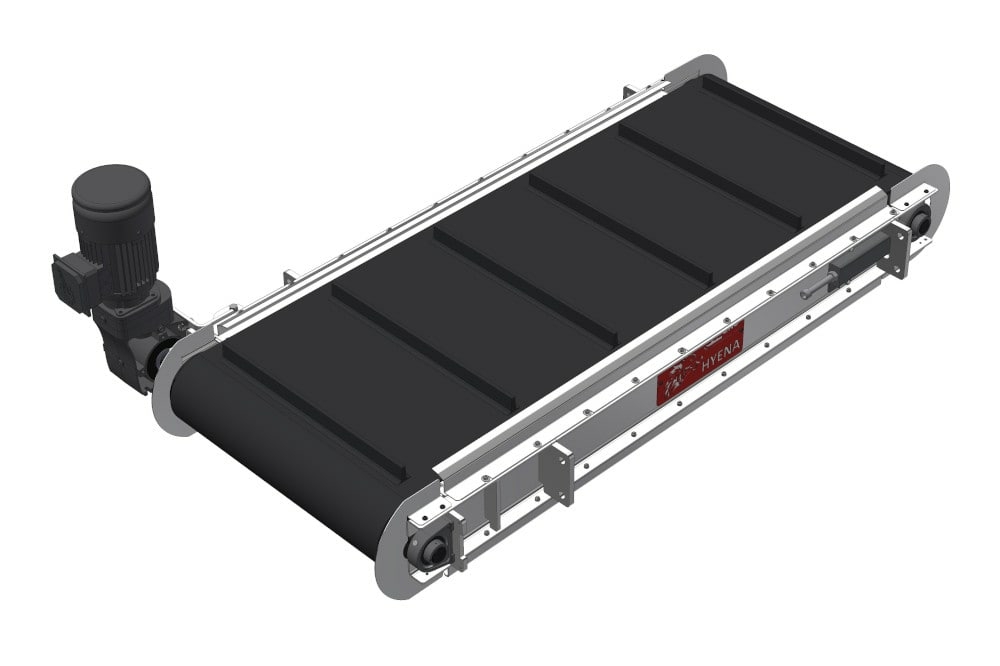

DND-AC Ns HYENA

Более сильный неодимовый вариант предназначен для глубины зоны извлечения до 220 мм и для применения средней сложности. Преимущество данного варианта – сильная магнитная индукция на коротких расстояниях, улавливание мелких ферромагнитных тел и малый вес.

Продукт

Макс. ширина конвейерной ленты (мм)
Při příčné instalaci nad dopravník
Макс. рекомендуемая высота установки (мм)Карта данных (CZ)
DND-AC Ns1 HYENA 500 220

показать PDF

DND-AC Ns2 HYENA 700 220

показать PDF

DND-AC Ns3 HYENA 1000 220

показать PDF

DND-AC Ns4 HYENA 1200 220

показать PDF

DND-AC Ns5 HYENA 1400 220

показать PDF

DND-AC Ns6 HYENA 1600 220

показать PDF

DND-AC Ns7 HYENA 1800 220

показать PDF

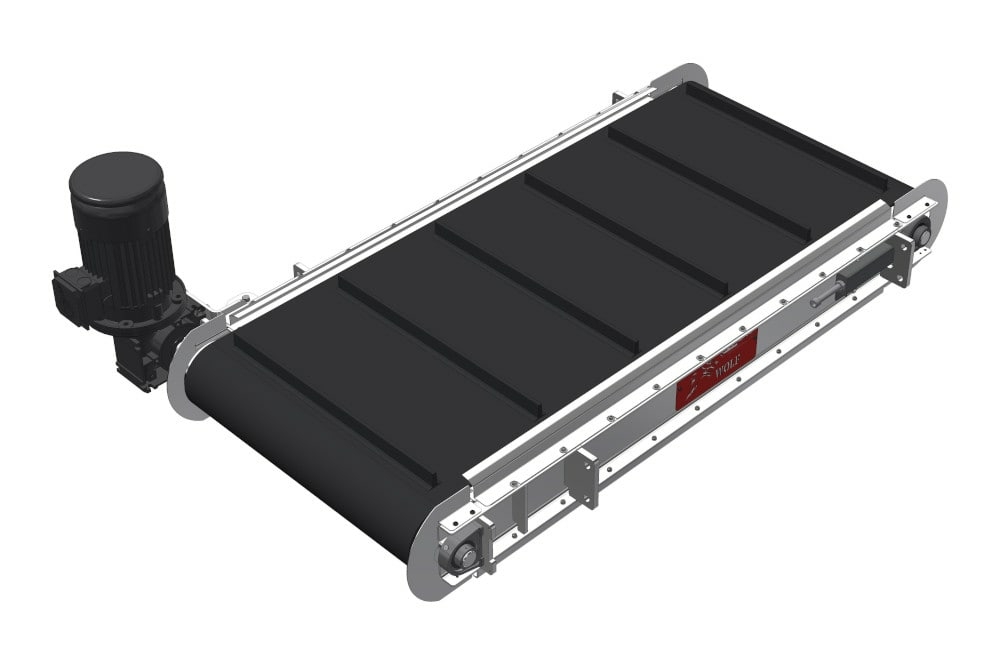

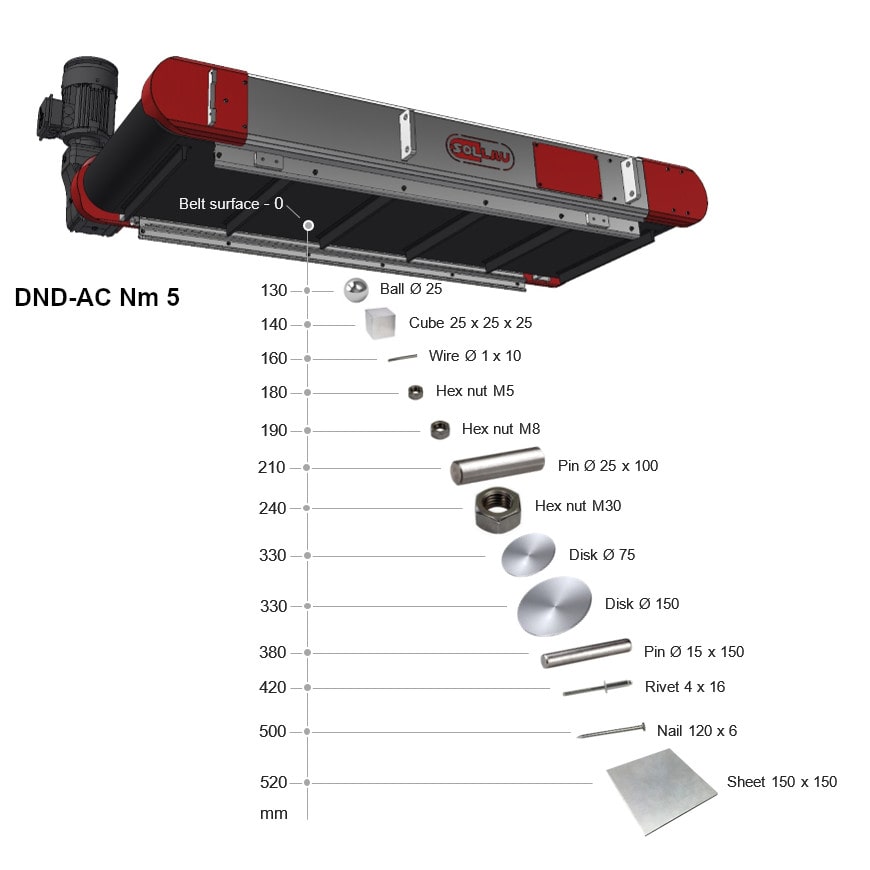

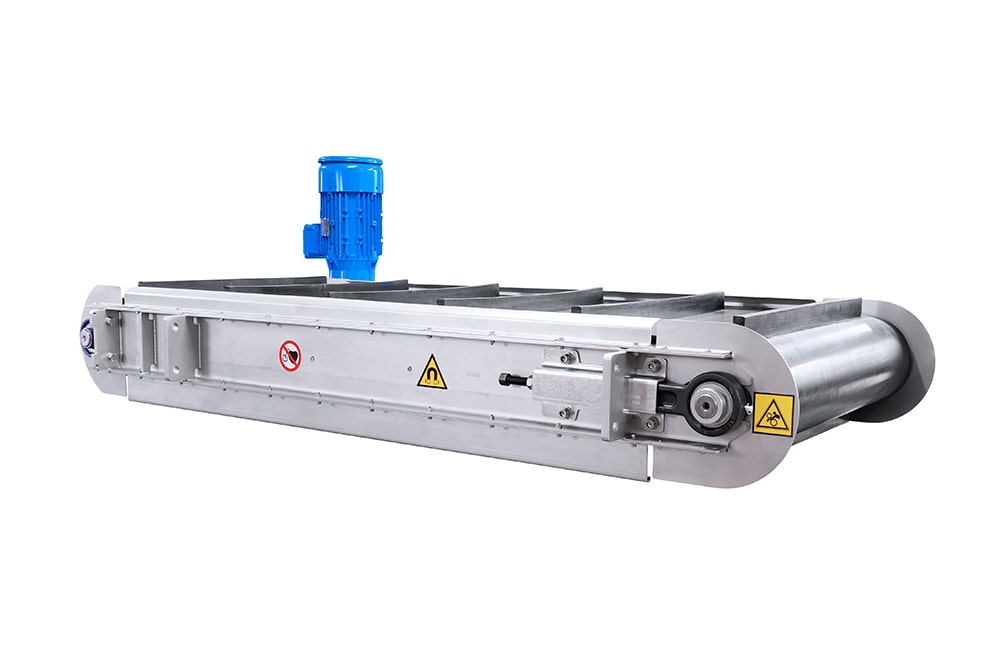

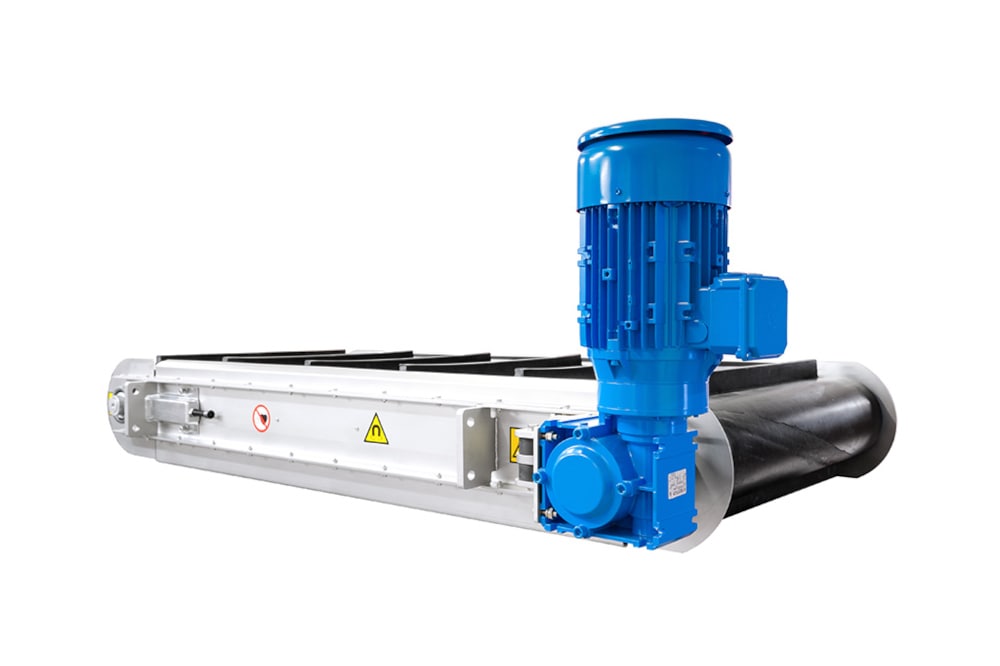

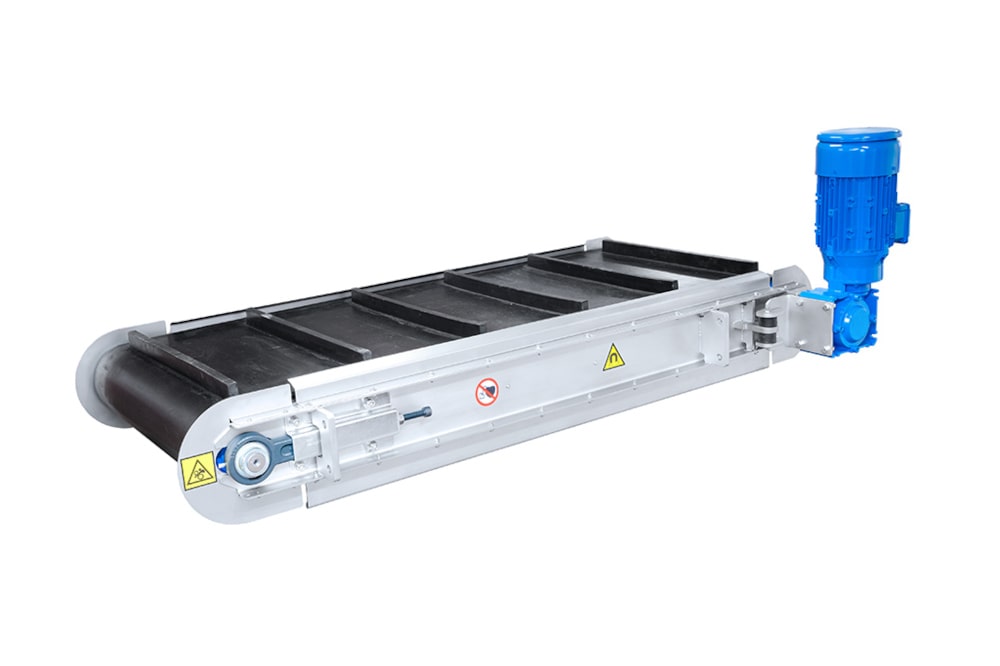

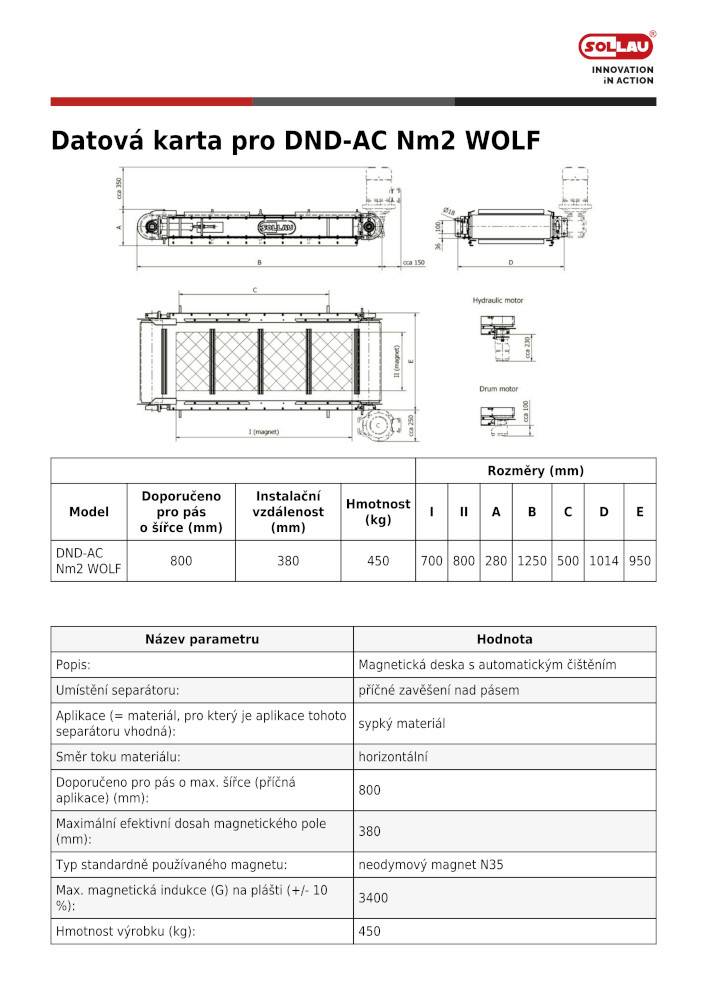

DND-AC Nm WOlF

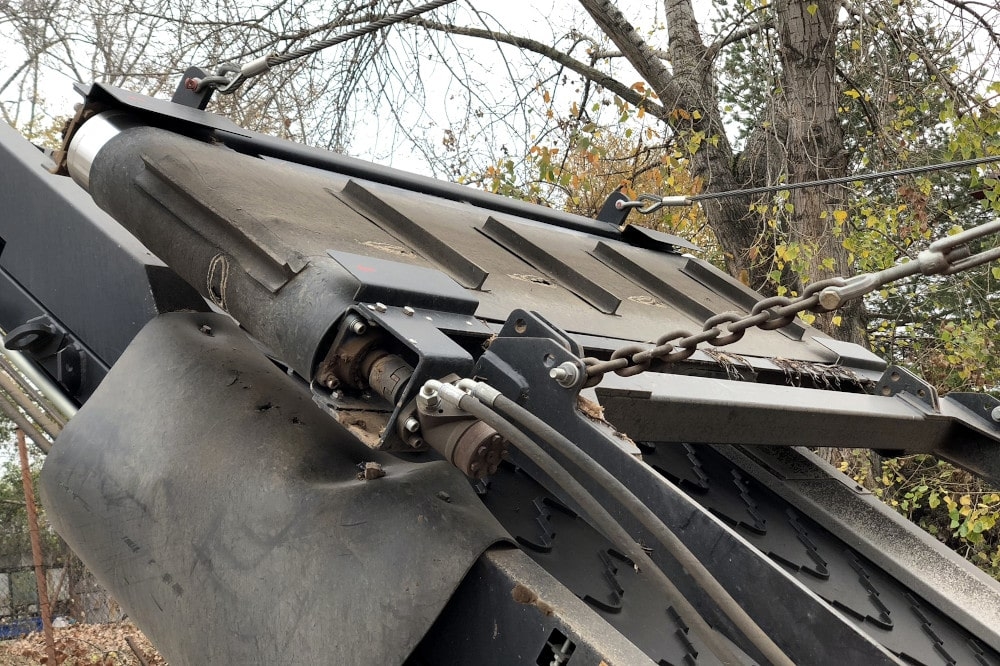

Самая сильная неодимовая серия, прежде всего для мобильного применения, при котором требуется чрезвычайно высокая эффективность работы сепаратора при малой глубине материала. Сепаратор обеспечивает извлечение магнитных включений с расстояния до 250 мм.

ПродуктМакс. ширина конвейерной ленты (мм)
Při příčné instalaci nad dopravník
Макс. рекомендуемая высота установки (мм)

Карта данных (CZ)
DND-AC Nm1 WOLF 500 250

показать PDF

DND-AC Nm2 WOLF 700 250

показать PDF

DND-AC Nm3 WOLF 1000 250

показать PDF

DND-AC Nm4 WOLF 1200 250

показать PDF

DND-AC Nm5 WOLF 1400 250

показать PDF

DND-AC Nm6 WOLF 1600 250

показать PDF

DND-AC Nm7 WOLF 1800 250

показать PDF
