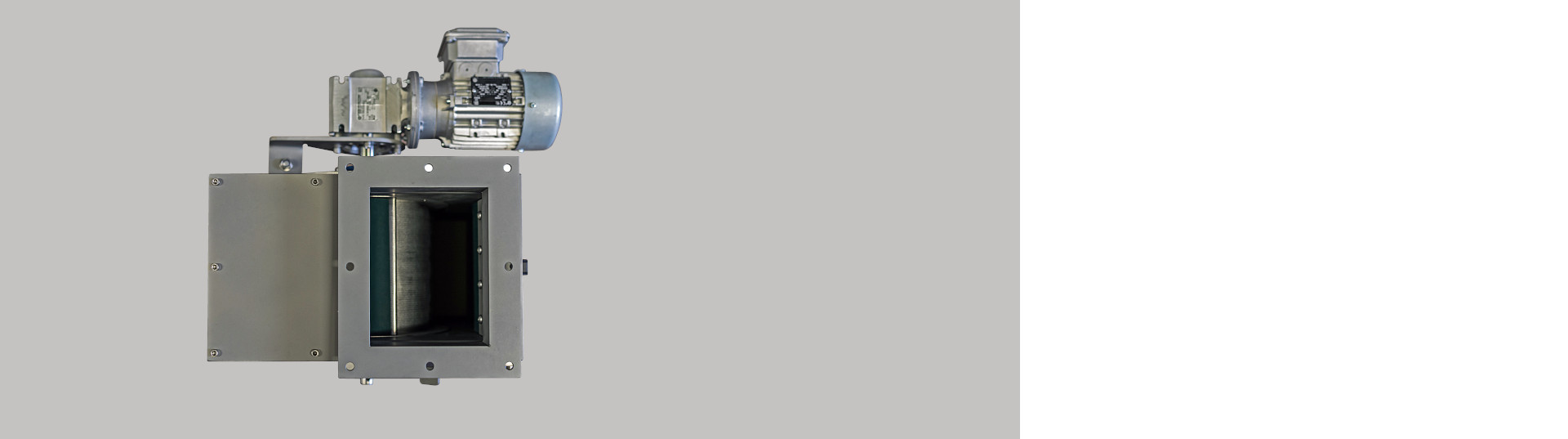

Закрытый магнитный барабан MBZ
Магнитный барабан в корпусном исполнении служит для непрерывной автоматической сепарации ферромагнитных частиц из сыпучих материалов и защищает от повреждения машины и оборудование, которые далее обрабатывают очищенный материал.
Преимущества использования сепаратора
- Материал, очищенный от ферромагнитных примесей
- Постоянная защита технологического оборудования
- Непрерывный режим производства
- В процессе очистки не требуется останавливать поток материала
- Устройство, не требующее обслуживания
5 лет гарантии у SOLLAU
Мы можем поручиться за качество наших магнитных сепараторов и поэтому даем на них 5-летнюю гарантию! На наши магнитные сепараторы можно положиться! Мы специалисты в области магнитной сепарации.
Возможность замены съемной обечайки секторного магнитного барабана
Обечайка барабана с отсекающими лопатками часто подвергается длительному контакту с абразивными материалами, которые режут и царапают ее поверхность. Поэтому мы изменили его конструкцию таким образом, чтобы поврежденную обечайку можно было заменить самостоятельно.
В результате значительно продлевается срок службы барабана, а значит, и всего устройства.
Наши магнитные барабаны генерируют глубокое и сильное магнитное поле, что позволяет добиться высокой эффективности сепарации даже при оснащении барабана этими дополнительными защитными сегментами.
Конструкция закрытого магнитного барабана предусматривает выполнение этой замены через контрольное отверстие в корпусе барабана, что исключает необходимость демонтажа всего барабана.
Вы просто последовательно заменяете отдельные защитные сегменты. Это действительно просто!
Мы должны знать заранее, что вам требуется барабан с возможностью замены защитного кожуха, чтобы соответствующим образом адаптировать конструкцию барабана.
Мы также можем изготовить обечайку барабана из прочной марганцевой стали, что в несколько раз продлевает срок службы магнитного барабана даже в самых сложных условиях.

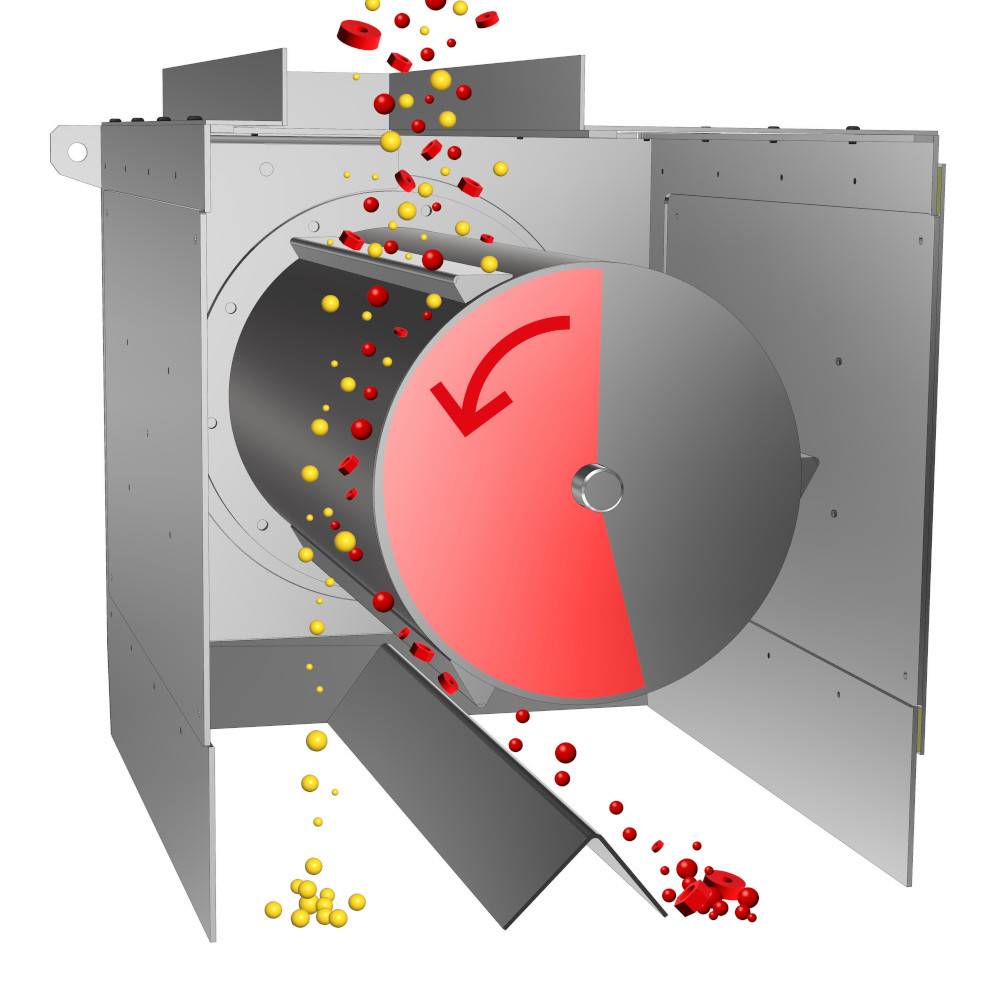

Система постоянных магнитов упрощает отделение магнитных металлических частиц без необходимости прерывания производственного цикла и при этом защищает от повреждений последующее машинное оборудование (например, прессы, дробилки, мельницы, измельчители). Сердце магнитного барабана — комплект магнитных сердечников в форме полумесяца, вокруг которых вращается внешняя часть барабана (из нержавеющей стали) c планочными захватами.
Очистка магнитного барабана

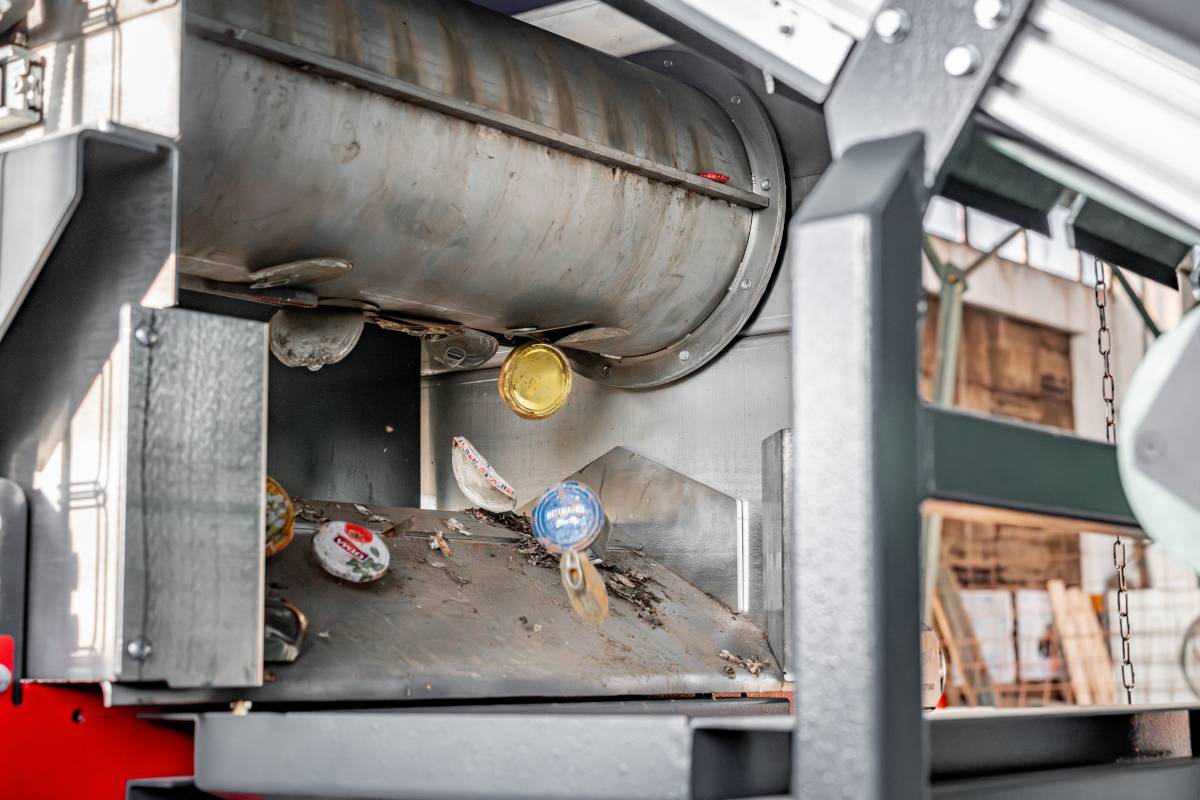

Металлические магнитные примеси фиксируются на поверхности барабана и отпадают за осью барабана в отвал для ферромагнитных загрязнений.
SOLLAU – наши изделия сваривают настоящие профессионалы!
Сертификаты компании SOLLAU:
Разрешение на сварку оборудования, работающего под давлением, в соответствии с PED 2014/68/EU
Сертификация в соответствии с EN-ISO 3834-2, EN 1090-2, EN 13480-1 – 13480-5, EN 13445-1 – EN 13445-5
Модельный ряд MBZ GRIZLLY
- Автоматическая очистка без необходимости прерывания потока материала

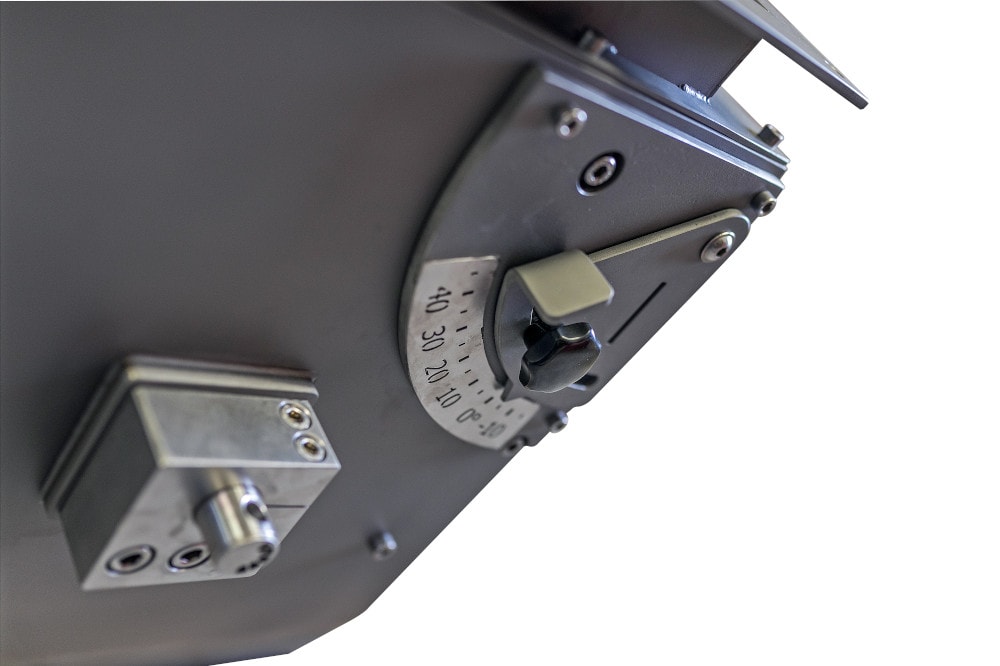

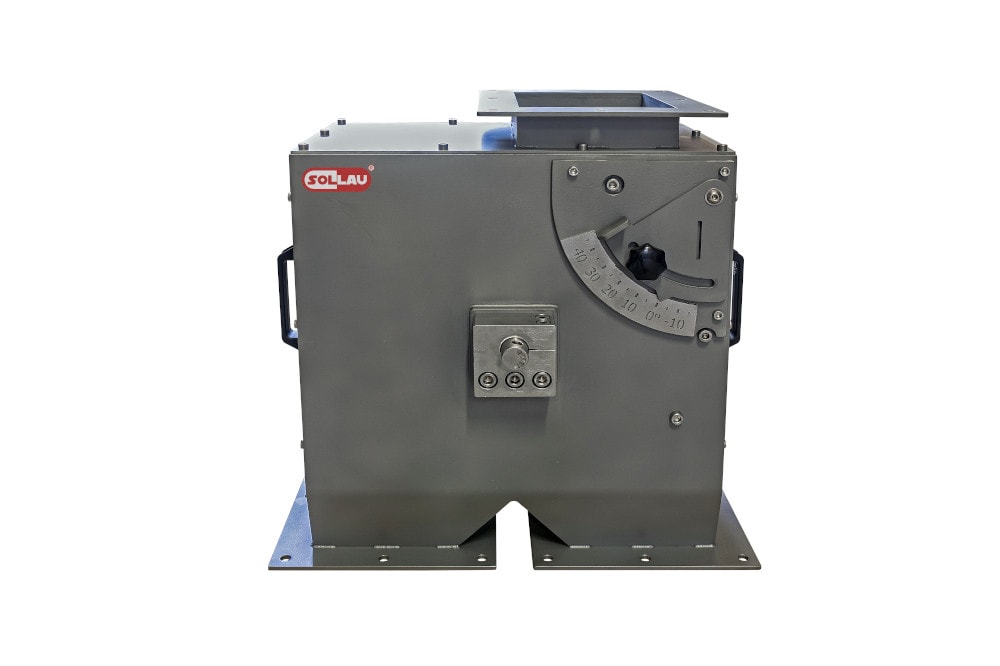

- Настраиваемый козырек для регулировки поступления материала
- Стирающие планки препятствуют удерживанию мелкого или адгезивного материала на поверхности барабана
- Ферритовый и неодимовый варианты
- Быстрое и легкое изменение позиции магнитного сердечника
- Продуманная конструкция с несколькими контрольными и сервисными отверстиями
- До 4 800 Гаусс на поверхности барабана
- Сертификат ATEX
- Пятилетняя гарантия на магнитный сердечник

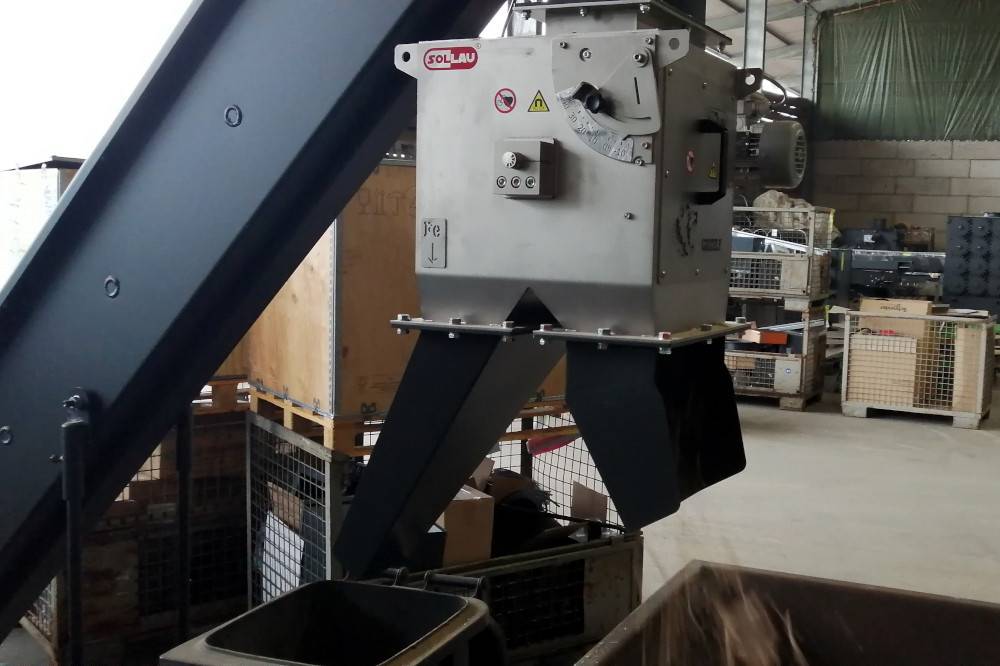

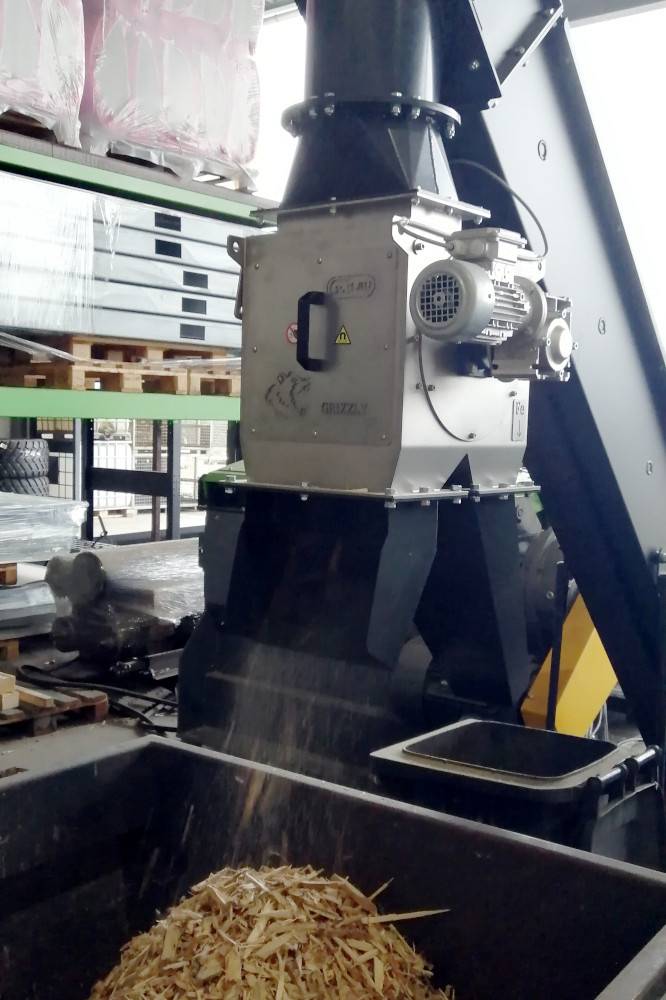

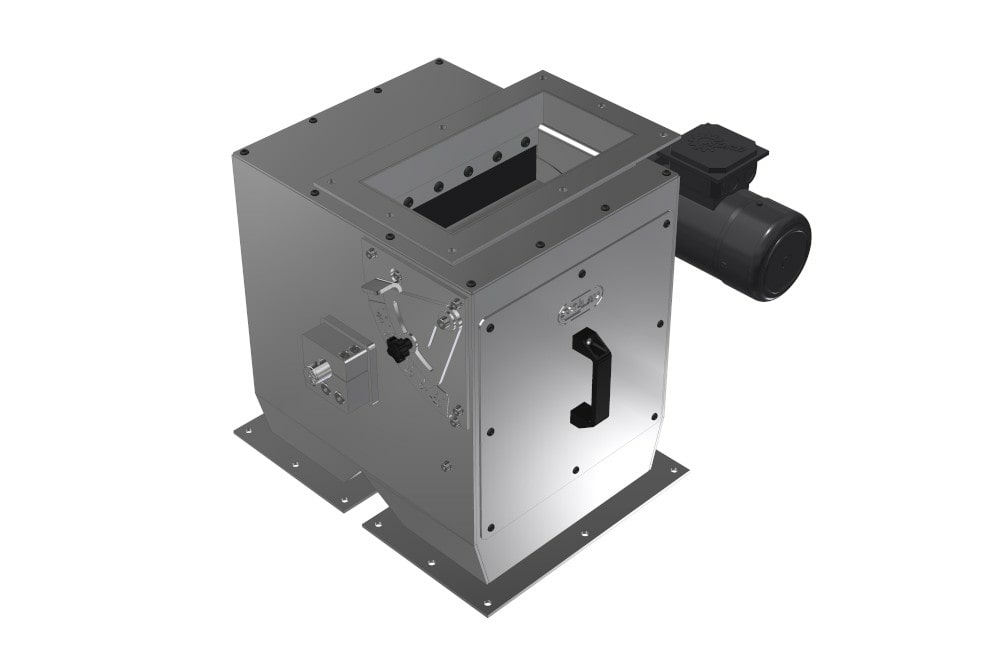

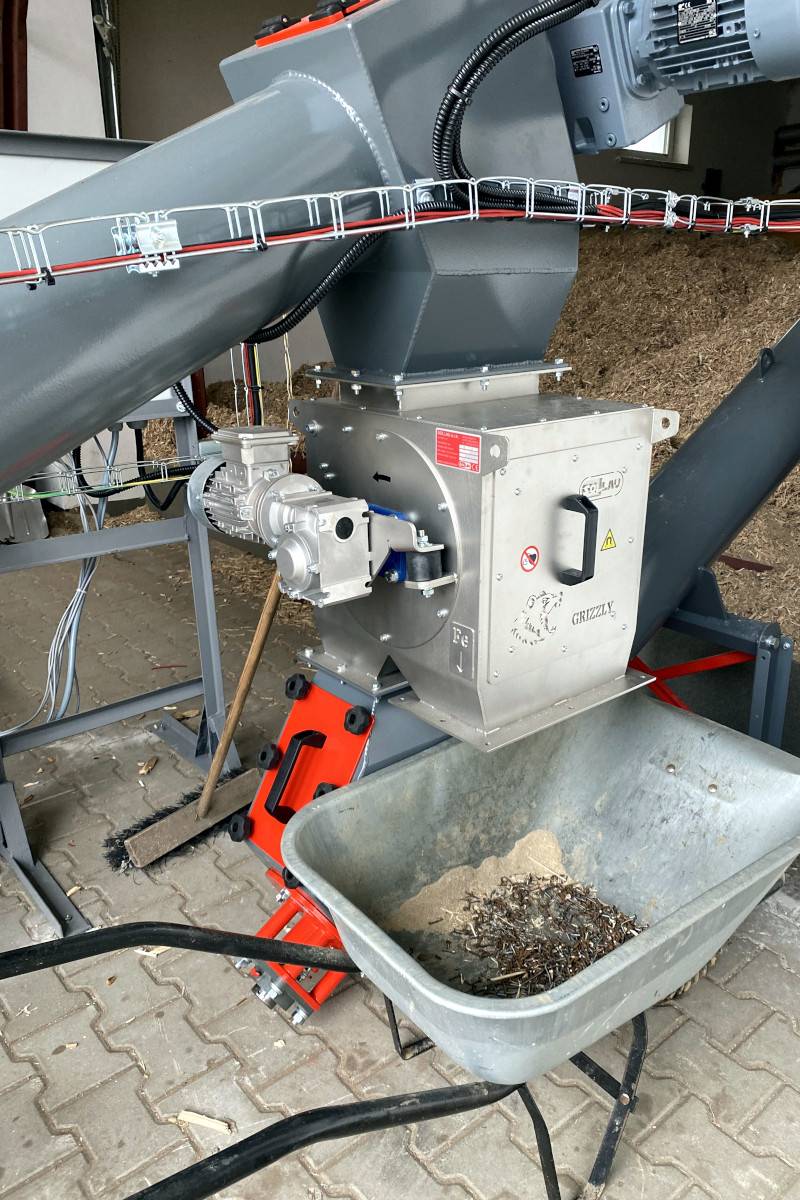

MBZ 204 GRIZLLY
Закрытый магнитный барабан c диаметром 204 мм служит для непрерывного и автоматического отделения ферромагнитных частиц от сыпучих масс.
Ферритовая версия
| Продукт | Макс. производительность (м3/ч) | Размер входа/выхода (мм) | Карта данных (EN) |
|---|---|---|---|
| MBZ 204 F 200 GRIZLLY | 20 | 210 x 150 | показать PDF |
| MBZ 204 F 300 GRIZLLY | 25 | 310 x 150 | показать PDF |
| MBZ 204 F 400 GRIZLLY | 30 | 410 x 150 | показать PDF |
| MBZ 204 F 500 GRIZLLY | 35 | 510 x 150 | показать PDF |
| MBZ 204 F 600 GRIZLLY | 40 | 610 x 150 | показать PDF |
| MBZ 204 F 700 GRIZLLY | 45 | 710 x 150 | показать PDF |
| MBZ 204 F 800 GRIZLLY | 50 | 810 x 150 | показать PDF |
| MBZ 204 F 900 GRIZLLY | 60 | 910 x 150 | показать PDF |
| MBZ 204 F 1000 GRIZLLY | 75 | 1010 x 150 | показать PDF |
Некоторые изделия из этого модельного ряда доступны для немедленной отгрузки. Предложение магнитных сепараторов, имеющихся в наличии, мы постоянно расширяем, что гарантирует их немедленную поставку. Информацию о текущей доступности можно получить у нашего дилера.
Неодимовая версия
| Продукт | Макс. производительность (м3/ч) | Размер входа/выхода (мм) | Карта данных (EN) |
|---|---|---|---|
| MBZ 204 N 200 GRIZLLY | 20 | 210 x 150 | показать PDF |
| MBZ 204 N 300 GRIZLLY | 25 | 310 x 150 | показать PDF |
| MBZ 204 N 400 GRIZLLY | 30 | 410 x 150 | показать PDF |
| MBZ 204 N 500 GRIZLLY | 35 | 510 x 150 | показать PDF |
| MBZ 204 N 600 GRIZLLY | 40 | 610 x 150 | показать PDF |
| MBZ 204 N 700 GRIZLLY | 45 | 710 x 150 | показать PDF |
| MBZ 204 N 800 GRIZLLY | 50 | 810 x 150 | показать PDF |
| MBZ 204 N 900 GRIZLLY | 60 | 910 x 150 | показать PDF |
| MBZ 204 N 1000 GRIZLLY | 75 | 1010 x 150 | показать PDF |

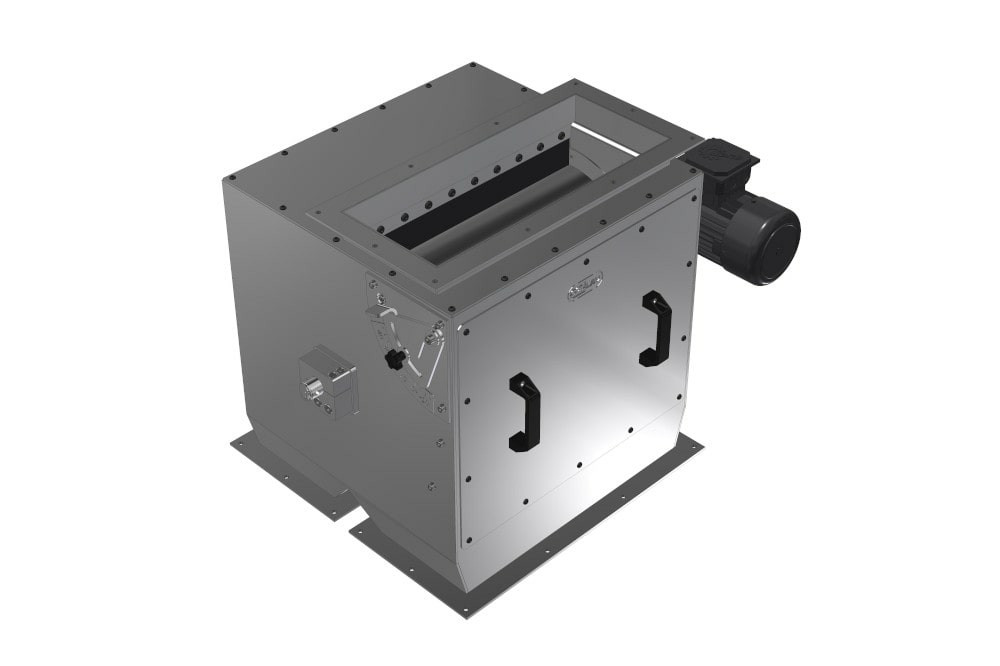

MBZ 304 GRIZLLY
Закрытый магнитный барабан c диаметром 304 мм служит для непрерывного и автоматического отделения ферромагнитных частиц от сыпучих масс.
Ферритовая версия
| Продукт | Макс. производительность (м3/ч) | Размер входа/выхода (мм) | Карта данных (EN) |
|---|---|---|---|
| MBZ 304 F 300 GRIZLLY | 25 | 310 x 200 | показать PDF |
| MBZ 304 F 400 GRIZLLY | 35 | 410 x 200 | показать PDF |
| MBZ 304 F 500 GRIZLLY | 45 | 510 x 200 | показать PDF |
| MBZ 304 F 600 GRIZLLY | 55 | 610 x 200 | показать PDF |
| MBZ 304 F 700 GRIZLLY | 65 | 710 x 200 | показать PDF |
| MBZ 304 F 800 GRIZLLY | 75 | 810 x 200 | показать PDF |
| MBZ 304 F 900 GRIZLLY | 85 | 910 x 200 | показать PDF |
| MBZ 304 F 1000 GRIZLLY | 95 | 1010 x 200 | показать PDF |
| MBZ 304 F 1100 GRIZLLY | 105 | 1110 x 200 | показать PDF |
Неодимовая версия
| Продукт | Макс. производительность (м3/ч) | Размер входа/выхода (мм) | Карта данных (EN) |
|---|---|---|---|
| MBZ 304 N 300 GRIZLLY | 25 | 310 x 200 | показать PDF |
| MBZ 304 N 400 GRIZLLY | 35 | 410 x 200 | показать PDF |
| MBZ 304 N 500 GRIZLLY | 45 | 510 x 200 | показать PDF |
| MBZ 304 N 600 GRIZLLY | 55 | 610 x 200 | показать PDF |
| MBZ 304 N 700 GRIZLLY | 65 | 710 x 200 | показать PDF |
| MBZ 304 N 800 GRIZLLY | 75 | 810 x 200 | показать PDF |
| MBZ 304 N 900 GRIZLLY | 85 | 910 x 200 | показать PDF |
| MBZ 304 N 1000 GRIZLLY | 95 | 1010 x 200 | показать PDF |
| MBZ 304 N 1100 GRIZLLY | 105 | 1110 x 200 | показать PDF |
Некоторые изделия из этого модельного ряда доступны для немедленной отгрузки. Предложение магнитных сепараторов, имеющихся в наличии, мы постоянно расширяем, что гарантирует их немедленную поставку. Информацию о текущей доступности можно получить у нашего дилера.

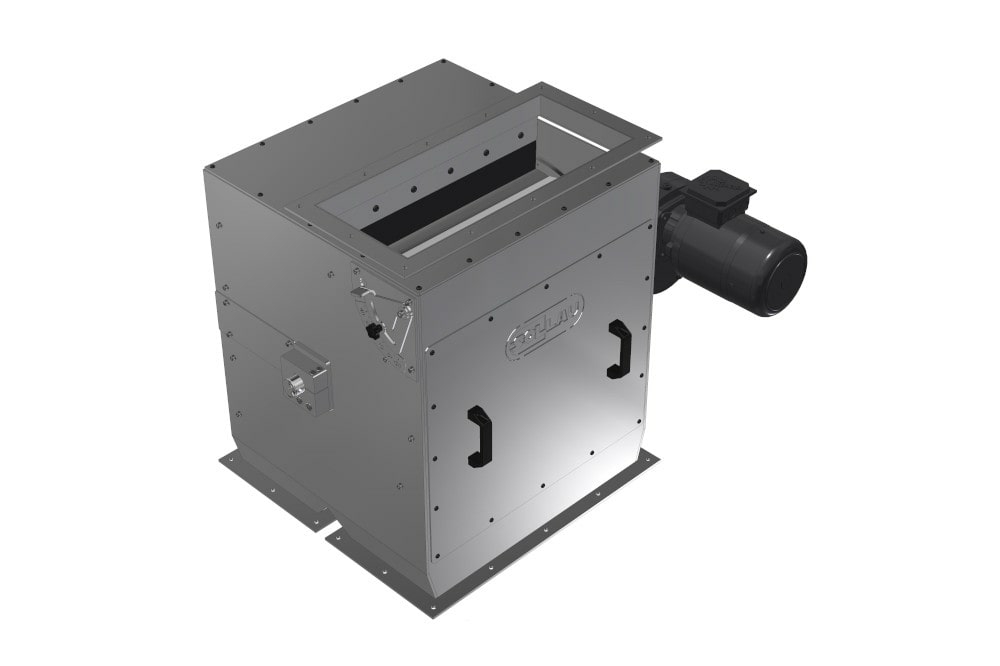

MBZ 406 GRIZLLY
Закрытый магнитный барабан c диаметром 406 мм служит для непрерывного и автоматического отделения ферромагнитных частиц от сыпучих масс.
Ферритовая версия
| Продукт | Макс. производительность (м3/ч) | Размер входа/выхода (мм) | Карта данных (EN) |
|---|---|---|---|
| MBZ 406 F 400 GRIZLLY | 45 | 410 x 250 | показать PDF |
| MBZ 406 F 500 GRIZLLY | 55 | 510 x 250 | показать PDF |
| MBZ 406 F 600 GRIZLLY | 65 | 610 x 250 | показать PDF |
| MBZ 406 F 700 GRIZLLY | 75 | 710 x 250 | показать PDF |
| MBZ 406 F 800 GRIZLLY | 90 | 810 x 250 | показать PDF |
| MBZ 406 F 900 GRIZLLY | 120 | 910 x 250 | показать PDF |
| MBZ 406 F 1000 GRIZLLY | 140 | 1010 x 250 | показать PDF |
| MBZ 406 F 1100 GRIZLLY | 160 | 1110 x 250 | показать PDF |
| MBZ 406 F 1200 GRIZLLY | 180 | 1210 x 250 | показать PDF |
| MBZ 406 F 1300 GRIZLLY | 200 | 1310 x 250 | показать PDF |
Неодимовая версия
| Продукт | Макс. производительность (м3/ч) | Размер входа/выхода (мм) | Карта данных (EN) |
|---|---|---|---|
| MBZ 406 N 400 GRIZLLY | 45 | 410 x 250 | показать PDF |
| MBZ 406 N 500 GRIZLLY | 55 | 510 x 250 | показать PDF |
| MBZ 406 N 600 GRIZLLY | 65 | 610 x 250 | показать PDF |
| MBZ 406 N 700 GRIZLLY | 75 | 710 x 250 | показать PDF |
| MBZ 406 N 800 GRIZLLY | 90 | 810 x 250 | показать PDF |
| MBZ 406 N 900 GRIZLLY | 120 | 910 x 250 | показать PDF |
| MBZ 406 N 1000 GRIZLLY | 140 | 1010 x 250 | показать PDF |
| MBZ 406 N 1100 GRIZLLY | 160 | 1110 x 250 | показать PDF |
| MBZ 406 N 1200 GRIZLLY | 180 | 1210 x 250 | показать PDF |
| MBZ 406 N 1300 GRIZLLY | 200 | 1310 x 250 | показать PDF |

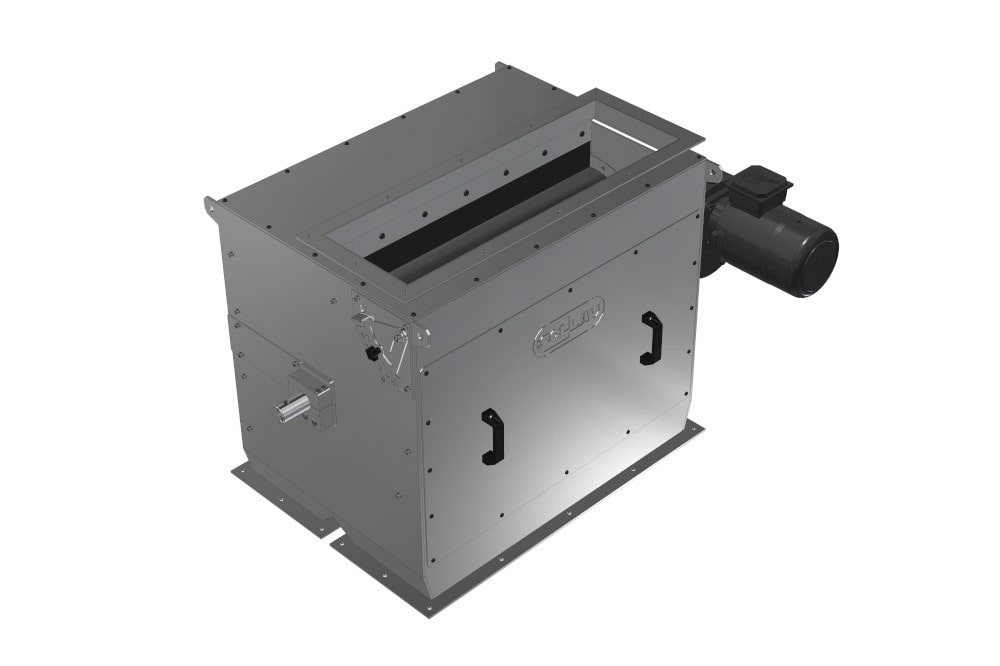

MBZ 506 GRIZLLY
Закрытый магнитный барабан c диаметром 506 мм служит для непрерывного и автоматического отделения ферромагнитных частиц от сыпучих масс.
Ферритовая версия
| Продукт | Макс. производительность (м3/ч) | Размер входа/выхода (мм) | Карта данных (EN) |
|---|---|---|---|
| MBZ 506 F 500 GRIZLLY | 70 | 510 x 300 | показать PDF |
| MBZ 506 F 600 GRIZLLY | 85 | 610 x 300 | показать PDF |
| MBZ 506 F 700 GRIZLLY | 105 | 710 x 300 | показать PDF |
| MBZ 506 F 800 GRIZLLY | 125 | 810 x 300 | показать PDF |
| MBZ 506 F 900 GRIZLLY | 145 | 910 x 300 | показать PDF |
| MBZ 506 F 1000 GRIZLLY | 180 | 1010 x 300 | показать PDF |
| MBZ 506 F 1100 GRIZLLY | 215 | 1110 x 300 | показать PDF |
| MBZ 506 F 1200 GRIZLLY | 250 | 1210 x 300 | показать PDF |
| MBZ 506 F 1300 GRIZLLY | 285 | 1310 x 300 | показать PDF |
Неодимовая версия
| Продукт | Макс. производительность (м3/ч) | Размер входа/выхода (мм) | Карта данных (EN) |
|---|---|---|---|
| MBZ 506 N 500 GRIZLLY | 70 | 510 x 300 | показать PDF |
| MBZ 506 N 600 GRIZLLY | 85 | 610 x 300 | показать PDF |
| MBZ 506 N 700 GRIZLLY | 105 | 710 x 300 | показать PDF |
| MBZ 506 N 800 GRIZLLY | 125 | 810 x 300 | показать PDF |
| MBZ 506 N 900 GRIZLLY | 145 | 910 x 300 | показать PDF |
| MBZ 506 N 1000 GRIZLLY | 180 | 1010 x 300 | показать PDF |
| MBZ 506 N 1100 GRIZLLY | 215 | 1110 x 300 | показать PDF |
| MBZ 506 N 1200 GRIZLLY | 250 | 1210 x 300 | показать PDF |
| MBZ 506 N 1300 GRIZLLY | 285 | 1310 x 300 | показать PDF |

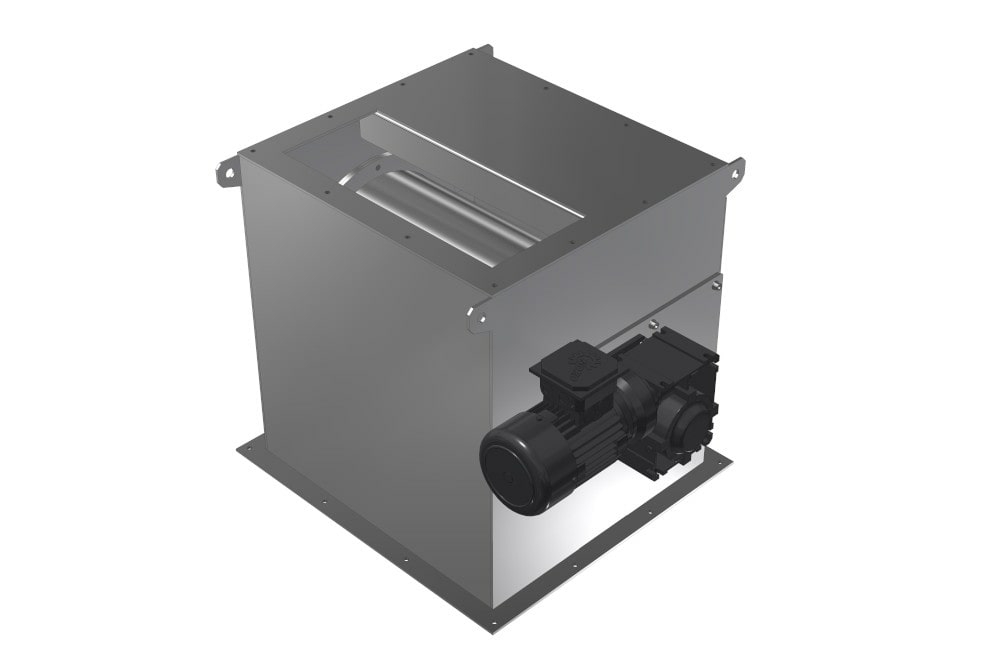

Модельный ряд MBZ EKO
- Автоматическая очистка без необходимости прерывания потока материала
- Очень привлекательное соотношение цены и качества
- Стирающие планки препятствуют удерживанию мелкого или адгезивного материала на поверхности барабана
- Ферритовый и неодимовый варианты
- Упрощенная конструкция
- До 4 800 Гаусс на поверхности барабана
- Сертификат ATEX
- Пятилетняя гарантия на магнитный сердечник

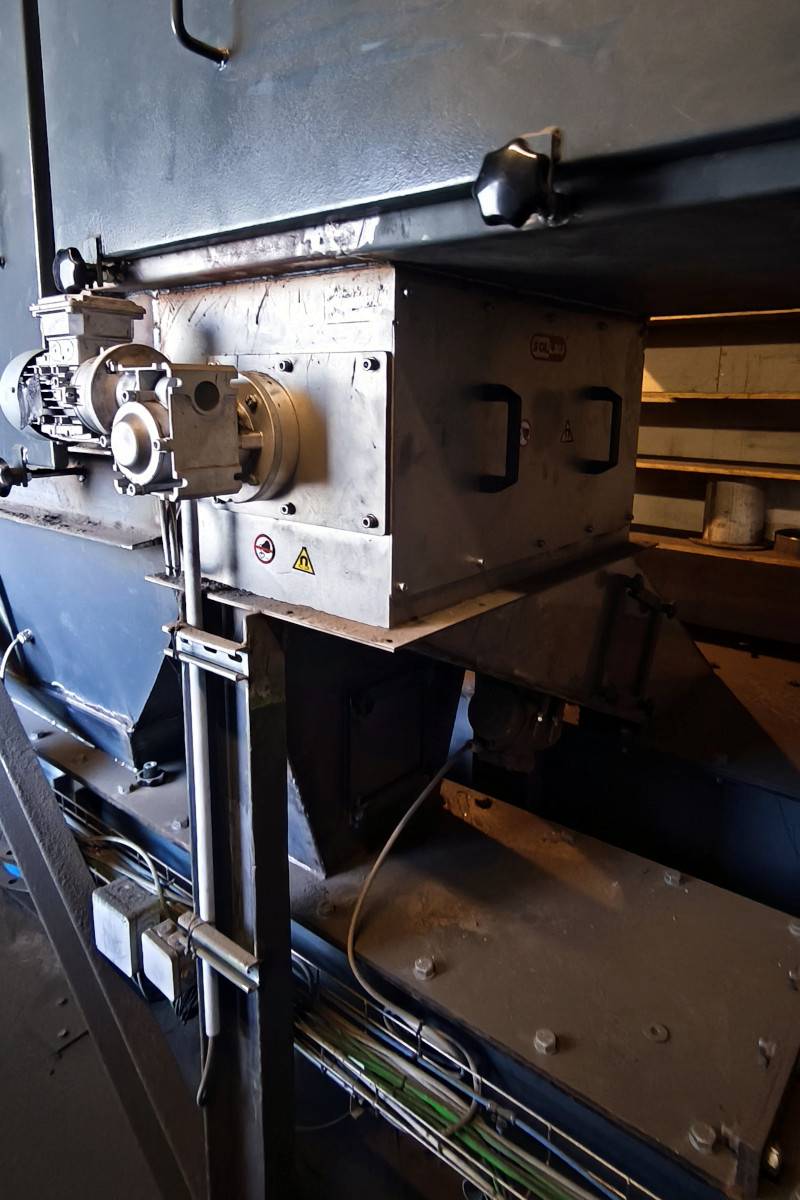

Закрытый магнитный барабан c диаметром 204 мм служит для непрерывного и автоматического отделения ферромагнитных частиц от сыпучих масс.
Ферритовая версия
| Продукт | Макс. производительность (м3/ч) | Размер входа/выхода (мм) | Карта данных (EN) |
|---|---|---|---|
| MBZ EKO 204 F 200 | 20 | 170 x 150 | показать PDF |
| MBZ EKO 204 F 300 | 25 | 270 x 150 | показать PDF |
| MBZ EKO 204 F 400 | 30 | 370 x 150 | показать PDF |
| MBZ EKO 204 F 500 | 35 | 470 x 150 | показать PDF |
| MBZ EKO 204 F 600 | 40 | 570 x 150 | показать PDF |
| MBZ EKO 204 F 700 | 45 | 570 x 150 | показать PDF |
| MBZ EKO 204 F 800 | 50 | 770 x 150 | показать PDF |
| MBZ EKO 204 F 900 | 60 | 870 x 150 | показать PDF |
| MBZ EKO 204 F 1000 | 75 | 970 x 150 | показать PDF |
Неодимовая версия
| Продукт | Макс. производительность (м3/ч) | Размер входа/выхода (мм) | Карта данных (EN) |
|---|---|---|---|
| MBZ EKO 204 N 200 | 20 | 170 x 150 | показать PDF |
| MBZ EKO 204 N 300 | 25 | 270 x 150 | показать PDF |
| MBZ EKO 204 N 400 | 30 | 370 x 150 | показать PDF |
| MBZ EKO 204 N 500 | 35 | 470 x 150 | показать PDF |
| MBZ EKO 204 N 600 | 40 | 570 x 150 | показать PDF |
| MBZ EKO 204 N 700 | 45 | 670 x 150 | показать PDF |
| MBZ EKO 204 N 800 | 50 | 770 x 150 | показать PDF |
| MBZ EKO 204 N 900 | 60 | 870 x 150 | показать PDF |
| MBZ EKO 204 N 1000 | 75 | 970 x 150 | показать PDF |
Закрытый магнитный барабан c диаметром 304 мм служит для непрерывного и автоматического отделения ферромагнитных частиц от сыпучих масс.
Ферритовая версия
| Продукт | Макс. производительность (м3/ч) | Размер входа/выхода (мм) | Карта данных (EN) |
|---|---|---|---|
| MBZ EKO 304 F 300 | 25 | 270 x 200 | показать PDF |
| MBZ EKO 304 F 400 | 35 | 370 x 200 | показать PDF |
| MBZ EKO 304 F 500 | 45 | 470 x 200 | показать PDF |
| MBZ EKO 304 F 600 | 55 | 570 x 200 | показать PDF |
| MBZ EKO 304 F 700 | 65 | 670 x 200 | показать PDF |
| MBZ EKO 304 F 800 | 75 | 770 x 200 | показать PDF |
| MBZ EKO 304 F 900 | 85 | 870 x 200 | показать PDF |
| MBZ EKO 304 F 1000 | 95 | 970 x 200 | показать PDF |
| MBZ EKO 304 F 1100 | 105 | 1070 x 200 | показать PDF |
Неодимовая версия
| Продукт | Макс. производительность (м3/ч) | Размер входа/выхода (мм) | Карта данных (EN) |
|---|---|---|---|
| MBZ EKO 304 N 300 | 25 | 270 x 200 | показать PDF |
| MBZ EKO 304 N 400 | 35 | 370 x 200 | показать PDF |
| MBZ EKO 304 N 500 | 45 | 470 x 200 | показать PDF |
| MBZ EKO 304 N 600 | 55 | 570 x 200 | показать PDF |
| MBZ EKO 304 N 700 | 65 | 670 x 200 | показать PDF |
| MBZ EKO 304 N 800 | 75 | 770 x 200 | показать PDF |
| MBZ EKO 304 N 900 | 85 | 870 x 200 | показать PDF |
| MBZ EKO 304 N 1000 | 95 | 970 x 200 | показать PDF |
| MBZ EKO 304 N 1100 | 105 | 1070 x 200 | показать PDF |
Некоторые изделия из этого модельного ряда доступны для немедленной отгрузки. Предложение магнитных сепараторов, имеющихся в наличии, мы постоянно расширяем, что гарантирует их немедленную поставку. Информацию о текущей доступности можно получить у нашего дилера.
Закрытый магнитный барабан c диаметром 406 мм служит для непрерывного и автоматического отделения ферромагнитных частиц от сыпучих масс.
Ферритовая версия
| Продукт | Макс. производительность (м3/ч) | Размер входа/выхода (мм) | Карта данных (EN) |
|---|---|---|---|
| MBZ EKO 406 F 400 | 45 | 370 x 250 | показать PDF |
| MBZ EKO 406 F 500 | 55 | 470 x 250 | показать PDF |
| MBZ EKO 406 F 600 | 65 | 570 x 250 | показать PDF |
| MBZ EKO 406 F 700 | 75 | 670 x 250 | показать PDF |
| MBZ EKO 406 F 800 | 90 | 770 x 250 | показать PDF |
| MBZ EKO 406 F 900 | 120 | 870 x 250 | показать PDF |
| MBZ EKO 406 F 1000 | 140 | 970 x 250 | показать PDF |
| MBZ EKO 406 F 1100 | 160 | 1070 x 250 | показать PDF |
| MBZ EKO 406 F 1200 | 180 | 1170 x 250 | показать PDF |
| MBZ EKO 406 F 1300 | 200 | 1270 x 250 | показать PDF |
Неодимовая версия
| Продукт | Макс. производительность (м3/ч) | Размер входа/выхода (мм) | Карта данных (EN) |
|---|---|---|---|
| MBZ EKO 406 N 400 | 45 | 410 x 250 | показать PDF |
| MBZ EKO 406 N 500 | 55 | 510 x 250 | показать PDF |
| MBZ EKO 406 N 600 | 65 | 610 x 250 | показать PDF |
| MBZ EKO 406 N 700 | 75 | 710 x 250 | показать PDF |
| MBZ EKO 406 N 800 | 90 | 810 x 250 | показать PDF |
| MBZ EKO 406 N 900 | 120 | 910 x 250 | показать PDF |
| MBZ EKO 406 N 1000 | 140 | 1010 x 250 | показать PDF |
| MBZ EKO 406 N 1100 | 160 | 1110 x 250 | показать PDF |
| MBZ EKO 406 N 1200 | 180 | 1210 x 250 | показать PDF |
| MBZ EKO 406 N 1300 | 200 | 1310 x 250 | показать PDF |
Закрытый магнитный барабан c диаметром 506 мм служит для непрерывного и автоматического отделения ферромагнитных частиц от сыпучих масс.
Ферритовая версия
| Продукт | Макс. производительность (м3/ч) | Размер входа/выхода (мм) | Карта данных (EN) |
|---|---|---|---|
| MBZ EKO 506 F 500 | 70 | 470 x 300 | показать PDF |
| MBZ EKO 506 F 600 | 85 | 570 x 300 | показать PDF |
| MBZ EKO 506 F 700 | 105 | 670 x 300 | показать PDF |
| MBZ EKO 506 F 800 | 125 | 770 x 300 | показать PDF |
| MBZ EKO 506 F 900 | 145 | 870 x 300 | показать PDF |
| MBZ EKO 506 F 1000 | 180 | 970 x 300 | показать PDF |
| MBZ EKO 506 F 1100 | 215 | 1070 x 300 | показать PDF |
| MBZ EKO 506 F 1200 | 250 | 1170 x 300 | показать PDF |
| MBZ EKO 506 F 1300 | 285 | 1270 x 300 | показать PDF |
Неодимовая версия
| Продукт | Макс. производительность (м3/ч) | Размер входа/выхода (мм) | Карта данных (EN) |
|---|---|---|---|
| MBZ EKO 506 N 500 | 70 | 470 x 300 | показать PDF |
| MBZ EKO 506 N 600 | 85 | 570 x 300 | показать PDF |
| MBZ EKO 506 N 700 | 105 | 670 x 300 | показать PDF |
| MBZ EKO 506 N 800 | 125 | 770 x 300 | показать PDF |
| MBZ EKO 506 N 900 | 145 | 870 x 300 | показать PDF |
| MBZ EKO 506 N 1000 | 180 | 970 x 300 | показать PDF |
| MBZ EKO 506 N 1100 | 215 | 1070 x 300 | показать PDF |
| MBZ EKO 506 N 1200 | 250 | 1170 x 300 | показать PDF |
| MBZ EKO 506 N 1300 | 285 | 870 x 300 | показать PDF |
- Как ECS-E BULL обеспечил чистый пластик: сочетание магнитного барабана и вихретоковой сепарации на практике (кейс)
- Как магнитный барабан MBZ 304 N 500 превратил металлические отходы в машиностроении в деньги (кейс)
- Более плавное производство цемента благодаря закрытому магнитному барабану MBZ 304 N 300 GRIZZLY (анализ конкретной ситуации)
- Магнитный барабан с марганцевой оболочкой обеспечивает 100 % чистоту корунда, предназначенного для производства стеклоформ (анализ конкретной ситуации)
MBZ предназначен для более мелких или пылящих сыпучих материалов — закрытый кожух предотвращает выход пыли и обеспечивает надёжную сепарацию даже при высоком содержании частиц Fe. MBO, напротив, лучше подходит для более крупных или объёмных материалов, таких как древесная щепа, при которых закрытая конструкция может вызывать засорение.
Мы поставляем магнитные барабаны MBZ четырёх диаметров: 204 мм (20–75 м³/ч), 304 мм (25–105 м³/ч), 406 мм (45–200 м³/ч) и 506 мм (70–285 м³/ч), с рабочей шириной от 200 до 1300 мм. Магнитная индукция на поверхности кожуха достигает до 4800 Гс; доступны версии с ферритовыми и неодимовыми магнитами.
При сепарации абразивных материалов кожух барабана может изнашиваться — поэтому мы разработали конструкцию, позволяющую самостоятельно заменить его через смотровое отверстие без демонтажа всего барабана. Эту опцию необходимо указать при подаче запроса, чтобы мы могли адаптировать конструкцию соответствующим образом; по желанию кожух изготавливается из марганцевой стали для наиболее сложных условий эксплуатации.

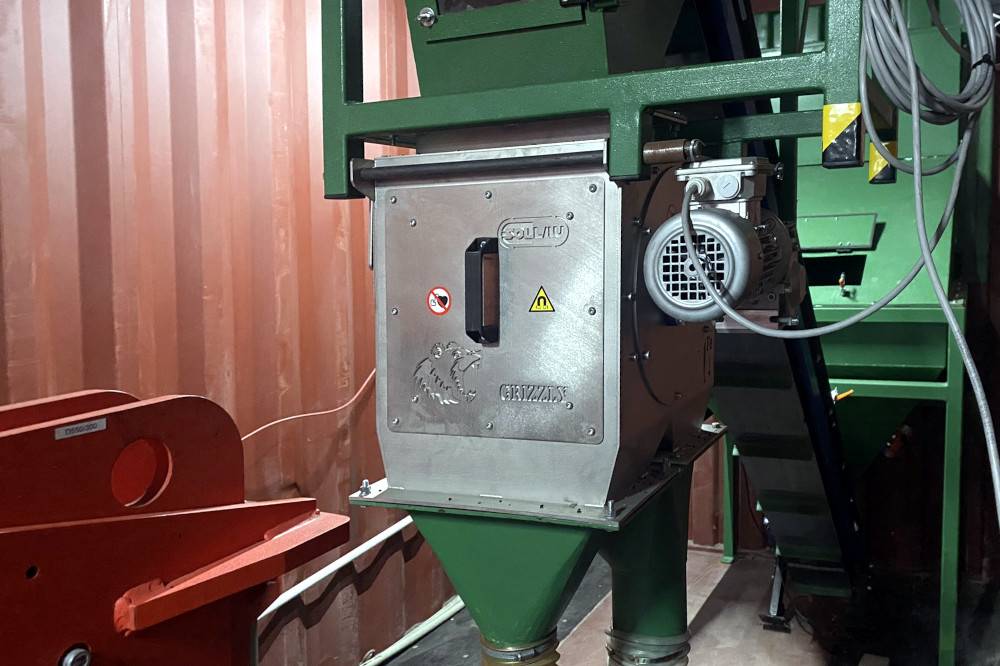

Серия GRIZZLY предлагает более сложную конструкцию с несколькими смотровыми и сервисными отверстиями, регулируемой крышей для управления подачей материала и быстрой сменой позиции магнитного сердечника. Серия EKO имеет упрощённую конструкцию с очень привлекательным соотношением цены и производительности — обе серии оснащены сертификатом ATEX и пятилетней гарантией на магнитный сердечник.
Магнитные барабаны MBZ находят применение прежде всего в машиностроении и литейном производстве, производстве цемента и извести, переработке пластмасс и рециклинге, стекольной и керамической промышленности, а также в пищевой промышленности. Они защищают последующее технологическое оборудование — прессы, дробилки, мельницы и измельчители — от повреждений, вызванных ферромагнитными частицами в материале.
На магнитные барабаны MBZ мы предоставляем гарантию 5 лет на магнитный сердечник и обеспечиваем гарантийное и послегарантийное обслуживание. В каждую поставку входят монтаж на месте, пуско-наладка и обучение персонала; бесплатно проводим испытания вашего материала на нашем оборудовании с гарантированным сроком три дня.
