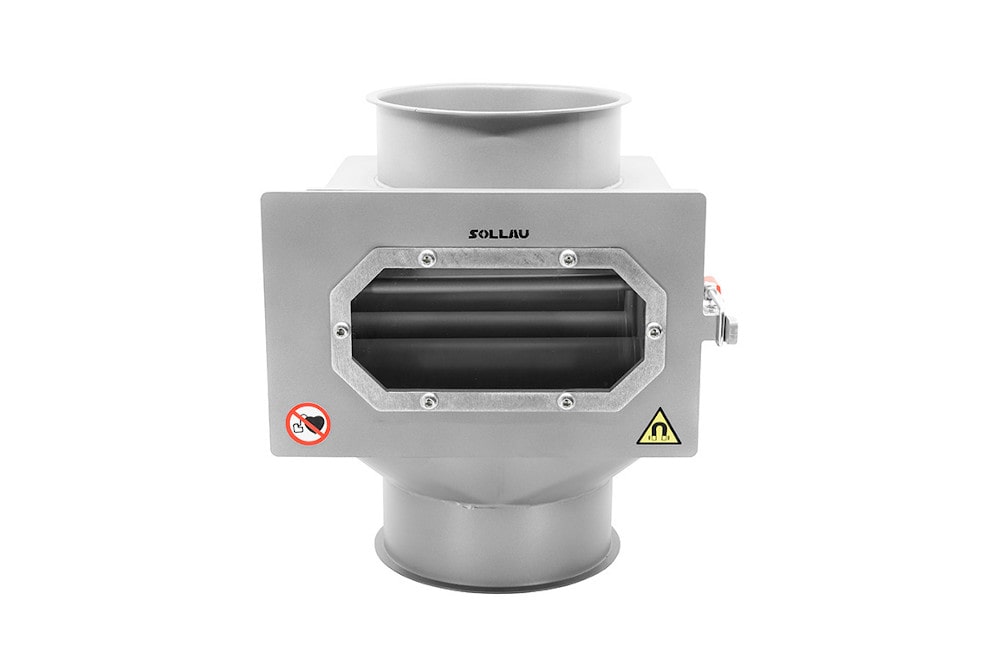

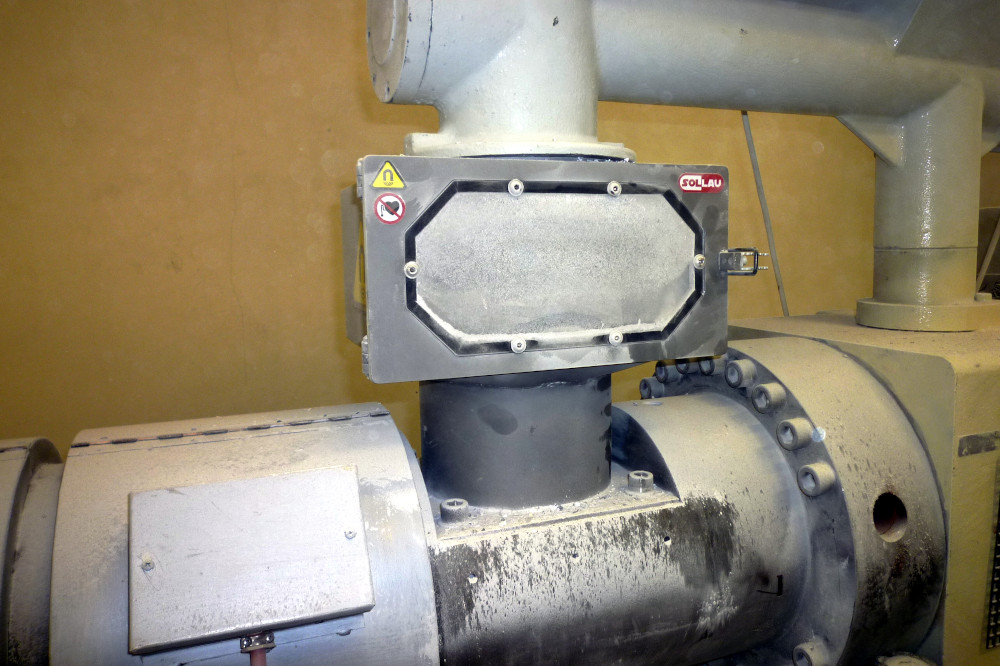

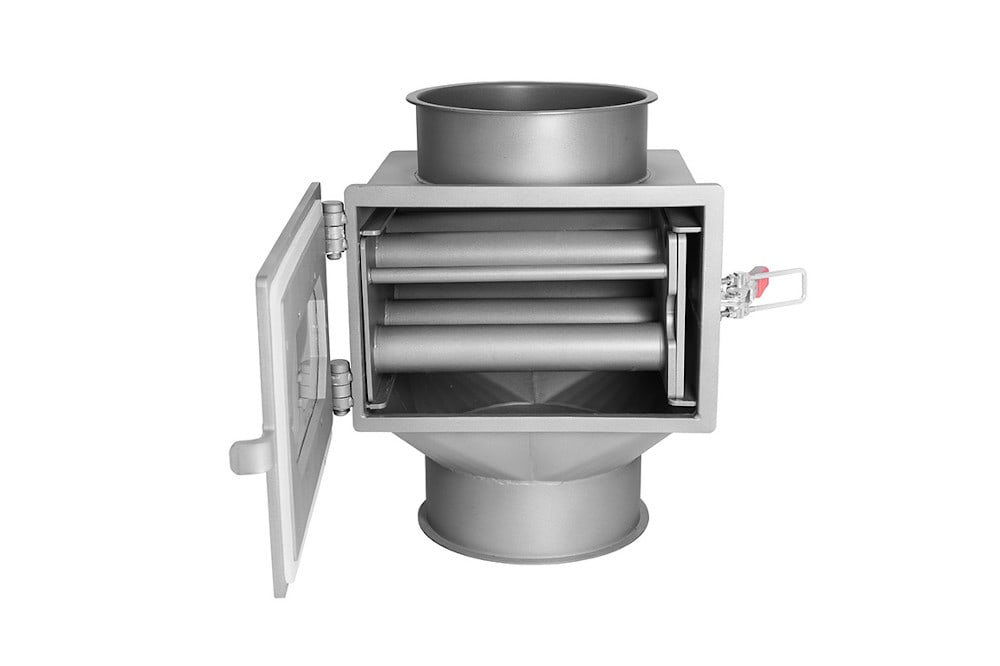

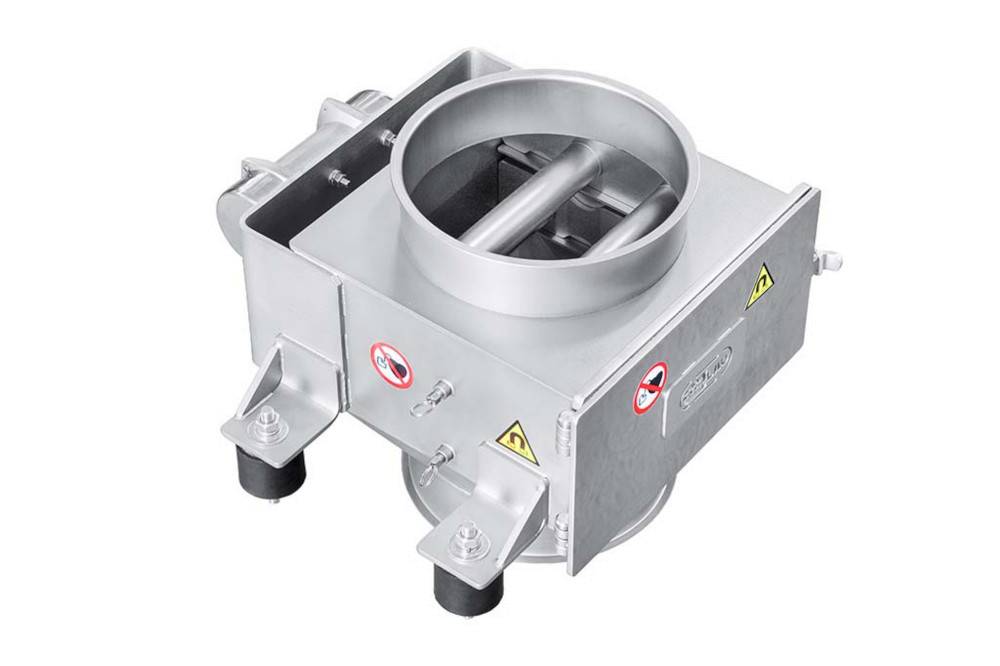

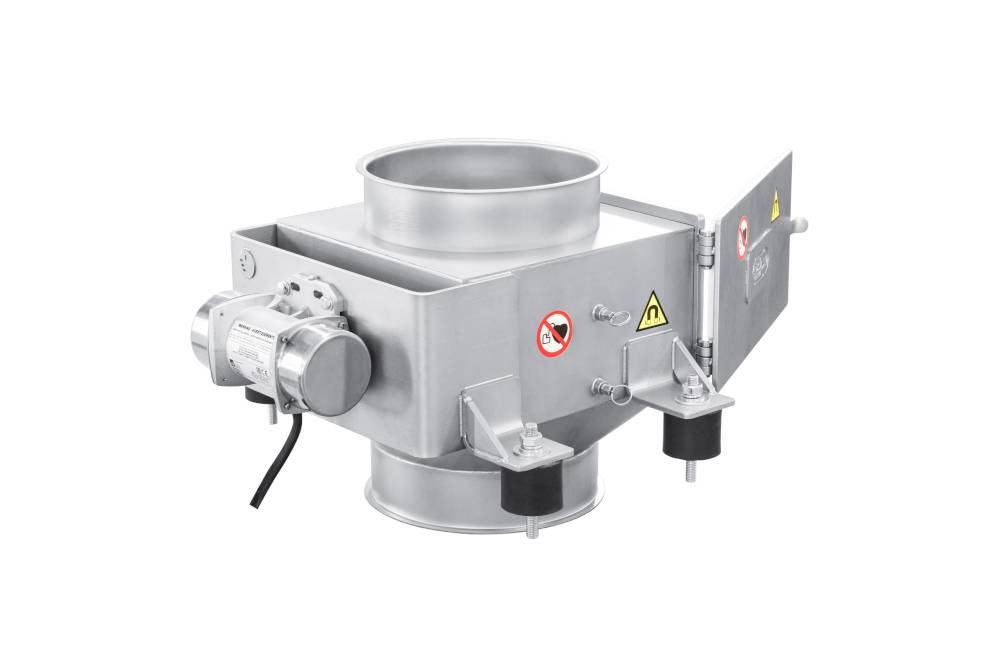

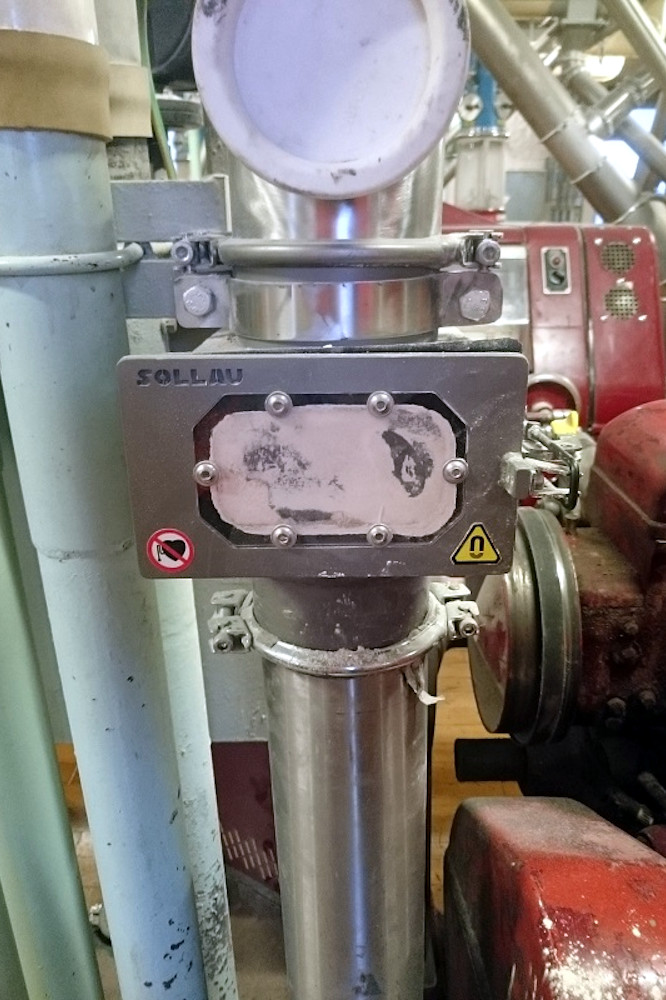

Магнитная решетка в металлическом корпусе MSS-MC

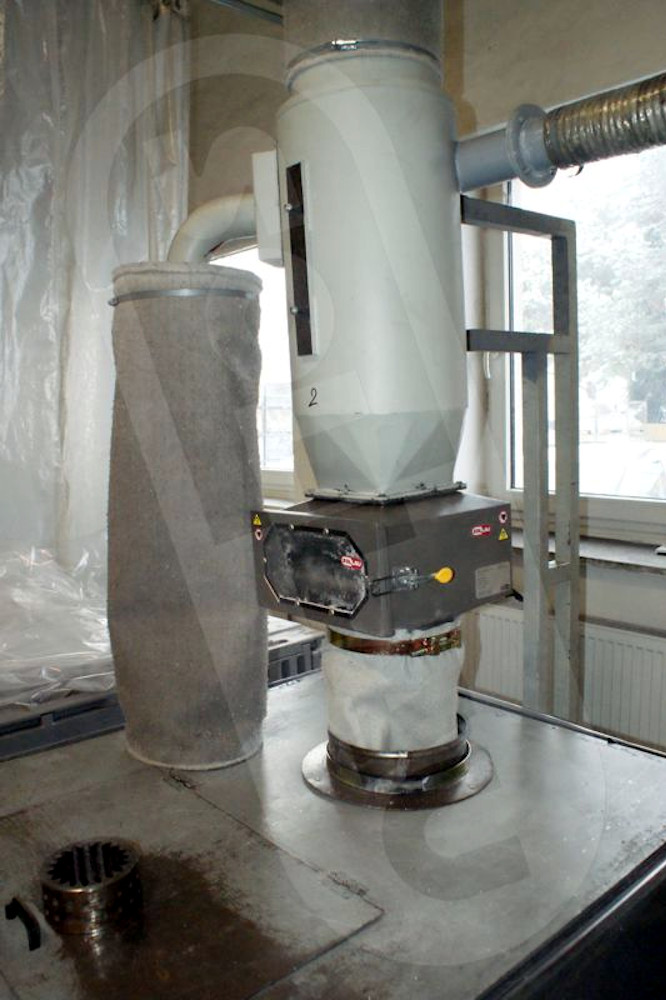

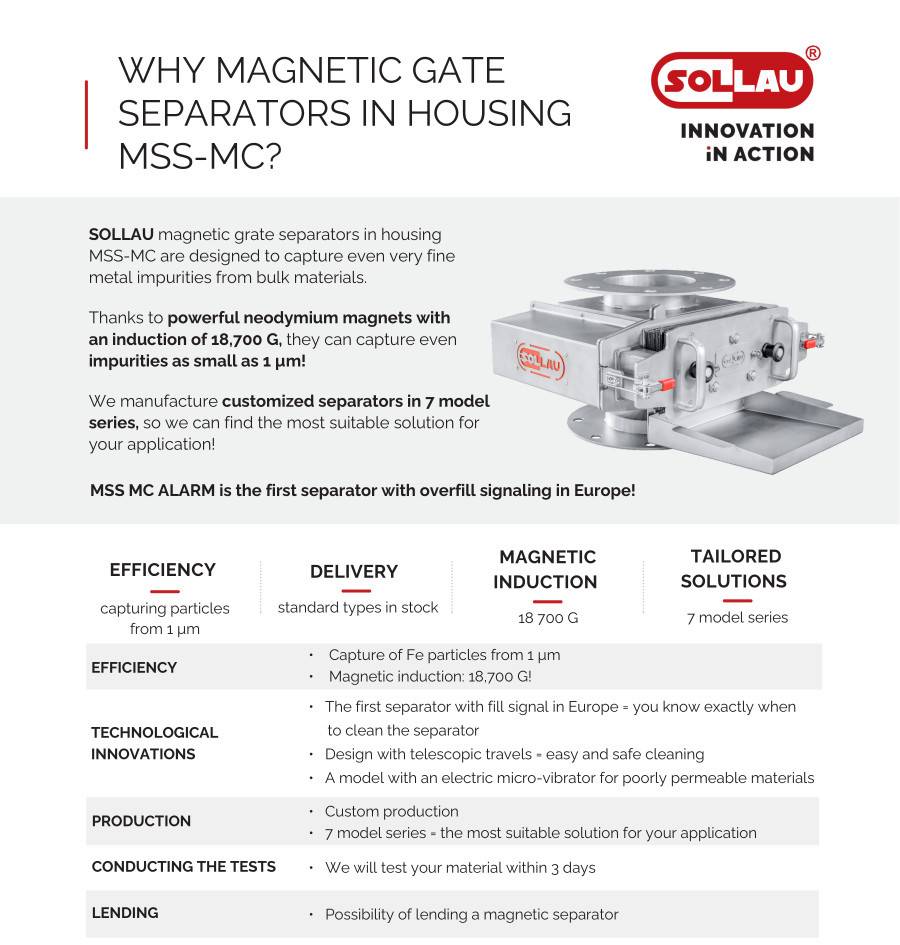

Общий принцип работы магнитного сепаратора MSS-MC

Магнитный сепаратор с корпусной конструкцией позволяет легко и быстро отделять металлические магнитные примеси от очищаемой продукции, защищая от повреждения машины и оборудование, которые после этого перерабатывают очищенный материал.

Преимущества использования сепаратора

  • Материал без ферромагнитных примесей
  • Постоянная защита технологического оборудования
  • Непрерывный режим производства

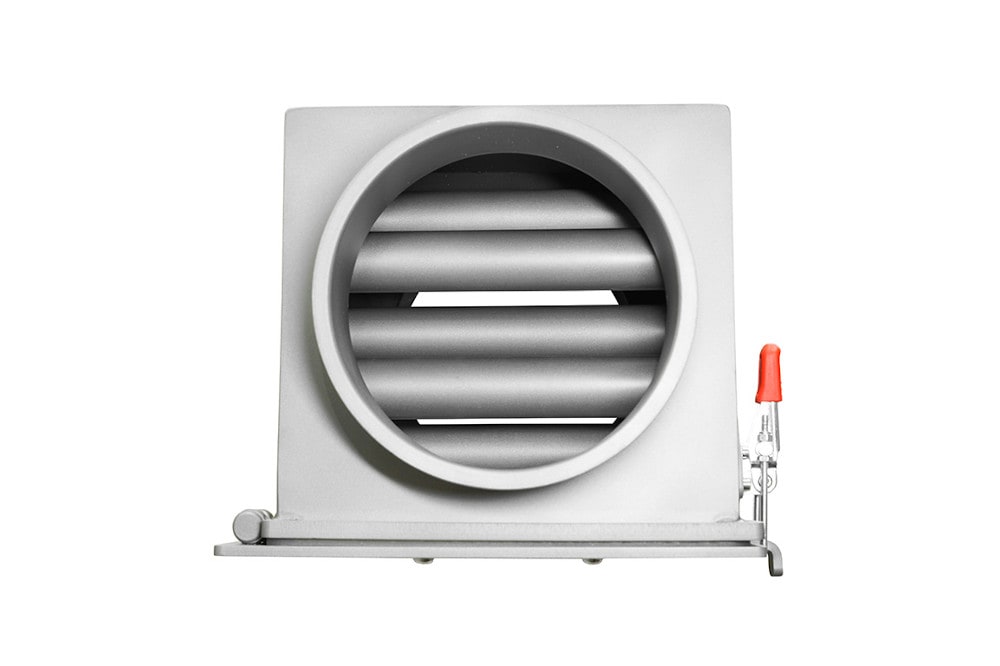

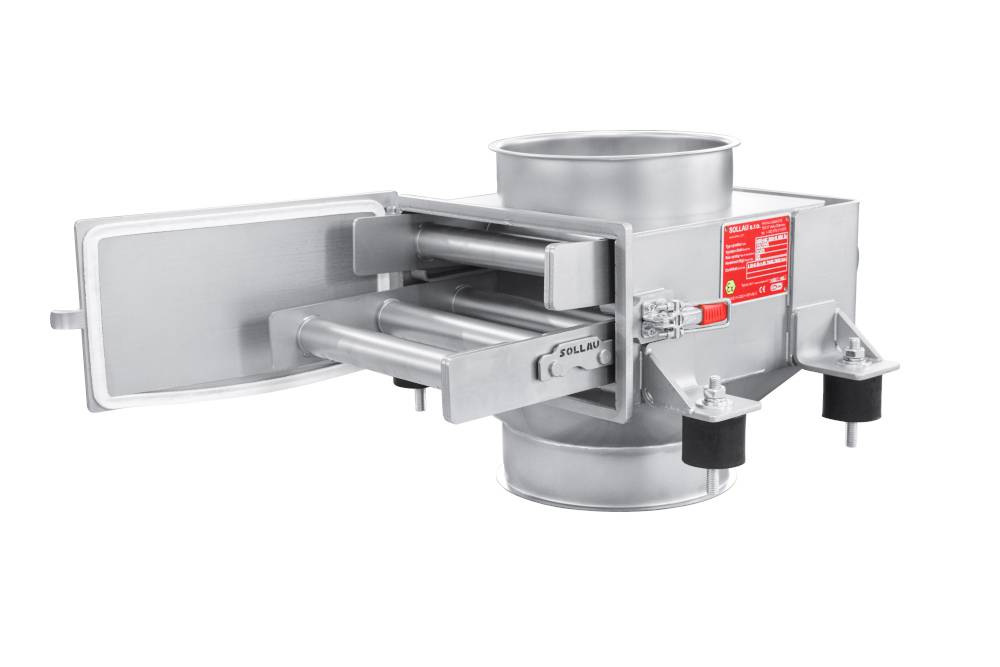

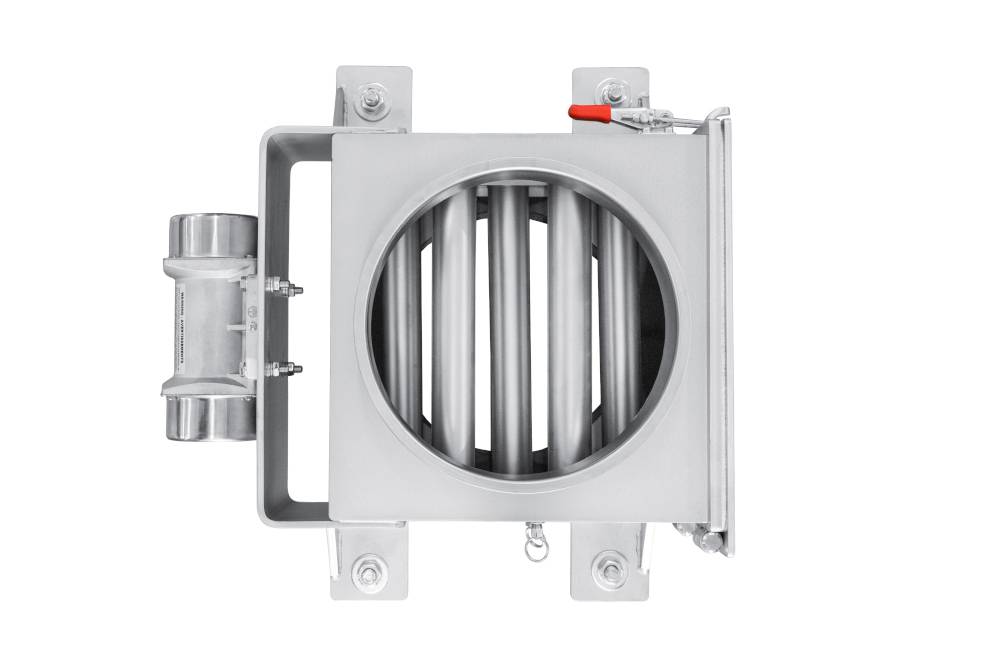

Конструкция магнитного сепаратора

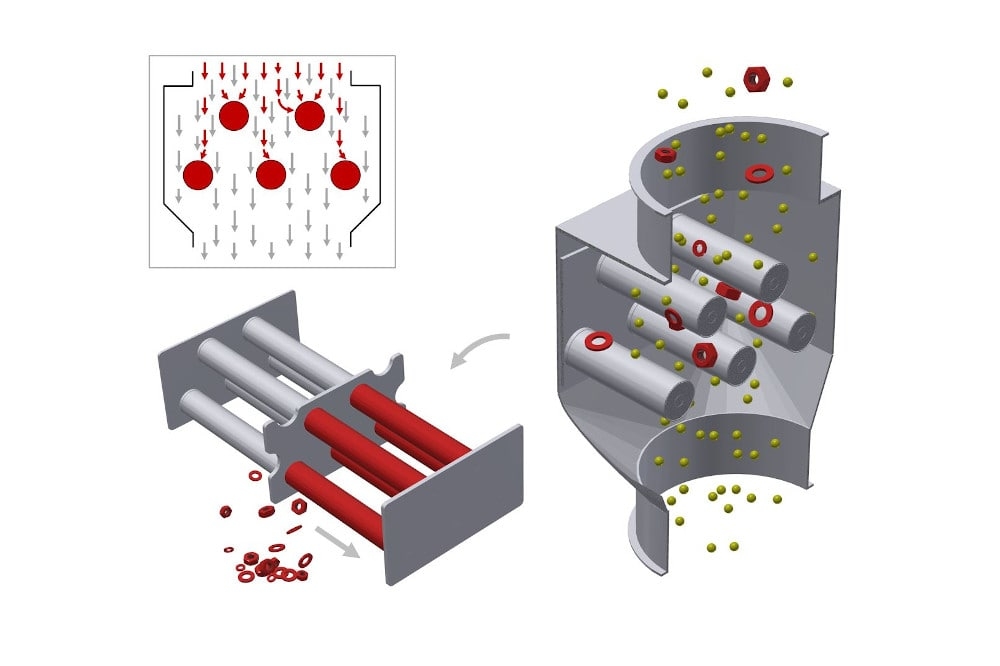

Основу магнитного сепаратора с корпусной конструкцией составляют одна или две выдвижные магнитные решетки из нержавеющей стали, через которые просыпается очищаемый порошковый материал. Очень сильное магнитное поле, генерируемое неодимовыми магнитами внутри трубок решеток, захватывает ферромагнитные частицы на поверхности решеток. Благодаря тому, что (в случае варианта с двумя решетками) решетки размещены одна над другой, причем верхняя решетка содержит на одну трубку меньше чем нижняя, таким образом созданное магнитное сито находится в очень интенсивном контакте с проходящим через него материалом и способно улавливать металлические примеси самых малых размеров, обеспечивая при этом очень высокий уровень сепарации. Улавливаемые магнитные частицы в процессе отделения держатся на задних частях магнитных трубок, поэтому они, во-первых, не блокируют поток очищаемого материала, а во-вторых защищены от нежелательного смывания текущей очищаемой массой.

К какому трубопроводу подключается сепаратор?

С целью быстрого и легкого применения на корпусе сепаратора имеются фланцы (стандартные, типа Jacob или фланцы по желанию клиента), мы обычно производим сепараторы диаметром 100, 150, 200, 250 и 300 мм, однако по размерам и форме мы можем удовлетворить любые пожелания заказчика.

Мы предлагаем магнитный сепаратор с корпусной конструкцией в трех различных видах обработки поверхности:

  • пескоструйная обработка (Ra 1,6 мкм)
  • внутренняя полировка (Ra 0,14 мкм)
  • полная полировка (Ra 0,14 мкм)

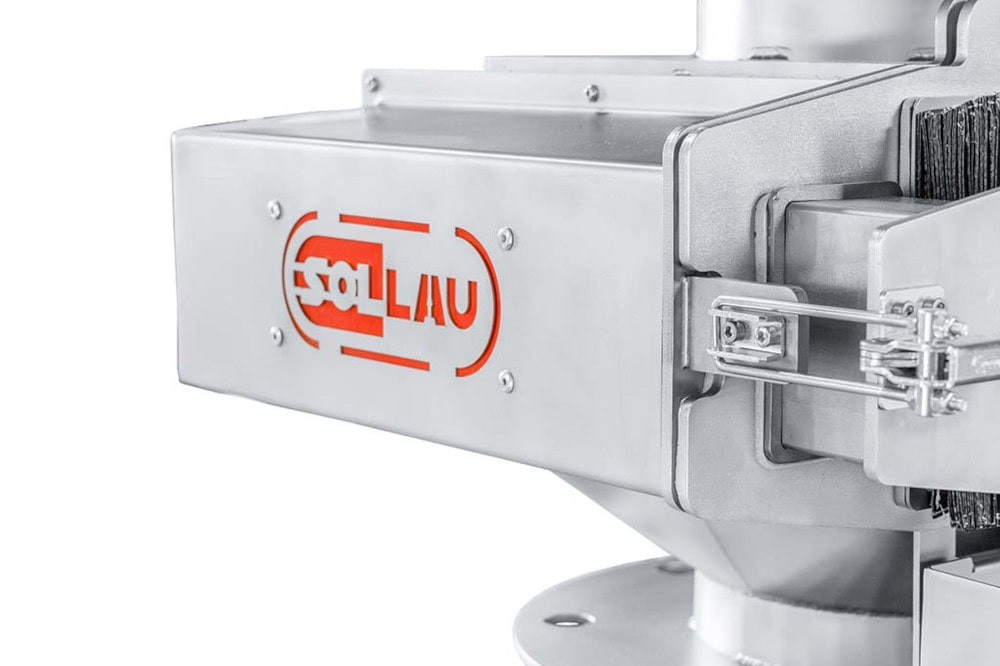

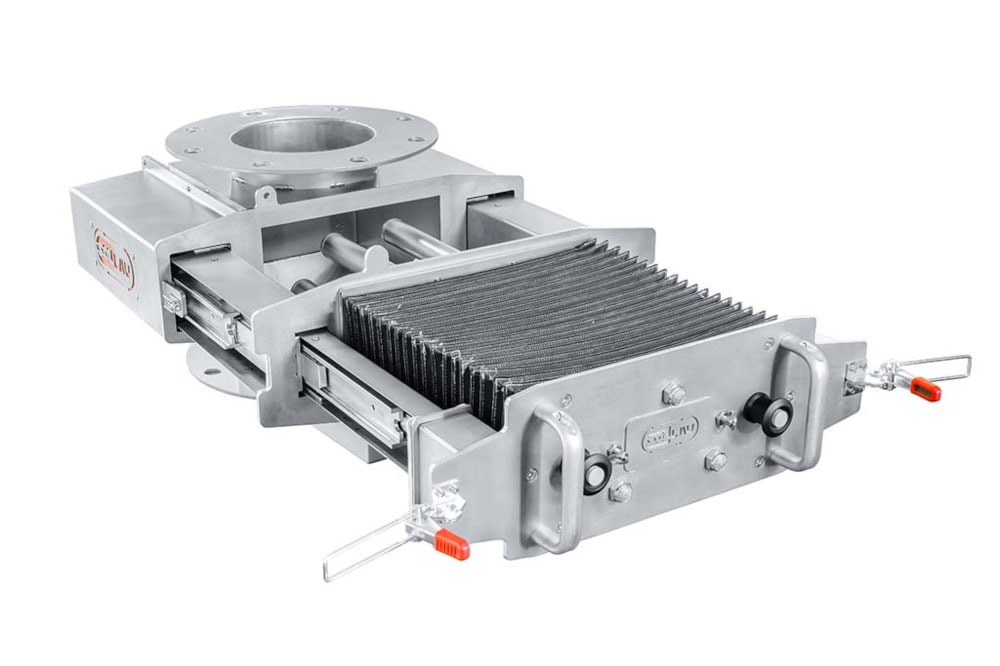

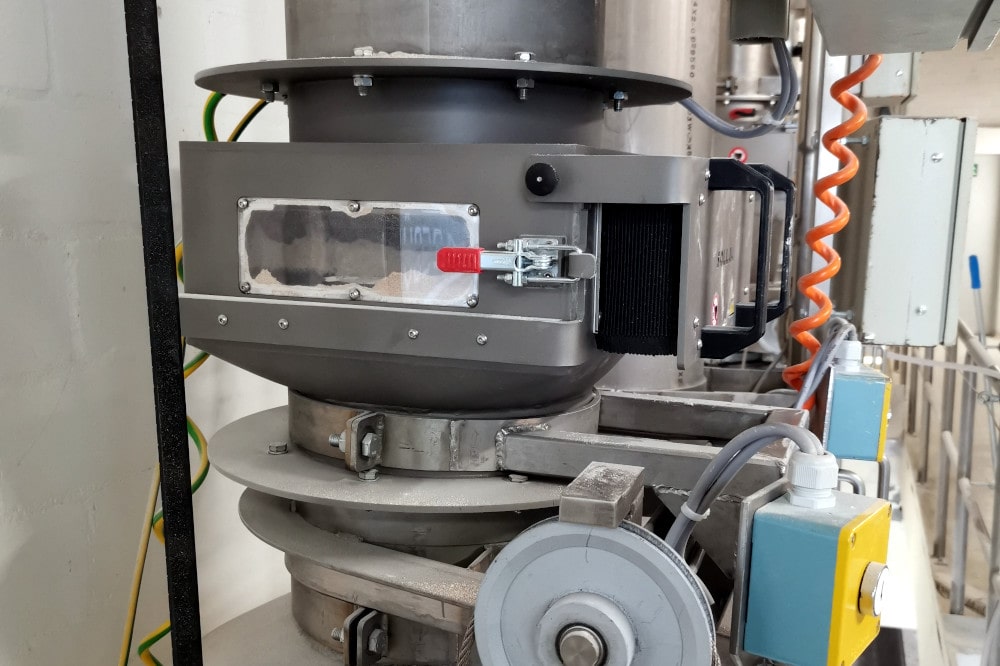

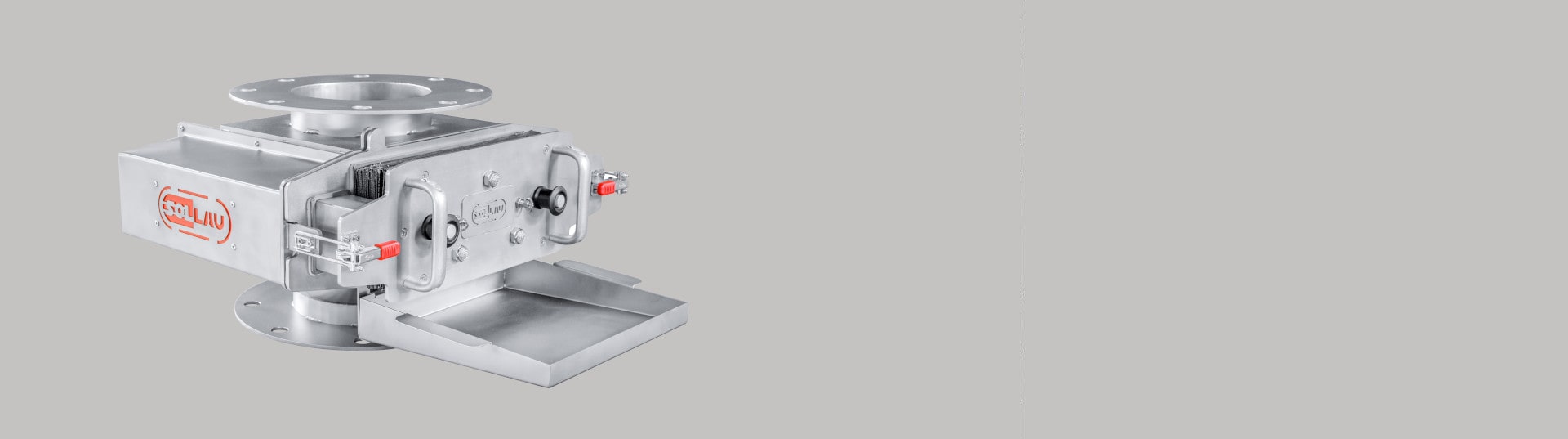

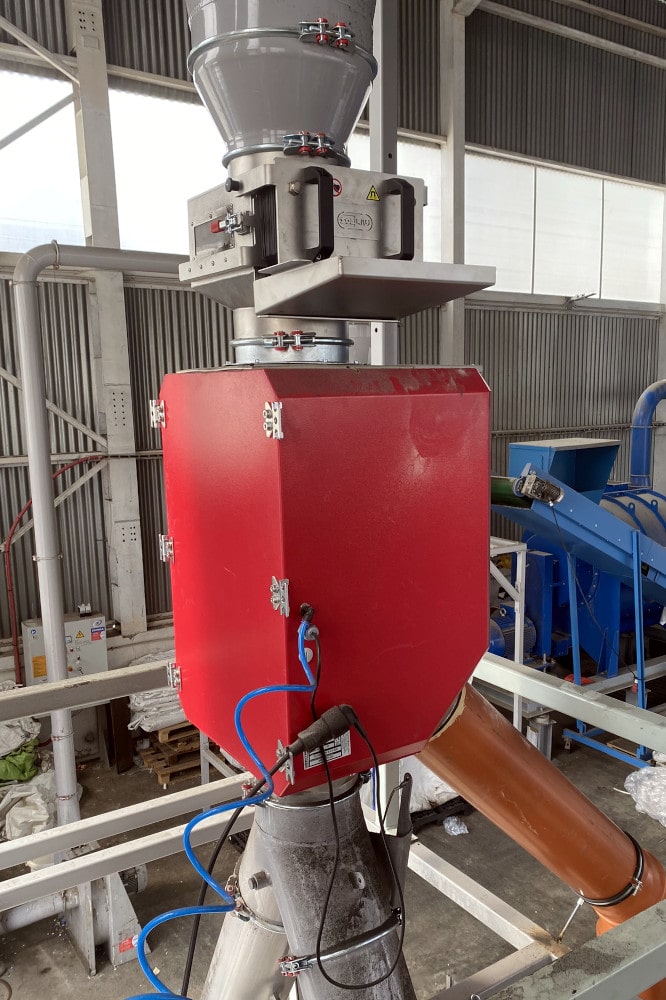

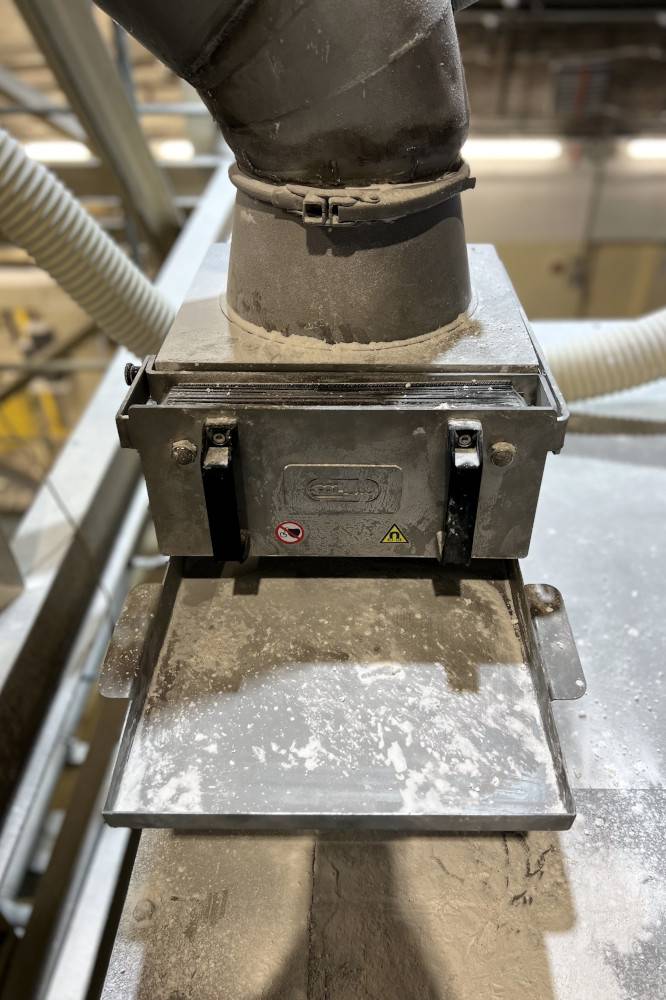

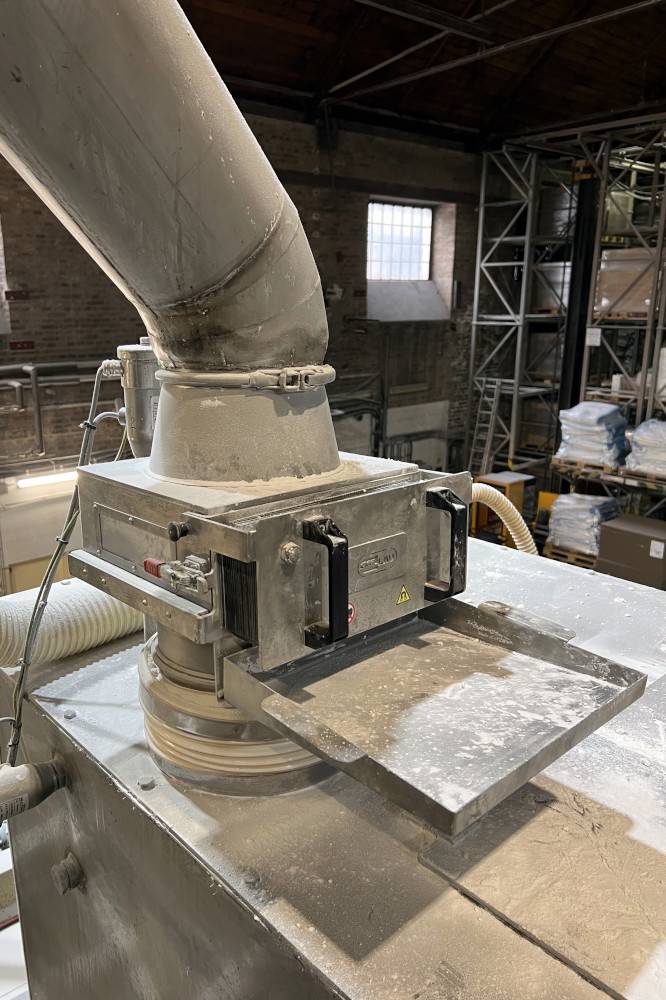

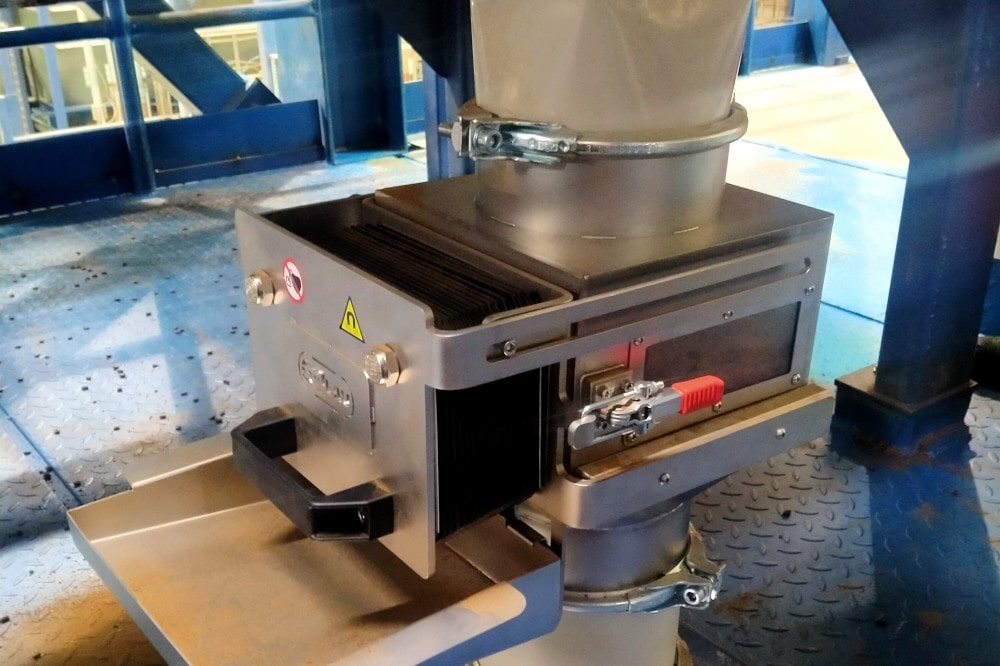

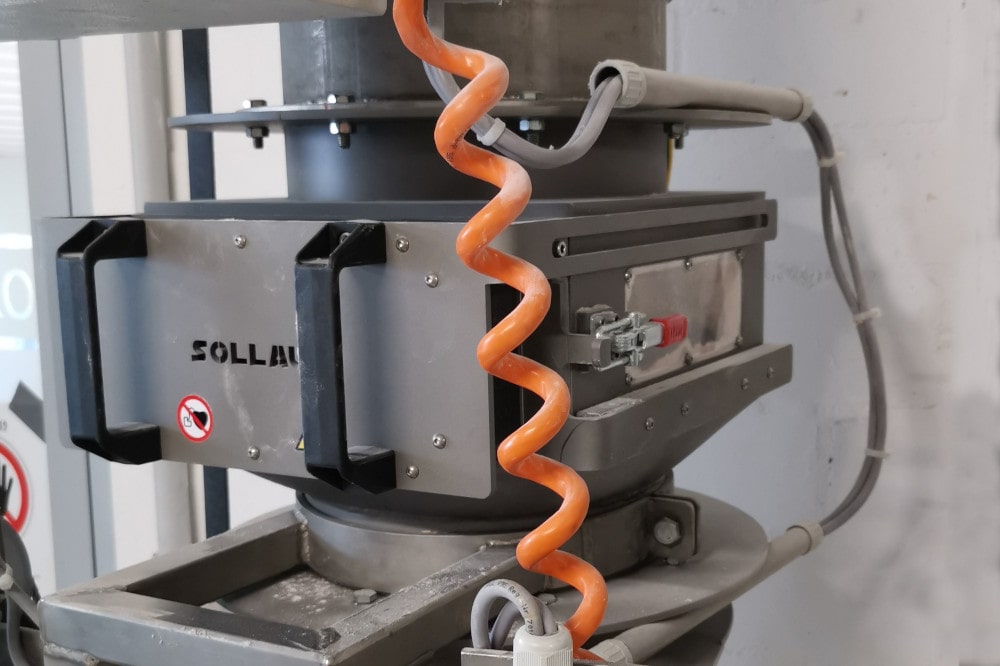

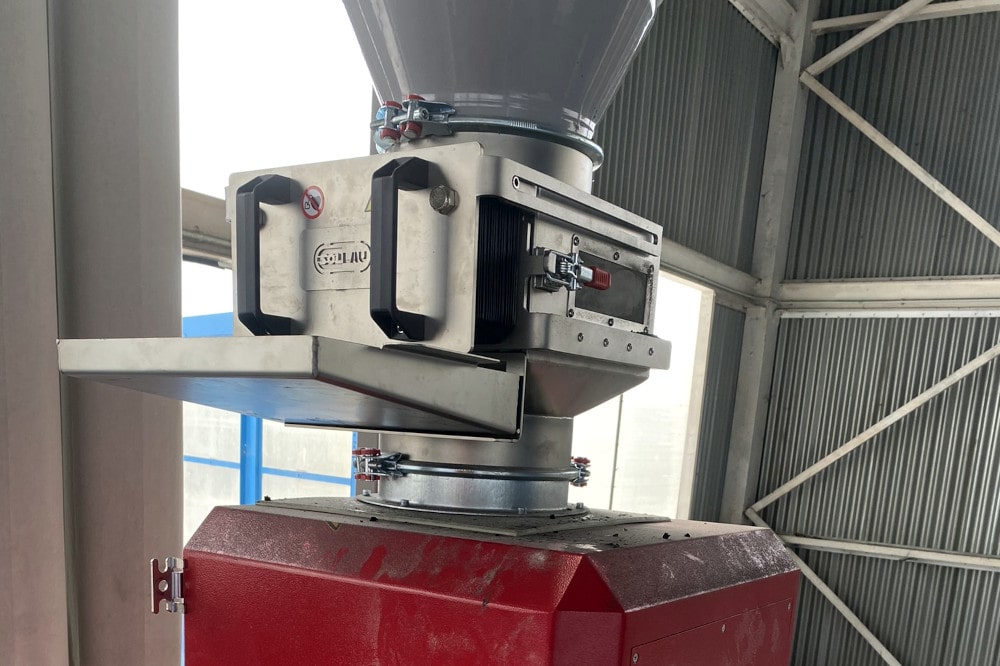

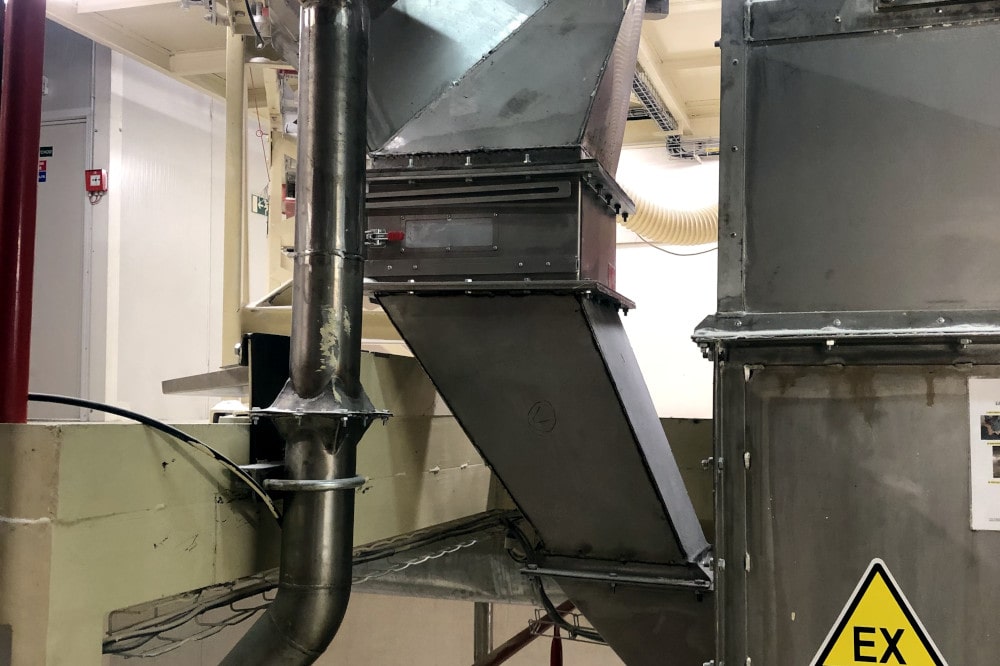

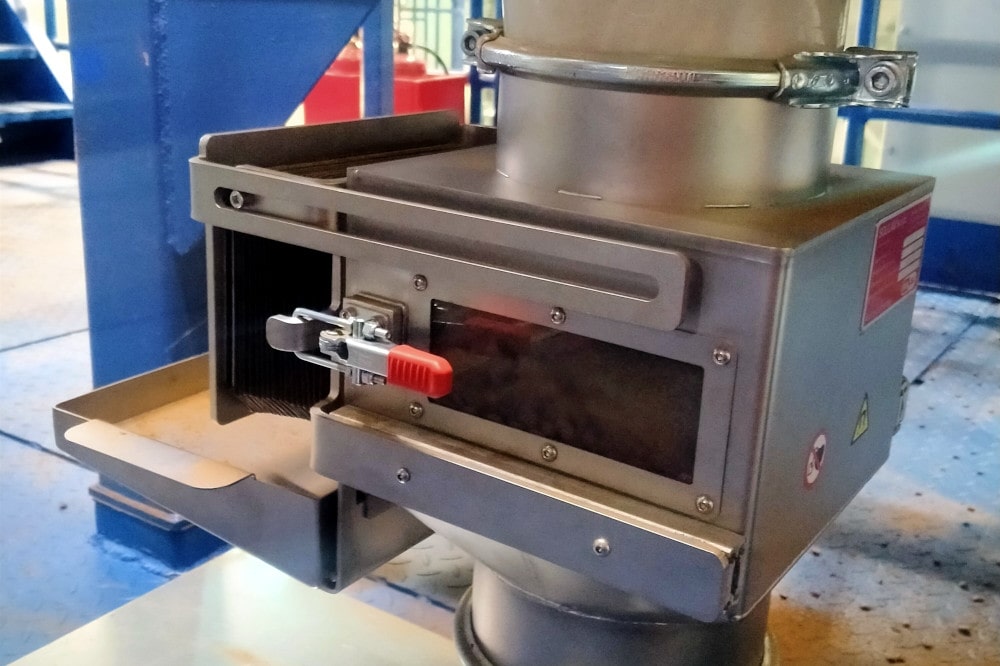

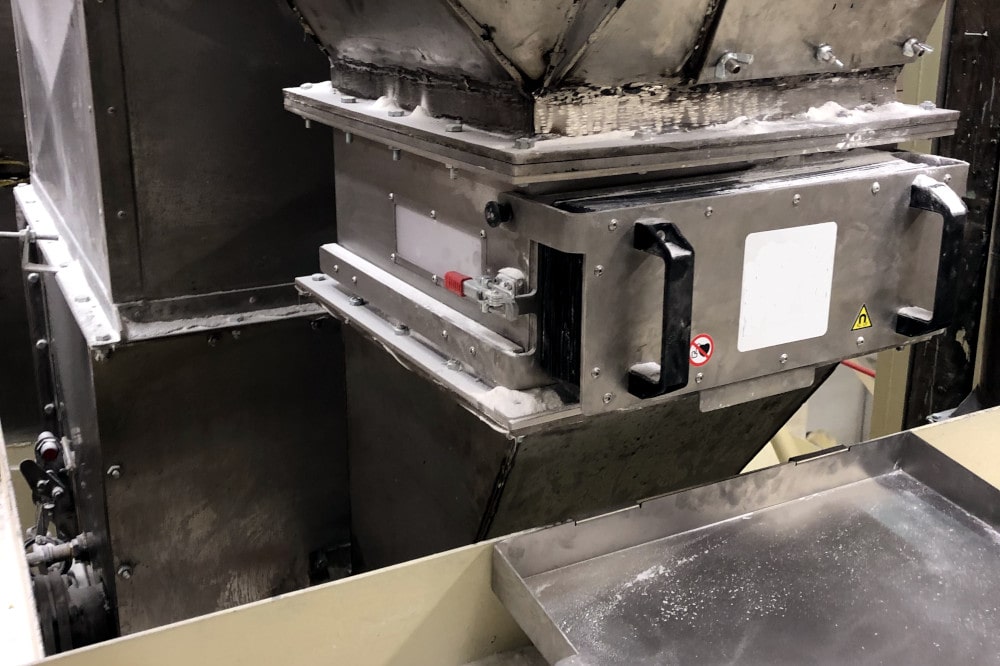

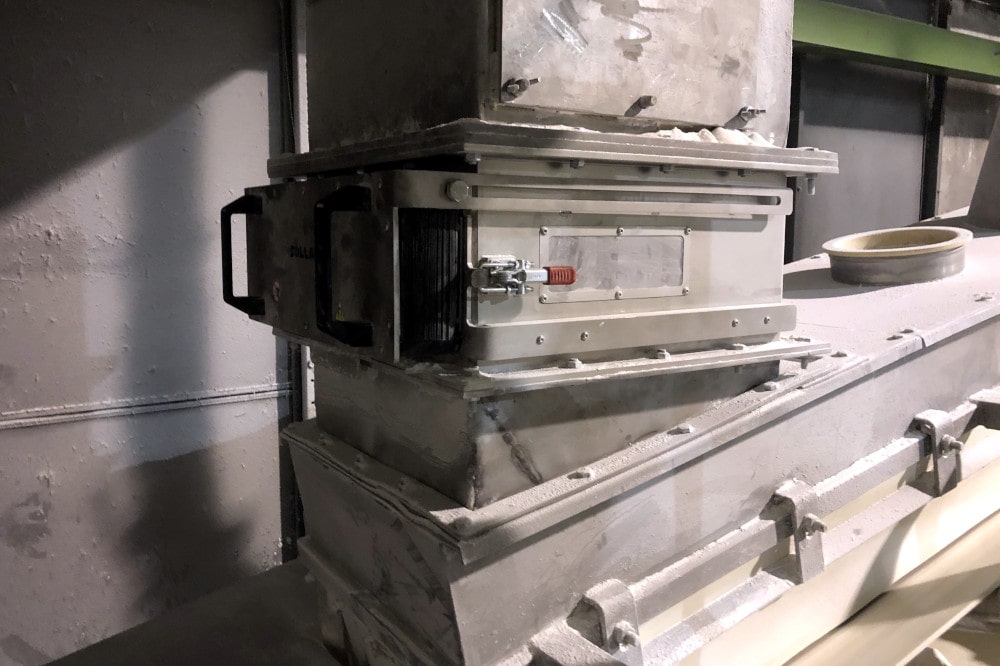

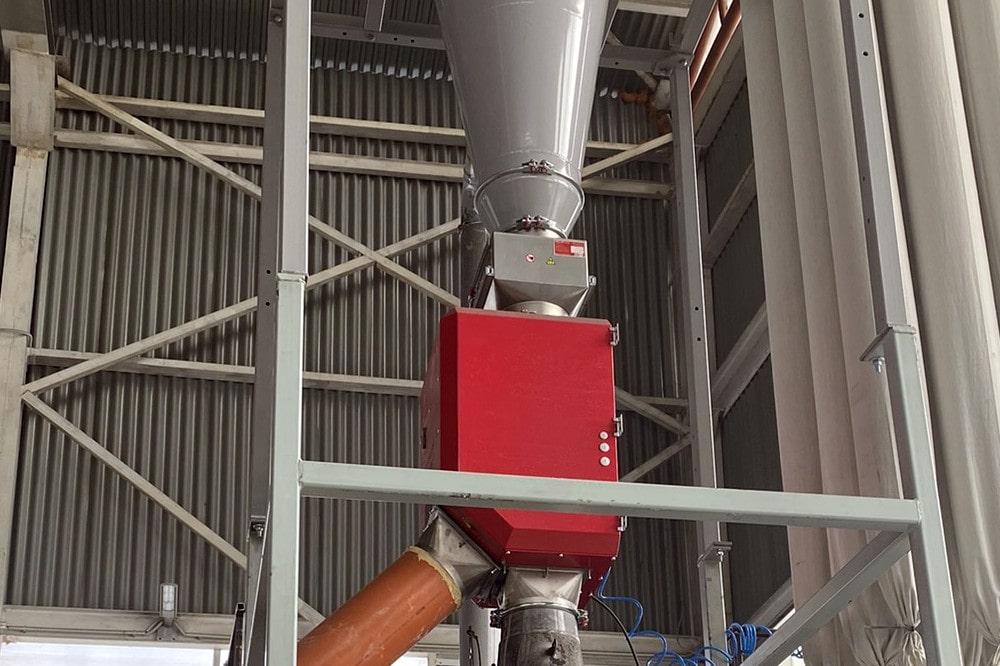

MSS-MC LUX

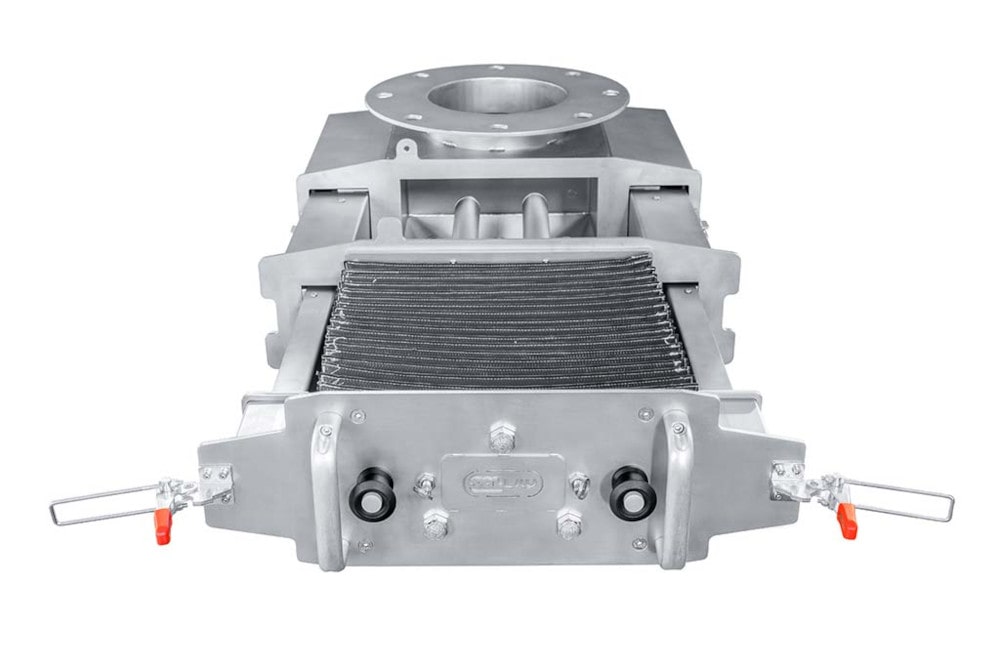

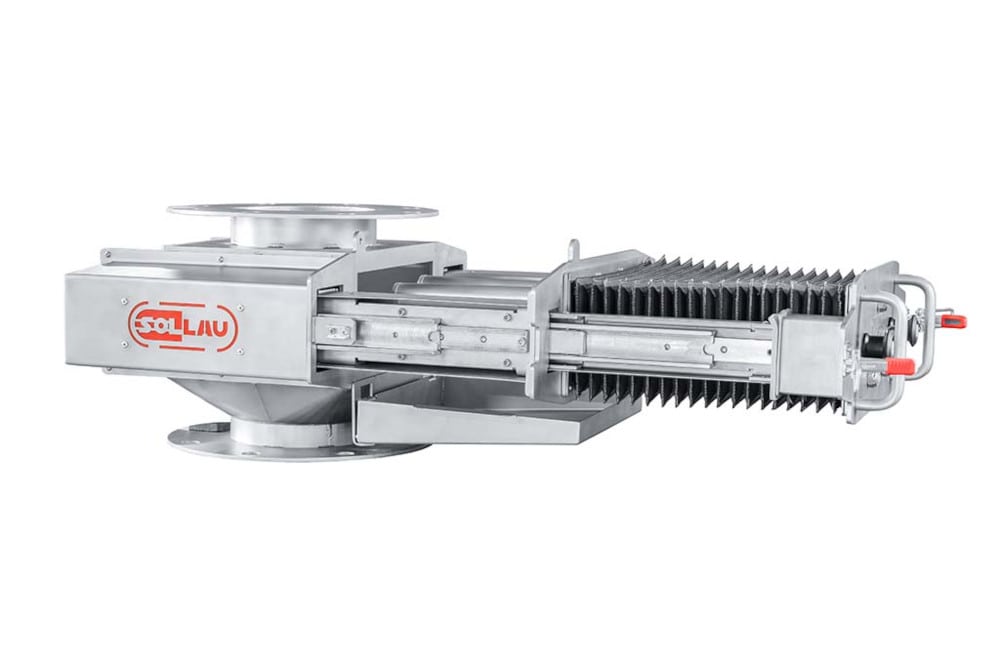

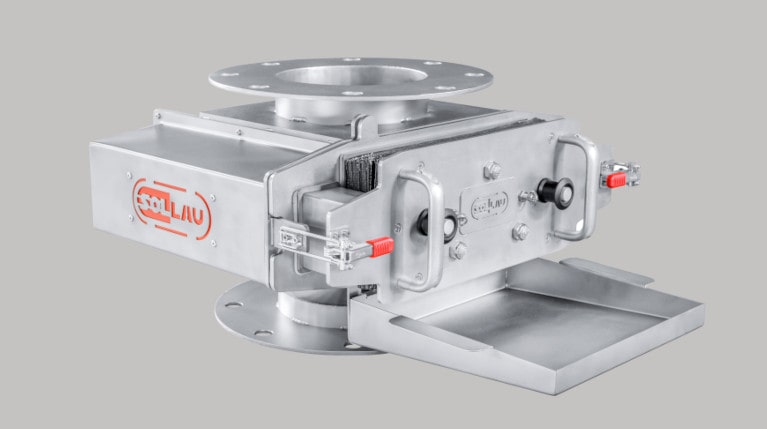

Магнитная решетка в металлическом корпусе MSS-MC LUX

  • Двухступенчатая сепарация
  • Защитная манжета магнитного сердечника
  • Боковые смотровые окошки
  • Легкая, быстрая и безопасная очистка
  • Значительная вариабельность подключения
  • 18 700 гаусс на сердечнике и 12 200 гаусс на кожухе

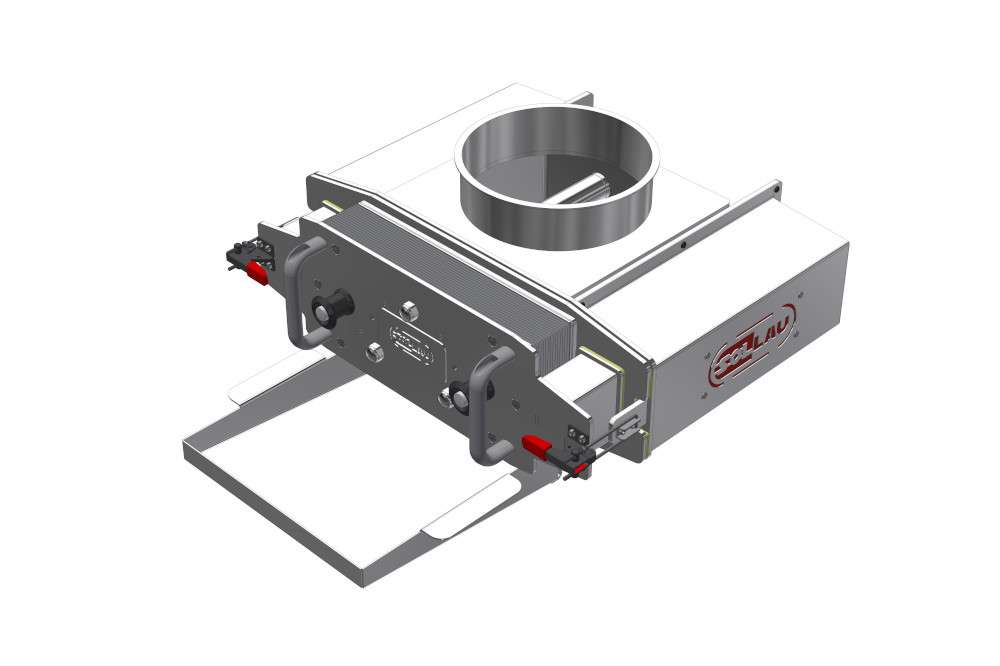

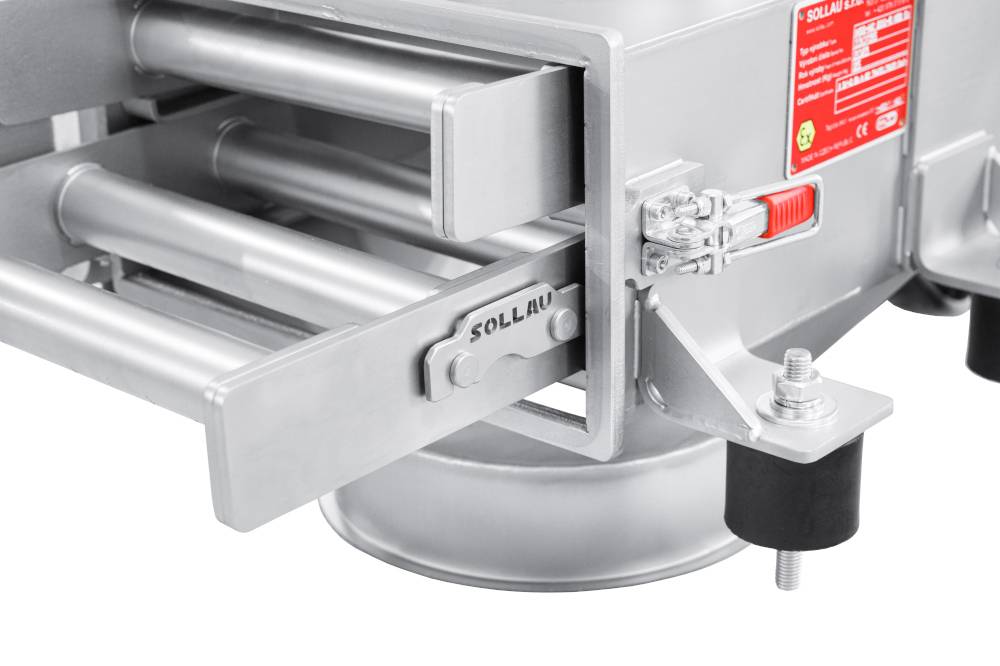

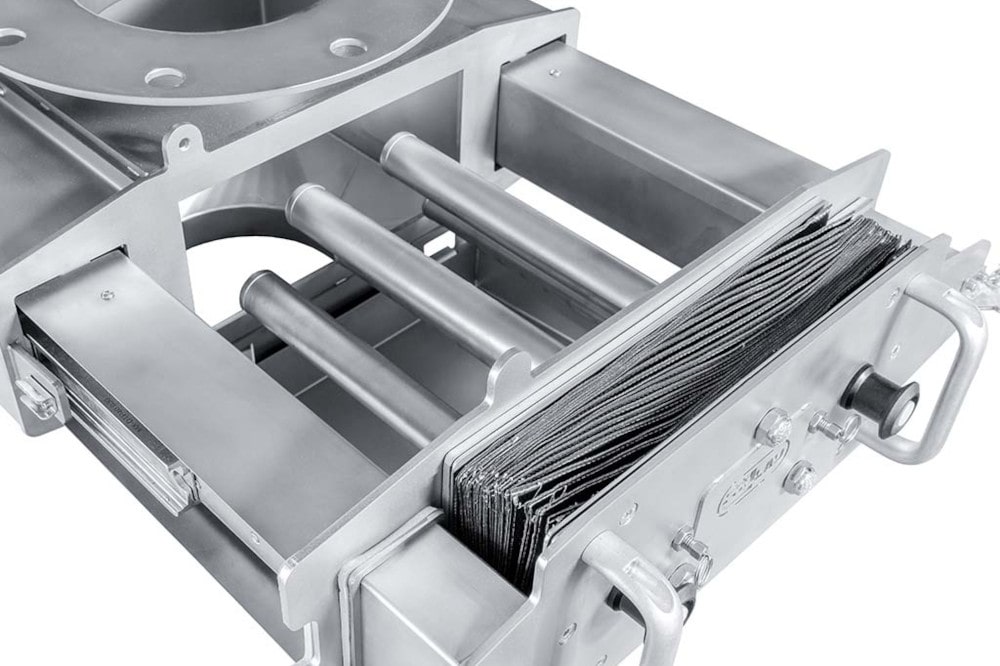

Уникальность технического решения данной модели заключается в системе выдвижных магнитных решёток, а также в сверхстандартной защите магнитных сердечников. Благодаря наличию выдвижных направляющих вся магнитная решётка является неотъемлемой частью магнитного сепаратора, и поэтому манипуляция с самой решёткой и магнитными стержнями очень удобна.

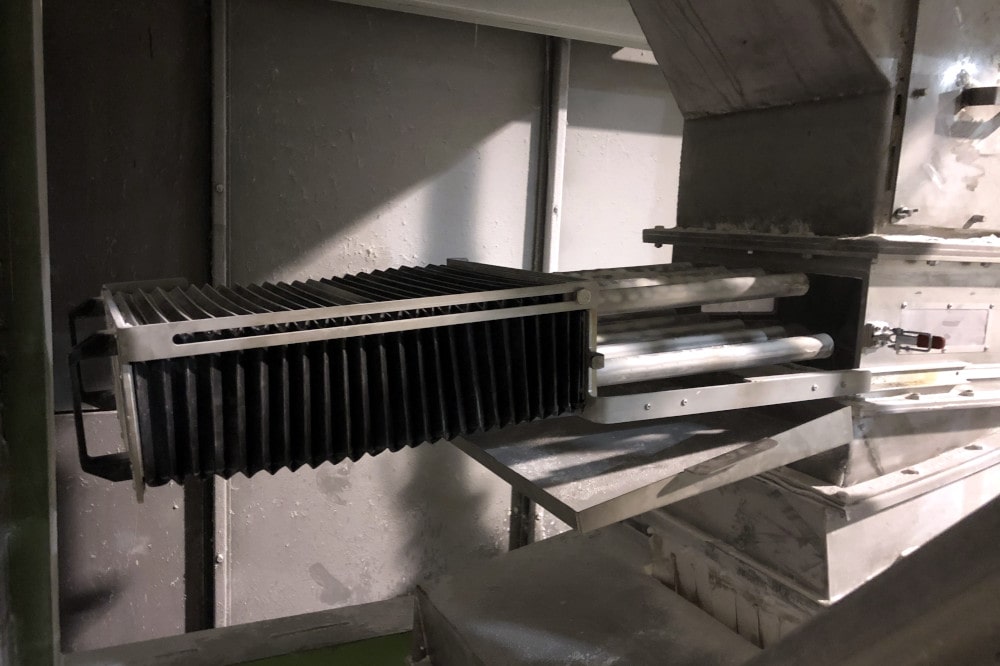

Сверх того, сердечники магнитов защищены специальным защитным сильфоном, который одновременно выполняет три функции во время очистки магнитного сепаратора:

  1. Предотвращает нежелательное попадание ферромагнитных примесей с поверхности решётки, изготовленной из нержавеющей стали, на магнитные сердечники;
  2. Защищает магнитные сердечники от запыления (чищенным материалом и т.д.);
  3. Устраняет риск загрязнения очищаемого материала, например, осколком магнитного сердечника.

По бокам сепаратор снабжён окошками, которые позволяют контролировать поток материала и объём магнитных примесей на поверхности решётки. Кроме того, по требованию сепаратор может быть оснащён регулирующим клапаном для ручного прерывания потока материала в сепаратор, предохранительным замком и т. д.

ПродуктМакс. производительность (м3/ч)Диаметр входа/выхода (мм)Карта данных (EN)
MSS-MC LUX 100/3 N 4 99 показать PDF
MSS-MC LUX 120/3 N 4 119 показать PDF
MSS-MC LUX 100/5 N 4 99 показать PDF
MSS-MC LUX 150/5 N 7 149 показать PDF
MSS-MC LUX 200/5 N 8 199 показать PDF
MSS-MC LUX 200/7 N 8 199 показать PDF
MSS-MC LUX 250/9 N 11 249 показать PDF
MSS-MC LUX 300/9 N 15 299 показать PDF

Мы производим магнитные сепараторы с тремя степенями магнитной индукции


Степень 1
(стандарт)
Степень 2
(самая высокая сила отрыва)
Степень 3
(самая высокая магнитная индукция)
Индукция на поверхности магнита 17 000 G 16 100 G 18 700 G
Индукция на поверхности защитной оболочки магнита 10 700 G 10 600 G 12 200 G
Cила отрыва (определена на поверхности магнита) 107 N 176 N 149 N
Cила отрыва (определена на поверхности защитной оболочки магнита) 74 N 140 N 101 N

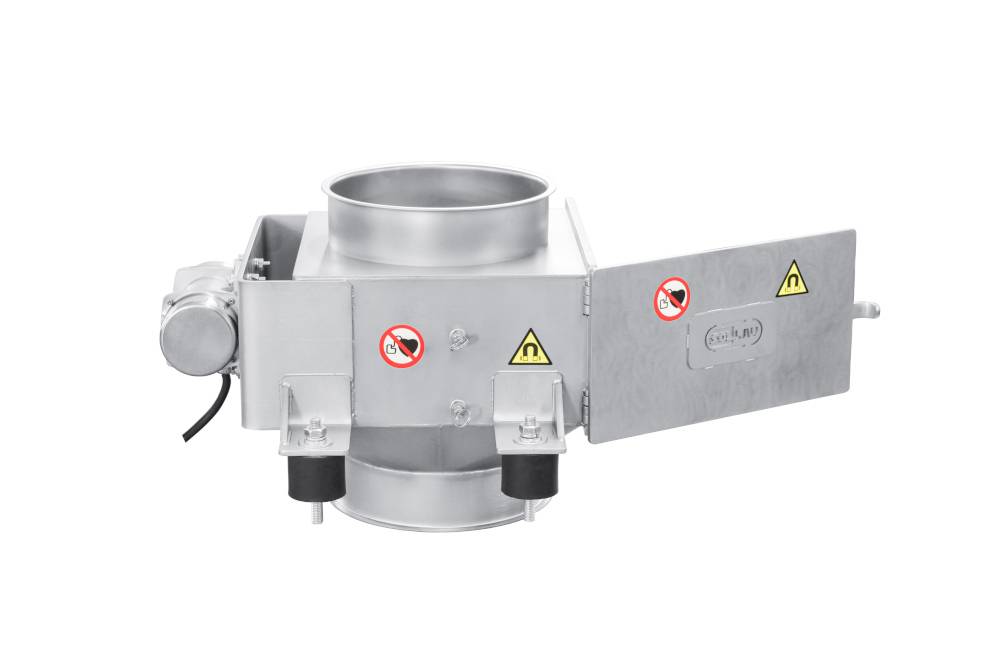

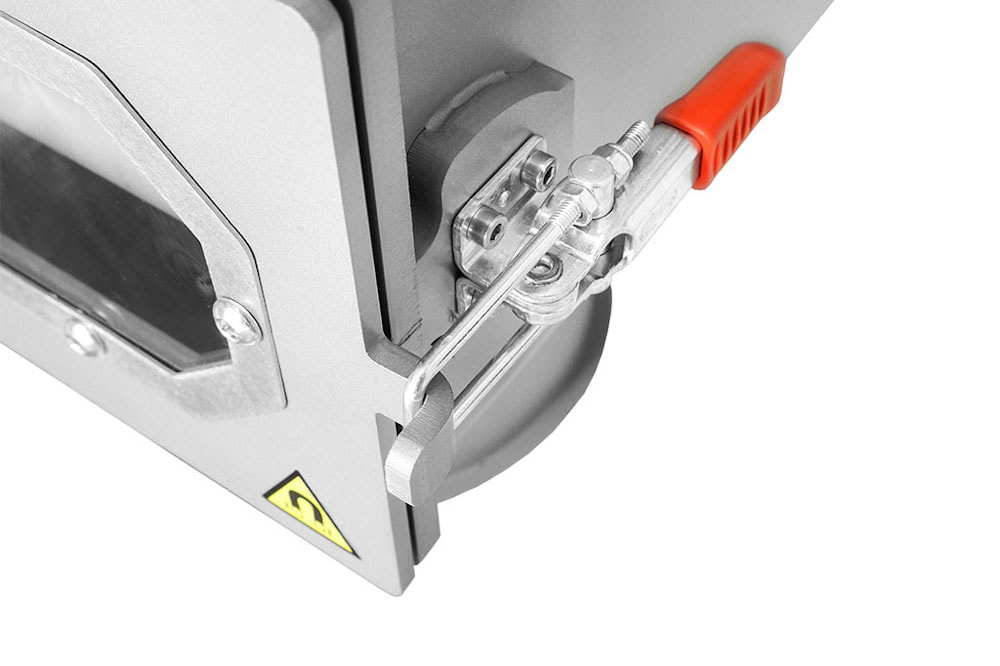

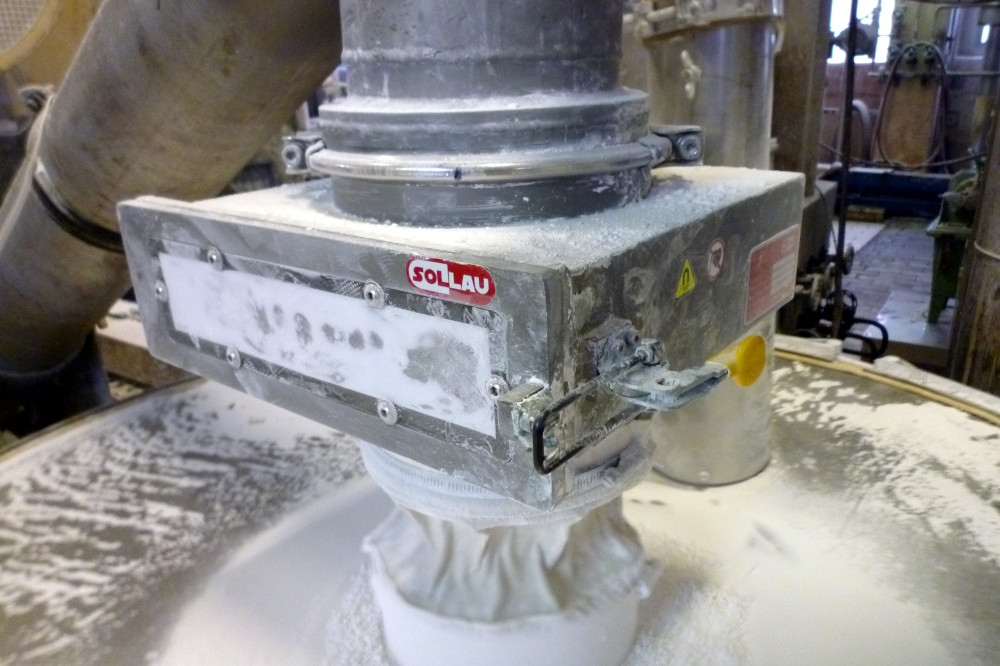

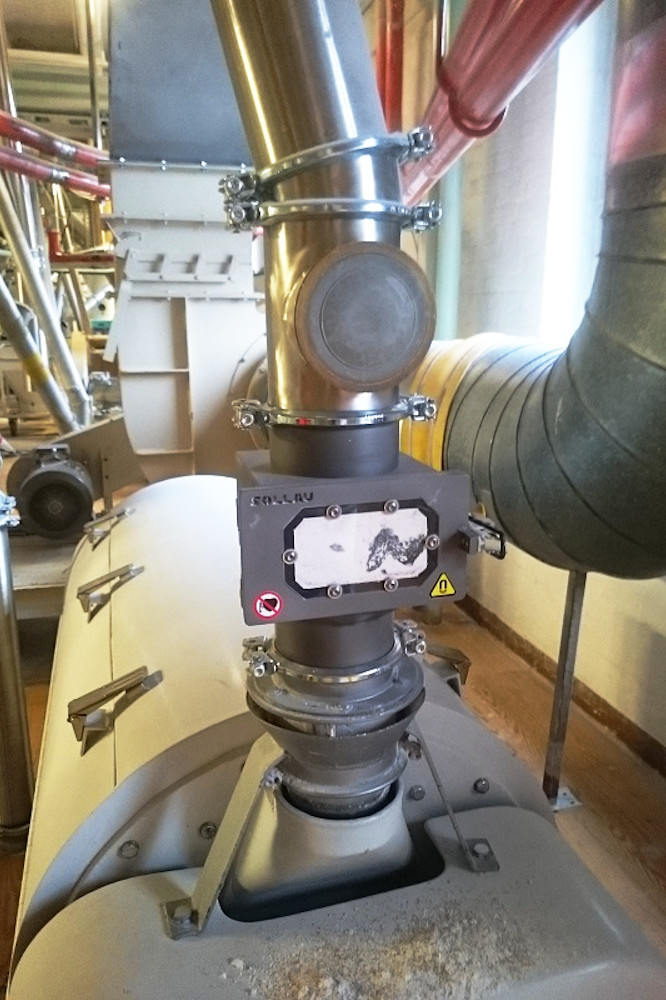

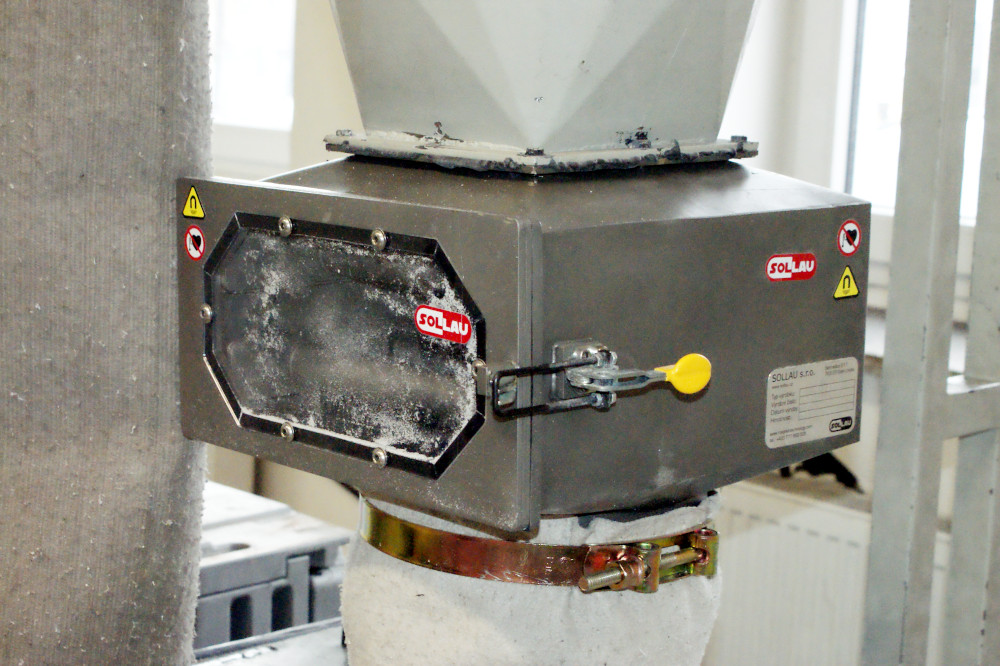

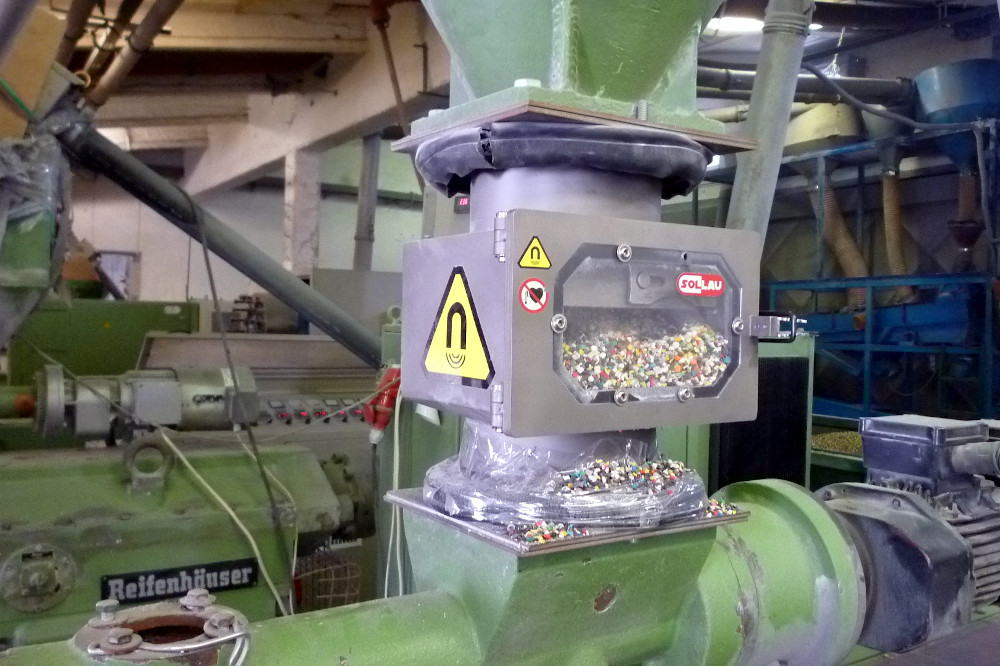

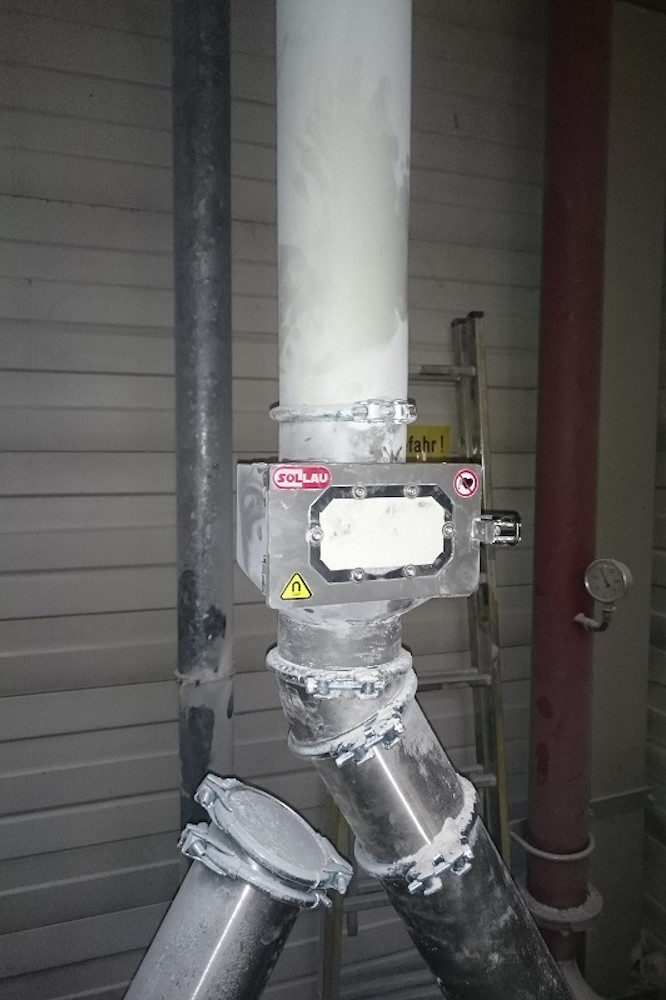

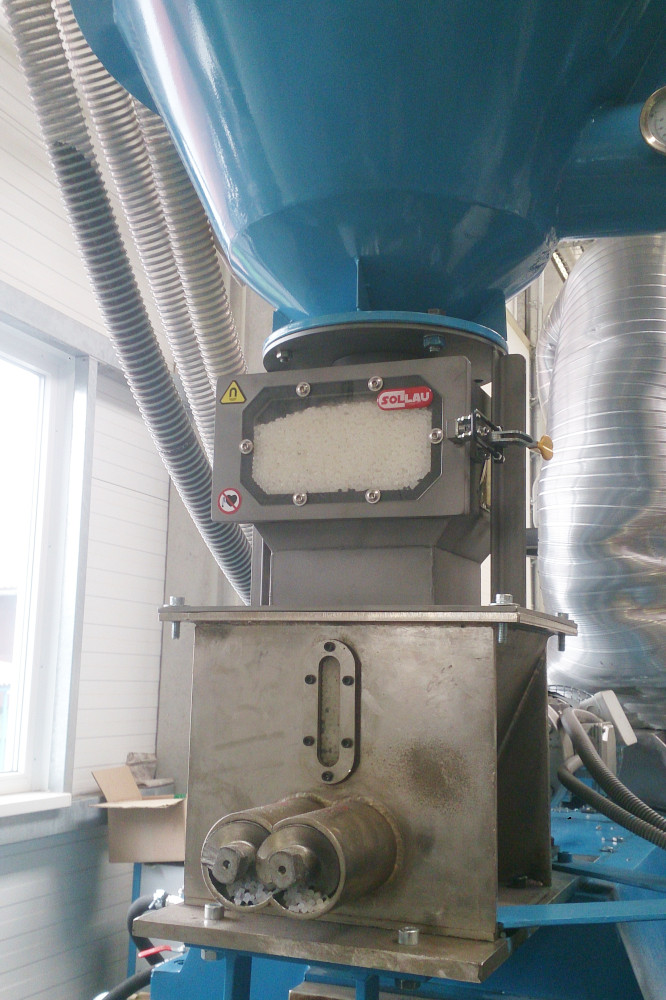

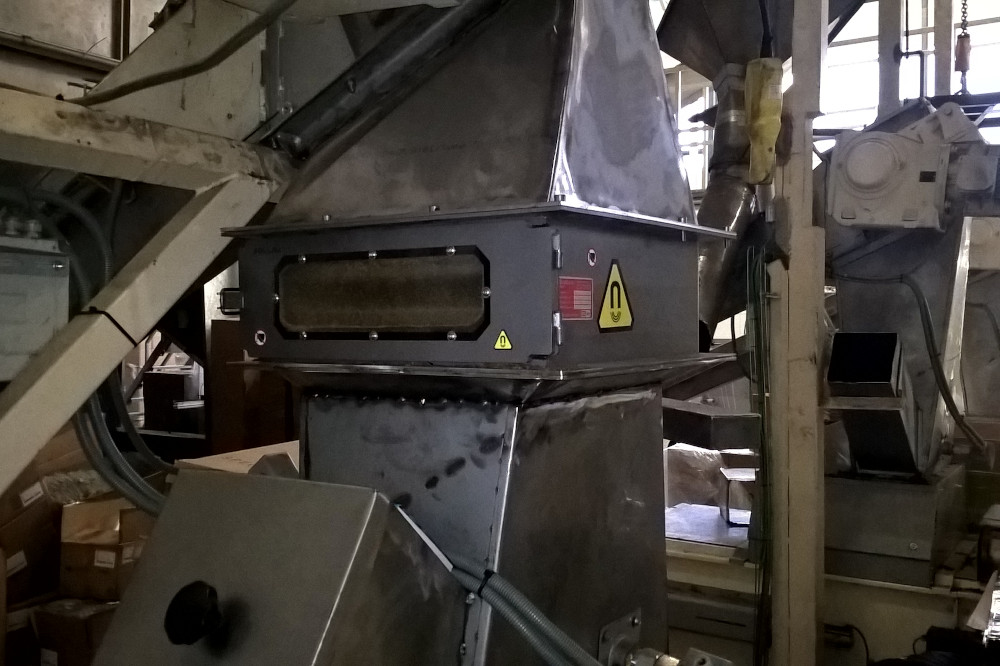

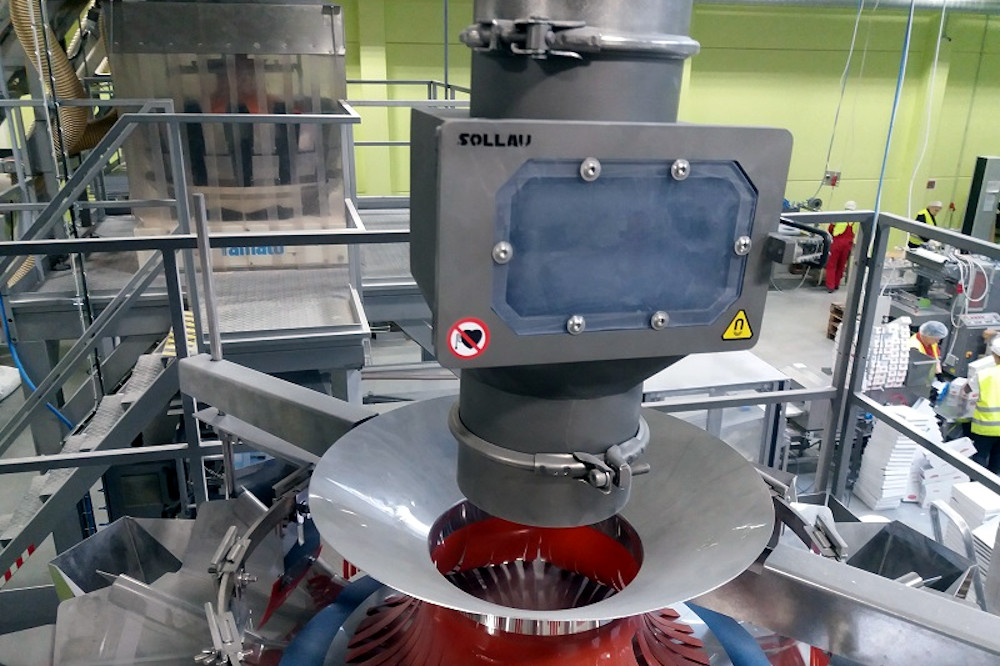

MSS-MC

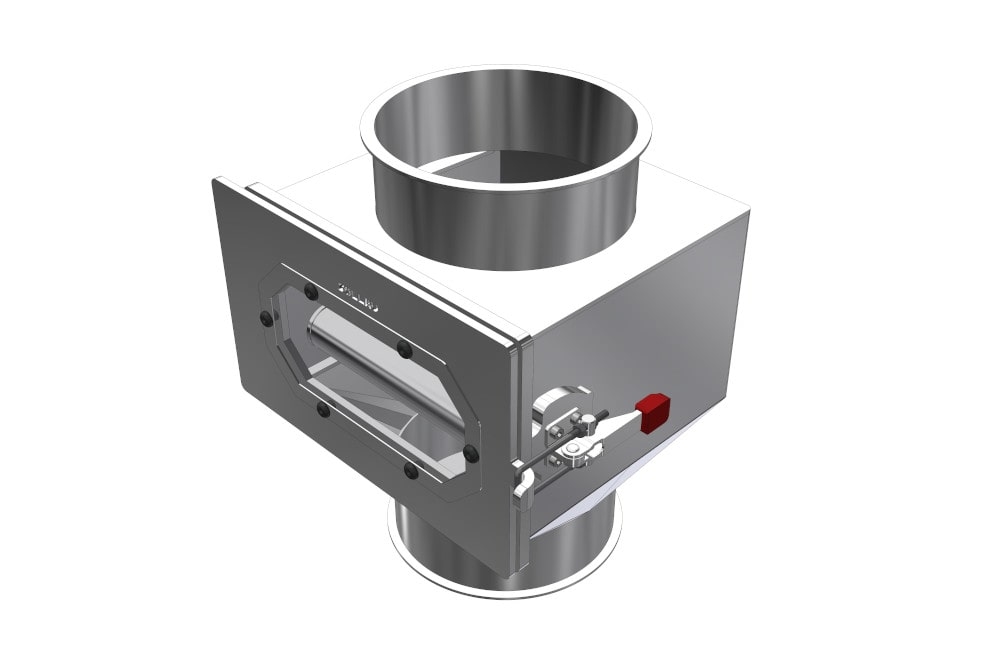

Магнитная решетка в металлическом корпусе MSS-MC

  • Двухступенчатая сепарация
  • Переднее смотровое окошко
  • Съемная решетка
  • Значительная вариабельность подключения
  • 18 700 гаусс на сердечнике и 12 200 гаусс на кожухе

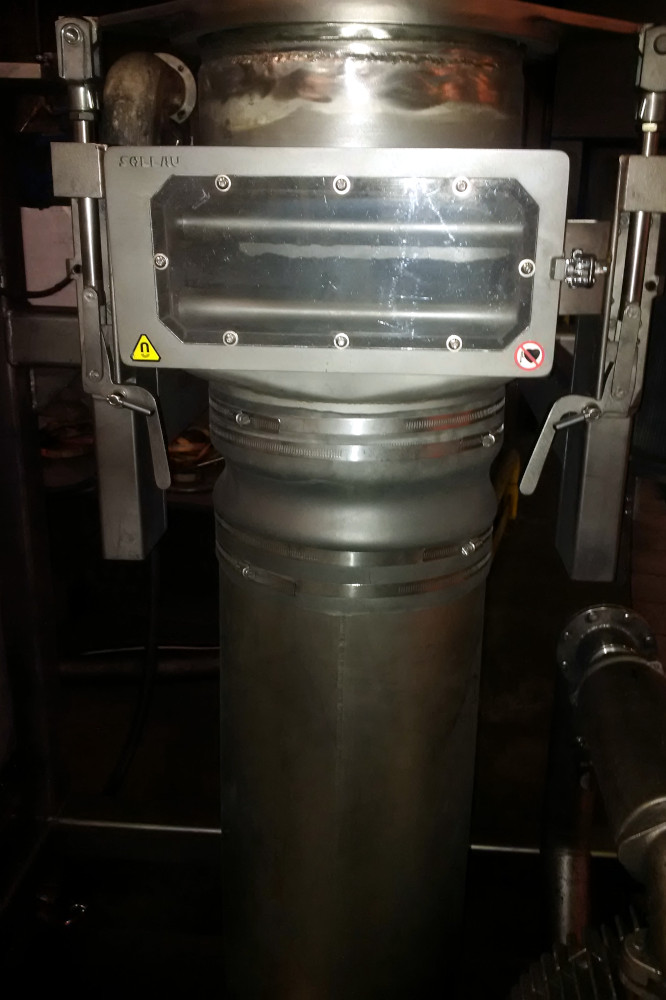

Речь идет о классической конструкции, при которой магнитные решетки кладутся поперек по отношению к манипуляционной двери. Благодаря смотровому контрольному окошку можно в текущем порядке контролировать течение материала и степень загрязнения трубок.

При чистке решетки извлекаются из сепаратора и их можно очень легко и быстро вычистить, поскольку после извлечения магнитных стержней из нержавеющих трубок вручную ферромагнитные примеси с поверхности трубок решетки упадут сами.

ПродуктМакс. производительность (м3/ч)Диаметр входа/выхода (мм)Карта данных (EN)
MSS-MC 100/3 N 4 99 показать PDF
MSS-MC 120/3 N 4 119 показать PDF
MSS-MC 100/5 N 4 99 показать PDF
MSS-MC 150/5 N 7 149 показать PDF
MSS-MC 200/5 N 8 199 показать PDF
MSS-MC 200/7 N 8 199 показать PDF
MSS-MC 250/9 N 11 249 показать PDF
MSS-MC 300/9 N 15 299 показать PDF

Мы производим магнитные сепараторы с тремя степенями магнитной индукции


Степень 1
(стандарт)
Степень 2
(самая высокая сила отрыва)
Степень 3
(самая высокая магнитная индукция)
Индукция на поверхности магнита 17 000 G 16 100 G 18 700 G
Индукция на поверхности защитной оболочки магнита 10 700 G 10 600 G 12 200 G
Cила отрыва (определена на поверхности магнита) 107 N 176 N 149 N
Cила отрыва (определена на поверхности защитной оболочки магнита) 74 N 140 N 101 N

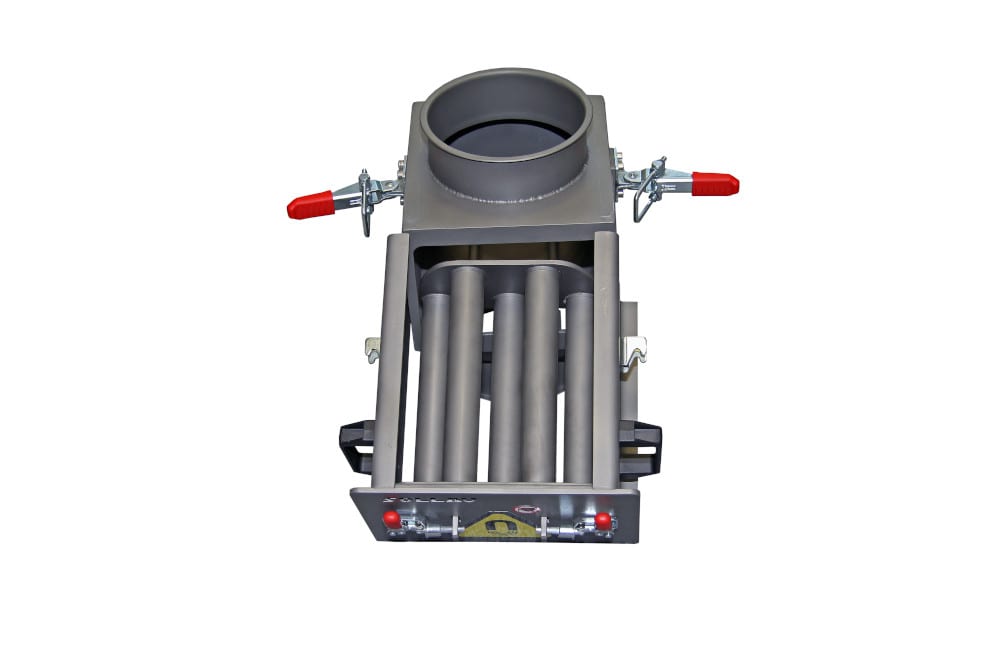

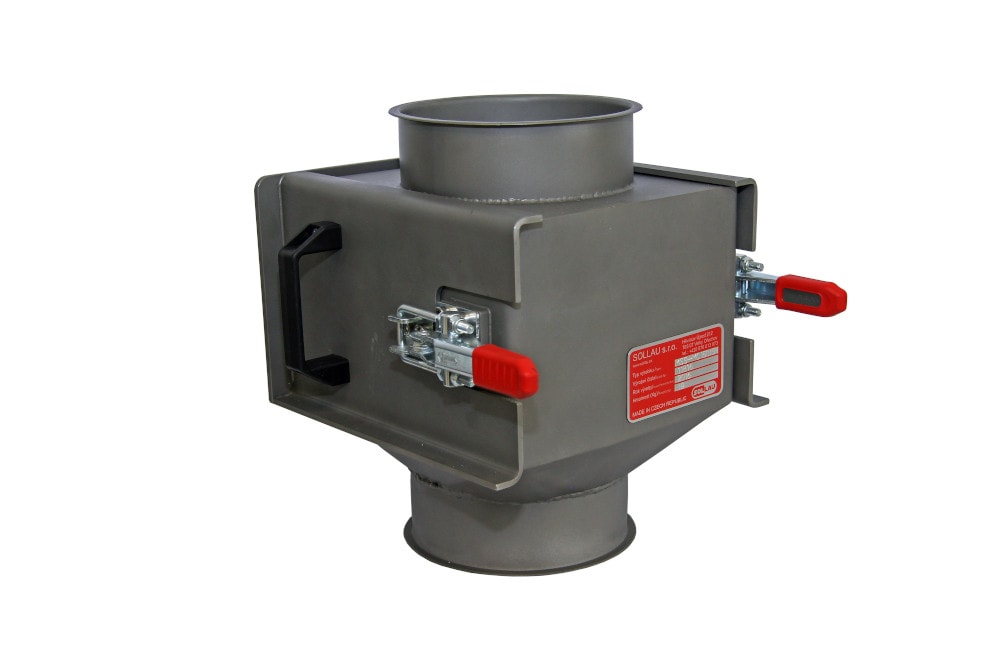

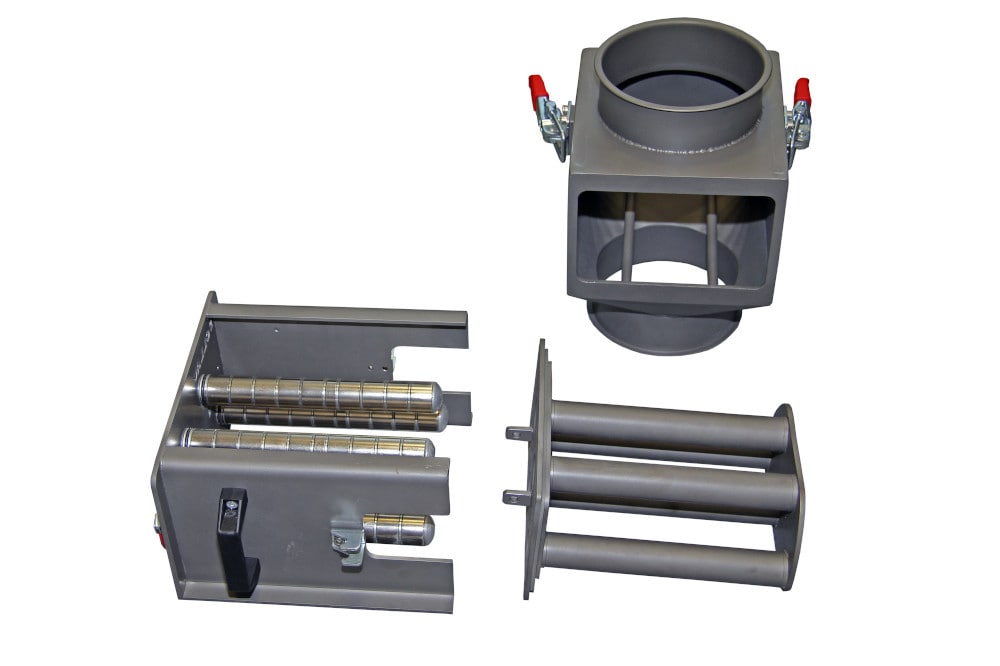

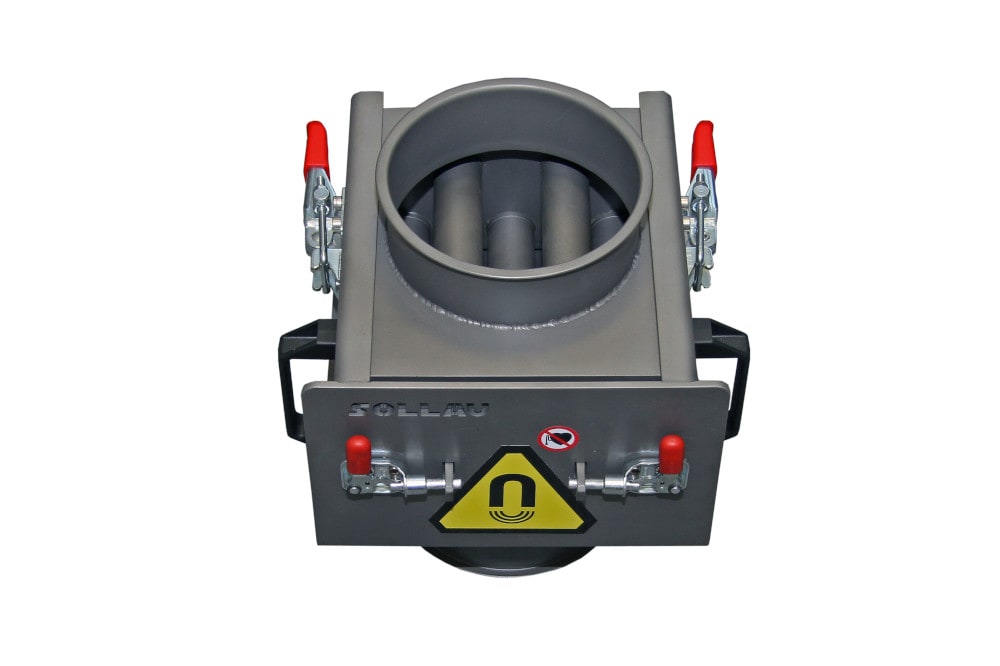

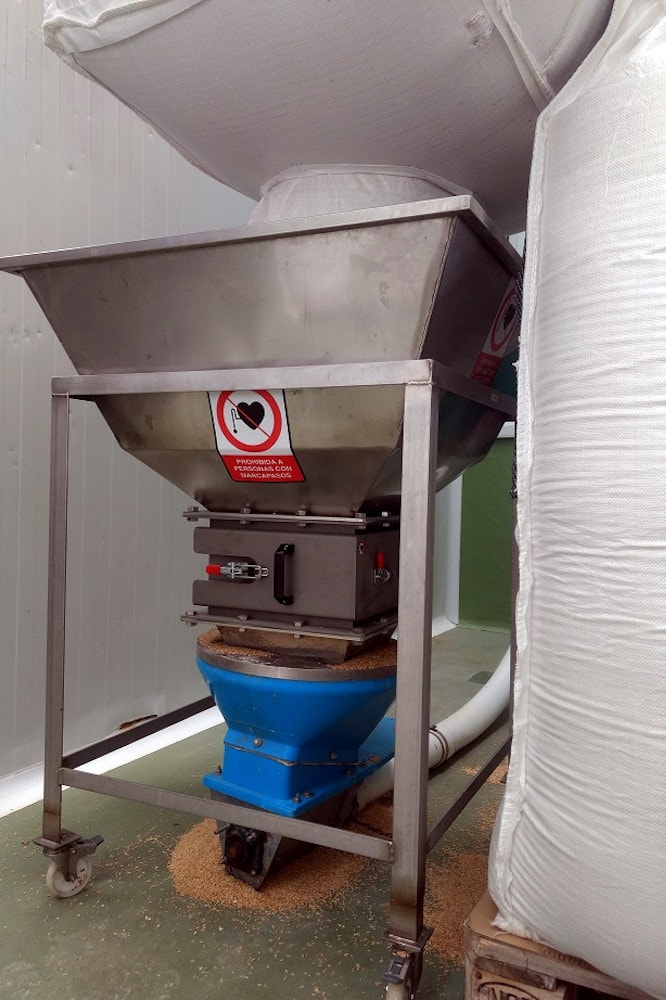

MSS-MC IN

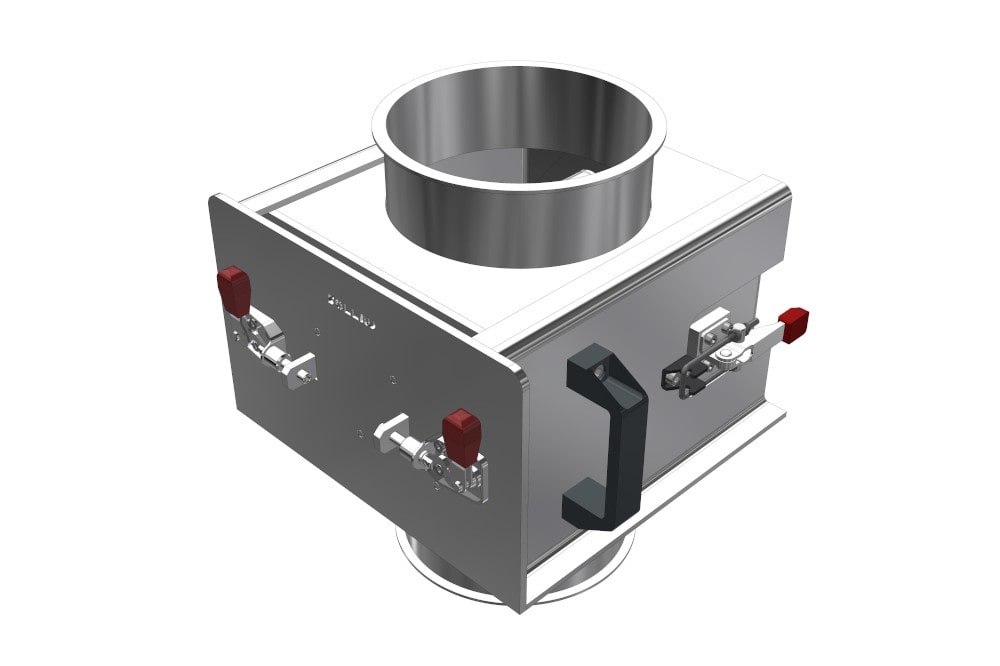

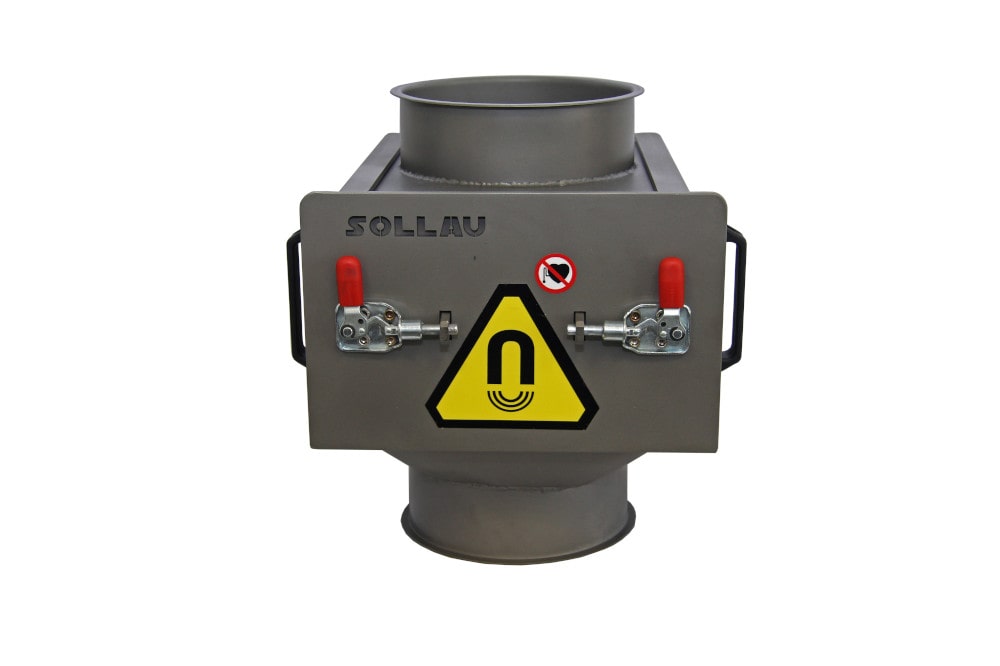

Магнитная решетка в металлическом корпусе MSS-MC IN

  • Двухступенчатая сепарация
  • Массивная конструкция решетки, обеспечивающая безопасность обращения
  • Решетку можно снабдить направляющими стержнями, облегчающими процесс очистки
  • Инновационное исполнение, препятствующее прилипанию материала к внутренним поверхностям сепаратора
  • Значительная вариабельность подключения
  • 18 700 гаусс на сердечнике и 12 200 гаусс на кожухе

В данном инновационном сепараторе по сравнению с обычным решетчатым сепаратором установлены магнитные решетки в направлении входной дверцы. Преимущество данного варианта заключается, в частности, в том, что сепараторы больших размеров могут быть снабжены направляющими стержнями, обеспечивающими легкое управление тяжелыми магнитными решетками.

внутренняя конструкция сепаратора изменена таким образом, чтобы было сведено к минимуму нежелательное накопление материала в любой части сепаратора (что важно, например, для соблюдения строгих санитарно-гигиенических норм в пищевой и фармацевтической промышленности).

ПродуктМакс. производительность (м3/ч)Диаметр входа/выхода (мм)Карта данных (EN)
MSS-MC IN 100/3 N 4 99 показать PDF
MSS-MC IN 120/3 N 4 119 показать PDF
MSS-MC IN 100/5 N 4 99 показать PDF
MSS-MC IN 150/5 N 7 149 показать PDF
MSS-MC IN 200/5 N 8 199 показать PDF
MSS-MC IN 200/7 N 8 199 показать PDF
MSS-MC IN 250/9 N 11 249 показать PDF
MSS-MC IN 300/9 N 15 299 показать PDF

Мы производим магнитные сепараторы с тремя степенями магнитной индукции


Степень 1
(стандарт)
Степень 2
(самая высокая сила отрыва)
Степень 3
(самая высокая магнитная индукция)
Индукция на поверхности магнита 17 000 G 16 100 G 18 700 G
Индукция на поверхности защитной оболочки магнита 10 700 G 10 600 G 12 200 G
Cила отрыва (определена на поверхности магнита) 107 N 176 N 149 N
Cила отрыва (определена на поверхности защитной оболочки магнита) 74 N 140 N 101 N

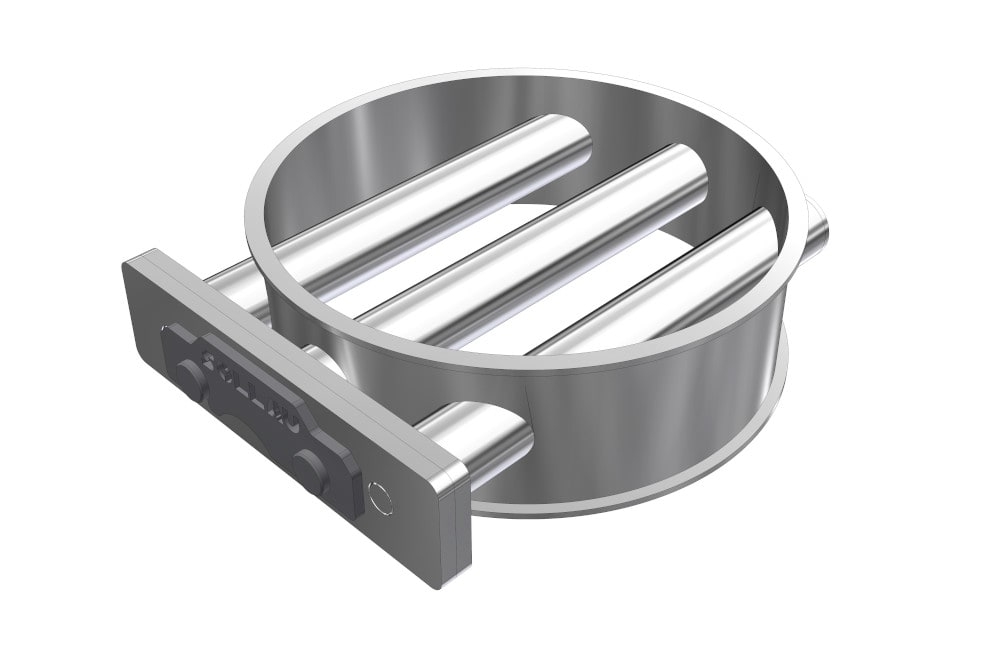

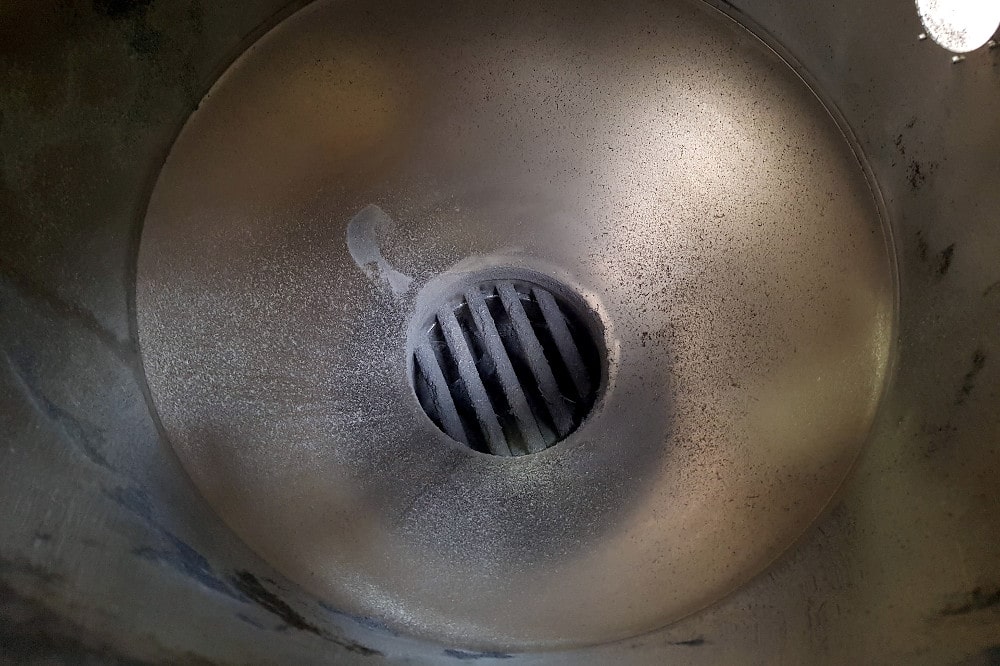

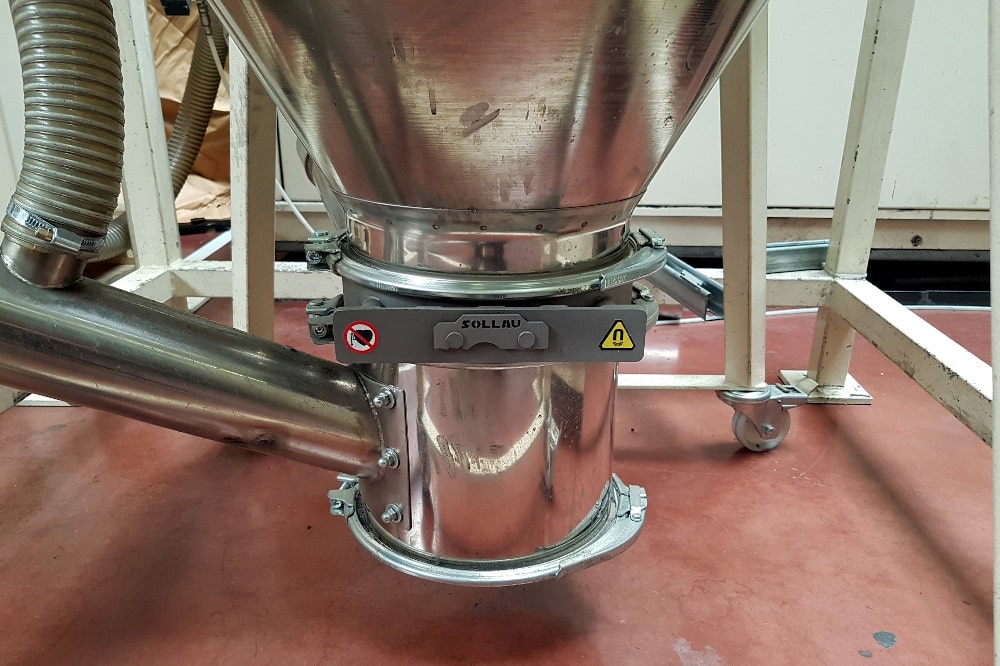

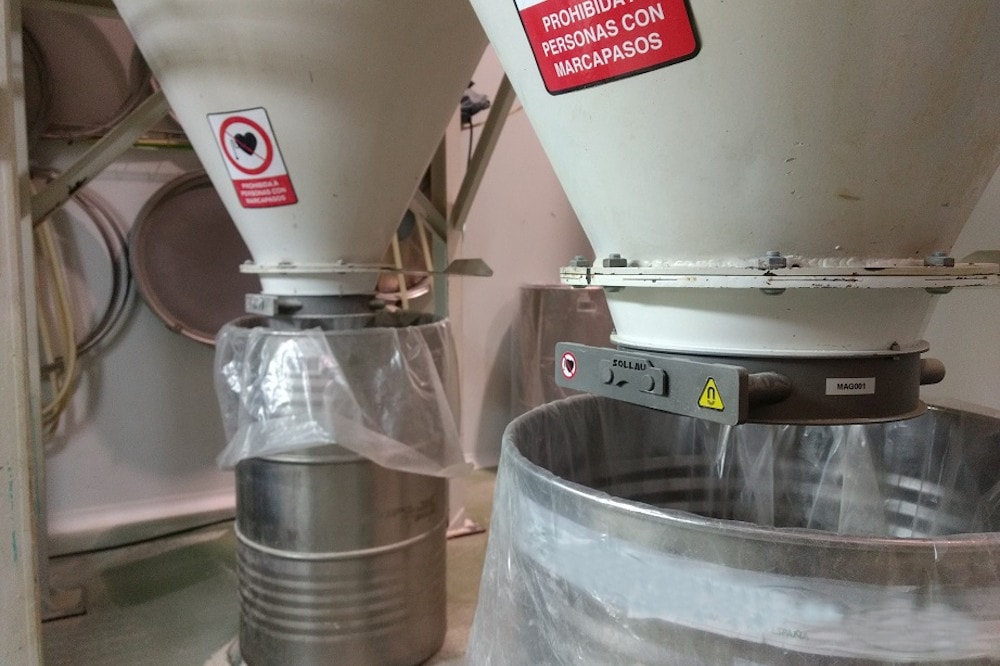

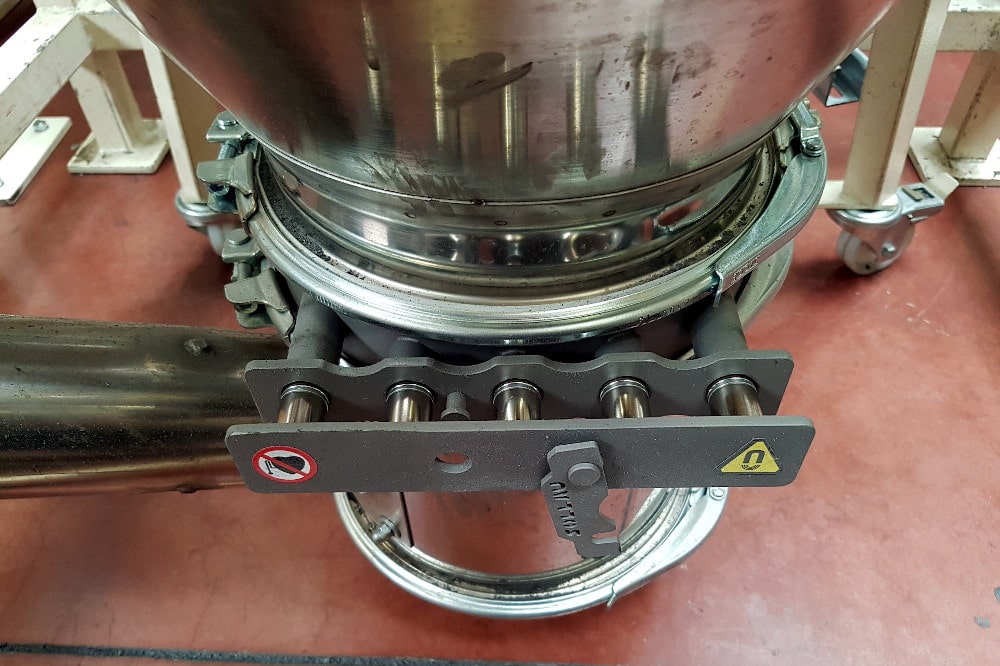

MSS-MC EKO

MМагнитная решетка в металлическом корпусе MSS-MC EKO

    Одноступенчатая сепарация
  • Низкая конструктивная высота 50 мм
  • Подключение JACOB
  • Низкие первоначальные затраты
  • 12 000 гаусс на сердечнике и 9 000 гаусс на кожухе

Данный экономичный вариант сепаратора с корпусной конструкцией хотя и не обладает всеми преимуществами стандартных корпусных сепараторов, тем не менее с другой стороны он предоставляет пользователям несколько неоспоримых выгод. Он идеален для применения в трубопроводных системах, в которых из-за высоты нельзя установить MSS-MC или MSS-MC IN.

Высота MSS-MC EKO составляет всего лишь 50 мм, поэтому он войдет практически везде). Двусторонние фланцы JACOB при этом служат для легкого и быстрого прикрепления этого сепаратора. Весьма подходящей областью для применения MSS-MC EKO являются устройства высыпа загрузочных воронок, окончания трубок для наполнения мягких контейнеров (биг-бэгов) и т.д. Также весьма привлекательна его цена. К числу недостатков относятся его небольшая производительность (речь идет только об однорешетчатом сепараторе с узкими трубками, следовательно он более пригоден для в небольшой степени загрязненных материалов) и необходимость извлечения сепаратора из трубопроводной системы при чистке (но только если он установлен непосредственно в трубопроводе, а не например на конце загрузочной воронкиy).

ПродуктМакс. производительность (м3/ч)Внутренний диаметр (мм)Карта данных (EN)
MSS-MC EKO 100 N 1,5 99 показать PDF
MSS-MC EKO 150 N 3 149 показать PDF
MSS-MC EKO 200 N 4,5 199 показать PDF
MSS-MC EKO 250 N 7 249 показать PDF

Мы производим магнитные сепараторы с тремя степенями магнитной индукции


Степень 1
(стандарт)
Степень 2
(самая высокая сила отрыва)
Степень 3
(самая высокая магнитная индукция)
Индукция на поверхности магнита 17 000 G 16 100 G 18 700 G
Индукция на поверхности защитной оболочки магнита 10 700 G 10 600 G 12 200 G
Cила отрыва (определена на поверхности магнита) 107 N 176 N 149 N
Cила отрыва (определена на поверхности защитной оболочки магнита) 74 N 140 N 101 N

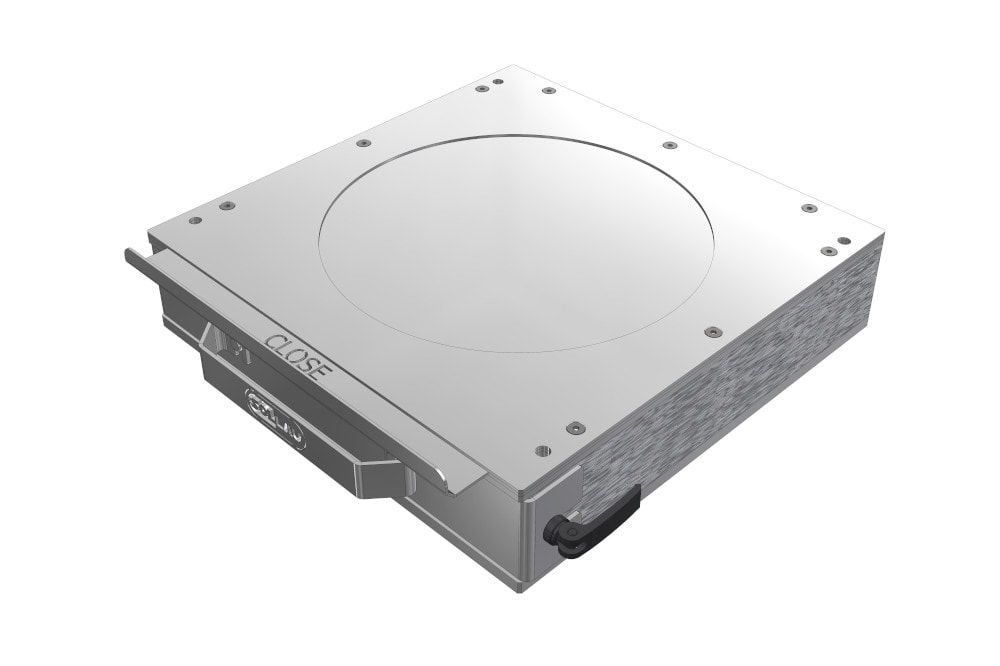

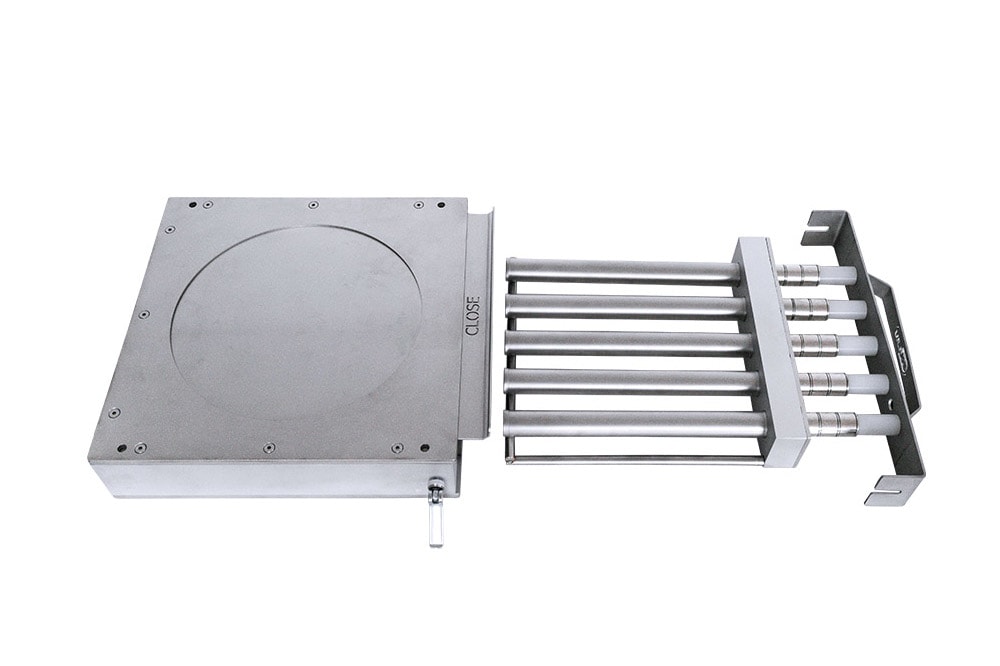

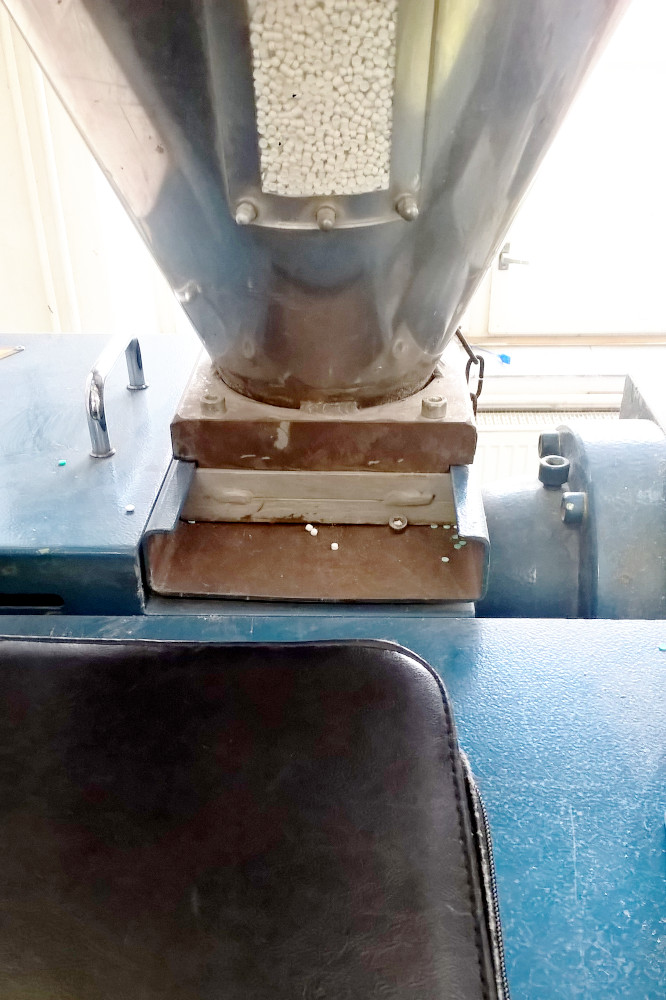

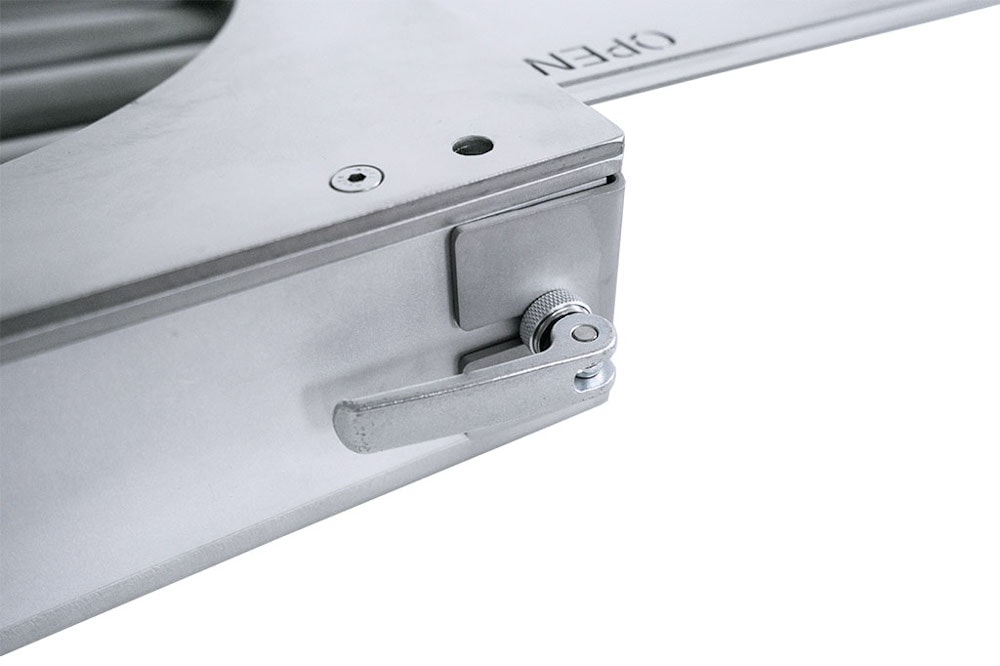

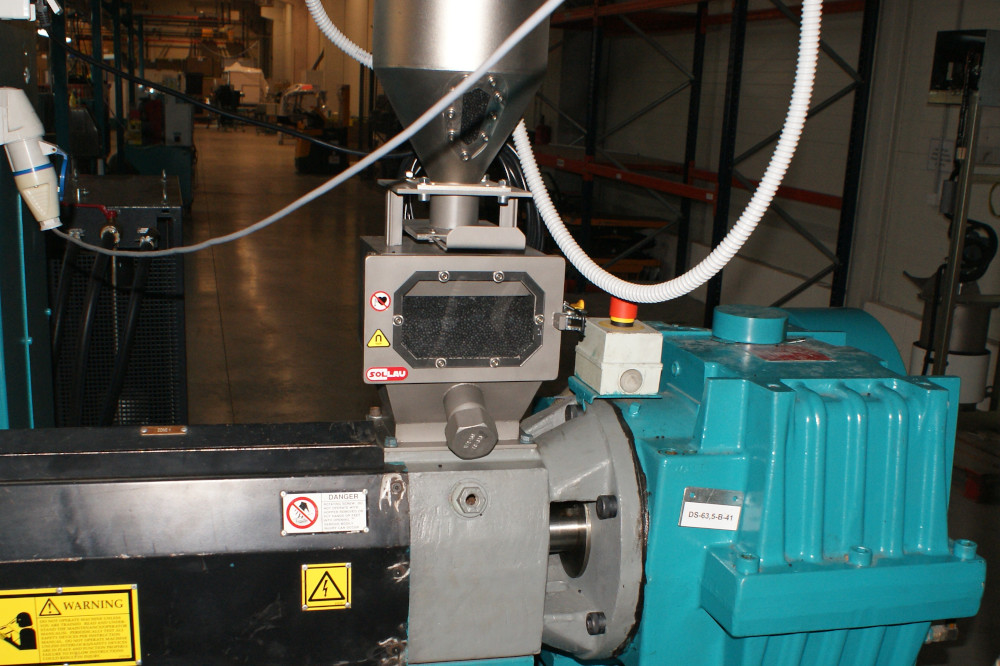

MSS-MC HL

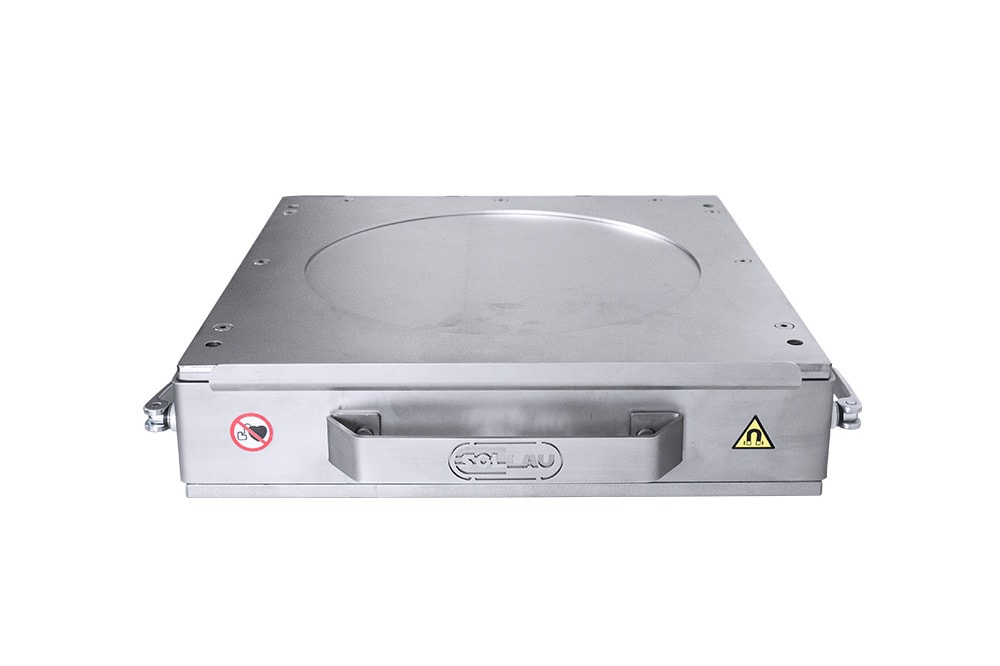

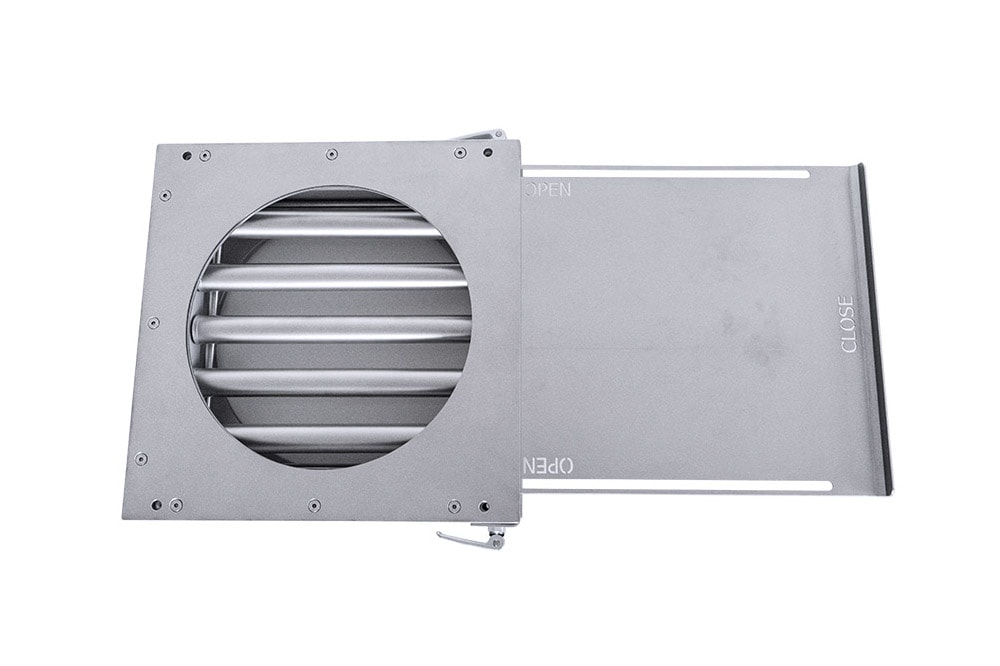

Магнитная решетка в металлическом корпусе MSS-MC HL

  • Двухступенчатая сепарация
  • Низкая конструктивная высота
  • Массивное исполнение = большая нагрузка на сепаратор
  • Заслонка для прерывания потока материала
  • 12 000 гаусс на сердечнике и 9 000 гаусс на кожухе

Этот специальный магнитный решетчатый сепаратор снабжен исключительно массивным (но в то же время легким) металлическим фланцем, он обладает очень низкой установочной высотой и оснащен заслонкой для ручного прерывания потока материала, поступающего в сепаратор.

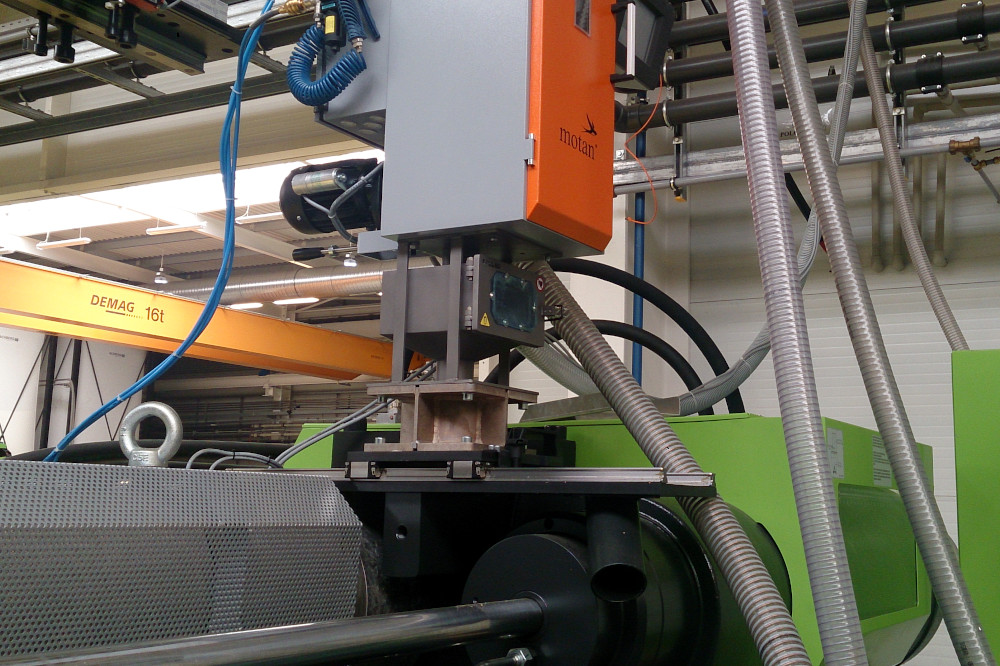

Благодаря всем этим свойствам данный сепаратор предназначен для тех видов производства и производственных линий, где было бы проблематичным или нежелательным централизованное прерывание потока материала, поступающего в сепаратор. Наряду с этим массивность конструкции гарантирует стойкость сепаратора, в т.ч. к очень высоким весовым нагрузкам. Прочие параметры аналогичны MSS-MC IN, т.е. сепаратор снабжен магнитными решетками, установленными в направлении открывания входных дверец, причем во время чистки решетки извлекаются из сепаратора, их можно легко и быстро вычистить. Сепаратор предназначен прежде всего для трубопроводов на производстве пластмасс (располагается перед инжекторами, экструдерами и т.п.).

ПродуктVnitřní průměr (mm)Карта данных (EN)
MSS-MC HL 100/3 N 100 показать PDF
MSS-MC HL 150/5 N 150 показать PDF
MSS-MC HL 200/7 N 200 показать PDF
MSS-MC HL 250/9 N 250 показать PDF
MSS-MC HL 300/9 N 300 показать PDF

Мы производим магнитные сепараторы с тремя степенями магнитной индукции


Степень 1
(стандарт)
Степень 2
(самая высокая сила отрыва)
Степень 3
(самая высокая магнитная индукция)
Индукция на поверхности магнита 17 000 G 16 100 G 18 700 G
Индукция на поверхности защитной оболочки магнита 10 700 G 10 600 G 12 200 G
Cила отрыва (определена на поверхности магнита) 107 N 176 N 149 N
Cила отрыва (определена на поверхности защитной оболочки магнита) 74 N 140 N 101 N

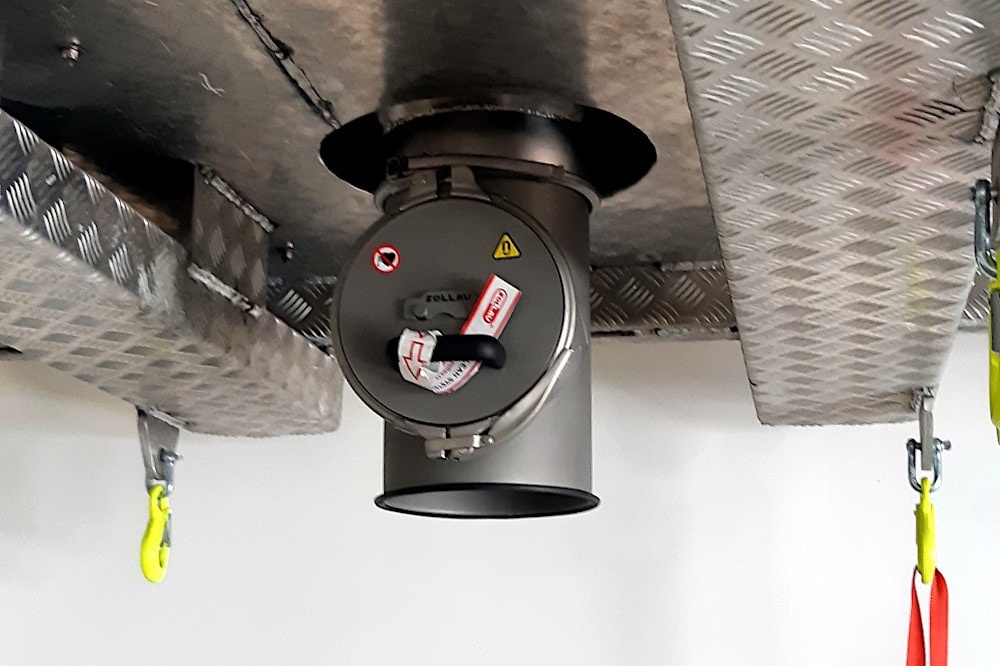

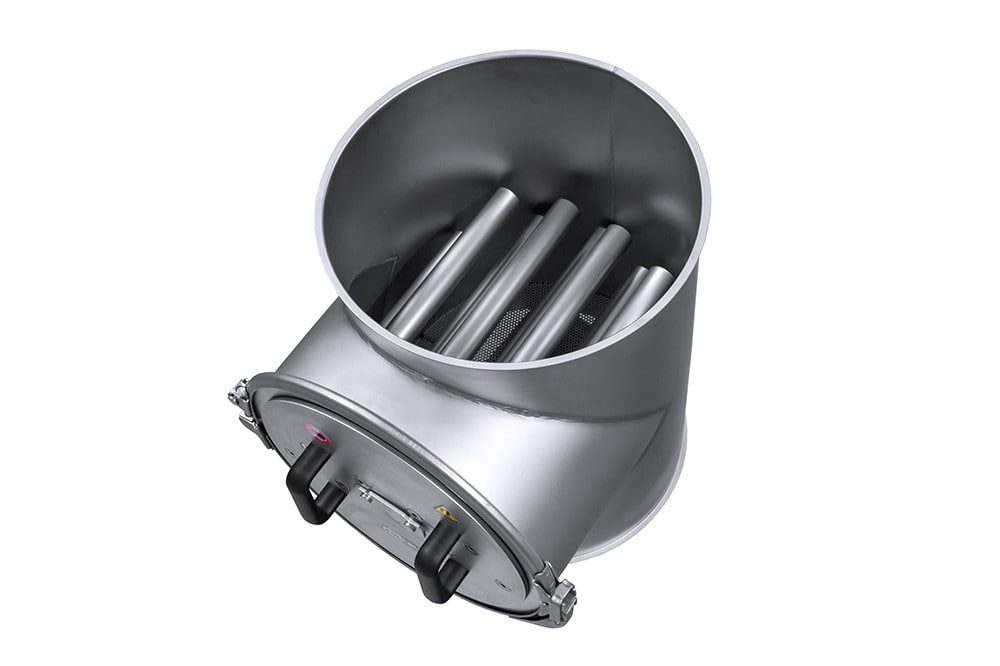

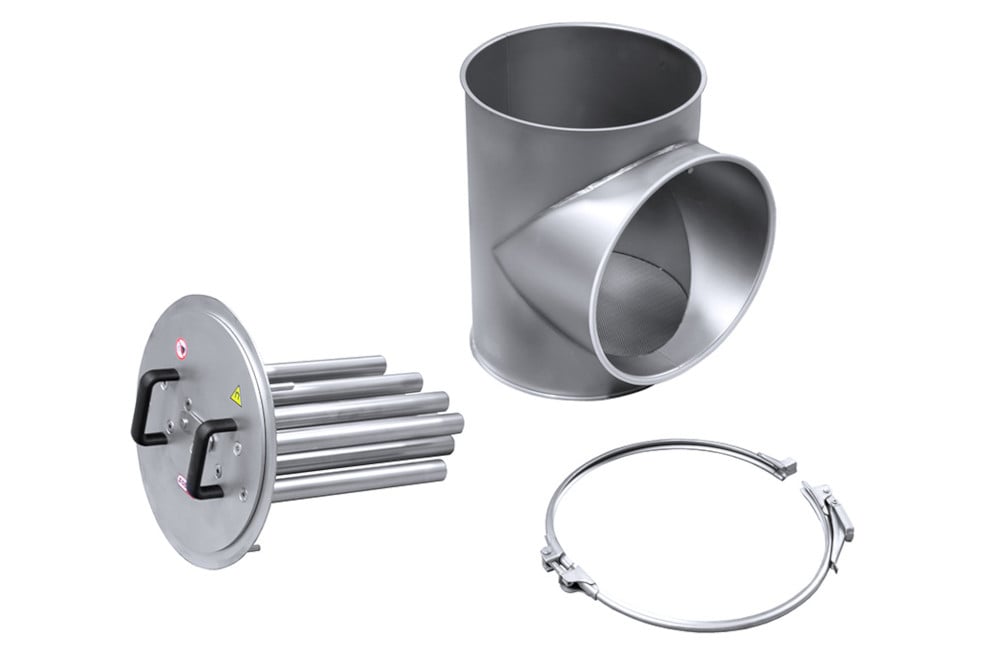

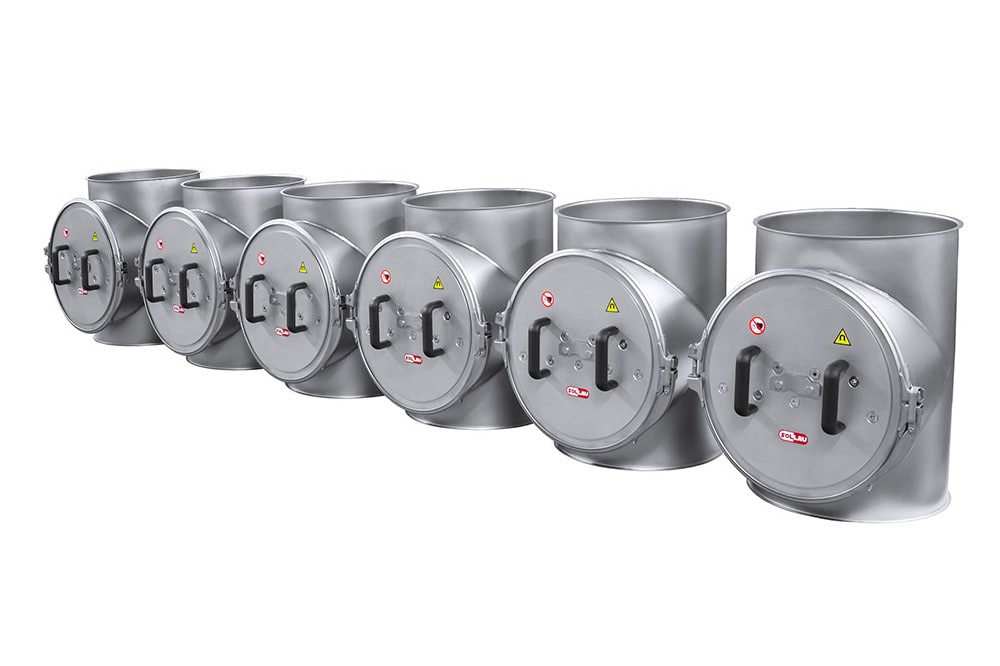

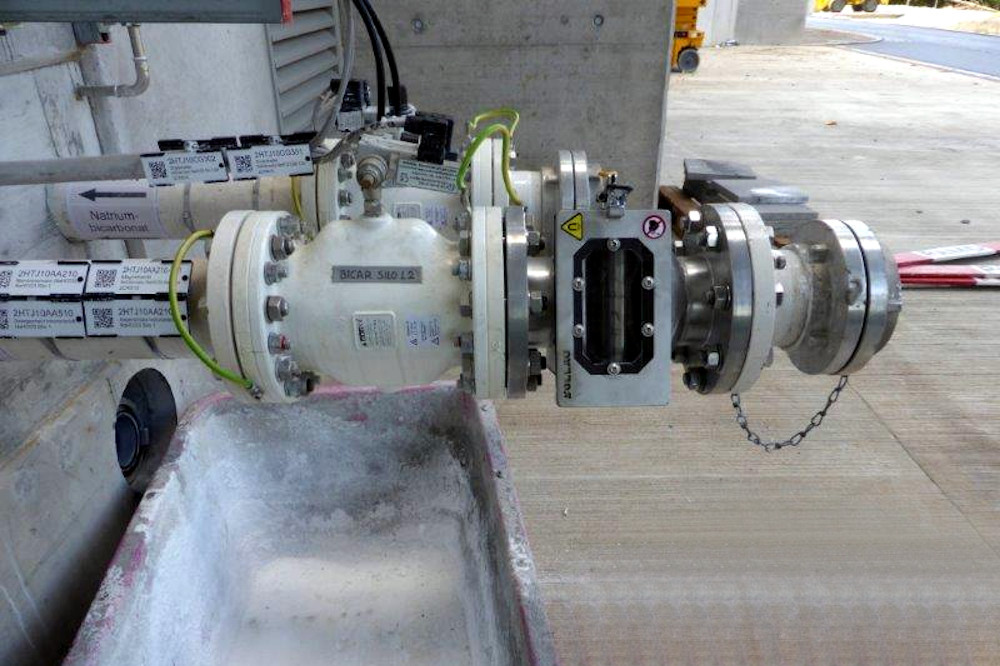

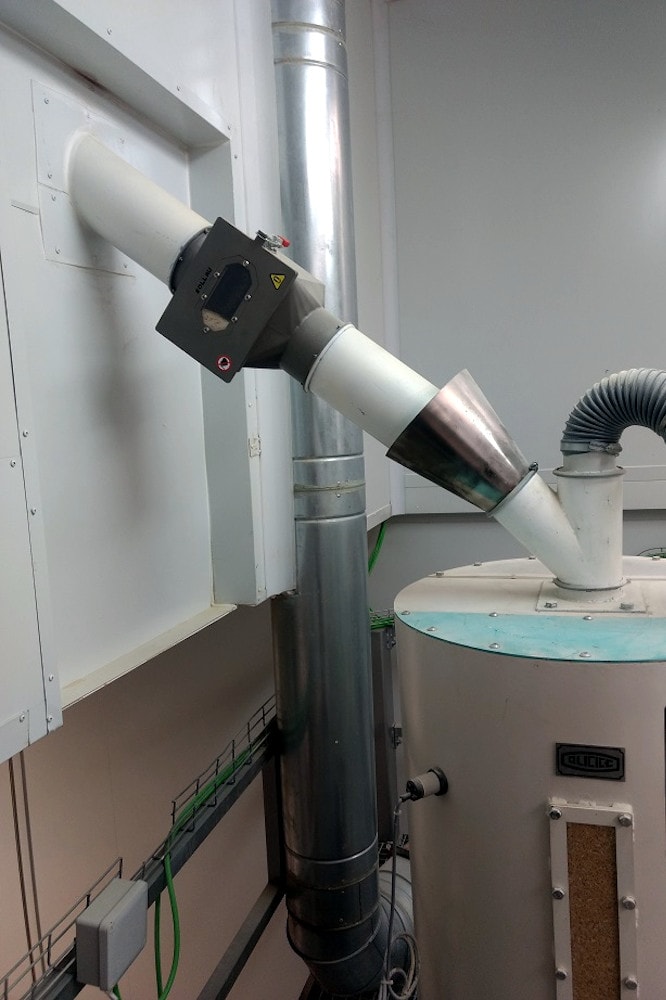

MSS-MC COMPACT

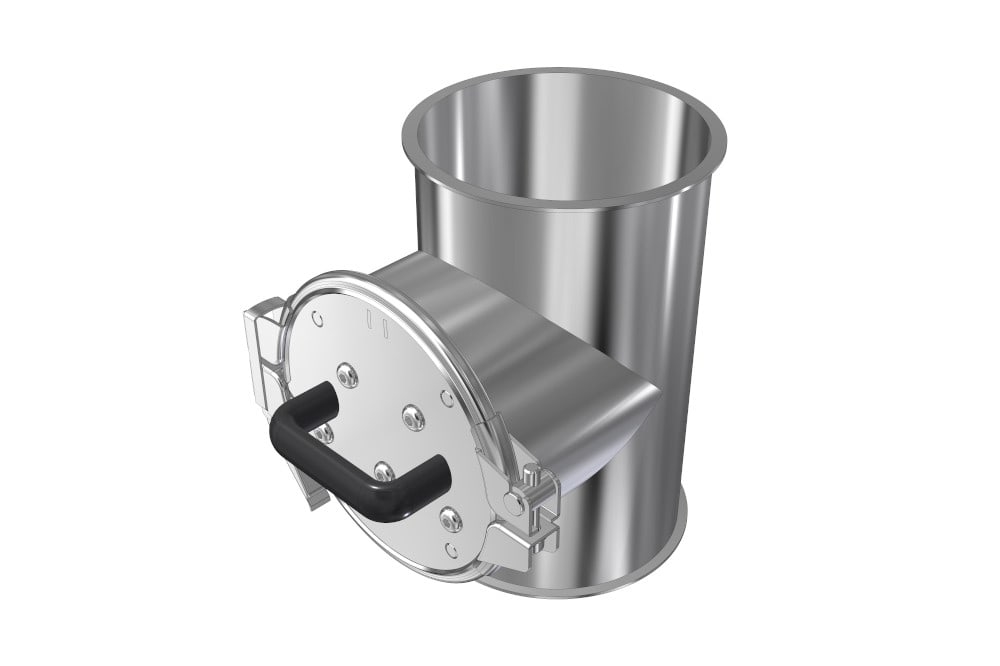

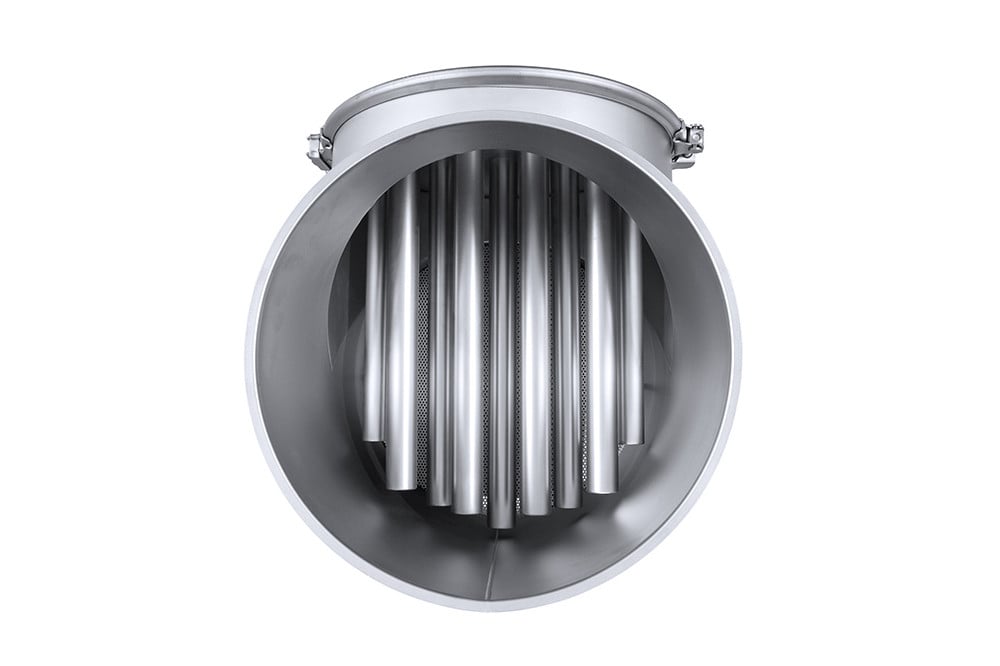

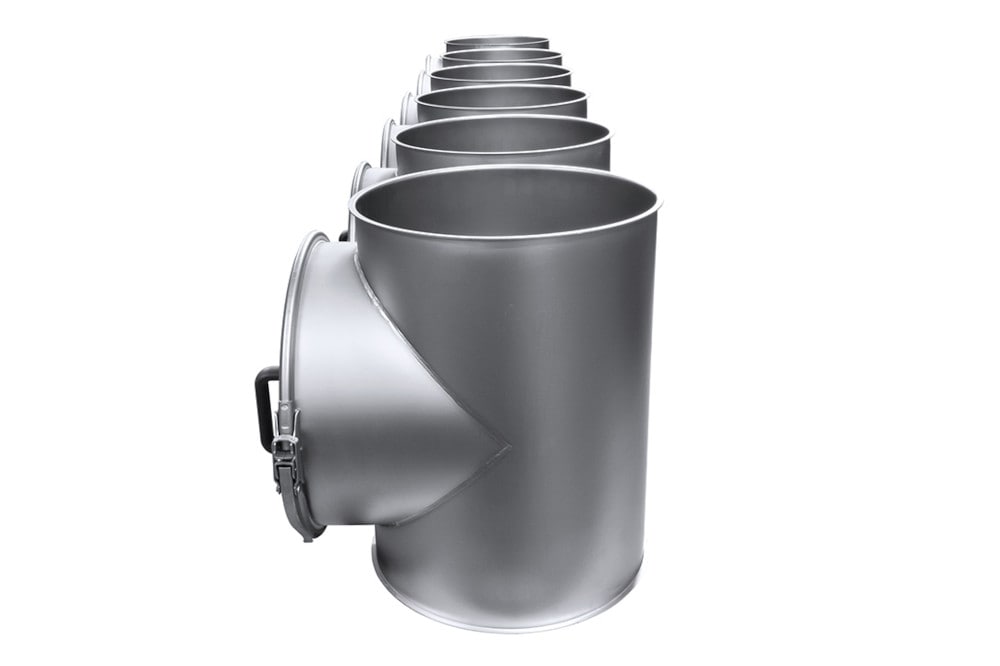

Магнитная решетка в металлическом корпусе MSS-MC COMPACT<

  • Двухступенчатая сепарация
  • Подключение JACOB
  • Низкие первоначальные затраты
  • 13 500 гаусс на кожухе

Речь идет об экономичном, но при этом в полной мере функциональном варианте магнитного решетчатого сепаратора для использования в трубопроводных системах JACOB. Сепаратор с обеих сторон заканчивается фланцами JACOB (диаметром от 50 до 300 мм), по сравнению с обычными решетчатыми сепараторами он дешевле, легче и обладает низкой установочной высотой. Более того, круглый корпус сепаратора обеспечивает плавное протекание материала через него (материал не прилипает к стенкам и не скапливается внутри сепаратора).

Сепаратор снабжен магнитными решетками, установленными в направлении открывания входных дверец, причем во время чистки решетки извлекаются из сепаратора, их можно легко и быстро вычистить. Благодаря наличию фланцев JACOB на концах данного сепаратора он применяется в различных отраслях (его можно использовать, например, за вакуум-насосом и пылеуловителем).

ПродуктВнутренний диаметр (мм)Карта данных (EN)
MSS-MC COMPACT 100/3 N 99 показать PDF
MSS-MC COMPACT 150/5 N 149 показать PDF
MSS-MC COMPACT 200/7 N 199 показать PDF
MSS-MC COMPACT 250/9 N 249 показать PDF
MSS-MC COMPACT 300/9 N 299 показать PDF


В каких отраслях промышленности находит применение магнитный сепаратор?

Магнитные решетки сепараторов с корпусной конструкцией находят свое применение прежде всего в области утилизации и переработки отходов, в пищевой и фармацевтической промышленности, в деревообрабатывающей промышленности, на производстве пластмасс, при добыче и переработке полезных ископаемых, при производстве промышленной керамики и стекла и т. п.
