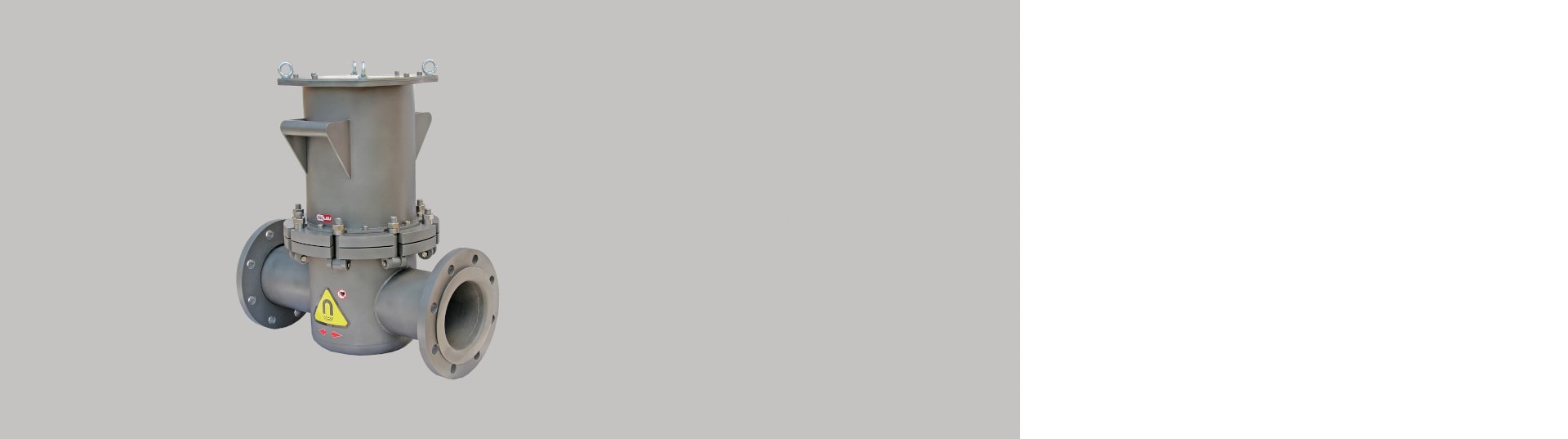

Проточный магнитный сепаратор для удаления черного осадка (black powder) MSP-BP
Магнитный сепаратор MSP-BP используется для удаления мелких ферромагнитных частиц (главным образом сульфида и оксида железа, т. наз. черного осадка) из трубопроводных систем для транспортировки нефтяных или газовых продуктов.
Преимущества использования сепаратора MSP-BP
- Защита дорогостоящего производственного оборудования (насосы, измерительные устройства, заслонки, клапаны)
- Снижение износа транспортного трубопровода черным осадком
- Значительное повышение качества нефтяного, газового или химического продукта
- Снижение затрат на фильтрацию (= по сравнению с одноразовыми фильтрами эксплуатационная стоимость магнитного сепаратора нулевая)
- Уменьшение количества циклов очистки (= снижение расходов на обслуживание)
Конструкция напорного сепаратора MSP-BP
Основой этого магнитного решетчатого сепаратора с ручной очисткой является система магнитных трубок в корпусе из нержавеющей стали. Благодаря тщательно разработанному проточному лабиринту и очень сильным постоянным магнитам он способен улавливать мельчайшие металлические примеси, обеспечивая очень высокую степень сепарации. В ходе сепарации захваченные магнитные частицы удерживаются на задних частях труб из нержавеющей стали с магнитными сердечниками. Поэтому они не блокируют поток очищаемого материала и вместе с тем защищены от нежелательного смыва протекающей очищаемой массой.
Основные преимущества сепаратора MSP-BP
К традиционным методам, используемым для улавливания черного осадка, относится применение циклонов, одноразовых бумажных, стекловолоконных или полимерных фильтров. По сравнению с этими технологиями магнитный сепаратор MSP-BP.
- значительно более эффективен — сверхсильные неодимовые магниты улавливают даже частицы размером 1 микрон, которые циклоны или обычные одноразовые фильтры улавливать не могут
- имеет гораздо более высокую пропускную способность — обычные одноразовые фильтры очень быстро засоряются
- сокращает простои, связанные с длительной заменой одноразовых фильтров
- показывает быструю окупаемость (в то время как затраты на одноразовые фильтры не возвращаются никогда)
- наряду с магнитными примесями улавливает и немагнитные (такие как асфальтены, парафин, гликоли), поскольку во время транспортировки по трубопроводу оба типа примесей объединяются в более крупные агрегаты (соотношение уловленных примесей обычно составляет 25:75, то есть большая часть примесей, захваченных магнитным сепаратором, как ни странно, немагнитная!)
Чёрный порошок — собирательный термин для мелких ферромагнитных частиц — прежде всего сульфида и оксида железа — образующихся в результате коррозии и истирания в трубопроводных системах для транспортировки нефтепродуктов и газа. Его присутствие вызывает износ насосов, измерительных приборов, заслонок и клапанов, снижает качество транспортируемых продуктов и увеличивает расходы на фильтрацию и техническое обслуживание.
Основу сепаратора MSP-BP составляет система магнитных стержней в корпусе из нержавеющей стали. Продуманный проточный лабиринт обеспечивает максимальный контакт среды со стержнями, благодаря чему улавливаются даже мельчайшие ферромагнитные загрязнения — от 1 микрона. Захваченные частицы удерживаются на тыльных сторонах стержней из нержавеющей стали, не блокируют поток и защищены от сноса потоком среды. Сепаратор оснащён неодимовыми магнитами с индукцией до 18 700 Гс.
Неодимовые магниты улавливают частицы от 1 микрона, которые не способны задержать ни циклоны, ни обычные одноразовые фильтры. Ёмкость сепаратора MSP-BP к тому же значительно выше — стандартные одноразовые фильтры засоряются очень быстро, тогда как MSP-BP можно многократно очищать без необходимости замены. Это устраняет простои, связанные со сменой фильтров, и расходы на их приобретение и экологическую утилизацию. Окупаемость инвестиций в MSP-BP поэтому значительно выше.
Да. При прохождении через трубопроводные системы магнитные и немагнитные загрязнители (асфальтены, парафин, гликоль) слипаются между собой, образуя более крупные агломераты. Благодаря этому сепаратор MSP-BP улавливает оба типа загрязнителей одновременно. Соотношение уловленных загрязнителей может достигать 25 : 75 — то есть большинство удержанных веществ, как ни удивительно, немагнитны.
Сепаратор MSP-BP используется при погрузке и разгрузке нефтепродуктов в портовых терминалах, на входах сырья на заводы по производству СУГ, в нефтеперерабатывающих заводах, на морских буровых платформах, у производителей газа, в аэропортах, на химических заводах и электростанциях, а также на контрольно-измерительных пунктах магистральных газо- и нефтепроводов.
Сепаратор MSP-BP рассчитан на ручную очистку. После прекращения потока корпус сепаратора снимается, магнитные сердечники перемещаются в верхнее положение, и захваченные ферромагнитные загрязнения самостоятельно осыпаются с поверхности стержней из нержавеющей стали. При необходимости стержни можно дополнительно ополоснуть. Сепаратор изготавливается на заказ с учётом конкретных условий трубопроводной системы.
Сепаратор MSP-BP изготавливается в соответствии с разрешением на сварку сосудов давления по PED 2014/68/EU, с сертификатом по EN-ISO 3834-2, EN 1090-2, EN 13480-1–5 и EN 13445-1–5. Мы бесплатно проводим испытания вашего материала на сепараторе в течение трёх дней — убедитесь, что оборудование отвечает вашим требованиям, ещё до принятия решения о покупке.
В каких отраслях промышленности находит применение проточный магнитный сепаратор MSP-BP?
Магнитный сепаратор MSP-BP используется в основном для снижения содержания нежелательных примесей (черный осадок, частицы износа транспортных систем и т. д.) при погрузке и разгрузке нефтепродуктов в портовых терминалах, на входе сырья на заводах по производству СУГ, на нефтеперерабатывающих заводах и морских добывающих платформах, у производителей газа, в аэропортах, на химических заводах и электростанциях, в контрольно-измерительных точках магистральных трубопроводов для транспортировки газа и нефтепродуктов и т. д.
