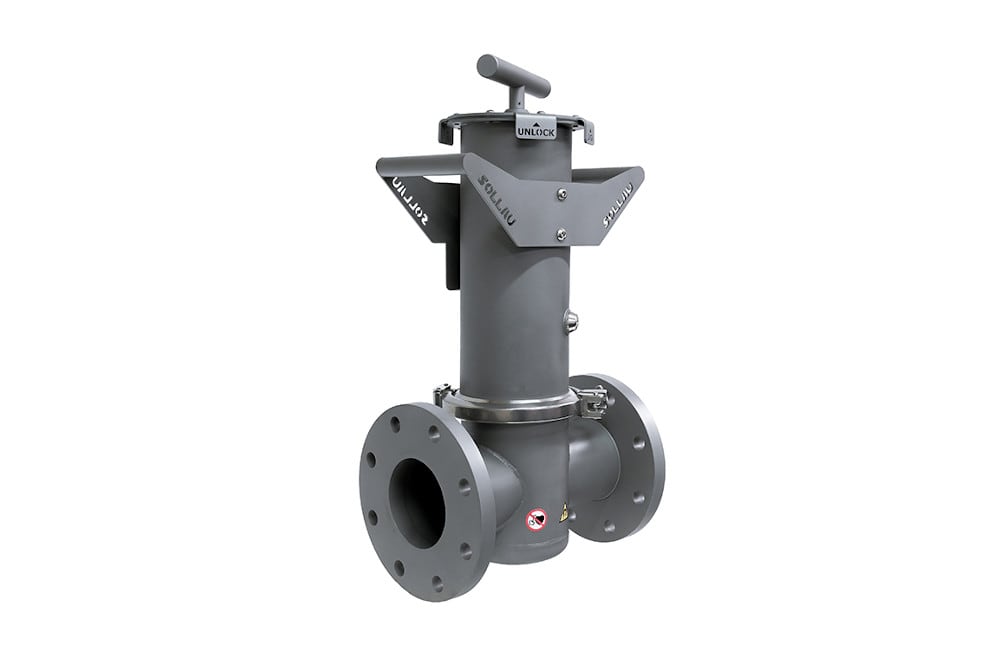

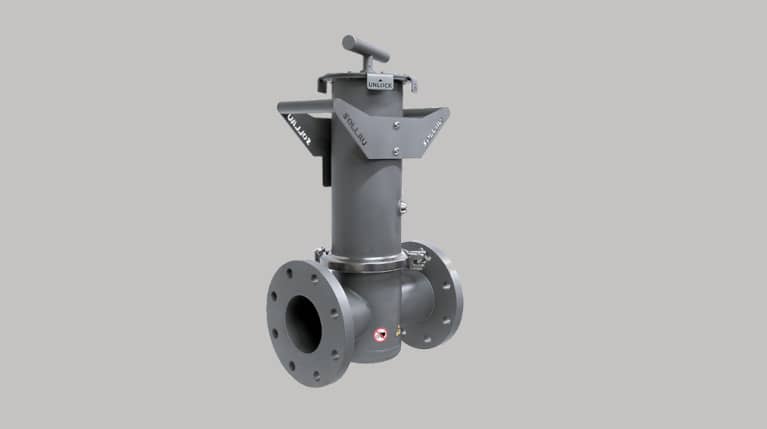

Сепаратор магнитный трубопровода MSP-MC

Obecný princip fungování magnetického separátoru do potrubí MSP-MC

Магнитный сепаратор MPS-MC для трубопроводной системы предназначен прежде всего для отделения ферромагнитных частиц, находящихся в потоке текущего или легко проницаемого материала.

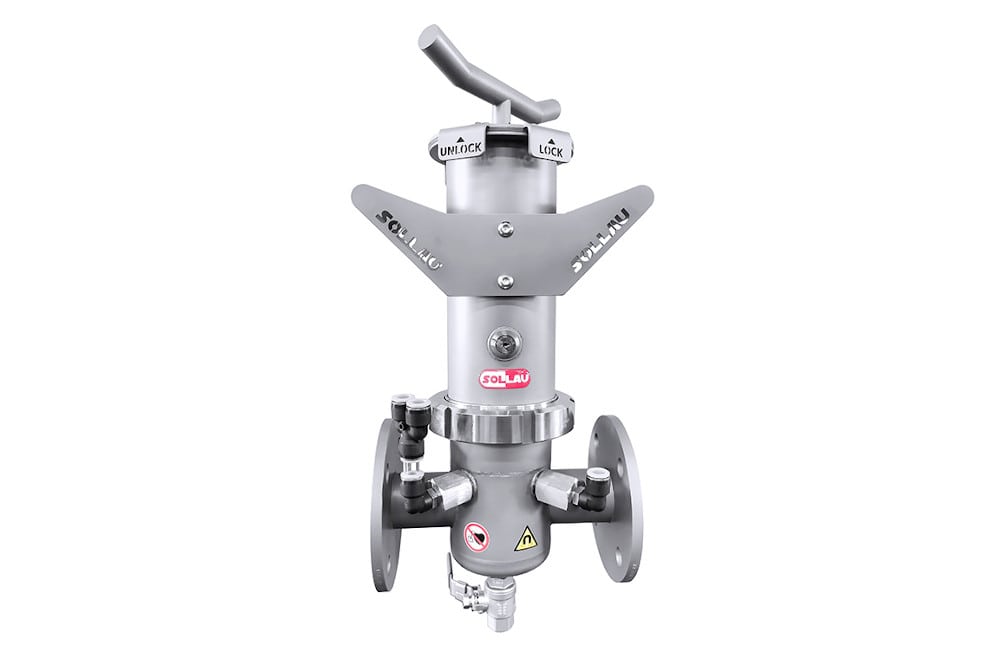

Конструкция проточного сепаратора

Основой этого магнитного решетчатого сепаратора является система магнитных трубок из нержавеющей стали. Таким образом созданное магнитное сито находится в очень интенсивном контакте с потоком материала и благодаря очень сильным постоянным магнитам оно способно улавливать даже самые маленькие металлические нечистоты, обеспечивая очень высокий уровень сепарирования.

Как работает проточный магнитный сепаратор?

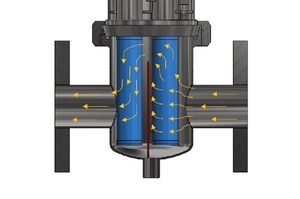

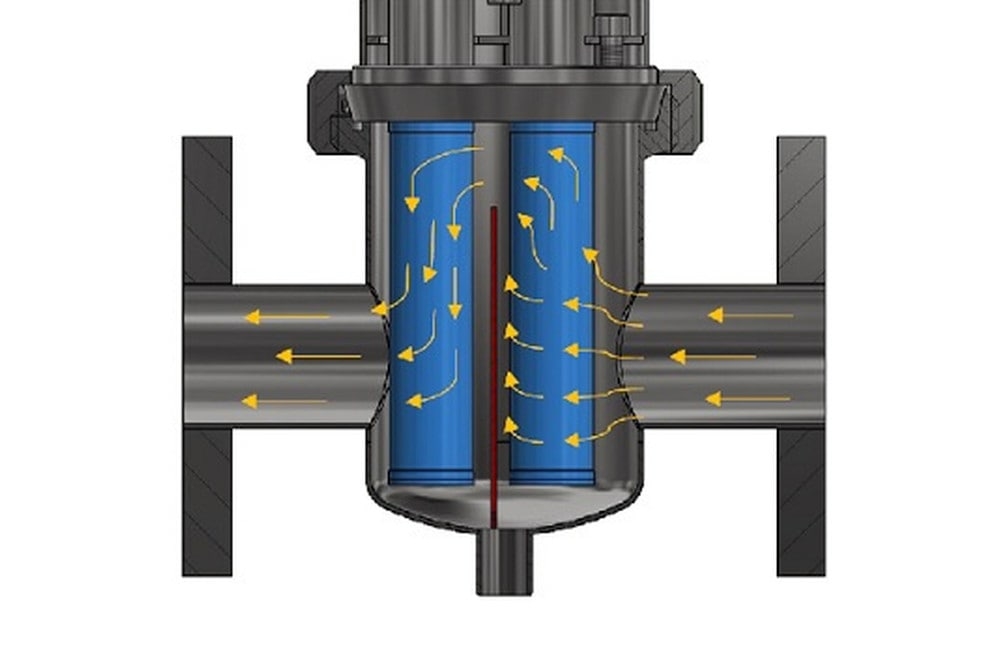

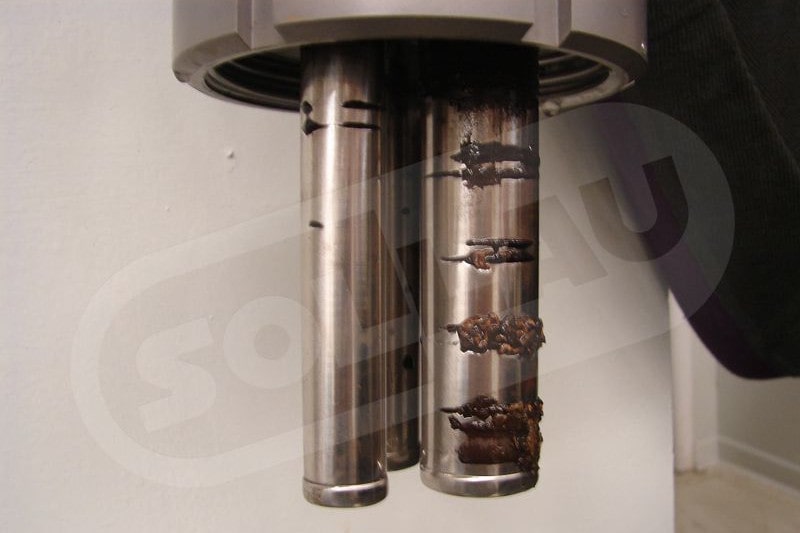

Улавливаемые магнитные частицы держатся на задних частях магнитных трубок, поэтому они, во-первых, не блокируют поток очищаемого материала, а во-вторых защищены от нежелательного смывания текущей очищаемой массой. Для как можно более эффективного отделения магнитных частиц магнитный сепаратор для трубопроводной системы снабжен чрезвычайно сильными неодимовыми NdFeB магнитами.

Как очищается проточный сепаратор?

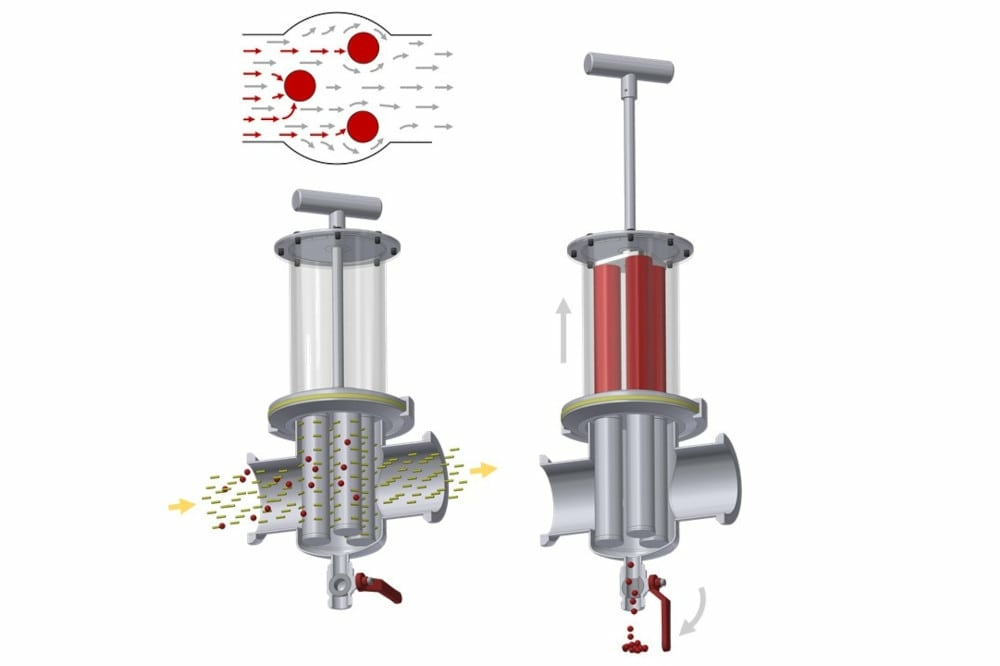

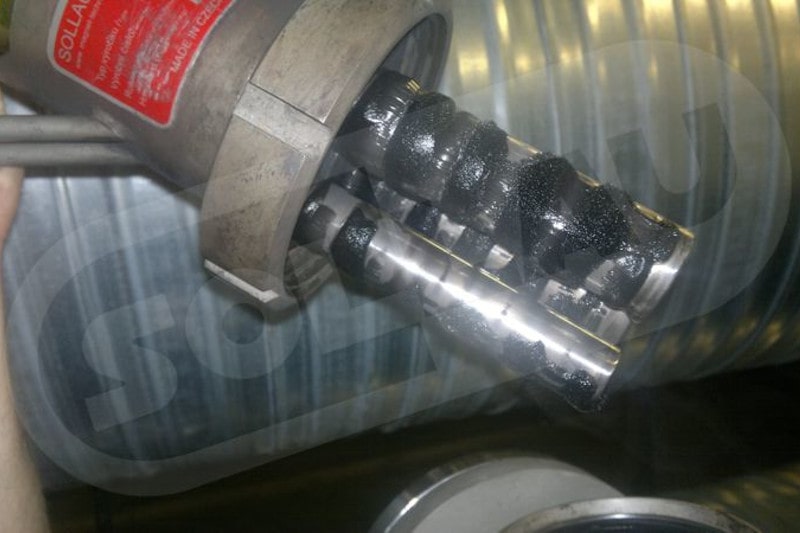

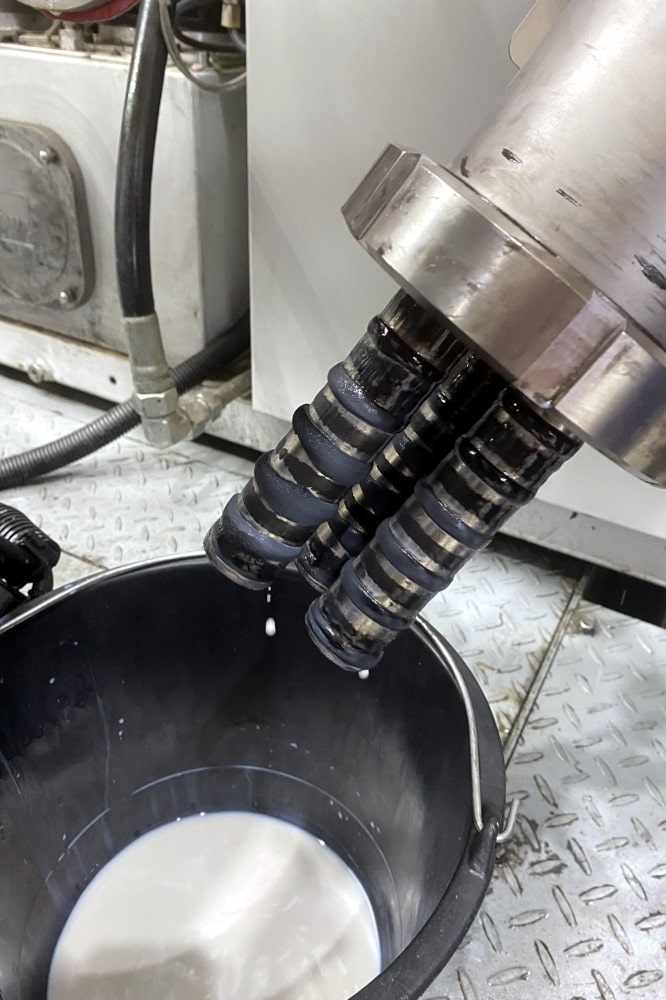

При ручной чистке изымается корпус сепаратора, при помощи рычага управления перемещаются в верхнее положение и улавливаемые ферромагнитные нечистоты произвольно отпадают (при необходимости трубки можно также дополнительно промыть водой). У проточных сепараторов больших размеров или в случае высокой степени загрязнения очищаемой массы металлическим материалом процесс размагничивания производится при помощи пневматической системы (с ручным или автоматическим управлением).

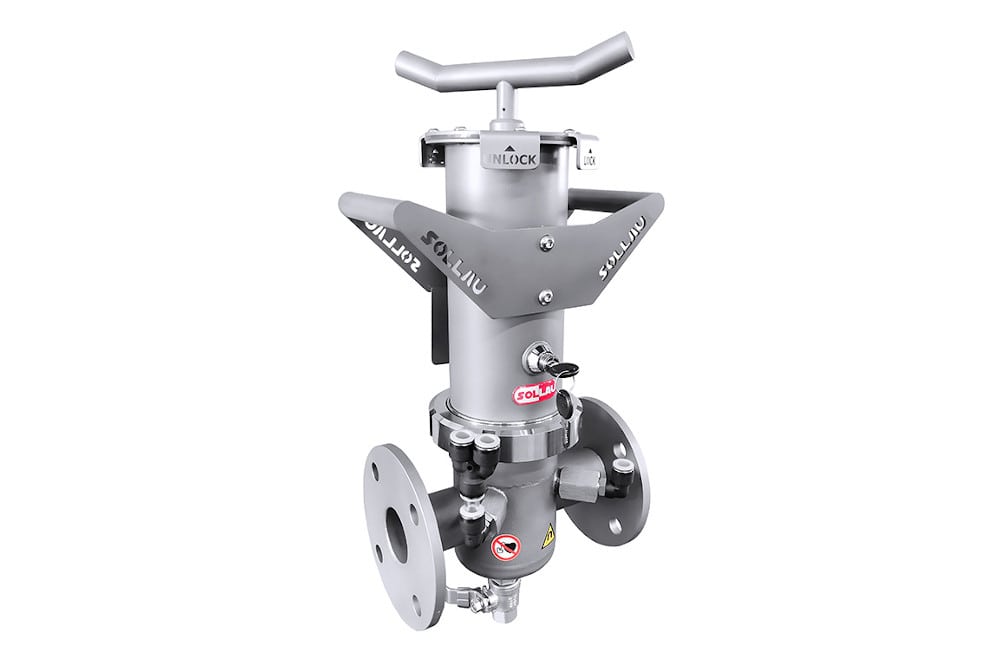

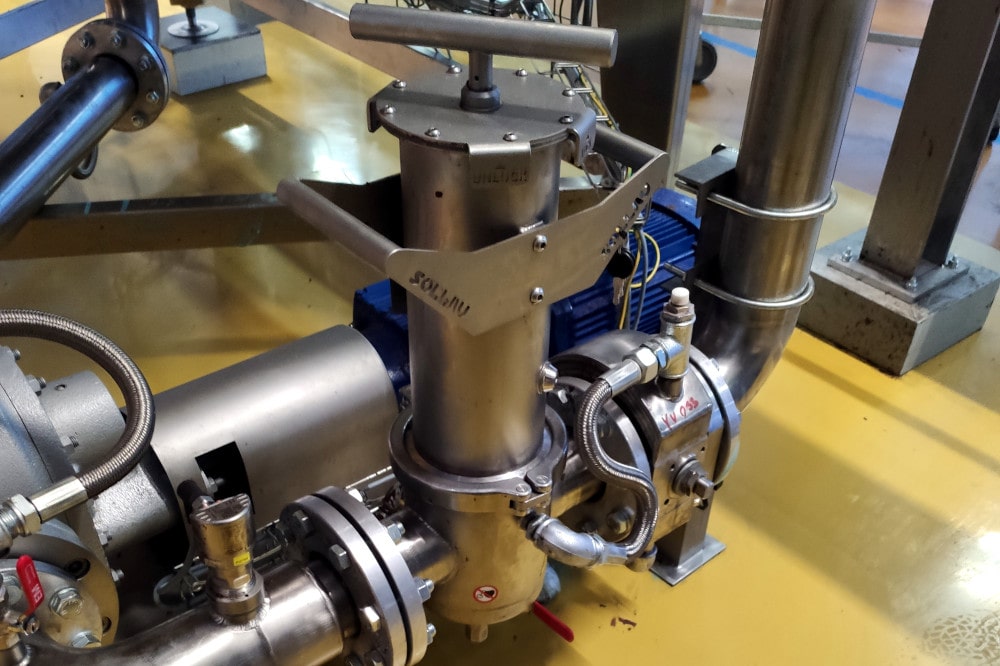

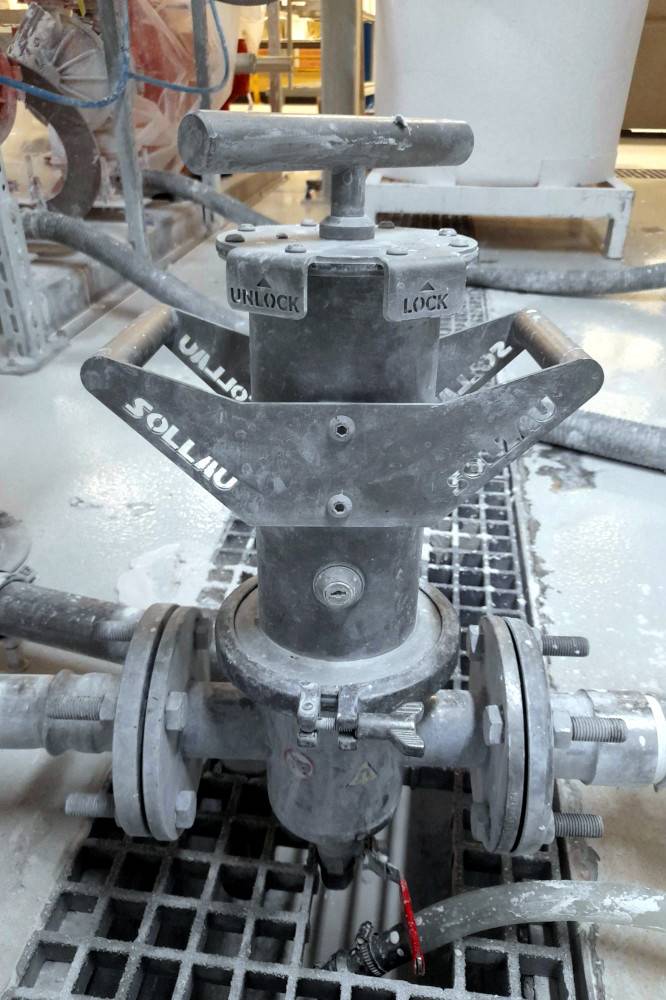

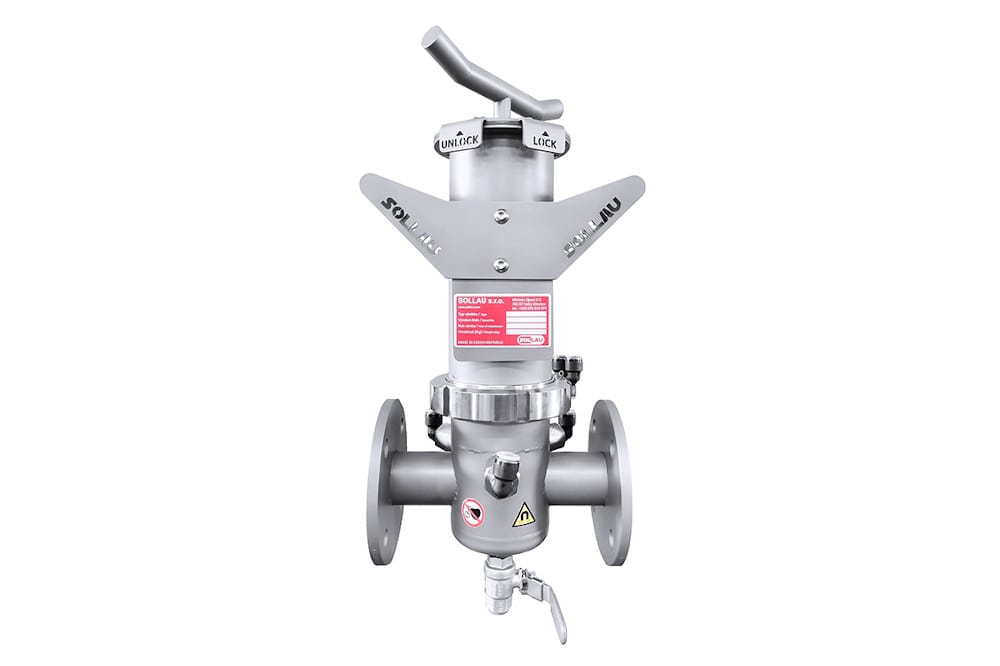

Другие преимущества магнитного сепаратора для трубопроводов MSP-MC

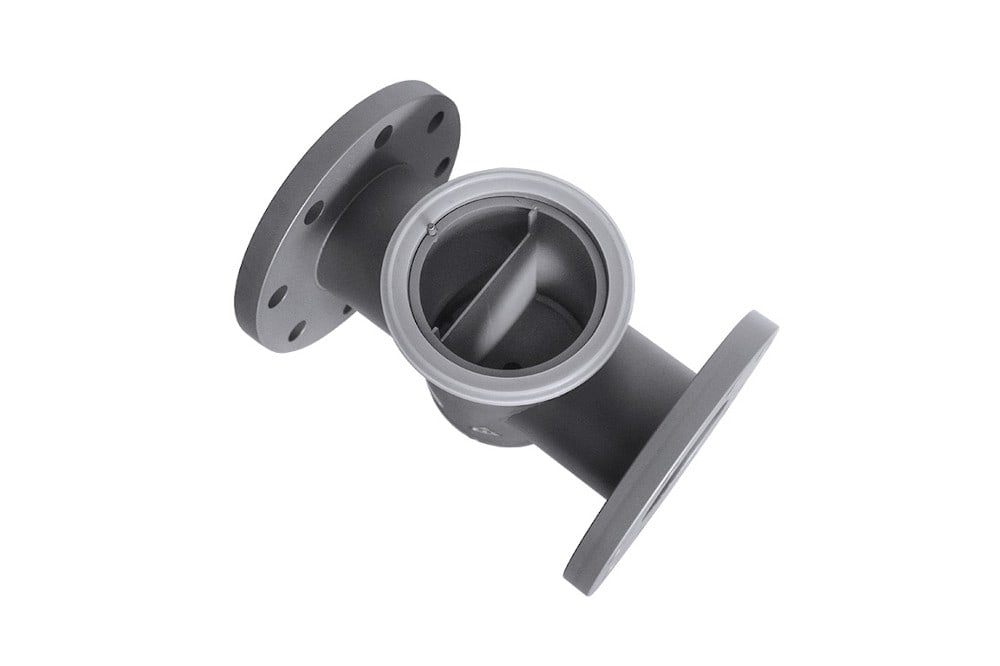

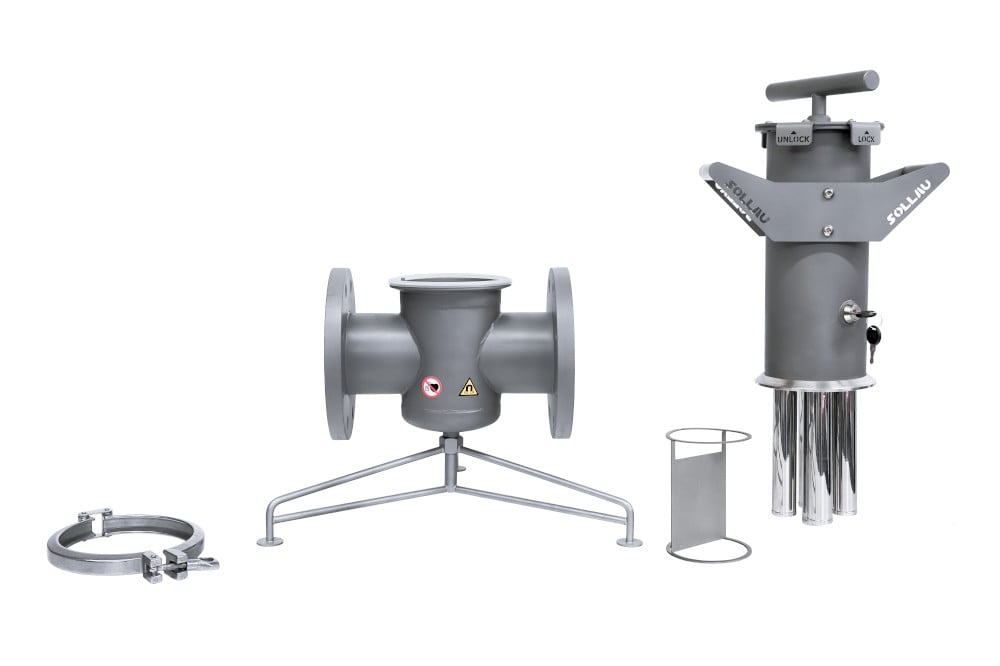

  • Схема корпуса магнитного сепаратораглазок (для проверки потока материала и состояния загрязнения трубки)
  • замок магнитных трубок (предотвращение несанкционированного доступа к сепаратору)
  • камерная система (подвергает очищаемый материал воздействию чрезвычайно сильного магнитного поля на максимальное время. Достигается наилучший уровень магнитной сепарации, так как используется вся длина магнитных трубок)

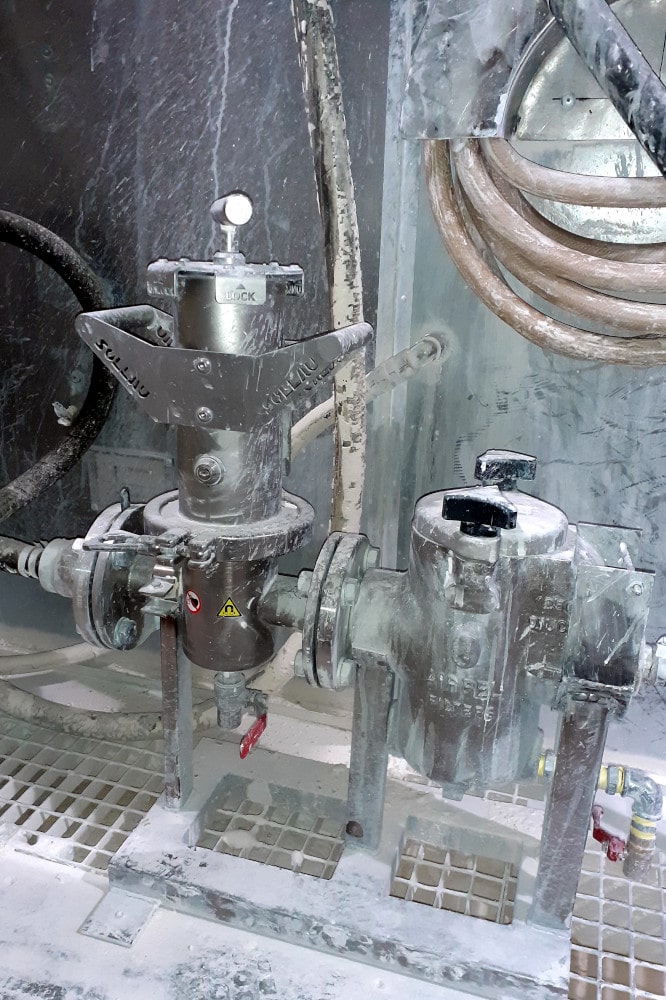

  • фильтр (для удаления немагнитных частиц)



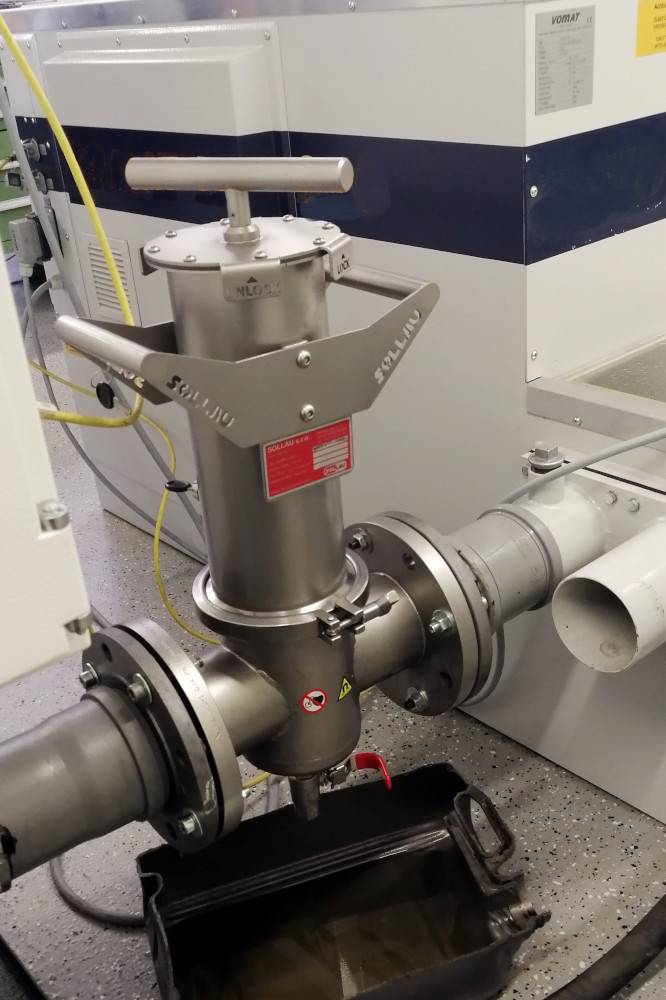

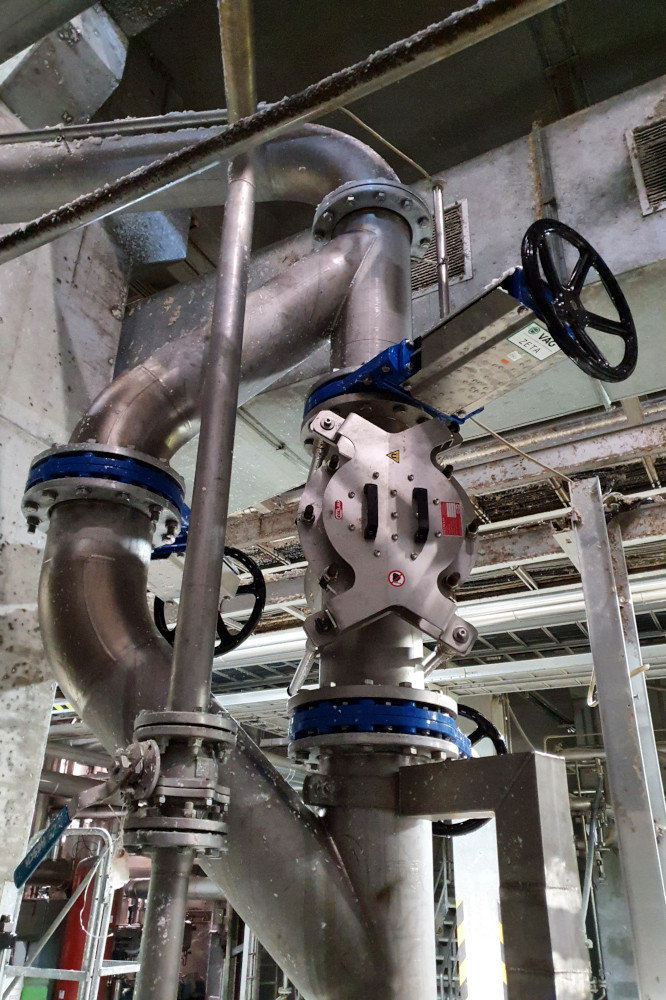

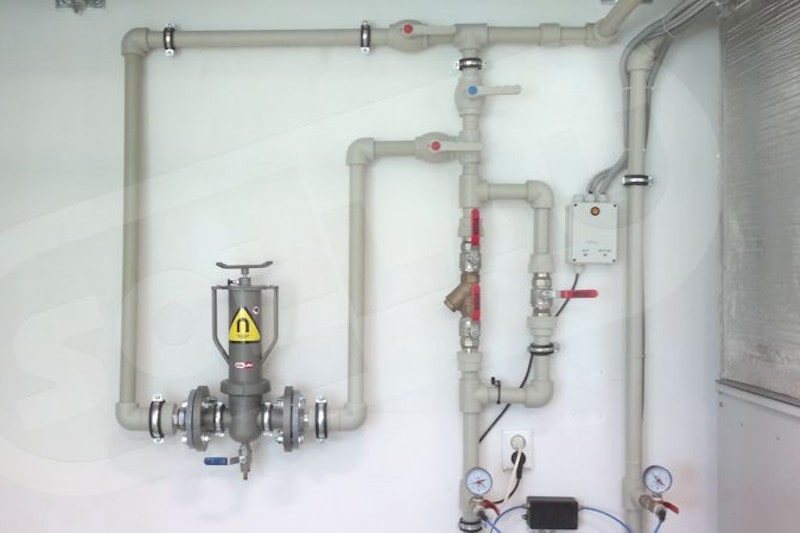

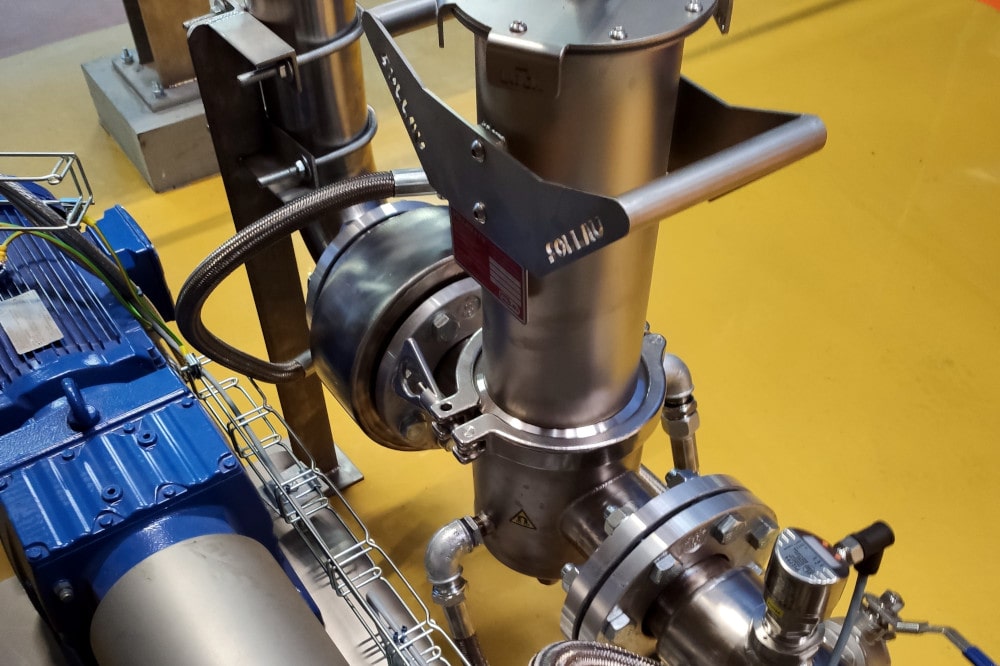

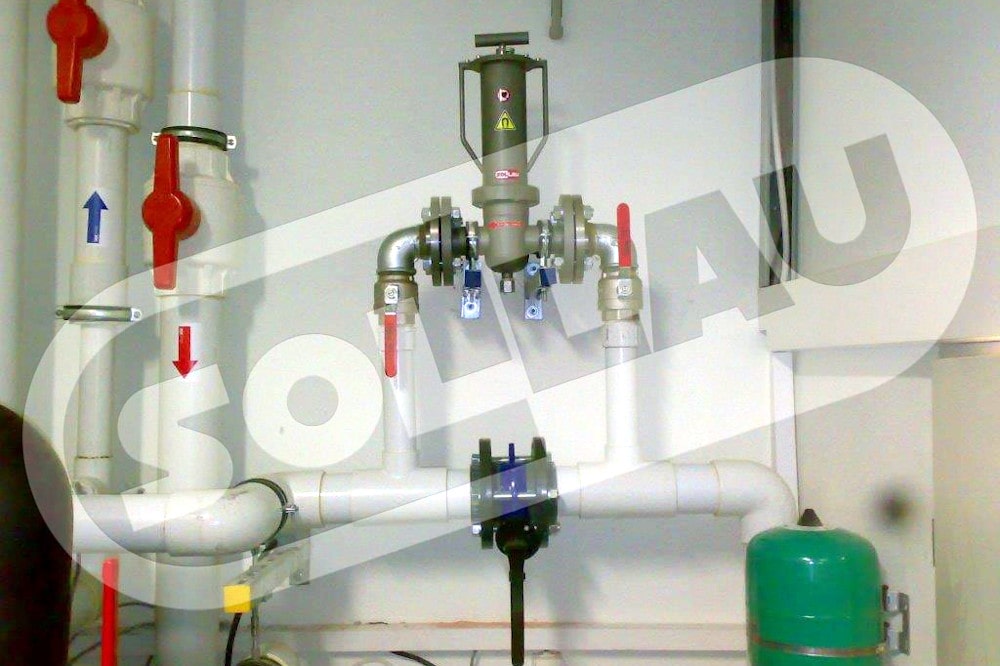

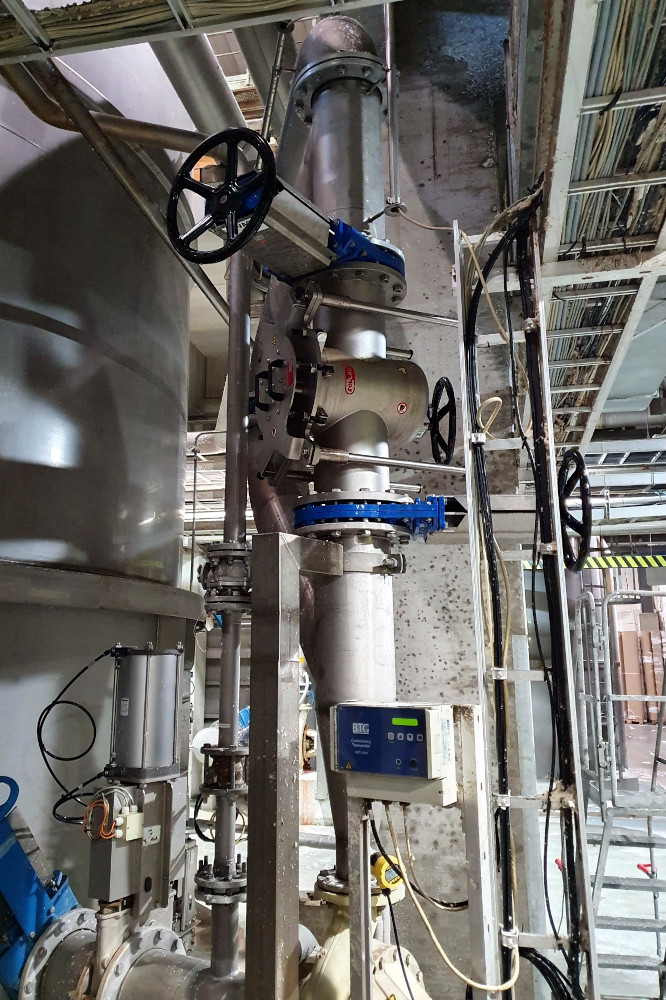

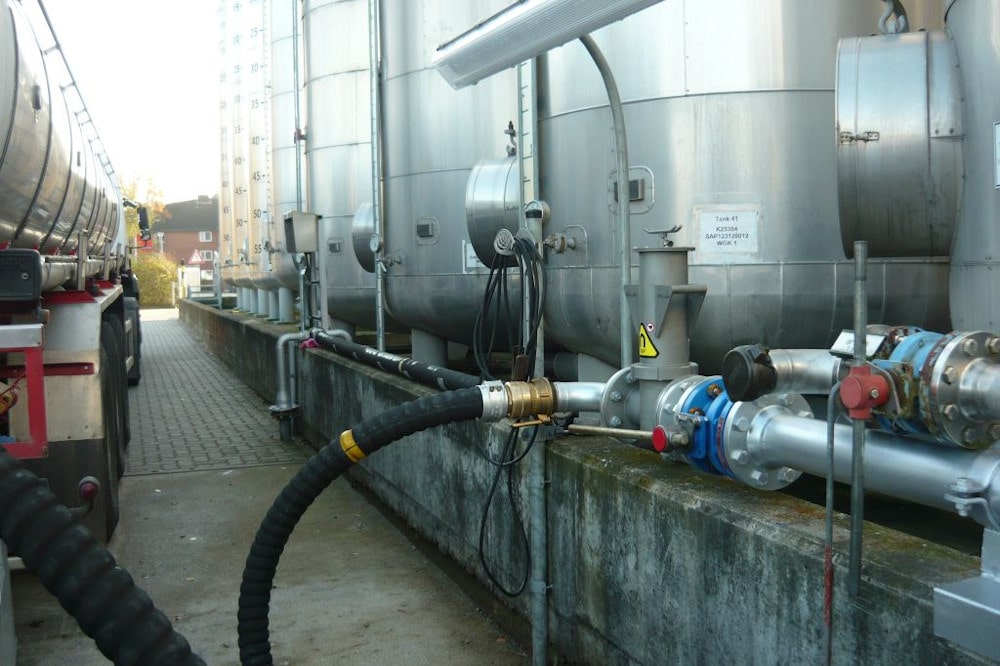

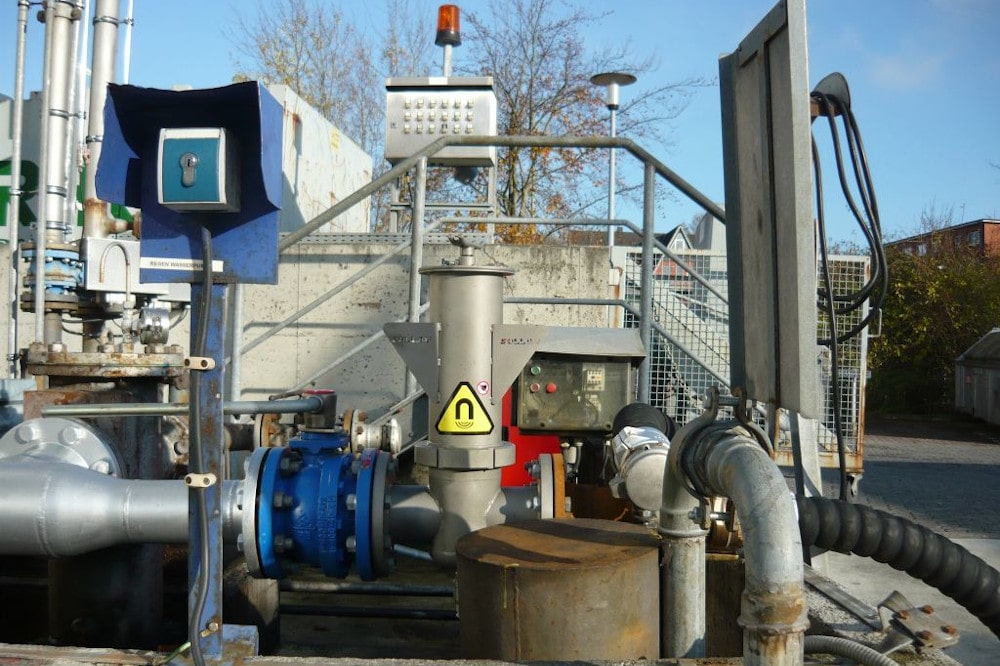

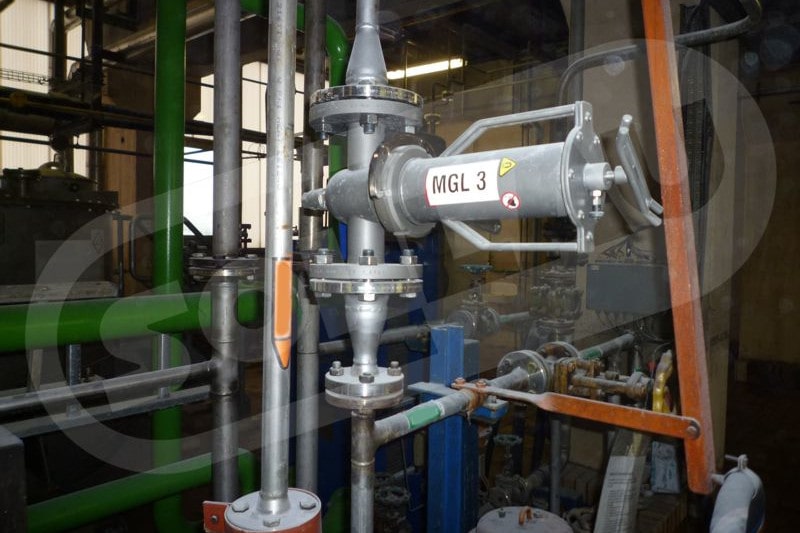

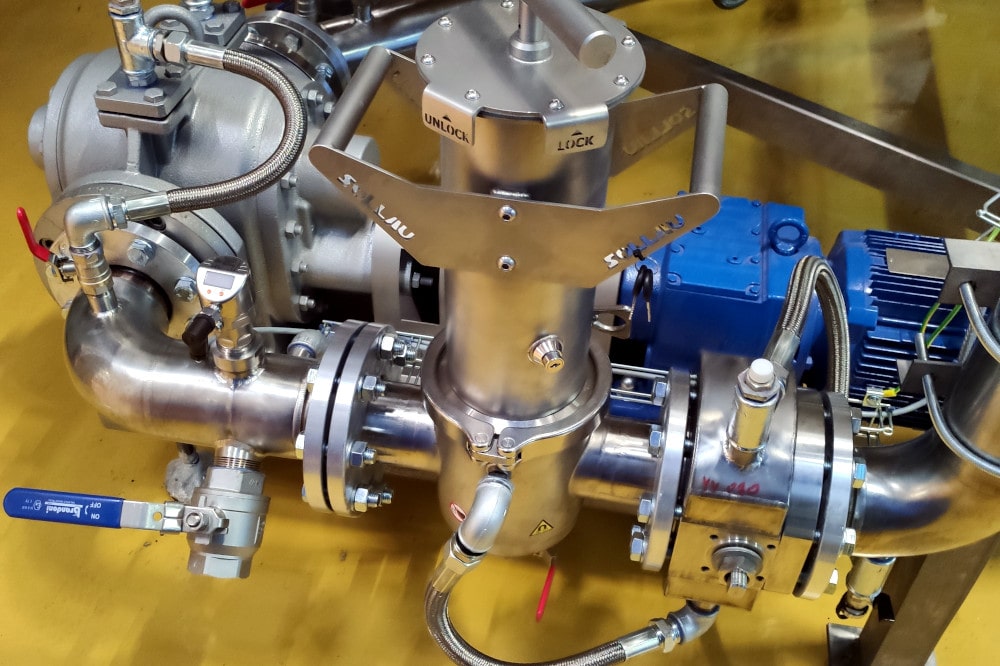

В каких отраслях промышленности находит применение проточный магнитный сепаратор?

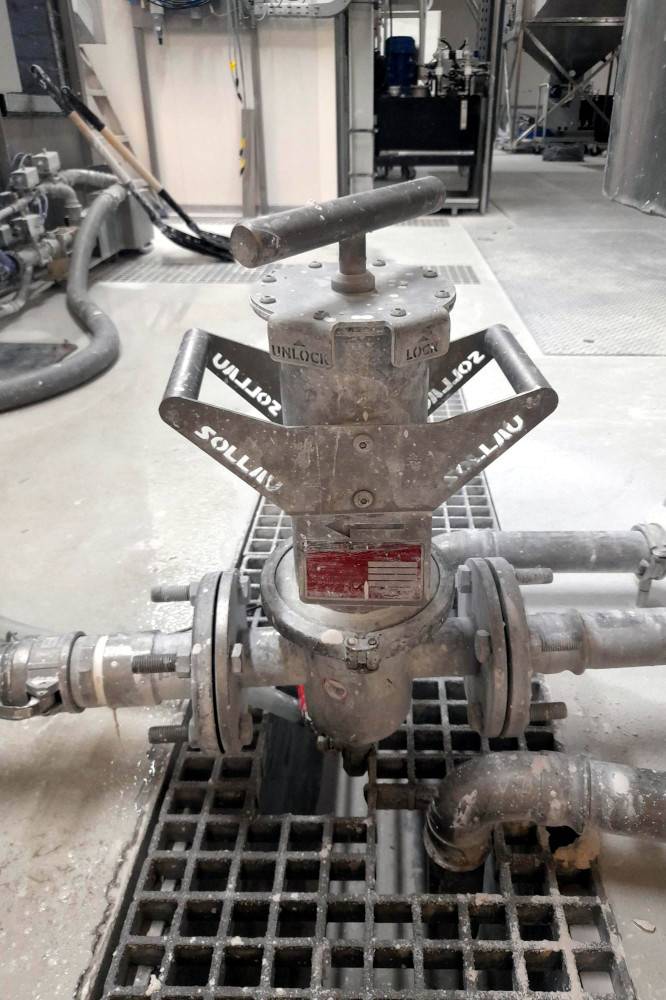

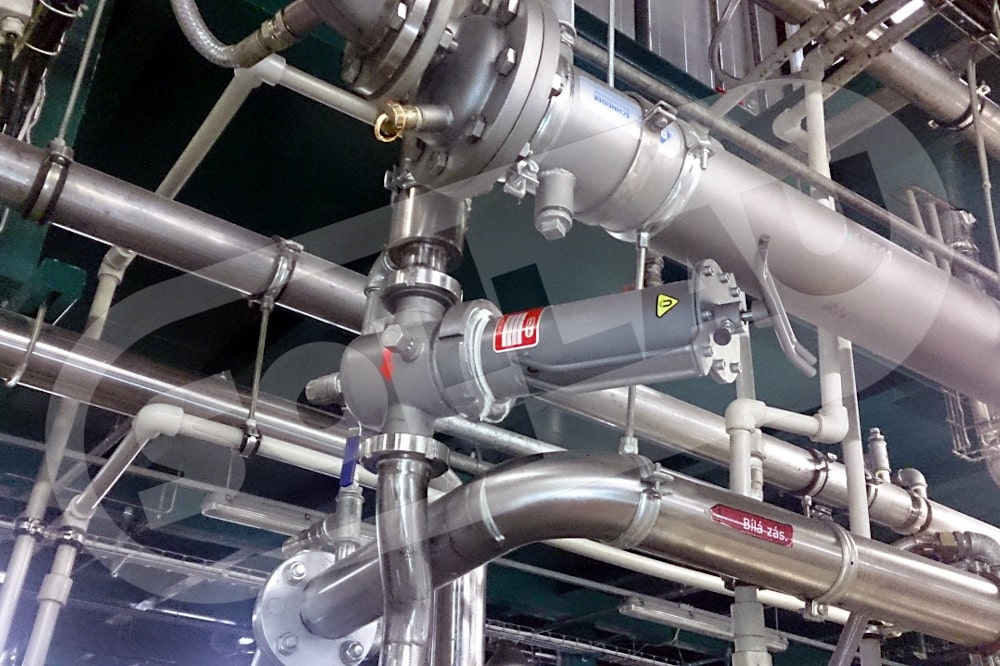

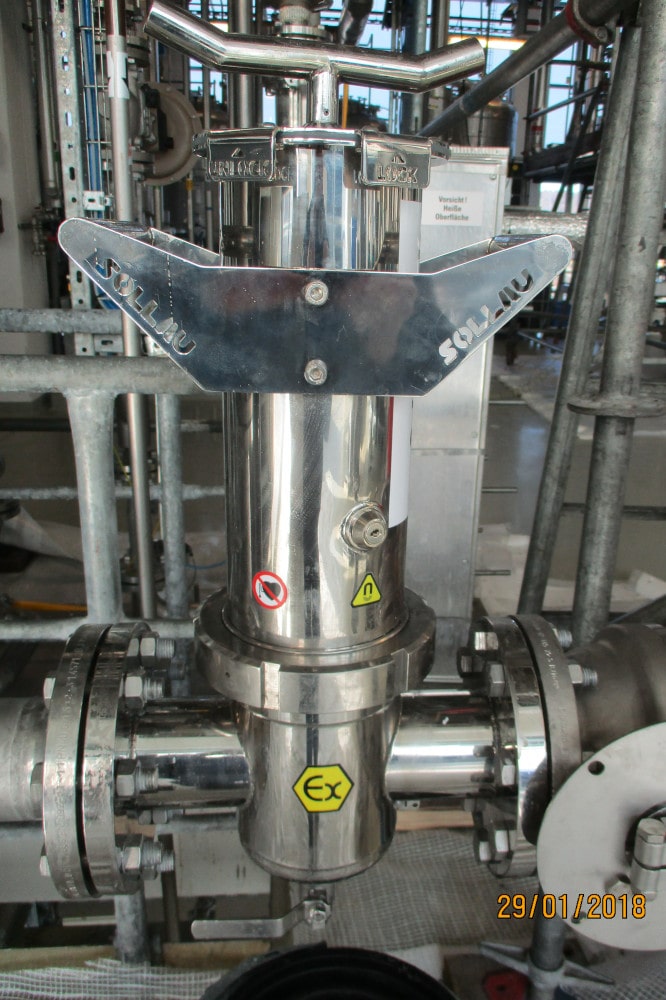

Сепаратор для трубопроводной системы отличается массивной конструкцией из нержавеющей стали, высокой мощностью (благодаря магнитам из редкоземельных элементов), простотой установки и легкостью техобслуживания. Этот вид сепаратора находит применение прежде всего в керамической, химической или пищевой отраслях промышленности, и используeтся тоже на санитарно-гигиенических участках производства.

К какому трубопроводу подключается сепаратор?

Мы производим сепаратор стандартным образом с диаметром присоединения от 50 до 250 мм, но можем присоединительные размеры и способ присоединения к трубопроводной системе (фланец, резьбовое соединение, специальные воды) приспособить к потребностям клиента.

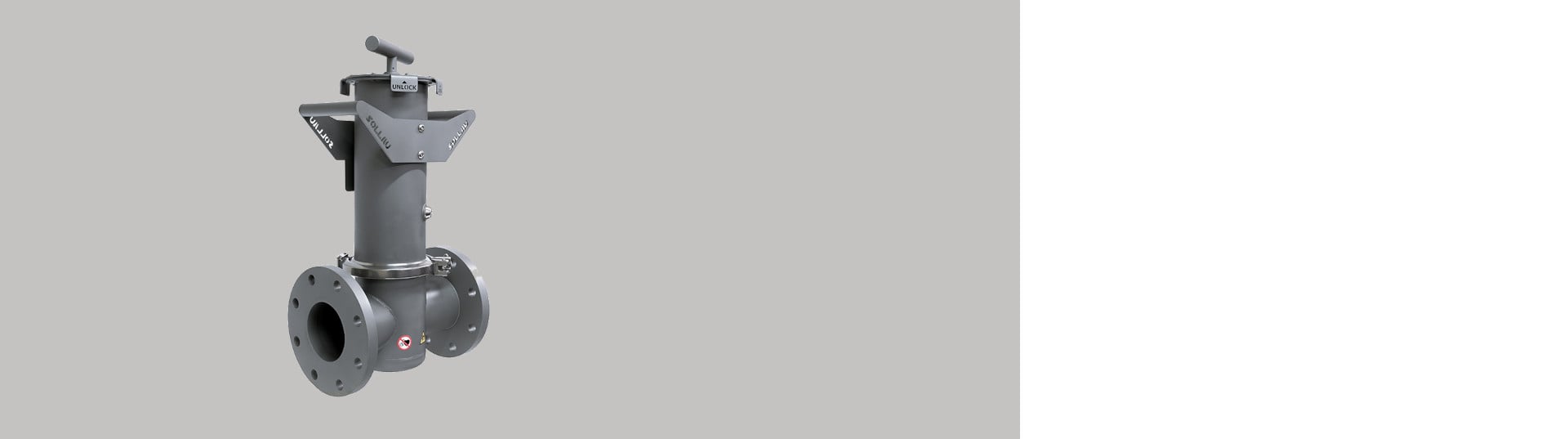

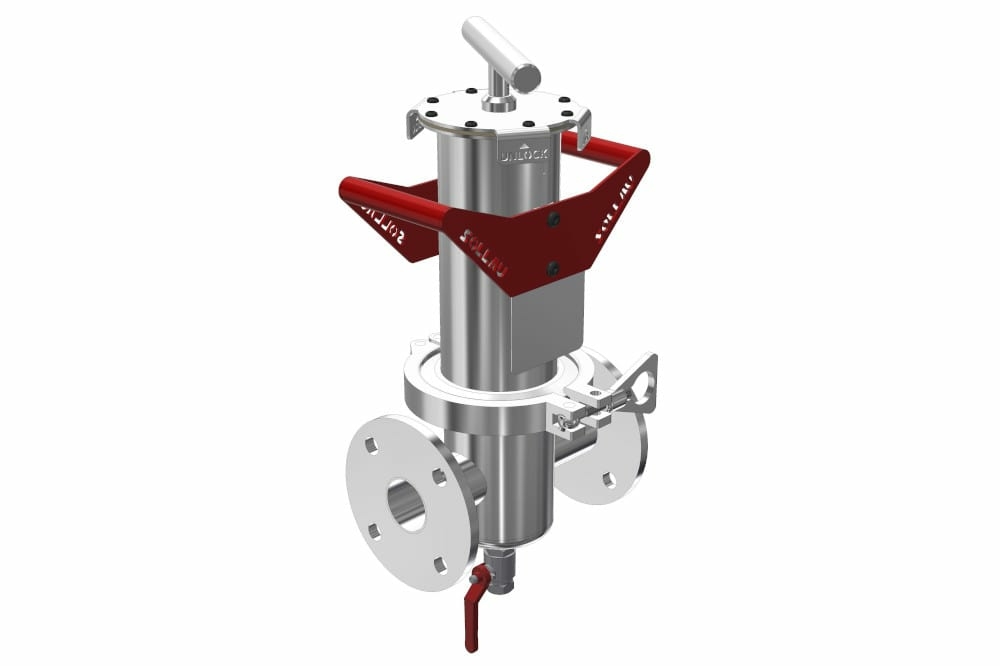

MSP-MC

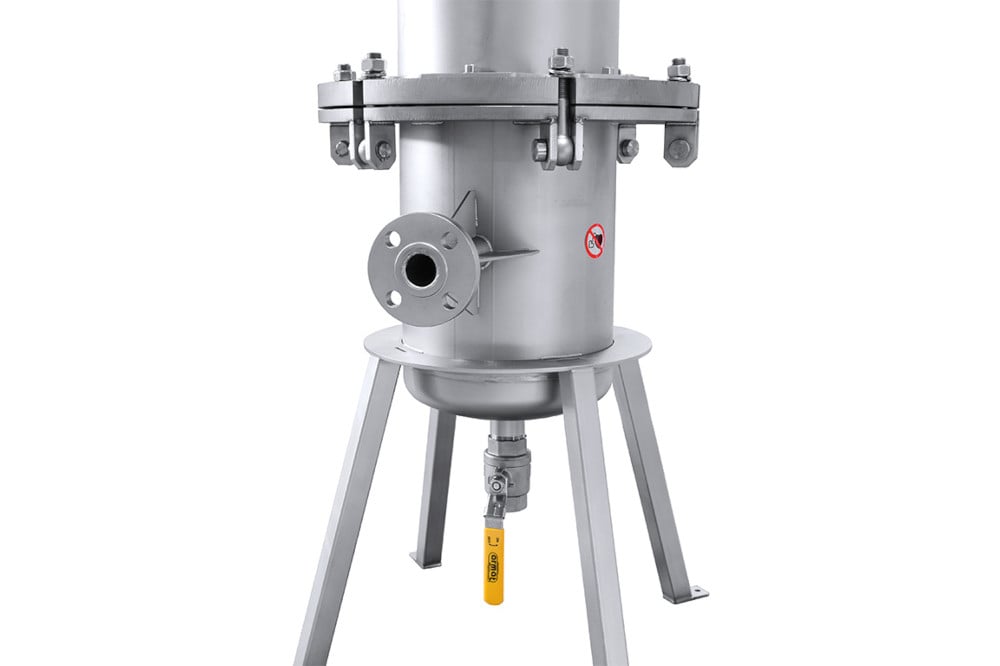

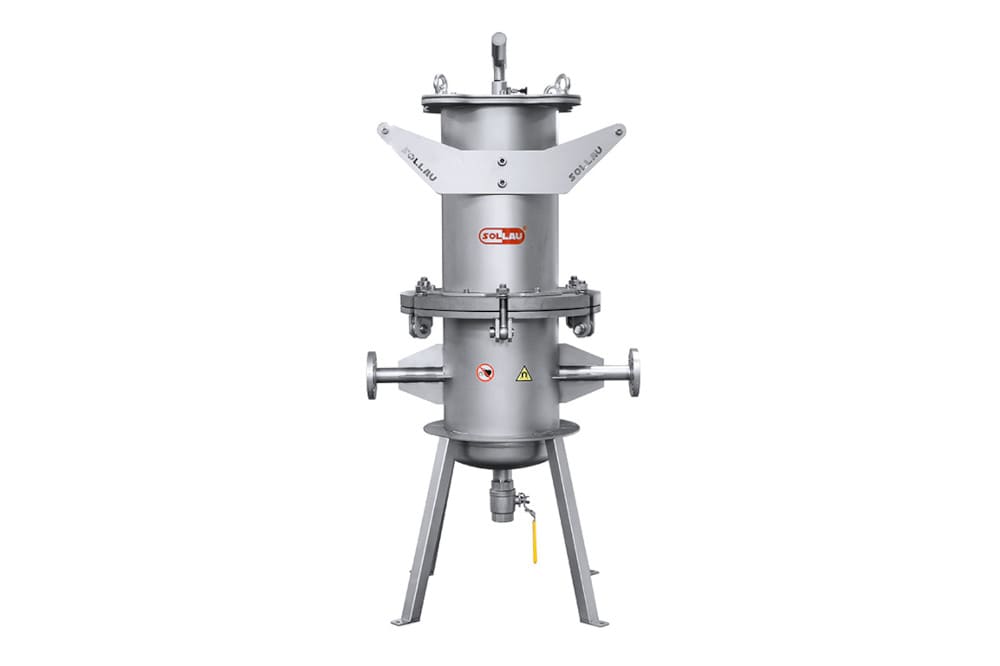

Данный тип сепаратора мы также поставляем в варианте исполнения с двумя оболочками, позволяющими нагревать проточную часть сепаратора, предотвращая отвердевание смесей, транспортируемых при высоких температурах – например, сироп или шоколад.

ПродуктРасход (л/м)
Зависит от типа и свойств очищаемого материала

Присоединительный диаметр (мм)

Карта данных (CZ)
MSP-MC 50 N 500 50 показать PDF

MSP-MC 65 N 600 65 zobrazit PDF

MSP-MC 80 N 900 80 zobrazit PDF

MSP-MC 100 N 1100 100 показать PDF

MSP-MC 150 N 6500 150 показать PDF

MSP-MC 200 N 6800 200 показать PDF

MSP-MC 250 N 6900 250 показать PDF

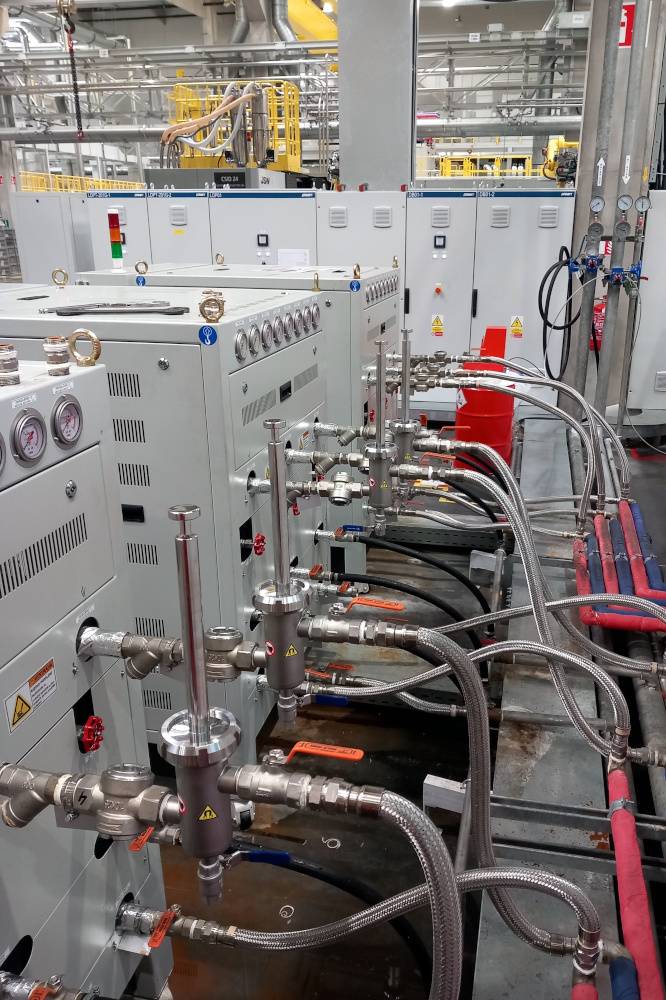

MSP-MC EKO

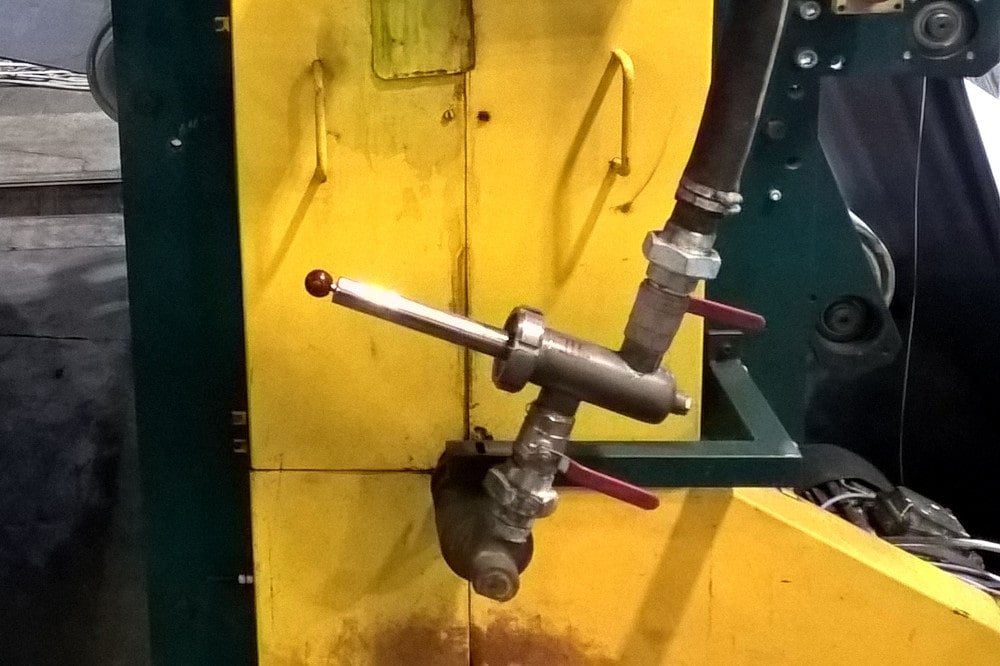

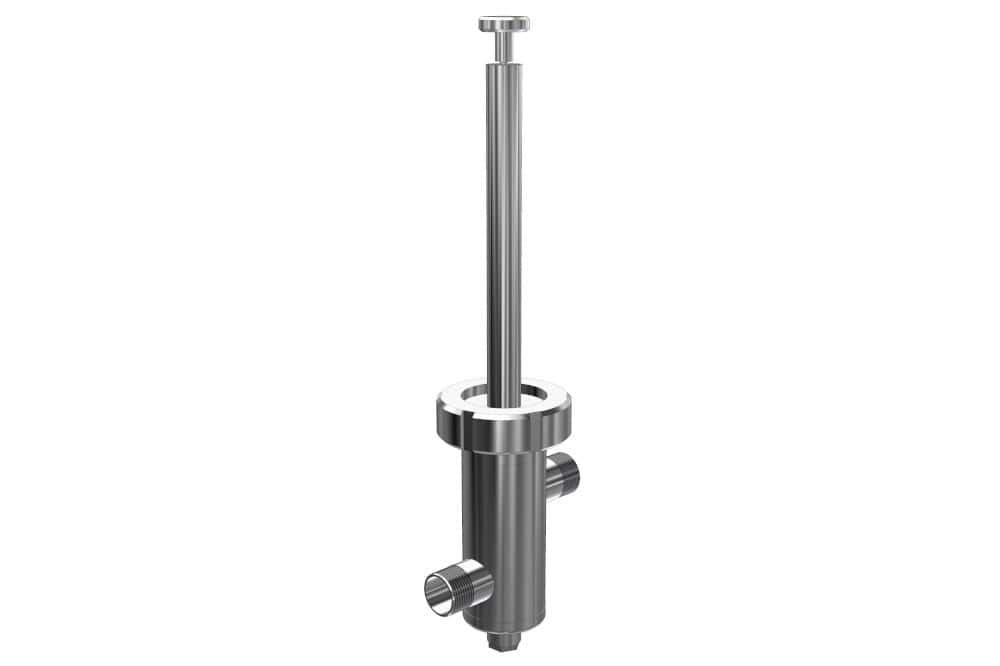

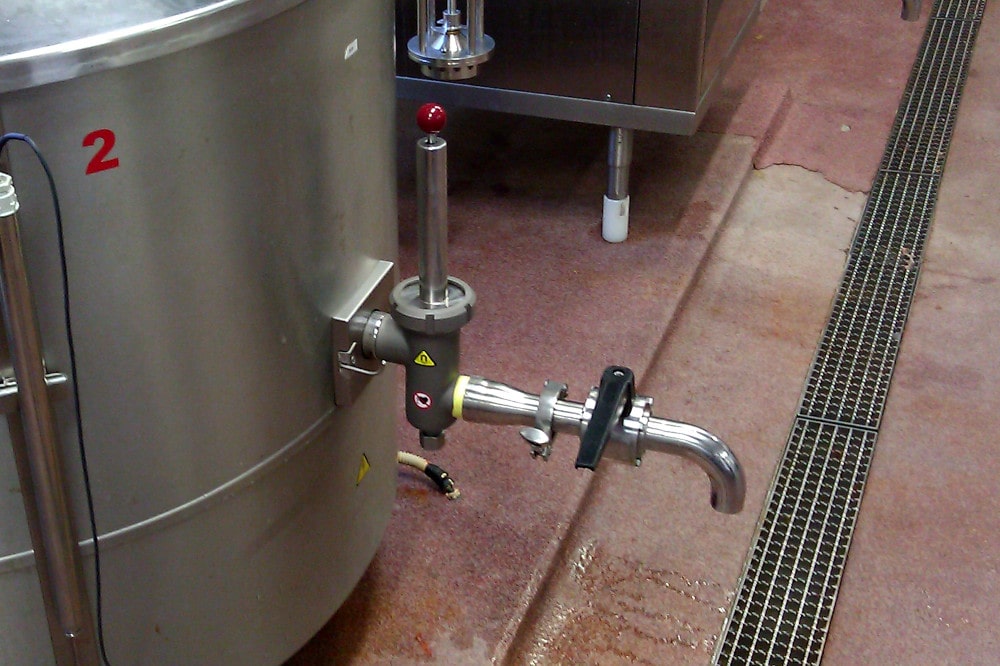

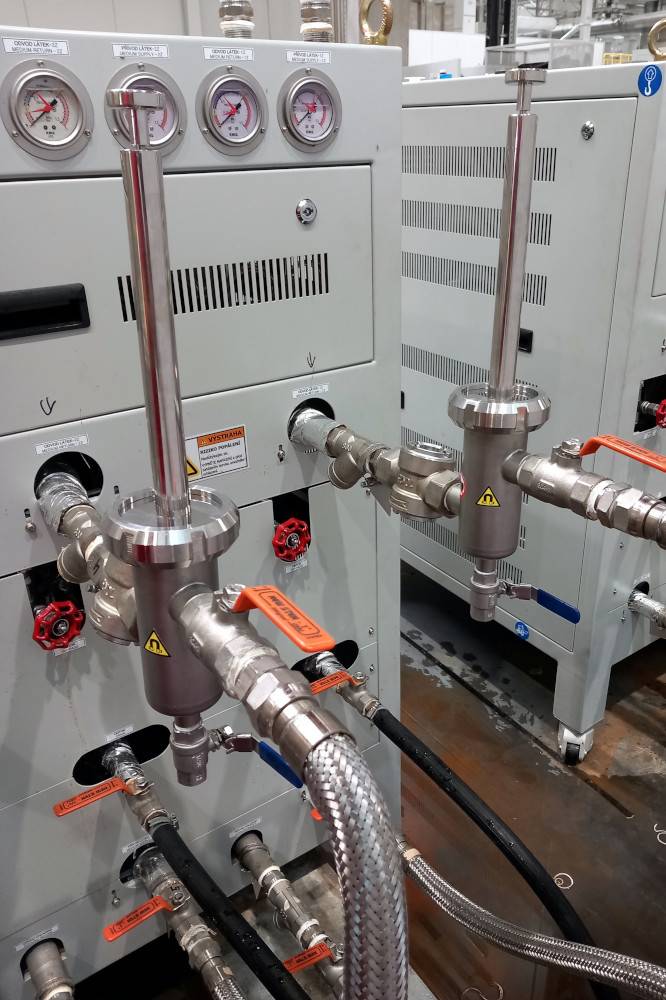

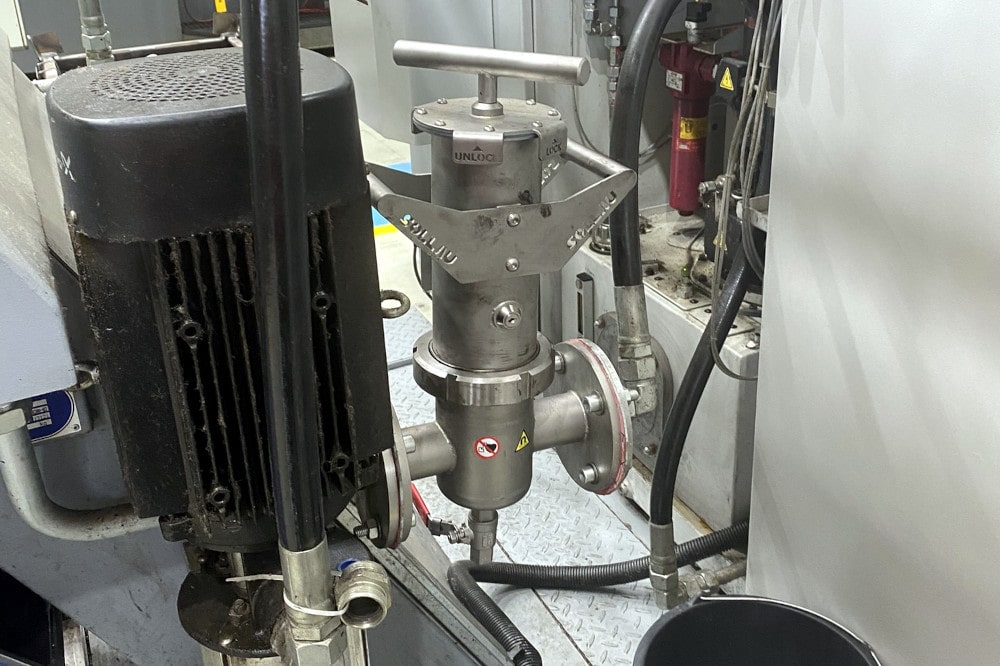

MSP-MC EKO является экономичным вариантом магнитного сепаратора для трубопроводной системы, который разработан специально для извлечения ферромагнитных частиц из потока жидкого материала в трубах малого диаметра (т. к. в корпусе сепаратора расположен только один магнитный стержень в облицовке из нержавеющей стали).

Так же как и в стандартном варианте сепаратора MSP-MC, захваченные магнитные частицы удерживаются на задней части магнитного стержня и не блокируют поток очищаемого материала, а также защищены от случайного смыва этим потоком. Во время ручной чистки сепаратора необходимо открутить накидную гайку и вынуть корпус сепаратора из трубопроводной системы. Затем с помощью рычага управления необходимо переместить магнитные сердечники в верхнее положение, и захваченные ферромагнитные примеси самопроизвольно отпадут с нержавеющих трубок (в случае надобности поверхность трубок можно дополнительно промыть водой).

Продукт

Присоединительный диаметр (в дюймах)

Карта данных (CZ)
MSP-MC EKO 1/2 N 1/2" показать PDF

MSP-MC EKO 3/4 N 3/4" показать PDF

MSP-MC EKO 1 N 1" показать PDF

MSP-MC EKO 1 1/4 N 1 1/4" показать PDF

MSP-SC

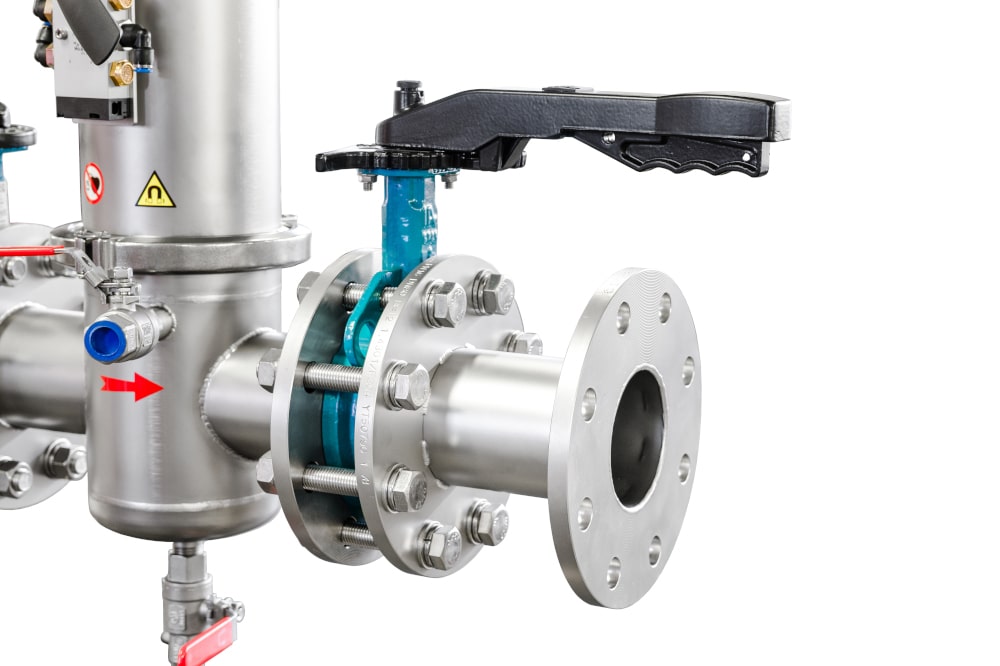

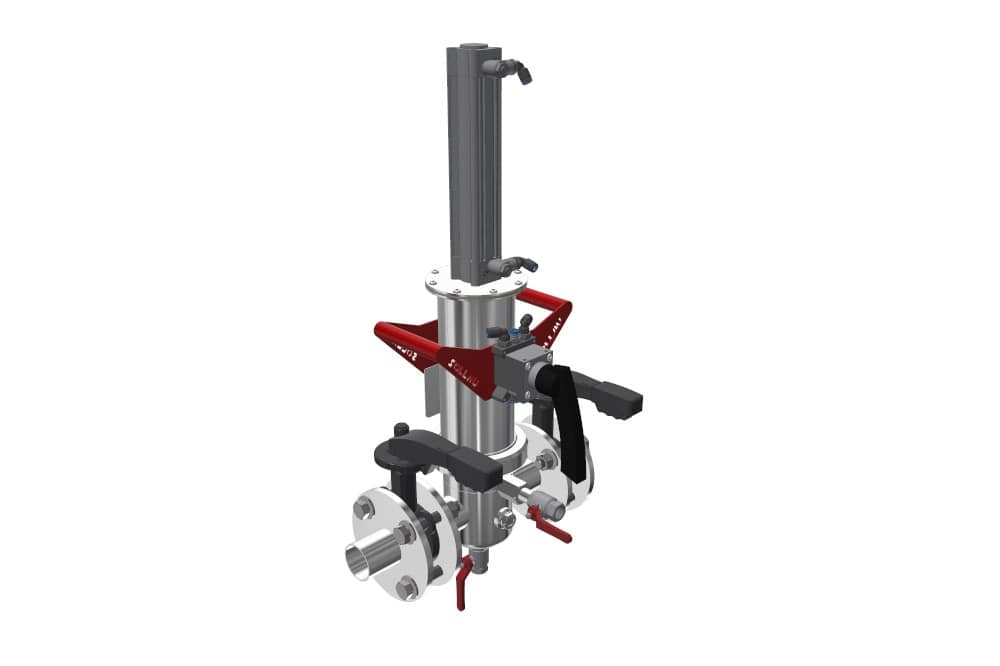

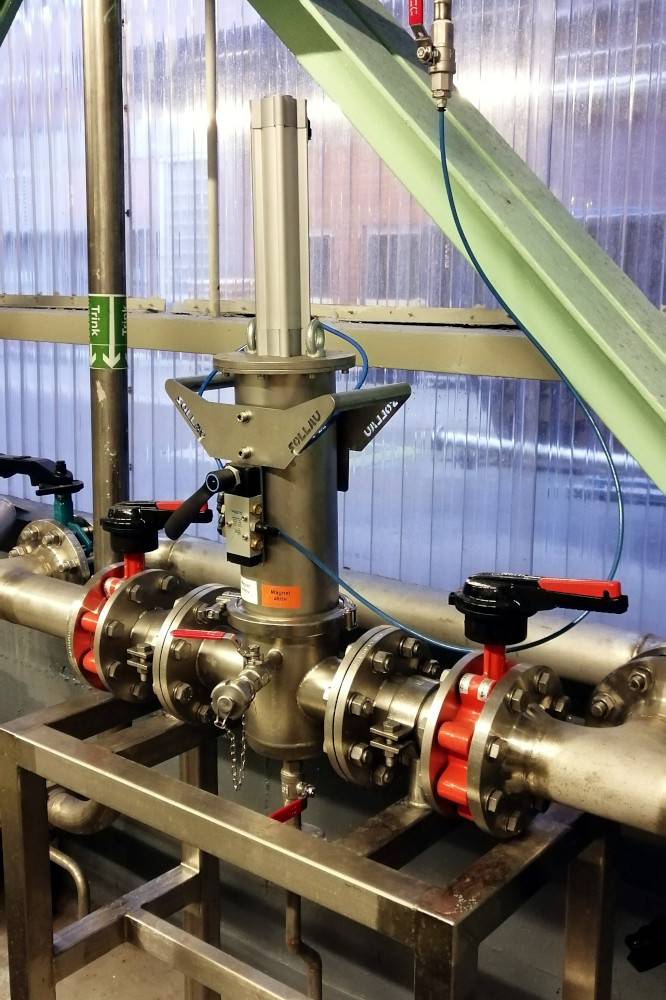

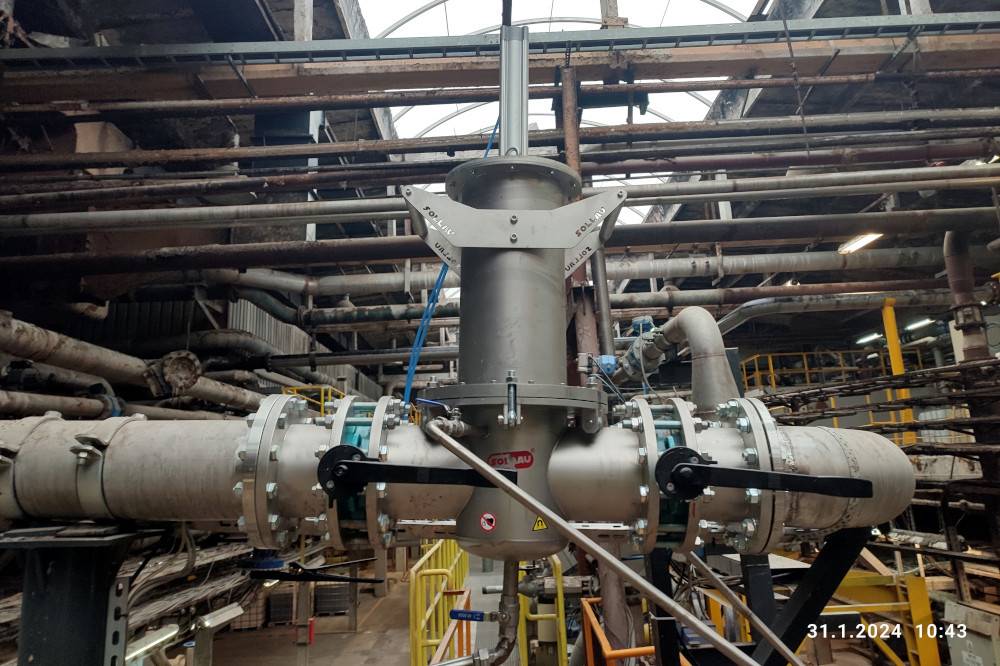

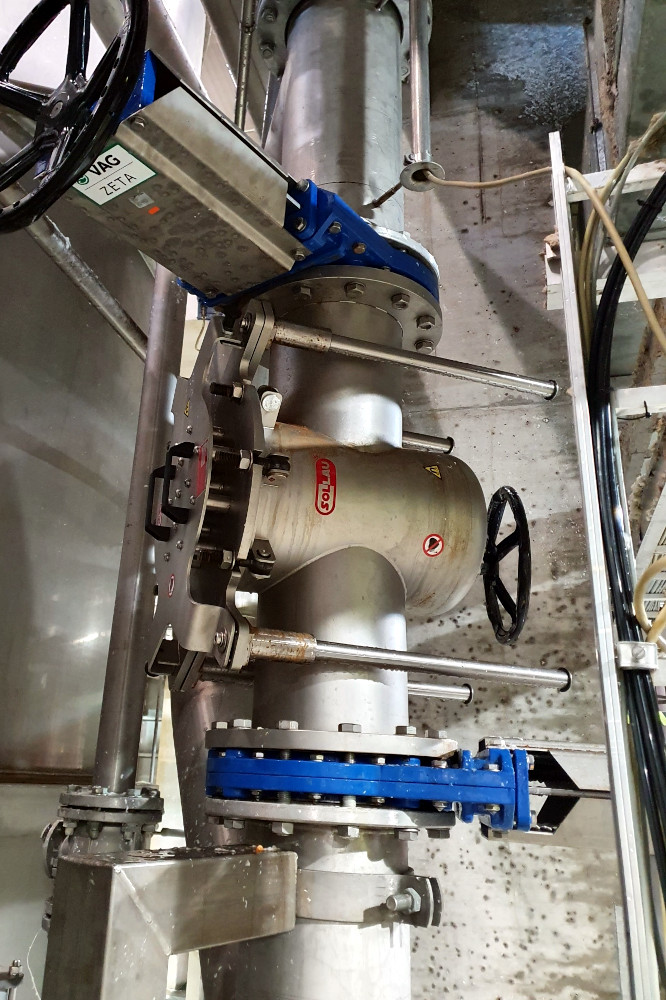

Магнитный сепаратор MSP-SC для трубопроводных систем является полуавтоматической версией стандартного сепаратора MSP-MC.

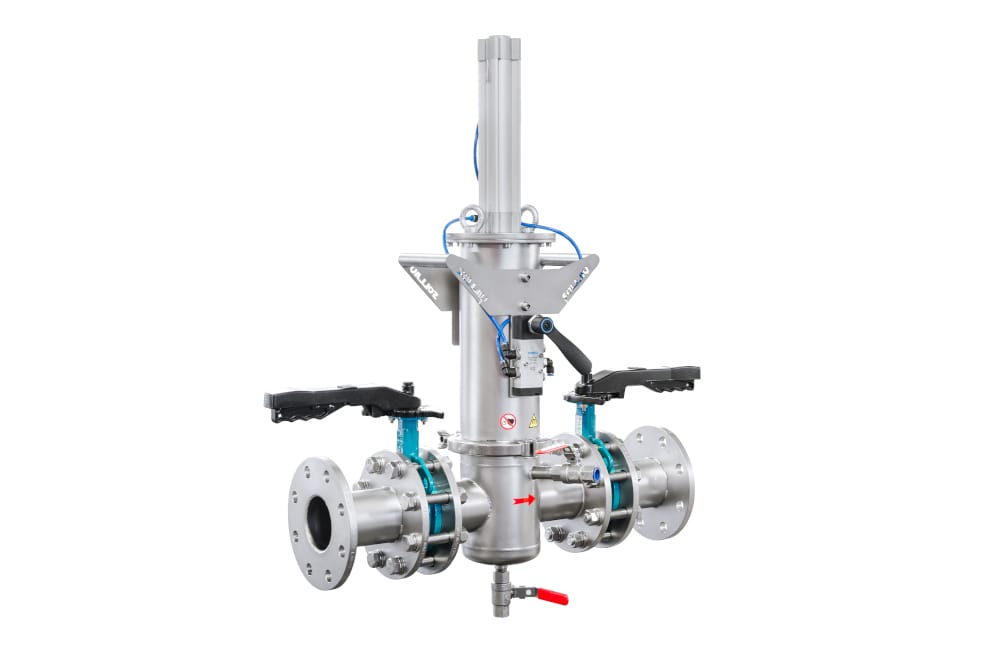

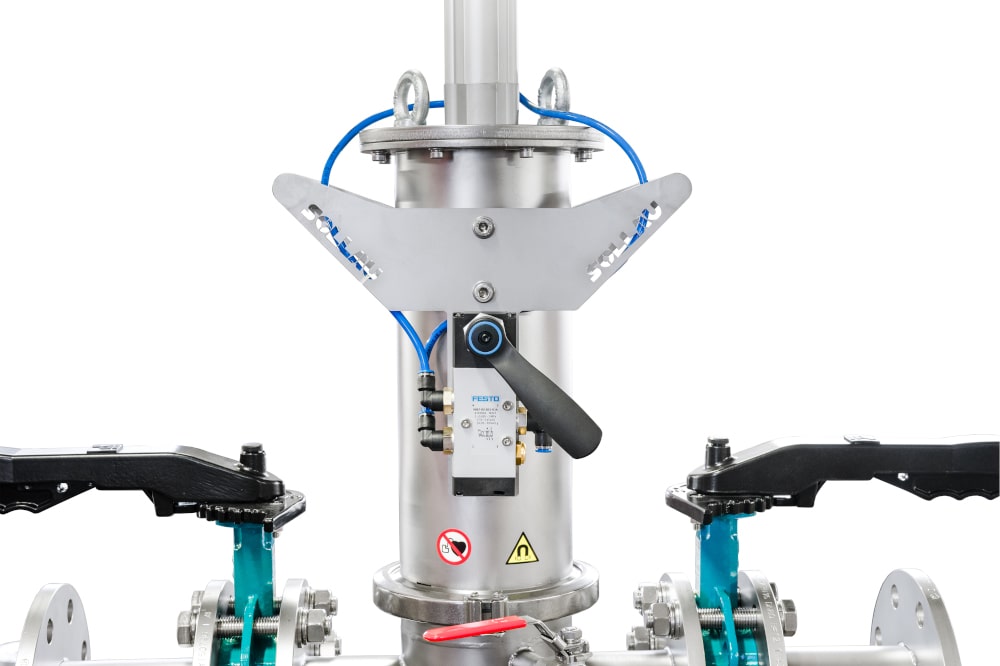

Сепаратор MSP-SC снабжен

  1. входным и выходным клапаном для регулировки потока материала
  2. входным вентилем для промывочной воды и выходным вентилем для ферромагнитных примесей
  3. пневматическим поршнем FESTO для извлечения магнитных сердечников из нержавеющих трубок во время чистки сепаратора

Принцип работы данного сепаратора подобен ручным сепараторам, однако, процесс чистки значительно упрощён.

Основные преимущества полуавтоматической версии:

  • при осуществлении чистки нет необходимости вынимать корпус сепаратора из трубопроводной системы
  • обращение с магнитными сердечниками значительно облегчено благодаря поршню с пневматическим управлением, что особенно важно для сепараторов большего размера, или в случае, когда материал сильно загрязнен ферромагнитным мусором

Во время чистки сепаратора поток материала на входе и выходе останавливается вручную с помощью клапанов и магнитные сердечники вытягиваются из защитных нержавеющих трубок с помощью пневматического поршня. Далее вручную открываются шаровые вентили промывочной и сливной труб, и магнитные частицы, смываемые водой с поверхности защитных нержавеющих трубок, вытекают через сливное отверстие в нижней части сепаратора. Затем шаровые вентили для сливной и промывочной труб снова закрываются, магнитные сердечники опускаются в рабочее положение, клапаны для входа и выхода потока материала открываются, и процесс магнитной сепарации продолжается до новой чистки.

Продукт

Присоединительный диаметр (мм)

Карта данных (CZ)
MSP-SC 50 N 50 показать PDF

MSP-SC 100 N 100 показать PDF

MSP-SC 150 N 150 показать PDF

MSP-SC 200 N 200 показать PDF

MSP-SC 250 N 250 показать PDF
