Пластинчатый магнитный сепаратор ML-P для трубопроводов
Пластинчатый магнитный сепаратор ML-P для трубопроводов под давлением разработан для извлечения ферромагнитных частиц, которые находятся в быстропротекающем (до 25 м/с) жидком (и даже сыпучем) материале. По сравнению с обычными решеточными сепараторами ML-P подходит для очистки жидкостей, содержащих крупные фракции твердых материалов, волокон или абразивных частиц.
Конструкция магнитного сепаратора

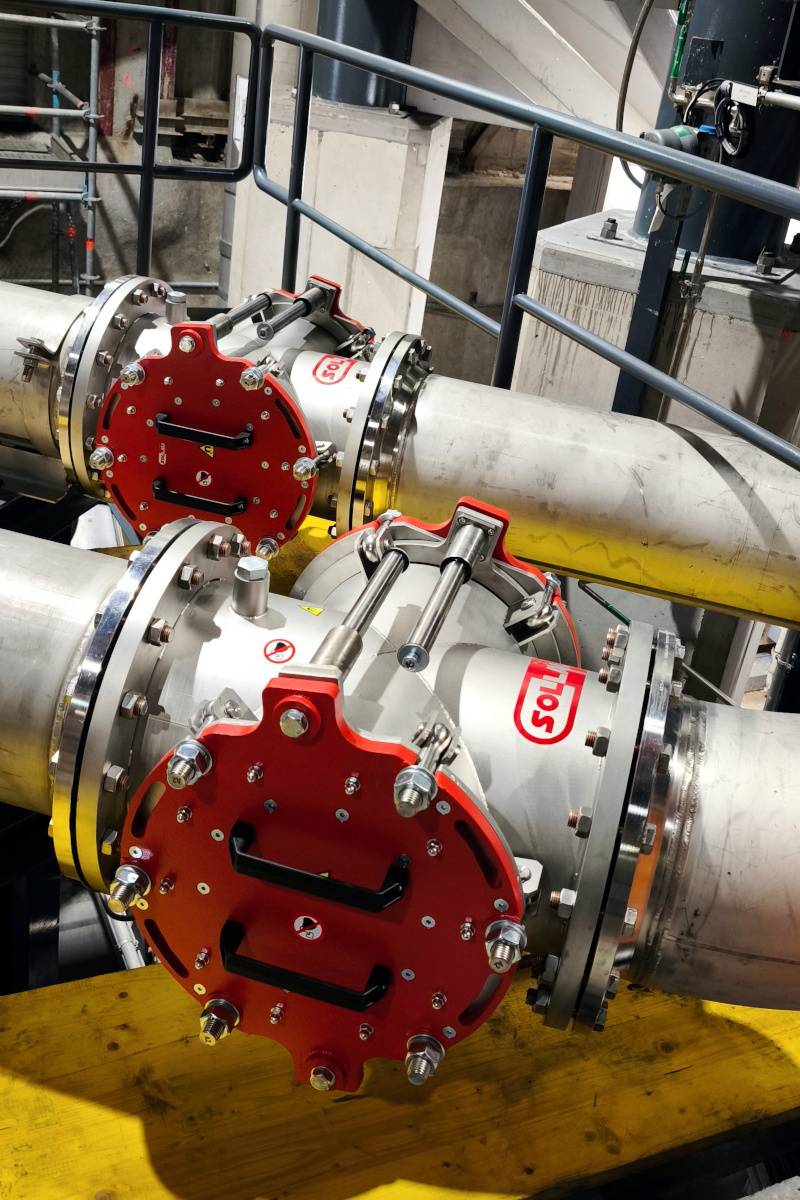

Сварной корпус сепаратора из нержавеющей стали присоединяется к трубопроводной системе стандартными фланцами и становится её неотъемлемой частью.
Поток поступающего в железоотделитель материала посредством установленного в центре приёмной горловины уголка-рассекателя разделяется на две части, которые направленно подаются на рабочие поверхности магнитных пластин, закреплённых на дверцах в боковых стенках корпуса, и обеспечивает максимальную эффективность процесса сепарации. При сепарации проблемных материалов рассекатель можно легко снять.
Ферромагнитные примеси, содержащиеся в потоке материала, фиксируются на магнитных дверях, расположенных по бокам сепаратора. Двери оснащены очень сильными неодимовыми магнитами с магнитной индукцией 7500 Гс!
Этот сепаратор уникален тем, что он способен улавливать даже очень мелкие примеси (от 0,5 мм), в том числе при высоких скоростях (до 25 м/с)!
Магнитные двери крепятся к корпусу сепаратора на направляющих стержнях.Поэтому их выдвижение в стороны и последующая очистка производятся быстро, комфортно и безопасно.
Как очищается магнитный сепаратор?
Очистка пластинчатого сепаратора очень проста:
- Ослабьте винты, фиксирующие дверь с магнитами.
- Двери с магнитами, установленные на направляющих стержнях, переместите в крайнее положение.
- Разблокируйте штифты, фиксирующие двери, и поверните последние в горизонтальное положение. Снова зафиксируйте штифты в этом положении.

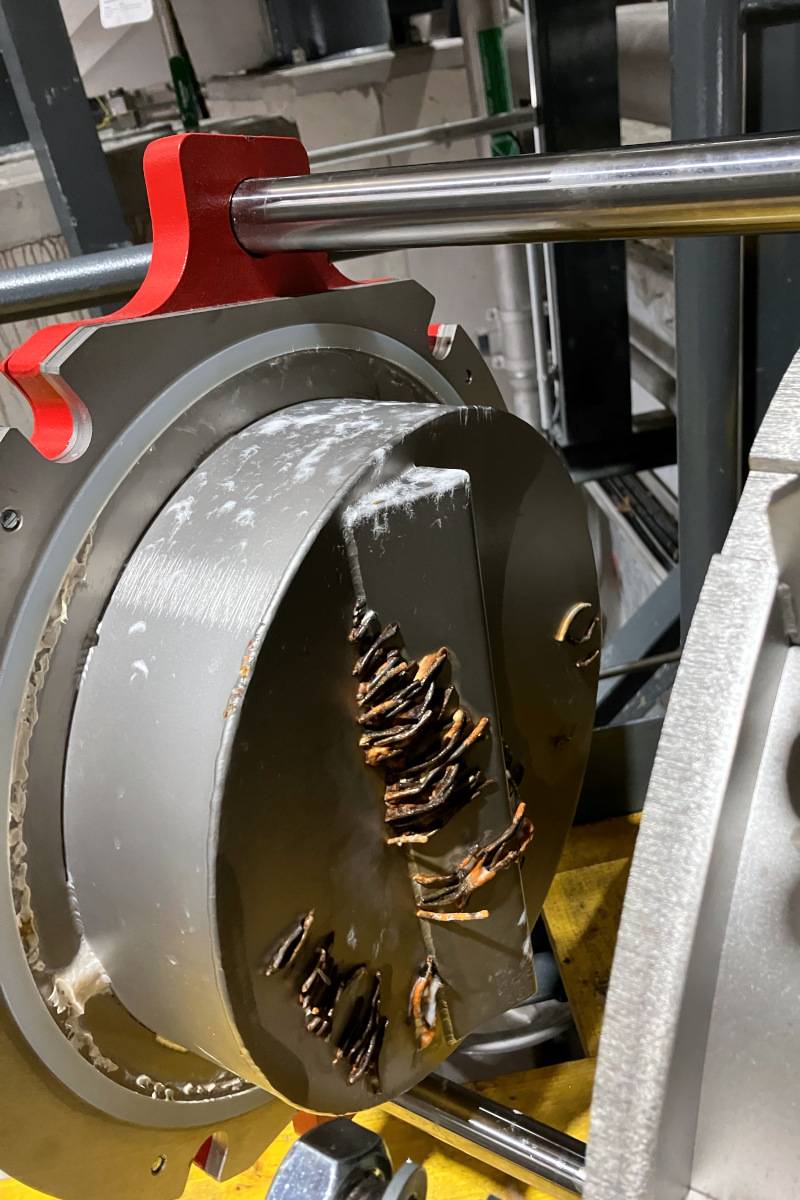

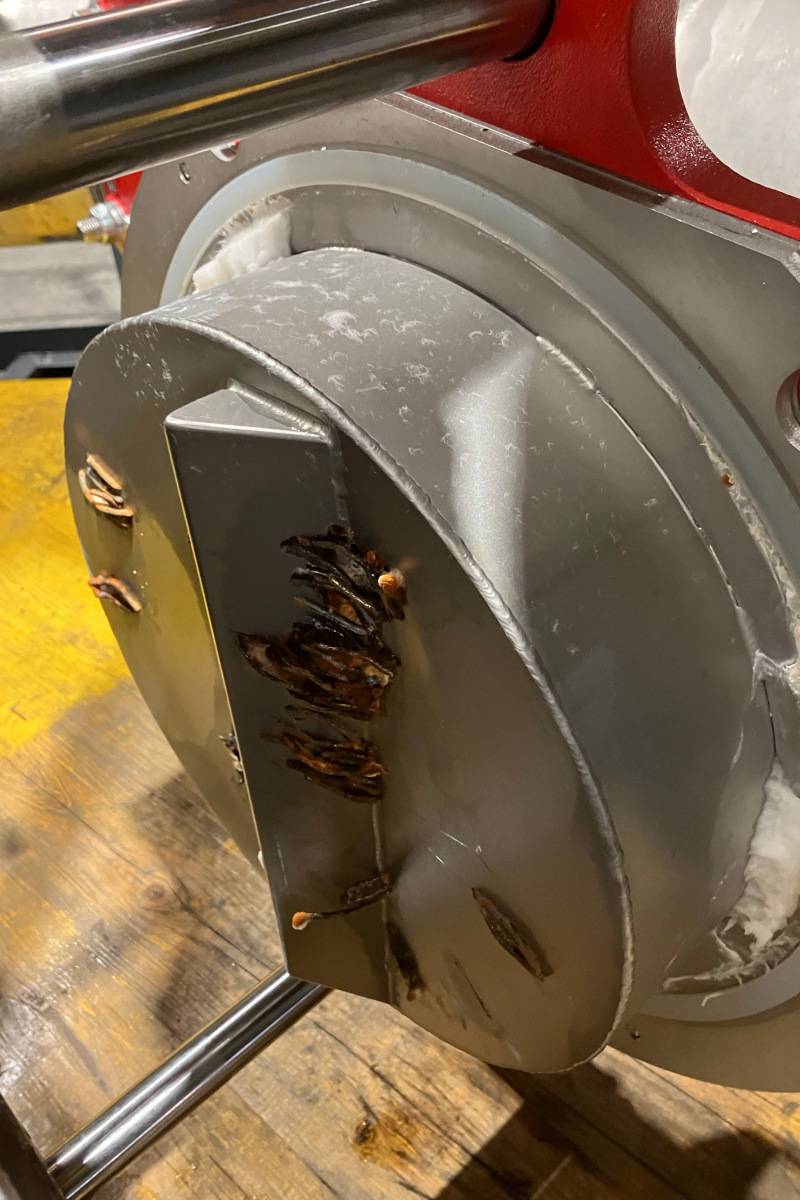

- Ферромагнитные загрязнения, скопившиеся на магнитном сердечнике, удалите вручную.
Не используйте металлические инструменты для удаления собранных загрязнений – это может привести к травме!
К какому трубопроводу подключается сепаратор?
Стандартный диаметр отверстия для присоединения сепаратора ML-P составляет от 100 до 250 мм и его устойчивость к давлению материала - до 10 бар, однако, по требованию клиента, мы можем скорректировать величину устойчивости к давлению, диаметр отверстия и способ подключения к системе трубопровода (с помощью фланца, фитинги, особого соединения).
SOLLAU – наши изделия сваривают настоящие профессионалы!
Сертификаты компании SOLLAU:
Разрешение на сварку оборудования, работающего под давлением, в соответствии с PED 2014/68/EU
Сертификация в соответствии с EN-ISO 3834-2, EN 1090-2, EN 13480-1 – 13480-5, EN 13445-1 – EN 13445-5
ML-P
- Высокая отрывная сила
- Прочная конструкция из нержавеющей стали
- Сепаратор рассчитан на эффективную работу под давлением до 10 бар
- Отлично подходит для абразивных материалов и для материалов склонных к слипанию
- Очистка от удерживаемых примесей производится вручную
- Вертикальная и горизонтальная установка
Разработан для извлечения ферромагнитных частиц, которые находятся в быстропротекающем (до 25 м/с) жидком (и даже сыпучем) материале.
| Продукт | Диаметр входа/выхода (мм) | Карта данных (EN) |
|---|---|---|
| ML-P 100 N | 100 | показать PDF |
| ML-P 150 N | 150 | показать PDF |
| ML-P 200 N | 200 | показать PDF |
| ML-P 250 N | 250 | показать PDF |
| ML-P 300 N | 300 | показать PDF |
| ML-P 350 N | 350 | показать PDF |
- Как магнитный сепаратор ML-P 350 N надёжно удаляет проволоку из целлюлозы на бумажном производстве (кейс)
- Извлечение металлов (фрагменты проволоки 5 см) из целлюлозы - производство бумажных полотенец (анализ конкретной ситуации)
- Отделение черных металлов от целлюлозы при производстве бумаги — 20 кг проволоки в неделю (анализ конкретной ситуации)
- Отделение проволоки от целлюлозы при производстве бумаги (анализ конкретной ситуации)
ML-P предназначен для трубопроводных систем с быстро движущимся материалом (до 25 м/с), особенно в тех случаях, когда жидкость содержит крупные куски твёрдых материалов, волокна или абразивные частицы — при таких условиях решётчатый сепаратор быстро засорится. Проточный сепаратор MSP-MC подходит для более чистых материалов без грубых примесей при меньших скоростях потока, тогда как ML-P справляется с экстремально сложными материалами и обеспечивает большую производительность (до 150 м³/ч). Если вы не уверены, какой сепаратор подходит для вашего применения, мы поможем с выбором на основе параметров вашего материала.
Магнитные пластины ML-P оснащены неодимовыми магнитами с магнитной индукцией 7 500 Гс. Сепаратор улавливает ферромагнитные загрязнения размером от 0,5 до 50 мм — он способен задержать как мелкую металлическую стружку, так и более крупные предметы, например проволоку длиной несколько сантиметров. Это делает ML-P идеальным решением для бумажной промышленности, где в материале регулярно встречаются металлические загрязнения значительного размера.
Сепаратор ML-P выдерживает скорость потока материала до 25 м/с и производительность до 150 м³/ч. В стандартном исполнении ML-P рассчитан на давление до 10 бар — стойкость к давлению, присоединительные размеры и способ подключения к трубопроводной системе адаптируем к вашим конкретным требованиям.
Стандартная модельная линейка охватывает входные диаметры от 100 до 350 мм (модели ML-P 100N — ML-P 350N). Сепаратор подключается стандартно с помощью фланцев; по запросу изменяем способ подключения на резьбовые соединения или специальные переходники — как для вертикальной, так и для горизонтальной установки.
Очистка производится путём выдвижения магнитных дверец по направляющим стержням в крайнее положение, поворота их в горизонтальное положение и ручного удаления задержанных загрязнений. Ключевое правило безопасности: для удаления контаминантов не используйте металлические инструменты — существует риск травмы. Система направляющих стержней и откидных дверец спроектирована так, чтобы очистка была быстрой, удобной и безопасной без специального инструмента.

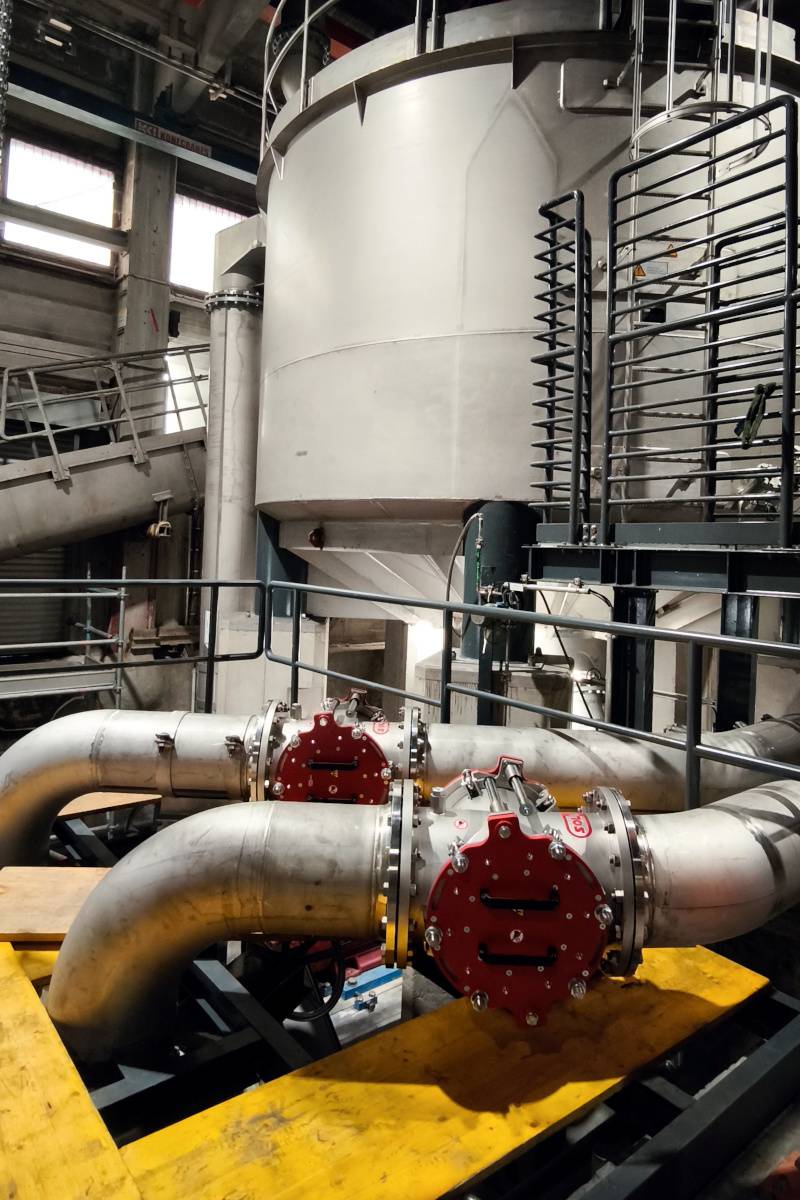

ML-P находит применение прежде всего в целлюлозно-бумажной промышленности — он без труда улавливает даже длинные волокна или проволоку из целлюлозной массы (в одном случае еженедельно задерживалось до 20 кг проволоки). Кроме того, он применяется в машиностроении, переработке пластмасс, химической, керамической и стекольной промышленности, а также на тепловых электростанциях. Однако ML-P не подходит для пищевой промышленности — из-за относительно большого зазора между магнитными дверцами он не достигает той экстремальной эффективности сепарации, которую требует пищевое производство.
Бесплатно проводим испытания вашего материала на наших магнитных сепараторах и гарантируем результаты в течение трёх дней. Приедем к вам, обследуем производство и предложим конкретное решение — после монтажа обеспечиваем пуско-наладку, обучение персонала и в дальнейшем авторизованное сервисное обслуживание на весь срок эксплуатации сепаратора.
В каких отраслях промышленности находит применение магнитный сепаратор?
Пластинчатый железоотделитель ML-P, встраиваемый в трубопроводную систему, отличается прочной конструкцией из нержавеющей стали, высокой эффективностью сепарации (благодаря сверхсильным неодимовым магнитам), высокой пропускной способностью (поток материала внутри корпуса сепаратора протекает свободно, без нежелательных препятствий) и простотой обслуживания. Магнитные пластины сепаратора ML-P не препятствуют движению немагнитных составляющих сепарируемых материалов, что позволяет предотвратить зависание сырья и образование заторов, и слeдовательно ML-P используется напр. в целлюлозно-бумажной промышленности, так как он легко справляется с длинноволокнистым материалом, типичным для этой отрасли. Однако, из-за относительно большого расстояния между магнитными дверцами данный сепаратор не подходит для очистки материала например в пищевой промышленности.
