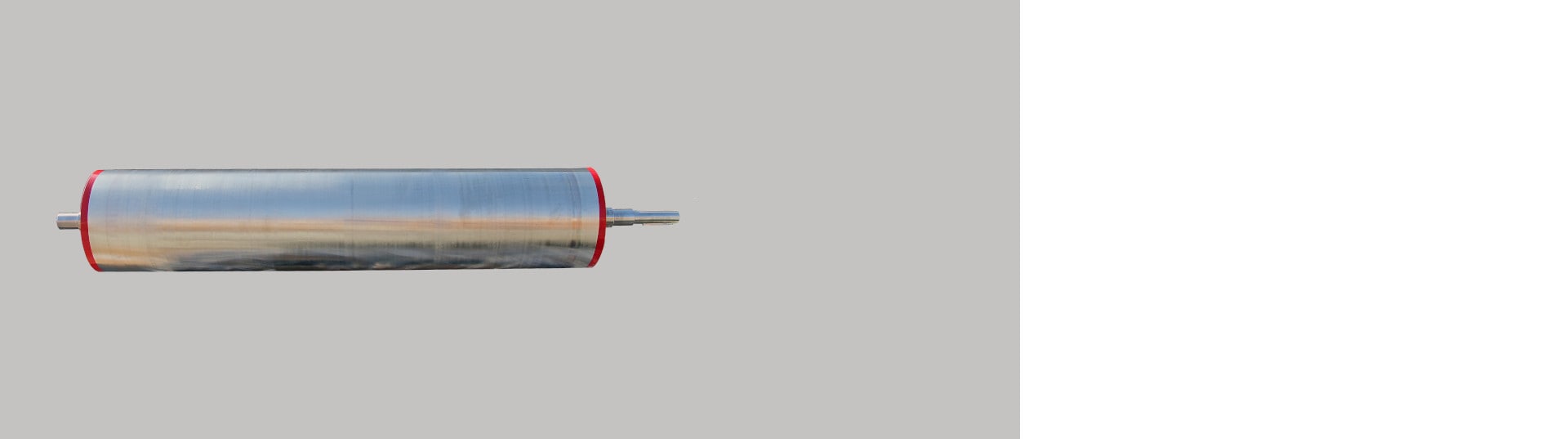

Магнитный валок MV
Магнитный цилиндр MV служит для непрерывного и автоматического отделения ферромагнитных частиц от сыпучих масс. Внутри магнитного цилиндра, поворачивающегося на валу, размещен комплект магнитных сердечников (ферритовых или неодимовых).

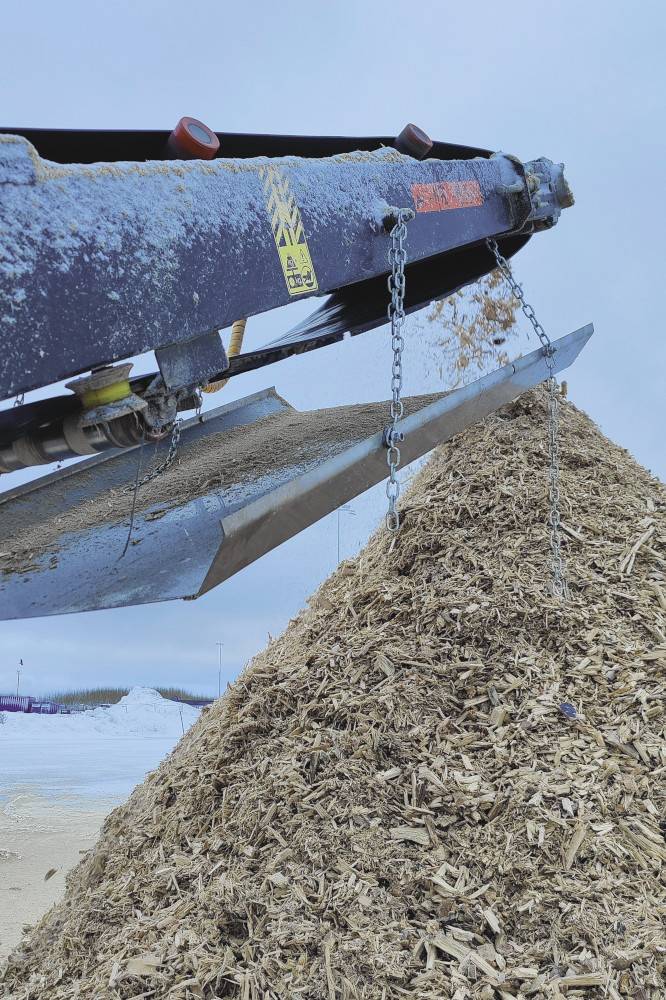

Установка магнитного валка
Магнитный цилиндр устанавливается на ленточном конвейере и становится (в отличие от магнитного барабана) его неотъемлемой составной частью.

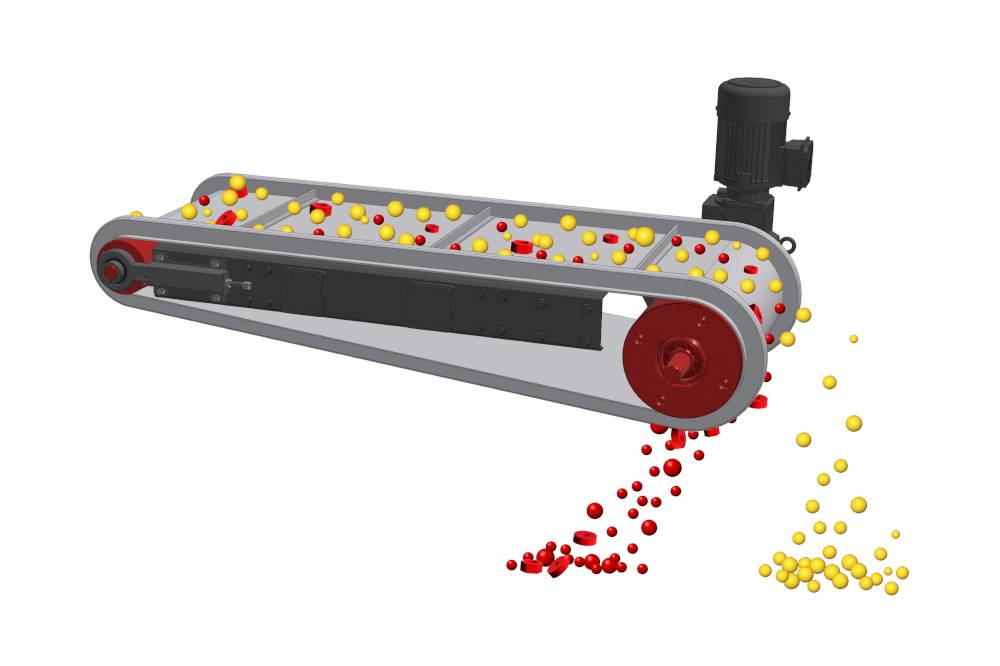

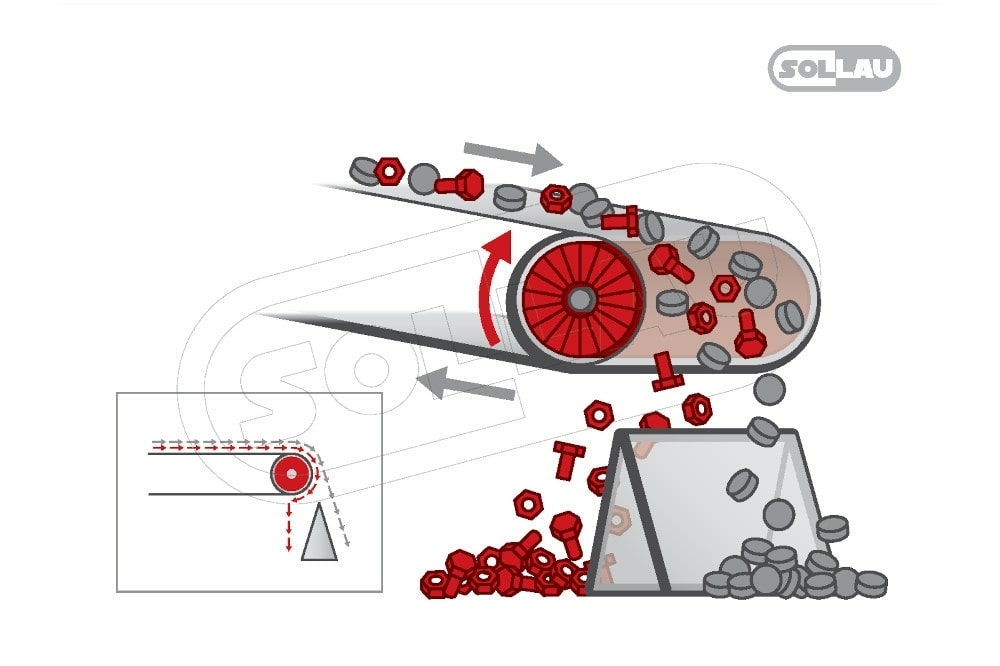

Как работает магнитный валок?
Металлические частицы, перемещаемые на полотне вместе с очищаемым материалом, захватываются под воздействием магнитного поля и выносятся за ось цилиндра (немагнитные частицы отпадают под воздействием притяжения гравитации ранее в отдельную зону перед цилиндром).

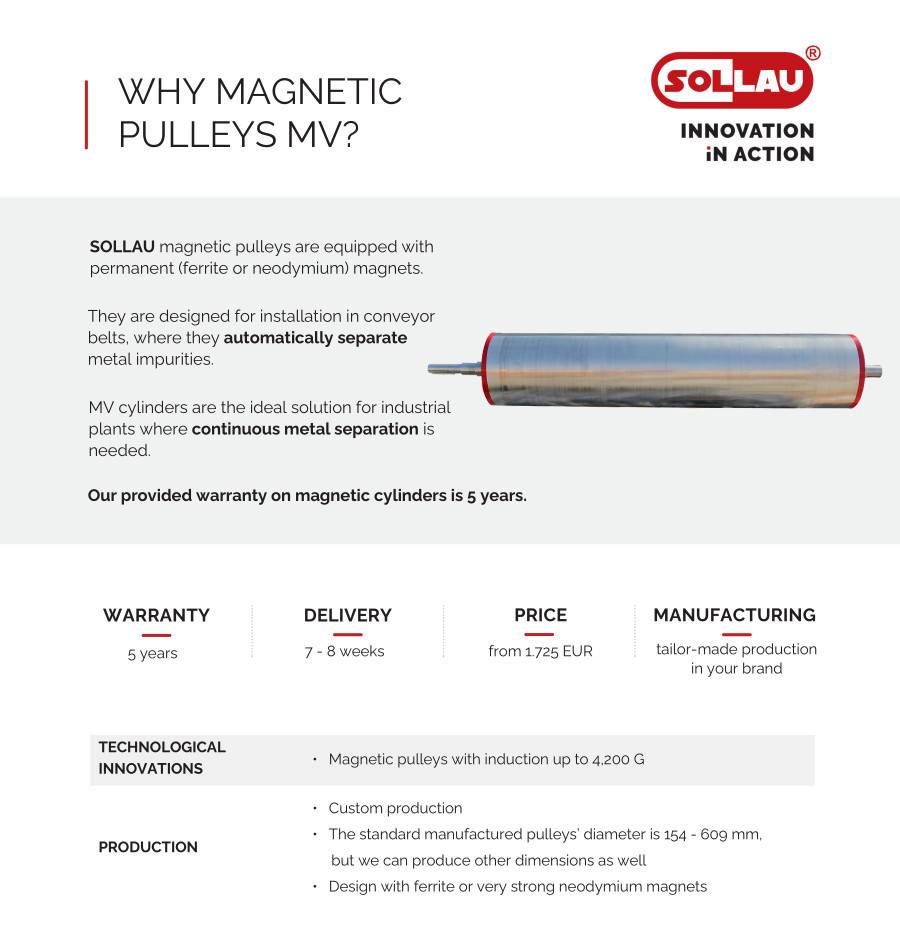

Почему магнитные валоки от SOLLAU?
Скачать PDF
(Размер 704 kB)
Рекомендация
Магнитное поле магнитного цилиндра достигает высоты около 100 мм, поэтому рекомендуемая высота материала на транспортном полотне не должна превышать 80 мм.
Преимущества магнитного цилиндра
Благодаря качеству материалов, используемых при производстве магнитного цилиндра (нержавеющая сталь, набор постоянных ферритовых или NdFeB магнитов), а также массивной конструкции шкивной магнитный сепаратор является надежным, не требующим техобслуживания, легко устанавливаемым и нетребовательным в эксплуатации устройством с продолжительным сроком службы.
При использовании постоянных ферритовых магнитов гарантируется почти неограниченный срок службы, но если требуется еще большая сила магнита или захват мелких ферромагнитных частиц, рекомендуем снабдить цилиндр чрезвычайно сильными неодимовыми магнитами из редкоземельных элементов.
SOLLAU – наши изделия сваривают настоящие профессионалы!
Сертификаты компании SOLLAU:
Разрешение на сварку оборудования, работающего под давлением, в соответствии с PED 2014/68/EU
Сертификация в соответствии с EN-ISO 3834-2, EN 1090-2, EN 13480-1 – 13480-5, EN 13445-1 – EN 13445-5
MV 154
- Диаметр шкива: 154 мм
- До 2 900 Гаусс на поверхности шкива
Ферритовая версия
| Продукт | Макс. производительность (м3/ч) | Соответствующая ширина конвейерной ленты (мм) | Диаметр валка (мм) | Тип магнита | Карта данных (EN) |
|---|---|---|---|---|---|
| MV 154 F 200 | 15 | 200 | 154 | Феррит | показать PDF |
| MV 154 F 300 | 20 | 300 | 154 | Феррит | показать PDF |
| MV 154 F 400 | 25 | 400 | 154 | Феррит | показать PDF |
| MV 154 F 500 | 30 | 500 | 154 | Феррит | показать PDF |
| MV 154 F 600 | 35 | 600 | 154 | Феррит | показать PDF |
| MV 154 F 700 | 40 | 700 | 154 | Феррит | показать PDF |
| MV 154 F 800 | 45 | 800 | 154 | Феррит | показать PDF |
| MV 154 F 900 | 50 | 900 | 154 | Феррит | показать PDF |
| MV 154 F 1000 | 60 | 1000 | 154 | Феррит | показать PDF |
Неодимовая версия
| Продукт | Макс. производительность (м3/ч) | Соответствующая ширина конвейерной ленты (мм) | Диаметр валка (мм) | Тип магнита | Карта данных (EN) |
|---|---|---|---|---|---|
| MV 154 N 200 | 15 | 200 | 154 | Неодим | показать PDF |
| MV 154 N 300 | 20 | 300 | 154 | Неодим | показать PDF |
| MV 154 N 400 | 25 | 400 | 154 | Неодим | показать PDF |
| MV 154 N 500 | 30 | 500 | 154 | Неодим | показать PDF |
| MV 154 N 600 | 35 | 600 | 154 | Неодим | показать PDF |
| MV 154 N 700 | 40 | 700 | 154 | Неодим | показать PDF |
| MV 154 N 800 | 45 | 800 | 154 | Неодим | показать PDF |
| MV 154 N 900 | 50 | 900 | 154 | Неодим | показать PDF |
| MV 154 N 1000 | 60 | 1000 | 154 | Неодим | показать PDF |
MV 204
- Диаметр шкива: 204 мм
- До 3 700 Гаусс на поверхности шкива
Ферритовая версия
| Продукт | Макс. производительность (м3/ч) | Соответствующая ширина конвейерной ленты (мм) | Диаметр валка (мм) | Тип магнита | Карта данных (EN) |
|---|---|---|---|---|---|
| MV 204 F 200 | 20 | 200 | 204 | Феррит | показать PDF |
| MV 204 F 300 | 25 | 300 | 204 | Феррит | показать PDF |
| MV 204 F 400 | 30 | 400 | 204 | Феррит | показать PDF |
| MV 204 F 500 | 35 | 500 | 204 | Феррит | показать PDF |
| MV 204 F 600 | 40 | 600 | 204 | Феррит | показать PDF |
| MV 204 F 700 | 45 | 700 | 204 | Феррит | показать PDF |
| MV 204 F 800 | 50 | 800 | 204 | Феррит | показать PDF |
| MV 204 F 900 | 60 | 900 | 204 | Феррит | показать PDF |
| MV 204 F 1000 | 75 | 1000 | 204 | Феррит | показать PDF |
Неодимовая версия
| Продукт | Макс. производительность (м3/ч) | Соответствующая ширина конвейерной ленты (мм) | Диаметр валка (мм) | Тип магнита | Карта данных (EN) |
|---|---|---|---|---|---|
| MV 204 N 200 | 20 | 200 | 204 | Неодим | показать PDF |
| MV 204 N 300 | 25 | 300 | 204 | Неодим | показать PDF |
| MV 204 N 400 | 30 | 400 | 204 | Неодим | показать PDF |
| MV 204 N 500 | 35 | 500 | 204 | Неодим | показать PDF |
| MV 204 N 600 | 40 | 600 | 204 | Неодим | показать PDF |
| MV 204 N 700 | 45 | 700 | 204 | Неодим | показать PDF |
| MV 204 N 800 | 50 | 800 | 204 | Неодим | показать PDF |
| MV 204 N 900 | 60 | 900 | 204 | Неодим | показать PDF |
| MV 204 N 1000 | 75 | 1000 | 204 | Неодим | показать PDF |
MV 219
- Диаметр шкива: 219 mm
- До 3 700 Гаусс на поверхности шкива
Ферритовая версия
| Продукт | Макс. производительность (м3/h) | Соответствующая ширина конвейерной ленты (мм) | Диаметр валка (мм) | Тип магнита | Карта данных (EN) |
|---|---|---|---|---|---|
| MV 219 F 200 | 20 | 200 | 219 | Феррит | показать PDF |
| MV 219 F 300 | 25 | 300 | 219 | Феррит | показать PDF |
| MV 219 F 400 | 30 | 400 | 219 | Феррит | показать PDF |
| MV 219 F 500 | 35 | 500 | 219 | Феррит | показать PDF |
| MV 219 F 600 | 40 | 600 | 219 | Феррит | показать PDF |
| MV 219 F 700 | 45 | 700 | 219 | Феррит | показать PDF |
| MV 219 F 800 | 50 | 800 | 219 | Феррит | показать PDF |
| MV 219 F 900 | 55 | 900 | 219 | Феррит | показать PDF |
| MV 219 F 1000 | 60 | 1000 | 219 | Феррит | показать PDF |
| MV 219 F 1100 | 65 | 1100 | 219 | Феррит | показать PDF |
| MV 219 F 1200 | 70 | 1200 | 219 | Феррит | показать PDF |
| MV 219 F 1300 | 75 | 1300 | 219 | Феррит | показать PDF |
| MV 219 F 1400 | 80 | 1400 | 219 | Феррит | показать PDF |
| MV 219 F 1500 | 85 | 1500 | 219 | Феррит | показать PDF |
Неодимовая версия
| Продукт | Макс. производительность (м3/h) | Соответствующая ширина конвейерной ленты (мм) | Диаметр валка (мм) | Тип магнита | Карта данных (EN) |
|---|---|---|---|---|---|
| MV 219 N 200 | 20 | 200 | 219 | Неодим | показать PDF |
| MV 219 N 300 | 25 | 300 | 219 | Неодим | показать PDF |
| MV 219 N 400 | 30 | 400 | 219 | Неодим | показать PDF |
| MV 219 N 500 | 35 | 500 | 219 | Неодим | показать PDF |
| MV 219 N 600 | 40 | 600 | 219 | Неодим | показать PDF |
| MV 219 N 700 | 45 | 700 | 219 | Неодим | показать PDF |
| MV 219 N 800 | 50 | 800 | 219 | Неодим | показать PDF |
| MV 219 N 900 | 55 | 900 | 219 | Неодим | показать PDF |
| MV 219 N 1000 | 60 | 1000 | 219 | Неодим | показать PDF |
| MV 219 N 1100 | 65 | 1100 | 219 | Неодим | показать PDF |
| MV 219 N 1200 | 70 | 1200 | 219 | Неодим | показать PDF |
| MV 219 N 1300 | 75 | 1300 | 219 | Неодим | показать PDF |
| MV 219 N 1400 | 80 | 1400 | 219 | Неодим | показать PDF |
| MV 219 N 1500 | 85 | 1500 | 219 | Неодим | показать PDF |
MV 254
- Диаметр шкива: 254 мм
- До 3 700 Гаусс на поверхности шкива
Ферритовая версия
| Продукт | Макс. производительность (м3/ч) | Соответствующая ширина конвейерной ленты (мм) | Диаметр валка (мм) | Тип магнита | Карта данных (EN) |
|---|---|---|---|---|---|
| MV 254 F 200 | 20 | 200 | 254 | Феррит | показать PDF |
| MV 254 F 300 | 25 | 300 | 254 | Феррит | показать PDF |
| MV 254 F 400 | 30 | 400 | 254 | Феррит | показать PDF |
| MV 254 F 500 | 35 | 500 | 254 | Феррит | показать PDF |
| MV 254 F 600 | 40 | 600 | 254 | Феррит | показать PDF |
| MV 254 F 700 | 45 | 700 | 254 | Феррит | показать PDF |
| MV 254 F 800 | 50 | 800 | 254 | Феррит | показать PDF |
| MV 254 F 900 | 60 | 900 | 254 | Феррит | показать PDF |
| MV 254 F 1000 | 75 | 1000 | 254 | Феррит | показать PDF |
Некоторые изделия из этого модельного ряда доступны для немедленной отгрузки. Предложение магнитных сепараторов, имеющихся в наличии, мы постоянно расширяем, что гарантирует их немедленную поставку. Информацию о текущей доступности можно получить у нашего дилера.
Неодимовая версия
| Продукт | Макс. производительность (м3/ч) | Соответствующая ширина конвейерной ленты (мм) | Диаметр валка (мм) | Тип магнита | Карта данных (EN) |
|---|---|---|---|---|---|
| MV 254 N 200 | 20 | 200 | 254 | Неодим | показать PDF |
| MV 254 N 300 | 25 | 300 | 254 | Неодим | показать PDF |
| MV 254 N 400 | 30 | 400 | 254 | Неодим | показать PDF |
| MV 254 N 500 | 35 | 500 | 254 | Неодим | показать PDF |
| MV 254 N 600 | 40 | 600 | 254 | Неодим | показать PDF |
| MV 254 N 700 | 45 | 700 | 254 | Неодим | показать PDF |
| MV 254 N 800 | 50 | 800 | 254 | Неодим | показать PDF |
| MV 254 N 900 | 60 | 900 | 254 | Неодим | показать PDF |
| MV 254 N 1000 | 75 | 1000 | 254 | Неодим | показать PDF |
MV 304
- Диаметр шкива: 304 мм
- До 4 200 Гаусс на поверхности шкива
Ферритовая версия
| Продукт | Макс. производительность (м3/ч) | Соответствующая ширина конвейерной ленты (мм) | Диаметр валка (мм) | Тип магнита | Карта данных (EN) |
|---|---|---|---|---|---|
| MV 304 F 200 | 15 | 200 | 304 | Феррит | показать PDF |
| MV 304 F 300 | 25 | 300 | 304 | Феррит | показать PDF |
| MV 304 F 400 | 35 | 400 | 304 | Феррит | показать PDF |
| MV 304 F 500 | 45 | 500 | 304 | Феррит | показать PDF |
| MV 304 F 600 | 55 | 600 | 304 | Феррит | показать PDF |
| MV 304 F 700 | 65 | 700 | 304 | Феррит | показать PDF |
| MV 304 F 800 | 75 | 800 | 304 | Феррит | показать PDF |
| MV 304 F 900 | 85 | 900 | 304 | Феррит | показать PDF |
| MV 304 F 1000 | 95 | 1000 | 304 | Феррит | показать PDF |
Неодимовая версия
| Продукт | Макс. производительность (м3/ч) | Соответствующая ширина конвейерной ленты (мм) | Диаметр валка (мм) | Тип магнита | Карта данных (EN) |
|---|---|---|---|---|---|
| MV 304 N 200 | 15 | 200 | 304 | Неодим | показать PDF |
| MV 304 N 300 | 25 | 300 | 304 | Неодим | показать PDF |
| MV 304 N 400 | 35 | 400 | 304 | Неодим | показать PDF |
| MV 304 N 500 | 45 | 500 | 304 | Неодим | показать PDF |
| MV 304 N 600 | 55 | 600 | 304 | Неодим | показать PDF |
| MV 304 N 700 | 65 | 700 | 304 | Неодим | показать PDF |
| MV 304 N 800 | 75 | 800 | 304 | Неодим | показать PDF |
| MV 304 N 900 | 85 | 900 | 304 | Неодим | показать PDF |
| MV 304 N 1000 | 95 | 1000 | 304 | Неодим | показать PDF |
MV 406
- Диаметр шкива: 406 мм
- До 4 200 Гаусс на поверхности шкива
Ферритовая версия
| Продукт | Макс. производительность (м3/ч) | Соответствующая ширина конвейерной ленты (мм) | Диаметр валка (мм) | Тип магнита | Карта данных (EN) |
|---|---|---|---|---|---|
| MV 406 F 300 | 35 | 300 | 406 | Феррит | показать PDF |
| MV 406 F 400 | 45 | 400 | 406 | Феррит | показать PDF |
| MV 406 F 500 | 55 | 500 | 406 | Феррит | показать PDF |
| MV 406 F 600 | 65 | 600 | 406 | Феррит | показать PDF |
| MV 406 F 700 | 75 | 700 | 406 | Феррит | показать PDF |
| MV 406 F 800 | 90 | 800 | 406 | Феррит | показать PDF |
| MV 406 F 900 | 120 | 900 | 406 | Феррит | показать PDF |
| MV 406 F 1000 | 140 | 1000 | 406 | Феррит | показать PDF |
Неодимовая версия
| Продукт | Макс. производительность (м3/ч) | Соответствующая ширина конвейерной ленты (мм) | Диаметр валка (мм) | Тип магнита | Карта данных (EN) |
|---|---|---|---|---|---|
| MV 406 N 300 | 35 | 300 | 406 | Неодим | показать PDF |
| MV 406 N 400 | 45 | 400 | 406 | Неодим | показать PDF |
| MV 406 N 500 | 55 | 500 | 406 | Неодим | показать PDF |
| MV 406 N 600 | 65 | 600 | 406 | Неодим | показать PDF |
| MV 406 N 700 | 75 | 700 | 406 | Неодим | показать PDF |
| MV 406 N 800 | 90 | 800 | 406 | Неодим | показать PDF |
| MV 406 N 900 | 120 | 900 | 406 | Неодим | показать PDF |
| MV 406 N 1000 | 140 | 1000 | 406 | Неодим | показать PDF |
MV 506
- Диаметр шкива: 506 мм
- До 4 200 Гаусс на поверхности шкива
Ферритовая версия
| Продукт | Макс. производительность (м3/ч) | Соответствующая ширина конвейерной ленты (мм) | Диаметр валка (мм) | Тип магнита | Карта данных (EN) |
|---|---|---|---|---|---|
| MV 506 F 300 | 45 | 300 | 506 | Феррит | показать PDF |
| MV 506 F 400 | 55 | 400 | 506 | Феррит | показать PDF |
| MV 506 F 500 | 70 | 500 | 506 | Феррит | показать PDF |
| MV 506 F 600 | 85 | 600 | 506 | Феррит | показать PDF |
| MV 506 F 700 | 105 | 700 | 506 | Феррит | показать PDF |
| MV 506 F 800 | 125 | 800 | 506 | Феррит | показать PDF |
| MV 506 F 900 | 145 | 900 | 506 | Феррит | показать PDF |
| MV 506 F 1000 | 180 | 1000 | 506 | Феррит | показать PDF |
Неодимовая версия
| Продукт | Макс. производительность (м3/ч) | Соответствующая ширина конвейерной ленты (мм) | Диаметр валка (мм) | Тип магнита | Карта данных (EN) |
|---|---|---|---|---|---|
| MV 506 N 300 | 45 | 300 | 506 | Неодим | показать PDF |
| MV 506 N 400 | 55 | 400 | 506 | Неодим | показать PDF |
| MV 506 N 500 | 70 | 500 | 506 | Неодим | показать PDF |
| MV 506 N 600 | 85 | 600 | 506 | Неодим | показать PDF |
| MV 506 N 700 | 105 | 700 | 506 | Неодим | показать PDF |
| MV 506 N 800 | 125 | 800 | 506 | Неодим | показать PDF |
| MV 506 N 900 | 145 | 900 | 506 | Неодим | показать PDF |
| MV 506 N 1000 | 165 | 1000 | 506 | Неодим | показать PDF |
MV 609
- Диаметр шкива: 609 мм
- До 4 200 Гаусс на поверхности шкива
Ферритовая версия
| Продукт | Макс. производительность (м3/ч) | Соответствующая ширина конвейерной ленты (мм) | Диаметр валка (мм) | Тип магнита | Карта данных (EN) |
|---|---|---|---|---|---|
| MV 609 F 300 | 55 | 300 | 609 | Феррит | показать PDF |
| MV 609 F 400 | 70 | 400 | 609 | Феррит | показать PDF |
| MV 609 F 500 | 85 | 500 | 609 | Феррит | показать PDF |
| MV 609 F 600 | 100 | 600 | 609 | Феррит | показать PDF |
| MV 609 F 700 | 150 | 700 | 609 | Феррит | показать PDF |
| MV 609 F 800 | 190 | 800 | 609 | Феррит | показать PDF |
| MV 609 F 900 | 205 | 900 | 609 | Феррит | показать PDF |
| MV 609 F 1000 | 220 | 1000 | 609 | Феррит | показать PDF |
Почему магнитные валоки от SOLLAU?
Скачать PDF
(Размер 704 kB)

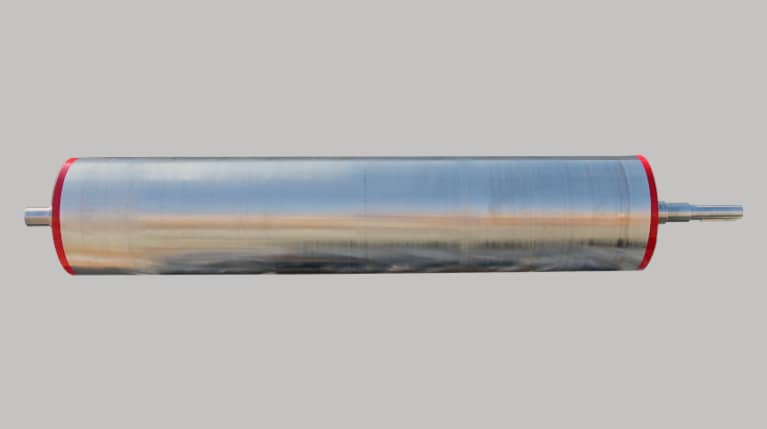

Магнитный цилиндр MV становится непосредственной частью ленточного конвейера и заменяет его головной или прижимной ролик — в отличие от барабана MBZ/MBO он не требует отдельного кожухового блока рядом с конвейером. Внутри цилиндра неподвижно закреплён магнитный сердечник, вокруг которого вращается обечайка; железные включения увлекаются за ось цилиндра и отделяются от немагнитного материала, который падает раньше под собственным весом.
Магнитное поле магнитного цилиндра MV распространяется приблизительно на 100 мм от поверхности — при большей высоте слоя частицы в удалённых зонах выходят из зоны действия поля и сепарация будет неполной. Рекомендуем поэтому, чтобы высота материала не превышала 80 мм; в случае сомнений мы проводим бесплатное испытание вашего материала с гарантированным сроком три дня.
Цилиндры MV мы поставляем в восьми диаметрах от 154 до 609 мм с магнитным полем до 4 200 Гс и пропускными способностями от 15 до 220 м³/ч в зависимости от выбранной модели и ширины ленты 200–1 500 мм. Производство адаптируем к параметрам вашей линии; ряд моделей доступен немедленно со склада.
Ферритовый сердечник имеет практически неограниченный срок службы и подходит для стандартной сепарации более крупных железных частиц. Неодимовый сердечник (NdFeB) создаёт более сильное магнитное поле и улавливает даже мелкие или слабомагнитные примеси — его выбор мы рекомендуем везде, где феррит недостаточен или где требуется максимальная чистота выходного материала.
Цилиндры MV находят применение прежде всего в деревообрабатывающей промышленности и рециклинге древесных отходов, горнодобывающей и строительной промышленности, переработке пластмасс и резины, керамической и стекольной промышленности, а также в пищевой промышленности. Они защищают последующее технологическое оборудование — дробилки, мельницы и грохоты — от повреждений, вызванных металлическими примесями в материале.
На магнитный сердечник цилиндров MV мы предоставляем гарантию 5 лет и обеспечиваем гарантийное и послегарантийное обслуживание. В каждую поставку входят монтаж на месте, пуско-наладка и обучение персонала; бесплатно проводим испытания вашего материала на нашем оборудовании с гарантированным сроком три дня.
В каких отраслях промышленности находит применение магнитный валок?
Магнитные цилиндры находят свое применение прежде всего в области утилизации и переработки отходов, в лесной промышленности, на производстве пластмасс, при добыче и переработке полезных ископаемых и т.п.
Переработка и утилизация отходов
Машиностроение и литейная промышленность
Целлюлозно-бумажная промышленность
Табачная промышленность
Текстильная промышленность
Стекольная и фарфоро-фаянсовая промышленность
Горно-шахтная промышленность
Цементная и известковая промышленность
Химическая промышленность, краски
Автомобильная промышленность
Пищевая промышленность
Деревообрабатывающая промышленность
Пластиковая и резиновая промышленность
Электроэнергетика
