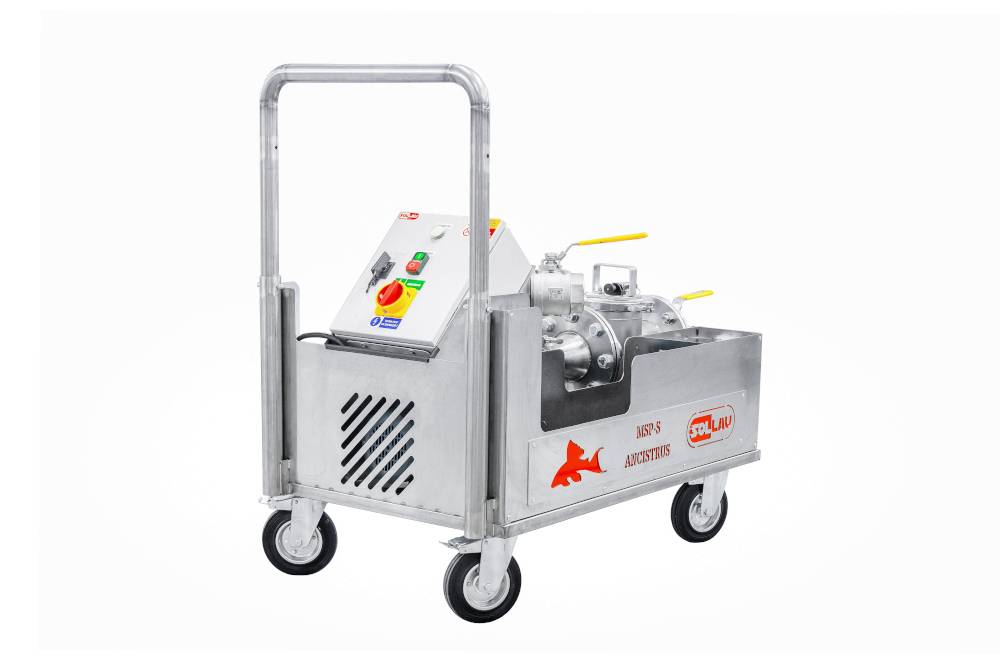

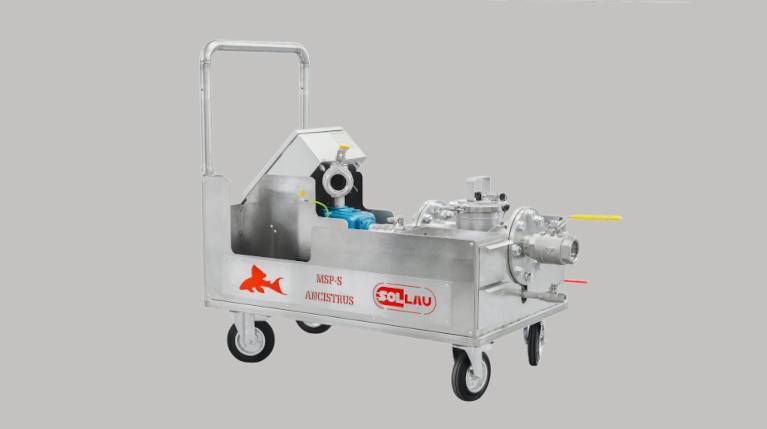

Мобильная система магнитной фильтрации MSP-S ANCISTRUS
Мобильная система магнитной фильтрации MSP-S ANCISTRUS предназначена специально для извлечения ферромагнитных частиц из технических масел и эмульсий.
Основные выгоды сепаратора MSP-S ANCISTRUS
- Продление срока службы смазочно-охлаждающих и гидравлических жидкостей
- Улучшение поверхности обрабатываемых продуктов (в случае очистки масел и эмульсий для резки и шлифования)
- Сокращение расходов на приобретение и последующую экологичную утилизацию напр. Твердых или одноразовых фильтров
- Сокращение расходов на приобретение и последующую экологичную утилизацию технических жидкостей
- Продление срока службы инструментов (например, для обработки резанием)
- Очистка контуров технических жидкостей и вне обычной производственной деятельности (например, ночью)
- Снижение износа насосов и форсунок
- Снижение затрат на техническое обслуживание
- Устранение производственных простоев
- Постоянная защита технологического оборудования
- Непрерывный режим производства
- Компактность и мобильность делают этот сепаратор идеальным решением, например, для сервисных компаний в машиностроительной промышленности
Конструкция сепаратора

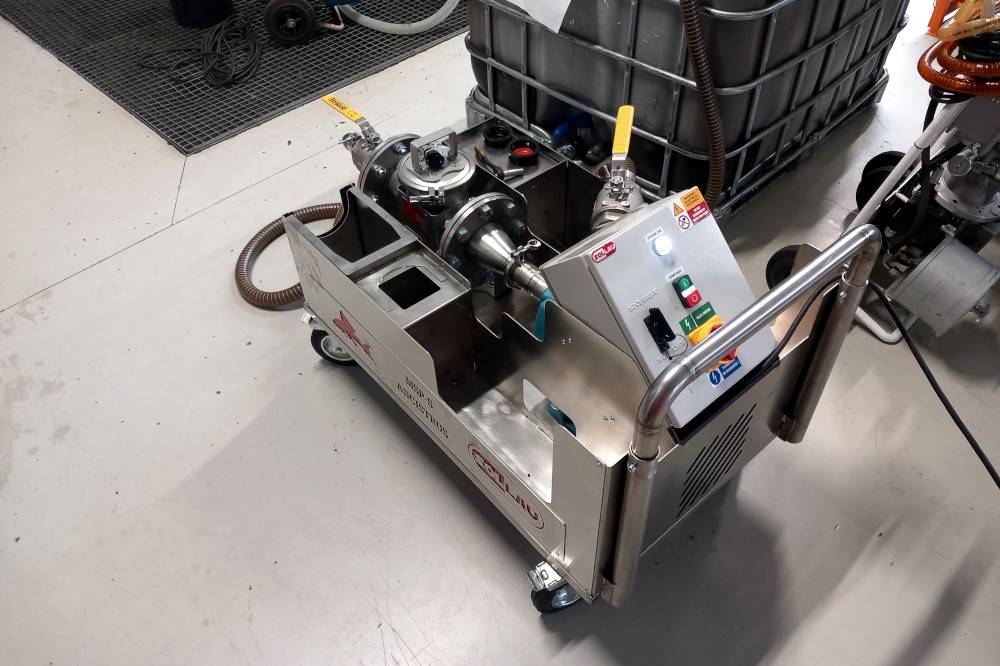

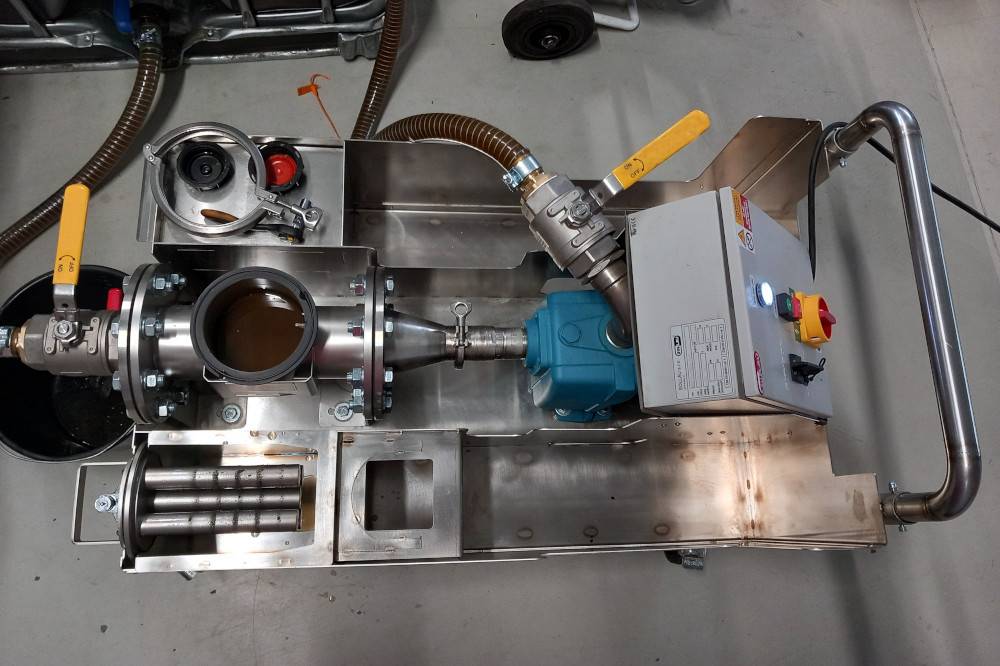

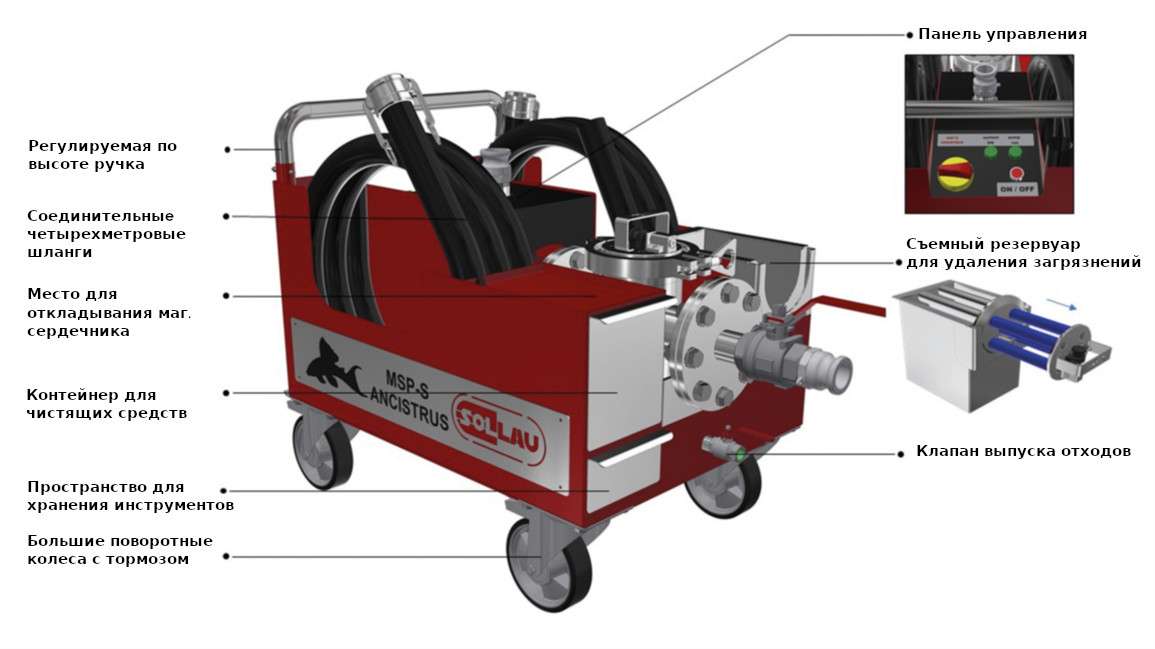

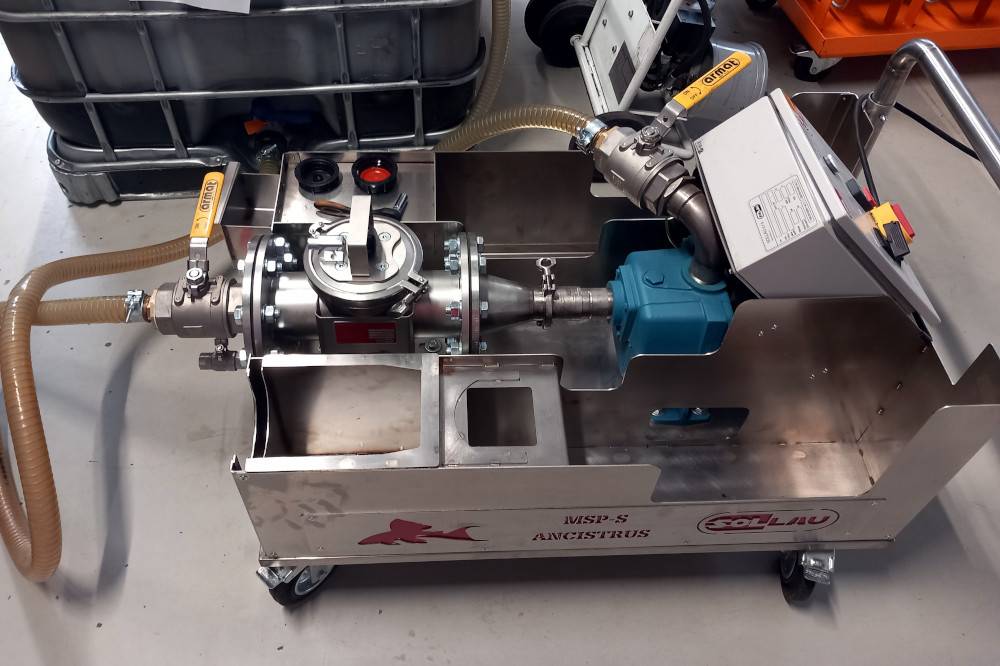

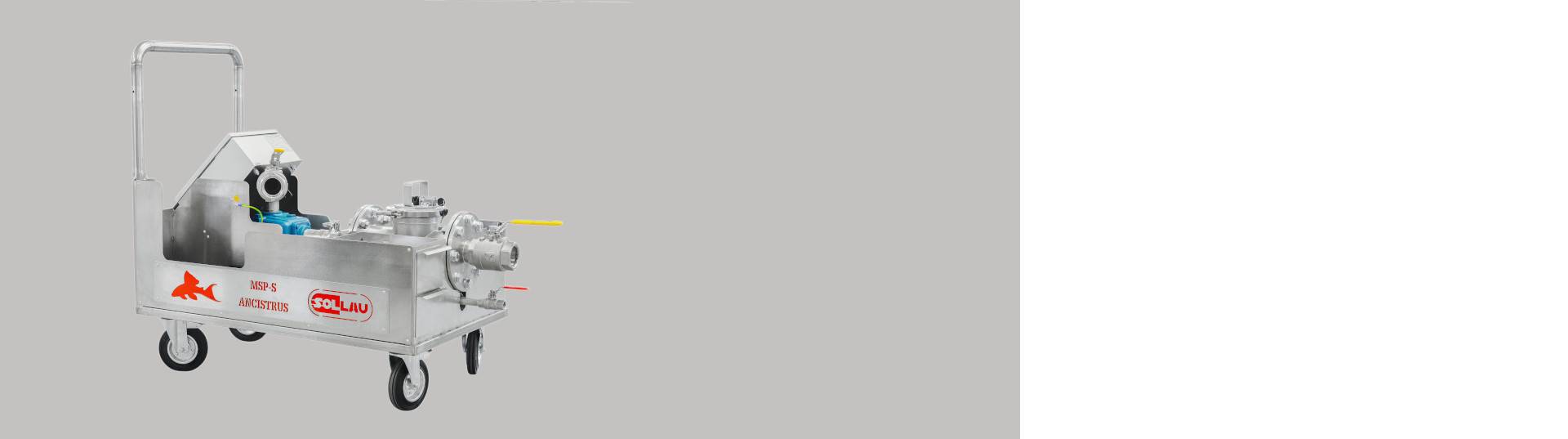

На мобильной платформе расположена комплектная система фильтрации, состоящая из:
- чрезвычайно мощного магнитного сепаратора,
- насоса
- и набора шлангов с быстроразъемными соединениями для немедленного подключения сепаратора к очищаемому контуру.

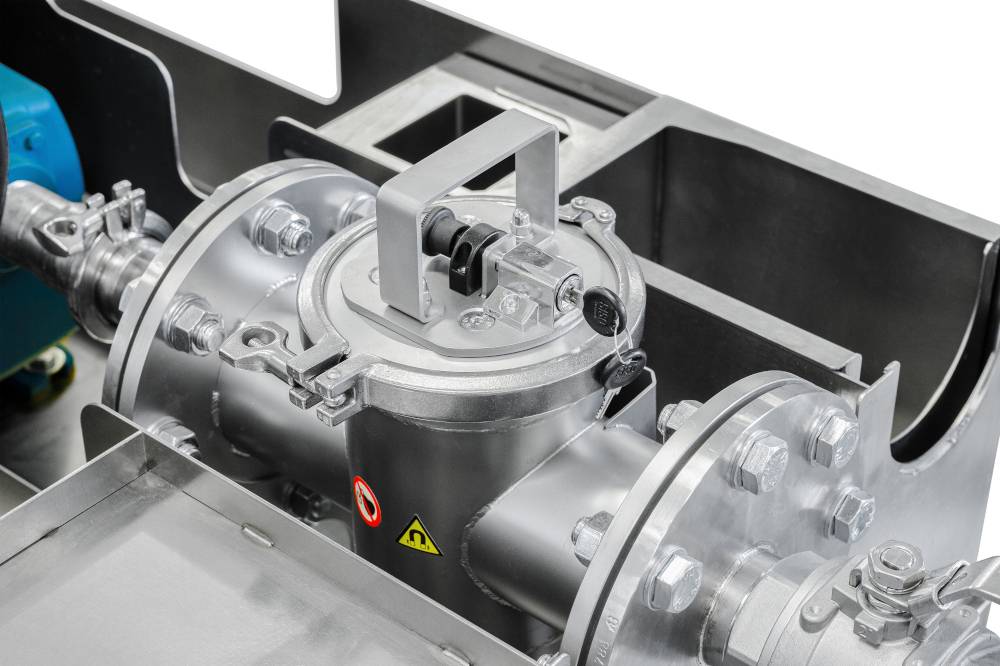

Магнитные стержни в магнитном фильтре образуют лабиринт, и отделяемая среда находится в интенсивном контакте с этими стержнями. В результате достигается высокий уровень сепарации с возможностью улавливать железные примеси размером от 1 микрона!

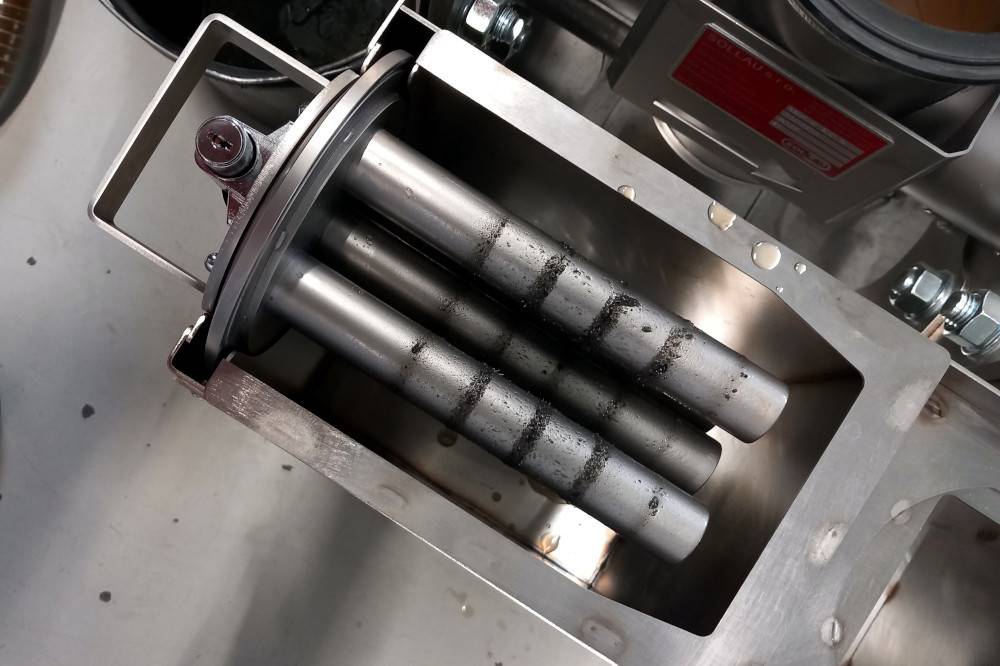

В ходе сепарации захваченные магнитные частицы удерживаются на задних частях магнитных трубок. Поэтому они не блокируют поток очищаемого материала и вместе с тем защищены от нежелательного уноса сепарируемой средой.
Очистка сепаратора
После закрытия входа и выхода очищаемой жидкости внутренняя часть сепаратора вынимается и помещается в улавливающую емкость (которая встроена в мобильную сепарационную установку). Затем неодимовые сердечники извлекаются из защитных трубок из нержавеющей стали, и захваченные железные частицы, которые до этого удерживались магнитами на поверхности этих трубок, самопроизвольно падают в емкость. Впоследствии сепаратор можно снова собрать и возобновить процесс очистки
SOLLAU – наши изделия сваривают настоящие профессионалы!
Сертификаты компании SOLLAU:
Разрешение на сварку оборудования, работающего под давлением, в соответствии с PED 2014/68/EU
Сертификация в соответствии с EN-ISO 3834-2, EN 1090-2, EN 13480-1 – 13480-5, EN 13445-1 – EN 13445-5
MSP-S ANCISTRUS
- Устойчивость к давлению до 8 бар
- 16 000 гаусс на сердечнике и до 11 500 гаусс на защитной трубке
- Большая улавливающая магнитная поверхность = большая удерживающая способность
- Мобильная конструкция = быстрое перемещение сепаратора
- Простое подключение благодаря универсальной системе быстрого соединения
- Механический сетчатый фильтр для улавливания немагнитных частиц (опция)
Технические данные
Габаритные размеры мобильной сепарационной установки MSP-S ANCISTRUS
- Высота без поручня: 666 мм
- Высота с поручнем: 1 000 мм
- Высота ходовой части: 182 мм
- Длина: 1 321 мм
- Ширина: 600 мм
Описание насоса
Calpeda AM 40-10B (230 В, 50 Гц, двигатель: 2900 об/мин, 0,55 кВт, масса около 20 кг, давление: 6 бар, IP 54, макс. высота всасывания: 12,9 м

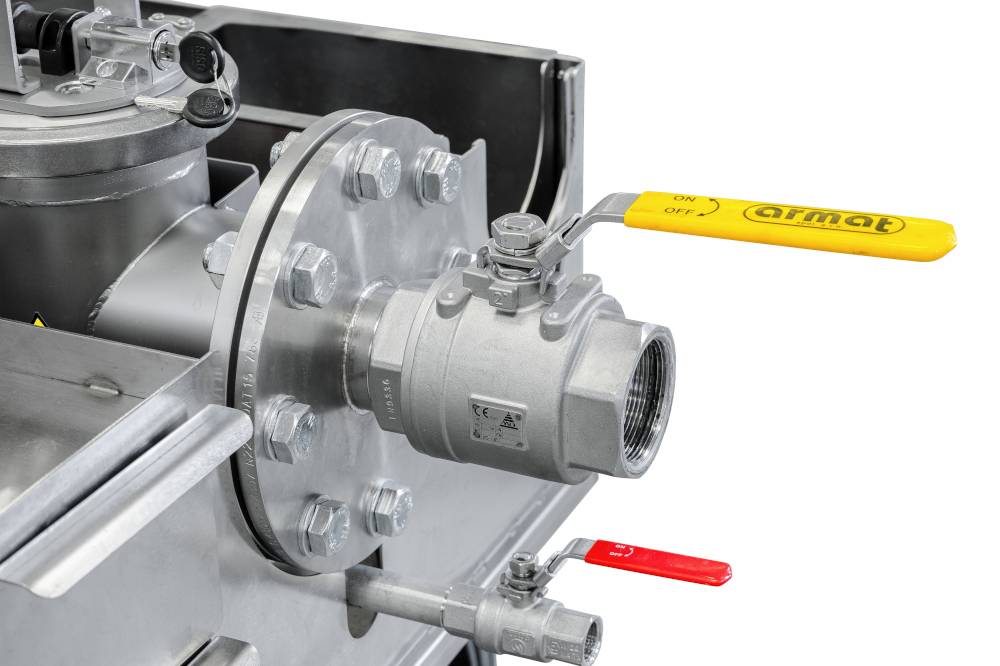

Подключение
Впускные и выпускные четырехметровые шланги из маслостойкого ПВХ. Шланги поставляются с быстроразъемными соединениями, гарантирующими простое и быстрое подключение мобильного чистящего устройства к очищаемому контуру.
| Продукт | Диаметр входа/выхода (мм) | Карта данных (EN) |
|---|---|---|
| MSP-S 100 N ANCISTRUS | 100 | показать PDF |
Мобильный магнитный сепаратор MSP-S ANCISTRUS предназначен прежде всего для отделения ферромагнитных частиц из промышленных масел и эмульсий — конкретно из смазочно-охлаждающих, шлифовальных, охлаждающих и гидравлических жидкостей. Благодаря компактной мобильной конструкции он является идеальным решением для сервисных компаний в машиностроении и для очистки контуров с техническими жидкостями вне обычного режима производства, например в ночное время.
Сепаратор MSP-S ANCISTRUS оснащён неодимовыми магнитами с индукцией 16 000 Гс на сердечнике и 11 500 Гс на кожухе магнитной трубки. Максимально достижимая индукция в линейке MSP-S составляет 18 700 Гс, отрывная сила — до 176 Н. Улавливаются ферромагнитные загрязнения размером от 1 микрона.
Мобильный блок на колёсном шасси представляет собой комплектную систему, состоящую из магнитного сепаратора, насоса Calpeda AM 40-10B (230 В, 0,55 кВт, давление 6 бар) и комплекта четырёхметровых шлангов из маслостойкого ПВХ. Шланги оснащены быстроразъёмными муфтами для немедленного подключения к очищаемому контуру. В состав блока входит также интегрированный сборный бак для уловленных загрязнений.
После закрытия входа и выхода очищаемой жидкости корпус сепаратора извлекается и помещается в интегрированный сборный бак. Неодимовые сердечники вытягиваются из защитных трубок из нержавеющей стали, и уловленные частицы Fe самопроизвольно падают в бак. Затем сепаратор снова собирается и процесс очистки может быть продолжен. В качестве дополнительного оснащения доступно механическое сито для задержания немагнитных загрязнений.
Сепаратор MSP-S ANCISTRUS рассчитан на рабочее давление до 8 бар. Насос Calpeda AM 40-10B, встроенный в мобильный блок, работает при давлении 6 бар и максимальной высоте всасывания 12,9 м. При наличии специфических требований мы предлагаем изготовление на заказ.
Регулярная магнитная очистка технических жидкостей продлевает срок их службы и снижает расходы на приобретение новых жидкостей и их экологическую утилизацию. Улучшается качество поверхности обрабатываемых изделий и увеличивается срок службы инструментов. Сепаратор также снижает износ насосов и форсунок, устраняет производственные простои и сокращает затраты на техническое обслуживание технологического оборудования.
Сепаратор производится в соответствии с разрешением на сварку сосудов давления по директиве PED 2014/68/EU и имеет сертификат по EN-ISO 3834-2, EN 1090-2, EN 13480-1–5 и EN 13445-1–5. Мы бесплатно проведём испытания вашего материала на сепараторе в течение трёх дней — убедитесь, что оборудование соответствует вашим требованиям, ещё до принятия решения о покупке.
