12. 11. 2022
Мобильное устройство для извлечения металлов из жидкостей (анализ конкретной ситуации)
Исходное состояние:
Во многих отраслях промышленности плановые остановки производства крайне редки, но что делать, если на производстве возникли серьезные проблемы, а до плановой остановки еще далеко? В подобной ситуации оказался наш клиент (нефтеперерабатывающий завод), использующий задвижки с гидравлическим приводом для поддержания точного давления между реактором и регенератором. Работа части нефтеперерабатывающего завода зависит именно от надежности этих задвижек (потеря контроля давления может привести к очень серьезным проблемам), и обнаружение, что они перестали правильно реагировать, стало тревожным сигналом для нашего клиента.
Описание проблемы:
После проверки состояния задвижек технические специалисты НПЗ пришли к выводу, что задвижки заклинивает из-за загрязнения гидравлической жидкости. Дело в том в том, что бак для гидравлической жидкости из углеродистой стали начал корродировать, мельчайшие частицы ржавчины скапливались на внутренней поверхности бака и при движении жидкости по трубопроводной системе поступали к задвижкам (даже несмотря на наличие стационарных 10-микронных фильтров). В связи с невозможностью досрочной остановки производственной деятельности НПЗ с целью замены или очистки бака требовалось быстрое (и желательно экономичное) временное решение для удаления слабомагнитных частиц размером менее 10 мкм из гидравлической трубопроводной системы.
Решение проблемы:

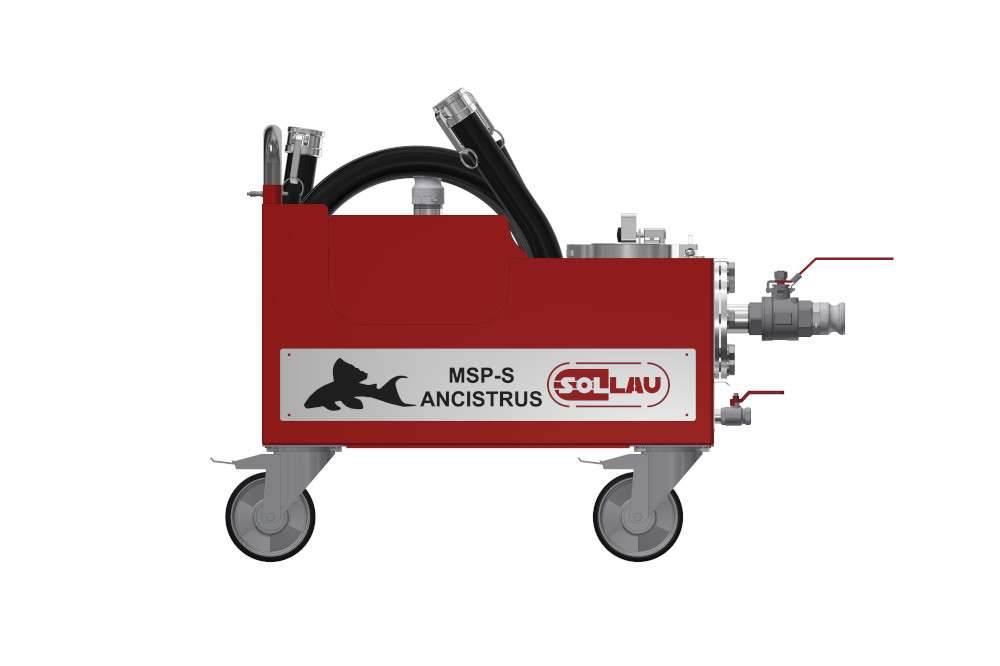

После консультации с SOLLAU клиент арендовал портативную систему фильтрации MSP-S ANCISTRUS и подключил ее к гидравлическому трубопроводу. MSP-S ANCISTRUS перекачивал гидравлическую жидкость из основной линии подачи, где она была наиболее загрязнена из-за коррозии бака, улавливал мелкие ферромагнитные частицы и перекачивал очищенную жидкость в обратный трубопровод. Уже после одного цикла очистки содержание ферромагнитных частиц в гидравлической жидкости снизилось в несколько раз, а после нескольких часов фильтрации наблюдались лишь единичные случаи их наличия в гидравлической системе (менее 1 % по сравнению с исходной ситуацией). Этот феноменальный результат побудил клиента немедленно приобрести нашу мобильную очистительную установку и использовать ее вплоть до плановой остановки производственной линии (когда весь гидравлический контур был химически очищен и промыт, включая модернизацию системы фильтрации в целом).
Финансовые преимущества нашего решения для клиента:
Затраты на возможную остановку НПЗ (связанную с ремонтом гидравлической системы трубопровода) обошлись бы в шестизначную сумму, поэтому окупаемость приобретенного сепаратора была практически немедленной.
Рекомендации эксперта:
Мобильная система фильтрации MSP-S ANCISTRUS является незаменимым помощником в различных областях применения. Она может использоваться, как в описанном выше случае, в качестве аварийного инструмента для преодоления критической ситуации или в работе, например, сервисных компаний, которые занимаются очисткой контуров технических жидкостей с небольшим содержанием ферромагнитных частиц (и поэтому приобретение стационарного магнитного сепаратора было бы нецелесообразно).
Тем не менее MSP-S ANCISTRUS можно использовать и в ряде других случаев:
- промывка под давлением масляных резервуаров или отстойников (т. наз. power flush, когда осаждения удаляются со дна резервуара с помощью насоса ANCISTRUS)
- присоединив к одному из шлангов мобильного сепаратора очистительную насадку, можно снять железосодержащие загрязнения со стенок резервуара (т. наз. wand flush)
- с помощью встроенных шлангов можно перекачивать техническую жидкость из одного резервуара в другой, одновременно очищая ее, т. наз. transfert cart)
- используя насос ANCISTRUS, можно гораздо быстрее и легче – по сравнению с отведением самотеком – очистить резервуары от загрязнений (т. наз. system drain)
- Ancistrus можно подключить к системе трубопроводов на постоянной основе и использовать как внешнюю трубопроводную систему (т. наз. offline filtration)
- из бака для технической жидкости загрязнения вымываются легче и лучше, чем при удалении самотеком, если отработанное масло откачивается с помощью насоса ANCISTRUS
- мобильную систему фильтрации можно также использовать, например, для очистки новых труб или шлангов перед их установкой в трубопроводную систему (поскольку во время транспортировки и хранения в них могли попасть обломки железных предметов, магнитная пыль и т. д., речь идет о т. наз. hose cleaning)
