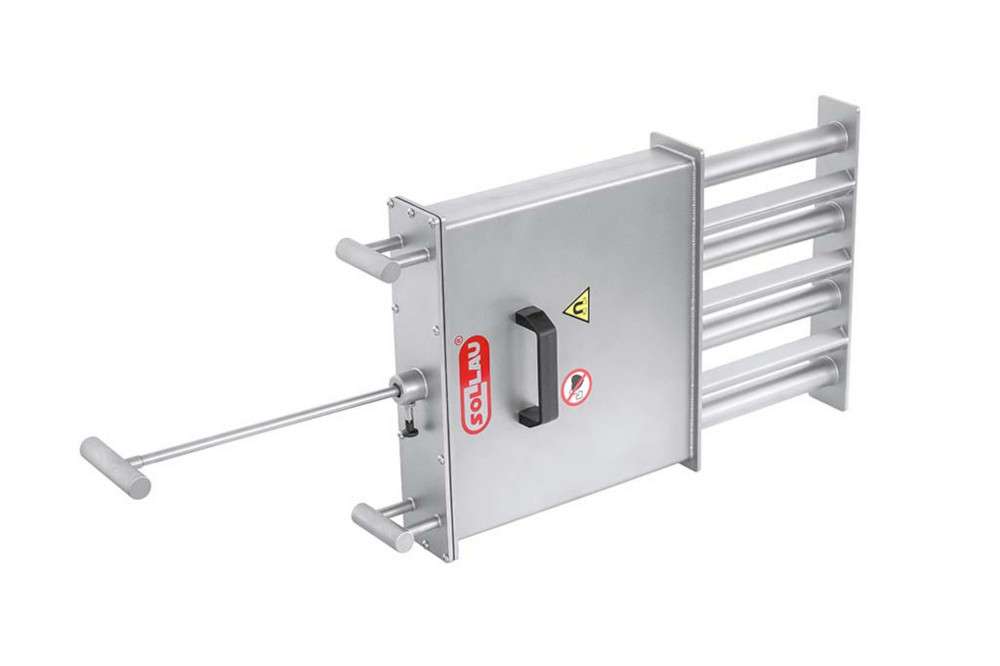

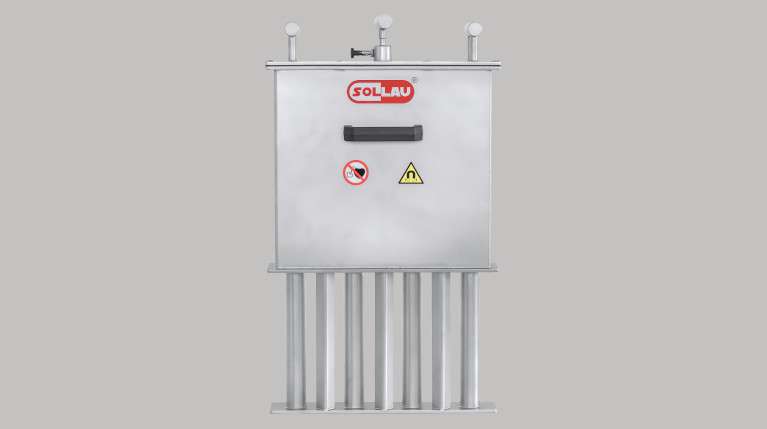

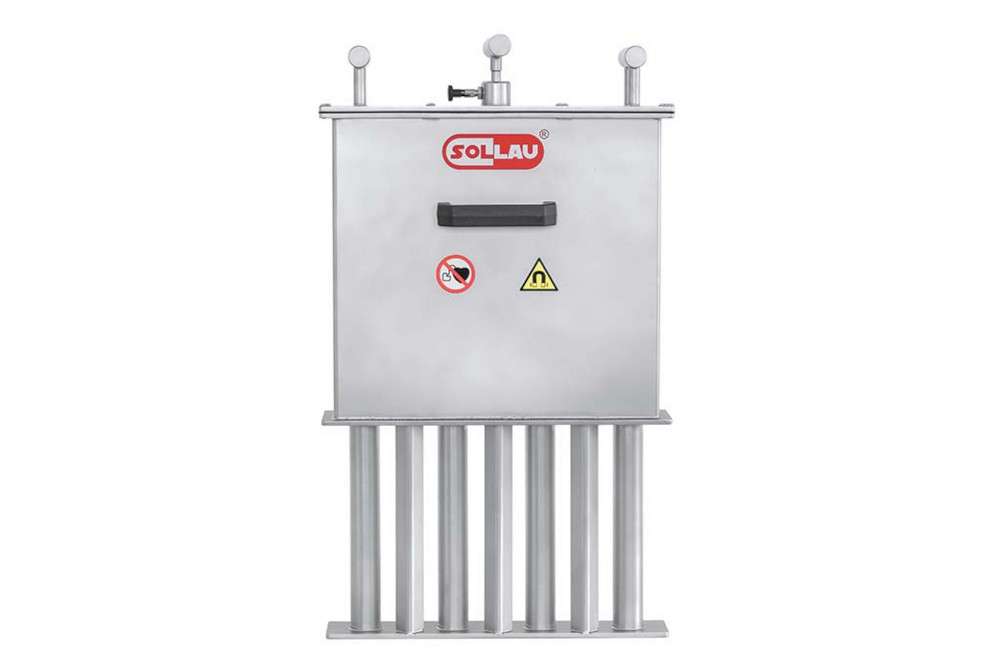

Магнитный стержневый сепаратор для жидкостей MRZ
Магнитный решетчатый сепаратор для жидких смесей служит для улавливания ферромагнитных частиц из жидких материалов (в частности, из охлаждающих смесей и эмульсий, используемых при фрезеровке, токарной обработке, шлифовании, полировании, сверлении и т.п.).
Конструкция магнитного сепаратора

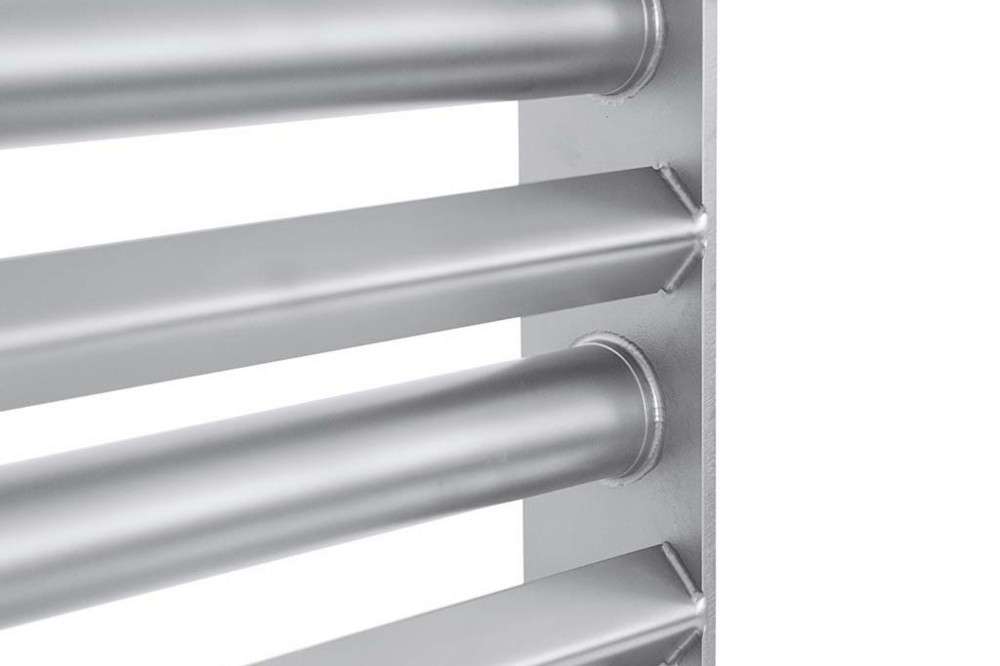

Внутренняя часть сепаратора образована системой магнитных трубок с сильными неодимовыми магнитами, способными улавливать в т.ч. не в полной мере магнитные частицы. С учетом того, что трубки магнитов подвержены непрерывному воздействию агрессивных жидкостей и химикатов, при конструировании данного изделия делался максимальный упор на корпус сепаратора (из нержавеющей стали) и тщательное закрывание кожухами сердечников постоянных NdFeB магнитов (вставленных в трубки решетки). Для обеспечения как можно более высокой эффективности входную часть сепаратора можно снабдить разгребающими козырьками, направляющими поток материала на отдельные магнитные трубки.
Как очищается решетчатый магнитный сепаратор?

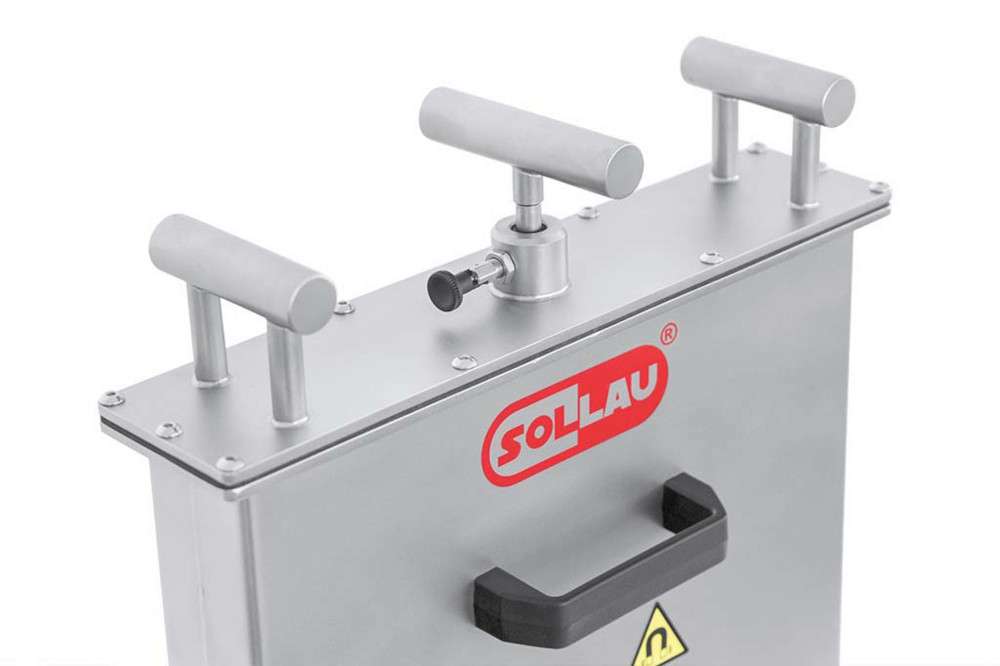

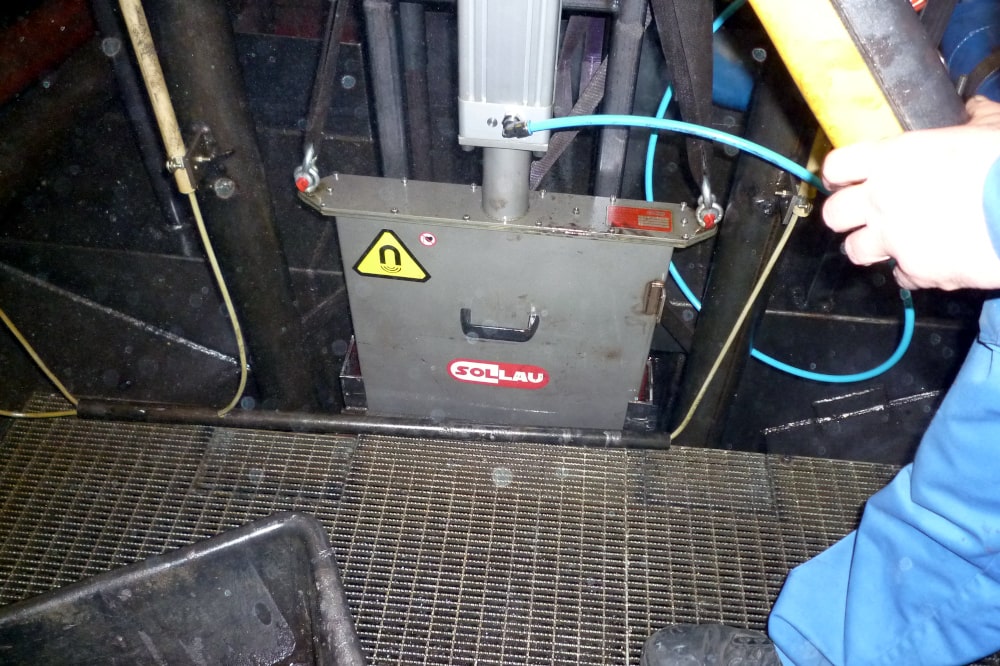

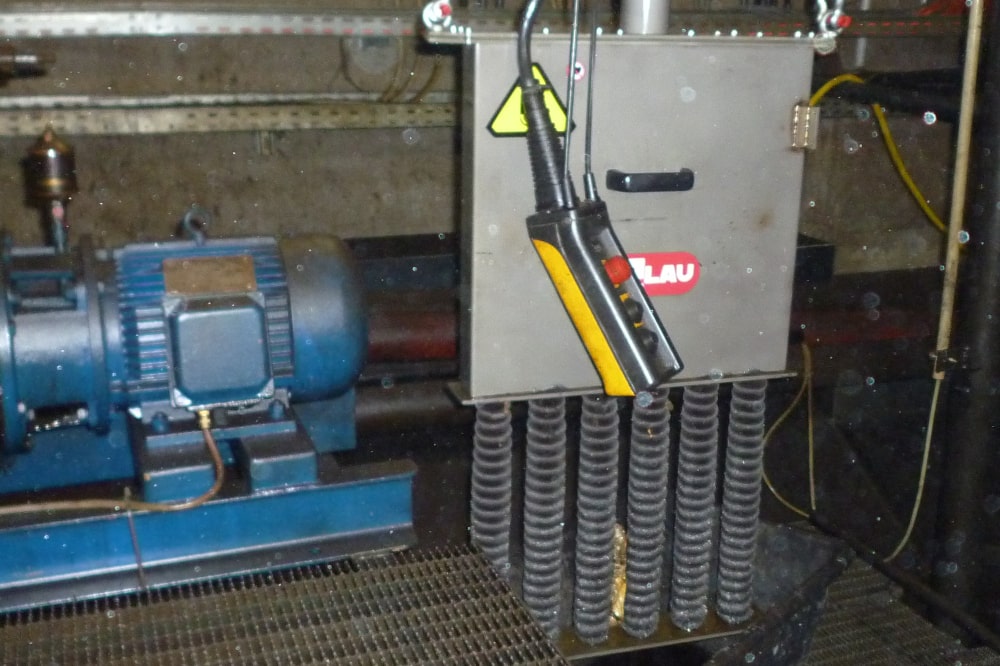

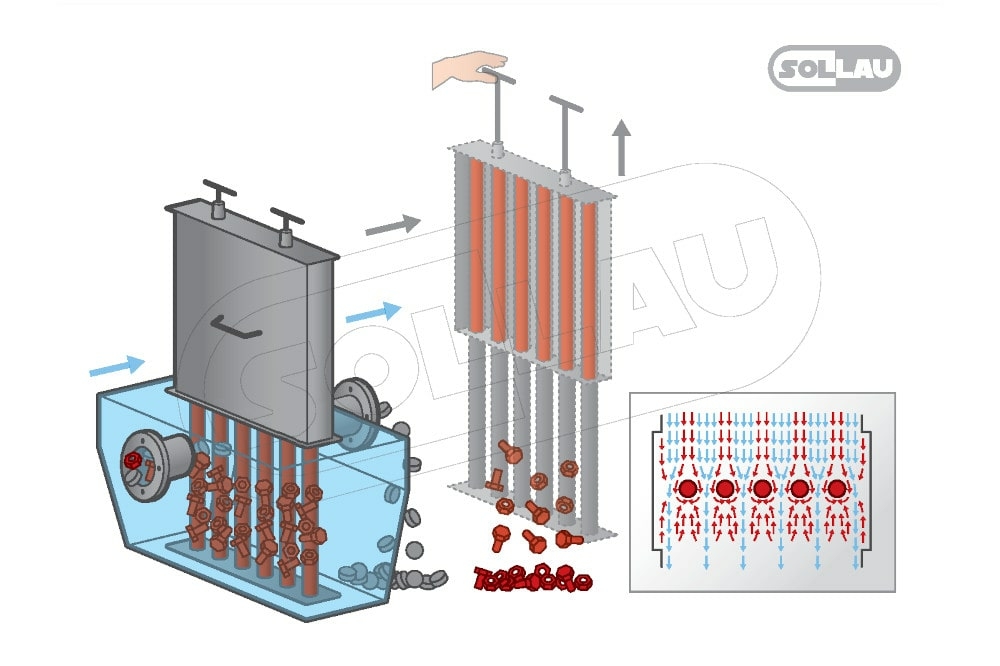

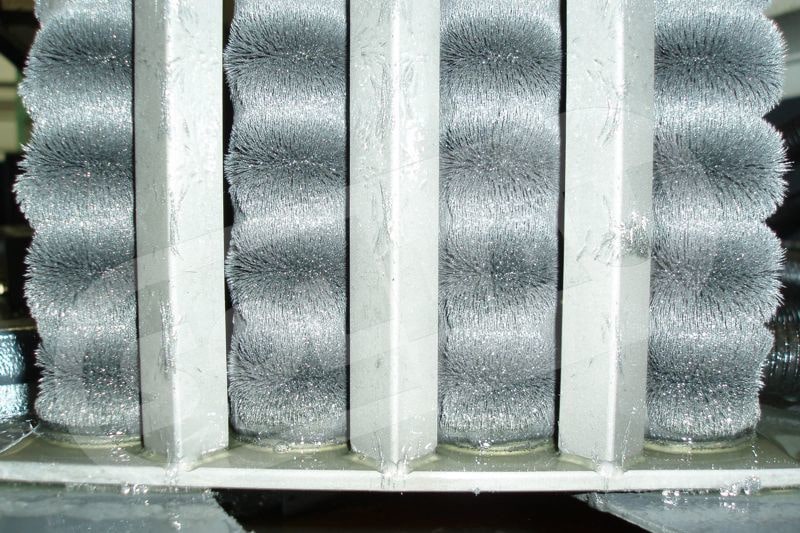

Чистка сепаратора производится путем перемещения неодимовых магнитных сердечников (управляемых вручную рычагом или пневматически) в верхнюю закрытую кожухами часть сепаратора. Металлические нечистоты, улавливаемые на решетках сепаратора, после этого произвольно отпадают. Благодаря корпусному варианту сепаратора неодимовые сердечники не требуют какого-либо техобслуживания.
При использовании нашего магнитного решетчатого сепаратора вы повысите качество ваших конечных изделий, сможете повторно использовать охлаждающую эмульсию, но прежде всего защитите ваше дорогое производственное оборудование от повреждения. Размеры сепаратора мы способны приспособить к охлаждающим емкостям и индивидуальным пожеланиям клиента.
SOLLAU – наши изделия сваривают настоящие профессионалы!
Сертификаты компании SOLLAU:
Разрешение на сварку оборудования, работающего под давлением, в соответствии с PED 2014/68/EU
Сертификация в соответствии с EN-ISO 3834-2, EN 1090-2, EN 13480-1 – 13480-5, EN 13445-1 – EN 13445-5
MRZ
- Высокая отрывная сила (до 176 N)
- По запросу доступен также с пневматической очисткой
- Прочная конструкция из нержавеющей стали
- Идеально подходит для систем с открытым потоком
Магнитный решетчатый сепаратор для жидких смесей служит для улавливания ферромагнитных частиц из жидких материалов (в частности, из охлаждающих смесей и эмульсий, используемых при фрезеровке, токарной обработке, шлифовании, полировании, сверлении и т.п.).
| Продукт | Ширина (в мм) | Высота (мм) | Карта данных (EN) |
|---|---|---|---|
| MRZ 100 / 2 N | 100 | 100 | показать PDF |
| MRZ 150 / 3 N | 150 | 100 | показать PDF |
| MRZ 200 / 4 N | 200 | 200 | показать PDF |
| MRZ 250 / 4 N | 250 | 200 | показать PDF |
| MRZ 300 / 4 N | 200 | 300 | показать PDF |
| MRZ 350 / 5 N | 350 | 300 | показать PDF |
| MRZ 400 / 5 N | 400 | 400 | показать PDF |
| MRZ 450 / 5 N | 450 | 400 | показать PDF |
Мы производим магнитные сепараторы с тремя степенями магнитной индукции

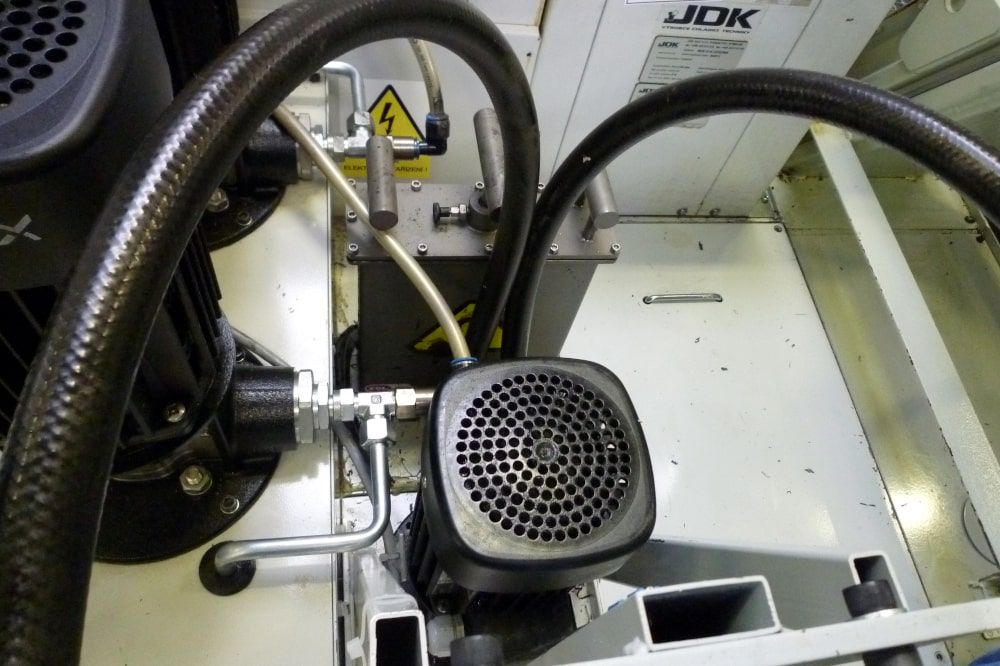

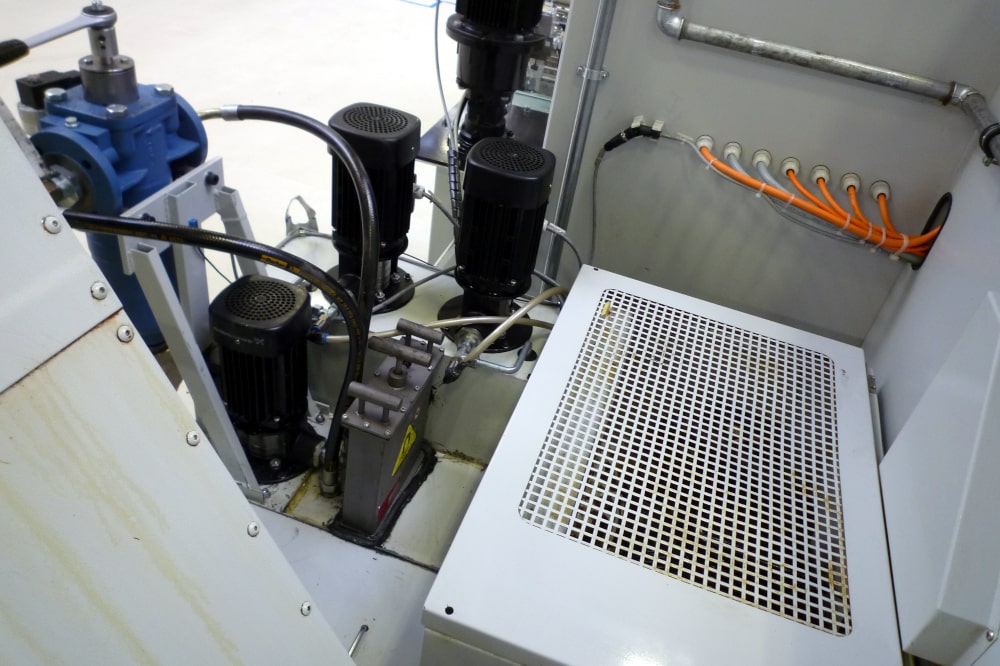

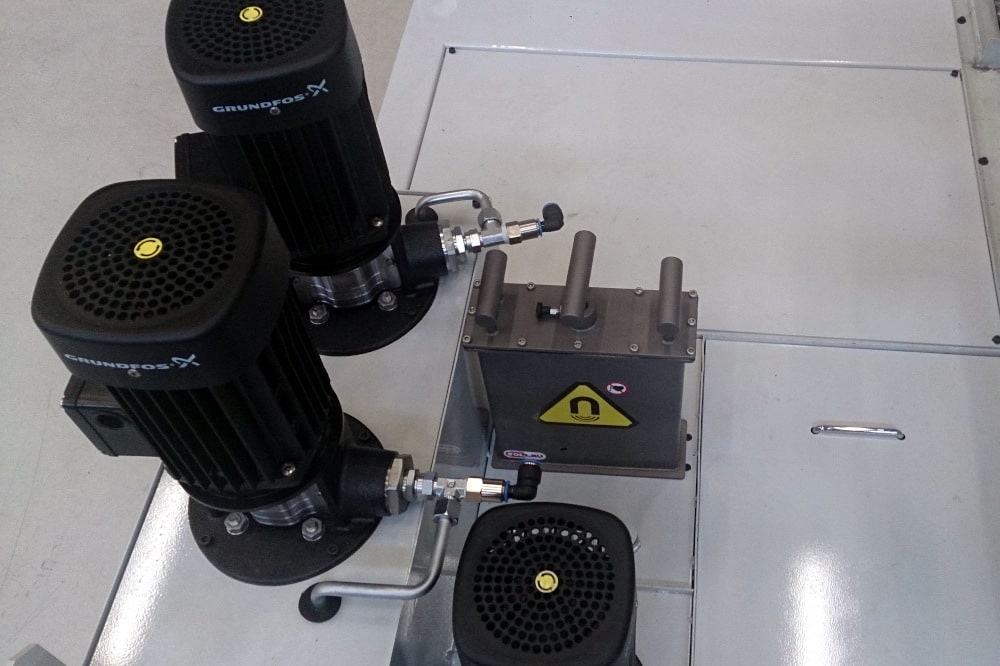

MRZ предназначен для открытых проточных систем с небольшим количеством ферромагнитных загрязнений — как правило, резервуаров охлаждающих эмульсий у металлорежущих станков. Проточный сепаратор MSP-MC подходит для встройки в закрытый трубопроводный контур, тогда как автоматический MSP-AC рекомендуется там, где материал сильно загрязнён и ручная очистка была бы слишком частой. Мы поможем с выбором на основе конкретных параметров вашего применения.
Решётчатый магнитный сепаратор MRZ улавливает ферромагнитные частицы начиная с 1 мкм. Мы предлагаем три уровня магнитной индукции: стандартный (17 000 Гс на сердечнике), с наибольшей силой отрыва до 176 Н (16 100 Гс на сердечнике) и с наибольшей магнитной индукцией 18 700 Гс на сердечнике — последний предназначен для наиболее ответственных применений с очень мелкими загрязнениями.
Стандартная модельная линейка охватывает ширины от 100 до 450 мм (высоты от 100 до 400 мм), конкретно модели MRZ 100/2N — MRZ 450/5N. Размеры сепаратора адаптируем к вашему охлаждающему резервуару или специфическим требованиям по размещению — изготовление по индивидуальным размерам является стандартной частью нашего предложения.
Очистка производится путём перемещения неодимовых магнитных сердечников в верхнюю закрытую зону сепаратора — вручную с помощью рычага управления или пневматически, — после чего задержанные металлические загрязнения осыпаются самостоятельно. Магнитные сердечники не требуют обслуживания благодаря корпусному исполнению. Дополнительно предлагаются отклоняющие козырьки, направляющие поток материала к магнитным трубкам и повышающие эффективность сепарации.
MRZ находит применение прежде всего в машиностроении для очистки охлаждающих эмульсий и масел, используемых при фрезеровании, токарной обработке, шлифовании, полировании и сверлении. Кроме того, он применяется в автомобильной, химической, керамической и стекольной промышленности, а также в целлюлозно-бумажной отрасли — везде, где необходима защита дорогостоящего производственного оборудования от повреждений металлическими загрязнениями и одновременное продление срока службы охлаждающей жидкости.
Бесплатно проводим испытания вашего материала на наших магнитных сепараторах и гарантируем результаты в течение трёх дней. Приедем к вам, обследуем производство и предложим конкретное решение — после монтажа обеспечиваем пуско-наладку, обучение персонала и в дальнейшем авторизованное сервисное обслуживание на весь срок эксплуатации сепаратора.
Сепараторы MRZ изготавливаются полностью из нержавеющей стали с разрешением на сварку сосудов под давлением по PED 2014/68/EU и с сертификацией по EN-ISO 3834-2, EN 1090-2 и стандартам EN 13480 и EN 13445. Для заказчиков в машиностроении и химической промышленности, где сепараторы контактируют с агрессивными жидкостями, данная сертификация означает подтверждённое качество сварных швов и долгосрочную надёжность оборудования.
В каких отраслях промышленности находит применение решетчатый магнитный сепаратор?
Магнитный решетчатый сепаратор в корпусной конструкции находит применение прежде всего в машиностроении.
