Мобильная сортировочная линия – обзор технологий

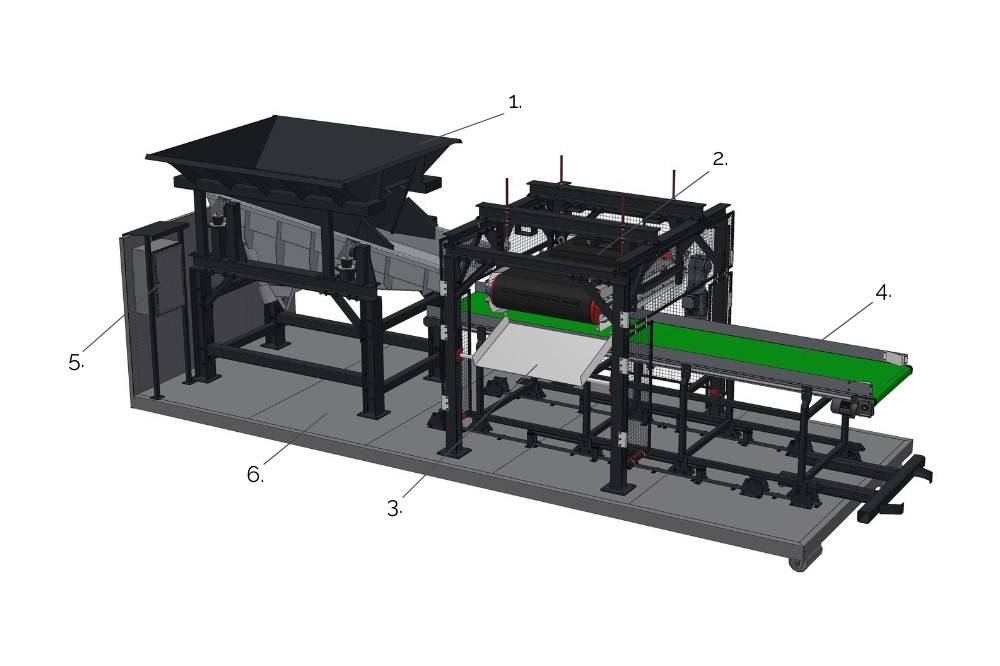

Модуль 1

• 1Вибрационный питатель с бункером
• 2Самоочищающаяся магнитная плита DND-AC
• 3Жёлоб – Fe-загрязнения
• 4Ленточный конвейер
• 5Шкаф управления 1
• 6Контейнер Abroll 1

Модуль 2

• 7Ленточный конвейер с перегибом
• 8Магнитный барабан
• 9Жёлоб – Fe-загрязнения
• 10ECS – E BULL
• 11Ленточный конвейер – инертный материал
• 12Ленточный конвейер – немагнитные металлы
• 13Выносной конвейер
• 14Шкаф управления 2
• 15Контейнер Abroll 2

1 Вибрационный питатель с бункером

• Вибрационный лоток – длина 3000 мм, ширина 950 мм
• Объём бункера ок. 1,5 м3
• Материал бункера – сталь 11 373/11 523
• Поверхность – окраска по RAL по требованию

2 Самоочищающаяся магнитная плита DND-AC Ms2 F JAGUAR – магнитная сепарация, 1-я ступень

• Автоматический магнитный сепаратор для удаления частиц Fe
• 1-я ступень магнитной сепарации – улавливает основной объём ферромагнитных частиц
• Ферритовые магниты
• Высота подвеса 270 мм
• Подвесная конструкция DND-AC разборная, линия может работать без этой ступени
• Материал рамы – сталь 11 373/11 523
• Покрытие рамы – окраска по RAL по требованию

3 Жёлоб – Fe-загрязнения

4 Ленточный конвейер

• Рабочая ширина ленты – 800 мм
• Длина конвейера – 3500–4000 мм
• Привод NORD 1,1 кВт с частотным преобразователем
• Материал конвейера – сталь 11 373/11 523
• Покрытие конвейера – окраска по RAL по требованию

5 Шкаф управления 1

• Управление вибрационным питателем + DND-AC + ленточным конвейером
• Отдельный шкаф для модуля 1 – может быть объединён со Шкафом 2 (модуль 2) для управления всей линией со Шкафа 2

6 Контейнер Abroll 1

• Габариты: 6500 × 2550 × 1470 мм.
• Крюк 50 мм – сталь 11523 – форма по DIN 30722.
• Высота крюка 1570 мм.
• Полозья INP 180, шаг по DIN 30722 – усиление у полозьев по DIN 30722.
• Стойки INP 180.

7 Ленточный конвейер с перегибом

• Рабочая ширина ленты – 800 мм
• Длина конвейера – 3600 мм
• Привод NORD 1,1 кВт с частотным преобразователем
• Материал конвейера – сталь 11 373/11 523
• Покрытие конвейера – окраска по RAL по требованию

8 Магнитный барабан MBZ 304 N 800 GRIZZLY – магнитная сепарация, 2-я ступень

• Автоматический магнитный сепаратор для удаления частиц Fe
• 2-я ступень магнитной сепарации – для обеспечения полного отделения частиц Fe
• Очень мощные неодимовые магниты NdFeB
• Диаметр барабана 204 мм, длина 800 мм
• Кожух барабана – нержавеющая сталь 1.4301
• Возможна регулировка положения магнитного барабана
• Материал рамы – сталь 11 373/11 523
• Покрытие рамы – окраска по RAL по требованию

9 Жёлоб – Fe-загрязнения

• Оснащён виброприводом

10 Вихретоковый сепаратор ECS–E 800 BULL 12 – разделение немагнитных металлов

• Сепаратор на основе вихревых токов – отделение немагнитных металлов (алюминий, медь, латунь) от инертного материала (дерево, пластик, бумага,…)
• Вихретоковый сепаратор с эксцентрично установленным ротором
• Разделение частиц от 1 мм
• Ширина ленты 800 мм
• Плавная регулировка положения ротора во время работы

11 Ленточный конвейер – инертный материал

• Отвод отсепарированного инертного материала – дерево, бумага, пластик, стекло,…
• Конвейер установлен на рельсах – лёгкое выдвижение и задвижение (для транспортировки)

12 Ленточный конвейер – немагнитные металлы

• Отвод отсепарированных немагнитных металлов – алюминий, медь, латунь,…
• Конвейер установлен на рельсах – лёгкое выдвижение и задвижение (для транспортировки)

13 Наклонный конвейер – немагнитные металлы

• Вынос отсепарированных немагнитных металлов в контейнер
• Рабочая ширина ленты – 500 мм
• Привод NORD 1,1 кВт с частотным преобразователем
• Материал конвейера – сталь 11 373/11 523
• Покрытие конвейера – окраска по RAL по требованию

14 Шкаф управления 2

• Управление магнитным барабаном + ECS-E + конвейерами
• Отдельный шкаф для модуля 2 – можно связать со Шкафом 1 (модуль 1) и управлять всей линией со Шкафа 2

15 Контейнер Abroll 2 – с кожухом

• Основание контейнера Abroll до 12 т, две сдвижные боковые тенты, задний тент, жёсткая крыша
• Габариты: 6500 × 2470 × 2484 мм.
• Крыша – жёсткая из листового металла, толщина 1,5 мм
• Боковины – сдвижной тент с натяжными ремнями, откидной задний тент
• Крюк 60 мм – сталь 11523 – форма по DIN 30722.
• Высота крюка 1570 мм.
