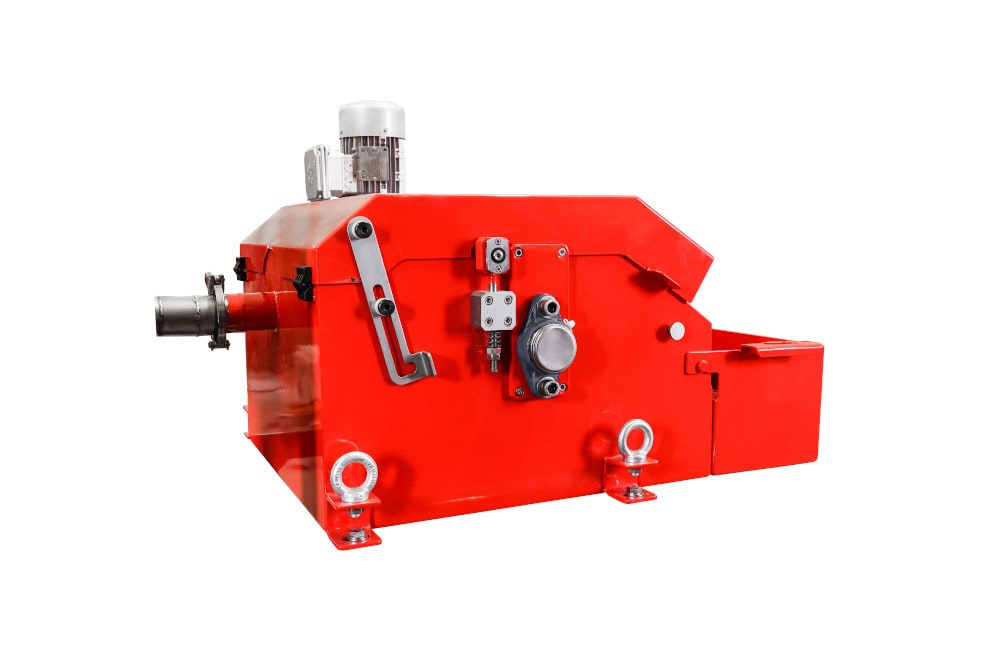

Магнитный сепаратор для мокрого обогащения MVS
Выносной сепарирующий цилиндр служит для непрерывной автоматической сепарации ферромагнитных частиц из охлаждающих эмульсий и масел.
Преимущества использования сепаратора
- Материал, очищенный от ферромагнитных примесей
- Постоянная защита технологического оборудования
- Непрерывный режим производства
- Продление срока службы смазочно-охлаждающих и гидравлических жидкостей
- Продление срока службы режущих инструментов
- Снижение износа насосов и форсунок
- Снижение затрат на техническое обслуживание
- Сокращение производственных простоев
- Повышение качества готовых изделий
- Отпадают проблемы с ликвидацией опасных отходов в виде бумажных или текстильных фильтров
Выносной сепарирующий цилиндр служит для непрерывной автоматической сепарации ферромагнитных частиц из охлаждающих эмульсий и масел при работе на металлорежущих станках. Выносной сепарирующий цилиндр не требует обслуживания и обеспечивает высокую степень сепарации. Используется для извлечения ферромагнитных частиц из смешиваемых с водой жидкостей, масляных эмульсий с различным содержанием минерального масла, синтетических смазочно-охлаждающих жидкостей и масел и т. д.
Конструкция сепарационной емкости

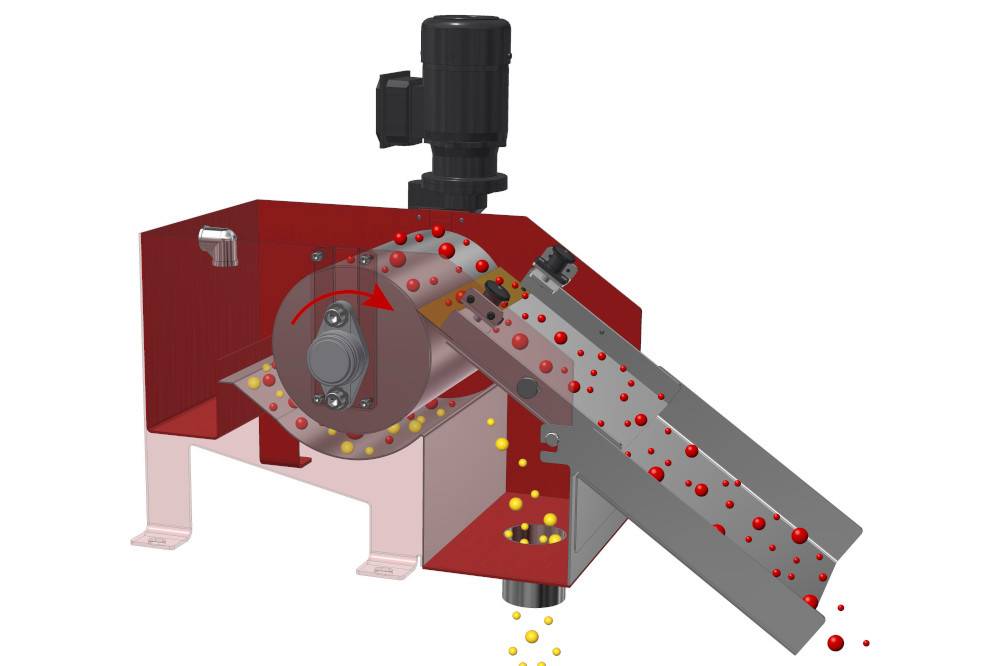

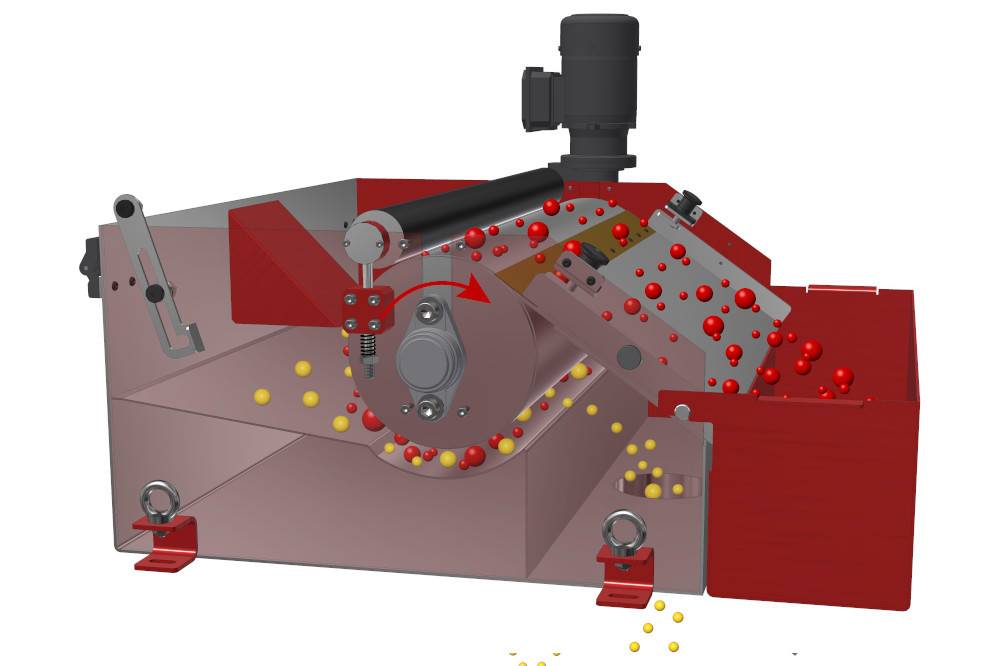

Внутри магнитного цилиндра, который вращается на валу, размещен комплект магнитных сердечников из ферритовых или неодимовых магнитов. Магнитные металлические частицы, содержащиеся в жидкости, улавливаются под воздействием магнитного поля и выносятся к планке стирающего листа, которая механически удаляет их с цилиндра в накопитель. Очищенная жидкость отводится под цилиндром для дальнейшей обработки.
Процесс сепарации можно также отслеживать при помощи контрольного окошка в верхней части сепаратора (вариант MVS LUX).
Как работает сепарационная емкость?
Благодаря высокому качеству материалов, используемых при производстве выносного сепарирующего цилиндра (нержавеющая сталь, комплект постоянных ферритовых или неодимовых магнитов), и массивной конструкции выносной сепарирующий цилиндр представляет собой надежное, не требующее обслуживания, легко устанавливаемое и несложное в эксплуатации устройство с длительным сроком службы. При использовании постоянных ферритовых магнитов гарантирован практически неограниченный срок службы, однако если требуется значительная магнитная сила или извлечение мелких ферромагнитных частиц, рекомендуем установить в цилиндр сверхмощные магниты из редкоземельного металла неодима.
Используя наш выносной сепарирующий цилиндр, вы повысите качество своих готовых изделий, сможете повторно использовать охлаждающую эмульсию, масло или смазочный материал, резко уменьшите простои и расходы на очистку машин, засоренных металлическими отходами, и главное — предохраните свое дорогостоящее производственное оборудование от повреждений.
SOLLAU – наши изделия сваривают настоящие профессионалы!
Сертификаты компании SOLLAU:
Разрешение на сварку оборудования, работающего под давлением, в соответствии с PED 2014/68/EU
Сертификация в соответствии с EN-ISO 3834-2, EN 1090-2, EN 13480-1 – 13480-5, EN 13445-1 – EN 13445-5

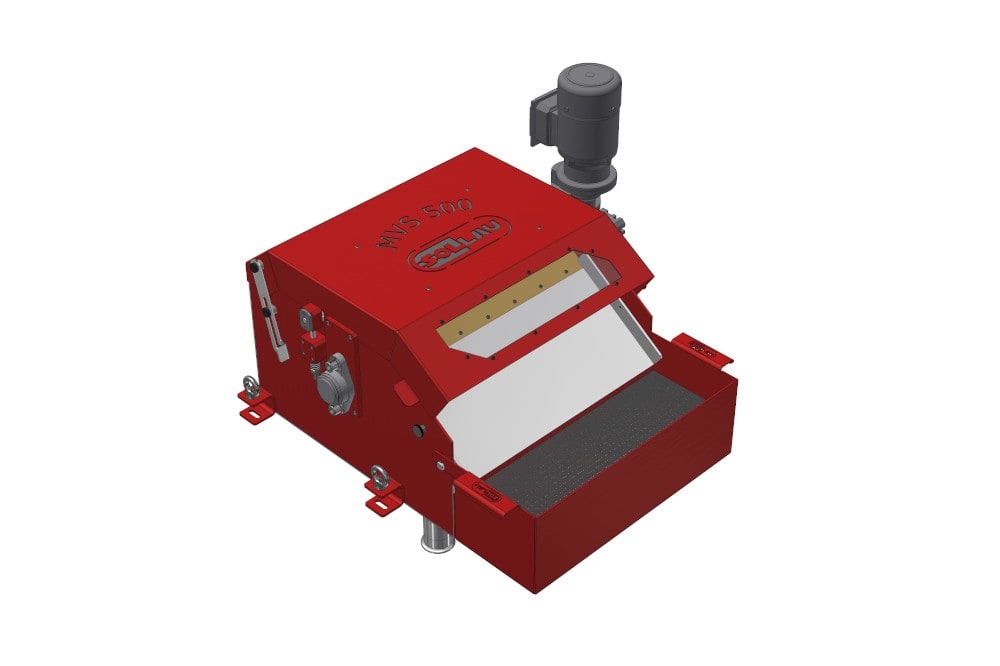

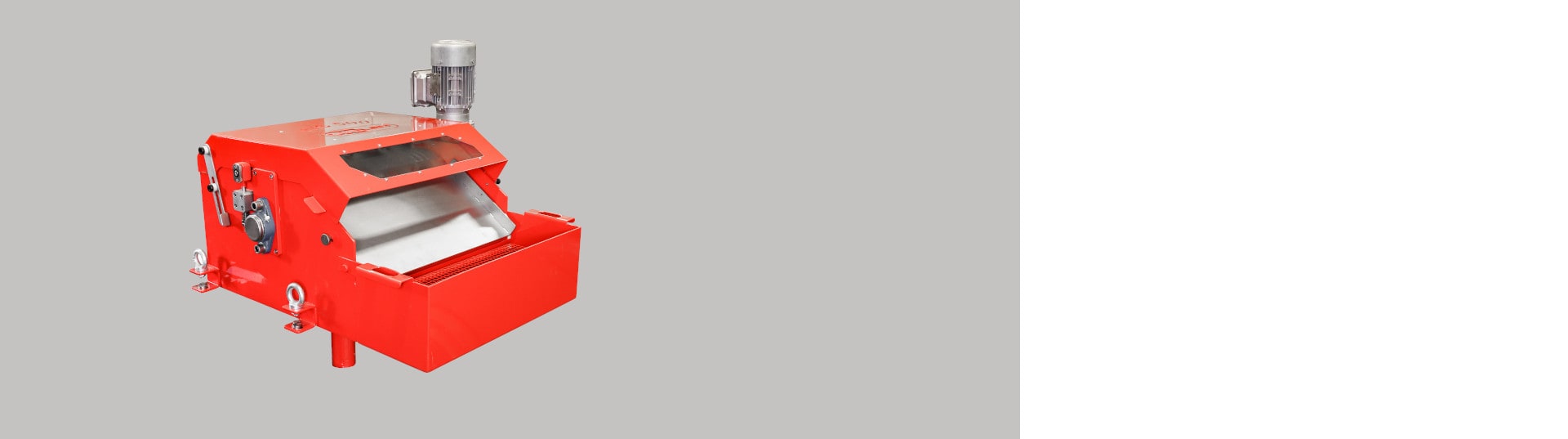

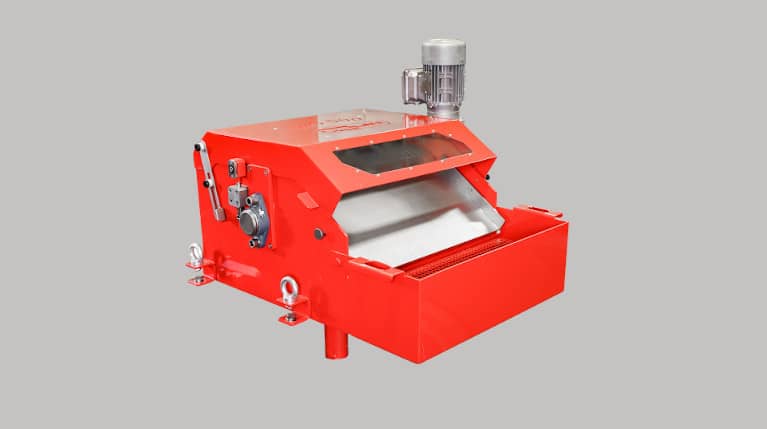

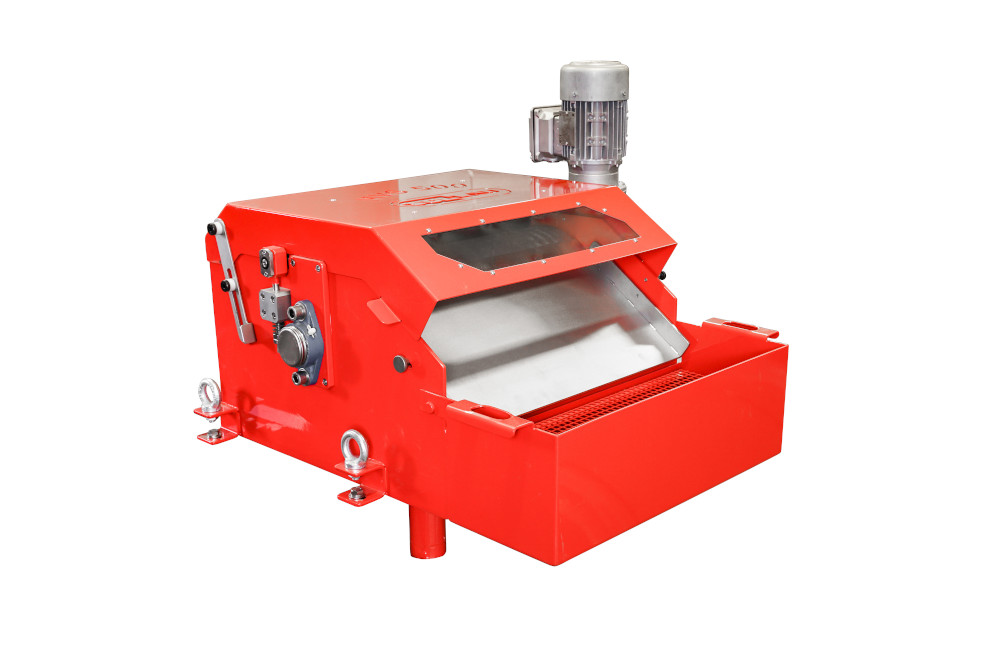

MVS-LUX
- Автоматическая очистка без необходимости прерывания потока материала
- Большая улавливающая магнитная поверхность
- Прижимной валок для отделения жидкости от сепарированных ферромагнитных частиц
- Откидная верхняя крышка
- Глазок для контроля процесса сепарации
- Емкость для отходов

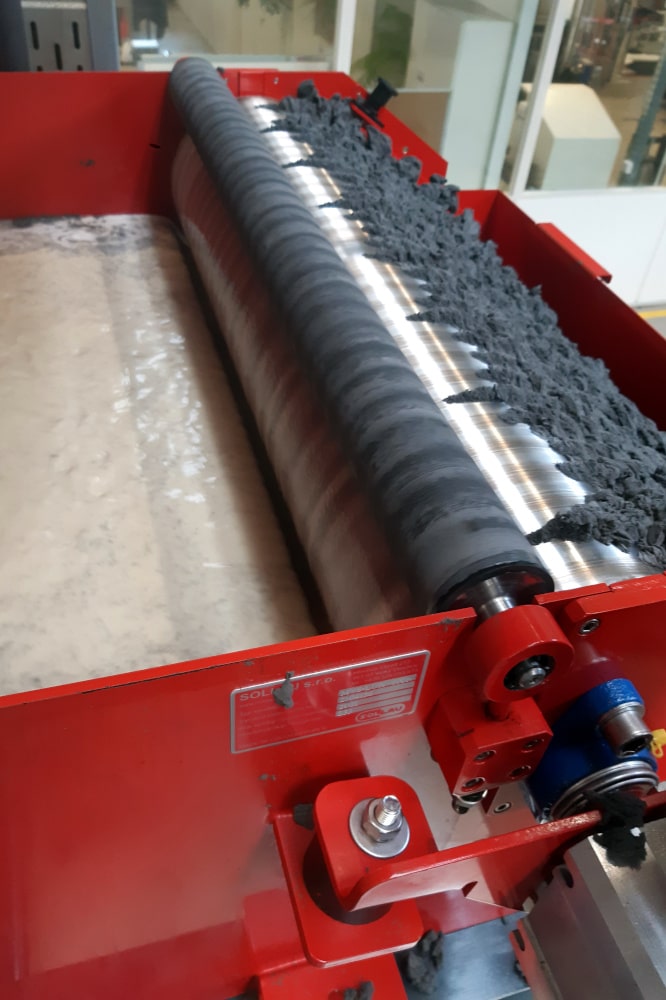

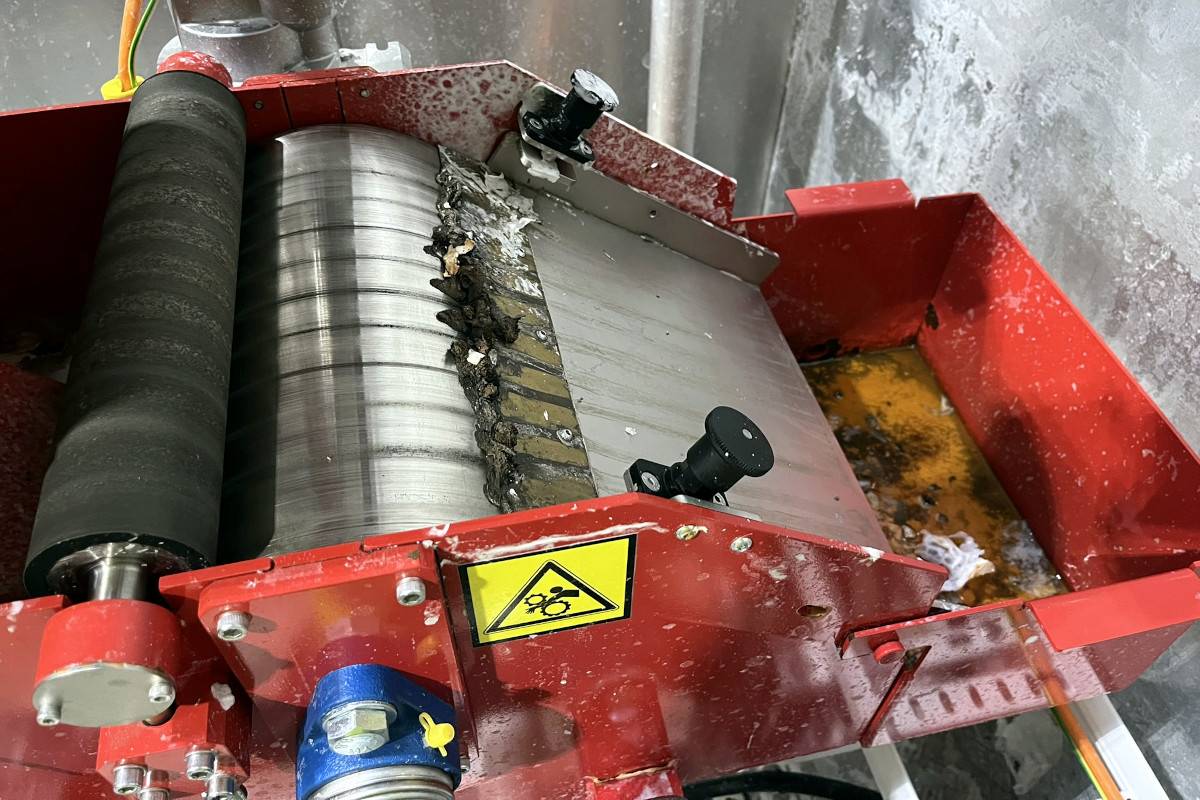

Эта новейшая версия магнитного цилиндра для очистки жидкостей, используемых в машиностроении, отличается от обычно используемых устройств исполнением и специальным оснащением. MVS LUX снабжен прижимным резиновым валком, который отделяет от сепарированных ферромагнитных частиц рабочую жидкость. Таким образом, с одной стороны, увеличивается количество очищенной жидкости, с другой стороны, удаленные металлические отходы легче обработать как ценное металлическое сырье. Для контроля состояния устройства этот выносной цилиндр снабжен глазком, а также откидной крышкой. В состав MVS LUX входит и емкость для улавливания ферромагнитных частиц, гарантирующая непрерывную длительную сепарацию.
Неодимовая версия
| Продукт | Макс. производительность водной эмульсии (л/мин) | Макс. производительность масляной эмульсии (л/мин) | Рабочая ширина (мм) | Карта данных (EN) |
|---|---|---|---|---|
| MVS-LUX 300 N | 250 | 190 | 325 | показать PDF |
| MVS-LUX 500 N | 310 | 230 | 525 | показать PDF |
| MVS-LUX 800 N | 380 | 285 | 825 | показать PDF |
| MVS-LUX 1000 N | 480 | 360 | 1025 | показать PDF |
Ферритовая версия
| Продукт | Макс. производительность водной эмульсии (л/мин) | Макс. производительность масляной эмульсии (л/мин) | Рабочая ширина (мм) | Карта данных (EN) |
|---|---|---|---|---|
| MVS-LUX 300 F | 250 | 190 | 325 | показать PDF |
| MVS-LUX 500 F | 310 | 230 | 525 | показать PDF |
| MVS-LUX 800 F | 380 | 285 | 825 | показать PDF |
| MVS-LUX 1000 F | 480 | 360 | 1025 | показать PDF |

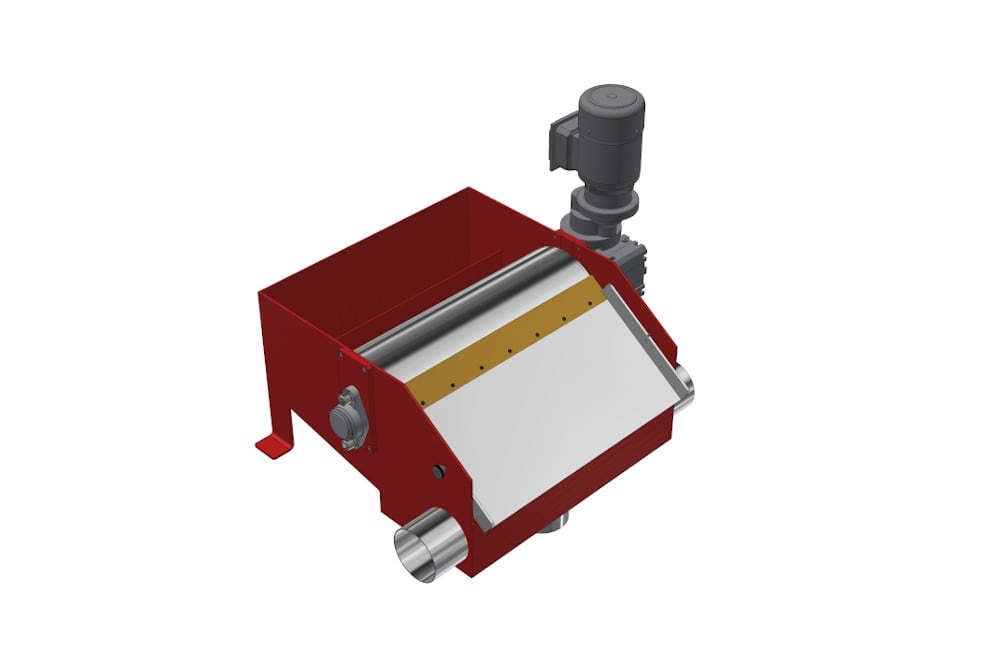

MVS
- Автоматическая очистка без необходимости прерывания потока материала
- Большая улавливающая магнитная поверхность
- Низкие первоначальные затраты
В конструктивном отношении MVS представляет собой упрощенную версию исполнения MVS LUX. При разработке этого варианта мы стремились, прежде всего, сделать высококачественные выносные валки доступными и для тех клиентов, для которых MVS LUX слишком дорог или излишне сложен. В результате появился MVS, в котором хотя и отсутствуют некоторые элементы специального оборудования, но с точки зрения эффективности и магнитной силы он абсолютно ничем не уступает MVS LUX.
Неодимовая версия
| Продукт | Макс. производительность водной эмульсии (л/мин) | Макс. производительность масляной эмульсии (л/мин) | Рабочая ширина (мм) | Карта данных (EN) |
|---|---|---|---|---|
| MVS 300 N | 250 | 190 | 325 | показать PDF |
| MVS 500 N | 310 | 230 | 525 | показать PDF |
| MVS 800 N | 380 | 285 | 825 | показать PDF |
| MVS 1000 N | 480 | 360 | 1025 | показать PDF |
Ферритовая версия
| Продукт | Макс. производительность водной эмульсии (л/мин) | Макс. производительность масляной эмульсии (л/мин) | Рабочая ширина (мм) | Карта данных (EN) |
|---|---|---|---|---|
| MVS 300 F | 250 | 190 | 325 | показать PDF |
| MVS 500 F | 310 | 230 | 525 | показать PDF |
| MVS 800 F | 380 | 285 | 825 | показать PDF |
| MVS 1000 F | 480 | 360 | 1025 | показать PDF |
Выносной сепарационный цилиндр MVS обеспечивает непрерывное и автоматическое отделение ферромагнитных частиц из охлаждающих эмульсий и масел в металлообрабатывающих станках. Это необслуживаемое устройство, достигающее эффективности до 98% уже от фракции 10 микрон. Его применение защищает производственное оборудование, продлевает срок службы охлаждающих и смазочно-охлаждающих жидкостей и улучшает качество готовой продукции.
Внутри вращающегося барабана на неподвижном валу закреплён набор постоянных магнитов — ферритовых или неодимовых. Магнитные металлические частицы, содержащиеся в жидкости, прилипают к поверхности барабана и транспортируются к скребковой планке, которая механически соскребает их в сборный контейнер. Очищенная жидкость затем стекает под барабаном для дальнейшей обработки.
Сепарация и очистка происходят непрерывно без остановки потока материала — захваченные ферромагнитные частицы постоянно соскребаются в сборный контейнер без необходимости останавливать производство. Устройство полностью необслуживаемое. Версия MVS-LUX дополнительно оснащена резиновым прижимным валиком, который отжимает остатки рабочей жидкости из отделённых загрязнений, увеличивая объём восстановленной чистой жидкости и облегчая переработку металлических отходов как ценного вторичного сырья.
Мы предлагаем два основных варианта: MVS — конструктивно упрощённая, более экономичная версия с сопоставимой эффективностью и магнитной силой, как у премиум-модели. MVS-LUX — версия более высокого класса, оснащённая резиновым прижимным валиком, смотровым стеклом для контроля процесса сепарации, откидной верхней крышкой и встроенным контейнером для уловленных загрязнений. Оба варианта доступны в неодимовом и ферритовом исполнении, а также в рабочих ширинах 300, 500, 800 и 1000 мм.
Максимальный расход зависит от рабочей ширины: модели 300 мм (рабочая ширина 325 мм) обрабатывают до 250 л/мин водной эмульсии или 190 л/мин масляной эмульсии; модели 500 мм (525 мм) — до 310/230 л/мин; модели 800 мм (825 мм) — до 380/285 л/мин; модели 1000 мм (1025 мм) — до 480 л/мин водной и 360 л/мин масляной эмульсии. Параметры одинаковы для неодимовой и ферритовой версий.
MVS предназначен прежде всего для машиностроительной и автомобильной промышленности, где защищает металлообрабатывающие станки от металлического загрязнения охлаждающих эмульсий, смазочно-охлаждающих масел и синтетических охлаждающих жидкостей. Применяется также в керамической, стекольной и химической промышленности. Многократное повторное использование очищенной жидкости значительно снижает эксплуатационные расходы и устраняет необходимость утилизации опасных отходов в виде бумажных или текстильных фильтров.
Мы бесплатно проведём тестирование вашего материала на наших сепараторах — гарантируем результаты в течение трёх дней. Мы сопровождаем ваш проект от первоначальной оценки и проектирования через изготовление по индивидуальному заказу и монтаж до пуска в эксплуатацию, обучения персонала и авторизованного сервисного обслуживания.
В каких отраслях промышленности находит применение магнитный сепаратор?
Идеальная область применения MVS – машиностроение.
