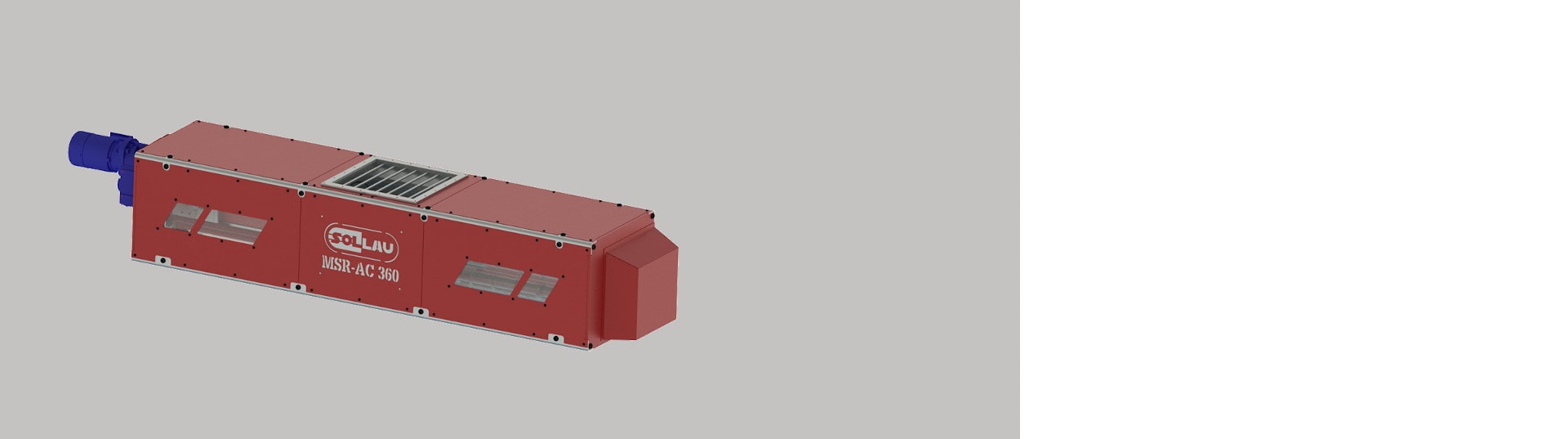

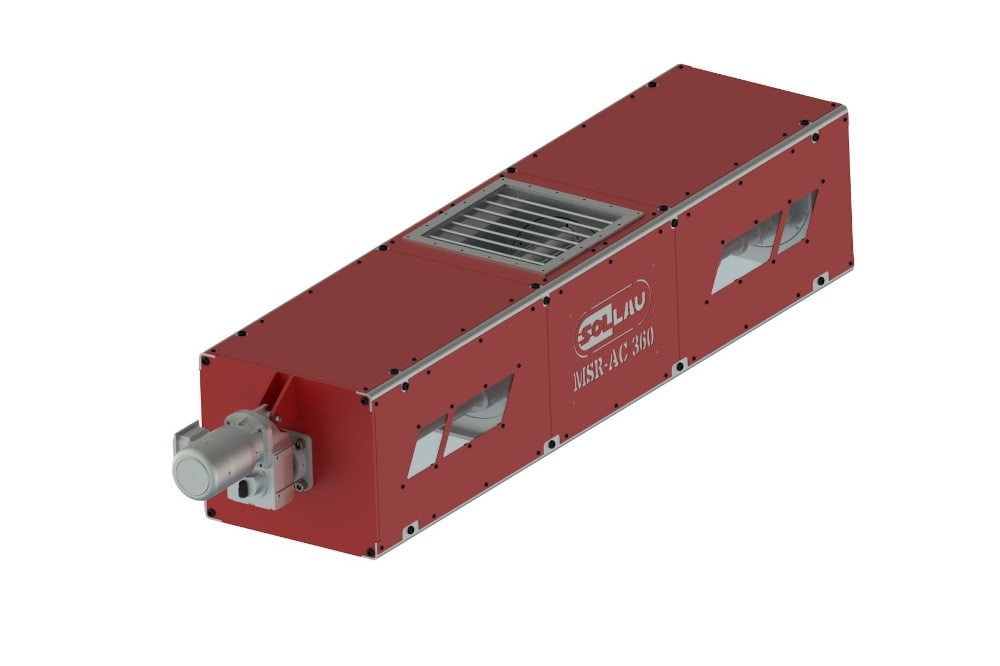

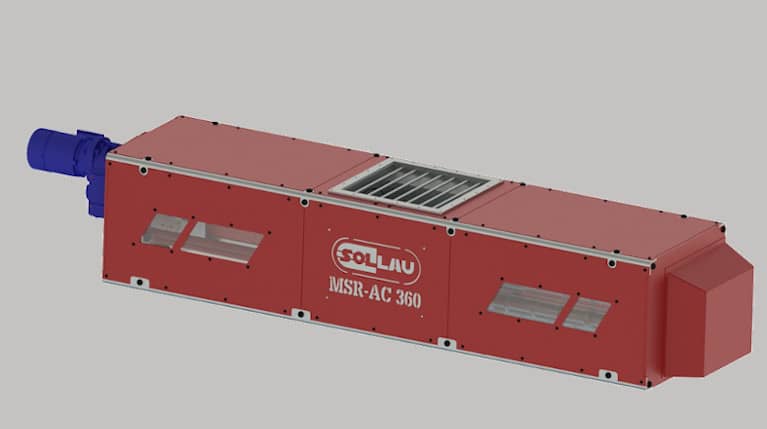

Ротационный магнитный сепаратор MSR-AC

Ротационный магнитный сепаратор с автоматической очисткой MSR-AC

Ротационный магнитный сепаратор с автоматической очисткой предназначен для сепарации мелких ферромагнитных частиц из свободно падающего (в том числе плохо проникающего) материала и защищает от повреждения машины и оборудование, которые далее обрабатывают очищенный материал.

Преимущества использования сепаратора

  • Материал, очищенный от ферромагнитных примесей
  • Постоянная защита технологического оборудования
  • Непрерывный режим производства

Магнитный ротационный сепаратор с системой автоматической очистки обеспечивает легкое, высокоэффективное и быстрое отделение даже мельчайших магнитных металлических примесей (размером от 1 мкм) из сыпучих материалов и защищает от повреждения машины и оборудование, обрабатывающие уже очищенный материал. MSR-AC способен отсепарировать даже слабомагнитную нержавеющую сталь и некоторые плохо проникающие или абразивные материалы, которые могли бы заблокировать или повредить обычный магнитный сепаратор со статичными решетками. Находящиеся внутри сепаратора магнитные трубки поочередно автоматически очищаются, благодаря чему гарантирована как постоянная сепарация ферромагнитных частиц, так и непрерывный режим производства.

Основные преимущества ротационного сепаратора MSR-AC с автоматической очисткой

  • мы один из немногих производителей магнитных сепараторов в мире, кто выпускает ротационный магнитный сепаратор и для предприятий, на которых невозможно (например, по технологическим причинам) прервать производственный процесс. Т. е. MSR-AC способен параллельно проводить как самоочистку, так и магнитную сепарацию
  • очень часто этот сепаратор используется на предприятиях, режим работы которых хотя и позволяет остановить производство с целью очистки сепаратора, но он может быть установлен только на плохо доступном месте, исключающем регулярную ручную очистку
  • после настройки требуемых интервалов очистки (или других характеристик) устройство работает полностью автономно, и, следовательно, из процесса исключается человеческий фактор риска
  • благодаря тому, что система магнитных трубок не статична (ее вал вращается электродвигателем), образованное таким образом магнитное сито не только находится в очень интенсивном контакте с поступающим материалом, — магнитные трубки (в отличие от классических фиксированных магнитных решеток) равномерно подвергаются абразивному воздействию падающего материала по всему контуру, что снижает риск истирания защитных трубок из нержавеющей стали и продлевает срок их службы
  • еще одним неоспоримым преимуществом этого сепаратора является то, что очищаемый материал проходит через вращающуюся систему магнитных трубок (скорость вращения можно настроить таким образом, чтобы она оптимально соответствовала способности к проникновению очищаемого материала), благодаря чему устраняется риск засорения сепаратора
  • ротационный сепаратор очень легко и быстро очищается, поскольку после снятия защитных трубок с магнитных сердечников собранные частицы самопроизвольно падают с поверхности решетки
  • неодимовые сердечники генерируют очень сильное магнитное поле, улавливающее ферромагнитные частицы (включая примеси из намагниченной нержавеющей стали) на поверхности защитных нержавеющих трубок

Как очищается ротационный автоматический сепаратор?

Интервал очистки защитных трубок из нержавеющей стали настраивается индивидуально в зависимости от степени загрязнения продукта и нужд конкретного клиента. Для максимально эффективной сепарации магнитных частиц автоматический магнитный решетчатый сепаратор оснащен сильными неодимовыми магнитами NdFeB. Автоматическая очистка магнитного сепаратора обеспечивается с помощью пневматических элементов и полностью программируемого автономного блока управления. Компактная панель управления с удобным в обслуживании сенсорным дисплеем обеспечивает быструю индивидуальную настройку магнитного сепаратора для конкретного применения. Автоматическая очистка магнитного сепаратора позволяет устанавливать его на полностью автоматизированных производствах, обеспечивая тем самым и их высокую экономичность.

При прохождении материала через поворотную трубчатую решетку магнитный металлический мусор благодаря сильным постоянным магнитам собирается на поверхности наружных защитных трубок из нержавеющей стали. Трубчатая ротационная решетка занимает две трети ширины сепаратора, при этом магнитные сердечники находятся постоянно под входом для загрязненного материала. Благодаря длине защитных трубок, составляющей две трети ширины сепаратора, магнитные сердечники всегда закрыты, причем половина длины защитных трубок (т. е. часть, которая находится в зоне текущей очистки) постоянно очищается от магнитного мусора. Тем самым обеспечивается непрерывность процессов как очистки, так и сепарации (без необходимости остановки производственного цикла в ходе магнитной сепарации).

Комплект вращающихся трубок с установленным заранее интервалом перемещается с помощью пневматического привода, например вправо. В течение заданного клиентом интервала очистки происходит высыпание мусора, собранного на поверхности защитных трубок, в воронку для отходов с упомянутой правой стороны. По окончании интервала очистки защитные трубки перемещаются влево, и собранные ферромагнитные частицы снова падают в воронку для отходов, однако в этот раз — с левой стороны. По окончании процесса очистки защитные трубки магнитных сердечников снова перемещаются вправо, и весь процесс повторяется циклически без перерыва.

Процесс сепарации можно также отслеживать при помощи контрольного окошка в верхней части сепаратора. С учетом высоких требований пищевой и фармацевтической промышленности возможна поставка частей сепаратора, соприкасающихся с очищаемым материалом, в полированном варианте исполнения.

Магнитные ротационные сепараторы с автоматической и непрерывной очисткой находят применение при удалении примесей из плохо проникающих порошкообразных материалов (например, жирных) с относительно высоким содержанием ферромагнитных частиц в различных отраслях промышленности.

MSR-AC

Magnetický separátor rotační MSR-AC

  • Автоматическая очистка без необходимости прерывания потока материала
  • Равномерное изнашивание защитной решетки из нержавеющей стали
  • Плотное магнитное сито
  • Большая улавливающая магнитная поверхность
  • Смотровое отверстие для контроля процесса сепарации

ПродуктМакс. производительность (м3/ч)Размер входа/выхода (мм)Карта данных (EN)
MSR-AC 270 20 270x270 показать PDF
MSR-AC 360 35 360x360 показать PDF

В каких отраслях промышленности находит ротационный магнитный сепаратор?

Магнитные ротационные сепараторы находят применение прежде всего в пищевой и фармацевтической промышленности, в деревообрабатывающей промышленности, на производстве пластмасс, при добыче и переработке полезных ископаемых, при производстве промышленной керамики и стекла, в области утилизации и переработки отходов и т. п.
