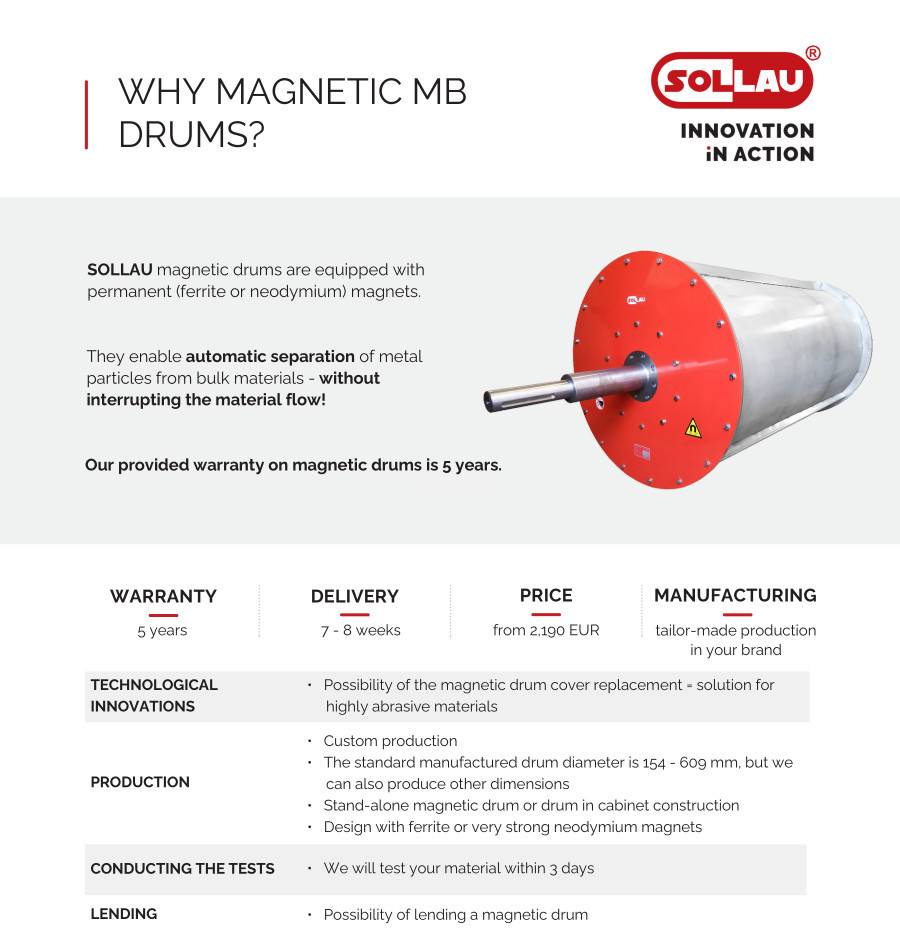

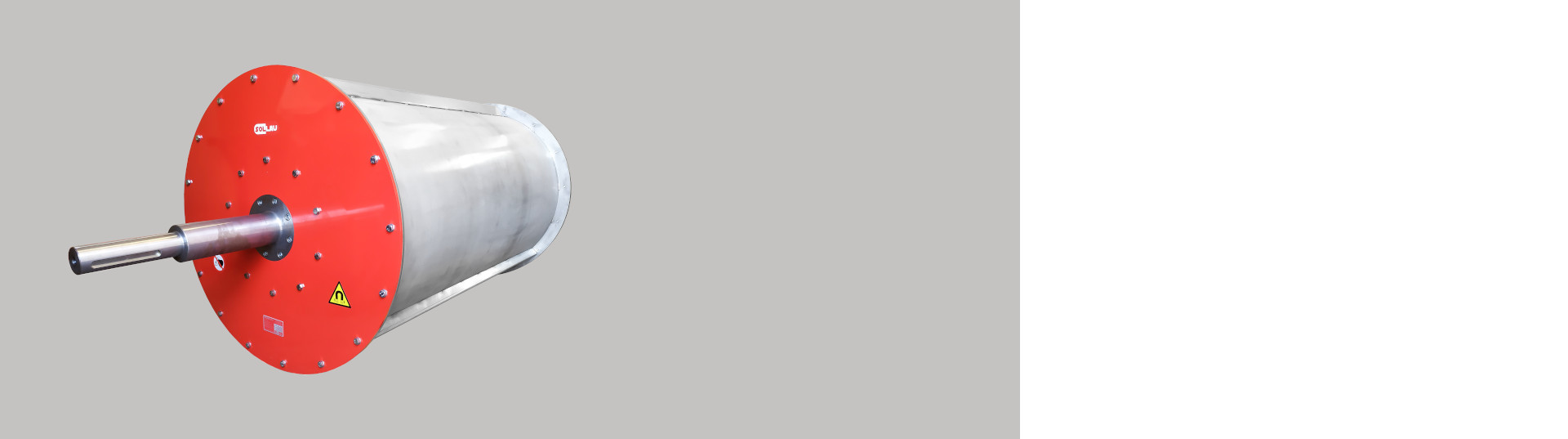

Магнитный барабан MB
Магнитный барабан служит для непрерывного и автоматического отделения ферромагнитных частиц от сыпучих масс. Система постоянных магнитов упрощает отделение магнитных металлических частиц без необходимости прерывания производственного цикла, одновременно защищая последующее машинное оборудование (например, прессы, дробилки, мельницы, разрывные машины) от повреждения.
Свое применение он найдет при переработке и обработке отходов, в пищевой и деревообрабатывающей промышленности, как и на цементном или известковом заводе.

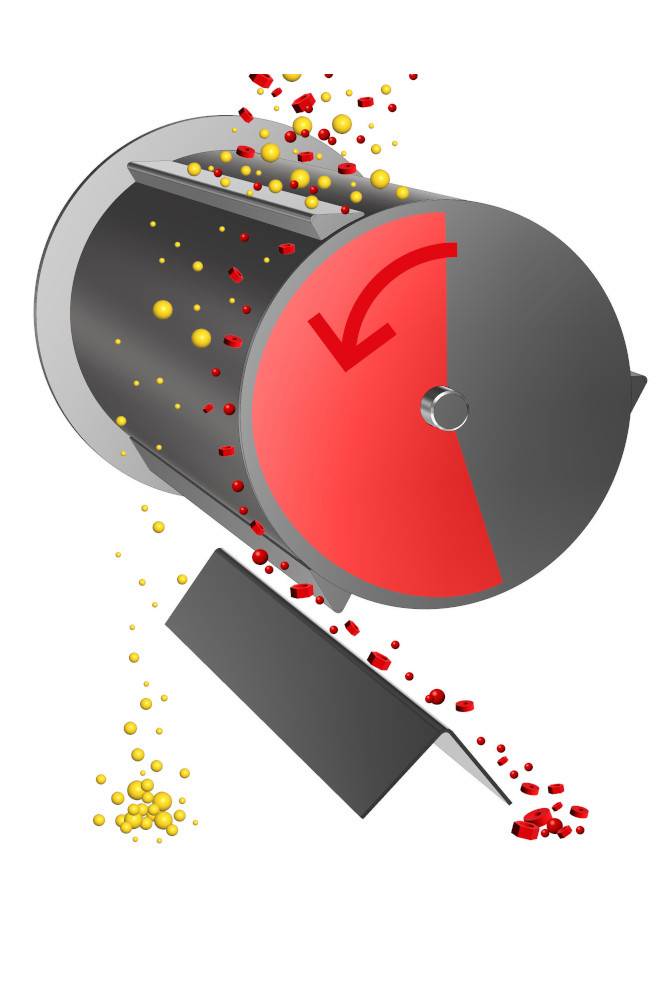

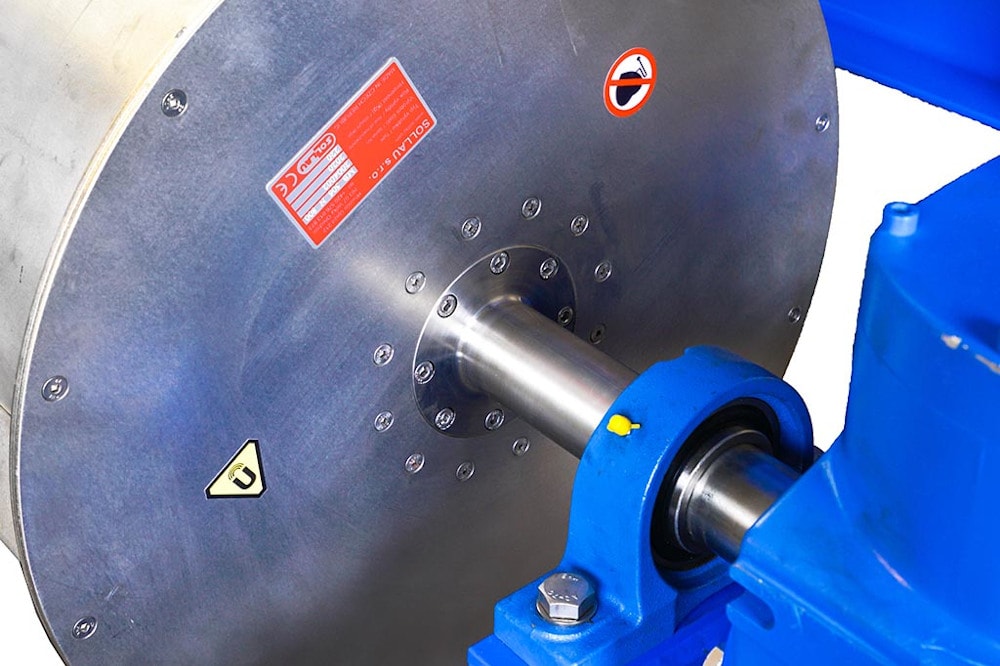

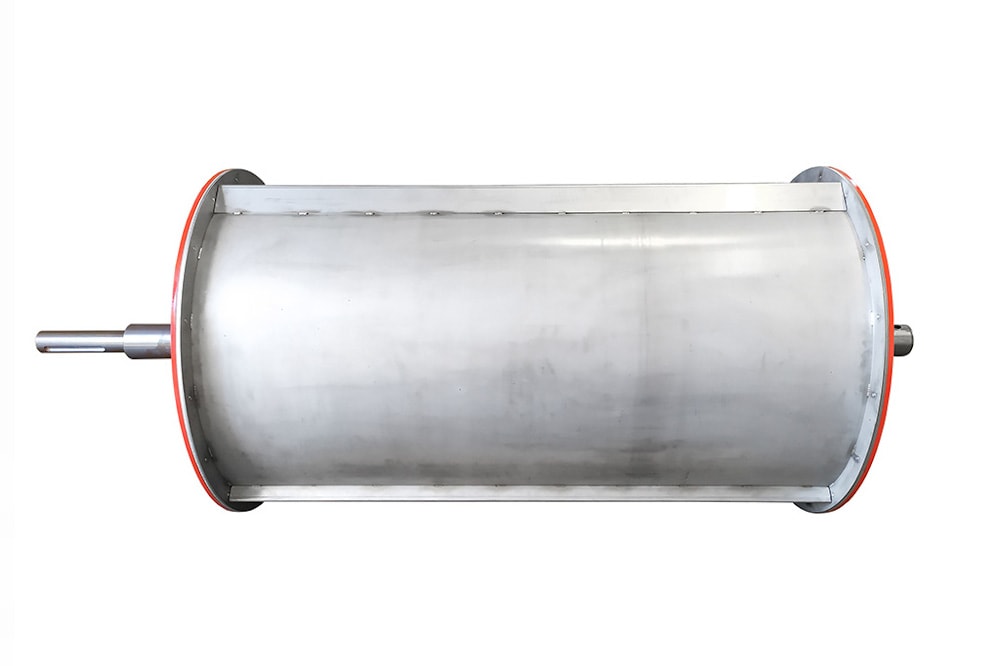

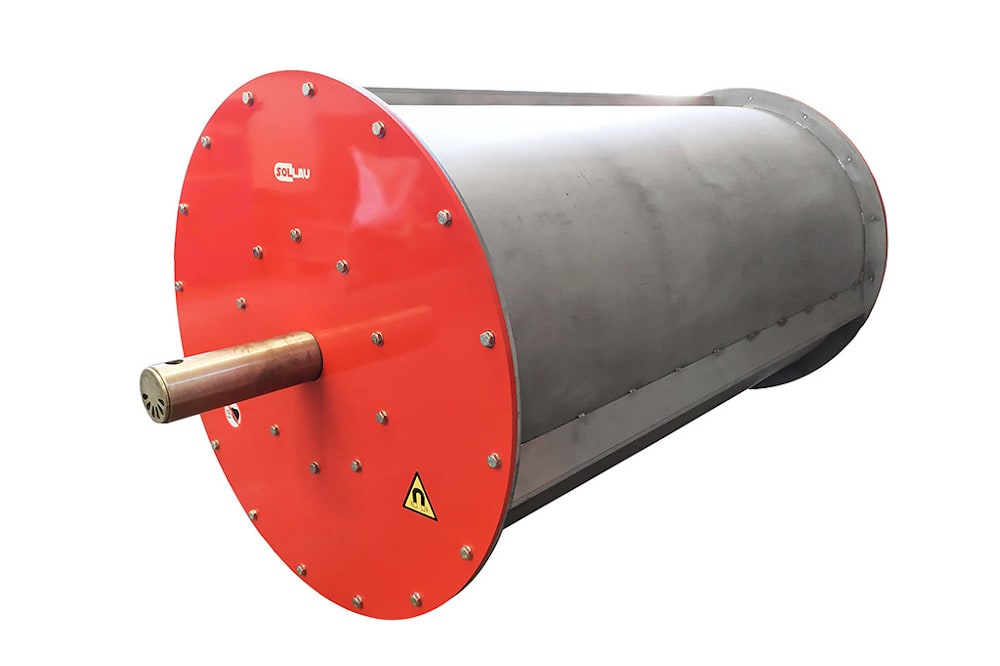

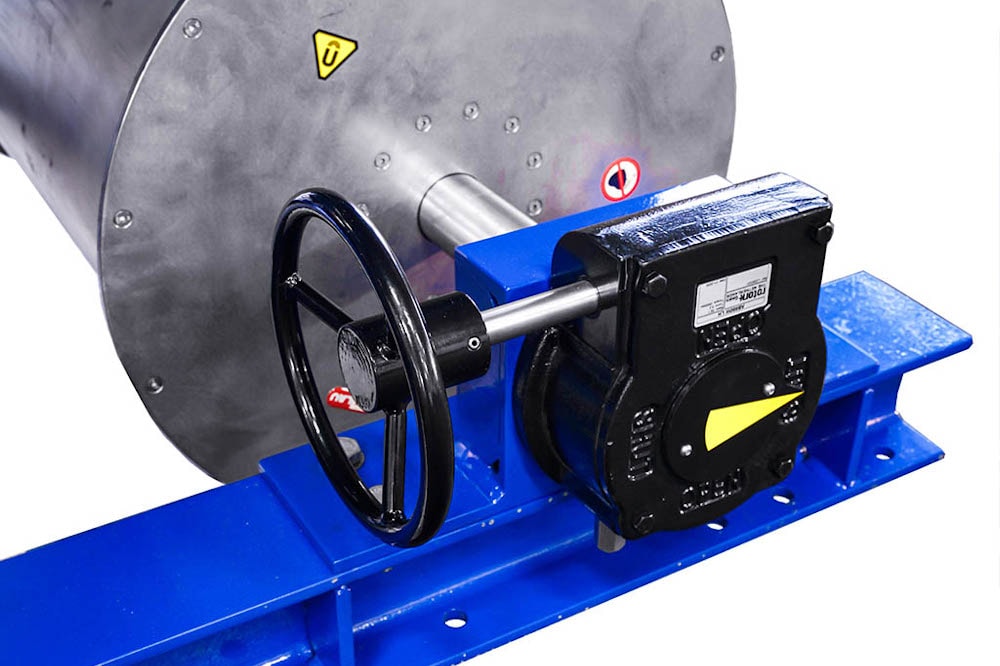

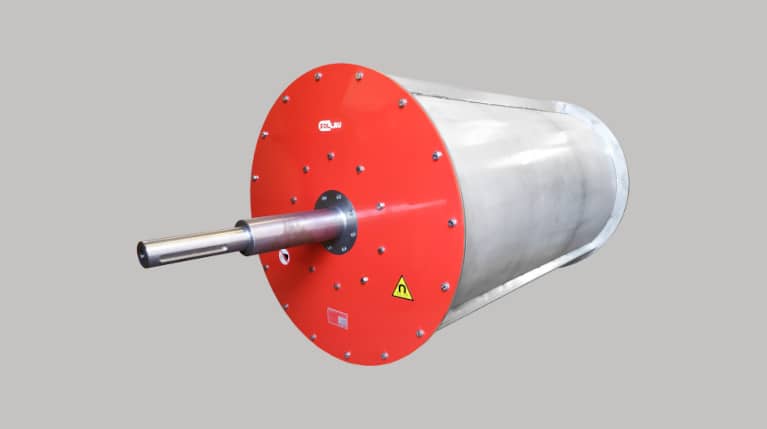

Конструкция магнитного барабана
Магнитный барабан состоит из 2 частей:
- Магнитный сердечник – стационарный (не вращается), образован постоянными магнитами
- Обечайка барабана – вращается вокруг магнитного сердечника. Она изготовленa из нержавеющей стали и оснащенa отсекающими лопатками из нержавеющей стали.
Поток сухого сырья попадает на обечайку магнитного барабана. Немагнитный материал падает под действием силы тяжести перед осью магнитного барабана. Ферромагнитные элементы удерживаются на поверхности обечайки до момента их выхода из магнитной зоны. В этот момент магнитное поле перестает действовать, и ферромагнитные примеси падают под действием силы тяжести (или удаляются отсекающими лопатками из нержавеющей стали, установленными для этой цели на обечайке барабана).
5 лет гарантии у SOLLAU
Мы можем поручиться за качество наших магнитных сепараторов и поэтому даем на них 5-летнюю гарантию! На наши магнитные сепараторы можно положиться! Мы специалисты в области магнитной сепарации.
Сила магнитного барабана
Различные варианты применения требуют разной силы магнитного барабана. Это определяется магнитами, используемыми в магнитном сердечнике.
Поэтому мы различаем:
-
Саморазгружающийся барабанный магнитный сепаратор с ферритовыми магнитами (MB F)
более слабый, подходит для сепарации крупных магнитных включений.Барабан, оснащенный ферритовыми магнитами, имеет множество вариантов использования. Его преимуществом является более низкая цена. -
Саморазгружающийся барабанный магнитный сепаратор с неодимовыми магнитами (MB N)
более сильный. Благодаря значительной силе (магнитной индукции) используемых неодимовых магнитов он способен отделить даже очень мелкие магнитные включения.
Наши специалисты готовы помочь вам (в зависимости от производительности, размера сепарируемого материала, вида материала и т. д.) с конфигурацией магнитного барабана (выбрать подходящий тип магнитов, размер барабана и т. д.) и порекомендовать магнитный барабан, отвечающий вашим требованиям.

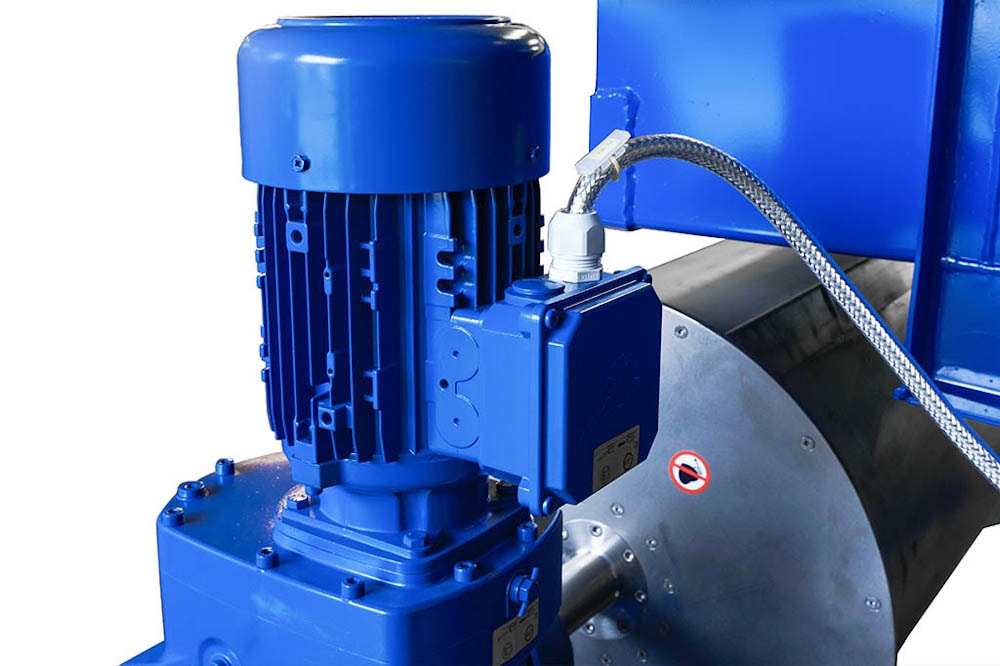

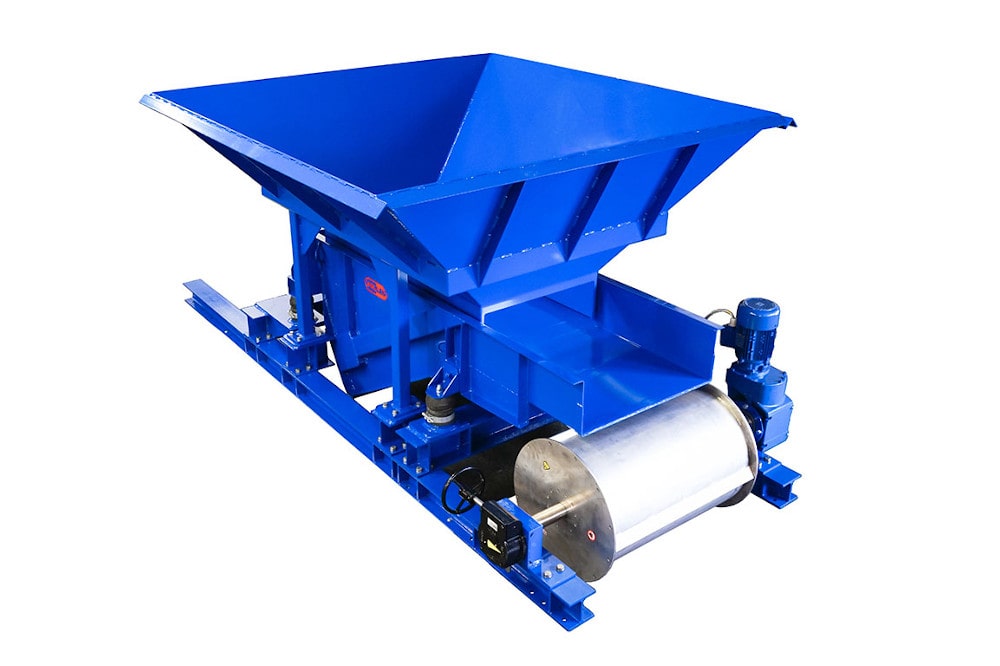

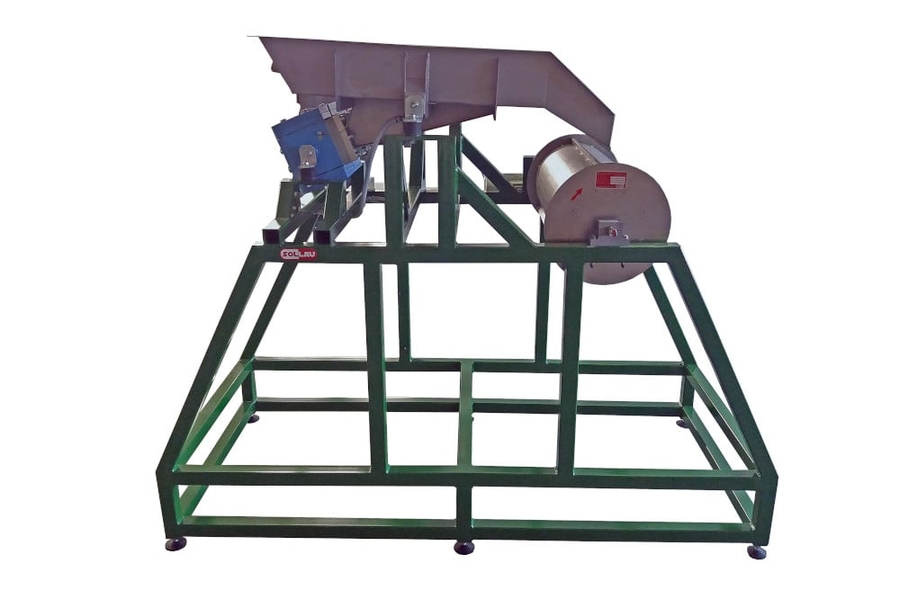

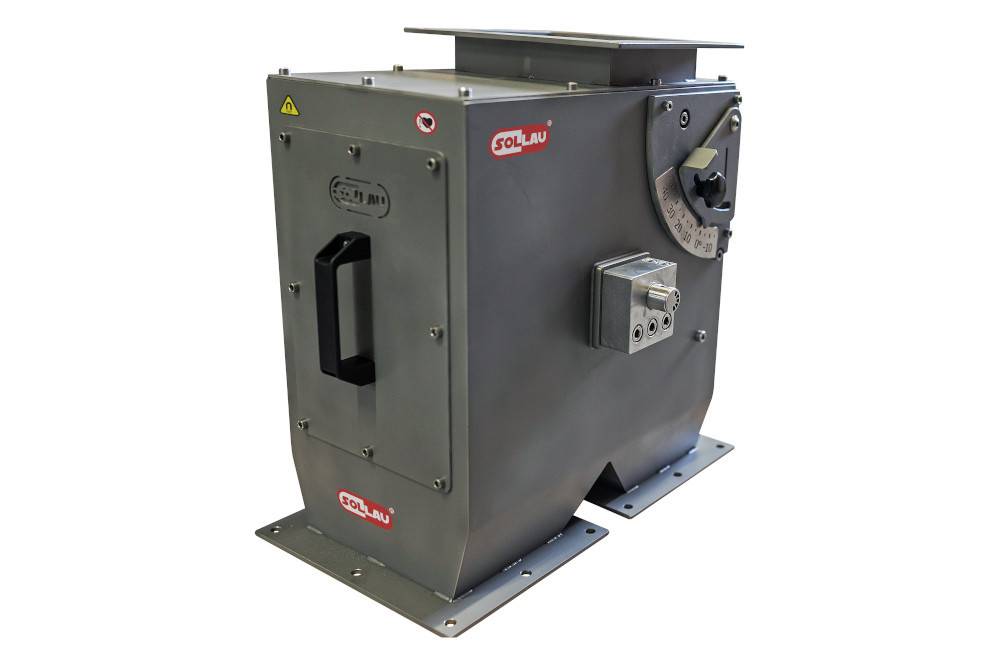

Магнитный барабан в корпусе
Нередко заказчик обращается с просьбой модифицировать магнитный барабан таким образом, чтобы его можно было установить в трубопровод. Магнитный барабан этого типа помещен в корпусную конструкцию, и его установка очень проста. Поэтому мы создали полную продуктовую линейку магнитных барабанов в корпусном исполнении.
Преимущества использования сепаратора
- Конечный продукт очищенный от ферромагнитных примесей
- Защита последующего технологического оборудования (дробилки, прессы, винтовые конвейеры и т. д.) от повреждения ферромагнитными предметами (сломанные детали машин, болты, гайки, проволока и т. д.)
- Сепарация магнитных включений
- Автоматическая очистка – без необходимости участия обслуживающего персонала

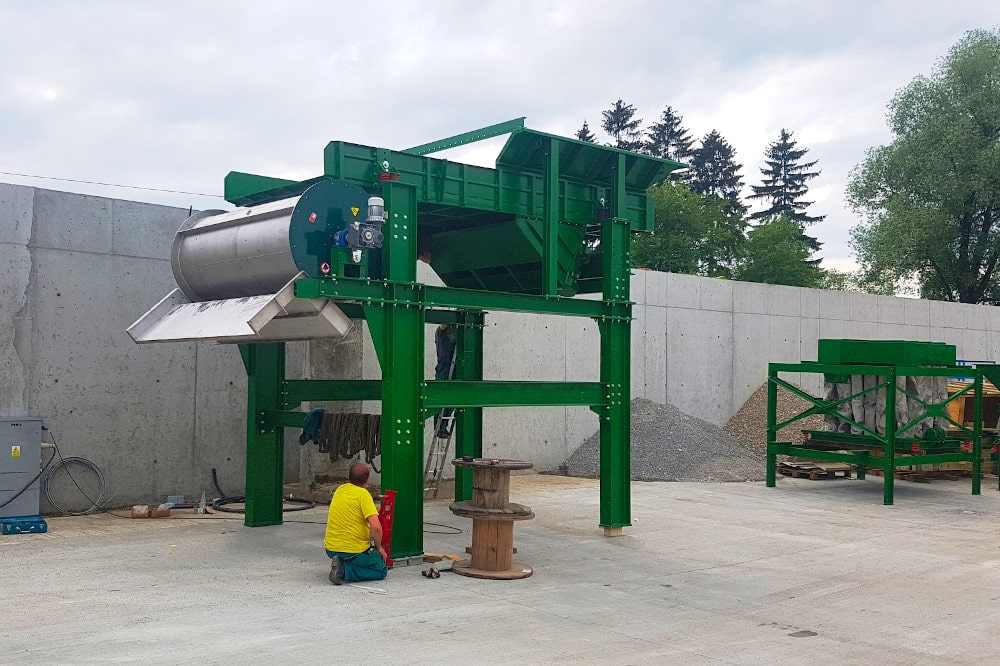

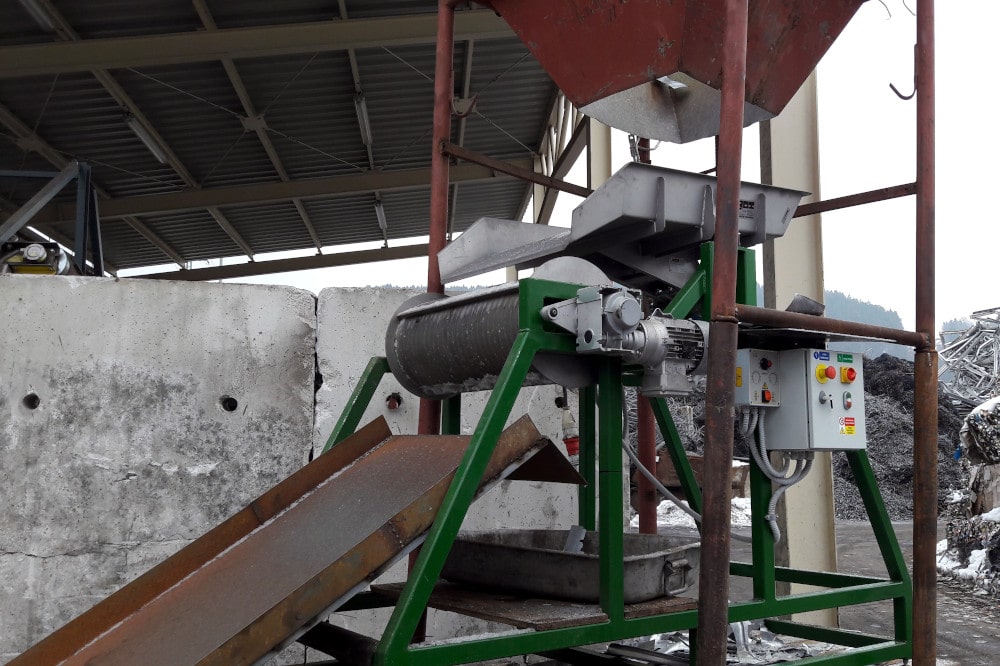

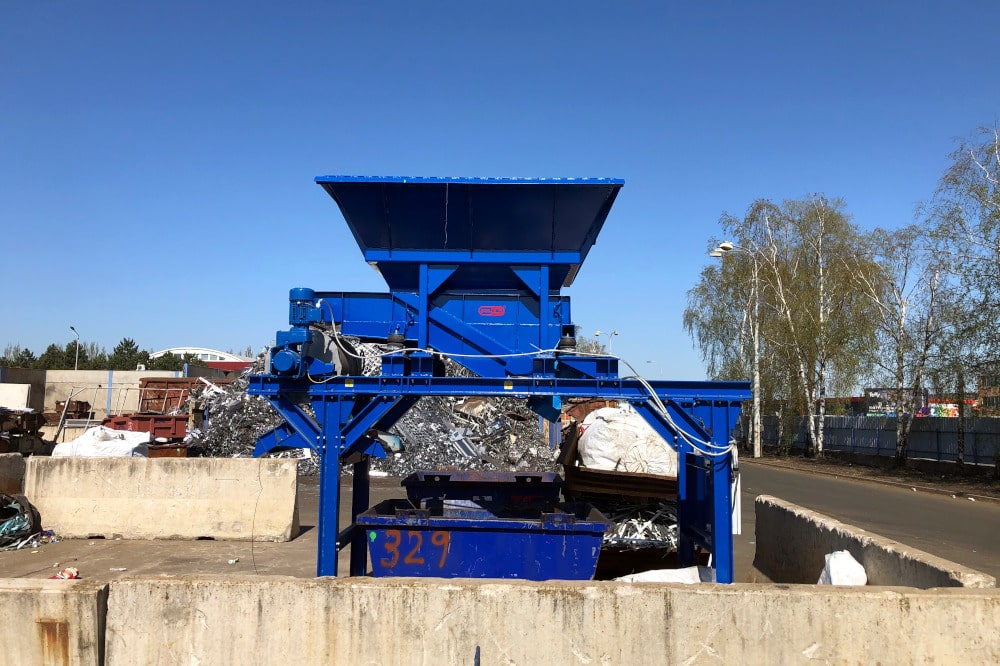

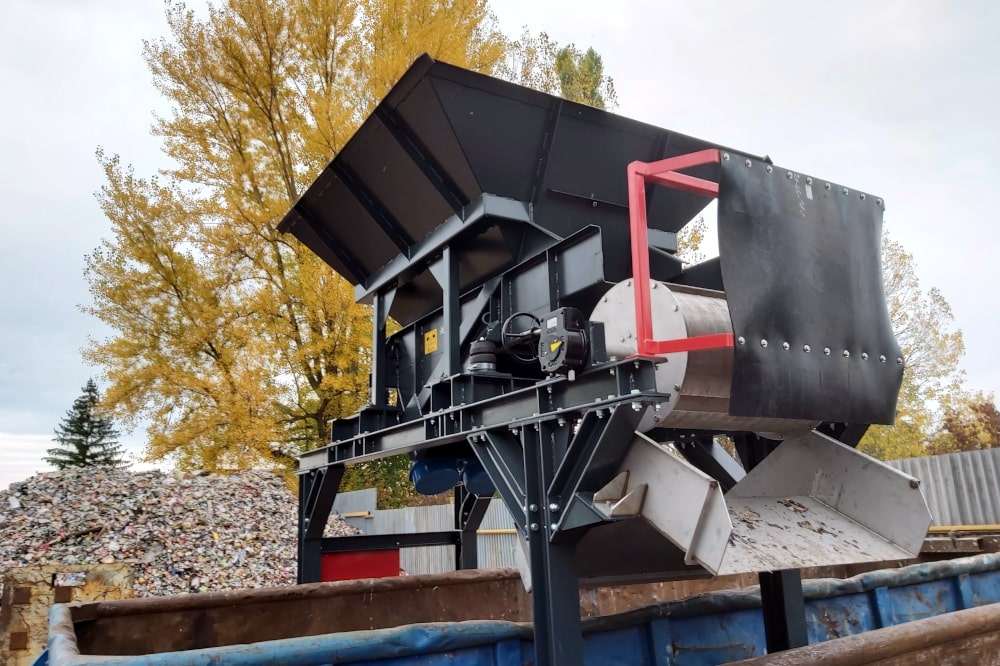

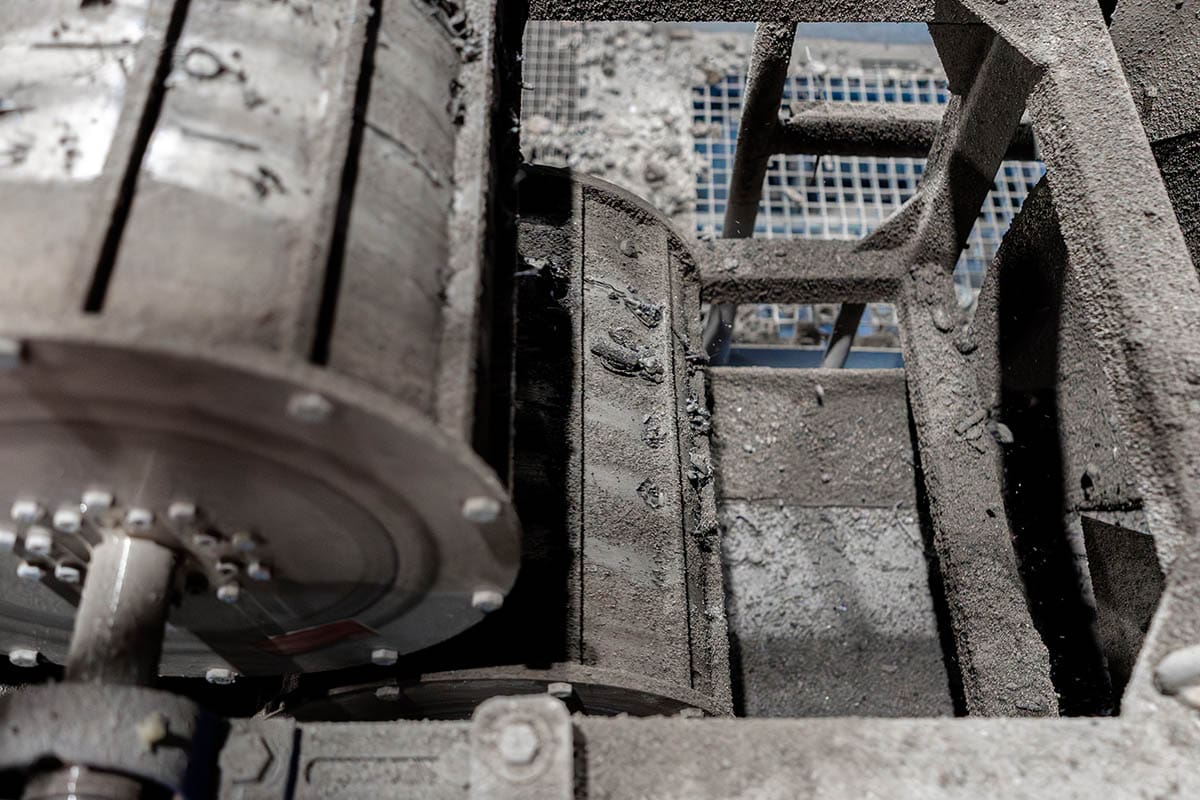

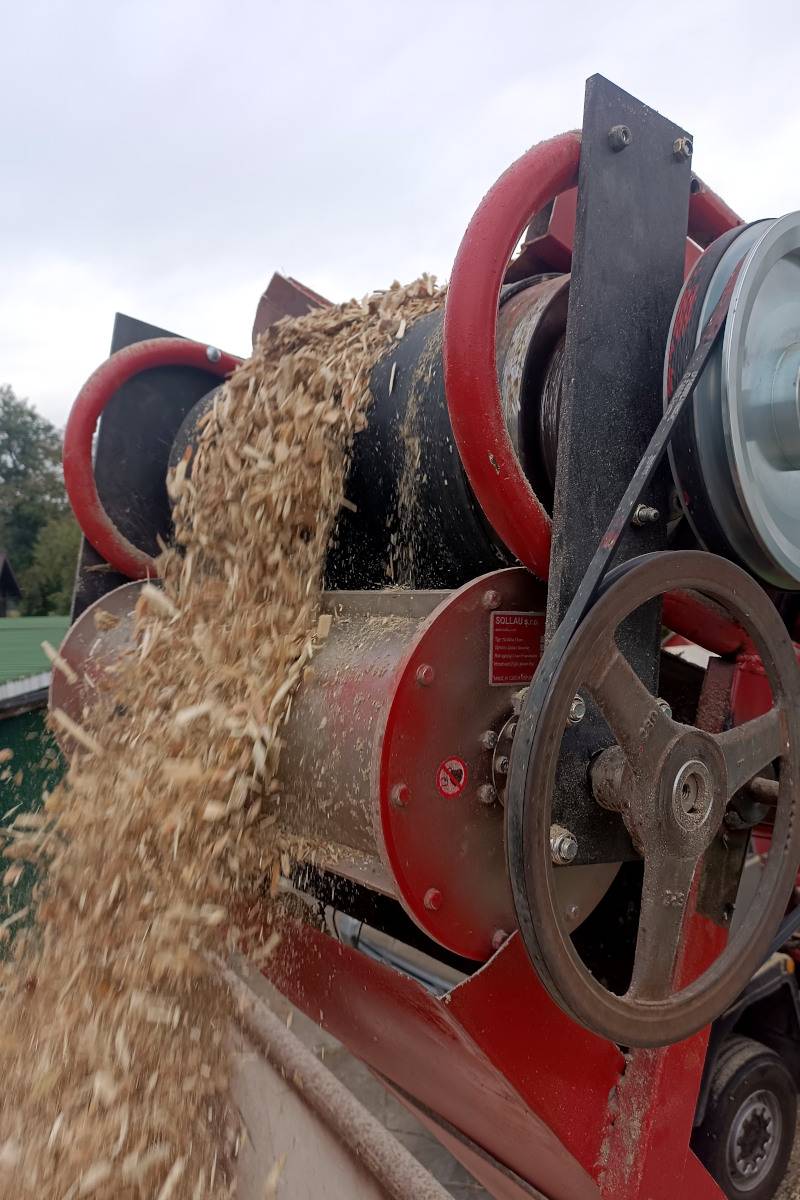

Установка магнитного барабана

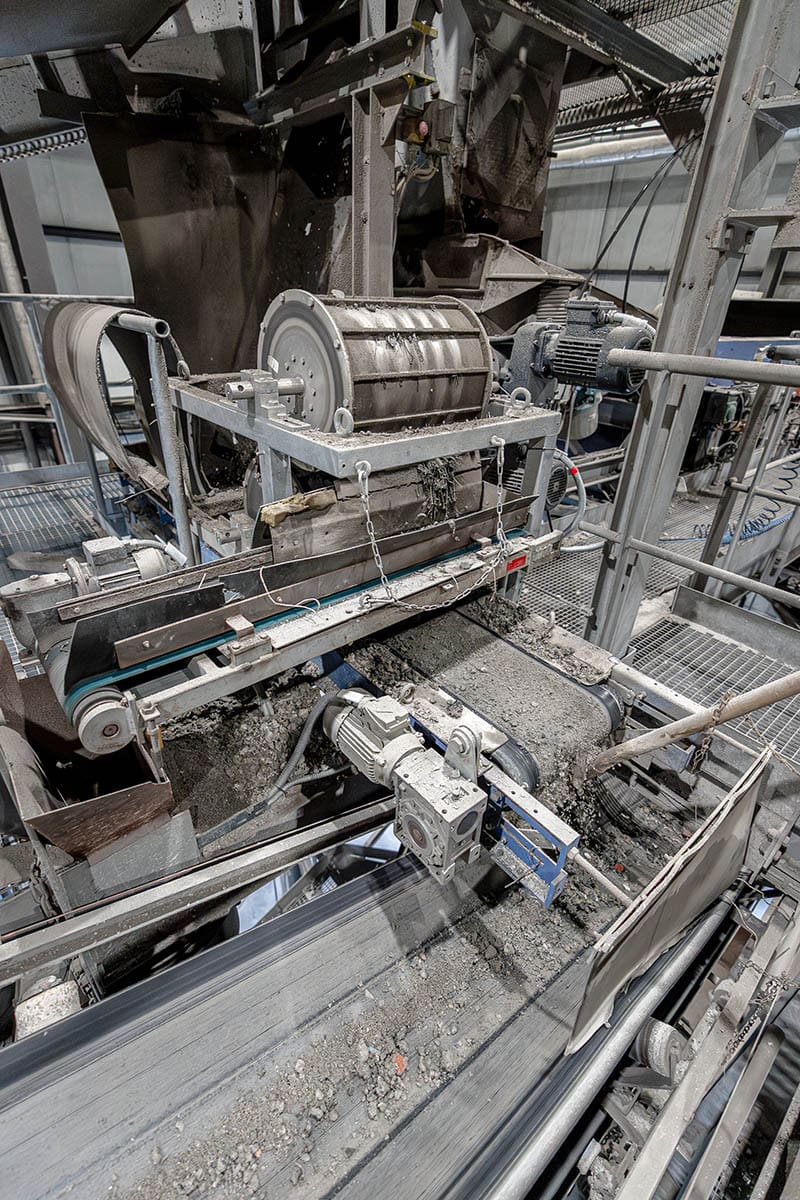

Магнитный барабан можно разместить под ленточным конвейером или воронкой (в отличие от магнитного цилиндра магнитный барабан не является составной частью ленточного конвейера). Но магнитный барабан можно также вставить в корпусную конструкцию, нижняя часть которой образована двумя разгрузочными воронками. Неметаллический материал падает в первую воронку, причем металлические нечистоты на поверхности барабана выносятся за его ось, где происходит их размагничивание и помещение в другую воронку.
Использование магнитного барабана всесторонне, при его помощи можно захватывать мелкие и крупные экземпляры магнитного металлического материала (размер барабана и тип используемых магнитов зависят от требований и нужд каждого индивидуального клиента). При использовании постоянных ферритовых магнитов гарантируется практически неограниченный по времени срок службы, но если требуется большая сила магнитов, рекомендуем снабдить сердечник барабана чрезвычайно мощными неодимовыми (NdFeB) магнитами (в частности, при необходимости отделения мелких металлических частей от порошковых или более труднопроницаемых материалов).

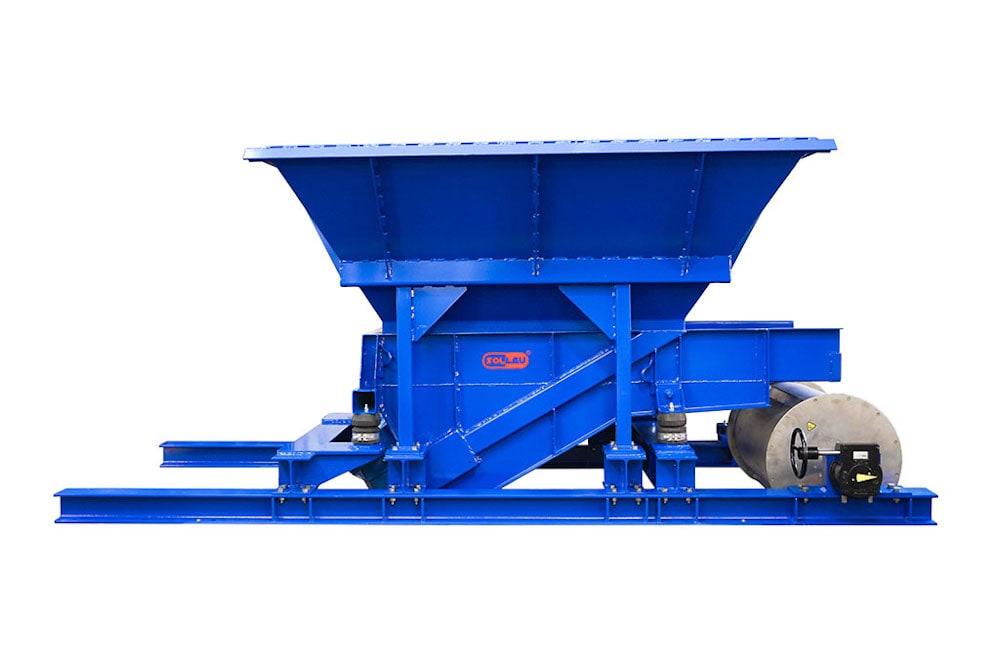

Магнитный барабан мы поставляем как отдельно, так и встроенным в корпусную конструкцию. По отдельному требованию корпусную конструкцию также можно снабдить фланцем для присоединения к имеющейся у клиента системе отсасывания (с целью отсасывания отделенных нечистот).

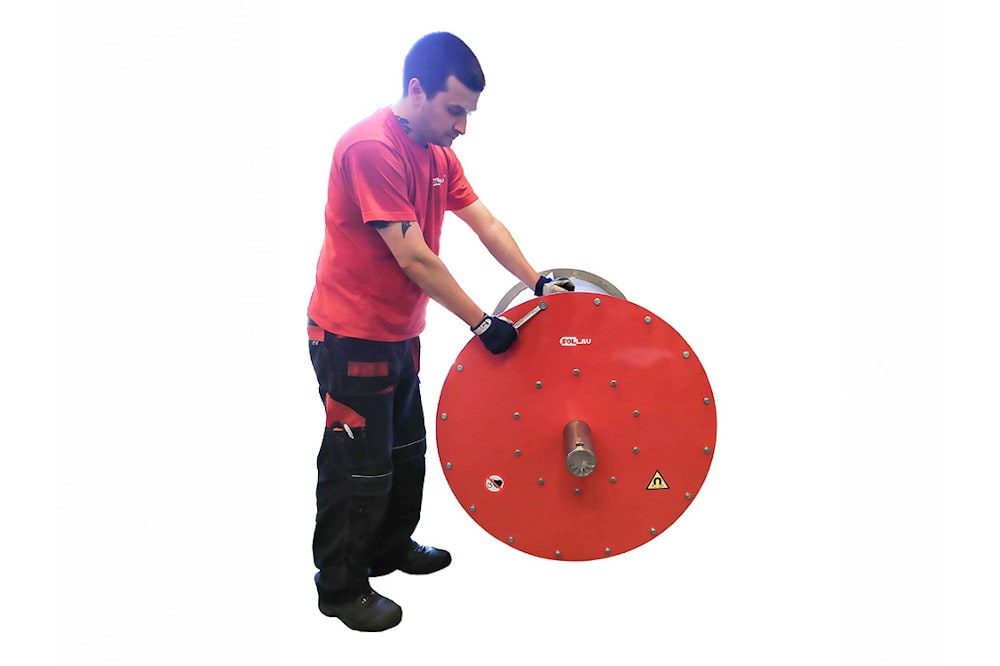

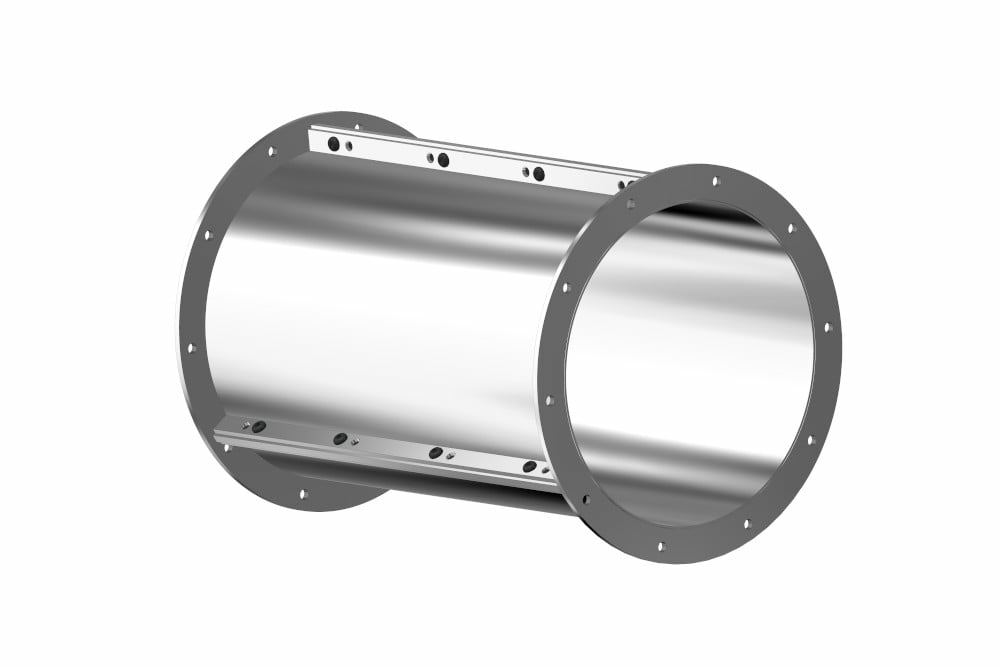

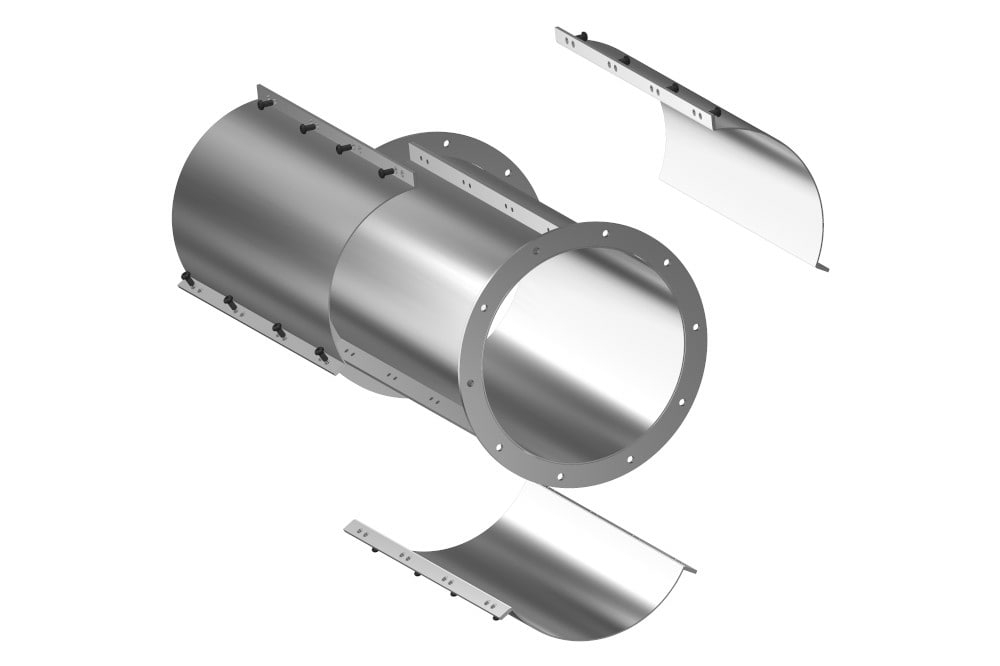

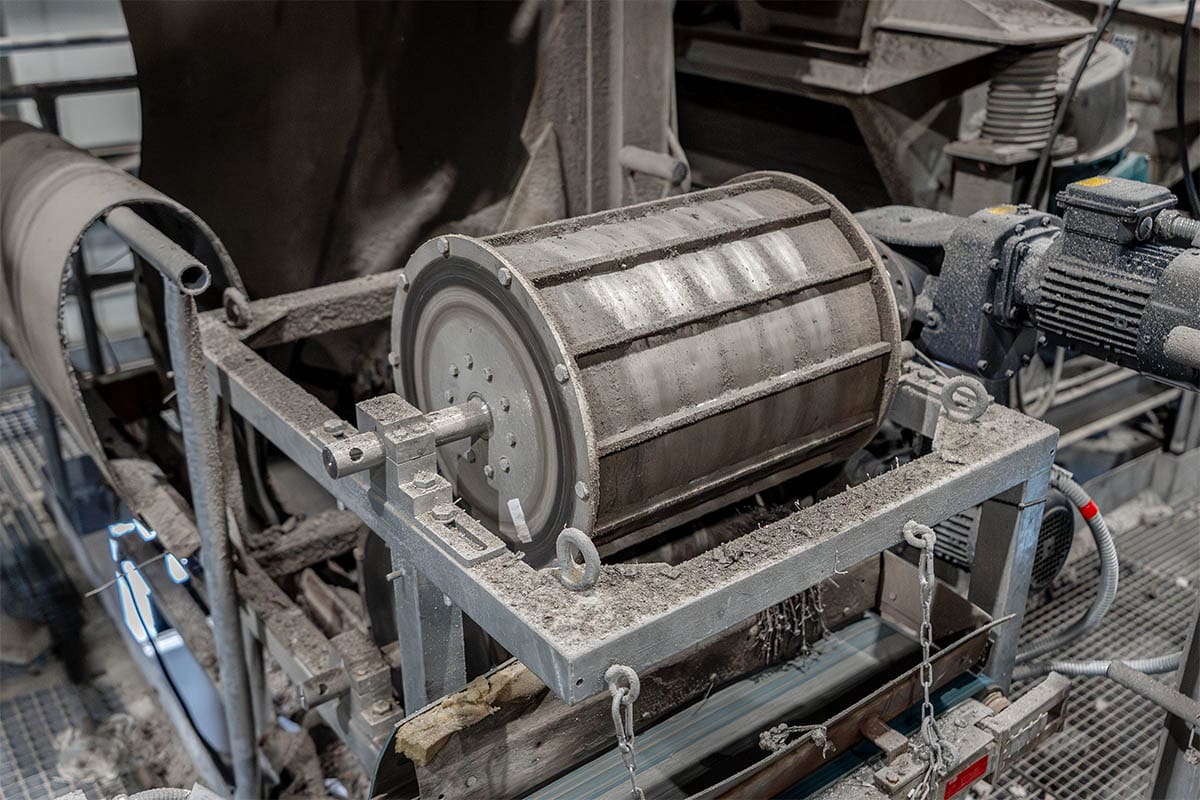

Возможность замены съемной обечайки секторного магнитного барабана
Обечайка барабана с отсекающими лопатками часто подвергается длительному контакту с абразивными материалами, которые режут и царапают ее поверхность. Поэтому мы изменили его конструкцию таким образом, чтобы поврежденную обечайку можно было заменить самостоятельно.
В результате значительно продлевается срок службы барабана, а значит, и всего устройства.
Наши магнитные барабаны генерируют глубокое и сильное магнитное поле, что позволяет добиться высокой эффективности сепарации даже при оснащении барабана этими дополнительными защитными сегментами.
Конструкция закрытого магнитного барабана предусматривает выполнение этой замены через контрольное отверстие в корпусе барабана, что исключает необходимость демонтажа всего барабана.
Вы просто последовательно заменяете отдельные защитные сегменты. Это действительно просто!
Мы должны знать заранее, что вам требуется барабан с возможностью замены защитного кожуха, чтобы соответствующим образом адаптировать конструкцию барабана.
Мы также можем изготовить обечайку барабана из прочной марганцевой стали, что в несколько раз продлевает срок службы магнитного барабана даже в самых сложных условиях.
Измерение силы магнитного сепаратора
Большое значение имеет для нас тщательное тестирование каждого сепаратора и определение его производительности. Мы знаем, что нашим клиентам важно знать производительность магнита на различном расстоянии от конвейерной ленты, и поэтому указываем значения магнитной индукции не только на магнитном сердечнике, но и на расстоянии 0 – 400 мм (измерено с интервалом 50 мм) от ленты сепаратора.
Измерение мы проводим таким образом, чтобы оно максимально соответствовало реальным условиям на практике. Поэтому магнитную индукцию мы измеряем не только на магнитном сердечнике (как это делают некоторые производители, искусственно завышая магнитную индукцию). Мы проводим измерения и на оболочке барабана, т. е. в месте контакта с исходным материалом, что является важной информацией для клиента.
Измеренные значения для конкретного типа сепаратора можно найти в описании модельного ряда.
Разумеется, для каждого сепаратора мы предоставляем протокол тестирования с измеренными значениями магнитной индукции.
SOLLAU – наши изделия сваривают настоящие профессионалы!
Сертификаты компании SOLLAU:
Разрешение на сварку оборудования, работающего под давлением, в соответствии с PED 2014/68/EU
Сертификация в соответствии с EN-ISO 3834-2, EN 1090-2, EN 13480-1 – 13480-5, EN 13445-1 – EN 13445-5
MB 154
- Магнитный барабан MB диаметром 154 мм
- Барабан с ферритовыми магнитами (осевой) MB F — магнитная индукция на сердечнике 1 600 Гс, магнитная индукция на кожухе 1 100 Гс
- Барабан с неодимовыми магнитами (осевой) MB N — магнитная индукция на сердечнике 5 200 Гс, магнитная индукция на кожухе 3 400 Гс
- Гарантия 5 лет
Ферритовая версия
Продукт | Макс. производительность (м3/ч) | Рабочая ширина (мм) | Тип магнита | Карта данных (EN) |
---|---|---|---|---|
MB 154 F 200 | 15 | 150 | Ferit | показать PDF |
MB 154 F 300 | 20 | 250 | Ferit | показать PDF |
MB 154 F 400 | 25 | 350 | Ferit | показать PDF |
MB 154 F 500 | 30 | 450 | Ferit | показать PDF |
MB 154 F 600 | 35 | 550 | Ferit | показать PDF |
MB 154 F 700 | 40 | 650 | Ferit | показать PDF |
MB 154 F 800 | 45 | 750 | Ferit | показать PDF |
MB 154 F 900 | 50 | 850 | Ferit | показать PDF |
MB 154 F 1000 | 60 | 950 | Ferit | показать PDF |
Неодимовая версия
Продукт | Макс. производительность (м3/ч). | Рабочая ширина (мм) | Тип магнита | Карта данных (EN) |
---|---|---|---|---|
MB 154 N 200 | 15 | 150 | Neodym | показать PDF |
MB 154 N 300 | 20 | 250 | Neodym | показать PDF |
MB 154 N 400 | 25 | 350 | Neodym | показать PDF |
MB 154 N 500 | 30 | 450 | Neodym | показать PDF |
MB 154 N 600 | 35 | 550 | Neodym | показать PDF |
MB 154 N 700 | 40 | 650 | Neodym | показать PDF |
MB 154 N 800 | 45 | 750 | Neodym | показать PDF |
MB 154 N 900 | 50 | 850 | Neodym | показать PDF |
MB 154 N 1000 | 60 | 950 | Neodym | показать PDF |
MB 204
- Магнитный барабан MB диаметром 204 мм
- Барабан с ферритовыми магнитами (осевой) MB F — магнитная индукция на сердечнике 2 800 Гс, магнитная индукция на кожухе 1 400 Гс
- Барабан с неодимовыми магнитами (осевой) MB N — магнитная индукция на сердечнике 5 400 Гс, магнитная индукция на кожухе 3 800 Гс
- Гарантия 5 лет
Ферритовая версия
Продукт | Макс. производительность (м3/ч). | Рабочая ширина (мм) | Тип магнита | Карта данных (EN) | MB 204 F 200 | 20 | 150 | Ferit | показать PDF |
---|---|---|---|---|
MB 204 F 300 | 25 | 250 | Ferit | показать PDF |
MB 204 F 400 | 30 | 350 | Ferit | показать PDF |
MB 204 F 500 | 35 | 450 | Ferit | показать PDF |
MB 204 F 600 | 40 | 550 | Ferit | показать PDF |
MB 204 F 700 | 45 | 650 | Ferit | показать PDF |
MB 204 F 800 | 50 | 750 | Ferit | показать PDF |
MB 204 F 900 | 60 | 850 | Ferit | показать PDF |
MB 204 F 1000 | 75 | 950 | Ferit | показать PDF |
Неодимовая версия
Продукт | Макс. производительность (м3/ч). | Рабочая ширина (мм) | Тип магнита | Карта данных (EN) |
---|---|---|---|---|
MB 204 N 200 | 20 | 150 | Neodym | показать PDF |
MB 204 N 300 | 25 | 250 | Neodym | показать PDF |
MB 204 N 400 | 30 | 350 | Neodym | показать PDF |
MB 204 N 500 | 35 | 450 | Neodym | показать PDF |
MB 204 N 600 | 40 | 550 | Neodym | показать PDF |
MB 204 N 700 | 45 | 650 | Neodym | показать PDF |
MB 204 N 800 | 50 | 750 | Neodym | показать PDF |
MB 204 N 900 | 60 | 850 | Neodym | показать PDF |
MB 204 N 1000 | 75 | 950 | Neodym | показать PDF |
MB 304
- Магнитный барабан MB диаметром 304 мм
- Барабан с ферритовыми магнитами (осевой) MB F — магнитная индукция на сердечнике 2 800 Гс, магнитная индукция на кожухе 1 500 Гс
- Барабан с неодимовыми магнитами (осевой) MB N — магнитная индукция на сердечнике 6 000 Гс, магнитная индукция на кожухе 3 800 Гс
- Гарантия 5 лет
Ферритовая версия
Продукт | Макс. производительность (м3/ч). | Рабочая ширина (мм) | Тип магнита | Карта данных (EN) |
---|---|---|---|---|
MB 304 F 200 | 15 | 150 | Ferit | показать PDF |
MB 304 F 300 | 25 | 250 | Ferit | показать PDF |
MB 304 F 400 | 35 | 350 | Ferit | показать PDF |
MB 304 F 500 | 45 | 450 | Ferit | показать PDF |
MB 304 F 600 | 55 | 550 | Ferit | показать PDF |
MB 304 F 700 | 65 | 650 | Ferit | показать PDF |
MB 304 F 800 | 75 | 750 | Ferit | показать PDF |
MB 304 F 900 | 85 | 850 | Ferit | показать PDF |
MB 304 F 1000 | 95 | 950 | Ferit | показать PDF |
Неодимовая версия
Продукт | Макс. производительность (м3/ч). | Рабочая ширина (мм) | Тип магнита | Карта данных (EN) |
---|---|---|---|---|
MB 304 N 200 | 15 | 150 | Neodym | показать PDF |
MB 304 N 300 | 25 | 250 | Neodym | показать PDF |
MB 304 N 400 | 35 | 350 | Neodym | показать PDF |
MB 304 N 500 | 45 | 450 | Neodym | показать PDF |
MB 304 N 600 | 55 | 550 | Neodym | показать PDF |
MB 304 N 700 | 65 | 650 | Neodym | показать PDF |
MB 304 N 800 | 75 | 750 | Neodym | показать PDF |
MB 304 N 900 | 85 | 850 | Neodym | показать PDF |
MB 304 N 1000 | 95 | 950 | Neodym | показать PDF |
MB 406
- Магнитный барабан MB диаметром 406 мм
- Барабан с ферритовыми магнитами (осевой) MB F — магнитная индукция на сердечнике 2 800 Гс, магнитная индукция на кожухе 1 500 Гс
- Барабан с неодимовыми магнитами (осевой) MB N — магнитная индукция на сердечнике 6 000 Гс, магнитная индукция на кожухе 3 500 Гс
- Гарантия 5 лет
Ферритовая версия
Продукт | Макс. производительность (м3/ч). | Рабочая ширина (мм) | Тип магнита | Карта данных (EN) |
---|---|---|---|---|
MB 406 F 200 | 25 | 150 | Ferit | показать PDF |
MB 406 F 300 | 35 | 250 | Ferit | показать PDF |
MB 406 F 400 | 45 | 350 | Ferit | показать PDF |
MB 406 F 500 | 55 | 450 | Ferit | показать PDF |
MB 406 F 600 | 65 | 550 | Ferit | показать PDF |
MB 406 F 700 | 75 | 650 | Ferit | показать PDF |
MB 406 F 800 | 90 | 750 | Ferit | показать PDF |
MB 406 F 900 | 120 | 850 | Ferit | показать PDF |
MB 406 F 1000 | 140 | 950 | Ferit | показать PDF |
Неодимовая версия
Продукт | Макс. производительность (м3/ч). | Рабочая ширина (мм) | Тип магнита | Карта данных (EN) |
---|---|---|---|---|
MB 406 N 200 | 25 | 150 | Neodym | показать PDF |
MB 406 N 300 | 35 | 250 | Neodym | показать PDF |
MB 406 N 400 | 45 | 350 | Neodym | показать PDF |
MB 406 N 500 | 55 | 450 | Neodym | показать PDF |
MB 406 N 600 | 65 | 550 | Neodym | показать PDF |
MB 406 N 700 | 75 | 650 | Neodym | показать PDF |
MB 406 N 800 | 90 | 750 | Neodym | показать PDF |
MB 406 N 900 | 120 | 850 | Neodym | показать PDF |
MB 406 N 1000 | 140 | 950 | Neodym | показать PDF |
MB 506
- Магнитный барабан MB диаметром 506 мм
- Барабан с ферритовыми магнитами (осевой) MB F — магнитная индукция на сердечнике 2 800 Гс, магнитная индукция на кожухе 1 500 Гс
- Барабан с неодимовыми магнитами (осевой) MB N — магнитная индукция на сердечнике 6 000 Гс, магнитная индукция на кожухе 3 400 Гс
- Гарантия 5 лет
Ферритовая версия
Продукт | Макс. производительность (м3/ч). | Рабочая ширина (мм) | Тип магнита | Карта данных (EN) |
---|---|---|---|---|
MB 506 F 200 | 30 | 150 | Ferit | показать PDF |
MB 506 F 300 | 45 | 250 | Ferit | показать PDF |
MB 506 F 400 | 55 | 350 | Ferit | показать PDF |
MB 506 F 500 | 70 | 450 | Ferit | показать PDF |
MB 506 F 600 | 85 | 550 | Ferit | показать PDF |
MB 506 F 700 | 105 | 650 | Ferit | показать PDF |
MB 506 F 800 | 125 | 750 | Ferit | показать PDF |
MB 506 F 900 | 145 | 850 | Ferit | показать PDF |
MB 506 F 1000 | 180 | 950 | Ferit | показать PDF |
Неодимовая версия
Продукт | Макс. производительность (м3/ч). | Рабочая ширина (мм) | Тип магнита | Карта данных (EN) |
---|---|---|---|---|
MB 506 N 200 | 30 | 150 | Neodym | показать PDF |
MB 506 N 300 | 45 | 250 | Neodym | показать PDF |
MB 506 N 400 | 55 | 350 | Neodym | показать PDF |
MB 506 N 500 | 70 | 450 | Neodym | показать PDF |
MB 506 N 600 | 85 | 550 | Neodym | показать PDF |
MB 506 N 700 | 105 | 650 | Neodym | показать PDF |
MB 506 N 800 | 125 | 750 | Neodym | показать PDF |
MB 506 N 900 | 145 | 850 | Neodym | показать PDF |
MB 506 N 1000 | 180 | 950 | Neodym | показать PDF |
MB 609
- Магнитный барабан MB диаметром 609 мм
- Барабан с ферритовыми магнитами (осевой) MB F — магнитная индукция на сердечнике 2 800 Гс, магнитная индукция на кожухе 1 500 Гс
- Барабан с неодимовыми магнитами (осевой) MB N — магнитная индукция на сердечнике 6 000 Гс, магнитная индукция на кожухе 3 300 Гс
- Гарантия 5 лет
Ферритовая версия
Продукт | Макс. производительность (м3/ч). | Рабочая ширина (мм) | Тип магнита | Карта данных (EN) |
---|---|---|---|---|
MB 609 F 300 | 55 | 250 | Ferit | показать PDF |
MB 609 F 400 | 70 | 350 | Ferit | показать PDF |
MB 609 F 500 | 85 | 450 | Ferit | показать PDF |
MB 609 F 600 | 100 | 550 | Ferit | показать PDF |
MB 609 F 700 | 150 | 650 | Ferit | показать PDF |
MB 609 F 800 | 190 | 750 | Ferit | показать PDF |
MB 609 F 900 | 205 | 850 | Ferit | показать PDF |
MB 609 F 1000 | 220 | 950 | Ferit | показать PDF |
Неодимовая версия
Продукт | Макс. производительность (м3/ч). | Рабочая ширина (мм) | Тип магнита | Карта данных (EN) |
---|---|---|---|---|
MB 609 N 300 | 55 | 250 | Neodym | показать PDF |
MB 609 N 400 | 70 | 350 | Neodym | показать PDF |
MB 609 N 500 | 85 | 450 | Neodym | показать PDF |
MB 609 N 600 | 100 | 550 | Neodym | показать PDF |
MB 609 N 700 | 150 | 650 | Neodym | показать PDF |
MB 609 N 800 | 190 | 750 | Neodym | показать PDF |
MB 609 N 900 | 205 | 850 | Neodym | показать PDF |
MB 609 N 1000 | 220 | 950 | Neodym | показать PDF |
ú>
ú>

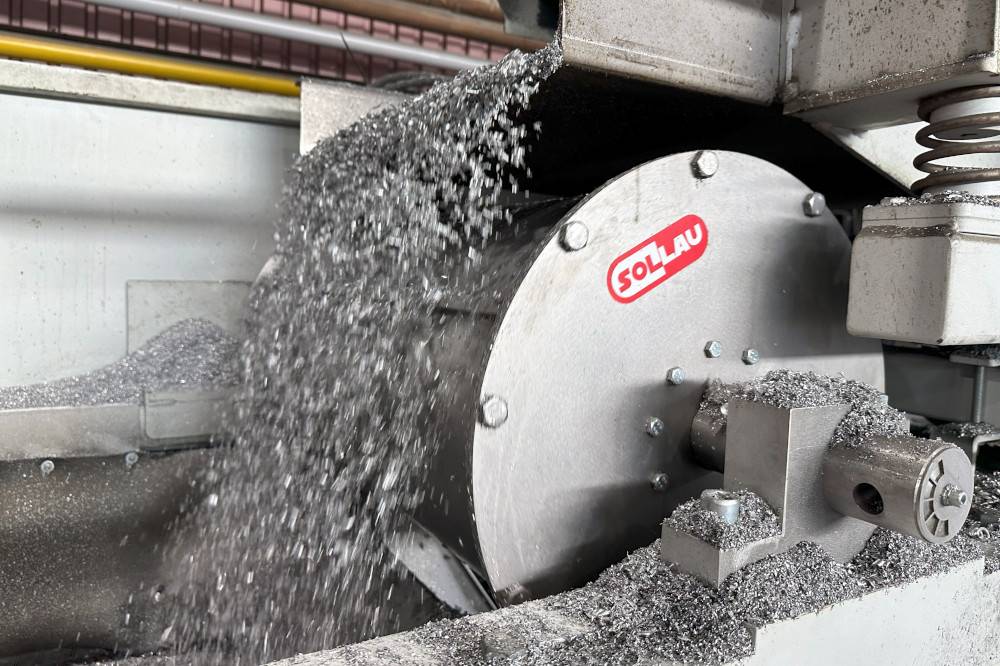

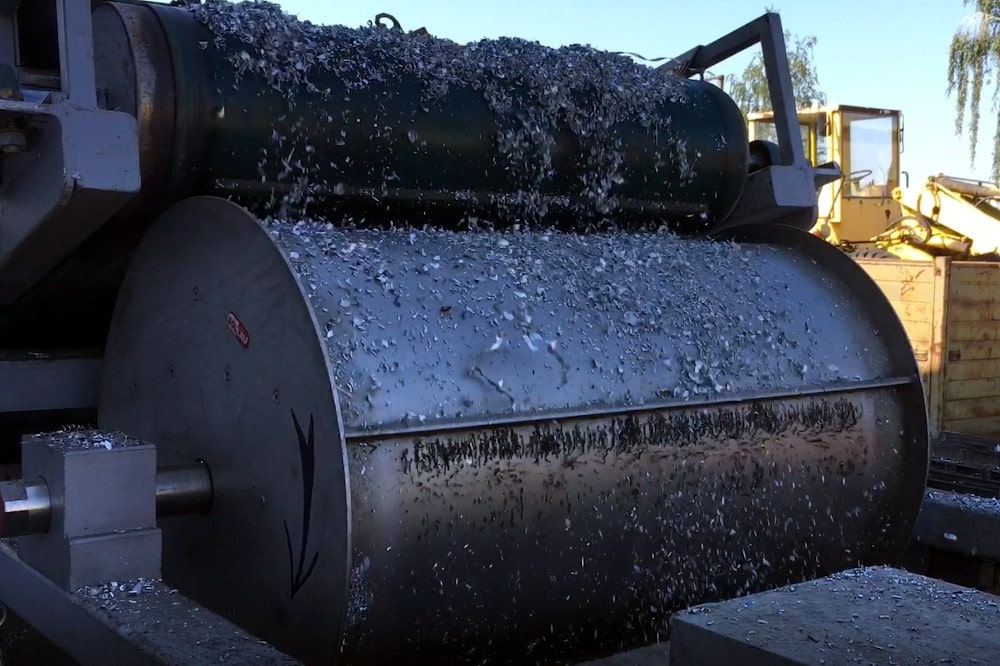

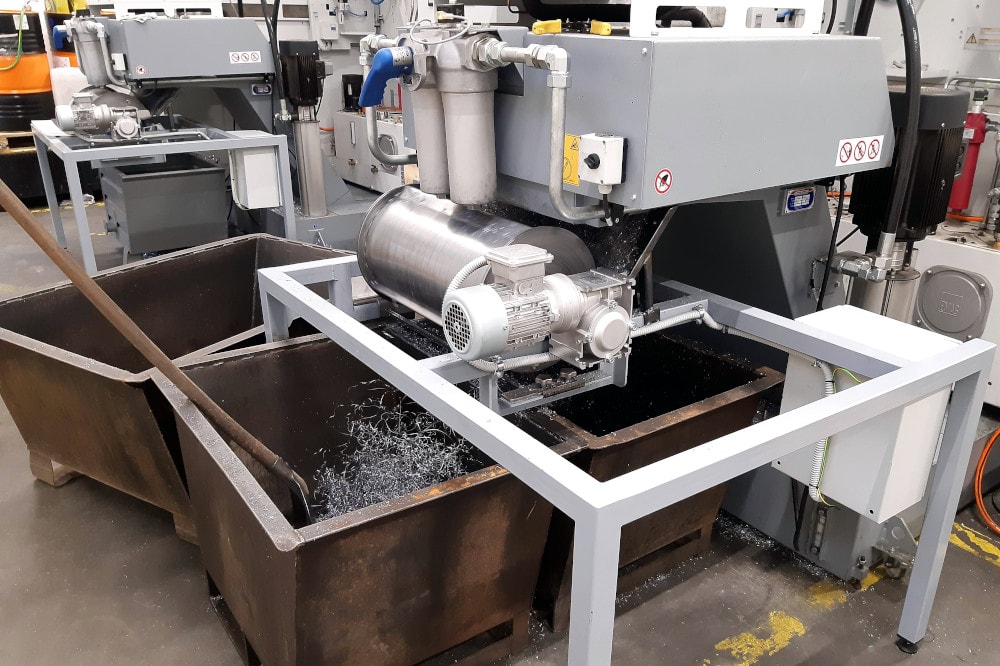

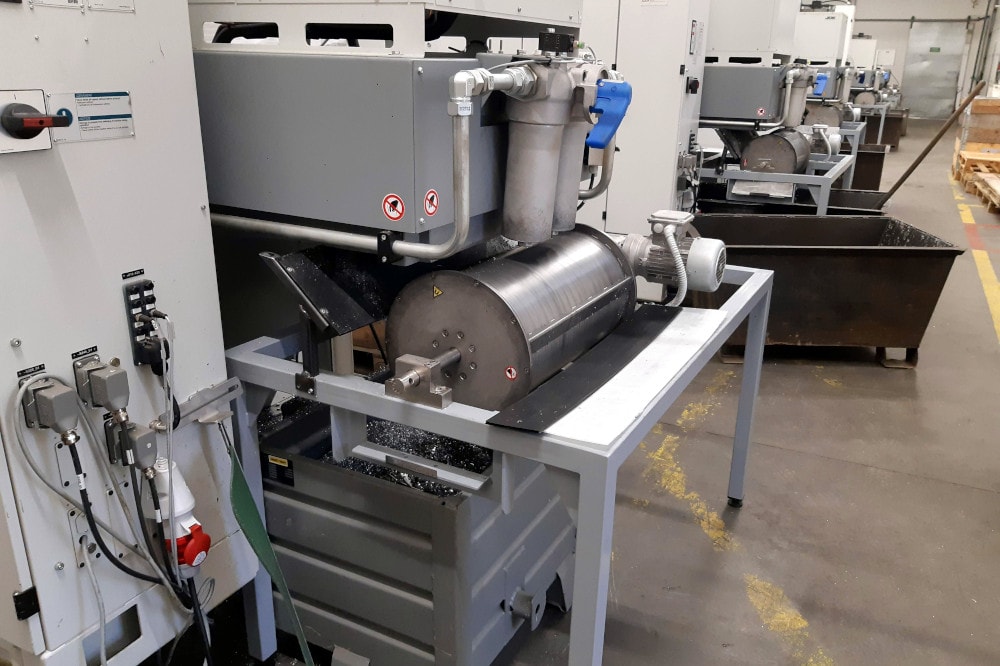

- Решение для сепарации высокоабразивной стружки в цехе литья алюминия (анализ конкретной ситуации)
- Извлечение железных частиц из измельченных бумажных отходов (анализ конкретной ситуации)
- Проблемное качество и послепродажный сервис магнитных барабанов известного производителя (анализ конкретной ситуации)

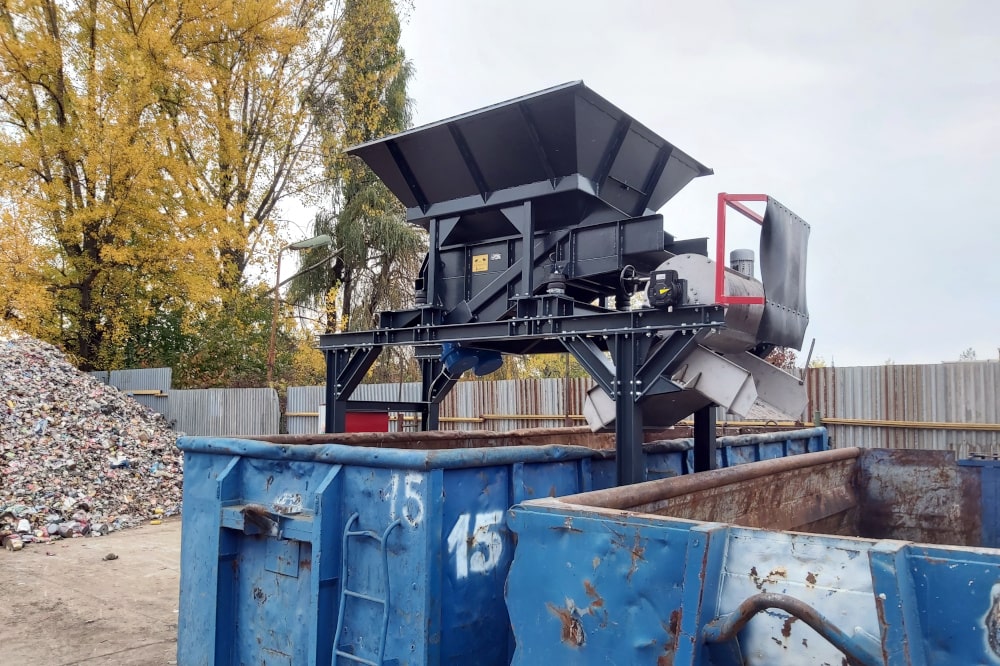

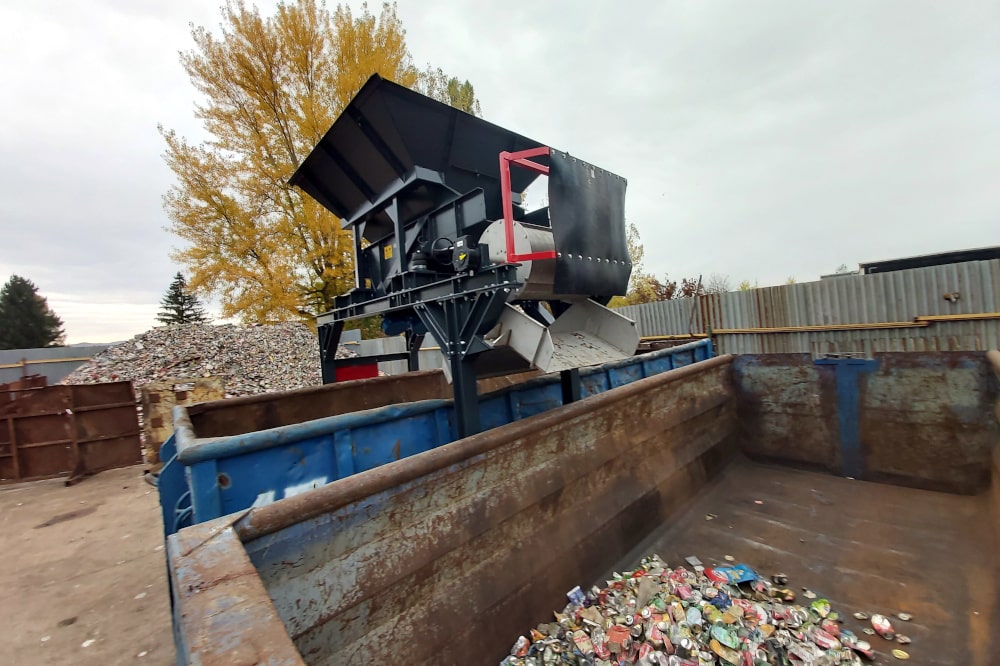

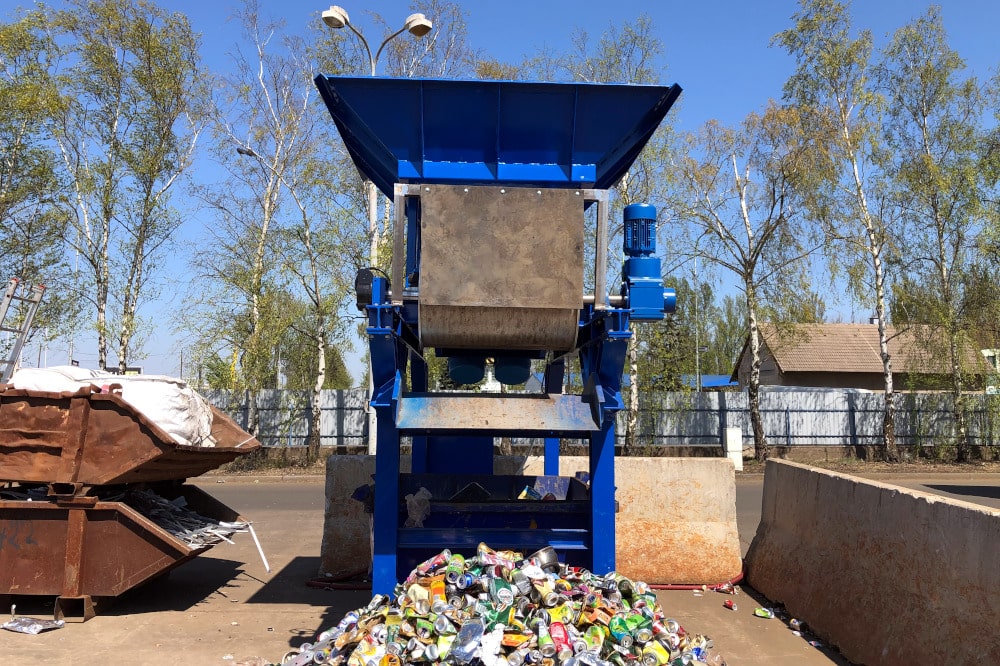

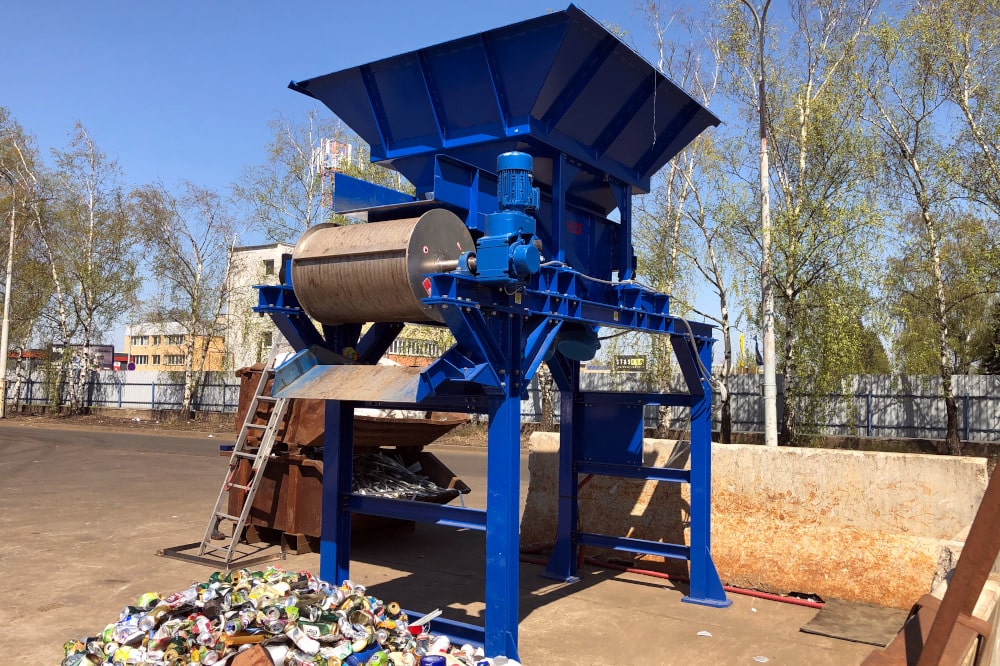

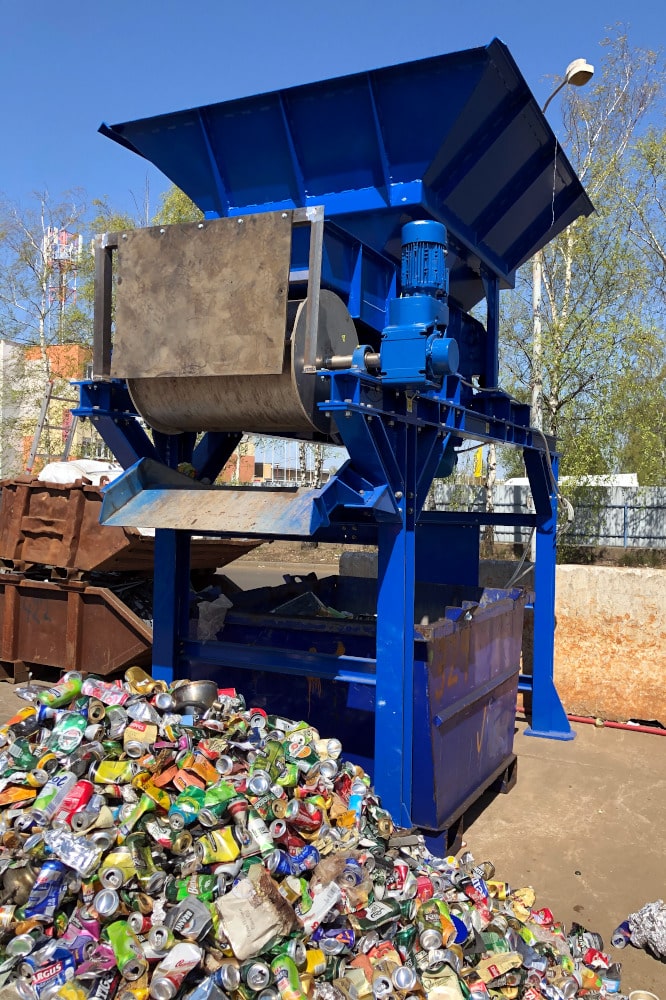

- Сепарация алюминиевых банок (анализ конкретной ситуации)
В каких отраслях промышленности находит применение магнитный барабан?
Магнитные барабаны находят свое применение прежде всего в области утилизации и переработки отходов, в лесной промышленности, на производстве пластмасс, при добыче и переработке полезных ископаемых, при производстве промышленной керамики и стекла.
Переработка и утилизация отходов
Машиностроение и литейная промышленность
Целлюлозно-бумажная промышленность
Табачная промышленность
Стекольная и фарфоро-фаянсовая промышленность
Горно-шахтная промышленность
Цементная и известковая промышленность
Химическая промышленность, краски
Автомобильная промышленность
Пластиковая и резиновая промышленность
Электроэнергетика
Деревообраба- тывающая промышленность
