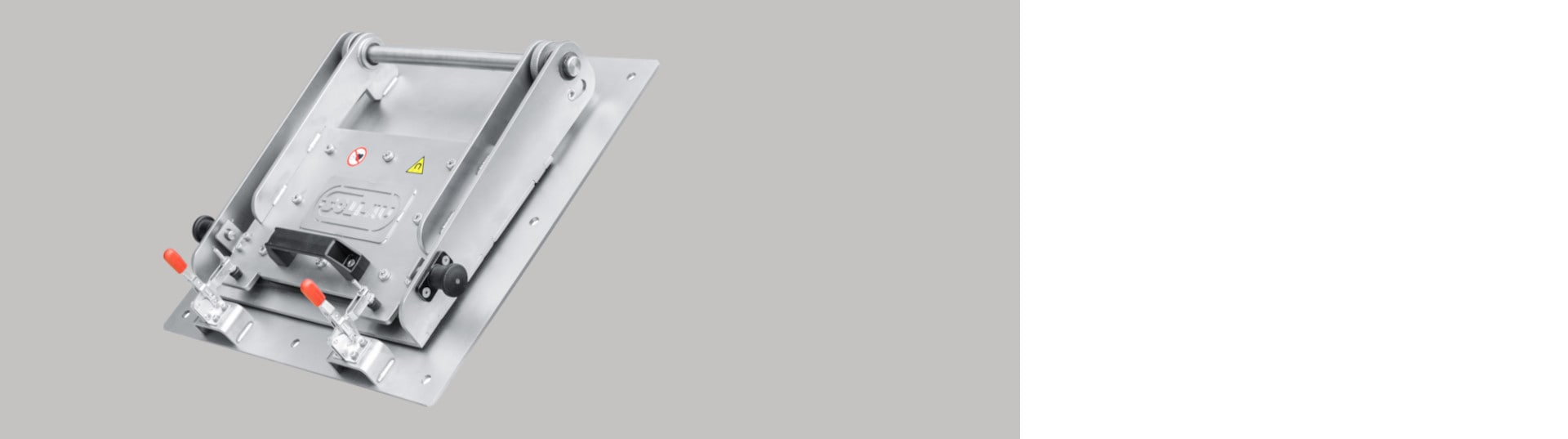

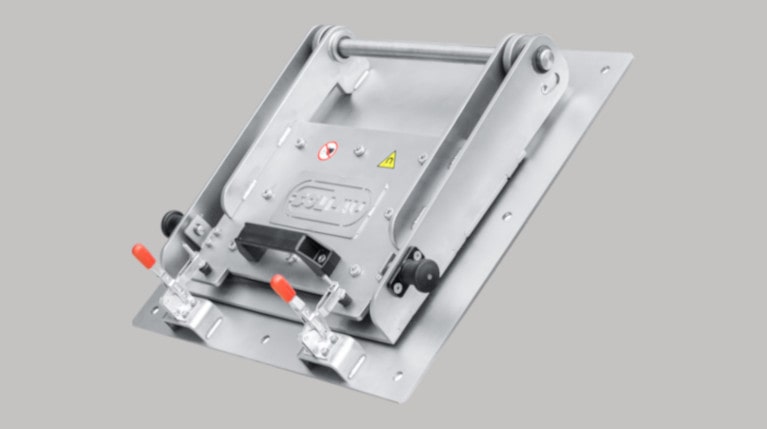

Магнитная дверь MS-MC-K/S

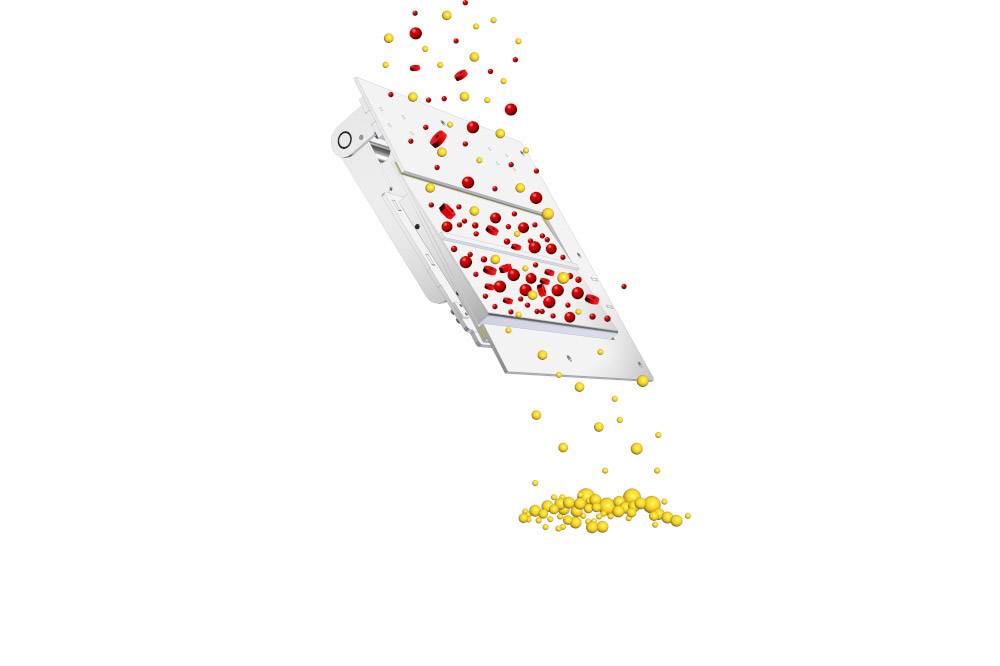

Магнитная дверь MS-MC-K/S – это простой и высокоэффективный магнитный сепаратор с очень широким спектром применения. Чаще всего магнитная дверь устанавливается в наклонный трубопровод как его составная часть и поэтому может использоваться для любого сыпучего материала. Свое место они найдут в первую очередь там, где невозможно (например, из-за высоты установки или последующей технологии) установить комплексный магнитный сепаратор. Просто прорежьте в имеющейся трубе отверстие и вставьте в него магнитную дверь.
Благодаря разумной цене эта магнитная заслонка является очень популярным типом магнитного сепаратора. Она оснащена очень сильными неодимовыми магнитами, благодаря чему достигается высокая эффективность магнитной сепарации.
Магнитная дверь подходит и для абразивных или плохо проницаемых материалов, поскольку в поток материала не помещается какое-либо препятствие (например, магнитная решетка), которое может вызвать налипание материала или быть повреждено абразивными частицами.
Конструкция магнитной двери
Магнитная дверь состоит из двух частей:
- магнитный сердечник
- крышка
Выпускаем магнитные заслонки двух модельных рядов, которые отличаются лишь способом очистки.
SOLLAU – наши изделия сваривают настоящие профессионалы!
Сертификаты компании SOLLAU:
Разрешение на сварку оборудования, работающего под давлением, в соответствии с PED 2014/68/EU
Сертификация в соответствии с EN-ISO 3834-2, EN 1090-2, EN 13480-1 – 13480-5, EN 13445-1 – EN 13445-5

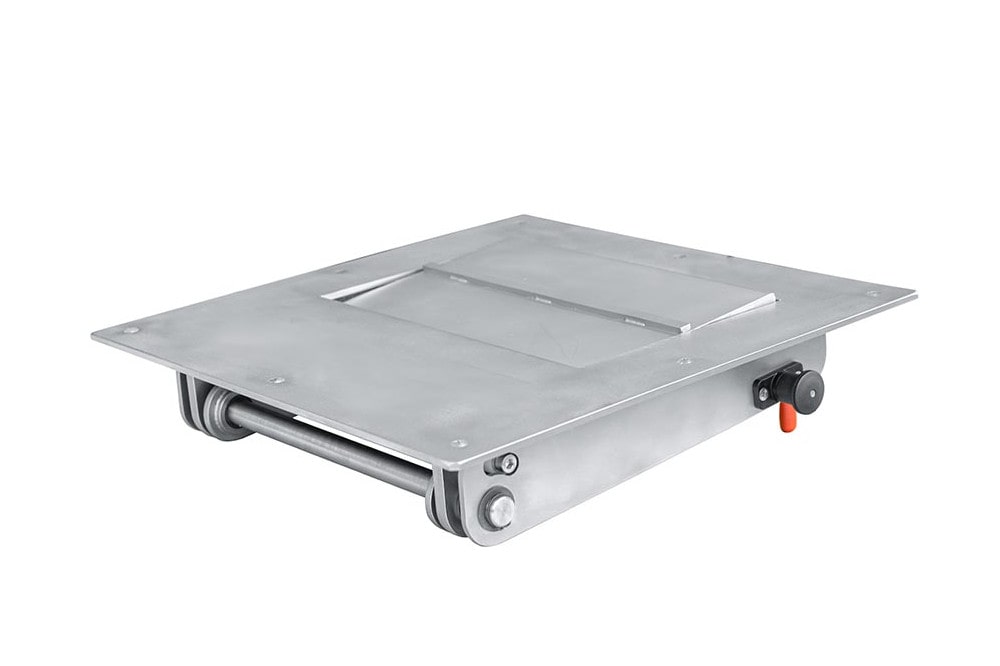

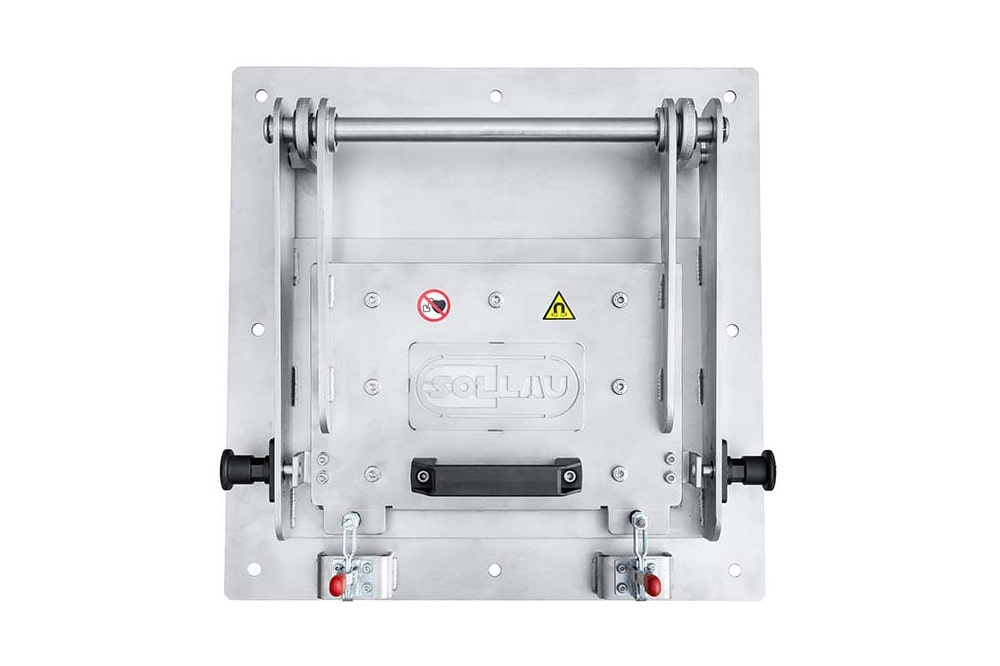

MS-MC-K
- Очистка – откидной способ
- В стандартном исполнении 4 500 Гс (как опция – до 7 000 G) в месте контакта с сепарируемой средой

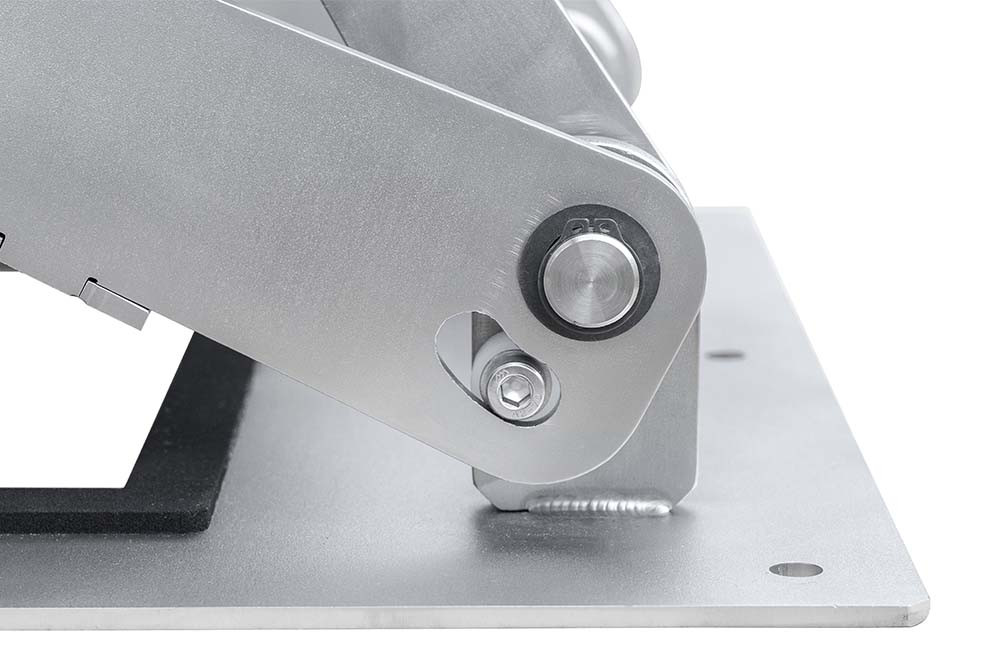

- Прочная конструкция из нержавеющей стали
Откидную магнитную дверь мы рекомендуем использовать в тех случаях, когда достаточно места для обслуживающего персонала и откидывания двери. Если места недостаточно, рекомендуем использовать дверь с выдвижным способом очистки.

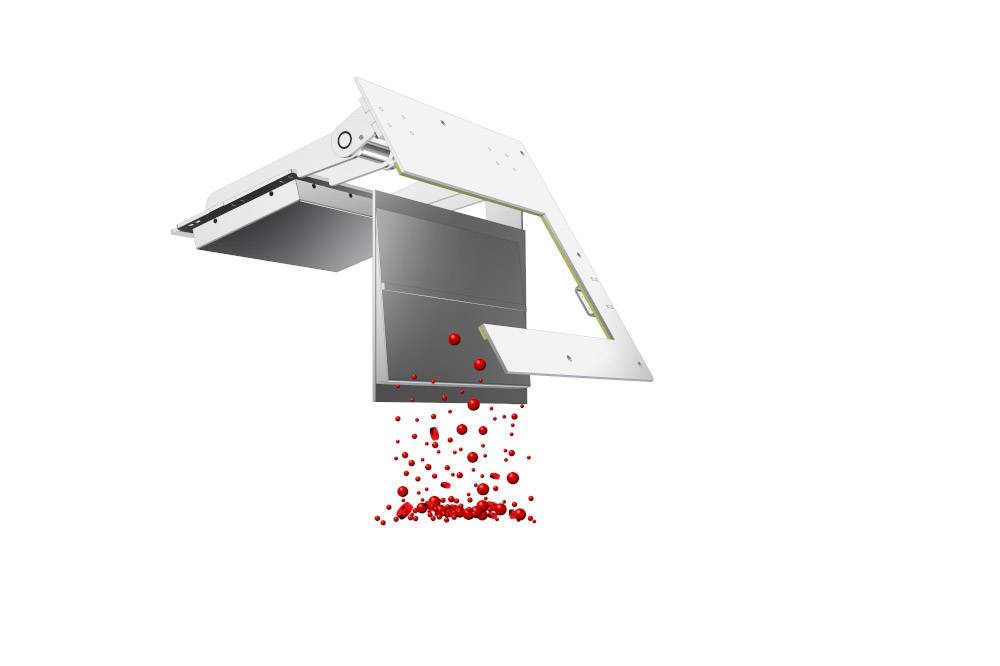

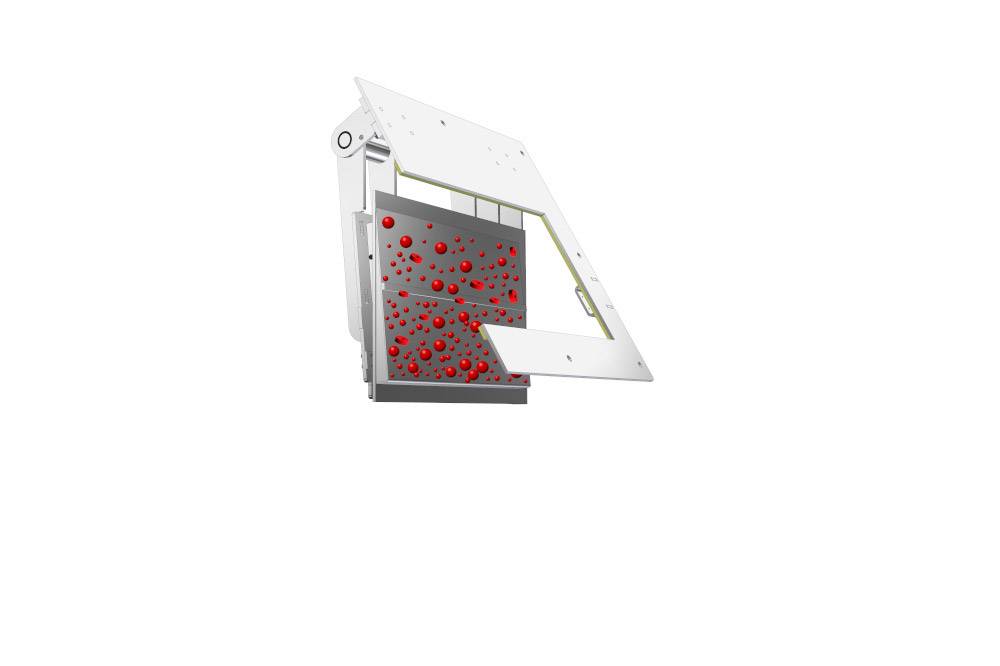

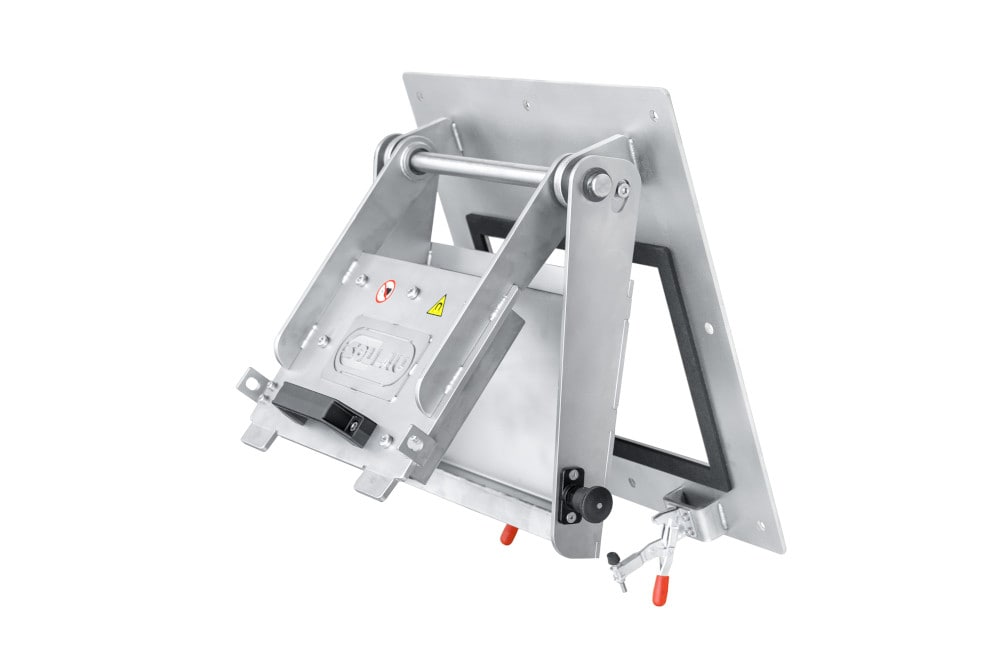

Очистка откидной магнитной двери
При остановке потока материала после отпускания защелки откидывается магнитная дверь. Второй шаг – откидывание магнитного сердечника, в результате чего металлы, собравшиеся на крышке, падают. Магнитные двери с таким типом очистки подходят для случаев, когда достаточно места для обслуживающего персонала.
| Продукт | Ма́сса (кг) | Размер входа/выхода (мм) | Карта данных (EN) |
|---|---|---|---|
| MS-MC-K 200x200 N | 21 | 200 x 200 | показать PDF |
| MS-MC-K 300x200 N | 26 | 300 x 200 | показать PDF |
| MS-MC-K 400x250 N | 43 | 400 x 250 | показать PDF |
| MS-MC-K 500x250 N | 52 | 500 x 250 | показать PDF |
| MS-MC-K 600x300 N | 69 | 600 x 300 | показать PDF |
MS-MC-S
- Очистка – выдвижной способ
- Для труднодоступных мест
- В стандартном исполнении 4 500 Гс (как опция – до 7 000 G) в месте контакта с сепарируемой средой
- Прочная конструкция из нержавеющей стали

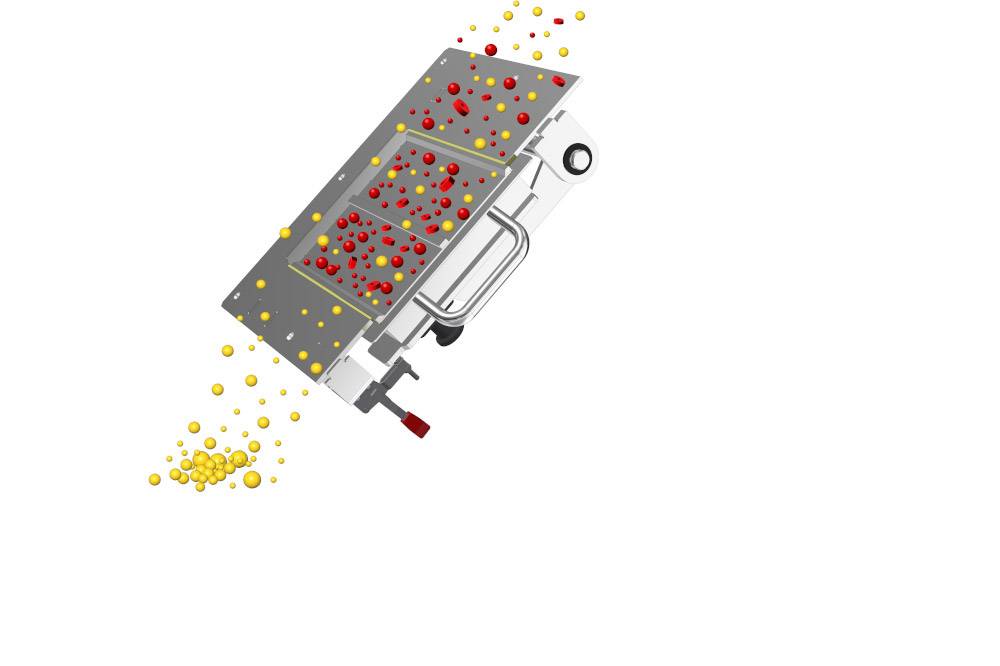

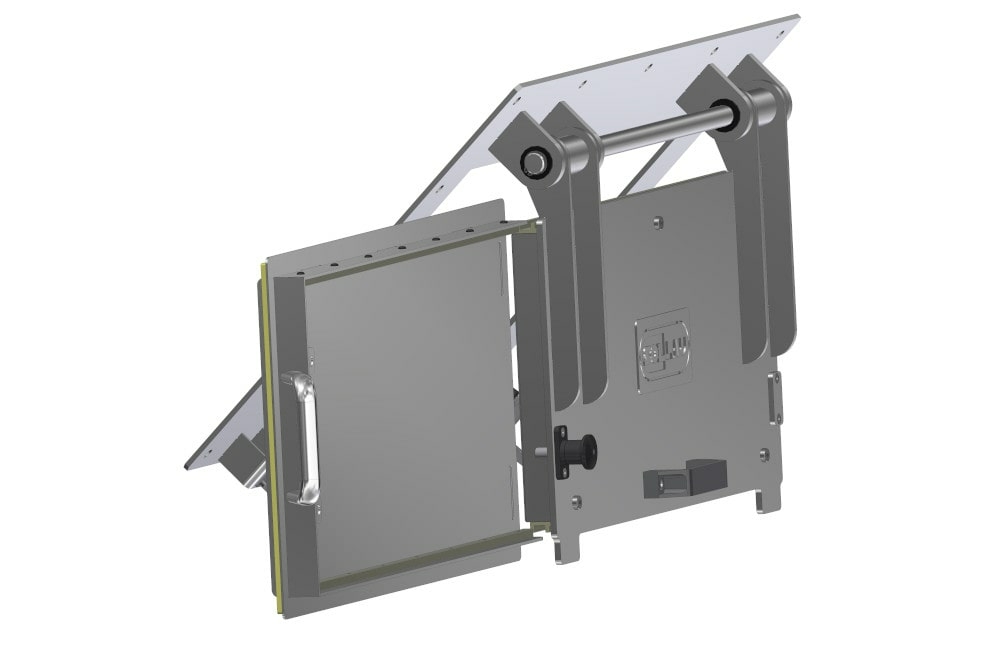

Выдвижная магнитная дверь – отличное решение в тех случаях, когда недостаточно места для очистки двери путем ее откидывания (например, труба установлена близко к стене, другой трубе и т. д.). В этом случае мы рекомендуем использовать выдвижную магнитную дверь, у которой магнитный сердечник выдвигается в сторону.

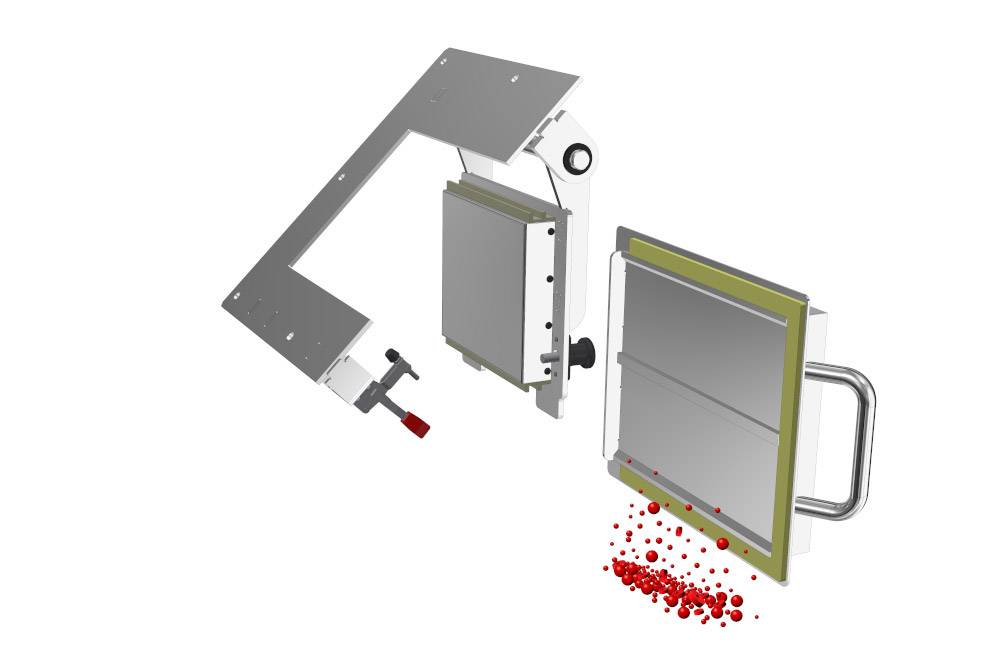

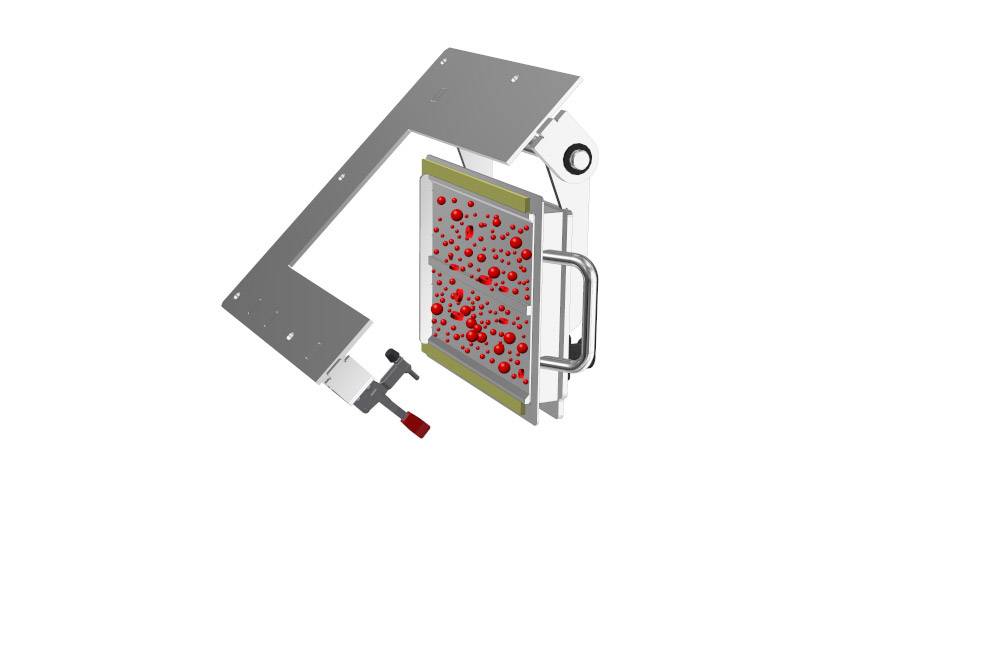

Очистка выдвижной магнитной двери
При остановке потока материала после отпускания защелки откидывается магнитная дверь. Второй шаг – выдвижение магнитного сердечника в сторону, в результате чего металлы, собравшиеся на крышке, падают. Магнитные двери с таким типом очистки подходят для случаев, когда недостаточно места для обслуживающего персонала.
| Продукт | Ма́сса (кг) | Размер входа/выхода (мм) | Карта данных (EN) |
|---|---|---|---|
| MS-MC-S 200x200 N | 18 | 200 x 200 | показать PDF |
| MS-MC-S 300x200 N | 24 | 300 x 200 | показать PDF |
| MS-MC-S 400x250 N | 39 | 400 x 250 | показать PDF |
| MS-MC-S 500x250 N | 48 | 500 x 250 | показать PDF |
| MS-MC-S 600x300 N | 65 | 600 x 300 | показать PDF |
Магнитные ворота MS-MC-K/S — простой и высокоэффективный магнитный сепаратор, предназначенный для встройки непосредственно в наклонный трубопровод в качестве его неотъемлемой части. Они особенно подходят для мест, где из-за высоты монтажа или конструкции смежного оборудования не может быть применён более сложный сепаратор. Благодаря доступной цене и очень мощным неодимовым магнитам они относятся к одним из наиболее востребованных типов магнитных сепараторов для сыпучих материалов.
Нет. Монтаж очень прост: в существующем трубопроводе прорезается отверстие, в которое вставляются магнитные ворота. Изготовление сепаратора по индивидуальным размерам является стандартной услугой; монтаж, пусконаладочные работы и обучение персонала включены в поставку.
Обе модификации обеспечивают одинаковую магнитную эффективность и различаются только способом очистки. MS-MC-K (откидные) рекомендуем там, где вокруг трубопровода достаточно места для оператора — при очистке дверца откидывается. MS-MC-S (выдвижные) подходят для стеснённых или труднодоступных мест (трубопровод вплотную к стене, наличие смежного оборудования) — магнитный сердечник при очистке выдвигается в сторону, поэтому свободное пространство перед воротами не требуется.
Порядок действий одинаков для обеих модификаций и выполняется в два шага: после остановки потока материала снимается фиксатор и откидывается дверца магнитных ворот. На втором шаге откидывается (MS-MC-K) или выдвигается в сторону (MS-MC-S) магнитный сердечник — задержанные на защитной пластине металлические частицы осыпаются самостоятельно. Весь процесс не требует инструмента и не предполагает демонтажа сепаратора из трубопровода.
Магнитные ворота подходят для любых сыпучих материалов, включая абразивные и трудно проницаемые: в поток материала не вводится никаких препятствий (например, магнитных решёток), которые могли бы вызывать сводообразование или изнашиваться под воздействием абразии. Область применения: пищевая промышленность, производство кормов, фармацевтика, деревообработка, химическая и керамическая отрасли.
Магнитные ворота обеспечивают стандартную индукцию 4 500 Гс в точке контакта с сепарируемым материалом; по заказу доступно исполнение с индукцией до 7 000 Гс. Улавливают ферромагнитные частицы размером от 0,5 мм. Обе модификации выпускаются с размерами входного/выходного отверстия от 200 × 200 мм до 600 × 300 мм; сепараторы изготовлены полностью из нержавеющей стали. По запросу выполняем изготовление по индивидуальным размерам.
