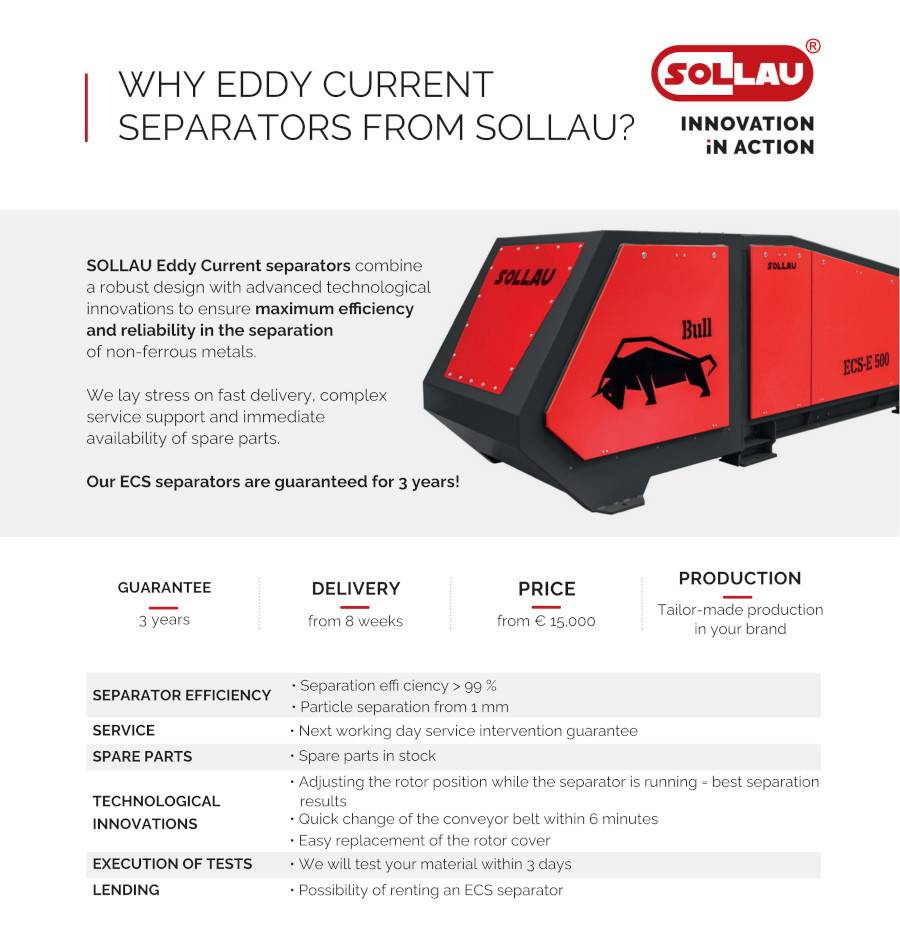

Вихретоковый сепаратор цветных металлов ECS

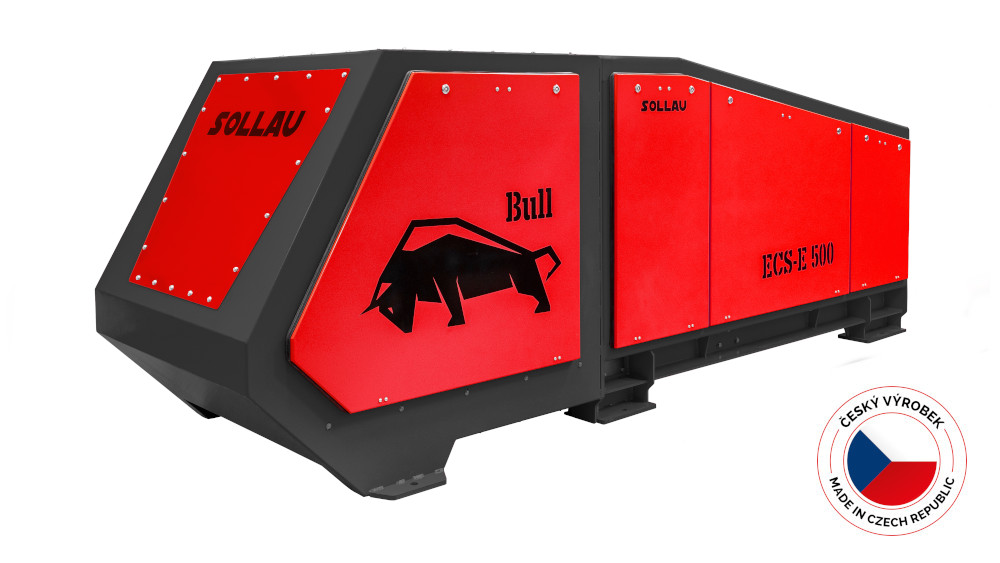

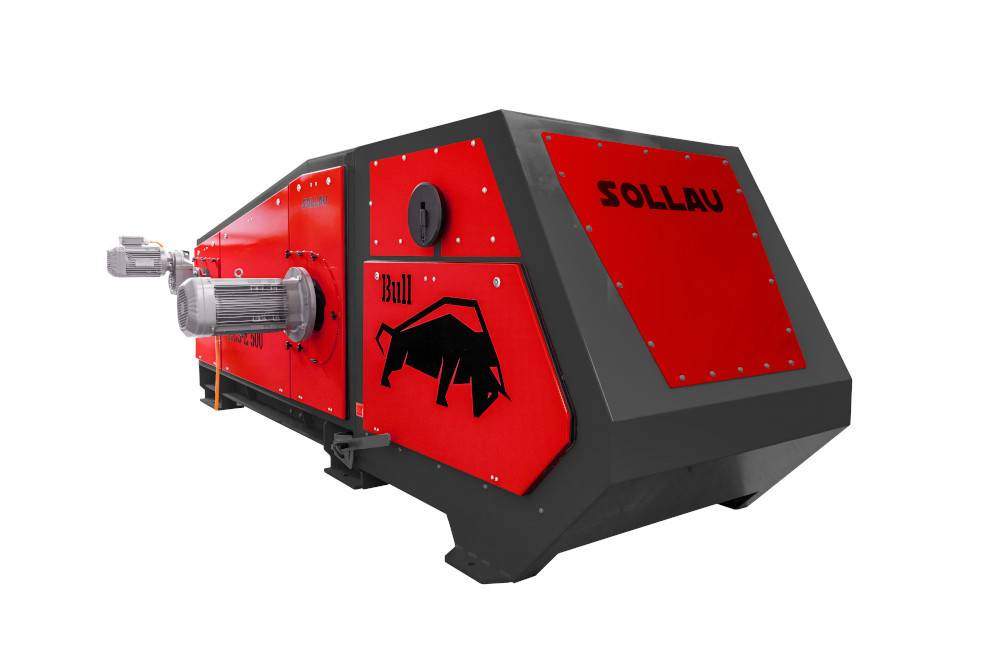

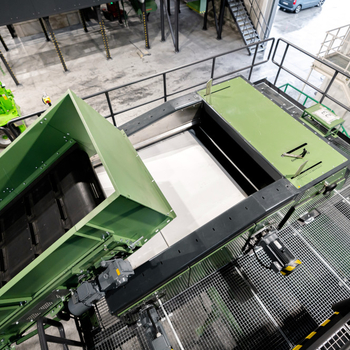

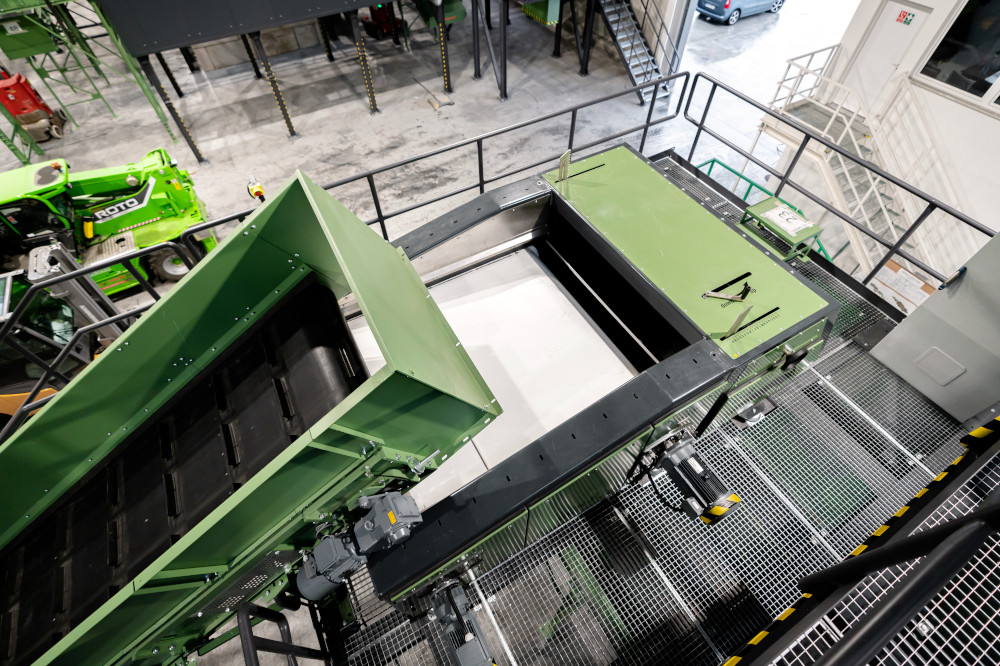

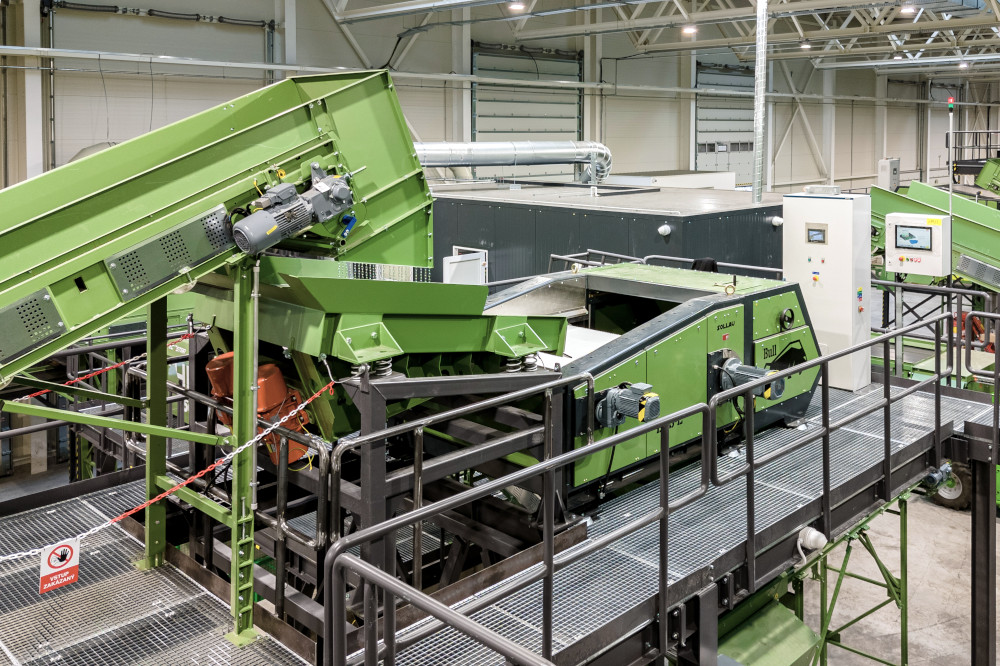

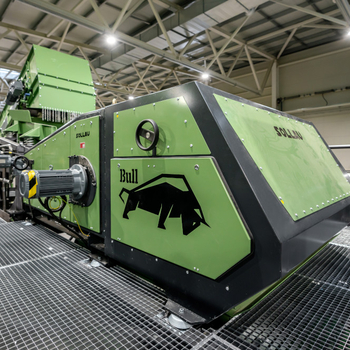

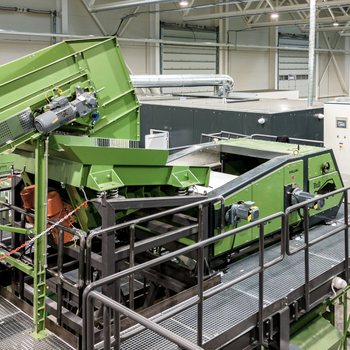

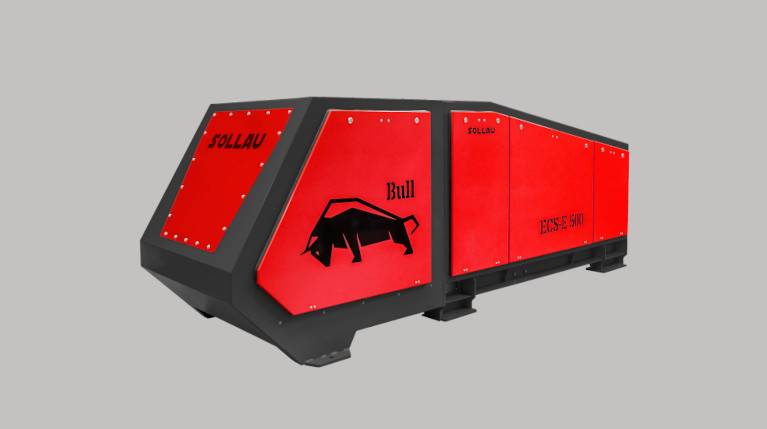

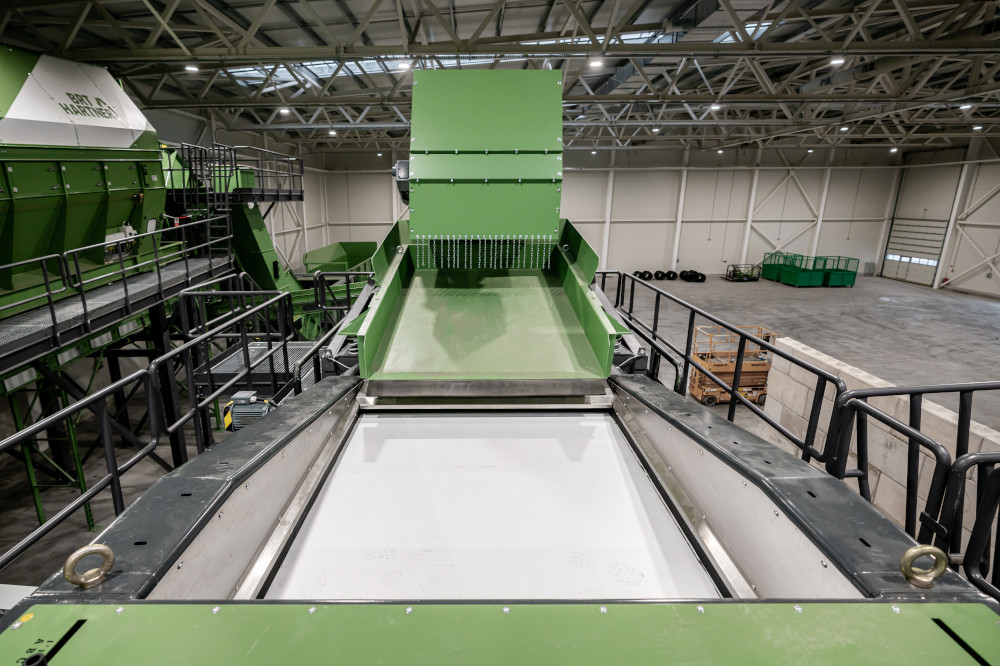

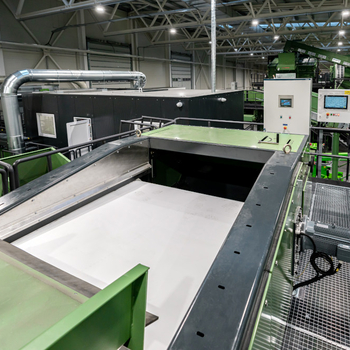

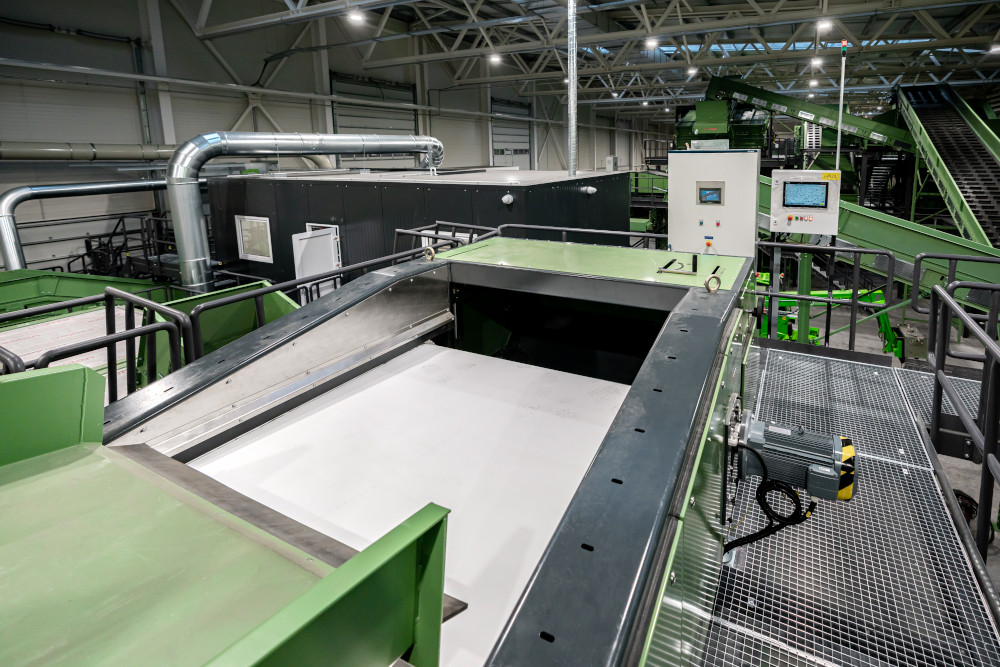

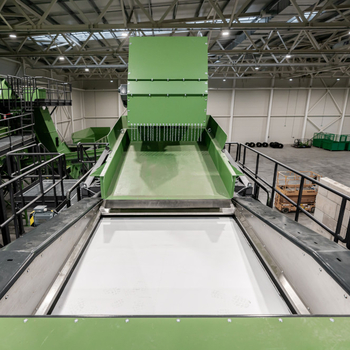

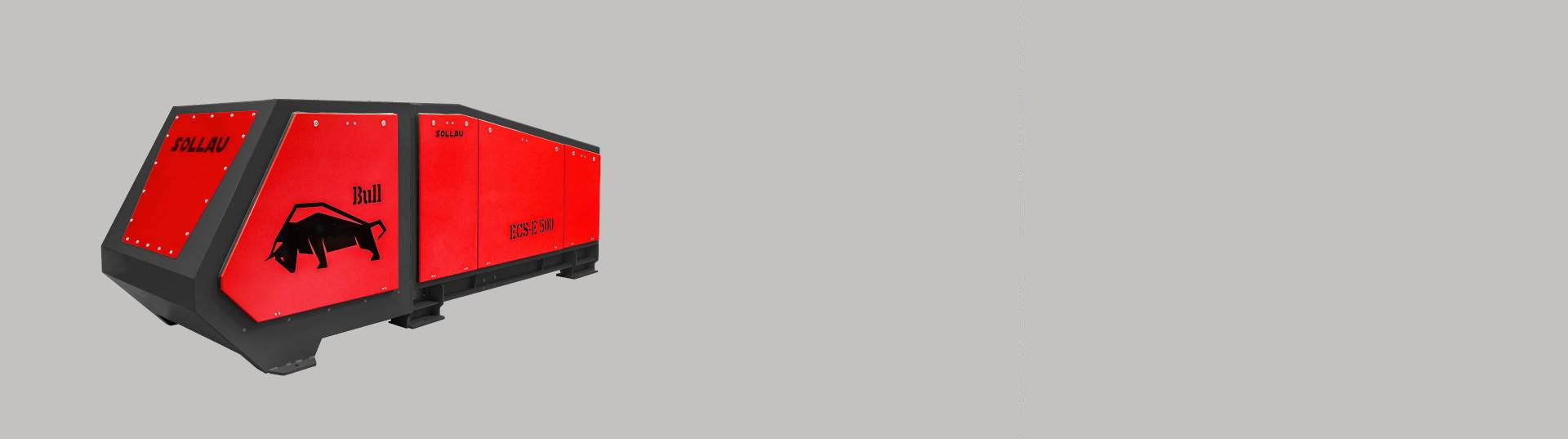

Вихретоковый сепаратор цветных металлов ECS-E BULL

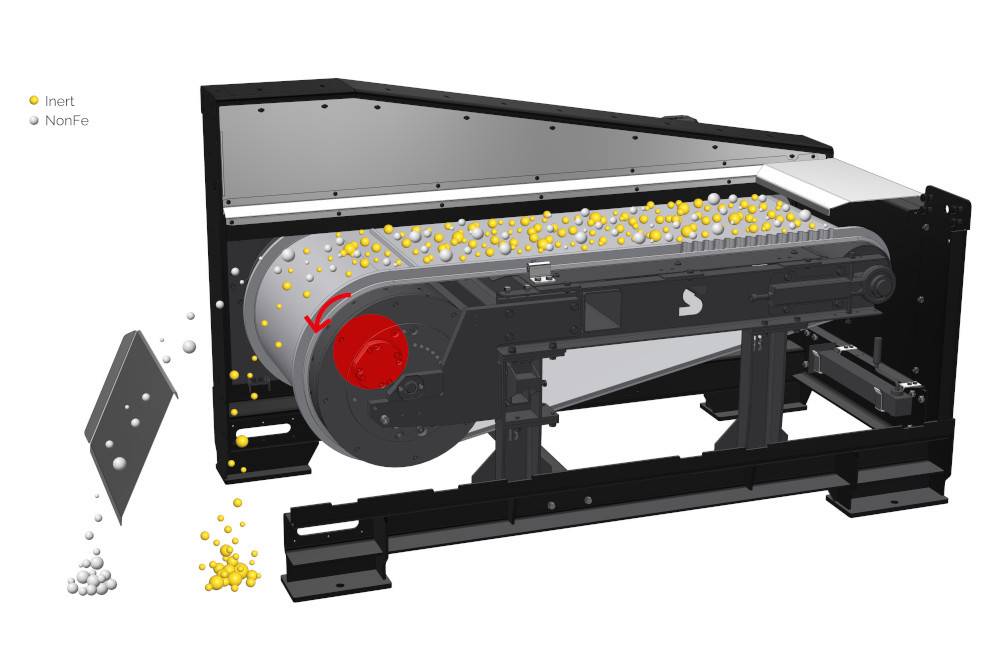

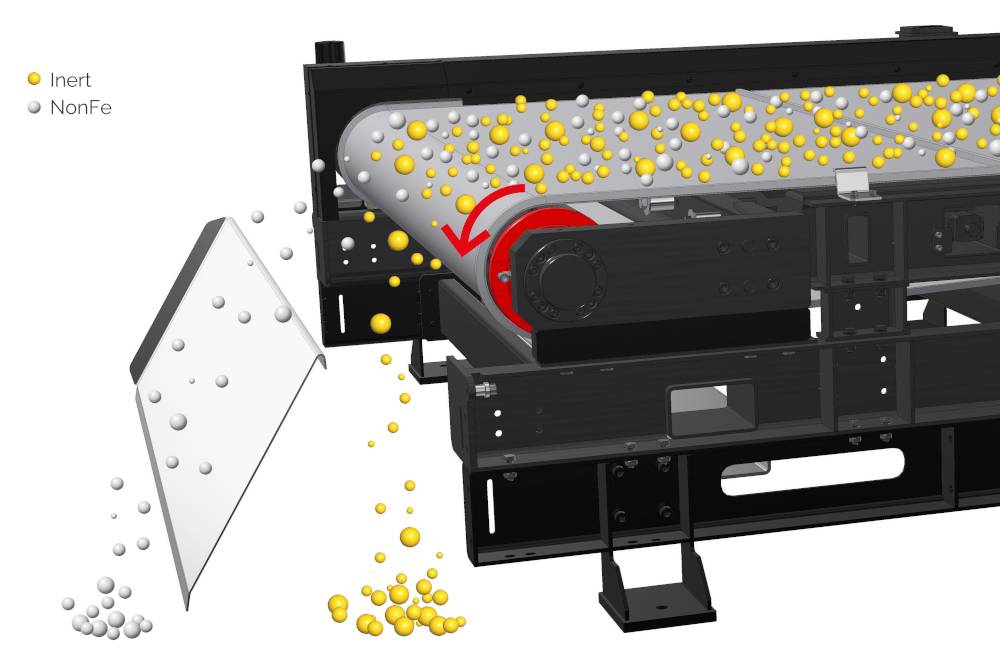

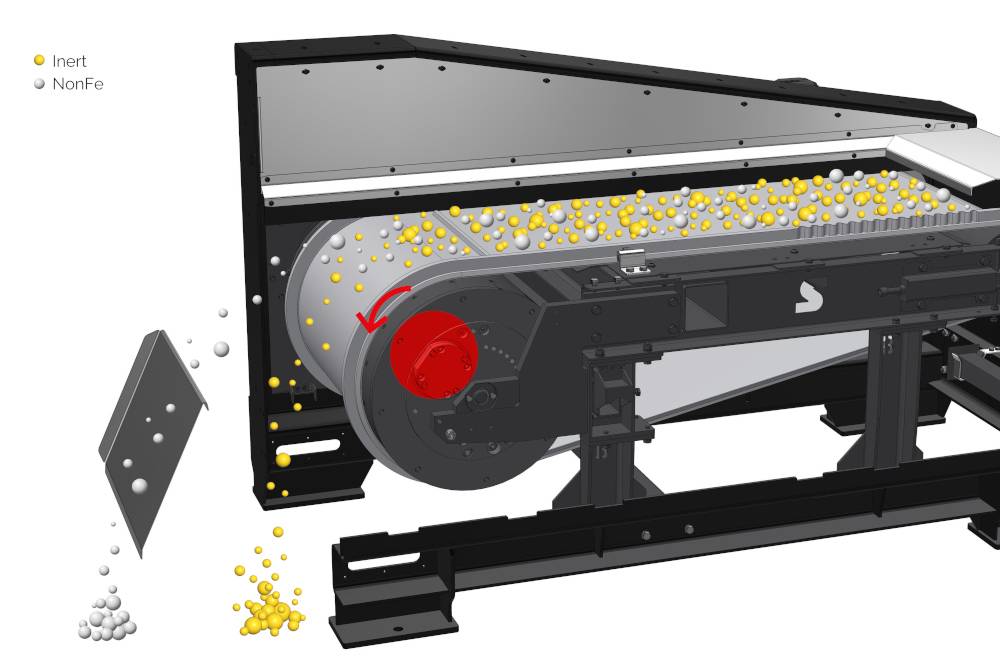

Сепаратор цветных металлов ECS функционирует по принципу т. наз. вихревых токов. Отсюда происходит и его заимствованное наименование («eddy current separator»). Очень быстро вращающиеся магнитные полюсы создают переменное и относительно короткое магнитное поле, которое за ограниченное время намагничивает каждую проводящую частицу, находящуюся в пределах его досягаемости. Магнитная полярность этих частиц та же, что и полярность магнитного поля, создаваемого ротором сепаратора. Поэтому намагниченные материалы отталкиваются и автоматически сбрасываются с конвейерной ленты.

Конструкция сепаратора цветных металлов

Этот сепаратор состоит из трех основных модулей.

Конструкция сепаратора цветных металлов

  • Модуль с магнитным ротором (1)
    Стандартная поставка представлена средним модулем (1), у которого в приводном валке ленточного конвейера установлен магнитный ротор с чрезвычайно сильными неодимовыми магнитами. Корпус ротора, в котором находится индуктивный цилиндр, изготовлен из специального немагнитного материала, содержащего стекловолокно. К опциональным принадлежностям относятся начальный модуль подачи (3a/3b) и конечный модуль сортировки (2).

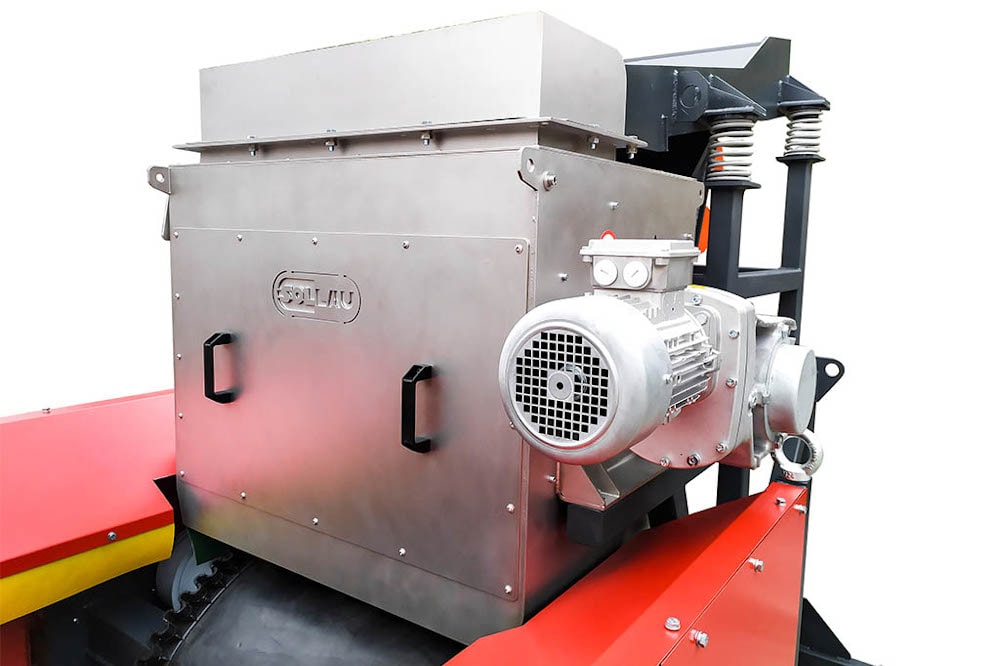

  • Модуль подачи (3a/3b)

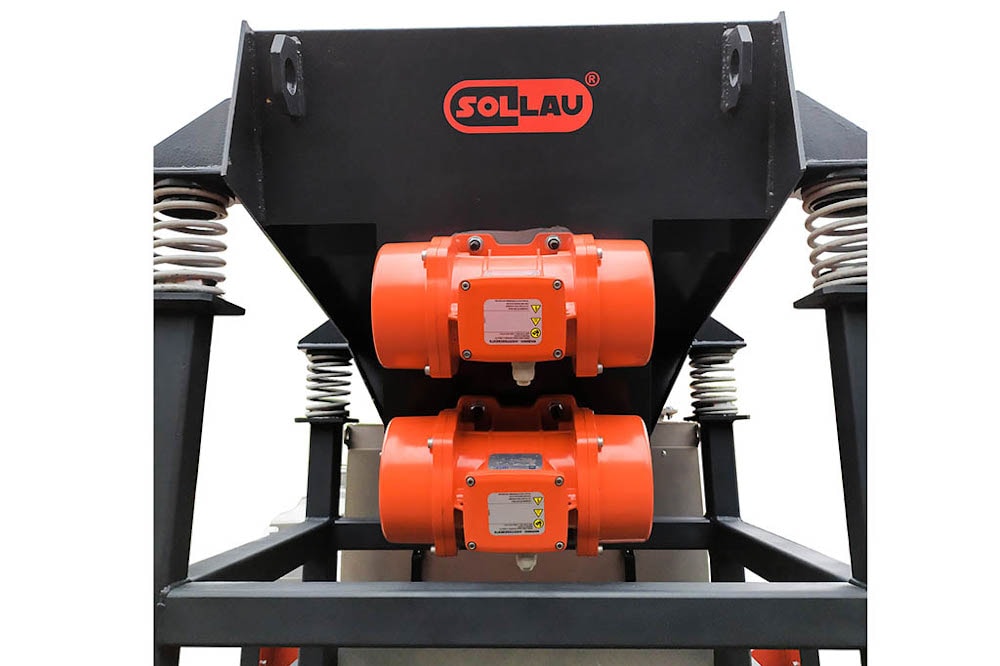

    Начальный модуль подачи обеспечивает предварительную очистку материала, а также его правильное и равномерное распределение на конвейерной ленте сепаратора. Это ключевое условие оптимальной степени сепарации, особенно для средних и мелких фракций материала. Начальный модуль оснащается, например, магнитным барабаном (3b) или магнитным валком, или также магнитной панелью над конвейером для захвата ферромагнитных частиц либо вибрационным питателем (3а).
  • Сортировочный модуль (2)
    Конечный сортировочный модуль обеспечивает удобное разделение фракций отсортированного материала. Представляет собой шкаф с разделительной перегородкой, которую можно перемещать либо в осевом направлении, либо с заданным интервалом в соответствии с магнитными характеристиками сортируемых материалов. Таким образом можно очень точно разделять намагниченные и немагнитные части материала.

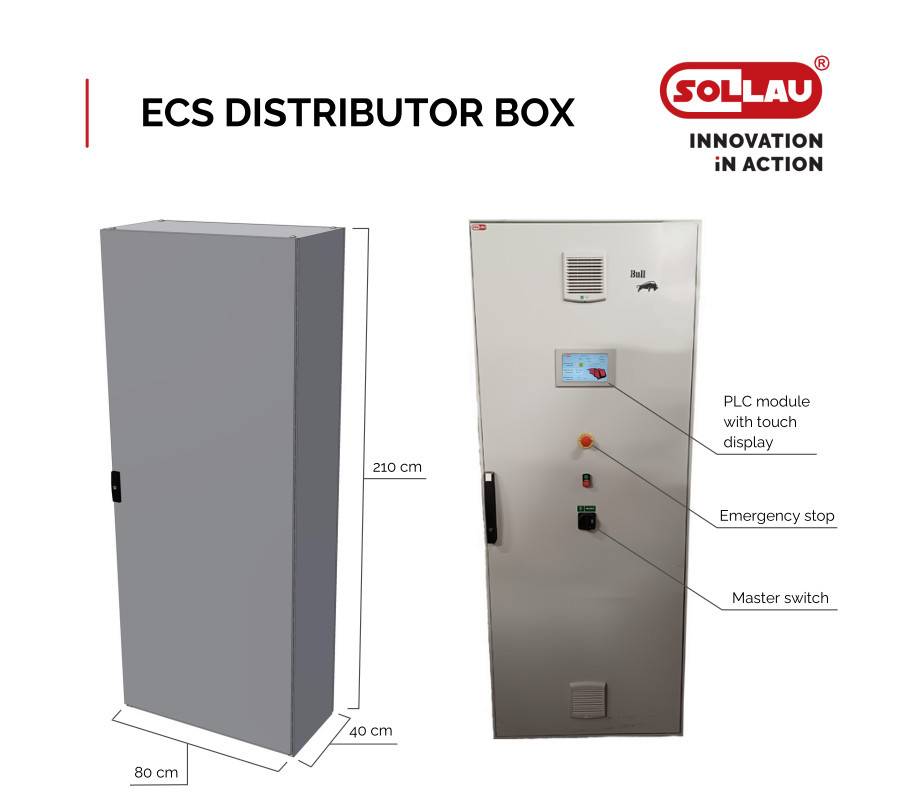

Кроме модуля подачи и сортировочного модуля, в качестве опции мы поставляем блок управления с ПЛК, сенсорный экран и т. д.

Условия, необходимые для правильной работы сепараторов цветных металлов

В связи с тем, что радиус действия магнитного поля у сепаратора этого типа относительно невелик, материал следует распределять на конвейерной ленте сепаратора как можно более тонким слоем. Его толщина должна приблизительно соответствовать фракции материала, образующего однородный монослой на ленте. Кроме того, материал по возможности должен падать на ленту в разрыхленном состоянии. Всего этого можно добиться, например, с помощью вибрационного питателя или других специальных элементов, обеспечивающих хорошее распределение материала на ленте.

У версий с концентрически установленным ротором существует высокий риск повреждения ленты и самого валка ферромагнитной частицей, захваченной магнитным полем ротора. Поэтому в случае концентрических вариантов сепаратора необходимо обращать особое внимание на отделение Fe-частиц перед поступлением материала на конвейерную ленту. Для сепарации нежелательных металлических частиц используйте магнитный барабан, валок, панель или их комбинацию

Разделение материалов в соответствии с пригодностью к сепарации

Как правило, чем выше электропроводность и объем отдельных сепарируемых частей, тем больше расстояние, на которое материал выбрасывается из этого сепаратора. Поэтому, например, фрагменты алюминиевых листов легче сепарируются, чем короткие тонкие отрезки проволоки.

Хорошо сепарируемые материалы

Эти сепараторы идеально подходят для непрерывной автоматической сепарации легких цветных металлов с высокой электропроводностью (таких как медь, алюминий, магний, серебро и т. д.). С определенными ограничениями их можно использовать и для сортировки предметов из латуни, цинка, золота, кадмия или олова.

Материалы, не отделяемые с помощью сепаратора цветных металлов

Напротив, вихретоковые сепараторы непригодны для сепарации металлов тяжелых или обладающих низкой электропроводностью (нержавеющая сталь, свинец, платина, титан и т. д.). На материалы с низкой электропроводностью магнитное поле действует в минимальной степени или не действует вообще, поэтому в конце конвейера они падают вертикально вниз под действием силы тяжести.

В каких отраслях промышленности находит применение bихретоковый сепаратор цветных металлов?

Мы производим два типа сепараторов цветных металлов, которые принципиально различаются по способу установки магнитного ротора в валке конвейера.

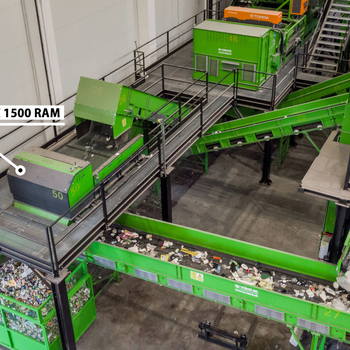

Основные свойства сепаратора ECS-C RAM с концентрической установкой ротора

  • Материальная фракция ECS-C RAM• небольшое компактное устройство
  • ваш материал мы протестируем на том же оборудовании, которое будет вам поставлено
  • быстрая замена ленты без необходимости подъема сепаратора
  • глубокое магнитное поле
  • высокое значение магнитной индукции на ленте
  • возможность закупки отдельного ведомого валка с магнитным ротором
  • регулируемая скорость ленты (до 3 м/с) позволяет добиться очень высокой производительности
  • максимальная скорость вращения ротора (6000 об/мин) гарантирует надежную сепарацию цветных металлов даже мелких фракций
  • производим варианты рабочей ширины с шагом 100 мм (от 500 до 2000 мм)
  • сепаратор оснащен лентой с гофробортом, препятствующим падению материала с ленты, и захватом, предупреждающим повреждение ленты и валка ферромагнитной частицей
  • возможность соглашения о долгосрочном авторизованном сервисе, который не только обеспечивает бесперебойную работу сепаратора, но и приносит бонус в виде значительного снижения покупной цены

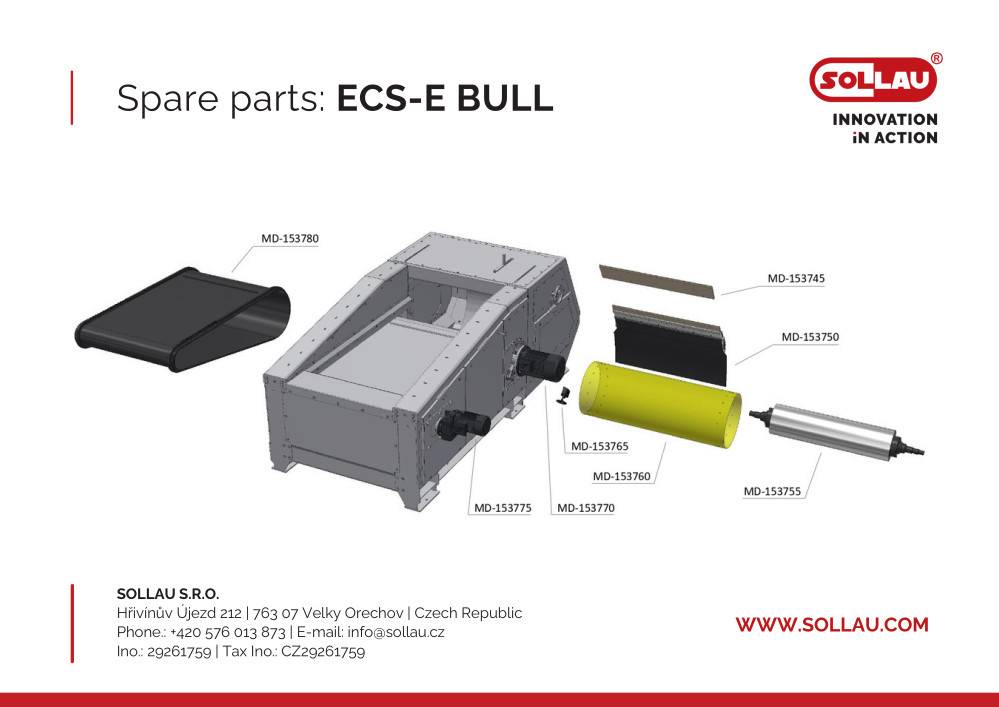

Основные свойства сепаратора ECS-E BULL с эксцентрической установкой ротора

  • Материальная фракция ECS-E BULL 12/24• использование магнитных роторов с различной полярностью (12 или 24) в одном и том же сепараторе (ECS-E BULL 12/24) значительно повышает его потребительскую ценность
  • быстрая замена ленты (до 9 минут — самая быстрая из всех конкурентных продуктов) без необходимости подъема устройства (относится к ECS-E BULL 12/24)
  • ваш материал мы протестируем на том же оборудовании, которое будет вам поставлено
  • высокое значение магнитной индукции в месте контакта с материалом (до 3100 Гс)
  • плотное и слабое магнитное поле для захвата более крупных, средних (ECS-E BULL 12/24) и очень мелких частиц цветных металлов (ECS-E BULL 40)
  • плавно регулируемая система разделения: две оси и две фракции у ECS-E BULL 12/24, две оси и три фракции (неметаллические, тяжелые и легкие) у ECS-E BULL 40
  • 10 лет гарантии на магнитный сердечник
  • регулируемая скорость ленты (до 3 м/с) позволяет добиться очень высокой производительности
  • обширный спектр магнитной полярности (до 40 полюсов у ECS-E BULL 40), чрезвычайно большой диаметр магнитных валков (490 мм у ECS-E BULL 12/24 и 700 мм у ECS-E BULL 40) и регулируемая частота вращения ротора (до 4000 об/мин) позволяют сепарировать цветные металлы в широком диапазоне фракций
  • производим варианты рабочей ширины с шагом 100 мм (от 500 до 2000 мм)
  • возможность соглашения о долгосрочном авторизованном сервисе, который не только обеспечивает бесперебойную работу сепаратора, но и приносит бонус в виде значительного снижения покупной цены
  • большой диапазон угловой регулировки магнитного ротора
  • возможность дополнительной закупки отдельного ведомого валка с магнитным ротором другой полярности (12 или 24 полюса у варианта ECS-E BULL 12/24) для сепарации различных фракций на одном устройстве
  • возможность фиксации магнитного валка в положениях, оптимальных для ранее обрабатывавшихся материалов
  • сепаратор оснащен лентой с гофробортом, препятствующим падению материала с ленты, и захватом, предупреждающим повреждение ленты и валка ферромагнитной частицей

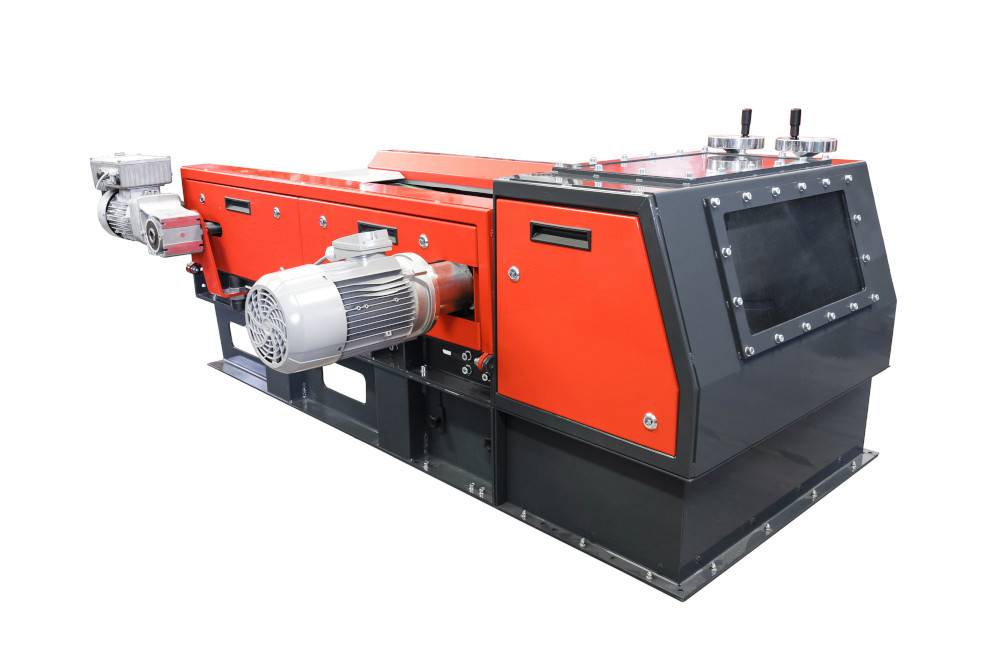

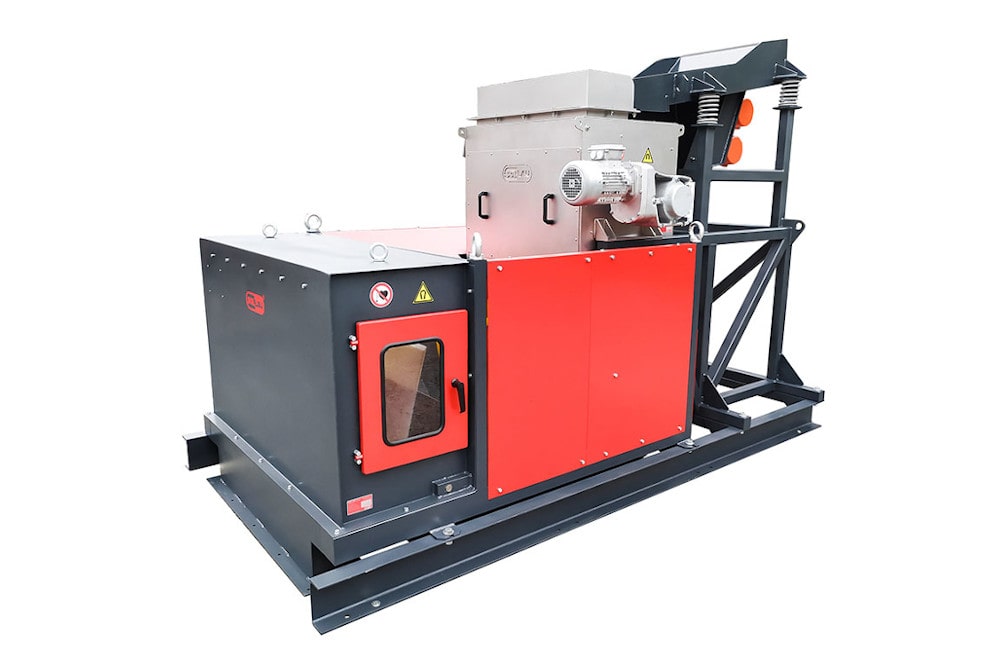

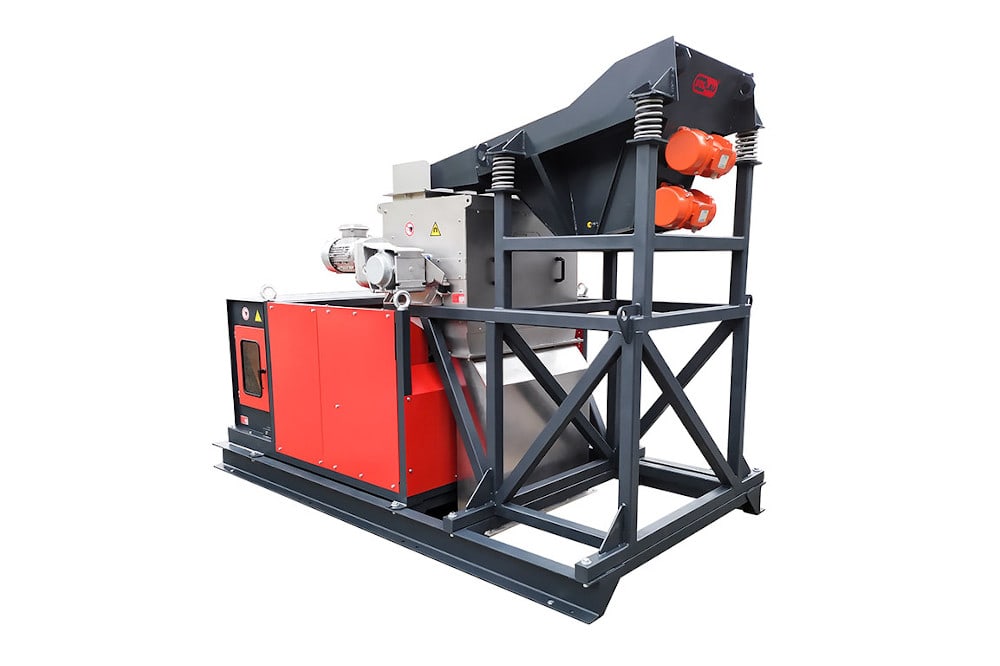

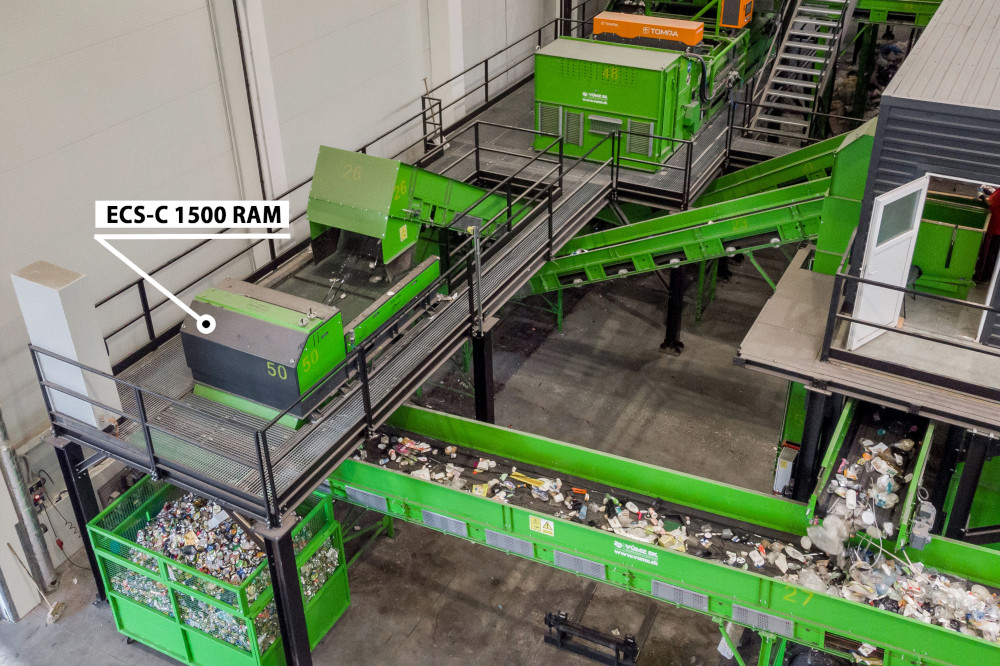

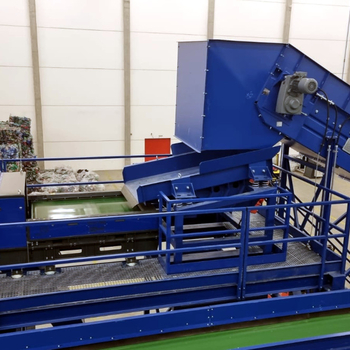

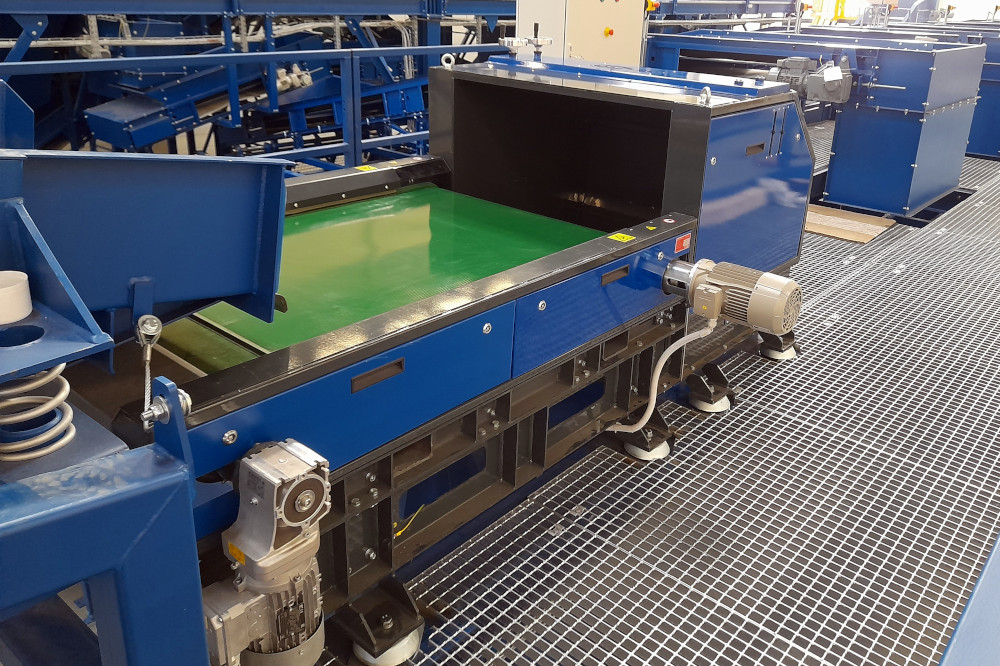

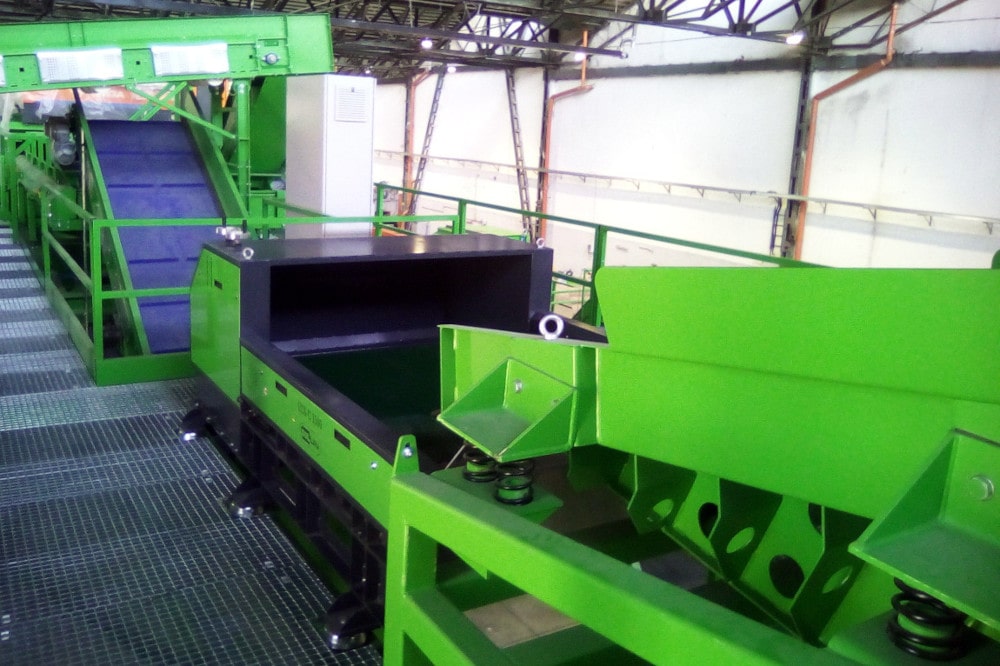

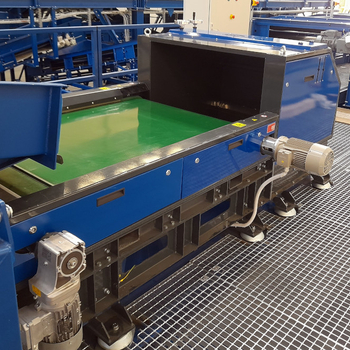

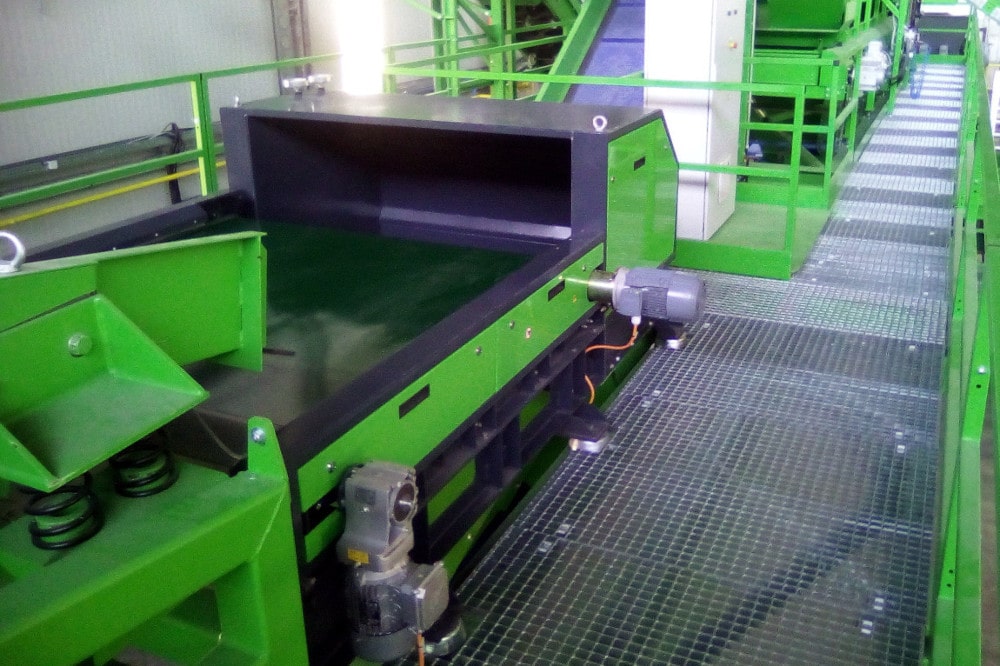

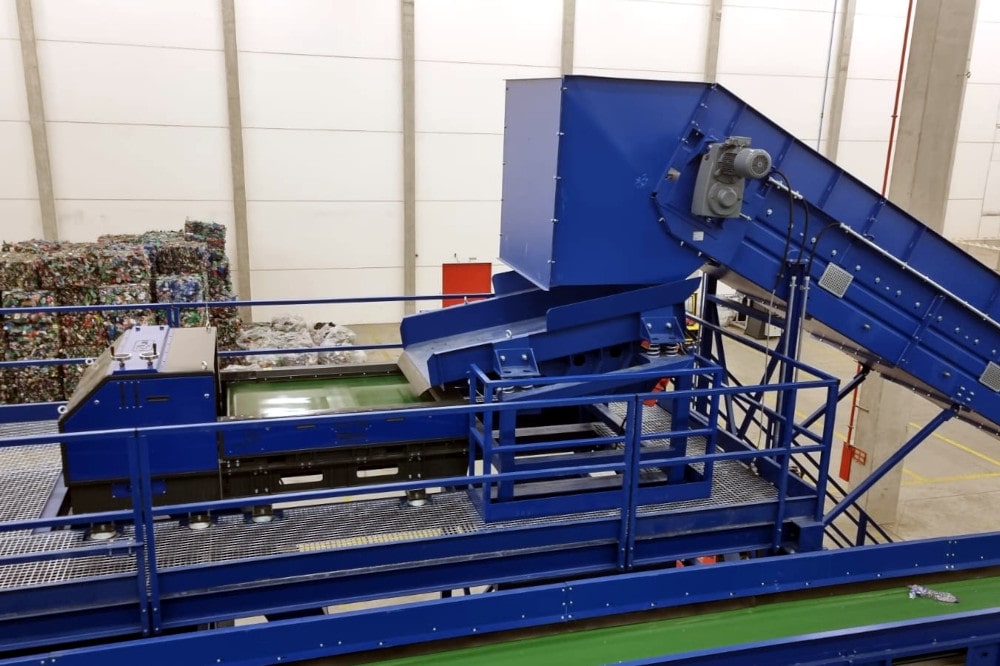

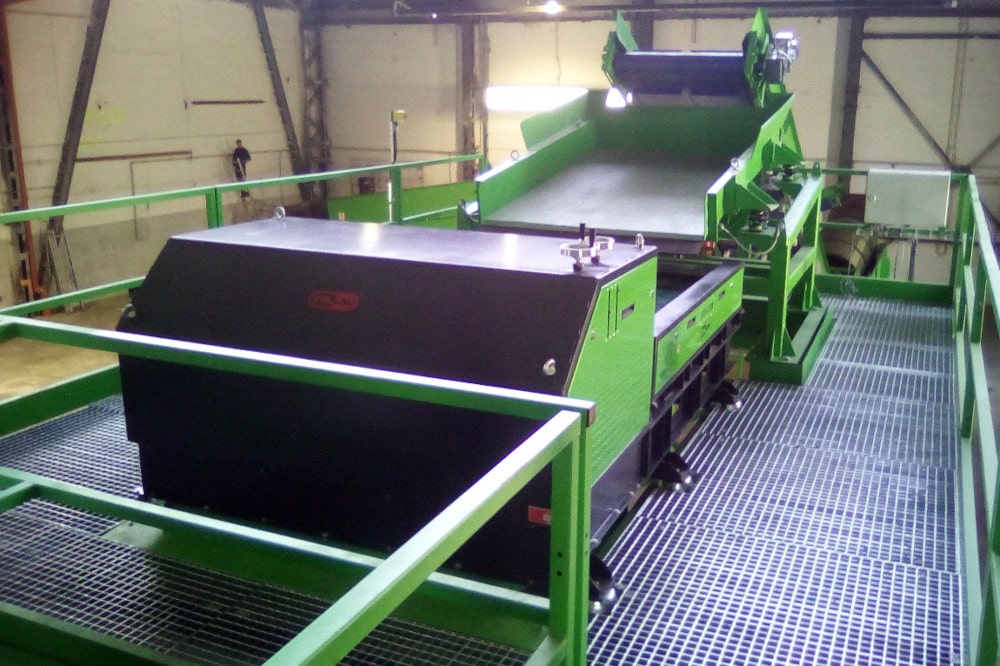

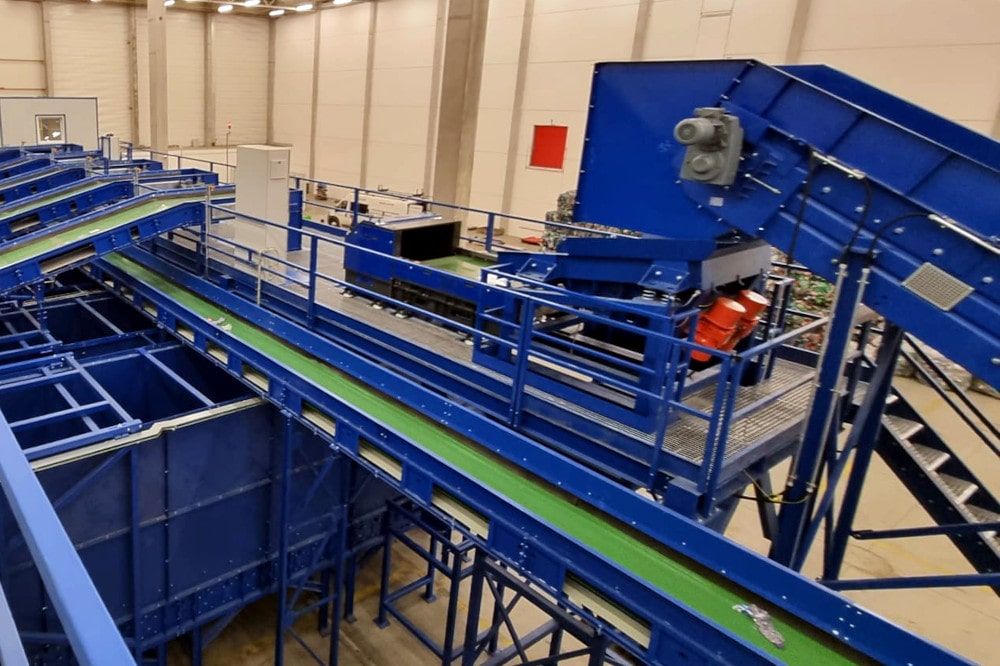

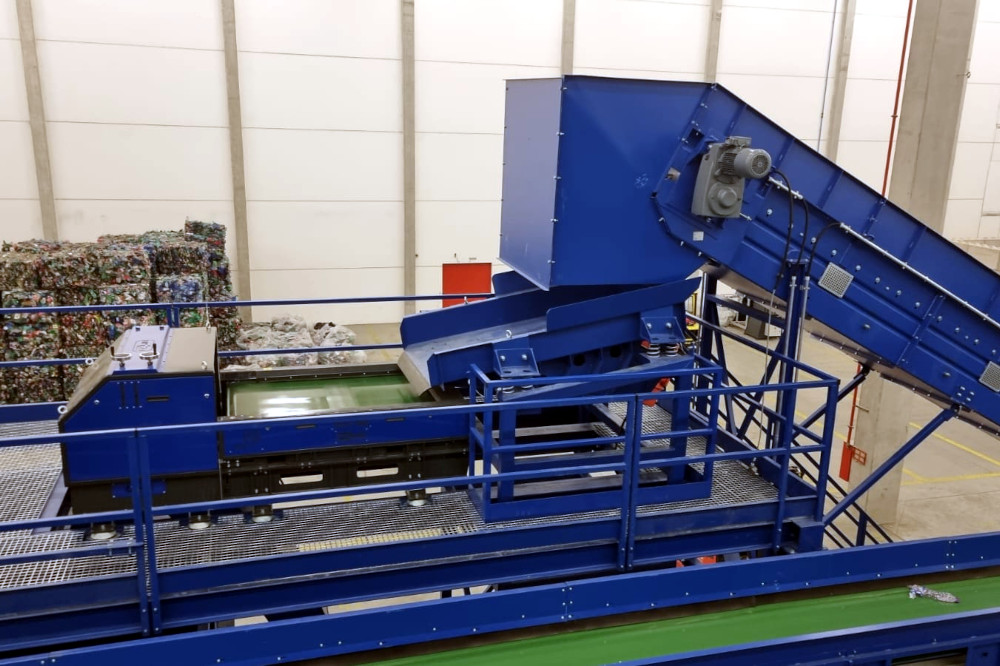

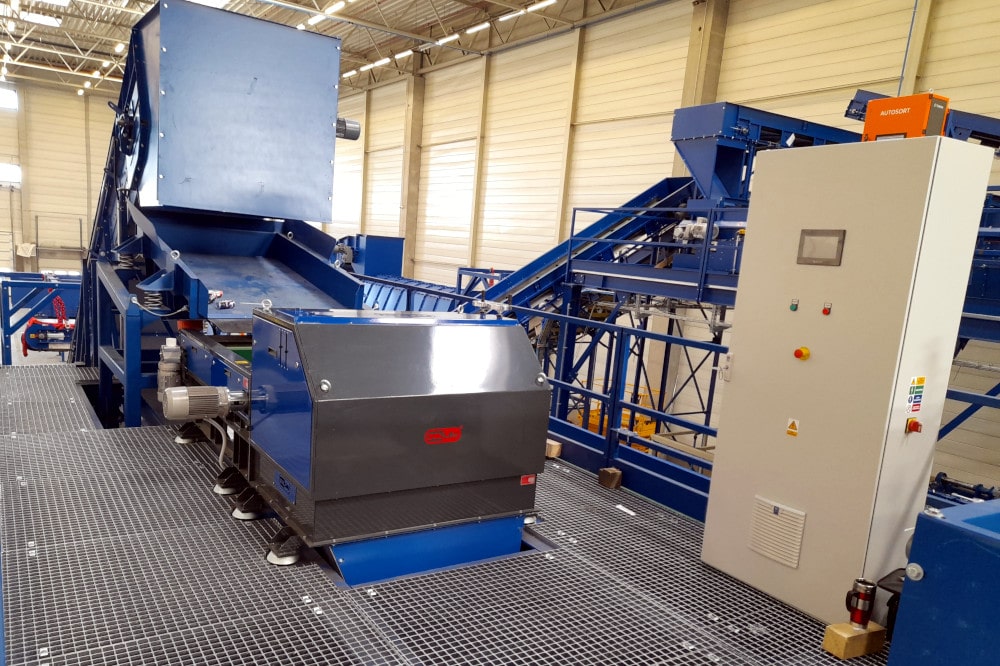

ECS-C RAM

Исполнение с концентрически установленным магнитным ротором с 4 полюсами. При скорости около 3000 об/мин он предназначен главным образом для сепарации крупных и легких фракций материала (например, сепарация алюминиевых банок для напитков). В случае высокочастотного вращения (6000 об/мин) достигается высокая надежность сепарации и более мелких частиц материала.

ПродуктКоличество полюсовРазмер захватываемых частиц (от – до)Рабочая ширина (мм)Карта данных (CZ)
ECS-C 500 RAM 4 od 50 mm 500

показать PDF

ECS-C 600 RAM 4 od 50 mm 600
ECS-C 700 RAM 4 od 50 mm 700
ECS-C 800 RAM 4 od 50 mm 800

показать PDF

ECS-C 900 9AM 4 od 50 mm 900
ECS-C 1000 RAM 4 od 50 mm 1000

показать PDF

ECS-C 1100 RAM 4 od 50 mm 1100
ECS-C 1200 RAM 4 od 50 mm 1200
ECS-C 1300 RAM 4 od 50 mm 1300
ECS-C 1400 RAM 4 od 50 mm 1400
ECS-C 1500 RAM 4 od 50 mm 1500
ECS-C 1600 RAM 4 od 50 mm 1600
ECS-C 1700 RAM 4 od 50 mm 1700
ECS-C 1800 RAM 4 od 50 mm 1800
ECS-C 1900 RAM 4 od 50 mm 1900
ECS-C 2000 RAM 4 od 50 mm 4000

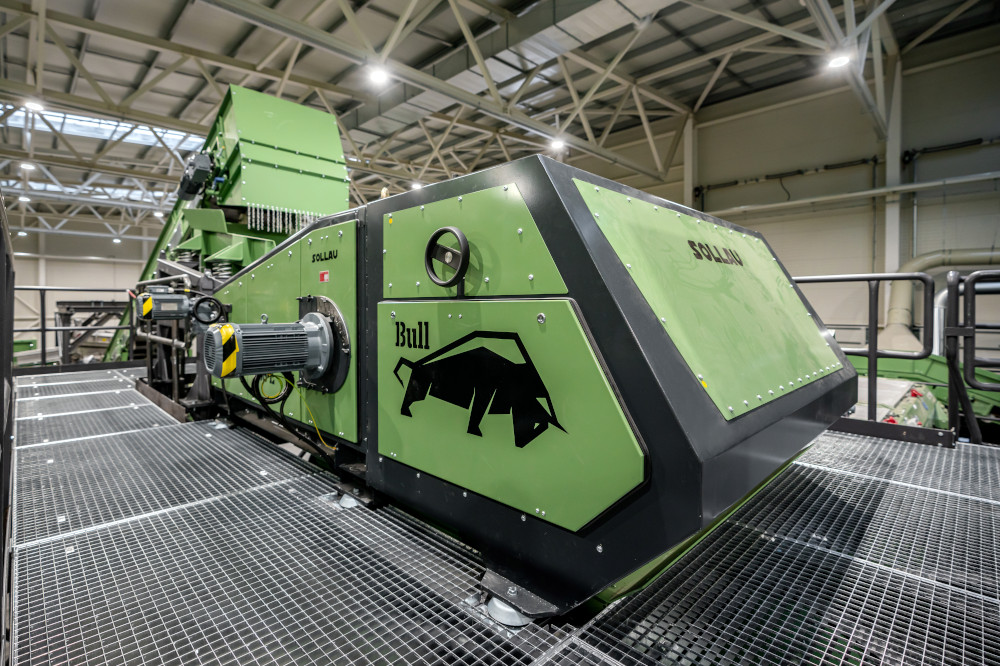

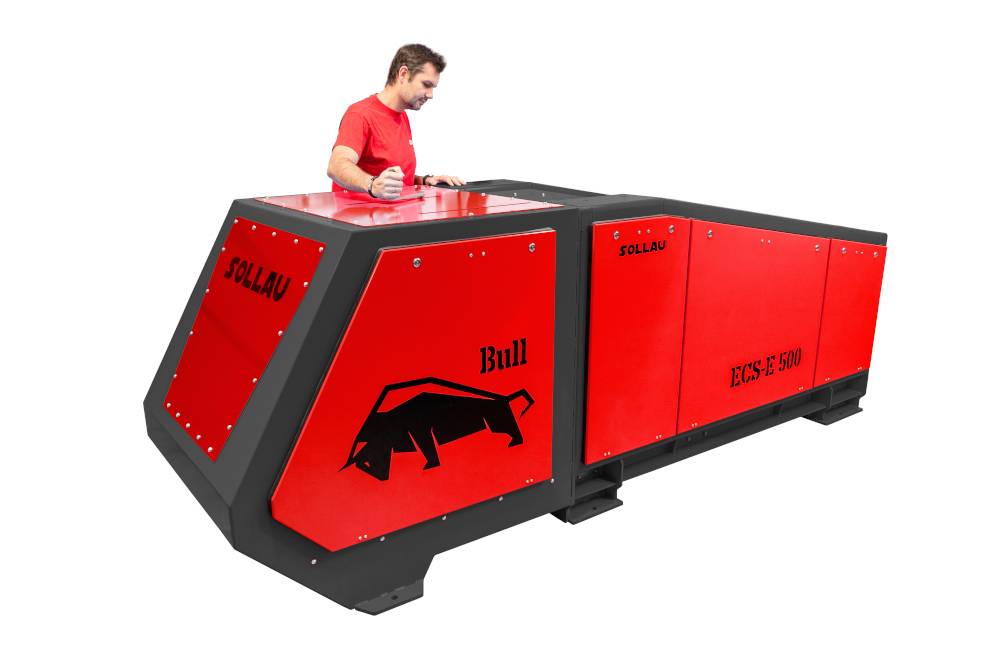

ECS-E BULL 12/24

Исполнение с эксцентрически установленным магнитным ротором с 12 или 24 магнитными полюсами. Одной лишь заменой ведомого валка на валок с другим количеством полюсов вы принципиальным образом измените сортирующие свойства сепаратора. С помощью одного сепаратора можно сортировать материалы с существенно отличающимися фракциями. Остается лишь приобрести второй ведомый валок с другой поляризацией магнитного ротора без необходимости покупки нового сепаратора.

ECS-E BULL 12 с ротором с 12 магнитными полюсами предназначен для средней фракции материала (от 20 до 200 мм), а ECS-E BULL 24 с 24-полюсным ротором используется для очистки материалов более мелкой средней фракции (от 5 до 25 мм).

Типичные области применения — сепарация измельченных бытовых отходов, пластиковой и резиновой крошки, измельченных электронных отходов, древесных и компостных материалов, биомассы, дробленого автомобильного лома, литейного песка и дробленого литейного шлака, удаление алюминиевых пробок и колец из дробленого стекла, цветных металлов из альтернативных видов топлива для цементных заводов и электростанций, крупного шлака из мусоросжигательных установок, использование при работах по сносу и т. д.

ПродуктКоличество полюсовVelikost zachytitelných částicРабочая ширина (мм)Карта данных (CZ)
ECS-E 500 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 500
ECS-E 600 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 600
ECS-E 700 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 700
ECS-E 800 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 800
ECS-E 900 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 900
ECS-E 1000 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 1000
ECS-E 1100 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 1100
ECS-E 1200 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 1200
ECS-E 1300 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 1300
ECS-E 1400 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 1400
ECS-E 1500 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 1500
ECS-E 1600 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 1600
ECS-E 1700 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 1700
ECS-E 1800 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 1800
ECS-E 1900 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 1900
ECS-E 2000 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 2000

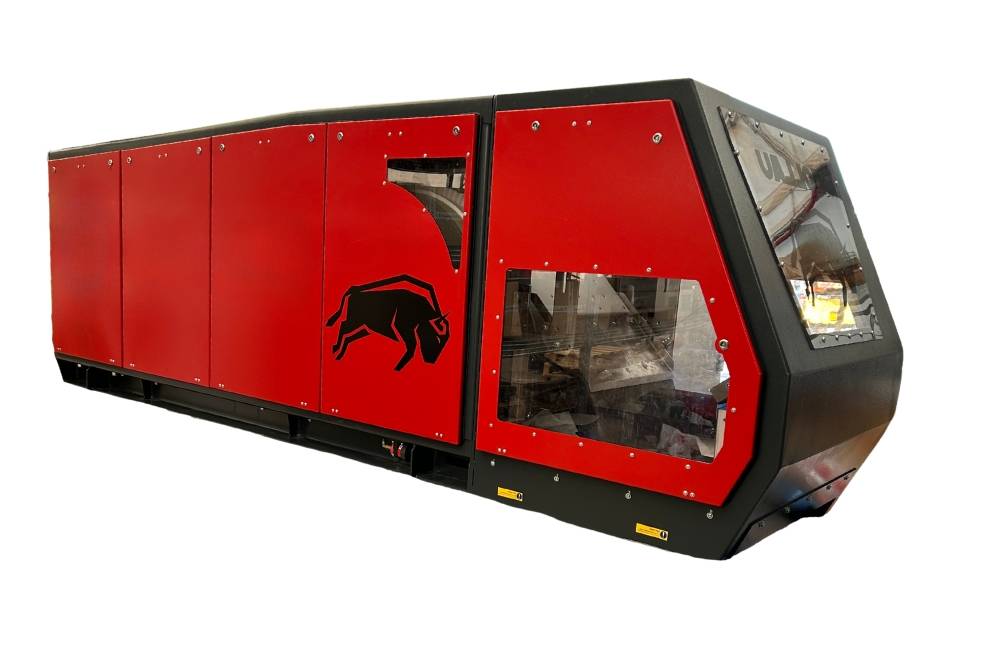

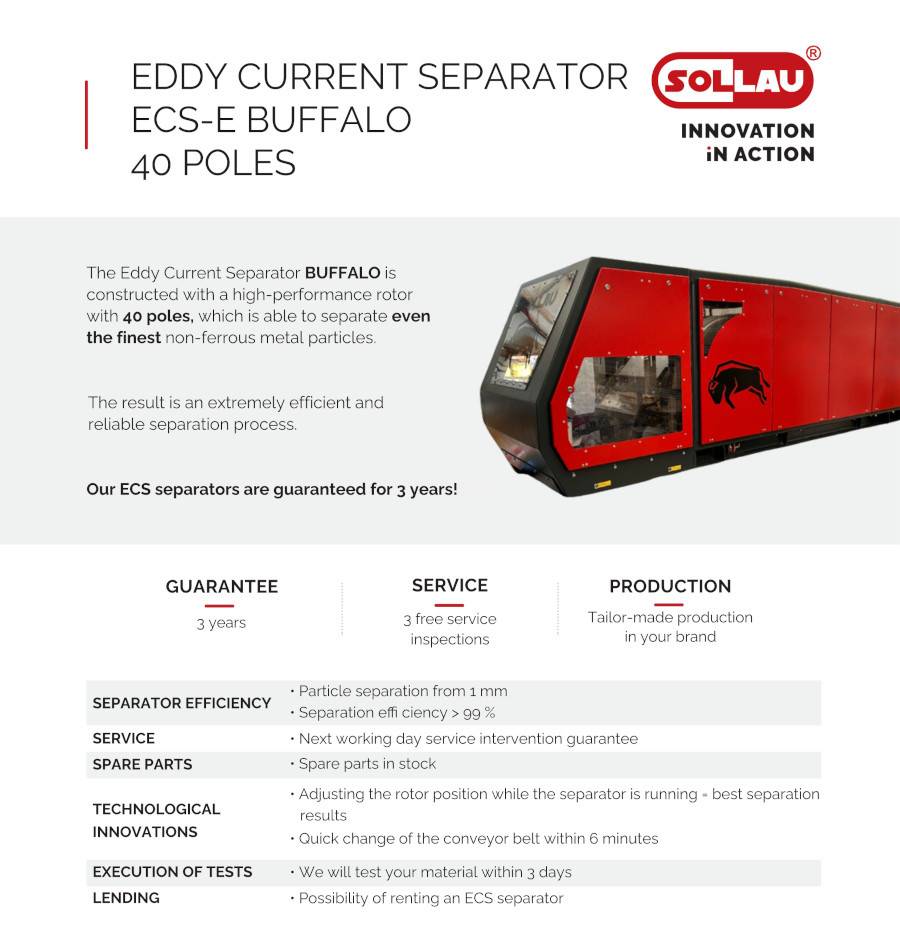

ECS-E BULL 40
