Автоматическая сортировочная линия для ПЭТ-бутылок, алюминиевых и железных банок

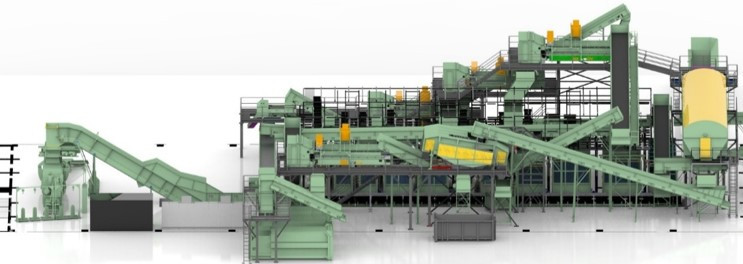

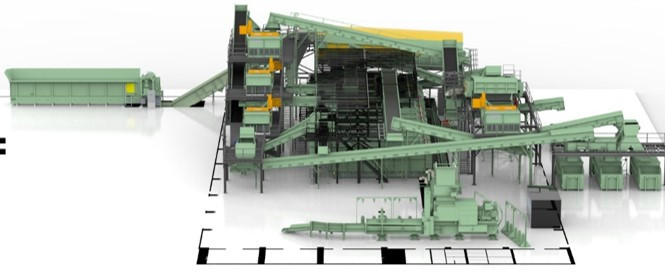

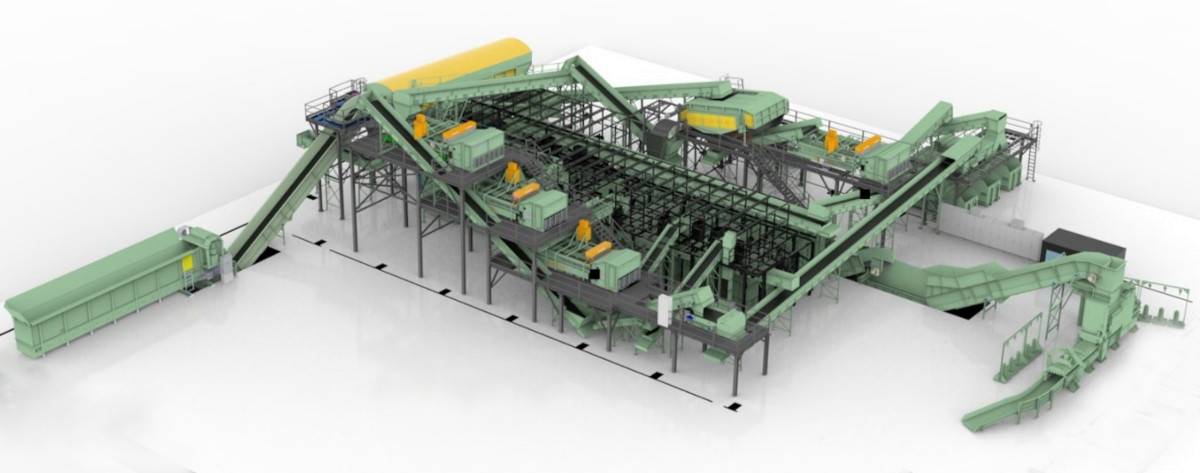

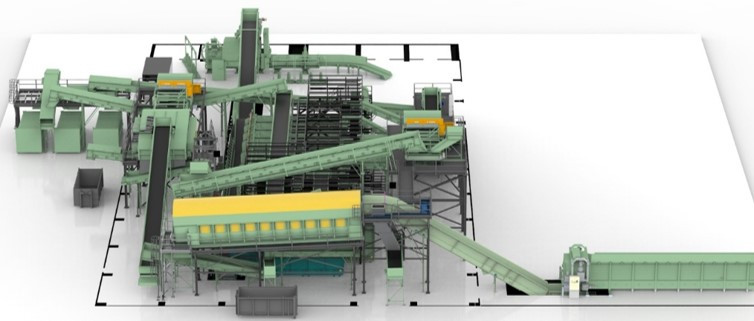

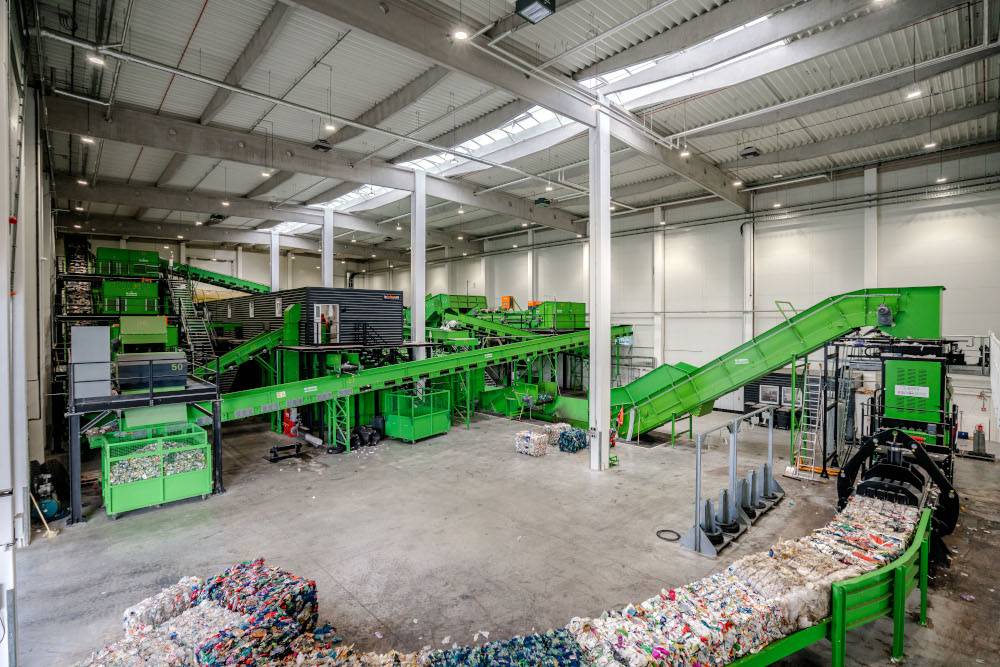

Автоматическая сортировочная линия состоит из конвейеров длиной более 500 метров (угловых, прямых и наклонных) и рассчитана на производительность 5000 кг/час. Линия создана для сортировки отходов из «желтых контейнеров», т. е. ПЭТ-бутылок, алюминиевых и железных банок.
Сортировочная линия отслеживается системой видеонаблюдения из 25 видеокамер. Все компоненты линии контролируются системой управления с ПЛК-выходами непосредственно на линии и подключением к центральному пульту управления (диспетчерский центр). Сортировочная линия оснащена кондиционированным рабочим местом ручной окончательной сортировки, рассчитанной на 2–12 работников.
В начале линии пакеты с материалом распаковываются, после чего материал проходит через ротационное сито.

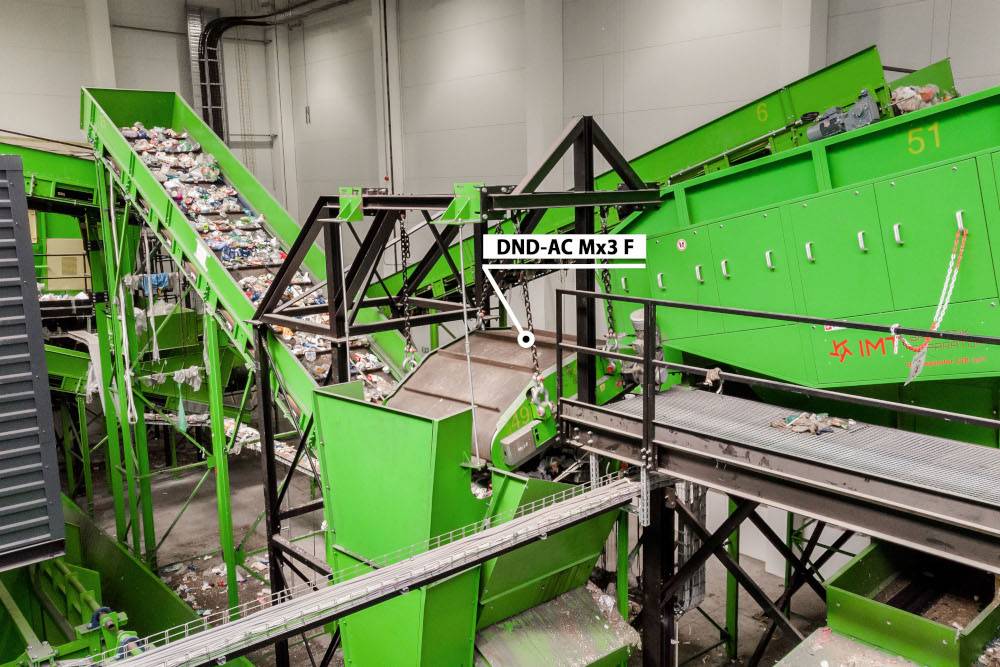

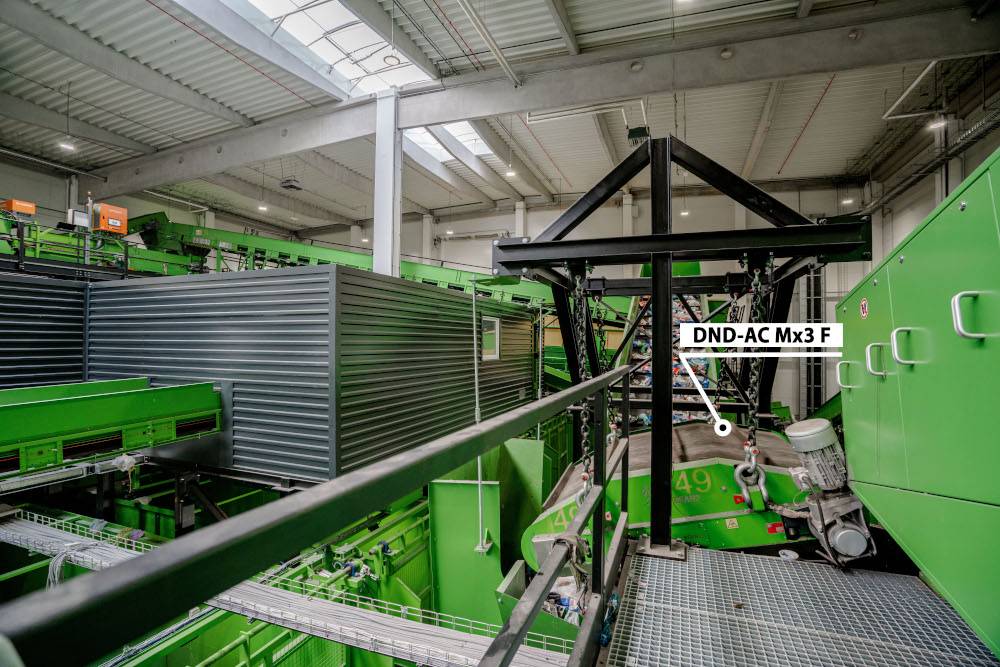

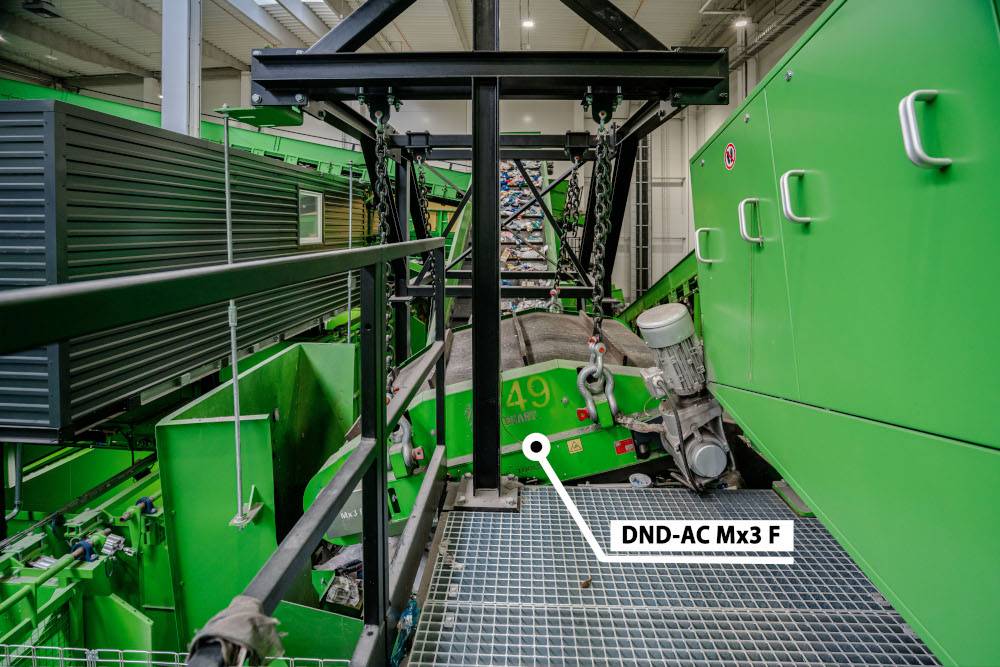

Для отделения ферромагнитных банок используется очень сильный подвесной магнитный сепаратор с автоматической очисткой DND-AC BEAST, который размещается над конвейером и надежно отделяет железные банки от других материалов.

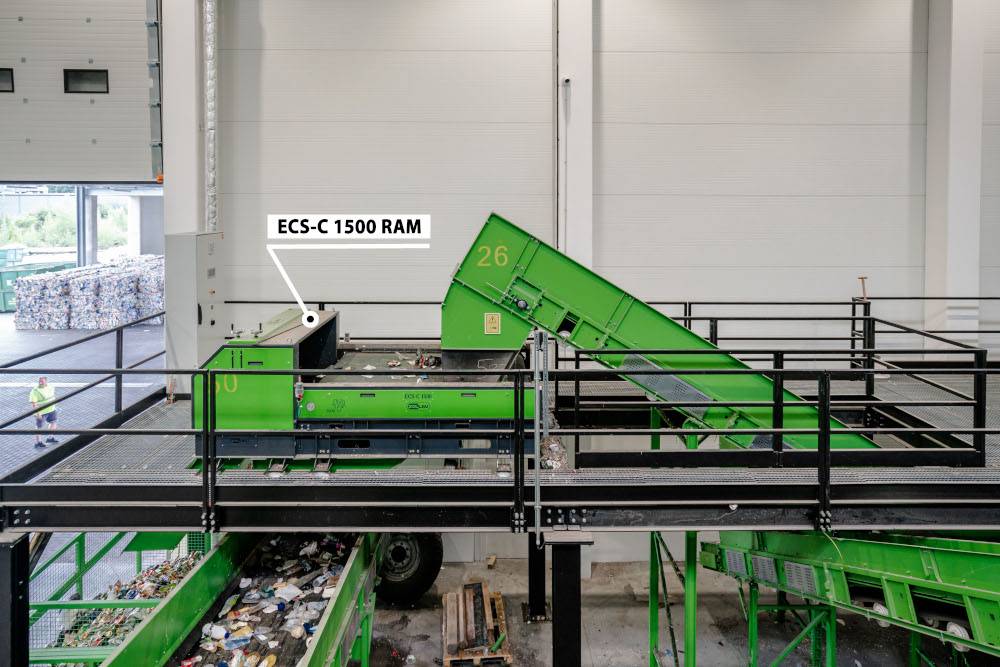

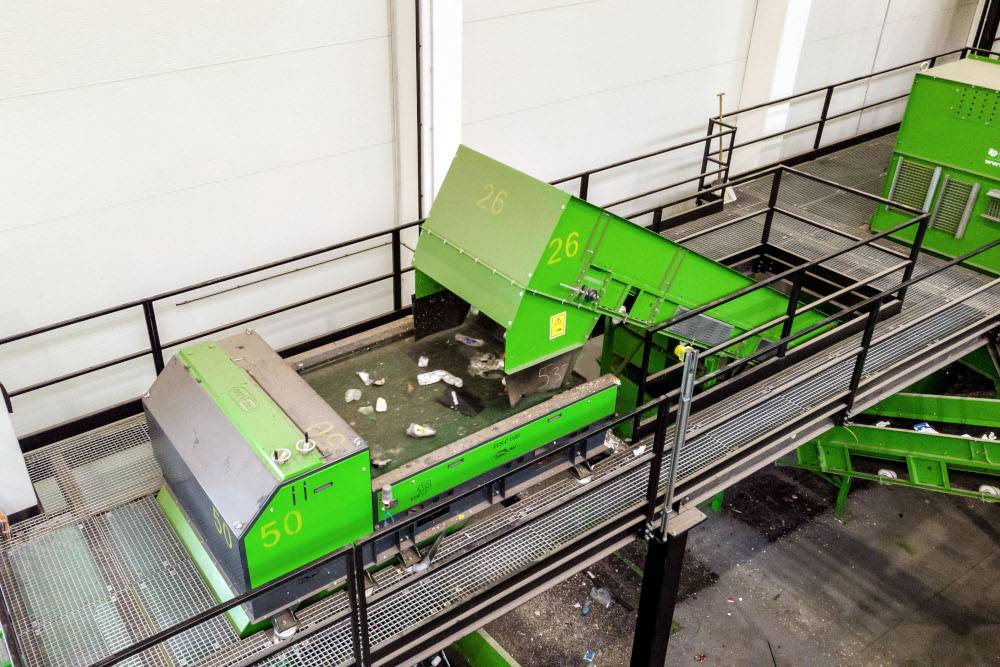

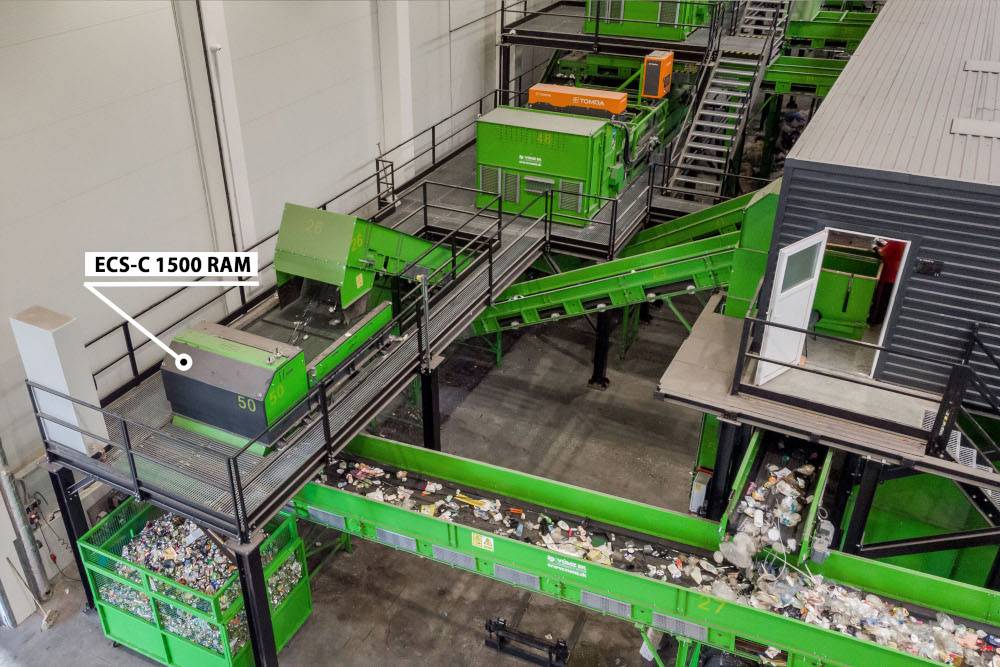

Затем материал распределяется с помощью вибропитателя, после чего происходит отделение алюминиевых банок от ПЭТ-бутылок. Для этого используется вихретоковый сепаратор ECS-C (сепаратор цветных металлов) с шириной ленты 1500 мм. Мы выбрали сепаратор такой ширины, чтобы обеспечить требуемую часовую производительность.
Наконец, ПЭТ-бутылки сортируются по цвету с помощью NIR-спектрофотометров и прессуются в пакеты.
- Производительность линии сепарации: 5 тонн/час
- арантированная эффективность сепарации: 95 %
Выход
Отходы сортируются на следующие группы:
- 3D ПЭТ-бутылки
- Алюминиевые банки
- Железные банки
Линия сортировки состоит из следующего оборудования

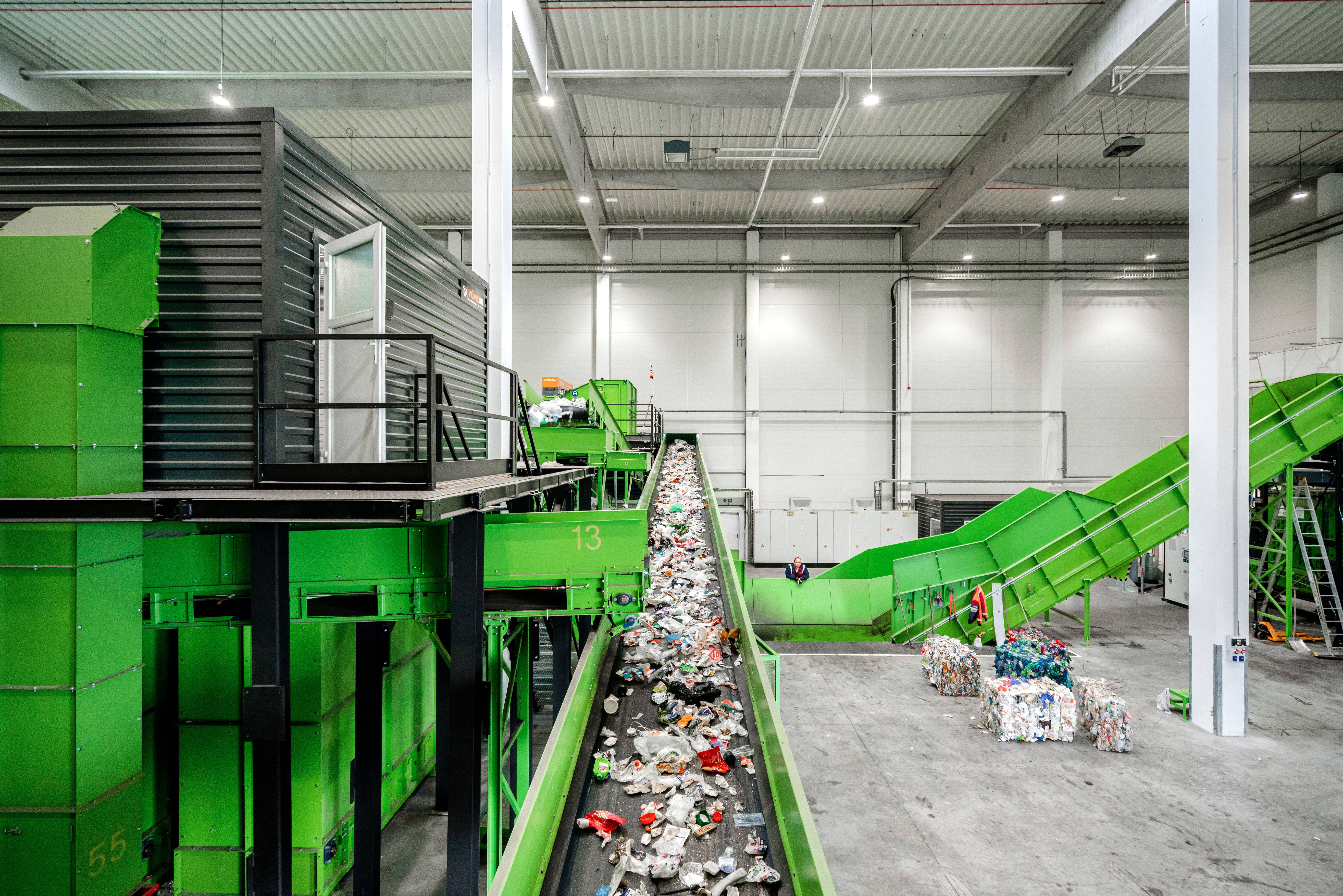

- Системы транспортировки — 33 различных конвейера (угловые, прямые, наклонные) общей длиной более 500 м.
- Распаковочная машина
- Подвесной магнитный сепаратор с автоматической очисткой DND-AC Mx3 F BEAST
- Вибрационный питатель
- Магнитный сепаратор цветных металлов — вихретоковый сепаратор с концентрическим расположением ротора ECS-C 1500 RAM - для ширины ленты 1500 мм
- NIR-спектрофотометр
- Барабанное сито

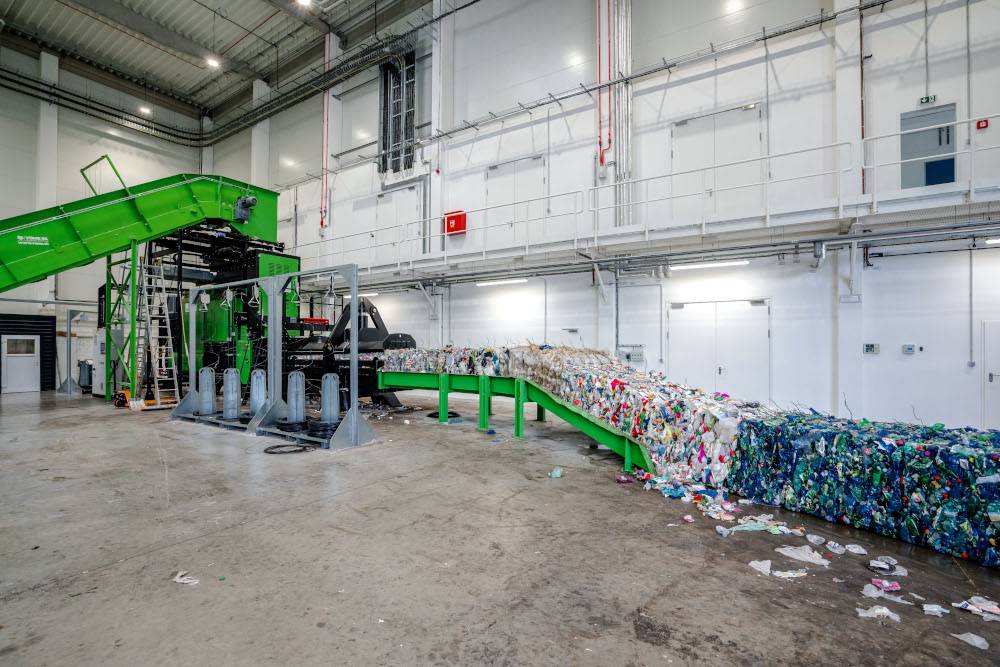

- Автоматический пресс для пакетирования
- Накопительные контейнерные боксы
- Прессовые контейнеры
- Кондиционированное рабочее место ручной окончательной сортировки для 2–12 работников
- Стальная конструкция
- Комплексная система управления с ПЛК-выходами непосредственно на линии и подключением к центру управления
- Система видеонаблюдения из 25 камер
Данная линия предназначена для сортировки отходов из жёлтых контейнеров — материала, основными составляющими которого являются ПЭТ-бутылки, алюминиевые и стальные банки. Линию для коммунальных отходов выбирают там, где входящая смесь включает также органику, бумагу и лёгкую фракцию; линии, ориентированные исключительно на пластиковые отходы, мы рекомендуем в тех случаях, когда банки отсутствуют в материале или были удалены на более ранних этапах процесса.
Линия рассчитана на производительность 5 тонн материала в час. Гарантированная эффективность сепарации составляет 95 %.

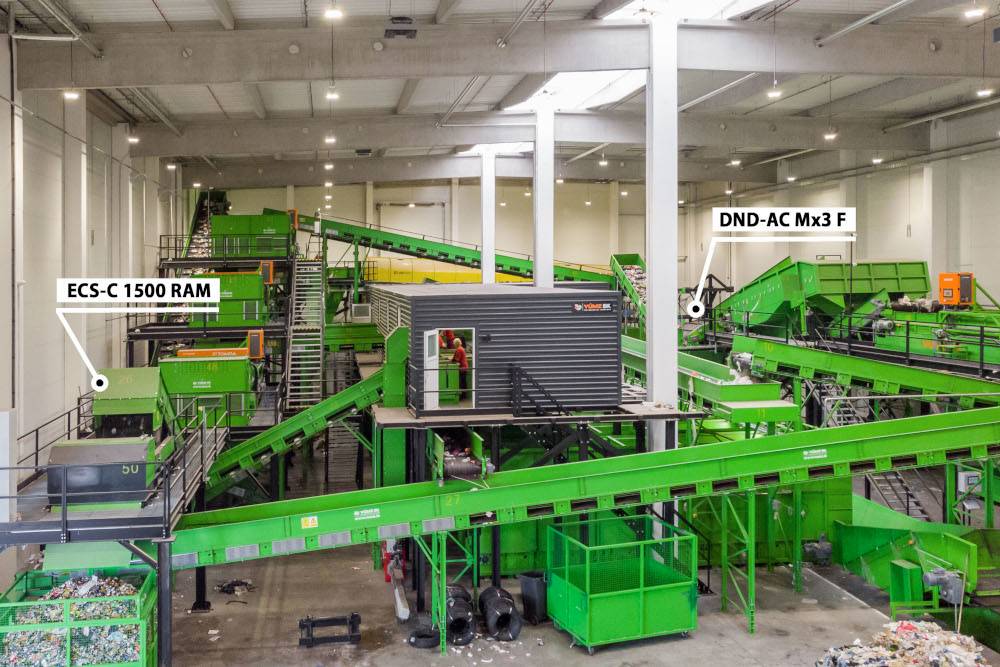

Сепарация выполняется в три последовательных этапа: ферромагнитные стальные банки удаляются самоочищающейся магнитной плитой DND-AC Mx3 F BEAST, установленной над конвейером. Алюминиевые банки затем отделяются от ПЭТ-бутылок магнитным сепаратором цветных металлов ECS–C 1500 RAM с центрически расположенным ротором для ширины ленты 1 500 мм; в завершение ПЭТ-бутылки сортируются по цвету с помощью NIR-спектрофотометра.
NIR-спектрофотометр определяет состав материала и цвет каждой ПЭТ-бутылки и распределяет их по соответствующим фракциям; выходной материал затем прессуется в кипы автоматическим кипоукладчиком. На выходе линии формируются три чистых вторичных сырья — 3D ПЭТ-бутылки, алюминиевые банки и стальные банки — готовые к прямой продаже.
Кондиционируемое рабочее место ручной досортировки рассчитано на 2–12 операторов и обеспечивает окончательный контроль и дочистку выходных фракций. Оно служит страховочным звеном для материала, который не удалось автоматически классифицировать, и тем самым способствует максимальной чистоте выходного сырья.
Линия контролируется системой видеонаблюдения из 25 камер, а все компоненты управляются системой управления с ПЛК-выходами непосредственно на линии, подключённой к центральному пульту управления — диспетчерской. Данная система обеспечивает дистанционный контроль над работой оборудования и оперативную диагностику возможных неисправностей.
Каждую сортировочную линию мы проектируем и изготавливаем на заказ в соответствии с конкретным видом материала, его фракцией и требуемой производительностью. Мы также реализуем линии для сортировки коммунальных отходов, пластиковых отходов, отходного стекла и других материалов — конфигурацию оборудования мы всегда адаптируем к конкретному применению.
Поставка охватывает весь процесс: от обследования площадки, разработки и изготовления на заказ через монтаж, ввод в эксплуатацию и обучение персонала до авторизованного сервисного обслуживания на протяжении всего срока службы оборудования. На магнитные элементы мы предоставляем гарантию сроком до 10 лет; до оформления заказа предлагаем бесплатное тестирование вашего материала с гарантированным проведением испытаний в течение трёх дней.
