Преимущества металлодетектора QUICKTRON 05 A

  • Максимальная чувствительность при длительной эксплуатации
  • Небольшая высота и компактность
  • Экономичный вариант – привлекательное соотношение цены и функциональности
  • Гравитационный металлодетектор для установки в трубопровод диаметром 50–300 мм
  • Цифровая обработка сигнала для наилучшего детектирования
  • Сенсорное управление – с помощью 4 эргономичных кнопок
  • Вариант для ATEX, высокотемпературный
  • Массивная конструкция детектора, обеспечивающая максимально длительный срок службы
  • Проверено годами использования в сложных рабочих условиях

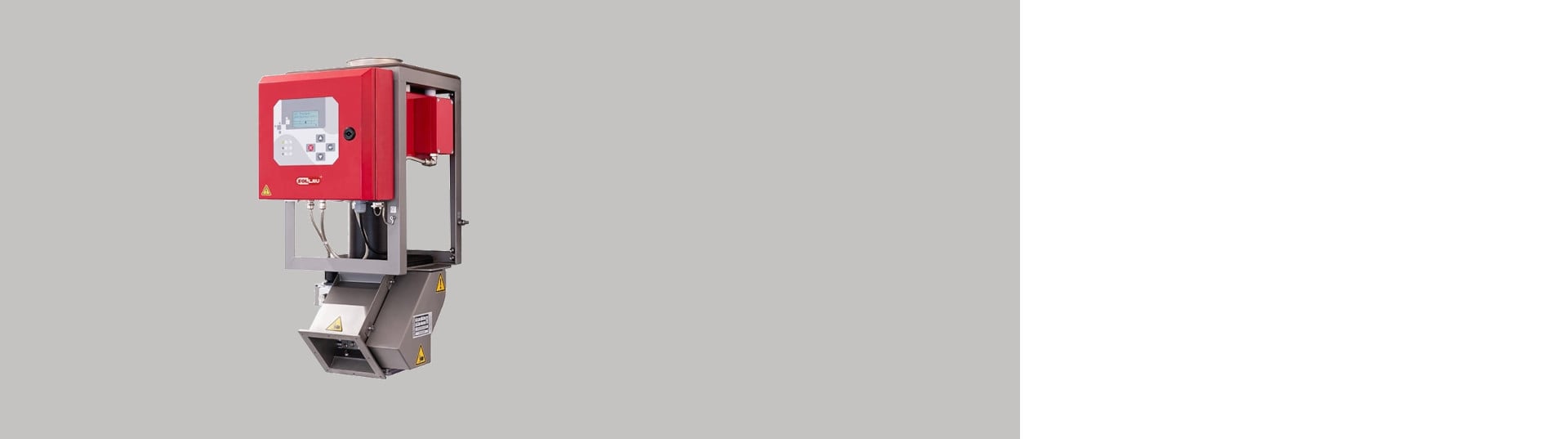

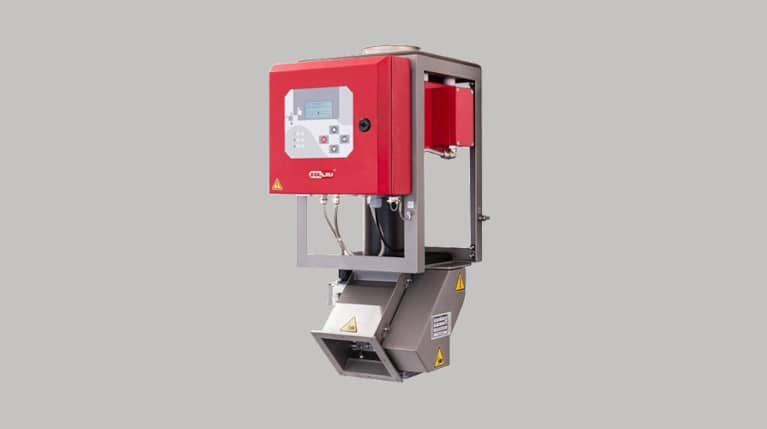

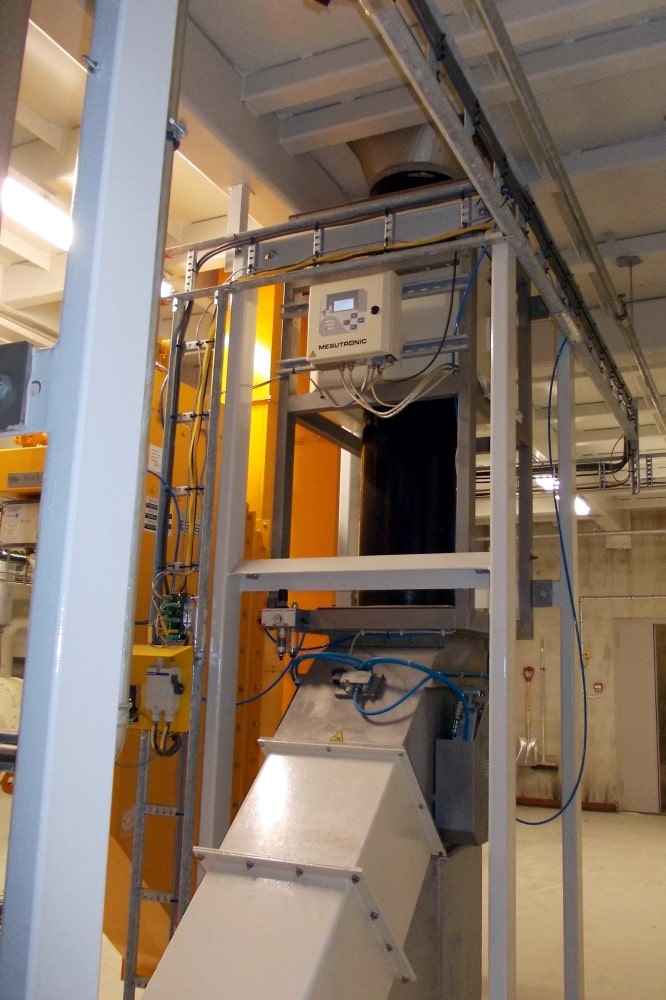

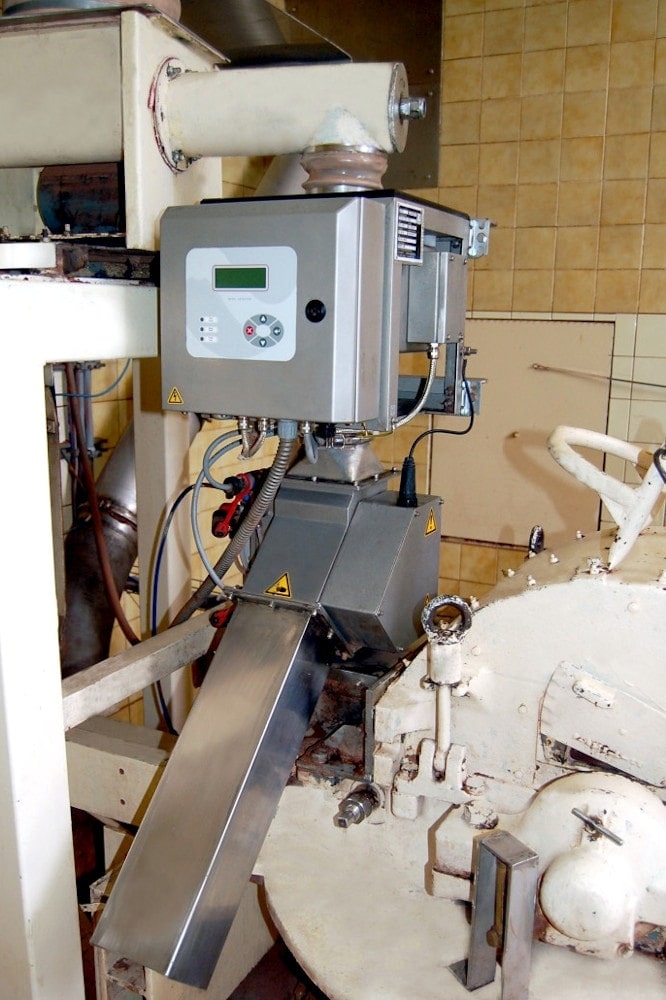

Гравитационный металлодетектор QUICKTRON 05 A

Высокочувствительный гравитационный металлодетектор QUICKTRON 05 A используется для обнаружения металлических частиц в сыпучих материалах, транспортируемых самотеком по трубопроводу. Детектор полностью автоматический и оснащен высокоскоростной удаляющей заслонкой, которая позволяет очень точно устранять загрязнения и минимизировать потери доброкачественного продукта.

Благодаря разумной цене и высокой чувствительности QUICKTRON 05 A является наиболее часто используемым гравитационным детектором для контроля сыпучих смесей, транспортируемых путем свободного падения.

Цифровая обработка сигнала позволяет обеспечить отличные результаты обнаружения, а массивная конструкция детектора гарантирует максимально длительный срок службы.

Детектор QUICKTRON 05 A легко встраивается в имеющийся трубопровод благодаря своей небольшой высоте и компактности.

Стандартный вариант этого гравитационного металлодетектора мы поставляем для установки в трубопровод диаметром 50–300 мм. Можем предложить детектор и для труб других диаметров и сечений (квадратных, прямоугольных).

Открытая рамная конструкция детектора обеспечивает неограниченный доступ ко всем его компонентам.

Этот детектор укомплектован эффективным блоком управления AMD 05 с рядом расширенных функций, таких как автоматическая настройка продукта, автоматическая калибровка или цифровая фильтрация системы. Блок оснащен пятистрочным ЖК-дисплеем и управляется с помощью 4 эргономичных кнопок. Управление простое и интуитивно понятное. Блок управления установлен на раме детектора, однако его можно расположить и вне детектора.

Основные преимущества гравитационного металлодетектора

  • Металлодетектор для контроля свободно падающих сыпучих материалов. Обнаруживает все металлические частицы — как свободные, так и в виде включений в конечном продукте.
  • Чрезвычайно точное и надежное обнаружение металлов.
  • Прочный и массивный — выгодная инвестиция
  • Доступны версии с сертификатом ATEX.
  • Компактность, облегчающая интеграцию в существующие производственные мощности и линии.

Принцип функционирования детектора

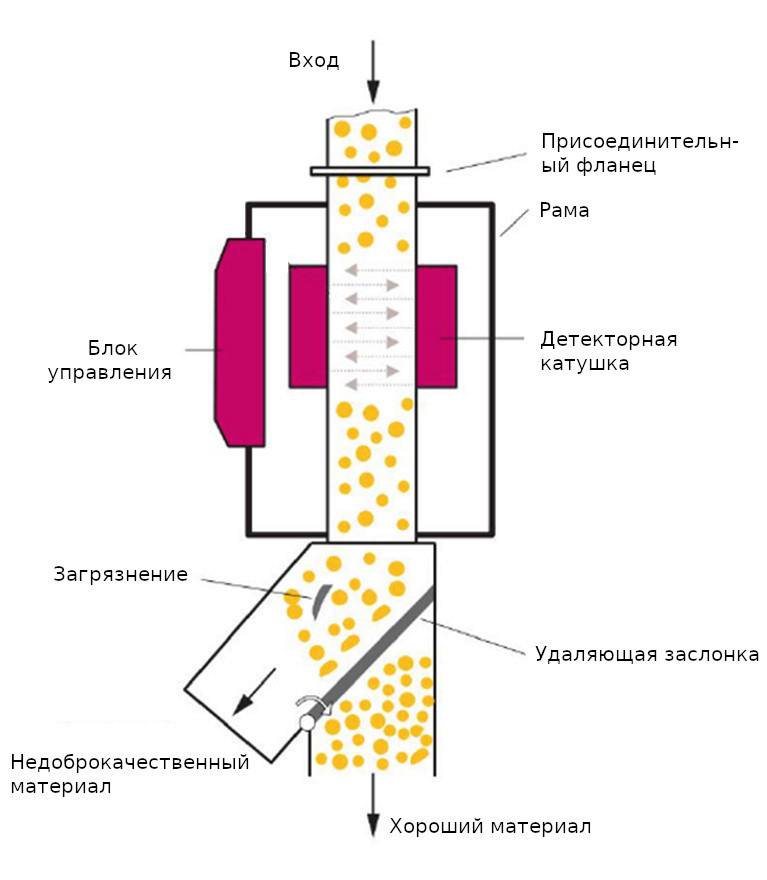

Принцип функционирования детектора QUICKTRON 05 AМеталлодетектор серии Quicktron установлен в трубопровод, по которому транспортируется свободно падающий сыпучий материал. Проверяемый материал проходит через детекторную катушку. Если материал загрязнен металлической примесью, катушка этот металл обнаруживает и подает сигнал к открытию удаляющей заслонки. Металлическая примесь вместе с частью материала отводится в воронку для недоброкачественного материала. Затем заслонка автоматически возвращается в исходное положение. Работа детектора, включая удаление примесей, полностью автоматизирована.

Благодаря используемой высокоскоростной удаляющей заслонке ее работа очень быстрая и точная, что минимизирует потери качественного материала.Время удаления материала можно регулировать.

Гравитационный металлодетектор QUICKTRON 05 A

  • Надежный – в отношении функциональности и обнаружения металлов
  • Прочный – в отношении технологии и нагрузки
  • Гибкий - в отношении размеров и использования

Опциональное оснащение

Детекторы QUICKTRON 05 A поставляются с разнообразным дополнительным оснащением:

  • Сигнальное приспособление – маячок, зуммер,…
  • Контроль – давление воздуха, удаляющая заслонка
  • Воздушный компрессор
  • Резервуар для сжатого воздуха

Специальное исполнение

У вас есть особые требования к конструкции металлодетектора? К наиболее распространенным требованиям относятся:

  • Исполнение из нержавеющей стали
  • Исполнение для применения под давлением до 0,3 бар
  • Конструкция для использования при высоких температурах
  • Цветовое исполнение в соответствии с запросом
  • Исполнение для использования во взрывоопасной среде
  • Детектор с дисплеем управления и (или) блоком управления в отдельном шкафу

Использованные материалы

  • Рама – нержавеющая сталь (1.4301 / SS 304)
  • Детекторная катушка – алюминий, в качестве опции нержавеющая сталь (1.4301 / SS 304)
  • Блок управления – сталь, в качестве опции нержавеющая сталь (1.4301 / SS 304)
  • Крышка – PP (полипропилен)
  • Трубка датчика – PP (полипропилен), в качестве опции TIVA
  • Присоединительный фланец – нержавеющая сталь (1.4301 / SS 304)
  • Удаляющая заслонка – нержавеющая сталь (1.4301 / SS 304)

Размеры

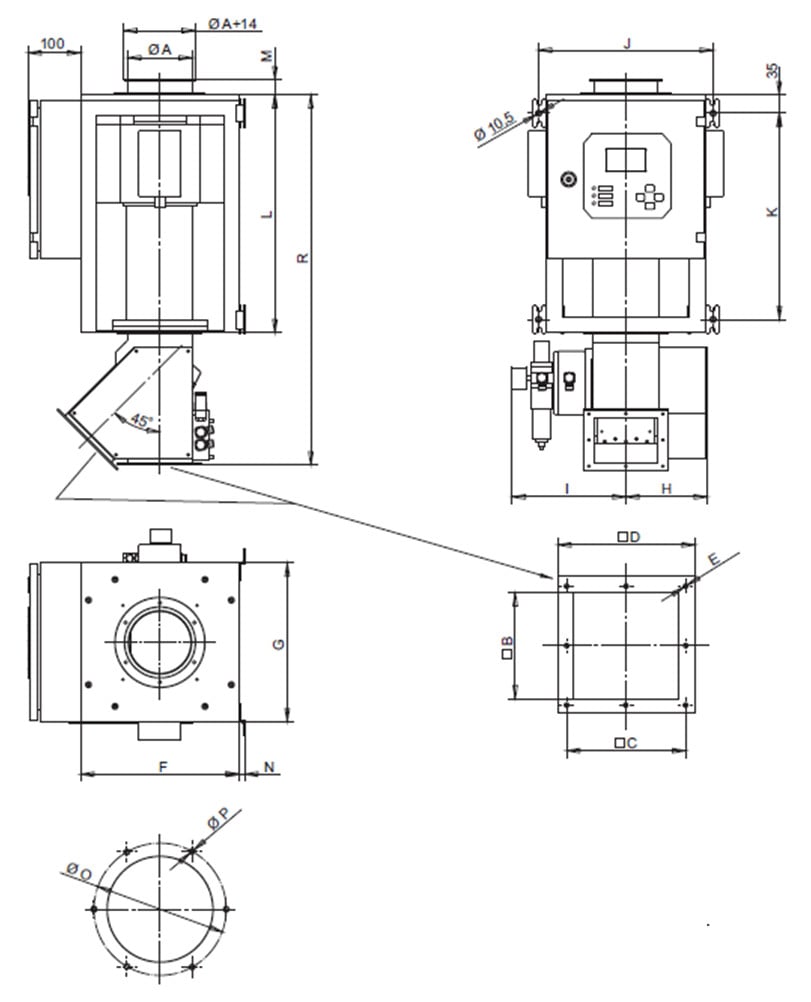

Размеры гравитационного металлодетектора QUICKTRON 05 A

A: (mm)B: (mm)C: (mm)D: (mm)E: (mm)F: (mm)G: (mm)H: (mm)I: (mm)
50 70 86 100 8xM5 220 300 100 180
70 70 86 100 8xM5 220 300 100 180
80 120 140 160 8xM5 300 300 154 215
100 120 140 160 8xM5 300 300 154 215
120 120 140 160 8xM5 300 300 154 215
150 200 225 246 8xM5 370 370 203 255
200 200 225 246 8xM5 430 430 203 255
250 300 325 360 8xM5 530 530 322 180
300 300 325 360 8xM5 630 630 322 180

J: (mm)K: (mm)L: (mm)M: (mm)N: (mm)O: (mm)P: (mm)R: (mm)Масса (kg)
250 260 310 - - 72 4xM5 490 25
250 260 310 - - 130 4xM5 490 25
330 340 400 35 10 108 6xM5 650 35
330 340 400 28 10 130 6xM5 650 40
330 390 450 28 10 150 6xM5 700 45
380 405 470 36 5 180 6xM5 800 55
460 605 670 37 5 230 6xM5 1000 65
560 605 665 48 5 280 6xM5 1200 130
660 805 865 50 5 366 8xM10 1400 160

Возможны также варианты гравитационных металлодетекторов с другой высотой, диаметром апертуры, рамой и т. д. в соответствии с вашими требованиями.

Мы запросим у вас спецификацию необходимых преобразований и подготовим предложение именно для вашей задачи.

Чувствительность детектора

Чувствительность детектора зависит от многих параметров, таких как размеры апертуры (чем меньше диаметр апертуры, тем выше чувствительность детектора), скорость подачи материала, плотность продукта, его температура, влажность и т. д.

Чтобы выбрать наиболее предпочтительный металлодетектор с необходимой чувствительностью для конкретного случая применения, рекомендуем провести тестирование вашего материала. Эти тесты мы выполняем бесплатно. Пожалуйста, свяжитесь с нами, мы договоримся о проведении тестирования и отправке образцов вашего материала.

Таблица чувствительности детектора QUICKTRON 05 A

Модель 50 70 80 100 120 150 200 250 300
Чувствительность – стальной шарик диам. (мм) 0,3 0,45 0,5 0,6 0,7 0,9 1,0 1,5 1,75

Блок управления AMD 05

Качественный блок управления необходим для надлежащей работы любого детектора. Наш блок управления изготовлен с акцентом на высокое качество исполнения и используемых компонентов.

Блок управления AMD 05В результате мы имеем стабильный блок управления с широким набором функций (ниже приведены лишь некоторые из них):

  • Блок управления со встроенным регулируемым источником питания для надежной работы и простоты обслуживания
  • Автоматическая настройка продукта с подавлением помех и автоматической калибровкой чувствительности
  • Цифровая фильтрация сигнала для максимальной стабильности в сложных условиях эксплуатации
  • Узкая зона детектирования обеспечивает точное позиционирование металлов в поле обнаружения и, следовательно, точное распознавание
  • Мониторинг функциональности системы
  • Сенсорное управление – с помощью 4 эргономичных кнопок
  • Пятистрочный ЖК-дисплей с подсветкой
  • Возможность сохранения в память настроек до 500 продуктов

Объем поставки

В комплект поставки детекторов QUICKTRON 05 A входит:

  • Детекторная головка
  • Удаляющее устройство, в т. ч. пневматические компоненты, регулятор давления воздуха и т. д.
  • Блок управления
  • Соединительные кабели
  • Установочное оборудование
  • Руководство по эксплуатации
  • Питание: 100–240 В AC, 50/60 Гц
  • Потребляемая мощность: макс. 50 Вт
  • Степень защиты: IP 65
  • Мин. рабочая температура: – 10 °C
  • Макс. рабочая температура: + 50 °C
  • Относительная влажность воздуха: 0 – 95 % (без конденсации)
  • Скорость подачи материала, при которой надежно обнаруживаются металлы: 1,5 – 6,0 м/с
  • Кабель питания: 1,8 м со штекером
