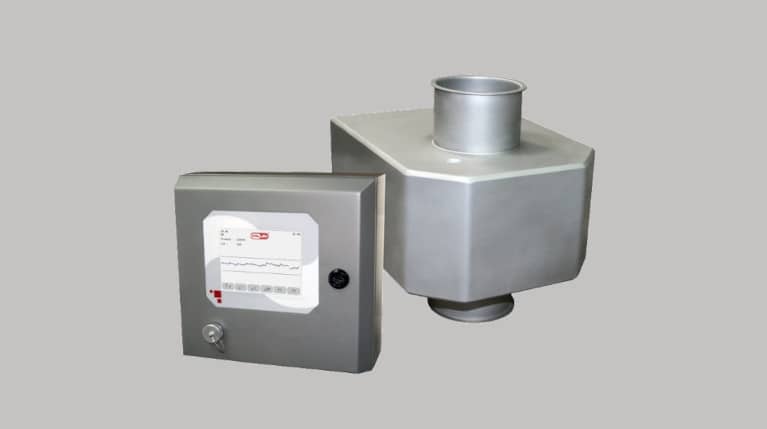

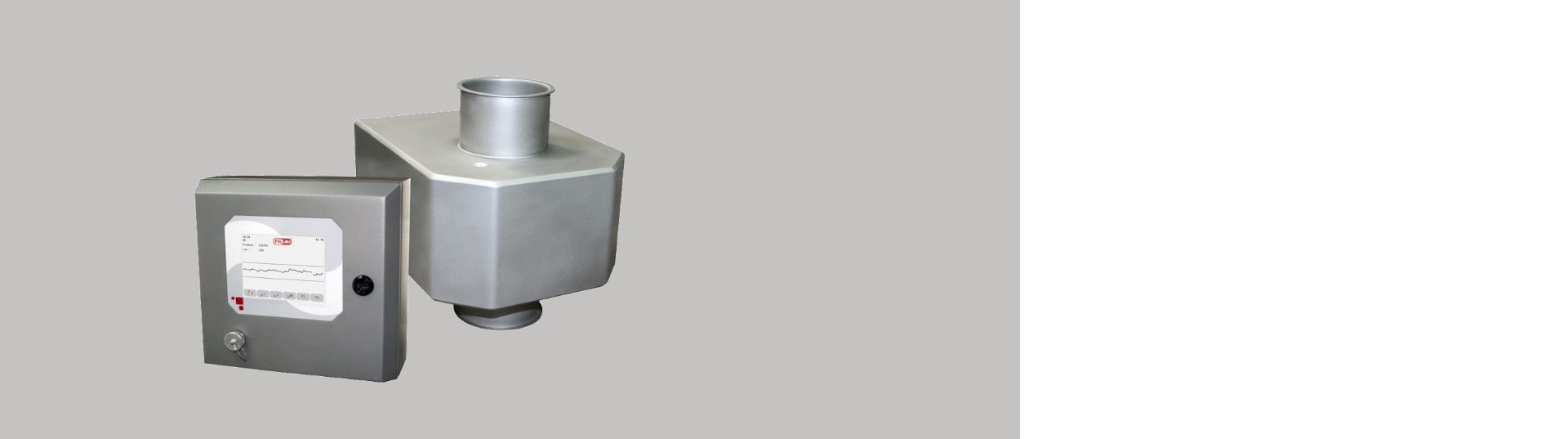

Гравитационный металлодетектор METRON 07 PowerLine
Высокочувствительный гравитационный металлодетектор METRON 07 PowerLine используется для обнаружения металлических частиц в сыпучих материалах, транспортируемых по трубопроводу. Его можно устанавливать и в напорный трубопровод.
Детектор METRON 07 PowerLine легко встраивается в имеющийся трубопровод благодаря своей небольшой высоте и компактности.
METRON 07 является синонимом металлодетекторов с высочайшей точностью обнаружения и надежностью.Катушка детектора содержит несколько экранирующих слоев и не требует пластиковой трубки датчика. Благодаря этому детектор невосприимчив к внешним электромагнитным помехам, что обеспечивает чрезвычайно точное обнаружение металлов.
Изготовлен из нержавеющей стали с акцентом на гигиеничном дизайне.Никаких недоступных уголков или глухих карманов, где может скапливаться материал!
Этот детектор укомплектован самым современным блоком управления AMD 07 с рядом высокотехнологичных функций. Блок оснащен сенсорным дисплеем, что делает управление простым и интуитивно понятным.Он позволяет осуществлять постоянный контроль электронных и механических компонентов. Система mesuNET обеспечивает удаленный доступ к устройству. Блок является составной частью детектора, однако его можно расположить и вне детектора.
Стандартный вариант этого гравитационного металлодетектора мы поставляем для установки в трубопровод диаметром 50 - 300 мм.
Основные преимущества гравитационного металлодетектора
- Металлодетектор с отверстием для установки в транспортные напорные трубопроводы. Обнаруживает все металлические частицы — как свободные, так и в виде включений в конечном продукте. Устойчив к электромагнитным помехам.
- Впечатляюще простое обслуживание.
- Соответствует требованиям качества согласно системам HACCP, IFS, BRC и SQF.
- Многофункциональное гибкое устройство, позволяющее легко адаптироваться к требованиям отдельных клиентов.
Туннельный металлодетектор METRON 07 PowerLine:
- Надежный – в отношении функциональности и обнаружения металлов
- Прочный – в отношении технологии и нагрузки
- Конформный - в отношении дизайна и администрирования данных
Опциональное оснащение
Детекторы METRON 07 PowerLine поставляются с разнообразным дополнительным оснащением:
- Сигнальное приспособление – маячок, зуммер,…
- Система mesuSET – управление детектором посредством портативного компьютера
- Система mesuNET – возможность удаленного доступа к устройству
- Тестовые эталоны
Специальное исполнение
У вас есть особые требования к конструкции металлодетектора? К наиболее распространенным требованиям относятся:
- Исполнение для использования во взрывоопасной среде
- Цветовое исполнение в соответствии с запросом
- Версия Alutron – отсутствие ложных сигналов, вызванных металлизированной пленкой (Патент № 4342826)

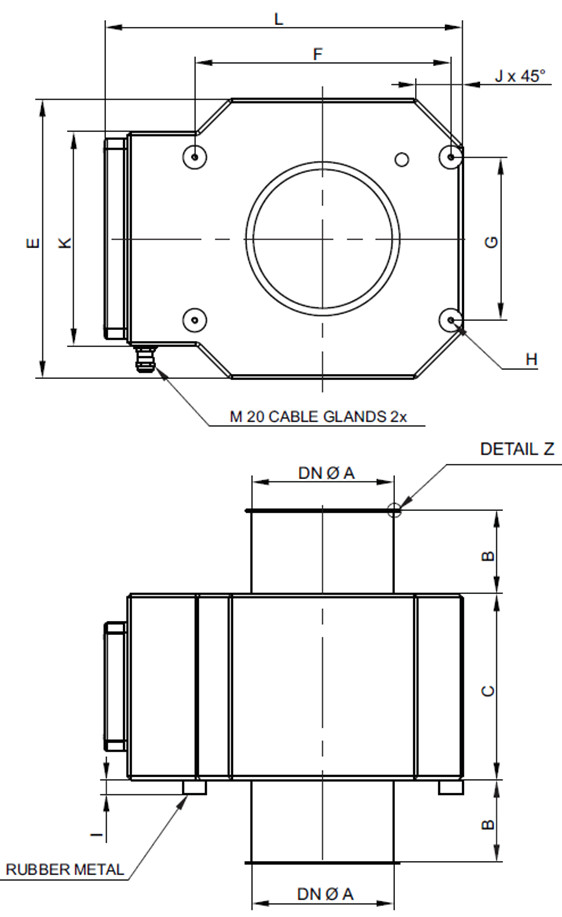

Размеры
| A: (mm) | B: (mm) | C: (mm) | E: (mm) | F: (mm) | G: (мм) |
|---|---|---|---|---|---|
| 50 | 50 | 150 | 230 | 175 | 115 |
| 60 | 42 | 150 | 230 | 175 | 115 |
| 80 | 42 | 150 | 230 | 175 | 115 |
| 100 | 73 | 150 | 250 | 225 | 125 |
| 120 | 80 | 150 | 250 | 225 | 125 |
| 150 | 90 | 200 | 300 | 275 | 175 |
| 200 | 100 | 250 | 365 | 310 | 170 |
| 250 | 125 | 300 | 450 | 400 | 200 |
| 300 | 150 | 350 | 550 | 500 | 205 |
| H: (mm) | I: (mm) | J: (mm) | K: (mm) | L: (mm) | Масса (кг) |
|---|---|---|---|---|---|
| M6 | 15 | 45 | 230 | 274 | 16 |
| M6 | 15 | 45 | 230 | 274 | 19 |
| M6 | 15 | 45 | 230 | 289 | 22 |
| M6 | 15 | 50 | 250 | 339 | 25 |
| M6 | 15 | 50 | 250 | 339 | 28 |
| M6 | 15 | 50 | 230 | 384 | 30 |
| M8 | 30 | 88 | 230 | 451 | 35 |
| M8 | 30 | 115 | 230 | 534 | 40 |
| M8 | 30 | 160 | 230 | 634 | 45 |
Возможны также варианты гравитационных металлодетекторов с другой высотой, диаметром апертуры, рамой и т. д. в соответствии с вашими требованиями.
Мы запросим у вас спецификацию необходимых преобразований и подготовим предложение именно для вашей задачи.
Зона, свободная от присутствия металла (metal free) – MFZ
Для правильной работы металлодетектора необходимо, чтобы в непосредственной близости от апертуры детектора не было неподвижных (например, конструкция конвейера, кожух конвейера) и движущихся металлов (например, ролики конвейера). Поэтому для каждого детектора определяется MFZ, свободная от движущихся и неподвижных металлов. Апертура металлодетектора должна быть расположена в центре зоны, свободной от металлов. Соблюдая MFZ при установке металлодетектора, вы предотвратите ложные сигналы, ложную отбраковку изделий и поспособствуете правильному функционированию детектора.
Свяжитесь с нами – мы поможем вам рассчитать MFZ для движущихся и неподвижных металлов.
Большим преимуществом этого металлодетектора является то, что зона, свободная от металлов не требуется.
Чувствительность детектора
Чувствительность детектора зависит от многих параметров, таких как размеры апертуры (чем меньше диаметр апертуры, тем выше чувствительность детектора), скорость подачи материала, плотность продукта, его температура, влажность и т. д.
Чтобы выбрать наиболее предпочтительный металлодетектор с необходимой чувствительностью для конкретного случая применения, рекомендуем провести тестирование вашего материала. Эти тесты мы выполняем бесплатно. Пожалуйста, свяжитесь с нами, мы договоримся о проведении тестирования и отправке образцов вашего материала.
Таблица чувствительности детектора METRON 07 PowerLine
| Модель | 50 | 60 | 80 | 100 | 120 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Чувствительность – стальной шарик диам. (мм) | 0,25 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 1,0 | 1,2 |
Блок управления AMD 07
Качественный блок управления необходим для надлежащей работы любого детектора. Наш блок управления изготовлен с акцентом на высоком качестве исполнения и использованных компонентов.
В результате мы имеем стабильный блок управления с широким набором функций (приведены лишь некоторые из них):
- Связь посредством Ethernet = неограниченная гибкость
- Компактный блок управления
- Автоматическая настройка продукта с подавлением помех и автоматической калибровкой чувствительности
- Динамический автоматический контроль – максимальная чувствительность детектора
- Цифровая фильтрация сигнала для максимальной стабильности в сложных условиях эксплуатации
- Мониторинг функциональности системы
- Узкая зона обнаружения обеспечивает точное позиционирование металлов в поле обнаружения и, следовательно, точное распознавание
- Простое интуитивно понятное управление – важно для работы с детектором
- Цветной дисплей с диагональю 5,7“
- Возможность сохранения в память настроек до 500 продуктов
- Возможность удаленного подключения – диагностика, изменение параметров, обновление программного обеспечения
- USB-разъем – возможность хранения данных, простота обновления программного обеспечения, ускорение сервисного вмешательства
Объем поставки
В комплект поставки детекторов METRON 07 PowerLine входит:
- Детекторная головка
- Блок управления
- Соединительные кабели
- Установочное оборудование
- Руководство по эксплуатации
- Питание: 100–240 В AC, 50/60 Гц
- Потребляемая мощность: макс. 50 Вт
- Степень защиты: IP 66
- Мин. рабочая температура: – 10 °C
- Макс. рабочая температура: + 50 °C
- Относительная влажность воздуха: 0 – 95 % (без конденсации)
- Пониженное давление: макс. 0,5 бар
- Кабель питания: 1,8 м со штекером
